微电阻率测井
- 格式:ppt
- 大小:800.50 KB
- 文档页数:34
微电极系
1-主体;2-弹簧片;3-绝缘极板;为保证测量条件相同,
GaoJ-1-5微梯度L=0.05m
泥质
夹层致密夹层
GaoJ-1-5
13
A 00.016M 10.012M 20.012A 1
微侧向测井资料应用
1)划分薄层
2)求取R xo
微电极系微侧向
邻近侧向测井电极系
14
电极结构及电流分布GaoJ-1-5
双侧向-微球聚焦测井仪GaoJ-1-5
21
GaoJ-1-5
OBM
WBM
STAR Imager Tool
23
GaoJ-1-5
FMI基本原理图
用于详细地层分析。
29
新疆XX井EMI与FMI成像对比图(溶洞)新疆X井STAR-II与XX井FMI对比图
(天然裂缝)
FMI比EMI和STAR反映裂缝和溶洞与背景
的差别要好,边缘效果好,对比度强。
GaoJ-1-530
低
角
度
裂
缝
为黑色的正弦条纹,裂缝倾角小于60°
多组网状裂缝:裂缝
倾向、倾角成组出现共轭裂缝:裂缝成对出现,倾向相对、倾角近等
几种倾向不同的开启裂缝交织在一起,形成网状裂缝网状裂缝
溶洞
孔洞
GaoJ-1-5
缝合线显示为低阻黑色的近似正弦的曲线,缝合面呈锯齿状,这是与开启裂缝最显著的区别之一。
缝合线
GaoJ-1-5
砂砾岩图像
往往出现在层状地层中,在成像图上表现为原生层理强烈弯曲,呈穹隆、箱形或扇形。
褶曲
沿最小水平应力(S)的钻井,其裂缝面垂直于井眼;垂
普通电阻率测井:
微球形聚焦测井:电测井方法应用。
第五节电阻率测井自本世纪20年代发明电测井以来,电阻率测井一直是勘探、开发石油天然气的重要测井方法。
尤其在60年代,电测井得到迅速发展,就仪器、新方法不断出现,使得电测井成为划分油气层、计算油气储量的重要依据。
本节将分别论述普通电阻率测井、侧向测井、微电阻率测井及感应测井。
一、普通电阻率测井1.普通电阻率测井原理电阻率测井就是沿井身测量井周围地层电阻率的变化。
为此,需要向井中供应电流,在地层中形成电场,研究地层中电场的变化,求得地层电阻率,其测量原理如图1-1-41所示。
把供电电极A和测量电极M,N组成的电极系放到井下,供电电极的回路电极B(或N)放在井口。
当电极系由井底向上提升时,由A电极供应电流I,M,N电极测量电位差ΔU MN,它的变化反映了周围地层电阻率的变化。
通过变换,即可测出地层的视电阻率。
这样就能给出一条随深度变化的视电阻率曲线,可用下式表示:假设井与周围地层为均匀介质,其电阻率用R t表示。
A电极形成的等位面为球面,与A电极相距为r处的电流密为:其电场强度可用微分形式的欧姆定律表示:对上式积分,可得r处的电位:A电极与M,N电极的距离分别为AM和AN,M,N电极的电位分别为:M,N电极间的电位差为:由此得出均匀地层的电阻率:K 为电极系常数,它的数值与电极间的距离有关。
如果使用A 、B 电极供电,M 电极测量(此时N 电极位于井口),A 电极的电流I 和B 电极的-I 对M 电极均有贡献。
根据电位叠加原理由于N 电极位于井口,离A 、B 电极很远,则:如果AB AM =,AM AN =。
这两种电极系得出同样的结果。
因此把前者称为直接供电(单极供电)电极系,后者称为互换供电(双极供电)电极系。
在实际测井时,由于地层厚度有限,上、下有围岩,对于渗透性地层又会形成侵入带,各部分介质的电阻率不同,实际上是非均匀介质。
因此,用上式得出的电阻率不等于地层的真电阻率,称为视电阻率R a ,但在一定程度上R a 反映了地层电阻率的变化。

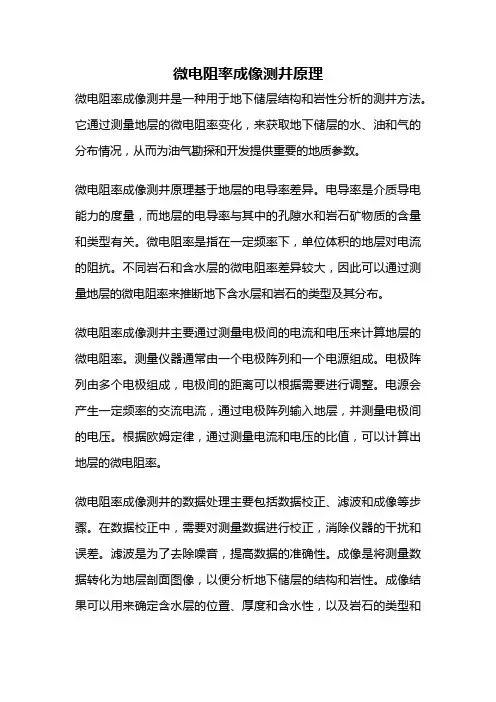

微电阻率成像测井原理微电阻率成像测井是一种用于地下储层结构和岩性分析的测井方法。
它通过测量地层的微电阻率变化,来获取地下储层的水、油和气的分布情况,从而为油气勘探和开发提供重要的地质参数。
微电阻率成像测井原理基于地层的电导率差异。
电导率是介质导电能力的度量,而地层的电导率与其中的孔隙水和岩石矿物质的含量和类型有关。
微电阻率是指在一定频率下,单位体积的地层对电流的阻抗。
不同岩石和含水层的微电阻率差异较大,因此可以通过测量地层的微电阻率来推断地下含水层和岩石的类型及其分布。
微电阻率成像测井主要通过测量电极间的电流和电压来计算地层的微电阻率。
测量仪器通常由一个电极阵列和一个电源组成。
电极阵列由多个电极组成,电极间的距离可以根据需要进行调整。
电源会产生一定频率的交流电流,通过电极阵列输入地层,并测量电极间的电压。
根据欧姆定律,通过测量电流和电压的比值,可以计算出地层的微电阻率。
微电阻率成像测井的数据处理主要包括数据校正、滤波和成像等步骤。
在数据校正中,需要对测量数据进行校正,消除仪器的干扰和误差。
滤波是为了去除噪音,提高数据的准确性。
成像是将测量数据转化为地层剖面图像,以便分析地下储层的结构和岩性。
成像结果可以用来确定含水层的位置、厚度和含水性,以及岩石的类型和成分。
微电阻率成像测井在油气勘探和开发中具有重要的应用价值。
它可以帮助确定油气藏的位置、大小和分布,评估储层的含水性和含油气程度,指导钻井和完井设计,优化油气开采方案。
同时,微电阻率成像测井也可以用于地下水资源调查和环境地质研究等领域。
微电阻率成像测井是一种基于地层微电阻率的测井方法,通过测量地层的电导率差异来推断地下储层的分布和特征。
它在油气勘探和开发中具有重要的应用价值,可以为油气勘探和开发提供重要的地质参数。
微电阻率成像测井技术的发展将进一步提高油气勘探和开发的效率和成功率。
矿场地球物理西安石油大学石油工程学院高辉2009.9§第4章微电阻率测井(Micro-resistivity logging)4.1 概述4.2 微电极系测井4.3 微侧向测井4.4 邻近侧向测井4.5 微球形聚焦测井为了提高纵向分层能力,不漏掉薄层、求准目的层厚度,既能真实判断渗透层及岩性,又能准确地测出冲洗带电阻率等目的,就发展了一些测量冲洗带电阻率的测井仪器,因为它们探侧的范围小,又叫做冲洗带电阻率测井。
4.1 概述4.1 概述1、纵向分辨率高可以划分薄到几厘米的夹层。
2、探测深度浅研究离井眼较近的区域,如冲洗带、泥饼。
二、作用1、确定冲洗带电阻率Rxo;2、可以用来划分薄层并计算其准确厚度;3、微电阻率测井常和侧向测井或者感应测井组合,对侧向测井或感应测井进行侵入校正,同时得到原状地层电阻率Rt、侵入带电阻率Ri和冲洗带电阻率Rxo;4、用快速直观比值法确定饱和度。
4.1 概述一、特点§第4章微电阻率测井(Micro-resistivity logging)4.1 概述4.2 微电极系测井4.3 微侧向测井4.4 邻近侧向测井4.5 微球形聚焦测井4.2 微电极系测井一、微电极系测井原理微电极系1-主体;2-弹簧片;3-绝缘极板;4-电缆1、电极系结构主体上装三个弹簧片扶正器,弹簧片之间的夹角为120°,其中一个弹簧片上装有硬橡胶绝缘极板,极板上嵌有三个电极。
电极系由供电电极A和两个测量电极M1、M2组成。
电极排列在一条直线上。
弹簧片扶正器使电极系贴近井壁进行测量,以消除泥浆对测量结果的影响。
4.2 微电极系测井实际尺寸供电电极A与测量电极M1、M2之间的距离分别为2.5cm和5cm。
微电极具有两种同时并测的电极排列:微电位电极系(A0.05M2)和微梯度电极系(A0.025M10.025M2)。
4.2 微电极系测井2、测量原理在供电电极A和回路电极B之间供电,测量M1、M2的电位,得到两条曲线:微电位曲线和微梯度曲线。
