测井解释 电阻率测井

电阻率测井解读与应用电阻率测井是一种常见的地球物理测井方法，广泛应用于油气勘探和生产过程中。

本文将对电阻率测井的原理、参数解读和应用进行详细介绍。

一、原理电阻率测井的原理基于电流在地层中的传导特性。

测井仪器通入电流，通过测量电场强度和电流强度来计算电阻率。

地层的电阻率是一个重要的地质参数，可以反映岩石的导电能力，进而推断出储层的性质。

二、参数解读1. 孔隙度与饱和度地层的孔隙度和含水饱和度是电阻率测井中重要的解释参数。

孔隙度指地层孔隙空间的比例，一般情况下孔隙度越大，电阻率越小；而含水饱和度是指孔隙中水的比例，水的导电能力较高，所以含水饱和度越高，电阻率越小。

2. 渗透率地层的渗透率是指地层岩石中流体（如石油和天然气）通过能力的指标。

渗透率与电阻率之间存在一定的关系，一般情况下，渗透率越高，电阻率越大。

3. 岩石类型不同的岩石类型具有不同的电阻率特性。

例如，沉积岩中的砂岩和泥岩的电阻率差异较大，可以通过电阻率测井数据来判别岩石类型。

三、应用电阻率测井具有广泛的应用价值，在油气勘探和生产过程中发挥着重要的作用。

1. 储层评价利用电阻率测井数据可以对储层进行评价。

通过分析电阻率测井曲线，可以推断储层的孔隙度、饱和度和渗透率等参数，从而评估储层的储集能力和开发潜力。

2. 油气饱和度计算电阻率测井可以帮助计算油气饱和度。

通过测量地层的电阻率变化情况，结合其他物性参数，可以对油气饱和度进行定量计算，为油气开采提供重要依据。

3. 水层识别在油气勘探中，准确识别水层对于油气开采至关重要。

由于水的导电性较高，利用电阻率测井可以快速准确地识别出地层中的水层，有助于合理规划井别和减少水的影响。

4. 地层划分电阻率测井数据可以用于地层划分。

根据地层中的电阻率变化情况，可以将地层划分为不同的层级，为地质分析和油气勘探提供重要的信息。

5. 钻井过程监测在钻井过程中，电阻率测井还可以用于监测井壁稳定性和识别地层问题。

通过实时监测电阻率变化，可以及时发现钻井问题，保障钻井作业的安全和顺利进行。

测井资料综合解释经典测井是油气勘探开发过程中极为重要的一项技术手段，通过对地下岩层进行电磁、声波、核子等各种物理方法的测量，获取有关地层、含油气性质等基本参数的数据。

测井数据对于判断油气藏的性质、水文地质条件、岩性变化等都具有重要的参考价值。

本文将综合解释几种经典的测井资料，包括测井曲线、测井解释方法等。

一、测井曲线1. 自然伽马测井曲线（GR）自然伽马测井曲线测量的是地层的自然伽马辐射强度，是一种常用的测井曲线之一。

自然伽马辐射是由岩石中的放射性元素，如钍、钾和铀等的衰变所产生的。

GR曲线的峰值反映了岩石的放射性物质含量，通过与岩层进行对比分析，可以判断岩层的类型和含油气性质。

2. 电阻率测井曲线（ILD、Rt）电阻率是指物质对电流的阻碍程度，电阻率测井曲线测量了地层的电阻率值。

岩石的电阻率与其孔隙度、含水饱和度以及岩石的含油气性质密切相关。

ILD曲线是测量液体饱和度等含油气性质的重要参数，而Rt曲线通常用于描述岩石的电阻性质。

3. 声波测井曲线（DT、ΔT）声波测井曲线主要是通过测量岩石对声波的传播速度来获取有关地层岩性和孔隙度等参数。

DT曲线即声波传播时间曲线，反映了声波在地层中传播所需的时间，ΔT曲线是声波时差曲线，它可用于计算地层中流体的饱和度。

二、测井解释方法1. 直接解释法直接解释法是根据测井曲线的特征进行判断、推断，结合地层信息和岩性特征，直接得出结论。

例如，根据GR曲线的峰值及其分布情况，可以判断油气层的存在与否，以及油气层的厚度和含油饱和度等。

2. 相关系数法相关系数法是通过建立地层参数之间的统计关系来进行解释。

通过计算测井曲线之间的相关系数，可以得出地层岩性、岩相、孔隙度、饱和度等参数的推断。

例如，通过计算GR曲线与含油饱和度的相关系数，可以判断油气层的含油饱和度等。

3. 分层解释法分层解释法是根据地层的特点和垂向变化进行测井解释。

通过分析测井曲线的规律性变化和层段特点，将地层划分为若干层段，再对每个层段进行解释。

过套管电阻率测井原理一、引言过套管电阻率测井是一种常用的地球物理测井方法，广泛应用于石油勘探和开发过程中。

它通过测量地层的电阻率来判断地层的性质和含油性能，从而为油气勘探和开发提供重要的地质信息。

二、测井原理过套管电阻率测井原理是基于电阻率差异的测井技术。

地层的电阻率是指单位体积内的电阻，是描述地层导电性能的重要参数。

在过套管电阻率测井中，通过在井筒内放置电极，利用电极之间的电流和电压差来测量地层的电阻率。

三、测井仪器过套管电阻率测井需要使用特殊的测井仪器，包括电极、电缆和电阻率计等。

电极是测量电流和电压差的装置，通常由金属材料制成，具有良好的导电性能。

电缆用于连接电极和电阻率计，传递电流和电压信号。

电阻率计是用来测量电流和电压差，并计算地层电阻率的仪器。

四、测量方法过套管电阻率测井通常采用四电极法进行测量。

四电极法是指在井筒内分布四个电极，两个电极注入电流，另外两个电极测量电压差。

通过测量电流和电压差的变化，可以计算出地层的电阻率。

五、数据解释过套管电阻率测井的数据解释是关键的一步，需要根据测量结果进行分析和判断。

地层的电阻率与地层的含水性、孔隙度和含油性等密切相关。

通常来说，含水层的电阻率较低，而含油层的电阻率较高。

通过对测井曲线的分析，可以确定地层的性质和含油性能。

六、应用领域过套管电阻率测井广泛应用于石油勘探和开发中的各个环节。

在勘探阶段，可以利用过套管电阻率测井来判断地层的含油性和储量分布；在开发阶段，可以通过测井数据来指导油气井的完井和生产操作，提高产能和采收率。

七、测井优势过套管电阻率测井具有操作简便、数据获取快速和成本相对较低等优势。

相比于其他测井方法，过套管电阻率测井可以在井筒内直接进行测量，无需进行井下作业，减少了工作量和风险。

八、发展趋势随着油气勘探和开发的深入，过套管电阻率测井技术也在不断发展。

目前，已经出现了一些新的测井仪器和方法，例如多电极测井和多频段测井，可以提高测量精度和解释能力。

第五节电阻率测井自本世纪20年代发明电测井以来，电阻率测井一直是勘探、开发石油天然气的重要测井方法。

尤其在60年代，电测井得到迅速发展，就仪器、新方法不断出现，使得电测井成为划分油气层、计算油气储量的重要依据。

本节将分别论述普通电阻率测井、侧向测井、微电阻率测井及感应测井。

一、普通电阻率测井1．普通电阻率测井原理电阻率测井就是沿井身测量井周围地层电阻率的变化。

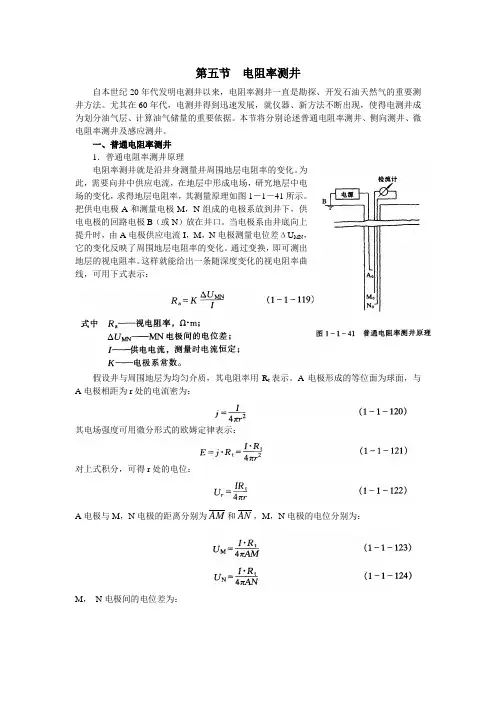

为此，需要向井中供应电流，在地层中形成电场，研究地层中电场的变化，求得地层电阻率，其测量原理如图1－1－41所示。

把供电电极A和测量电极M，N组成的电极系放到井下，供电电极的回路电极B（或N）放在井口。

当电极系由井底向上提升时，由A电极供应电流I，M，N电极测量电位差ΔU MN，它的变化反映了周围地层电阻率的变化。

通过变换，即可测出地层的视电阻率。

这样就能给出一条随深度变化的视电阻率曲线，可用下式表示：假设井与周围地层为均匀介质，其电阻率用R t表示。

A电极形成的等位面为球面，与A电极相距为r处的电流密为：其电场强度可用微分形式的欧姆定律表示：对上式积分，可得r处的电位：A电极与M，N电极的距离分别为AM和AN，M，N电极的电位分别为：M，N电极间的电位差为：由此得出均匀地层的电阻率：K 为电极系常数，它的数值与电极间的距离有关。

如果使用A 、B 电极供电，M 电极测量（此时N 电极位于井口），A 电极的电流I 和B 电极的－I 对M 电极均有贡献。

根据电位叠加原理由于N 电极位于井口，离A 、B 电极很远，则：如果AB AM =，AM AN =。

这两种电极系得出同样的结果。

因此把前者称为直接供电（单极供电）电极系，后者称为互换供电（双极供电）电极系。

在实际测井时，由于地层厚度有限，上、下有围岩，对于渗透性地层又会形成侵入带，各部分介质的电阻率不同，实际上是非均匀介质。

因此，用上式得出的电阻率不等于地层的真电阻率，称为视电阻率R a ，但在一定程度上R a 反映了地层电阻率的变化。

测井资料解释中普通电阻率测井曲线应用探讨普通视电阻率测井在划分钻井地质剖面和判断岩性等工作中起着重要的作用，延长测井采用0.5米、2.5米、4米视电阻率测井组合来测量电阻率。

主要用于定性划分岩石类型和判定砂岩的含油、含水性能。

标签：普通电阻率测井概念；曲线特点；曲线在资料解释中的应用1 普通电阻率测井的概念普通电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，测量两测量电极间的电位差，进而将电位差转换为电阻率。

所以只要测出各种介质中的电场分布特点就可确定介质的电阻率。

普通电阻率测井在划分钻井地质剖面和判断岩性等工作中起着重要的作用，所测量的参数是岩石的电阻率。

2 普通电阻率曲线特点一般情况下，泥岩、页岩、煤表现为高电阻，砂岩中等～略低电阻，凝灰岩低电阻。

但仅根据4米视电阻率数值的大小，并不能准确判定它所反映的岩石性质，因为砂岩含油时电阻会上升，含水时电阻会下降，油层粒度较细、地层水矿化度较高或泥浆侵入较深时电阻率也较低。

这种视电阻率解释的多义性，必须用其他测井曲线来弥补。

不同的地区根据自己的地层特征选择最适合自己的电极系，延长测井采用0.5米、2.5米、4米电阻率测井组合来测量电阻率，单位都是Ω.m。

主要用于定性划分岩石类型和判定砂岩的含油、含水性能。

0.5米电位曲线，测量地层的侵入带电阻率。

2.5米底部梯度视电阻率曲线用于地层对比，划分储集层，基本反映地层真电阻率，恢复地层剖面。

3 在资料解释中，普通电阻率曲线的应用延长油田综合测井系列：重点反映目的层段钻井剖面的地层特征。

比例尺1：200。

由自然伽马、自然电位、微电极、声波时差、双感应-八侧向、视电阻率（4米、2.5米、0.5米）、井径曲线组成。

标准测井系列：全面反映钻井剖面地层特征，测量井段由井底到井口（黄土层底部）。

多用于盆地宏观地质研究。

比例尺1：500。

由2.5米电阻率、自然伽马、自然电位、井径、声波时差曲线组成。

电阻率值既不可能等于某一岩层的真电阻率，也不是电极周围各部分介质电阻率的平均值，而是在离电极装置一定距离范围内各介质电阻率综合影响的结果。

我们称之为视电阻率，记作Ra 。

所以通常把普通电阻率测井叫普通视电阻率测井。

其电阻率计算式为为便于对电极系进行研究，还进一步把其中处在同一个回路中的两个电极叫做成对电极，另一个与地面电极组成回路的电极叫做不成对电极。

成对电极之间的距离小于不成对电极到与它相邻那个成对电极之间的距离，叫梯度电极系成对电极间的距离大于不成对电极到与它相邻那个成对电极之间的距离时，叫电位电极系⑵电极系互换原理在一个电极系中，保持电极之间的相对位置不变，只把电极的功能改变(即原供电电极改为测量电极；原测量电极改为供电电极)，测量条件不变时，用变化前和变化后的两个电极系对同一剖面进行视电阻率测井，所测曲线完全相同，这叫电极系互换原理。

梯度电极系的记录点规定在成对电极的中点。

电位电极系的记录点规定在相距最近的两个电极的中点。

电极系的电极距是人们用来说明这种探测装置长短的，通常用L表示。

电极距的大小，实际上反映了能影响视电阻率测值的空间介质范围⑷电极系探测深度探测深度，是指在垂直于井轴的方向上所能探测到的介质的横向范围。

均匀介质中梯度电极系的探测深度约为1.4电极距，电位电极系的探测深度约为2倍电极距。

⑸电极系的表示方法电极系的书写方式是按照电极在井内自上而下的顺序写出电极的名称，并在字母之间写上电极间的相应距离(以米为单位)来表示这种电极系，例如A0.95M0.1N，表示电极距为1米的底部梯度电极系，其记录点为MN电极的中点。

1、梯度电极系视电阻率理论曲线对于高阻厚层模型，其理论曲线特征如下：①顶部和底部梯度电极系视电阻率曲线形状正好是相反的；②顶部梯度曲线上的视电阻率极大值、极小值分别出现在高阻层Rt的顶界面和底界面，而底部梯度曲线上的极大值和极小值分别出现在高阻层的底界面和顶界面。

③中部视电阻率测量时不受上下围岩的影响，故在地层中部，曲线出现一个直线段其幅度为Rt对于高阻中等厚度层模型，其理论曲线特征如下①曲线在高阻层界面附近特点和厚地层视电阻率曲线基本相同；②地层中部差异较大，随着地层的变薄，地层中部的平直线段部分不再存在，曲线变化陡直，幅度变低。

地球物理测井方法原理
地球物理测井方法是通过在地下钻井孔内采集各种物理测量数据，用于研究地下岩石、水等介质的性质和分布情况。

其原理主要包括以下几种方法：
1. 电测井（电阻率测井）：通过测量电阻率的大小来推断岩石和水等介质的性质。

岩石的电阻率与其孔隙度、孔隙液的含水性相关。

2. 密度测井：利用放射性射线经过地下介质时发生的散射和吸收现象，测量射线的衰减情况，来推断介质的密度、孔隙度等参数。

3. 声波测井（声阻抗测井）：通过发射声波信号，并测量声波在地下介质中传播的速度和衰减程度，来推断岩石的弹性性质、孔隙度等参数。

4. 中子测井：利用中子与地下介质中核素发生散射和吸收的现象，测量中子流量的变化，来推断介质的孔隙度、含水性等。

5. 磁测井（自然电磁场测井）：利用地球自然磁场或人工产生的磁场对地下岩石的磁性进行测量，来推断岩石磁性、含油气性等。

这些测井方法的原理是基于地下介质对电、密度、声波、中子或磁场的响应特性，在测井仪器记录和分析数据后，可以获得地下介质的性质和分布信息，为油气勘
探、水资源管理、地热研究等提供重要依据。

过钻头测井原理钻头测井是一种常用于石油勘探和开采的地球物理测井技术。

它通过将仪器装置置于钻井中的钻头上，测量地下地层的物理性质和工程参数，以便帮助石油工程师评估油气储层的产能和采收潜力。

本文将详细介绍钻头测井的原理、仪器装置和应用。

钻头测井原理钻头测井的原理是通过测量钻头附近地下地层的物理性质来获得地下的相关信息。

这些物理性质包括电阻率、自然伽玛辐射、声波传播速度、密度和中子散射截面等。

钻头测井仪器装置钻头测井仪器通常由测井传感器、信号处理仪表和数据记录器等部分组成。

下面将介绍一些常见的钻头测井仪器装置。

1.电阻率测井仪：电阻率测井仪是用来测量地下岩石的电阻率。

它通过将测井仪器的电极接触井壁和地下形成闭合电路，利用电流经过地层产生的电位差来测量岩石的电阻率。

电阻率测井仪通常由多个电极构成，以便在不同深度测量电阻率。

2.自然伽玛测井仪：自然伽玛测井仪是用来测量地下岩石的自然伽玛辐射强度。

自然伽玛辐射是由地下放射性元素如铀、钍和钾等产生的。

测井仪器通过将探测器放置在钻头附近，测量自然伽玛辐射的能量和强度来确定地下放射性元素的分布和岩石类型。

3.声波测井仪：声波测井仪是用来测量地下岩石的声波传播速度。

它利用声波在岩石中传播的时间来计算地层的声波速度。

常见的声波测井方法包括正转波测井、侧向波测井和全波测井等。

4.密度测井仪：密度测井仪是用来测量地下岩石的密度。

它通过测量反射回的γ射线的能量来确定岩石的密度。

密度测井可以提供有关岩石的组成和孔隙度等信息。

5.中子测井仪：中子测井仪是用来测量地下岩石的中子散射截面积。

它通过发射中子束使岩石中的原子核发生散射，然后测量散射后的中子数量和能量来确定岩石的含水量和其他组成参数。

钻头测井应用钻头测井在石油行业的应用非常广泛，主要包括以下几个方面：1.油气储层评价：钻头测井可以提供有关储层的信息，如孔隙度、渗透率、饱和度和岩性等。

这些信息对于评估油气储层的产能和采收潜力非常重要。
