过套管电阻率测井解释

过套管地层电阻率测量技术应用2008年准东地区首次引进CHFR和EKOS两种测量仪器对火烧山油田、北三台和沙南油田进行过套管地层电阻率测量。

过套管地层电阻率测量可以判断小层水淹程度，寻找剩余油分布规律，为油田制定调整加密方案和单井措施提供依据。

通过15口井17井次的过套管地层电阻率测量，比较好的判断出了各井纵向上小层的水淹程度和潜力大小；依据测试结论对5口井实施增产措施，获得了一定效果。

标签：套管；电阻率；水淹程度；CHFR；EKOS1 概况套管井中的岩石流体评价主要利用核测井，目前国内投入商业应用的过套管电阻率测井仪有两种，一种是斯伦贝谢2002年推出的CHFR-PLUS改进型过套管电阻率；另外一种是俄罗斯研制的EKOS型过套管电阻率测井仪。

准东采油厂下属的火烧山油田、北三台油田和沙南油田目前都已到了开发的中高含水阶段，寻找潜力层和剩余油分布是提高开发效益的一个关键因素。

2 应用研究2.1 数据有效性检验根据测量范围，斯伦贝谢公司CHFR要求地层电阻率不大于100Ω·m，俄罗斯EKOS要求地层电阻率不大于300Ω·m，因此，利用CHFR测量时地层电阻率大于100Ω·m的层段数据无效；利用EKOS测量时地层电阻率大于300Ω·m的层段数据无效。

根据以上原则，此次17井次的过套管电阻率测量数据，H2452目的层电阻率全层超出测量范围，数据不可信；另外，有8口井共15段测量数据不可信（13段电阻率超出测量范围，2处套管变形）。

2.2 解释结论评价本次过套管电阻率测量共对170段砂层进行了含油饱和度解释，除去不可信数据段外，还有159段砂层取得了可靠数据，获得含油饱和度资料，其中斯伦贝谢公司CHFR测量获得122段砂层含油饱和度，俄罗斯EKOS获得37段砂层含油饱和度。

过套管地层电阻率测量结论可靠性最直接的验证方法就是对单井进行措施或实施调整方案。

在此之前，可以利用单井生产动态，结合油藏认识和其它研究成果与測量结论比较，与以上认识比较吻合或接近的结论可以认为较可靠；否则，与以上认识矛盾较大的结论可以认为不可靠。

过套管电阻率测井原理一、引言过套管电阻率测井是一种常用的地球物理测井方法，通过测量地下岩石的电阻率来判断岩石性质和储层特征。

本文将介绍过套管电阻率测井的原理及其应用。

二、原理概述过套管电阻率测井是利用电流通过地层产生的电场来测量地层的电阻率。

当电流通过地层时，地层中的电阻会对电流的传输产生阻碍，从而形成电场。

根据电场的分布情况，可以推断出地层的电阻率。

三、测井仪器与方法过套管电阻率测井通常使用测井仪器和电极阵列来进行测量。

测井仪器一般由发射器和接收器组成，发射器产生电流，接收器接收电流信号，并将信号传送到地面上的记录设备进行处理和分析。

四、电阻率测量原理1. 电阻率定义电阻率是指单位长度和单位截面积的物质对电流传导的阻力。

电阻率越大，电流通过的阻力越大。

2. 电阻率与地层特征的关系不同类型的岩石和储层具有不同的电阻率特征。

例如，含水层的电阻率通常较低，而含油层和含气层的电阻率较高。

通过测量地层的电阻率，可以判断地层的含油、含气或含水特征。

3. 电阻率测量方法电阻率测量可以采用不同的电极布置方式，常见的有二极电极、四极电极和八极电极。

电极的布置方式会影响电流流过的地层范围，从而影响测量结果的准确性。

五、过套管电阻率测井的应用过套管电阻率测井广泛应用于石油勘探和开发中。

通过测量井下地层的电阻率，可以判断储层的类型、含油、含气或含水程度以及储层的连通性等信息。

这些信息对于石油勘探和开发具有重要的指导意义。

六、测井结果分析通过过套管电阻率测井得到的数据可以进行进一步的分析和解释。

常见的分析方法包括计算电阻率与深度的关系，绘制电阻率剖面图，判断储层的位置和性质。

同时，还可以结合其他测井数据进行综合解释，提高解释结果的准确性。

七、存在的问题与展望尽管过套管电阻率测井已经取得了一些成果，但仍然存在一些问题需要解决。

例如，电阻率测量结果受地层含水量、温度等因素的影响，需要进行修正和校正。

此外，随着测井技术的不断发展，未来还有望实现更高精度和更深层次的过套管电阻率测井。

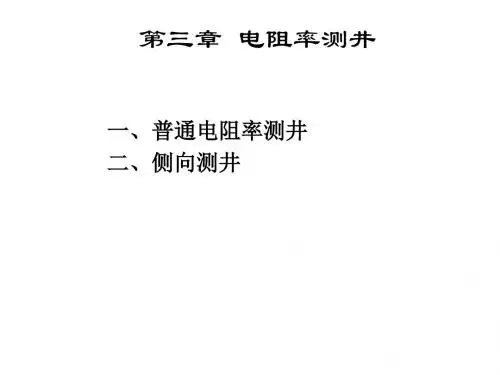

一、电阻率测井1、普通电阻率测井电阻率测井就是沿井身测量井周围地层地层电阻率的变化。

普通电阻率测井是把一个普通的电极系（由三个电极组成）放入井内，测量井内岩石电阻率变化的曲线。

在测量地层电阻率时，要受井径、泥浆电阻率、上下围岩及电极距等因素的影响，测得的参数不等于地层的真电阻率，而是被称为地层的视电阻率。

因此普通电阻率测井又称为视电阻率测井。

2、侧向测井是利用聚焦电流测量地层电阻率的一种测井方法。

在地层厚度较大，地层电阻率与泥浆电阻率相差不太悬殊的情况下，可以用普通电极系的横向测井，能比较准确地求出地层电阻率。

但是在地层较薄且电阻率很高，或者在盐水泥桨的条件下由于泥浆电阻率很低，使供电电极流出的电流，大部分都由井内和围岩中流过，流入测量层内的电流很少，因此测量的视电阻率曲线变化平缓，不能用来划分地层，判断岩性。

为了解决这些问题，创造了带有聚焦电极的侧向测井。

他是在主电极两侧加有同极性的屏蔽电极，把主电极发出的电流聚焦成一定厚度的平板状电流束，沿垂直于井轴方向进入地层，使井的分流作用和围岩的影响大大减小。

实践证明，侧向测井在高电阻率薄层和高矿化度泥浆的井中，比普通电阻率测井曲线变化明显。

3、感应测井是利用电磁感应原理来研究地层电层电阻率的一种测井方法。

电阻率测井法都需要井内有导电的液体，使供电电极电流通过它进入地层，在井内形成直流电场。

然后测量井轴上的电位分布，求出地层电阻率。

这些方法只能用于导电性能好的泥浆中。

为了获得地层的原始含油饱和度，需要在个别的井中使用油基泥浆，在这样的条件下，井内无导电性介质，就不能使用普通电阻率测井方法。

感应测井就是为了解决测量油基泥浆电阻率的需要而产生的，它也能用于淡水泥浆的井中，在一定条件下，它比普通电阻率测井法优越，受高阻临层影响小、对低电阻率地层反应灵敏。

感应测井和普通电阻率测井一样记录的是一条随深度变化的视电导率曲线，也可同时记录出视电阻率变化曲线。

二、介电测井介电测井也称电磁波传播测井，它是用来测量井下地层的介电常数。

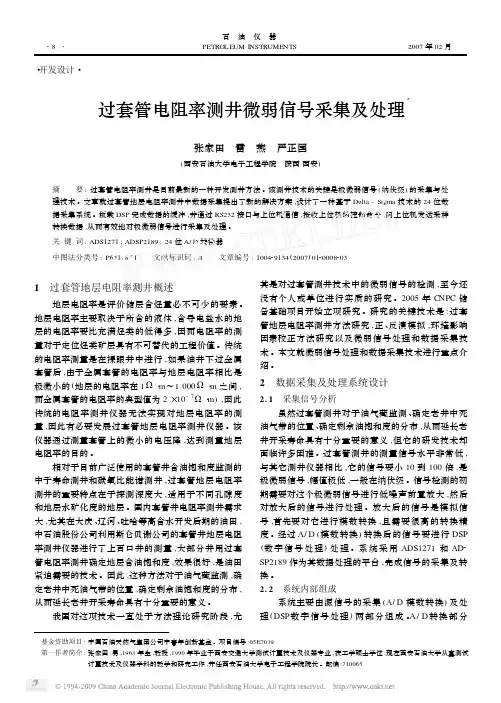

・开发设计・过套管电阻率测井微弱信号采集及处理3张家田　雷　燕　严正国(西安石油大学电子工程学院　陕西西安)摘 要:过套管电阻率测井是目前最新的一种开发测井方法。

该测井技术的关键是极微弱信号(纳伏级)的采集与处理技术。

文章就过套管地层电阻率测井中数据采集提出了新的解决方案,设计了一种基于Delta -Sigma 技术的24位数据采集系统。

板载DSP 完成数据的缓冲,并通过RS232接口与上位机通信,接收上位机的控制命令,向上位机发送采样转换数据,从而有效地对极微弱信号进行采集及处理。

关键词:ADS1271;ADSP2189;24位A/D 转换器中图法分类号:P631.8+1 文献标识码:B 文章编号:100429134(2007)01200082031　过套管地层电阻率测井概述地层电阻率是评价储层含烃量必不可少的要素。

地层电阻率主要取决于所含的液体,含导电盐水的地层的电阻率要比充满烃类的低得多,因而电阻率的测量对于定位烃类矿层具有不可替代的工程价值。

传统的电阻率测量是在裸眼井中进行,如果油井下过金属套管后,由于金属套管的电阻率与地层电阻率相比是极微小的(地层的电阻率在1Ω・m ～1000Ω・m 之间,而金属套管的电阻率的典型值为2×10-7Ω・m ),因此传统的电阻率测井仪器无法实现对地层电阻率的测量,因此有必要发展过套管地层电阻率测井仪器。

该仪器通过测量套管上的微小的电压降,达到测量地层电阻率的目的。

相对于目前广泛使用的套管井含油饱和度监测的中子寿命测井和碳氧比能谱测井,过套管地层电阻率测井的重要特点在于探测深度大,适用于不同孔隙度和地层水矿化度的地层。

国内套管井电阻率测井需求大,尤其在大庆、辽河、吐哈等高含水开发后期的油田,中石油股份公司利用斯仑贝谢公司的套管井地层电阻率测井仪器进行了上百口井的测量,大部分井用过套管电阻率测井确定地层含油饱和度,效果很好,是油田紧迫需要的技术。

因此,这种方法对于油气藏监测,确定老井中死油气带的位置,确定剩余油饱和度的分布,从而延长老井开采寿命具有十分重要的意义。

百家述评•212文/赵金宝 张磊过套管电阻率测井技术研究与应用内容摘要 过套管电阻率测井技术，在开发测井中，进行油藏动态监测，剩余油分布监测，具有较强的实用价值，由于其方便性，在生产中得到广泛应用。

本文以俄罗斯过套管电阻率测井仪器为例，介绍了它的测量原理、关键技术、非均匀性对过套管地层电阻率测井的影响及应用，总结利用过套管电阻率测井资料和其他相关资料进行油层水淹程度监测，落实剩余油分布。

关键词 过套管电阻率;测量原理;测井解释地层电阻率是评价储层含烃量必不可少的要素。

地层电阻率主要取决于所含的液体。

含导电盐水的地层电阻率要比充满烃类的低得多，因而电阻率测量对于定位烃类储层具有不可替代的工程价值。

过套管电阻率测井是一种电阻率测井方法，它实现了在套管内对外地层电阻率的测量，因具有比核测井更好的探测特性和动态探测范围等优势，逐渐成为套管井看好的测井新技术。

斯伦贝谢公司相继推出了CHFR 和改进型的CHFR-plus，阿特拉斯推出了TCRL,俄罗斯推出了ECOS 仪器，这些仪器已逐渐在生产中得到应用，并进行了一定的现场实验和初步研究工作。

本文以过套管电阻率测井仪器为例，介绍其在麻黄山区块的实际应用，总结出利用过套管电阻率测井资料和其他相关资料进行监测油层水淹程度，落实剩余油分布，为水平井部署及油井措施挖潜提供可靠依据。

研究表明，俄罗斯过套管电阻率技术能够适用于剩余油饱和度的评价，油藏动态的监测以及老井油气层的二次评价。

过套管电阻率测井和裸眼电阻率测井在物理上的显著区别是井眼套管本身就是一个巨大的导体，大部分电流会沿着套管流动，高频交流电几乎全部留在套管内部，但是低频交流电流(或者是直流电流)将会有一小部分泄露到地层中去。

在套管内绝大部分电流沿套管流到地面回路电极，而在套管内壁以及低频率流动的电流将套管视为传输线，由于钢套管周围地层介质可视为导电介质，所以将有极小部分电流渗流到地层，再流回到地面回路电极。

过套管电阻率测井原理一、引言过套管电阻率测井是一种常用的地球物理测井方法，广泛应用于石油勘探和开发过程中。

它通过测量地层的电阻率来判断地层的性质和含油性能，从而为油气勘探和开发提供重要的地质信息。

二、测井原理过套管电阻率测井原理是基于电阻率差异的测井技术。

地层的电阻率是指单位体积内的电阻，是描述地层导电性能的重要参数。

在过套管电阻率测井中，通过在井筒内放置电极，利用电极之间的电流和电压差来测量地层的电阻率。

三、测井仪器过套管电阻率测井需要使用特殊的测井仪器，包括电极、电缆和电阻率计等。

电极是测量电流和电压差的装置，通常由金属材料制成，具有良好的导电性能。

电缆用于连接电极和电阻率计，传递电流和电压信号。

电阻率计是用来测量电流和电压差，并计算地层电阻率的仪器。

四、测量方法过套管电阻率测井通常采用四电极法进行测量。

四电极法是指在井筒内分布四个电极，两个电极注入电流，另外两个电极测量电压差。

通过测量电流和电压差的变化，可以计算出地层的电阻率。

五、数据解释过套管电阻率测井的数据解释是关键的一步，需要根据测量结果进行分析和判断。

地层的电阻率与地层的含水性、孔隙度和含油性等密切相关。

通常来说，含水层的电阻率较低，而含油层的电阻率较高。

通过对测井曲线的分析，可以确定地层的性质和含油性能。

六、应用领域过套管电阻率测井广泛应用于石油勘探和开发中的各个环节。

在勘探阶段，可以利用过套管电阻率测井来判断地层的含油性和储量分布；在开发阶段，可以通过测井数据来指导油气井的完井和生产操作，提高产能和采收率。

七、测井优势过套管电阻率测井具有操作简便、数据获取快速和成本相对较低等优势。

相比于其他测井方法，过套管电阻率测井可以在井筒内直接进行测量，无需进行井下作业，减少了工作量和风险。

八、发展趋势随着油气勘探和开发的深入，过套管电阻率测井技术也在不断发展。

目前，已经出现了一些新的测井仪器和方法，例如多电极测井和多频段测井，可以提高测量精度和解释能力。

过套管聚焦电阻率测井仪方案（二）过套管电阻率测井属于电阻率测井仪的一种。

它也是通过测量进入地层的电流Io和在地层中产生的电位Vo，再通过公式Rt=K*Vo/Io计算出地层的电阻率值。

与其他电阻率测井不同的是，该测井仪是在套管内测量套管外地层的电阻率。

套管本身是电阻率非常低的导体，其电阻率为2*10-7。

在测井过程中，绝大部分供电电流都通过套管流到回路电极，很少一部分分流的地层。

在地层中，产生的反映地层电阻率的信号很小使解释误差增加。

为了提高仪器的测量精度，除选用高性能元器件外，采用电流聚焦方案是最有效的方法。

图1、原仪器工作原理图一、工作原理：仪器发射的总电流I，绝大部分电流I1沿套管向上流回地面回路电极，极小部分电流I2沿套管向下流。

在向下流动的电流在流动的过程，又有一部分电流Io流到地层，一部分沿套管继续向下流动。

电流Io的大小与地层电阻率有关。

这要注意的是：从套管外壁流人地层的电流是随套管深度变化而变化的，也就是说，在仪器供电电极以下的套管外的地层中，电流密度除与地层电阻率有关，与套管深度也有关。

地层电阻率Rt计算公式中的K值不再为常数，而是一个变数。

以此该方法测量出的电阻率曲线幅度与裸眼井测量的电阻率曲线会相差很多。

只是曲线变化规律相同而已。

为了使套管电阻率测井仪测量的曲线与裸眼井测量的电阻率曲线一致，我们设计了新型供电方式：过套管聚焦电阻率测量方案。

原过套管电阻率测量方案与老横向电阻率测井方法相似。

一个电极供电，一个电极测量。

回路电极在很远的地面。

不同的是：工作环境不同，老横向电阻率（电位）测井方法工作在裸眼井中，套管电阻率测量方法工作在套管中。

二、过套管聚焦电阻率方案：所有的电阻率测井方法都要求供电电流主要分布在所要测量的地层中，老横向电阻率测井方法供电电流在盐水泥浆条件下测井时，大部分电流都沿低电阻率的泥浆流动，很少进入地层。

所以测量曲线反映地层电阻率性质不明显。

为了解决此问题，后来发明了侧向测井。

过套管电阻率测井原理一、引言过套管电阻率测井是一种常见的地球物理测井方法，它通过测量井壁与地层之间的电阻率差异来评估地层的电性质。

本文将介绍过套管电阻率测井的原理以及其应用。

二、原理过套管电阻率测井原理基于电磁感应的原理。

当测井仪器通过电极对井壁施加电压时，电流会沿着井壁流动。

地层的电阻率不同，会导致电流在地层中的流动方式发生变化。

通过测量电流和电压的比值，就可以计算出地层的电阻率。

三、仪器与测量方法过套管电阻率测井需要使用特殊的测井仪器，包括电极、电阻率测量模块和数据采集系统等。

测井仪器通常由电缆连接井口的数据采集系统，通过下放电极到井内进行测量。

测量方法通常有两种：直接测量法和间接测量法。

直接测量法是将电极直接接触井壁进行测量，适用于套管完好的情况。

间接测量法则是通过套管与地层之间的电阻率差异来推断地层的电性质，适用于套管损坏或无法接触地层的情况。

四、应用过套管电阻率测井在石油勘探和开发中有着广泛的应用。

它可以提供地层电性质的定量信息，对于评价油气藏的储集性能和流体性质具有重要意义。

1. 地层界定：通过测量地层的电阻率差异，可以确定地层的界限和厚度。

这对于确定油气层的储集情况以及预测油气藏的分布范围非常重要。

2. 油气饱和度评估：地层的电阻率与其中的含油气饱和度有密切关系。

通过测量地层的电阻率，可以对油气饱和度进行初步评估，为油气勘探和开发提供重要参考。

3. 地层性质评价：地层的电阻率还可以反映地层的孔隙度、渗透率等物性参数。

通过测量地层的电阻率，可以评价地层的储集能力、渗流性质等，为油气开发提供重要依据。

4. 地层改造评估：在油气开发过程中，常常需要进行地层改造操作，如注水、压裂等。

通过过套管电阻率测井，可以评估改造效果，指导后续的工程操作。

五、优势与局限过套管电阻率测井具有以下优势：1. 非破坏性：过套管电阻率测井不需要对地层进行物理损伤，对井筒和地层的影响较小。

2. 实时性：测井数据可以实时传输到地面，可以及时评估地层的电性质，指导勘探和开发工作。
