广州电视塔钢结构施工技术

HNGJ一切源于诚信与品质

沪宁钢机新广州火车站钢结构制作与施工技术

HNGJ

江苏沪宁钢机股份有限公司

2009.10HNGJ一切源于诚信与品质

沪宁钢机建设地点：广州市番禺石壁

建筑面积：总建筑面积约36万平方米，

大跨度钢结构屋盖投影面积为21万平方米

勘察设计单位：铁道部第四勘察设计研究院，

北京市建筑设计研究院

结构形式：主体结构采用站桥共柱形式，地下层为现浇

钢筋混凝土结构；12.0m层以上采用大跨度

预应力梁板混凝土与钢桁架梁柱组合结构；

21.0m层以上及屋面采用大跨度钢结构体系

钢结构制作、施工单位：江苏沪宁钢机股份有限公司

用钢量：7.9 万吨

主体钢结构施工日期：2008年12

月～

2009

年

10

月1工程概况HNGJ一切源于诚信与品质

沪宁钢机HNGJ一切源于诚信与品质

沪宁钢机站房与雨棚钢结构外形效果类似层层上扬的多片巨大的岭南芭蕉

叶。

屋盖钢结构主要包括无站台柱雨棚、主站房弧形钢屋盖、中央采

光带、入口大厅四个部分，其中无站台柱雨棚采用钢桁架支撑的预应

力索拱结构，主站房屋盖、中央采光带、入口大厅悬挑结构为钢桁架

支撑的预应力索拱和索壳两种结构的弧形组合钢结构体系。

钢结构构件截面类型较多，有圆管、梭形管、长圆管及方管等，

构件之间主要采用焊接、铸钢连接、销轴连接、栓焊混合连接或铸钢

与焊接混合的连接方式。2结构特点HNGJ一切源于诚信与品质

沪宁钢机HNGJ一切源于诚信与品质

沪宁钢机本工程建筑设计新颖，结构类型复杂，空间跨度、悬挑尺寸大（其中索拱、索壳跨度

分别达到68m和58m，入口悬挑檐口南北向跨度更达100m、东西向跨度约40m），构件类型

多样，板材厚度大，强度等级高（Q390GJC），给结构的深化设计与钢结构加工制作、施

工安装等工作带来了相当的难度，主要特点如下：

1）索拱和索壳结构安装于顶层21.0m楼板上方，最大安装标高达52m，施工投影面积

192m×398m，属超大型结构的施工范畴，需特别考虑施工吊装工艺组织设计；

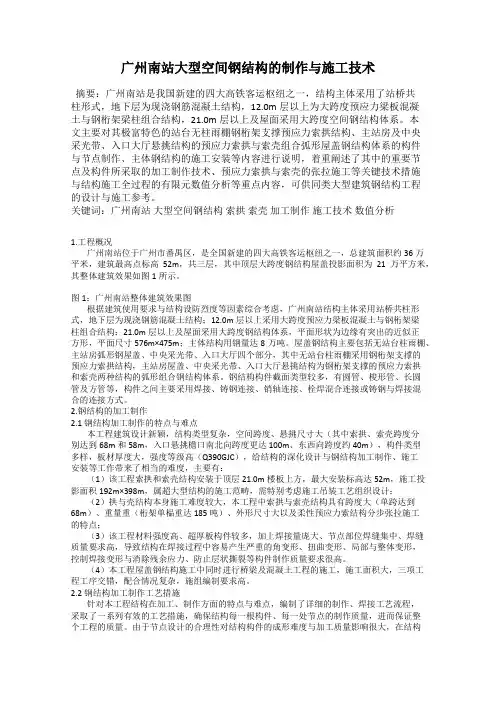

广州南站大型空间钢结构的制作与施工技术

摘要：广州南站是我国新建的四大高铁客运枢纽之一，结构主体采用了站桥共柱形式，地下层为现浇钢筋混凝土结构，12.0m层以上为大跨度预应力梁板混凝土与钢桁架梁柱组合结构，21.0m层以上及屋面采用大跨度空间钢结构体系。本文主要对其极富特色的站台无柱雨棚钢桁架支撑预应力索拱结构、主站房及中央采光带、入口大厅悬挑结构的预应力索拱与索壳组合弧形屋盖钢结构体系的构件与节点制作、主体钢结构的施工安装等内容进行说明，着重阐述了其中的重要节点及构件所采取的加工制作技术、预应力索拱与索壳的张拉施工等关键技术措施与结构施工全过程的有限元数值分析等重点内容，可供同类大型建筑钢结构工程的设计与施工参考。

关键词：广州南站 大型空间钢结构 索拱 索壳 加工制作 施工技术 数值分析

1.工程概况

广州南站位于广州市番禺区，是全国新建的四大高铁客运枢纽之一，总建筑面积约36万平米，建筑最高点标高52m，共三层，其中顶层大跨度钢结构屋盖投影面积为21万平方米，其整体建筑效果如图1所示。

图1：广州南站整体建筑效果图

根据建筑使用要求与结构设防烈度等因素综合考虑，广州南站结构主体采用站桥共柱形式，地下层为现浇钢筋混凝土结构；12.0m层以上采用大跨度预应力梁板混凝土与钢桁架梁柱组合结构；21.0m层以上及屋面采用大跨度钢结构体系，平面形状为边缘有突出的近似正方形，平面尺寸576m×475m；主体结构用钢量达8万吨。屋盖钢结构主要包括无站台柱雨棚、主站房弧形钢屋盖、中央采光带、入口大厅四个部分，其中无站台柱雨棚采用钢桁架支撑的预应力索拱结构，主站房屋盖、中央采光带、入口大厅悬挑结构为钢桁架支撑的预应力索拱和索壳两种结构的弧形组合钢结构体系。钢结构构件截面类型较多，有圆管、梭形管、长圆管及方管等，构件之间主要采用焊接、铸钢连接、销轴连接、栓焊混合连接或铸钢与焊接混合的连接方式。

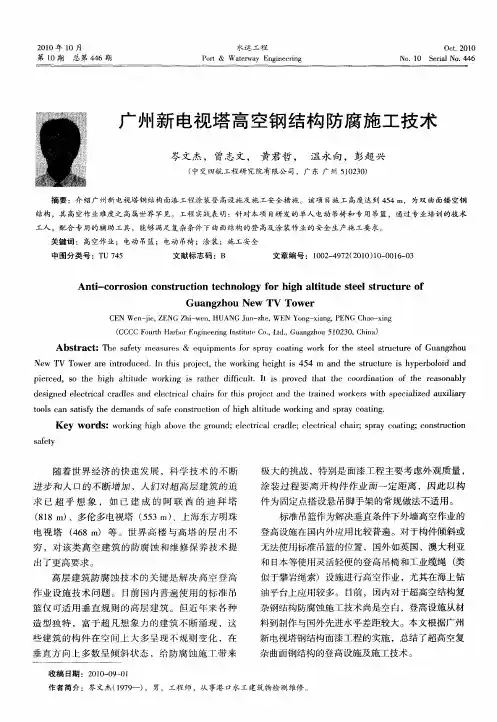

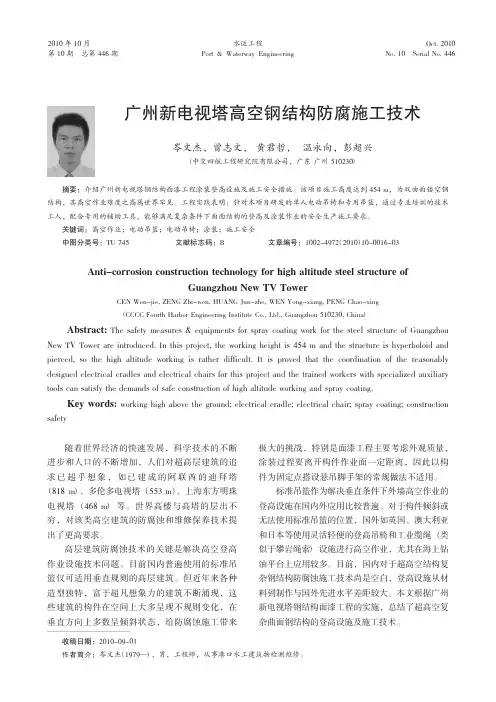

２０１０年１０月　第１０期总第４４６期　水运工程　Ｐｏｒｔ＆Ｗａｔｅｒｗａｙ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｏｃｔ．２０１０　Ｎｏ．１０　Ｓｅｒｉａｌ　Ｎｏ．４４６　

广州新电视塔高空钢结构防腐施工技术　

岑文杰，曾志文，黄君哲，　温永向，彭超兴　

（中交四航工程研究院有限公司，广东广州５１０２３０）　

摘要：介绍广州新电视塔铜结构面漆工程涂装登高设施及施工安全措施。该项目施工高度达到４５４　ｍ，为双曲面镂空钢　结构，其高空作业难度之高属世界罕见。工程实践表明：针对本项目研发的单人电动吊椅和专用吊篮，通过专业培训的技术　工人，配合专用的辅助工具，能够满足复杂条件下曲面结构的登高及涂装作业的安全生产施工要求。　关键词：高空作业；电动吊篮；电动吊椅；涂装；／ｇ：ｒ＿安全　中图分类号：ＴＵ　７４５　文献标志码：Ｂ　文章编号：１００２—４９７２（２０１０）１０—００１６—０３　

Ａｎｔｉ－ｃｏｒｒｏｓｉｏｎ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｔｅｃｈｎｏｌｏｇｙ　ｆｏｒ　ｈｉｇｈ　ａｌｔｉｔｕｄｅ　ｓｔｅｅｌ　ｓｔｒｕｃｔｕｒｅ　ｏｆ　

Ｇｕａｎｇｚｈｏｕ　Ｎｅｗ　ＴＶ　Ｔｏｗｅｒ　

ＣＥＮ　Ｗｅｎ－ｊｉｅ，ＺＥＮＧ　Ｚｈｉ—ｗｅｎ，ＨＵＡＮＧ　Ｊｕｎ—ｚｈｅ，ＷＥＮ　Ｙｏｎｇ—ｘｉａｎｇ，ＰＥＮＧ　Ｃｈａｏ—ｘｉｎｇ　（ＣＣＣＣ　Ｆｏｕａｈ　Ｈａｒｂｏｒ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｉｎｓｔｉｔｕｔｅ　Ｃｏ．，Ｌｔｄ．，Ｇｕａｎｇｚｈｏｕ　５　１　０２３０，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｓａｆｅｔｙ　ｍｅａｓｕｒｅｓ＆ｅｑｕｉｐｍｅｎｔｓ　ｆｏｒ　ｓｐｒａｙ　ｃｏａｔｉｎｇ　ｗｏｒｋ　ｆｏｒ　ｔｈｅ　ｓｔｅｅｌ　ｓｔｒｕｃｔｕｒｅ　ｏｆ　Ｇｕａｎｇｚｈｏｕ　

Ｎｅｗ　ＴＶ　Ｔｏｗｅｒ　ａｒｅ　ｉｎｔｒｏｄｕｃｅｄ．Ｉｎ　ｔｈｉｓ　ｐｒｏｊｅｃｔ，ｔｈｅ　ｗｏｒｋｉｎｇ　ｈｅｉｇｈｔ　ｉｓ　４５４　ｍ　ａｎｄ　ｔｈｅ　ｓｔｒｕｃｔｕｒｅ　ｉｓ　ｈｙｐｅｒｂｏｌｏｉｄ　ａｎｄ　ｐｉｅｒｃｅｄ，ＳＯ　ｔｈｅ　ｈｉ　ｇｈ　ａｌｔｉｔｕｄｅ　ｗｏｒｋｉｎｇ　ｉｓ　ｒａｔｈｅｒ　ｄｉｆｆｉｃｕｌｔ．Ｉ１　ｉｓ　ｐｒｏｖｅｄ　ｔｈａｔ　ｔｈｅ　ｃｏｏｒｄｉｎａｔｉｏｎ　ｏｆ　ｔｈｅ　ｒｅａｓｏｎａｂｌｙ　ｄｅｓｉｇｎｅｄ　ｅｌｅｃｔｒｉｃａｌ　ｃｒａｄｌｅｓ　ａｎｄ　ｅｌｅｃｔｒｉｃａｌ　ｃｈａｉｒｓ　ｆｏｒ　ｔｈｉｓ　ｐｒｏｊｅｃｔ　ａｎｄ　ｔｈｅ　ｔｒａｉｎｅｄ　ｗｏｒｋｅｒｓ　ｗｉｔｈ　ｓｐｅｃｉａｌｉｚｅｄ　ａｕｘｉｌｉａｒｙ　

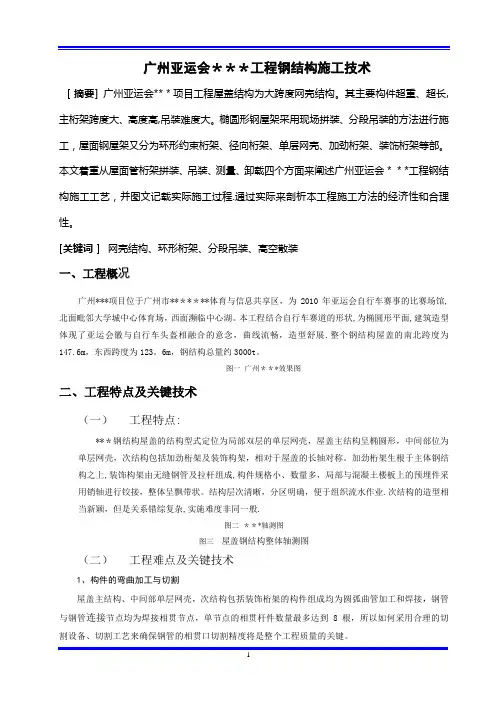

1 广州亚运会＊＊＊工程钢结构施工技术

［摘要] 广州亚运会**＊项目工程屋盖结构为大跨度网壳结构。其主要构件超重、超长,主桁架跨度大、高度高,吊装难度大。椭圆形钢屋架采用现场拼装、分段吊装的方法进行施工，屋面钢屋架又分为环形约束桁架、径向桁架、单层网壳、加劲桁架、装饰桁架等部。本文着重从屋面管桁架拼装、吊装、测量、卸载四个方面来阐述广州亚运会＊＊*工程钢结构施工工艺，并图文记载实际施工过程.通过实际来剖析本工程施工方法的经济性和合理性。

[关键词］ 网壳结构、环形桁架、分段吊装、高空散装

一、工程概况

广州***项目位于广州市**＊*＊**体育与信息共享区，为2010年亚运会自行车赛事的比赛场馆,北面毗邻大学城中心体育场，西面濒临中心湖。本工程结合自行车赛道的形状,为椭圆形平面,建筑造型体现了亚运会徽与自行车头盔相融合的意念，曲线流畅，造型舒展.整个钢结构屋盖的南北跨度为147.6m，东西跨度为123。6m，钢结构总量约3000t。

图一 广州＊＊*效果图

二、工程特点及关键技术

（一） 工程特点:

**＊钢结构屋盖的结构型式定位为局部双层的单层网壳，屋盖主结构呈椭圆形，中间部位为单层网壳，次结构包括加劲桁架及装饰构架，相对于屋盖的长轴对称。加劲桁架生根于主体钢结构之上,装饰构架由无缝钢管及拉杆组成,构件规格小、数量多，局部与混凝土楼板上的预埋件采用销轴进行铰接，整体呈飘带状。结构层次清晰，分区明确，便于组织流水作业.次结构的造型相当新颖，但是关系错综复杂,实施难度非同一般.

图二 ＊＊*轴测图

图三 屋盖钢结构整体轴测图

（二） 工程难点及关键技术

1、构件的弯曲加工与切割

屋盖主结构、中间部单层网壳，次结构包括装饰桁架的构件组成均为圆弧曲管加工和焊接，钢管与钢管连接节点均为焊接相贯节点，单节点的相贯杆件数量最多达到8根，所以如何采用合理的切割设备、切割工艺来确保钢管的相贯口切割精度将是整个工程质量的关键。

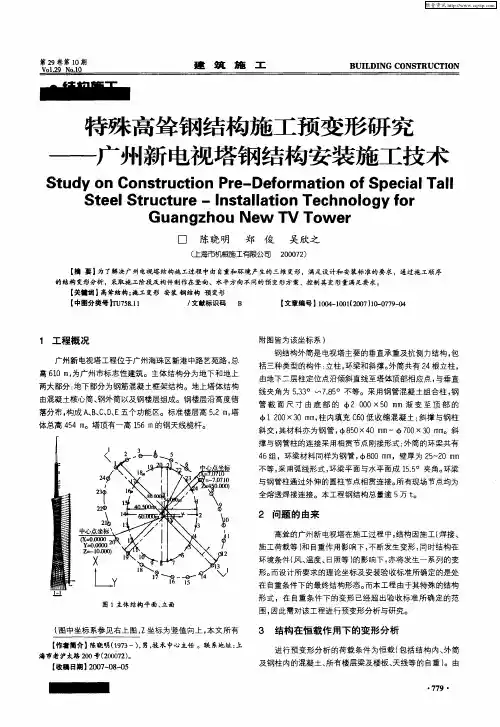

第２９卷第１Ｏ期　Ｖｏ１．２９　Ｎｏ．１０　建筑施工　ＢＵＩＬＤＩＮＧ　Ｃ０ＮＳＴＲＵＣＴ１０Ｎ　

特殊高耸钢结构施工预变形研究　

广州新电视塔钢结构安装施工技术　

Ｓｔｕｄｙ　ｏｎ　Ｃｏｎｓｔｒｕｃｔｉｏｎ　Ｐｒｅ－Ｄｅｆｏｒｍａｔｉｏｎ　ｏｆ　Ｓｐｅｃｉａｌ　Ｔａｌｌ　

Ｓｔｅｅｌ　Ｓｔｒｕｃｔｕｒｅ・－・Ｉｎｓｔａｌｌａｔｉｏｎ　Ｔｅｃｈｎｏｌｏｇｙ　ｆｏｒ　

Ｇｕａｎｇｚｈｏｕ　Ｎｅｗ　ＴＶ　Ｔｏｗｅｒ　

口　陈晓明　郑俊　吴欣之　

（上海市机械施工有限公司　２０００７２）　

【摘要】为了解决广州电视塔结构施工过程中由自重和环境产生的三维变形，满足设计和安装标准的要求，通过施工顺序　的结构变形分析，采取施工阶段及构件制作在竖向、水平方向不同的预变形方案，控制其变形量满足要求。　【关键词】高耸结构；施工变形安装钢结构预变形　【中图分类号】ＴＵ７５８．１１　／文献标识码　Ｂ　【文章编号】１００４—１００１（２００７）１０－０７７９—０４　

１工程概况　

广州新电视塔工程位于广州海珠区新港中路艺苑路，总　高６１０　ｍ，为广州市标志性建筑。主体结构分为地下和地上　

两大部分：地下部分为钢筋混凝土框架结构。地上塔体结构　

由混凝土核心筒、钢外筒以及钢楼层组成。钢楼层沿高度错　

落分布，构成Ａ、Ｂ、Ｃ、Ｄ、Ｅ五个功能区。标准楼层高５．２　ｍ，塔　体总高４５４　ｍ。塔顶有一高１５６　ＩＩＩ的钢天线桅杆。　

图Ｉ主体结构平面、立面　附图皆为该坐标系）　

钢结构外筒是电视塔主要的垂直承重及抗侧力结构，包　

括三种类型的构件：立柱，环梁和斜撑。外筒共有２４根立柱，　由地下二层柱定位点沿倾斜直线至塔体顶部相应点，与垂直　

线夹角为５．３３。”７．８５。不等。采用钢管混凝土组合柱，钢　

管截面尺寸由底部的　２　０００　Ｘ　５０　ｍｍ渐变至顶部的　

１　２００Ｘ３０　Ｆｉｌｍ，柱内填充Ｃ６０低收缩混凝土：斜撑与钢柱　斜交，其材料亦为钢管，　８５０Ｘ４０　Ｆｉｌｍ～　７００Ｘ３０　Ｆｉｌｍ。斜　

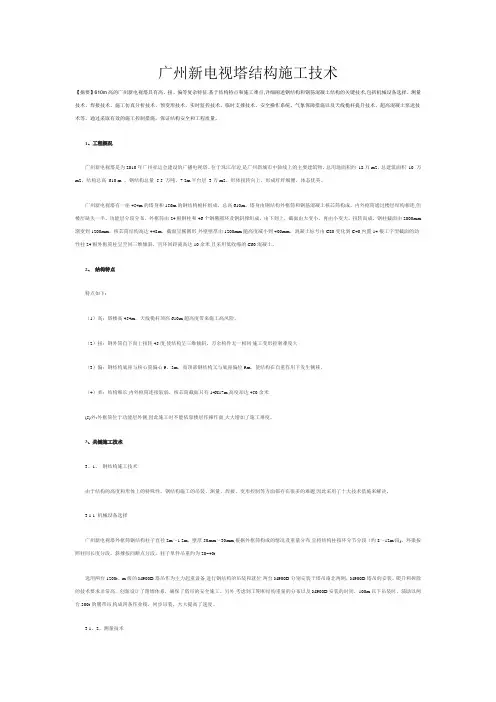

广州新电视塔结构施工技术

【摘要】610m高的广州新电视塔具有高、扭、偏等复杂特征.基于结构特点和施工难点,详细阐述钢结构和钢筋混凝土结构的关键技术,包括机械设备选择、测量技术、焊接技术、施工仿真分析技术、预变形技术、实时监控技术、临时支撑技术、安全操作系统、气象保障措施以及天线桅杆提升技术、超高混凝土泵送技术等。通过采取有效的施工控制措施，保证结构安全和工程质量。

1、工程概况

广州新电视塔是为2010年广州亚运会建设的广播电视塔。位于珠江岸边,是广州新城市中轴线上的主要建筑物。总用地面积约 18万m2，总建筑面积 10 万m2，结构总高 610 m ，钢结构总量 5.5 万吨，7.2m平台层 3万m2。形体扭转向上，形成纤纤细腰，体态优美。

广州新电视塔有一座454m的塔身和156m的钢结构桅杆组成，总高610m。塔身由钢结构外框筒和钢筋混凝土核芯筒构成。内外框筒通过楼层结构相连,但楼层缺失一半。功能层分段分布，外框筒由24根钢柱和46个钢椭圆环及钢斜撑组成，由下到上，截面由大变小，再由小变大，扭转而成，钢柱截面由2000mm渐变到1200mm。核芯筒结构高达448m，截面呈椭圆形,外壁壁厚由1200mm随高度减小到400mm，混凝土标号由C80变化到C40,内置14根工字型截面的劲性柱.24根外框筒柱呈空间三维倾斜，且环间距离高达10余米,且采用低收缩的C60混凝土。

2、 结构特点

特点如下:

（1）高：塔楼高454m，天线桅杆顶高610m,超高度带来施工高风险。

（2）扭：钢外筒自下而上扭转45度,使结构呈三维倾斜，万余构件无一相同.施工变形控制难度大.

（3）偏：钢结构底座与核心筒偏心9。3m，而顶部钢结构又与底座偏位9m，使结构在自重作用下发生侧移。

（4）柔：结构细长,内外框筒连接较弱，核芯筒截面只有14X17m,高度却达450余米.

(5)外:外框筒位于功能层外侧,因此施工时不能依靠楼层作操作面,大大增加了施工难度。

盈躅嗣＿瓣　０　

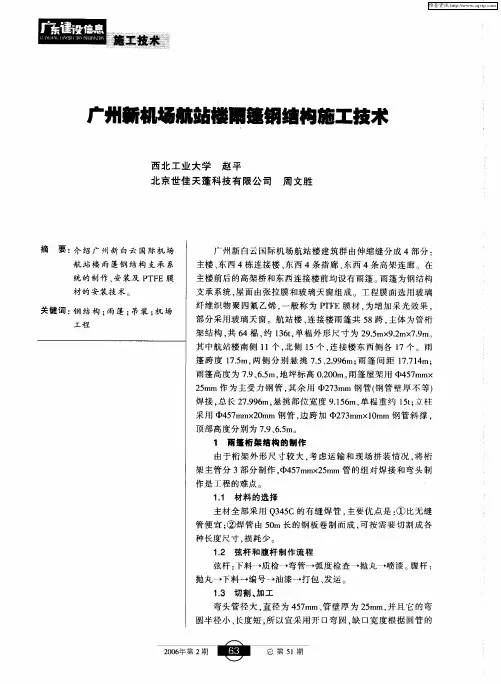

广州新机场航站楼■燕钢结枸施工技术　

西北工业大学赵平　

北京世佳天蓬科技有限公司　周文胜　

摘　要：介绍广州新白云国际机场　

航站楼雨篷钢结构支承系　

统的制作、安装及ＰＴＦＥ膜　

材的安装技术。　

关键词：钢结构；雨篷；吊装；机场　

工程　广州新白云国际机场航站楼建筑群由伸缩缝分成４部分：　

主楼、东西４栋连接楼、东西４条指廊、东西４条高架连廊。在　

主楼前后的高架桥和东西连接楼前均设有雨篷。雨篷为钢结构　

支承系统，屋面由张拉膜和玻璃天窗组成。工程膜面选用玻璃　

纤维织物聚四氟乙烯，一般称为ＰｒＦＥ膜材，为增加采光效果。　

部分采用玻璃天窗。航站楼、连接楼雨篷共５８跨，主体为管桁　

架结构，共６４榀，约１３６ｔ，单榀外形尺寸为２９．５ｍｘ９．２ｍ￣７．９ｍ　

其中航站楼南侧１１个，北侧１５个，连接楼东西侧各ｌ７个。雨　

篷跨度１７．５ｍ，两侧分别悬挑７．５、２．９９６ｍ；雨篷间距１７．７１４ｍ；　

雨篷高度为７．９、６．５ｍ，地坪标高０．２００ｍ。雨篷屋架用￣４５７ｍｍｘ　

２５ｍｍ作为主受力钢管，其余用ｑ￣２７３ｍｍ钢管ｆ钢管壁厚不等）　

焊接，总长２７．９９６ｍ，悬挑部位宽度９．１５６ｍ，单榀重约１５ｔ；立柱　

采用＠４５７ｍｍｘ２０ｍｍ钢管，边跨加ｑｂ２７３ｍｍｘｌＯｍｍ钢管斜撑，　

顶部高度分别为７．９、６．５ｍ。　

１　雨篷桁架结构的制作　

由于桁架外形尺寸较大，考虑运输和现场拼装情况，将桁　

架主管分３部分制作。ｑｂ４５７ｍｍｘ２５ｍｍ管的组埘焊接和弯头制　

作是工程的难点。　

１．１材料的选择　主材全部采用Ｑ３４５Ｃ的有缝焊管，主要优点是：①比无缝　

管便宜；②焊管由５０ｍ长的钢板卷制而成，可按需要切割成各　

种长度尺寸，损耗少。　

１．２弦杆和腹杆制作流程　

弦杆：下料　质检　弯管　弧度检查一抛丸一喷漆。腹杆：　抛丸一下料　编号　油漆　打包、发运。　

１．３切割、加工　

弯头管径大，直径为４５７ｍｍ、管壁厚为２５ｍｍ，并且它的弯　

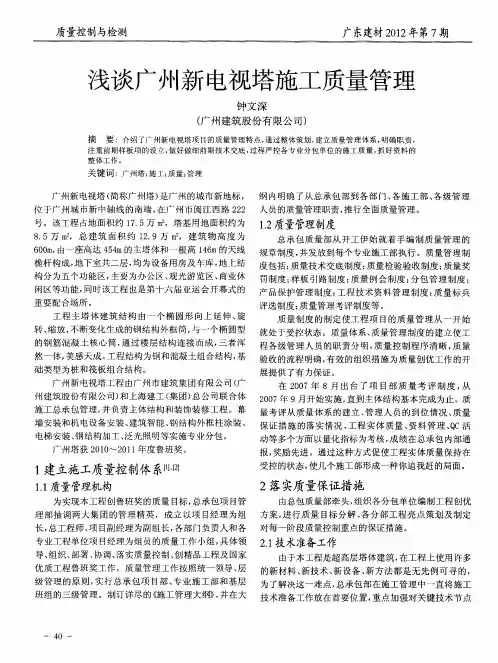

质量控制与检测　广东建材２０１２年第７期　

浅谈广州新电视塔施工质量管理　

钟文深　

（广州建筑股份有限公司）　

摘　要：介绍了广』　Ｉ，Ｉ新电视塔项目的质量管理特点，通过整体策划，建立质量管理体系，明确职责，　注重前期样板项的设立，做好做细前期技术交底，过程严控各专业分包单位的施工质量，抓好资料的　整体工作。　关键词：广州塔：施工；质量；管理　

广４＇１、ｌ新电视塔（简称广州塔）是广州的城市新地标，　位于广州城市新中轴线的南端，在广州市阅江西路２２２　号。该工程占地面积约ｌ７．５万ｍ。，塔基用地面积约为　

８．５万ｍ　，总建筑面积约１２．９万ｒｎｚ，建筑物高度为　

６００ｍ，由一座高达４５４ｍ的主塔体和一根高１４６ｍ的天线　桅杆构成，地下室共二层，均为设备用房及车库，地上结　

构分为五个功能区，主要为办公区、观光游览区、商业休　闲区等功能，同时该工程也是第十六届亚运会开幕式的　重要配合场所。　

工程主塔体建筑结构由一个椭圆形向上延伸、旋　转、缩放，不断变化生成的钢结构外框筒，与一个椭圆型　

的钢筋混凝土核心筒，通过楼层结构连接而成，三者浑　然一体，美感天成。工程结构为钢和混凝土组合结构，基　

础类型为桩和筏板组合结构。　广州新电视塔工程由广州市建筑集团有限公司（广　

州建筑股份有限公司）和上海建工（集团）总公司联合体　施工总承包管理，并负责主体结构和装饰装修工程。幕　

墙安装和机电设备安装、建筑智能、钢结构外框柱涂装、　

电梯安装、钢结构加工、泛光照明等实施专业分包。　广州塔获２０１０￣２０１　１年度鲁班奖。　

１建立施工质量控制体系【１Ｊ、【２】　

１．１质量管理机构　

为实现本工程创鲁班奖的质量目标，总承包项目管　

理部抽调两大集团的管理精英，成立以项目经理为组　长，总工程师、项目副经理为副组长，各部门负责人和各　

专业工程单位项目经理为组员的质量工作小组，具体领　导、组织、部署、协调、落实质量控制、创精品工程及国家　

优质工程鲁班奖工作。质量管理工作按照统一领导、层　级管理的原则，实行总承包项目部、专业施工部和基层　

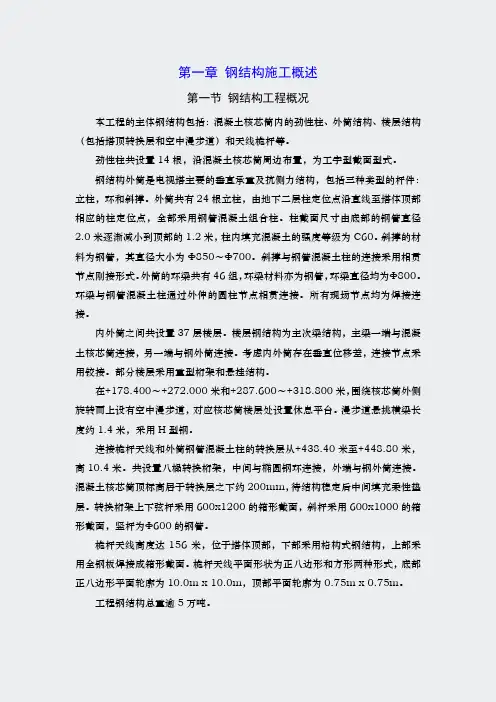

第一章 钢结构施工概述

第一节 钢结构工程概况

本工程的主体钢结构包括：混凝土核芯筒内的劲性柱、外筒结构、楼层结构（包括塔顶转换层和空中漫步道）和天线桅杆等。

劲性柱共设置14根，沿混凝土核芯筒周边布置，为工字型截面型式。

钢结构外筒是电视塔主要的垂直承重及抗侧力结构，包括三种类型的杆件：立柱，环和斜撑。外筒共有24根立柱，由地下二层柱定位点沿直线至塔体顶部相应的柱定位点，全部采用钢管混凝土组合柱。柱截面尺寸由底部的钢管直径2.0米逐渐减小到顶部的1.2米，柱内填充混凝土的强度等级为C60。斜撑的材料为钢管，其直径大小为Φ850～Φ700。斜撑与钢管混凝土柱的连接采用相贯节点刚接形式。外筒的环梁共有46组，环梁材料亦为钢管，环梁直径均为Φ800。环梁与钢管混凝土柱通过外伸的圆柱节点相贯连接。所有现场节点均为焊接连接。

内外筒之间共设置37层楼层。楼层钢结构为主次梁结构，主梁一端与混凝土核芯筒连接，另一端与钢外筒连接。考虑内外筒存在垂直位移差，连接节点采用铰接。部分楼层采用重型桁架和悬挂结构。

在+178.400～+272.000米和+287.600～+318.800米，围绕核芯筒外侧旋转而上设有空中漫步道，对应核芯筒楼层处设置休息平台。漫步道悬挑横梁长度约1.4米，采用H型钢。

连接桅杆天线和外筒钢管混凝土柱的转换层从+438.40米至+448.80米，高10.4米。共设置八榀转换桁架，中间与椭圆钢环连接，外端与钢外筒连接。混凝土核芯筒顶标高居于转换层之下约200mm，待结构稳定后中间填充柔性垫层。转换桁架上下弦杆采用600x1200的箱形截面，斜杆采用600x1000的箱形截面，竖杆为Φ600的钢管。

桅杆天线高度达156米，位于塔体顶部，下部采用格构式钢结构，上部采用全钢板焊接成箱形截面。桅杆天线平面形状为正八边形和方形两种形式，底部正八边形平面轮廓为10.0m x 10.0m，顶部平面轮廓为0.75m x 0.75m。

水运工程2010年

广州新电视塔高空钢结构防腐施工技术

岑文杰，曾志文，黄君哲，温永向，彭超兴

（中交四航工程研究院有限公司，广东广州510230）

摘要：介绍广州新电视塔钢结构面漆工程涂装登高设施及施工安全措施。该项目施工高度达到454m，为双曲面镂空钢结构，其高空作业难度之高属世界罕见。工程实践表明：针对本项目研发的单人电动吊椅和专用吊篮，通过专业培训的技术工人，配合专用的辅助工具，能够满足复杂条件下曲面结构的登高及涂装作业的安全生产施工要求。关键词：高空作业；电动吊篮；电动吊椅；涂装；施工安全中图分类号：TU745文献标志码：B文章编号：1002-4972（2010）10-0016-03

Anti-corrosionconstructiontechnologyforhighaltitudesteelstructureof

GuangzhouNewTVTower

CENWen-jie,ZENGZhi-wen,HUANGJun-zhe,WENYong-xiang,PENGChao-xing（CCCCFourthHarborEngineeringInstituteCo.,Ltd.,Guangzhou510230,China）Abstract:Thesafetymeasures&equipmentsforspraycoatingworkforthesteelstructureofGuangzhou

NewTVTowerareintroduced.Inthisproject,theworkingheightis454mandthestructureishyperboloidand

pierced,sothehighaltitudeworkingisratherdifficult.Itisprovedthatthecoordinationofthereasonably

designedelectricalcradlesandelectricalchairsforthisprojectandthetrainedworkerswithspecializedauxiliary

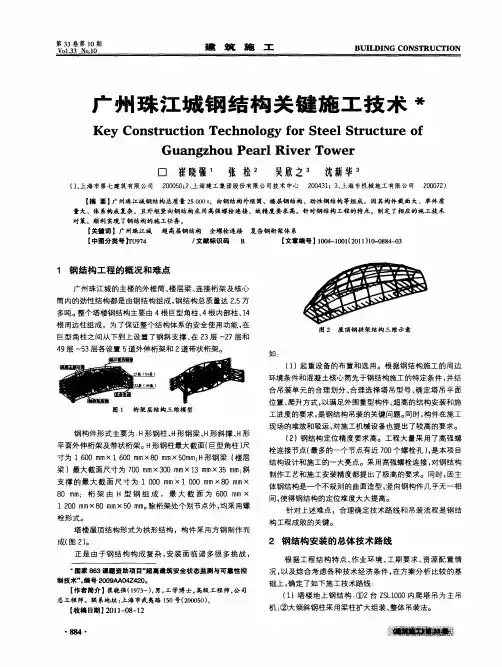

第３３卷第１０期　Ｖ０１．３３　Ｎｏ．１０　建筑施工　ＢＵＩＬＤＩＮＧ　Ｃ０ＮＳＴＲＵＣＴ１０Ｎ　

广州珠江城钢结构关键施工技术　＊　

Ｋｅｙ　Ｃｏｎｓｔｒｕｃｔｉｏｎ　Ｔｅｃｈｎｏｌｏｇｙ　ｆｏｒ　Ｓｔｅｅｌ　Ｓｔｒｕｃｔｕｒｅ　ｏｆ　

Ｇｕａｎｇｚｈｏｕ　Ｐｅａｒｌ　Ｒｉｖｅｒ　Ｔｏｗｅｒ　

口　崔晓强　张松ｚ　吴欣之ｓ　沈新华ｓ　

（１、上海市第七建筑有限公司　２０００５０；２、上海建工集团股份有限公司技术中心　２００４３１；３、上海市机械施工有限公司　２０００７２）　

【摘要】广州珠江城钢结构总质量２５　０００ｔ，由钢结构外框筒、楼层钢结构、劲性钢结构等组成。因其构件截面大、单件质　量大、体系构成复杂，且外框竖向钢结构采用高强螺栓连接，故精度要求高。针时钢结构工程的特点，制定了相应的施工技术　对策，顺利实现了钢结构的施工任务。　【关键词】广州珠江城　超高层钢结构　全螺栓连接复杂钢桁架体系　【中圈分类号】ＴＵ９７４　，文献标识码　Ｂ　【文章编号】１００４—１００１（２０１１）１０－０８８４－０３　

１钢结构工程的概况和难点　

广州珠江城的主楼的外框筒、楼层梁、连接桁架及核心　

筒内的劲性结构都是由钢结构组成，钢结构总质量达２．５万　

多吨。整个塔楼钢结构主要由４根巨型角柱、４根内部柱、１４　

根周边柱组成，为了保证整个结构体系的安全使用功能，在　

巨型角柱之间从下到上设置了钢斜支撑、在２３层～２７层和　

４９层－５３层各设置５道外伸桁架和２道带状桁架。　

图１　桁架层结构三维模型　

钢构件形式主要为：Ｈ形钢柱、Ｈ形钢梁、Ｈ形斜撑、Ｈ形　

平面外伸桁架及带状桁架。Ｈ形钢柱最大截面（巨型角柱）尺　

寸为１　６００　ｍｍｘ　１　６００　ｍｍｘ８０　ｍｍ×５０ｍｍ：Ｈ形钢梁（楼层　

梁）最大截面尺寸为７００　ｍｍｘ３００　ｍｍＸ　１３　ｍｍＸ３５　ｍｍ：斜　

支撑的最大截面尺寸为１　０００　ｍｍ　ｘ　ｌ　０００　ｍｍ　ｘ　８０　ｍｍ　Ｘ　

广州新电视塔工程施工总承包投标技术文件

上海建工（集团）总公司 广州市建筑集团有限公司 1 第一章 钢结构施工概述 ................................................................................................................. 1

第一节 钢结构工程概况 ......................................................................................................... 1

第二节 施工特点及难点 ......................................................................................................... 3

2.1 钢结构特点 ................................................................................................................................ 3

2.1.1 结构形式特殊 ......................................................................................................................... 3

2.1.2 体量大，高度高 ..................................................................................................................... 3

【文章编号】:1672-4011(2008)04-0287-02广州新电视塔工程安全生产管理研究王乐文(广州新电视塔建设有限公司,广州　510310) 【摘　要】:本文针对广州新电视塔工程的结构特点和施工难点,提出了新电视塔工程多层次的安全生产管理模式,这种模式充分明确了各层次安全管理人员的职责,实践证明,这种模式较好地解决了新电视塔工程安全生产管理的难题。 【关键词】:新电视塔;工程;安全;管理 【中图分类号】:TU71 【文献标识码】:B1　引言改革开发以来,中国经济飞速发展,经济建设取得了巨大成果,然而,经济发展的主旋律中也存在某些不和谐因素,其中安全事故频发,社会影响极大,显得特别突出。国家适时将安全发展纳入科学发展观的范畴,体现了以人为本的思想。为此,各级政府专门成立了安全生产监督局、突发事件应急管理办公室等机构,政府也将安全生产监督和安全事故处理列为政府的一项重要工作。当前,建设领域的安全形势相当严峻,突出表现为工程建设面广点多,安全事故经常发生,事故原因[1]总体可以概括为三类:一是直接原因,包括物、环境以及人的不安全状态等原因;二是间接原因,包括建筑安全管理存在缺陷,以及建筑安全管理体系不完善;三是基础原因,包括中国国情、教育、体制、社会原因。如何从根本上改善工程建设安全生产状况,提高安全生产管理水平,切实消除安全隐患,是摆在工程项目管理者面前的一项难题。广州新电视塔结构独特,总高度610m,施工安全面临各种难题和挑战,解决好新电视塔工程安全生产管理这一难题,将为又快又好地建设好新电视塔创造良好的条件,具有十分重要的现实意义。2　结构特点和施工难点分析211　广州新电视塔结构特点分析新建的广州新电视塔将为2010年在广州举行的第十六届亚运会提供赛事转播和传输服务。广州新电视塔总高度为610m,其中塔体450m,天线桅杆160m,总建筑面积为11万m2,总用钢量约为5万吨。新电视塔是具有广播电视发射、观光旅游、文化娱乐等功能的大型公共综合性设施,建成后将成为广州市的地标性建筑。新电视塔结构包括一个钢结构外筒(由立柱、环梁和斜撑组成)、一个椭圆形钢筋混凝土核心筒(内部设置根型钢)、连接这两者的组合结构楼面(由钢梁和钢筋混凝土楼面组成)和塔体顶部的钢结构天线桅杆。组合楼面沿整个塔体高度按功能层分组,共有37个楼层,分为A、B、C、D、E五个功能区,功能区之间的钢结构外筒和核心筒,除在C、D功能区之间设置了四道水平连接外,其余范围内无连接。212　广州新电视塔工程施工难点分析新电视塔采用筒中筒结构,钢筋混凝土核心筒、钢结构外筒和天线桅杆施工是新电视塔的施工难点。核心筒采用整体提升钢平台体系施工,由于结构超高,因此钢平台施工安全十分重要。钢结构外筒采用独立的操作平台施工,必须确保任何细小物件不发生坠落。天线桅杆采用提升和顶升施工,必须解决登高和操作安全。新电视塔工程采用立体交叉施工,而且结构超高,使得安全设施布置,特别是上下同步高空作业时安全隔离搭设难度大,整个立面的安全网布置将增加结构物的受风面积。同时,由于施工期长,因此在施工过程中,将会受到大风、大雨、大雾、雷、电、高温等不利天气的影响,因此新电视塔的施工安全管理和安全措施落实难度极大,必须制订切实可行的安全管理方案,确保施工安全。3　安全生产管理策略311　依法选择优秀的施工总承包单位和科学制订工期计划根据新电视塔的施工难度,建设单位在确定施工总承包单位前,在国内外,进行了大量的调研工作,了解潜在投标人的施工技术水平,依法招标选择优秀的施工总承包单位,从源头上把握了新电视塔工程施工安全管理的主动权。针对安全事故多由加班加点、疲劳作业、盲目赶工等因素引起,施工、设计、监理及有关专家认真研究新电视塔施工特点,合理制订总体工期计划,保证施工工期的科学性,为安全施工创造条件。312　健全多层次的安全生产管理架构和实行安全生产管理交底制度按照《建设工程安全生产管理条例》及相关文件要求,建立多层次的安全生产管理架构,明确各级安全管理人员的职责,坚持每周安全生产例会制度。针对现场施工面广点多的特点,及时补充专职安全管理人员,使安全管理与施工同步进行,给施工安全提供了保障。●安全与消防 《四川建材》2008年第4期
