广州歌剧院复杂钢结构施工技术
王宏;徐重良;郐国雄;党保卫
【期刊名称】《施工技术》
【年(卷),期】2008(037)005
【摘要】广州歌剧院外围护钢结构为空间组合折板式三向斜交网格结构,建筑外形新颖,结构形式复杂,施工难度较大.根据结构特点,采用胎架支撑、高空原位拼装的方法进行钢结构安装.但是由于安装时履带吊需要在地下室顶板上行走,经计算需要对楼板进行加固,采用了相关计算及加固措施.然后,根据受力特点设计了支撑胎架.最后,利用ANSYS模拟结构卸载过程,确定合理的卸载参数后,采用同步分级逐步卸载方法对胎架进行卸载.
【总页数】3页(P59-61)
【作者】王宏;徐重良;郐国雄;党保卫
【作者单位】中建三局股份钢结构公司,广东,深圳,518040;中建三局股份钢结构公司,广东,深圳,518040;中建三局股份钢结构公司,广东,深圳,518040;中建三局股份钢结构公司,广东,深圳,518040
【正文语种】中文
【中图分类】TU758.11
【相关文献】
1.广州歌剧院钢结构工程技术探讨 [J], 罗雄杰;周一尘;梁文锋;殷诗昌
2.广州歌剧院钢结构工程技术探讨 [J], 罗雄杰;周一尘;梁文锋;殷诗昌
3.广州市歌剧院钢结构异型部位防水 [J], 王新江
4.广州歌剧院钢结构设计 [J], 周华;沈美杨
5.2014年度中国钢结构协会科学技术奖系列报道项目篇之二:钢结构超高层建筑及复杂钢结构制作和施工技术 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

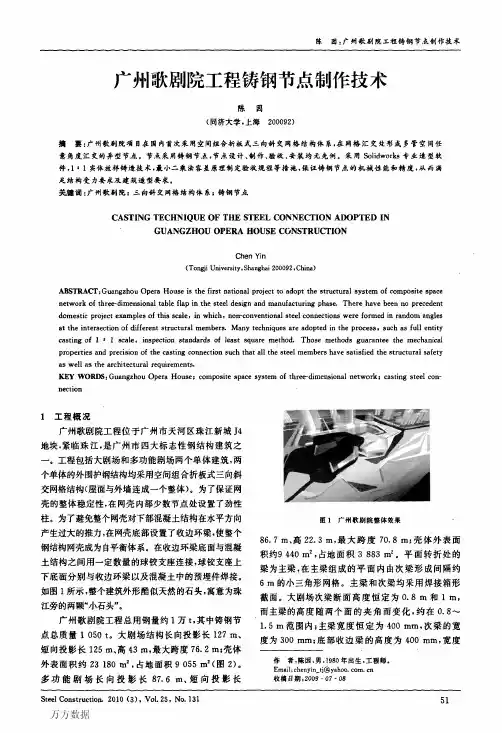

陈因：广州歌剧院工程铸钢节点制作技术广州歌剧院工程铸钢节点制作技术陈因（同济大学，上海２０００９２）摘要：广州歌剧院项目在国内首次采用空间组合折板式三向斜交网格结构体系，在网格汇交处形成多管空间任意角度汇交的异型节点。
节点采用铸钢节，最，节点设计、制作、验收、安装均无先例。
采用Ｓｏｌｉｄｗｏｒｋｓ专业造型软件，１ｚ１实体放样铸造技术，最小二乘法容差原理制定验收规程等措施，保证铸钢节点的机械性能和精度，从而满足结构受力要求及建筑造型要求。
美键词：广州歌剧院；三向斜交网格结构体系；铸钢节点ＣＡＳＴＩＮＧＴＥＣＨＮＩＱＵＥｏＦＴＨＥＳＴＥＥＬＣＯＮＮＥＣＴＩＯＮＡＤｏＰＴＥＤＩＮＧＵＡＮＧＺＨｏＵＯＰＥＲＡＨｏＵＳＥＣｏＮＳＴＲＵＣＴＩｏＮＣ：ｈｅｎＹｉｎ（ＴｏｎｇｊｉＵｎｉｖｅｒｓｉｔｙ，Ｓｈａｎｇｈａｉ２０００９２，Ｃｈｉｎａ）ＡＢＳＴＲＡＣＴ：ＧｕａｎｇｚｈｏｕＯｐｅｒａＨｏｕｓｅｉｓｔｈｅｆｉｒｓｔｎａｔｉｏｎａｌｐｒｏｊｅｃｔｔｏａｄｏｐｔｔｈｅｓｔｒｕｃｔｕｒａｌｓｙｓｔｅｍｏｆｃｏｍｐｏｓｉｔｅｓｐａｃｅｎｅｔｗｏｒｋｏｆｔｈｒｅｅ－ｄｉｍｅｎｓｉｏｎａｌｔａｂｌｅｆｌａｐｉｎｔｈｅｓｔｅｅｌｄｅｓｉｇｎａｎｄｍａｎｕｆａｃｔｕｒｉｎｇｐｈａｓｅ．Ｔｈｅｒｅｈａｖｅｂｅｅｎｎｏｐｒｅｃｅｄｅｎｔｄｏｍｅｓｔｉｃｐｒｏｊｅｃｔｅｘａｍｐｌｅｓｏｆｔｈｉｓｓｃａｌｅ，ｉｎｗｈｉｃｈ，ｎｏｎ－ｃｏｎｖｅｎｔｉｏｎａｌｓｔｅｅｌｃｏｎｎｅｃｔｉｏｎｓｗｅｒｅｆｏｒｍｅｄｉｎｒａｎｄｏｍａｎｇｌｅｓａｔｔｈｅｉｎｔｅｒｓｅｃｔｉｏｎｏｆｄｉｆｆｅｒｅｎｔｓｔｒｕｃｔｕｒａｌｍｅｍｂｅｒｓ．Ｍａｎｙｔｅｃｈｎｉｑｕｅｓａｒｅａｄｏｐｔｅｄｉｎｔｈｅｐｒｏｃｅｓｓ，ｓｕｃｈａｓｆｕｌｌｅｎｔｉｔｙｃａｓｔｉｎｇｏｆ１，１ｓｃａｌｅ，ｉｎｓｐｅｃｔｉｏｎｓｔａｎｄａｒｄｓｏｆｌｅａｓｔｓｑｕａｒｅｍｅｔｈｏｄ．ＴｈｏｓｅｍｅｔｈｏｄｓｇｕａｒａｎｔｅｅｔｈｅｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓａｎｄｐｒｅｃｉｓｉｏｎｏｆｔｈｅｃａｓｔｉｎｇｃｏｎｎｅｃｔｉｏｎｓｕｃｈｔｈａｔａｌｌｔｈｅｓｔｅｅｌｍｅｍｂｅｒｓｈａｖｅｓａｔｉｓｆｉｅｄｔｈｅｓｔｒｕｃｔｕｒａｌｓａｆｅｔｙａｓｗｅｌｌａＳｔｈｅａｒｃｈｉｔｅｃｔｕｒａｌｒｅｑｕｉｒｅｍｅｎｔｓ．ＫＥＹＷＯＲＤＳ：ＧｕａｎｇｚｈｏｕＯｐｅｒａＨｏｕｓｅ；ｃｏｍｐｏｓｉｔｅｓｐａｃｅｓｙｓｔｅｍｏｆｔｈｒｅｅ－ｄｉｍｅｎｓｉｏｎａｌｎｅｔｗｏｒｋ，ｃａｓｔｉｎｇｓｔｅｅｌｃｏｎ－ｎｅｃｔｉｏｎ１工程概况广州歌剧院工程位于广州市天河区珠江新城Ｊ４地块，紧临珠江，是广州市四大标志性钢结构建筑之一。
随着钢结构越来越普遍的使用,钢结构技术的不断发展,使得具有独特设计意念的当代建筑物成为可能。
广州歌剧院的“圆润双砾”的设计意念正是通过外形复杂多变的钢结构外壳实现的。
这也对钢结构施工技术提出了新的挑战。
广州歌剧院毗邻珠江,其外观设计主要意念是“珠江边的两颗砾石”,因此建筑物的外形较为独特:屋面与墙面浑然一体,曲面变化较大,采用石材覆盖为主,为不规则组合折板,没有明确的墙面和屋面之分,且均为倾斜平面,体型内凹、外突的情况较多(特别是多功能剧场),结构上采用的是一种崭新的结构体系———三向斜交网格组合折板式单层网壳结构。
1广州歌剧院钢结构组成及结构形式本项目的钢结构工程主要由两部分组成,即歌剧院主体大剧场外围护钢结构和多功能剧场外围护钢结构,且两者皆为屋盖、幕墙一体化的结构。
(1)歌剧院大剧场外围护钢结构结合建筑造型和视觉效果的要求,歌剧院大剧场外围护钢结构外壳采用三向斜交网格组合折板式单层网壳结构(图1),共有64个面,41个转角和104条棱线。
长向投影长127m ,短向投影长125m ,壳体外表面积23180m 2。
屋盖高度为43m ,以不规则折面形式向下弯折,周边支承于主体结构地下室顶板楼盖,内部于棱线交点处设置6个支点。
在结构布置上,钢结构外壳周边与下部混凝土结构相接处设置收边钢环梁,梁下设球形钢支座,其中多数为固定铰支座,支承主梁的支座处为了释放水平力采用水平滑动球型钢支座。
球型钢支座支承于混凝土结构上。
每两个平面的转折线为主梁,在主梁组成的平面内由次梁形成间隔约6m 的小三角形网格。
主梁和次梁均采用焊接钢箱梁,刚性节点,多面相交处的节点采用铸钢刚节点,保证节点的承载力和刚度。
广州歌剧院钢结构工程技术探讨罗雄杰周一尘梁文锋殷诗昌(广州建筑工程监理有限公司)【摘要】本文结合广州歌剧院钢结构工程复杂空中曲面的特点,介绍了钢结构安装采用支架拼装方法施工的工艺。
在现场各种环境因素的影响下,讨论了钢结构安装的结构卸荷、空间定位等关键技术措施。

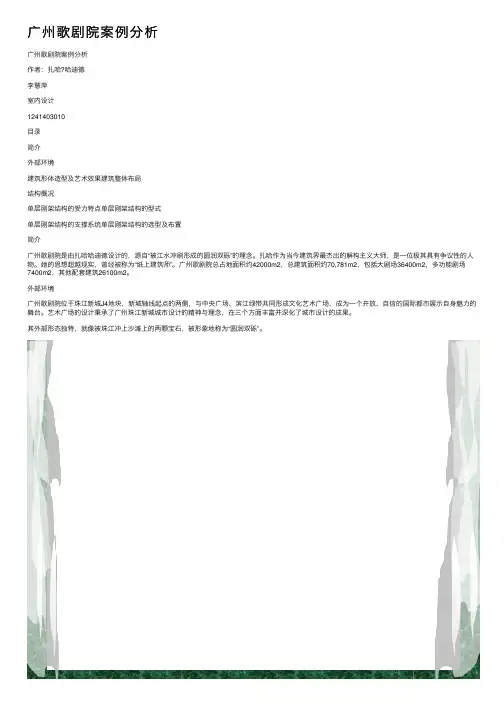

⼴州歌剧院案例分析⼴州歌剧院案例分析作者：扎哈?哈迪德李慧萍室内设计1241403010⽬录简介外部环境建筑形体造型及艺术效果建筑整体布局结构概况单层刚架结构的受⼒特点单层刚架结构的型式单层刚架结构的⽀撑系统单层刚架结构的选型及布置简介⼴州歌剧院是由扎哈哈迪德设计的，源⾃“被江⽔冲刷形成的圆润双砾”的理念。
扎哈作为当今建筑界最杰出的解构主义⼤师，是⼀位极其具有争议性的⼈物。
她的思想超越现实，曾经被称为“纸上建筑师”。
⼴州歌剧院总占地⾯积约42000m2，总建筑⾯积约70,781m2，包括⼤剧场36400m2，多功能剧场7400m2，其他配套建筑26100m2。
外部环境⼴州歌剧院位于珠江新城J4地块，新城轴线起点的两侧，与中央⼴场、滨江绿带共同形成⽂化艺术⼴场，成为⼀个开放、⾃信的国际都市展⽰⾃⾝魅⼒的舞台。
艺术⼴场的设计秉承了⼴州珠江新城城市设计的精神与理念，在三个⽅⾯丰富并深化了城市设计的成果。
其外部形态独特，就像被珠江冲上沙滩上的两颗宝⽯，被形象地称为“圆润双砾”。
建筑形体造型及艺术效果建筑造型⼒图体现歌剧院建筑的开放、浪漫和雍容华贵。
其形态上，是由⼀个舒展的弯⽉形的体形、围绕着由5个花瓣形的墙体组成的歌剧院主体。
钻⽯形屋⾯天窗有利于将室内灯光折射向夜空，同时照明设计着重于对整体造型的烘托。
夜晚⼤厅内的灯光透过透明的玻璃和⾦⾊的格栅，把歌剧院⾼雅⽽热烈的⽓氛传达给城市的⼈们，与珠江夜景相互映衬，浪漫且富于诗意。
剧院由两部分组成，像是⼀个贝含珍珠的圆润造型。
⼀⼤⼀⼩，⼀⿊⼀⽩。
它紧贴着南⾯的珠江，西边⼤贝含着的珍珠是演出⼤厅，⽽东⾯⼩贝含着的珍珠则是多功能厅。
为了突破它过于圆润的造型，两个贝壳中间设计了⼀注百⽶喷泉冲天⽽起。
建筑整体布局⼴州歌剧院外部形态犹如⼀座平缓的⼭丘上放置的⼤⼩不同的两块“砾⽯”。
“⼤⽯头”为1800座的歌剧场及其配套设备⽤房、剧务⽤房、演出⽤房、⾏政⽤房、录⾳棚及排练厅；“⼩⽯头”为400座的多功能厅及西餐厅。
广州歌剧院材料分析

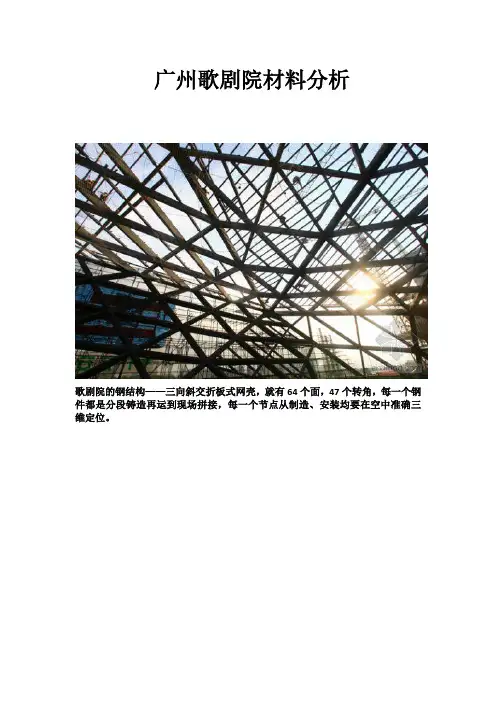

歌剧院的钢结构——三向斜交折板式网壳，就有64个面，47个转角，每一个钢件都是分段铸造再运到现场拼接，每一个节点从制造、安装均要在空中准确三维定位。
石材块体分格方案采用三角形；三角形分片有一个优点就是面和面之间能够做到平滑过渡．石材幕墙是开放式的，此空间解决了一系列的支撑．排水、防水．保温问题；沿用技术成熟的节点做法，屋面比较平缓的面采用防火玻璃棉保温．上面覆盖铝镁锰刚性防水板；而比较陡的面及立面，则采用阻燃性聚氨酯发泡保温层．上面铺贴作了阻燃处理的防水卷材。
开放式架空层以一系列曲面．斜面．曲线为主元素的立柱、天花、坡道、栏板．斜墙等建筑构件组成流动．变幻的空间具有极强亲和力和环境艺术表现力，是联系主体建筑的纽带和沟通城市空间的桥梁。
与众不同的是所有构件采用清水饰面混凝土浇筑成型。
并延伸至室内。
清水混凝土是一种可塑性极高的材料．非常适合建造由曲线．曲面构成的建筑空间。
构件一次现浇成型．不做任何外装饰，直接采用材料的自然色作为饰面．呈现清水混凝土的自然状态．浑然天成的质地．亲和性很强。

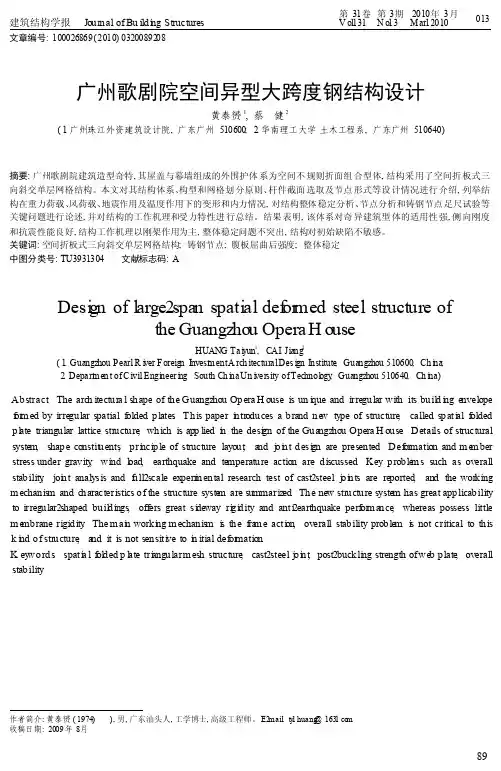

建筑结构学报Jour nal of Bu ildi ng Structures 第31卷第3期2010年3月V ol131N o13Mar12010013文章编号:100026869(2010)0320089208广州歌剧院空间异型大跨度钢结构设计黄泰赟1,蔡健2(1.广州珠江外资建筑设计院,广东广州510600;2.华南理工大学土木工程系,广东广州510640)摘要:广州歌剧院建筑造型奇特,其屋盖与幕墙组成的外围护体系为空间不规则折面组合型体,结构采用了空间折板式三向斜交单层网格结构。
