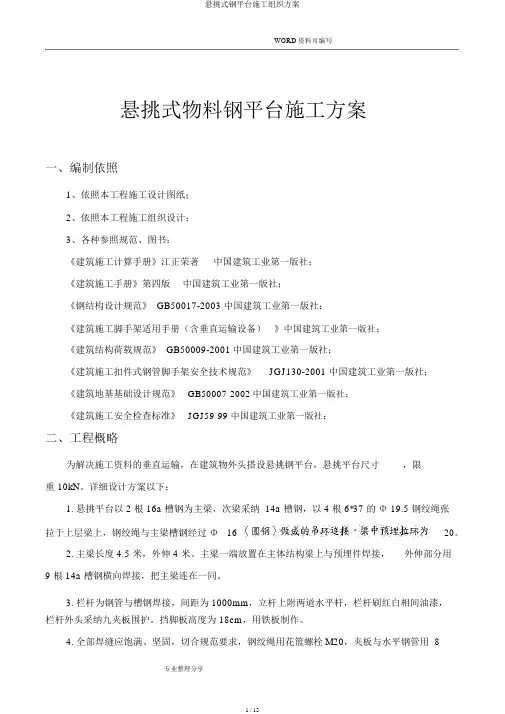

WORD 资料可编写悬挑式物料钢平台施工方案一、编制依照1、依照本工程施工设计图纸；2、依照本工程施工组织设计；3、各种参照规范、图书：《建筑施工计算手册》江正荣著中国建筑工业第一版社；《建筑施工手册》第四版中国建筑工业第一版社；《钢结构设计规范》 GB50017-2003 中国建筑工业第一版社；《建筑施工脚手架适用手册（含垂直运输设备）》中国建筑工业第一版社；《建筑结构荷载规范》 GB50009-2001中国建筑工业第一版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 中国建筑工业第一版社；《建筑地基基础设计规范》GB50007-2002中国建筑工业第一版社；《建筑施工安全检查标准》JGJ59-99 中国建筑工业第一版社；二、工程概略为解决施工资料的垂直运输，在建筑物外头搭设悬挑钢平台，悬挑平台尺寸，限重 10kN。

详细设计方案以下：1.悬挑平台以 2 根 16a 槽钢为主梁，次梁采纳 14a 槽钢，以 4 根 6*37 的Φ 19.5 钢绞绳张拉于上层梁上，钢绞绳与主梁槽钢经过Φ 1620。

2.主梁长度 4.5 米，外伸 4 米。

主梁一端放置在主体结构梁上与预埋件焊接，外伸部分用9 根 14a 槽钢横向焊接，把主梁连在一同。

3.栏杆为钢管与槽钢焊接，间距为 1000mm，立杆上附两道水平杆，栏杆刷红白相间油漆，栏杆外头采纳九夹板围护。

挡脚板高度为 18cm，用铁板制作。

4.全部焊缝应饱满、坚固，切合规范要求，钢绞绳用花篮螺栓M20，夹板与水平钢管用 8号铁丝捆扎坚固。

5.假如本卸料平台放置于露台上，一定在框架梁垫以垫块，保证卸料平台在钢丝绳拉力作用下，露台不受力。

三、整体筹备及施工部署（一）、整体筹备本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充足考虑以下几点：1、架体的结构设计，力争做到结构要安全靠谱，造价经济合理。

2、在规定的条件下和规定的使用限期内，可以充足知足预期的安全性和持久性。

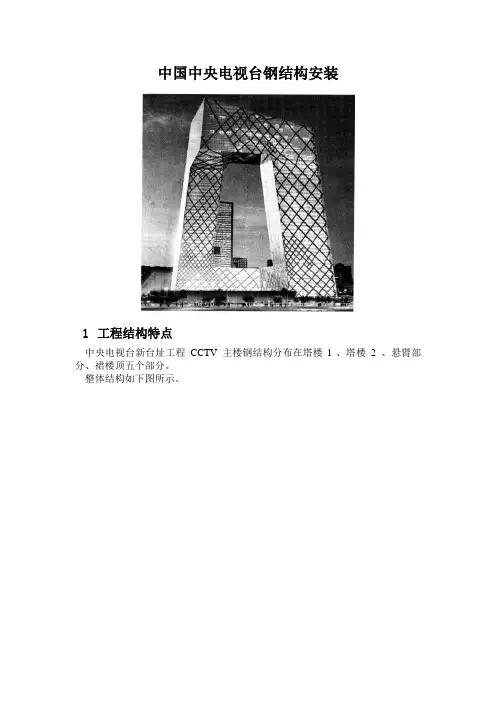

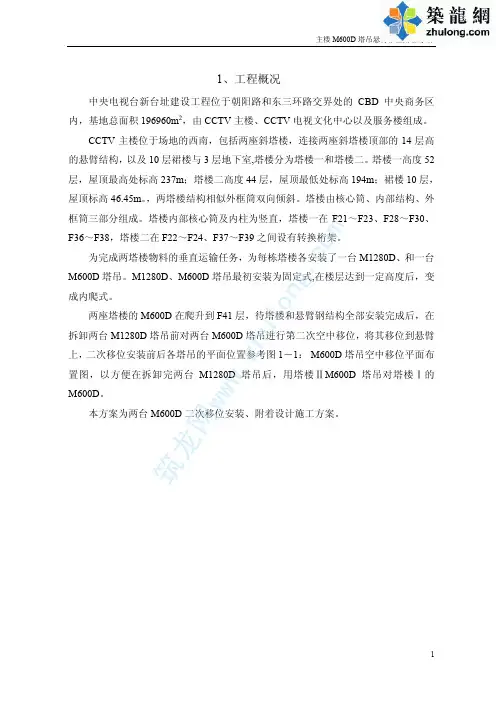

中国中央电视台钢结构安装1工程结构特点中央电视台新台址工程CCTV 主楼钢结构分布在塔楼l 、塔楼 2 、悬臂部分、裙楼顶五个部分。

整体结构如下图所示。

2钢结构安装施工方案2.1钢结构安装方案本工程的钢结构施工以两个塔楼钢结构安装为主导线路，从地下室钢结构安装开始，塔楼钢结构的安装连续进行，直至塔楼顶部，再安装悬臂部分钢结构，最后连接延迟构件，完成塔楼所有构件的安装。

在塔楼施工期间，穿插裙楼钢结构的安装。

( l ）钢结构安装现场共布置7 台塔吊进行安装，塔楼1 布置M1280D 、M760D 动臂式内爬塔吊各一台，塔楼 2 和塔楼 1 相同。

裙楼布置 2 台M440D 动臂固定式塔吊和1 台K50 / 50 平臂固定式塔吊。

( 2）基础底板分层浇筑期间，在施工-16 . 000m 以下底板时埋入钢柱脚锚栓和塔吊基础锚栓，在施工-16 . 000m ~14 . 500m 底板时安装塔吊、吊装首节钢柱。

( 3 ）在地下室施工和地上施工阶段，分别设置钢平台、钢栈桥作为运输通道。

工地现场临时中转场地设置为56m ×l00m ，采用150t 和l00t 履带吊各一台负责到场构件卸车和现场转运装车。

钢构件采用平板车由中转场地转运到吊装区域，由塔吊卸车到钢平台( 4 ）塔楼1 和塔楼2 钢结构安装同步进行，从地下室到顶部不间断连续施工，塔楼钢结构依核心筒、内柱、外框筒的顺序从内向外阶梯式逐步进行安装。

塔楼内两台塔吊每两层爬升一次，分先后爬升，保持钢构件吊装的连续性。

塔楼钢柱梁、转换珩架采用散件安装的方法。

( 5 ）塔吊的使用以钢结构安装为主，白班进行钢结构安装，晚班吊运土建、机电和幕墙材料等。

少量超大超重的设备吊装可以安排在白班进行。

( 6 ）由于外框筒构件的倾斜，在钢结构施工到28 层后，塔楼1 内M760D 塔吊向内侧换位重新安装，钢结构安装到顶部后，悬臂吊装前再使用M760D 塔将M1280D 塔拆除后向悬臂方向换位重新安装。

钢结构电视塔塔楼悬挑施工平台安装工法1.前言近年来，国内许多城市相继开始建造超高层全钢结构的电视发射塔。

全钢结构的电视发射塔往往呈现地域特色，造型别致。

由于电视塔超高及地标属性，不但可承担广播电视信号发射功能。

而且为了更加发挥其文化示范及经济引领作用，对于其功能更是增加了旅游观光、餐饮等功能，而电视塔结构中处于超高空的塔楼就当仁不让的成为这一功能的载体。

这就要求塔楼结构平面尺寸巨大才能满足使用功能要求，造成塔楼结构悬挑增大。

这给塔楼钢结构施工及塔楼外面建筑装饰施工带来极大挑战。

如何安全、高效的解决超高空大悬挑施工平台的安装、拆除是必须解决的难点和重点。

本工法结合周口广播电视多功能发射塔工程的施工经验，编制钢结构电视塔塔楼悬挑施工平台安装工法。

2.工法特点2.0.1平台结构设计采用软件建模及进行受力分析、强度和稳定性验算：1 按照塔楼钢结构平面图纸及施工平台需求，建立平台结构的制作及三维模型，进行塔体结构及平台自身结构的承重受力分析、强度及稳定性验算，解决了平台结构的设计困难。

2 在结构建模完毕，并经过审核后，利用软件功能直接生成钢构件的零部件图及组装图纸、平面定位及立面安装等安装图纸，并为平台安装的支承点进行了设计规划，以指导钢结构制作及现场安装进行。

2.0.1 平台结构采用地面组合加高空吊装组合的方式进行安装：由于平台大悬挑，大跨度的构造，安装完毕后可简化为平面桁架体系，为了节约结构安装时间，提高效率及保证施工质量，结构安装采用地面组合加高空吊装组合的方式进行。

在地面将两榀相邻的桁架梁及其联接横梁组合成单元体，然后用平衡配重吊装方法就位后；再将其他组合件就位后，再安装两组合单元之间的横梁及铺装面，直至完成结构单元的安装。

既节约结构安装时间，又提高效率及保证施工质量、降低施工安全风险。

2.0.2 平台外立面的安全围护结构采用钢丝绳结网立体垂直分段安装：由于悬挑施工处在超高空位置，其外立面的安全维护按照塔楼结构分层安装，在下层平台桁架及上层平台悬挑梁外端焊接U型吊环，作为维护结构主立绳固定节点，然后在立绳上按照规划好的水平间距用绳卡固定水平钢丝绳，当立绳与水平绳形成网状结构后，在其上安装安全网及密目网，完成平台外围护，以保证后续施工的安全。

河南省住房和城乡建设厅关于公布2014年度第一批河
南省省级工法的通知
文章属性
•【制定机关】河南省住房和城乡建设厅
•【公布日期】2014.08.26
•【字号】豫建建[2014]88号
•【施行日期】2014.08.26
•【效力等级】地方规范性文件
•【时效性】现行有效
•【主题分类】机关工作
正文
河南省住房和城乡建设厅关于公布2014年度第一批河南省省
级工法的通知
（豫建建〔2014〕88号）
各省辖市、省直管县（市）住房和城乡建设局（委），郑州航空港经济综合实验区市政建设环保局：
根据《河南省工程建设工法管理实施细则》（豫建建〔2005〕207号）和省厅《关于组织开展2014年度第一批省级工法申报工作的通知》（豫建建〔2014〕33号）要求，我厅组织专家对申报的工法进行了评审，共有107项工法通过评审，批准为2014年度第一批河南省省级工法。

现将名单予以公布。

附件：2014年度第一批河南省省级工法名单
2014年8月26日附件
2014年度第一批河南省省级工法名单。

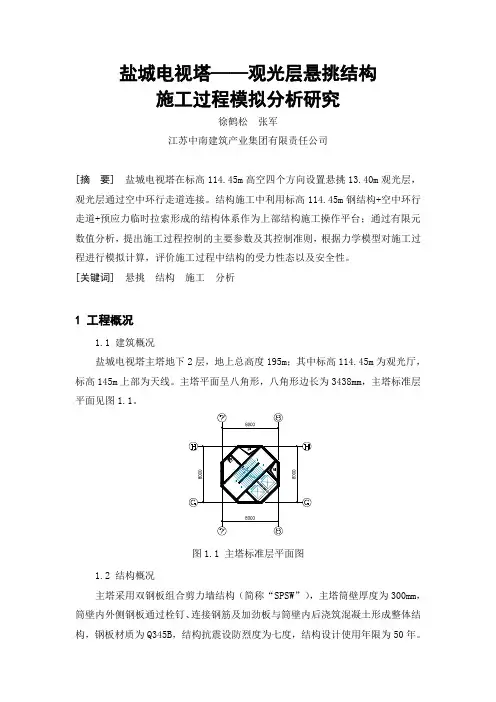

盐城电视塔——观光层悬挑结构施工过程模拟分析研究徐鹤松张军江苏中南建筑产业集团有限责任公司[摘要]盐城电视塔在标高114.45m高空四个方向设置悬挑13.40m观光层，观光层通过空中环行走道连接。

结构施工中利用标高114.45m钢结构+空中环行走道+预应力临时拉索形成的结构体系作为上部结构施工操作平台；通过有限元数值分析，提出施工过程控制的主要参数及其控制准则，根据力学模型对施工过程进行模拟计算，评价施工过程中结构的受力性态以及安全性。

[关键词]悬挑结构施工分析1 工程概况1.1 建筑概况盐城电视塔主塔地下2层，地上总高度195m；其中标高114.45m为观光厅，标高145m上部为天线。

主塔平面呈八角形，八角形边长为3438mm，主塔标准层平面见图1.1。

图1.1 主塔标准层平面图1.2 结构概况主塔采用双钢板组合剪力墙结构（简称“SPSW”），主塔筒壁厚度为300mm，筒壁内外侧钢板通过栓钉、连接钢筋及加劲板与筒壁内后浇筑混凝土形成整体结构，钢板材质为Q345B，结构抗震设防烈度为七度，结构设计使用年限为50年。

主塔标高114.45m处四个方向观光厅结构自主塔筒壁外侧伸出长度为13400mm，上部各通过2根Φ100不锈钢拉杆与主塔筒壁斜拉连接，四个方向观光厅通过空中环行走道相连接。

观光厅结构立面及结构轴测图见图 1.2-1～图1.2-2。

图1.2-1 观光厅结构立面图图1.2-2 观光厅结构轴测图2 观光层结构施工工艺流程观光层结构施工遵循“分单元拼装、分单元对称吊装，设置临时辅助拉索”的原则进行施工。

观光层结构施工总体思路为：利用外施工平台安装标高107.167m斜支撑结构，利用标高114.45m钢结构+空中环形走道+预应力临时拉索形成的结构体系作为上部结构施工操作平台，确保施工阶段安全。

观光层结构的施工工艺流程如图2所示。

图2 观光层结构施工工艺流程图3 研究计算软件采用大型通用有限元软件ANSYS13.0分析计算。

悬挑式钢平台施工方案引言悬挑式钢平台（Cantilever Steel Platform）是一种常用于高空作业的结构，广泛应用于建筑、桥梁、船舶等领域。

本文将介绍悬挑式钢平台的施工方案，包括前期准备、设计方案、施工流程和安全注意事项等内容。

前期准备1.工程测量：在进行悬挑式钢平台施工前，需要对施工地点进行详细的测量，了解地形、地貌及周围环境情况。

2.材料准备：要根据设计方案确定所需的钢材、连接件等材料，并进行采购和验收。

3.人员培训：悬挑式钢平台作业需要具备专业技能的工人参与，因此对作业人员进行培训至关重要。

设计方案悬挑式钢平台施工的设计方案应考虑以下几个方面： - 结构稳定性：设计方案必须考虑到平台结构的稳定性，以确保工作区域安全可靠。

- 荷载计算：要根据实际情况计算悬挑式钢平台所能承受的荷载，确保平台在作业时不会发生变形或倾斜。

- 连接方式：设计连接方式应简单可靠，便于施工和拆卸。

施工流程1.基础施工：首先进行支撑墩基础的施工，确保基础牢固。

2.主体结构搭建：根据设计方案，搭建悬挑式钢平台的主体结构，包括梁、柱等部件的安装。

3.平台搭建：将平台板铺设在主体结构上，确保平整牢固。

4.安全检查：施工完成后，进行全面的安全检查，保证平台符合安全标准。

安全注意事项1.人员防护：施工现场应配备必要的安全设施，工作人员需佩戴头盔、安全带等防护装备。

2.材料堆放：材料堆放要统一规划，并遵守堆放高度和数量的限制，避免降低平台稳定性。

3.风险评估：在施工前应做好风险评估工作，确保不会发生安全事故。

结论悬挑式钢平台作为一种常用的高空作业设备，在施工过程中需要严格遵循设计方案、加强安全管理，确保施工质量和安全。

只有这样，才能保障平台的稳定性和使用安全，满足工程需要。

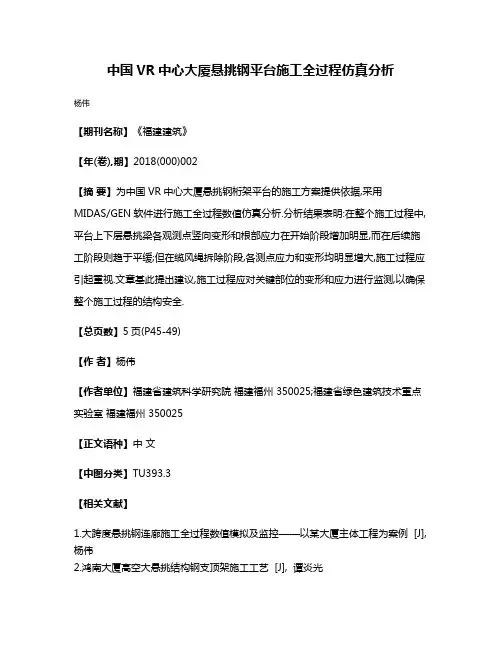

中国VR中心大厦悬挑钢平台施工全过程仿真分析
杨伟
【期刊名称】《福建建筑》
【年(卷),期】2018(000)002
【摘要】为中国VR中心大厦悬挑钢桁架平台的施工方案提供依据,采用
MIDAS/GEN软件进行施工全过程数值仿真分析.分析结果表明:在整个施工过程中,平台上下层悬挑梁各观测点竖向变形和根部应力在开始阶段增加明显,而在后续施工阶段则趋于平缓;但在缆风绳拆除阶段,各测点应力和变形均明显增大,施工过程应引起重视.文章基此提出建议,施工过程应对关键部位的变形和应力进行监测,以确保整个施工过程的结构安全.
【总页数】5页(P45-49)
【作者】杨伟
【作者单位】福建省建筑科学研究院福建福州 350025;福建省绿色建筑技术重点实验室福建福州 350025
【正文语种】中文
【中图分类】TU393.3
【相关文献】
1.大跨度悬挑钢连廊施工全过程数值模拟及监控——以某大厦主体工程为案例 [J], 杨伟
2.鸿南大厦高空大悬挑结构钢支顶架施工工艺 [J], 谭炎光
3.屋面桁架钢构悬挑式大跨度钢桁架无胎架吊装方法——r东南国际航运中心总部大厦(37#地块)C座 [J], 朱智鹏
4.浅谈悬挑工字钢桁架平台在建筑悬挑模板中的应用 [J], 高陈有
5.中国VR中心大厦施工过程及运营期竖向变形模拟分析与监测 [J], 吴铭昊
因版权原因，仅展示原文概要，查看原文内容请购买。

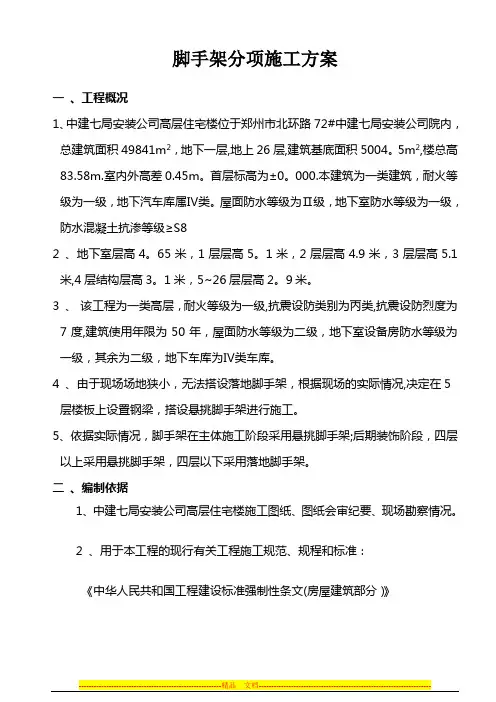

脚手架分项施工方案一、工程概况1、中建七局安装公司高层住宅楼位于郑州市北环路72#中建七局安装公司院内，总建筑面积49841m2，地下一层,地上26层,建筑基底面积5004。

5m2,楼总高83.58m.室内外高差0.45m。

首层标高为±0。

000.本建筑为一类建筑，耐火等级为一级，地下汽车库属Ⅳ类。

屋面防水等级为Ⅱ级，地下室防水等级为一级，防水混凝土抗渗等级≥S82 、地下室层高4。

65米，1层层高5。

1米，2层层高4.9米，3层层高5.1米,4层结构层高3。

1米，5~26层层高2。

9米。

3 、该工程为一类高层，耐火等级为一级,抗震设防类别为丙类,抗震设防烈度为7度,建筑使用年限为50年，屋面防水等级为二级，地下室设备房防水等级为一级，其余为二级，地下车库为Ⅳ类车库。

4 、由于现场场地狭小，无法搭设落地脚手架，根据现场的实际情况,决定在5层楼板上设置钢梁，搭设悬挑脚手架进行施工。

5、依据实际情况，脚手架在主体施工阶段采用悬挑脚手架;后期装饰阶段，四层以上采用悬挑脚手架，四层以下采用落地脚手架。

二、编制依据1、中建七局安装公司高层住宅楼施工图纸、图纸会审纪要、现场勘察情况。

2 、用于本工程的现行有关工程施工规范、规程和标准：《中华人民共和国工程建设标准强制性条文(房屋建筑部分）》《建筑工程施工质量验收统一标准》(GB50300－2001）《混凝土结构工程施工质量验收规范》(GB50204－2002）《建筑施工安全检查标准》（JGJ59-99）《建筑施工高处作业安全技术规程》(JGJ80—91）《混凝土结构工程施工质量验收规范》(GB50204－2002）《建筑施工扣件式钢管脚手架安全技术规范》（JG130-2001)《建筑施工手册》（第四版)（中国建筑工业出版社）《高层建筑施工手册》（第三版）（同济大学出版社)《建筑施工计算手册》(中国建筑工业出版社）三、施工准备1、钢梁：钢梁采用16#工字钢,锚固2.5米，外伸1。

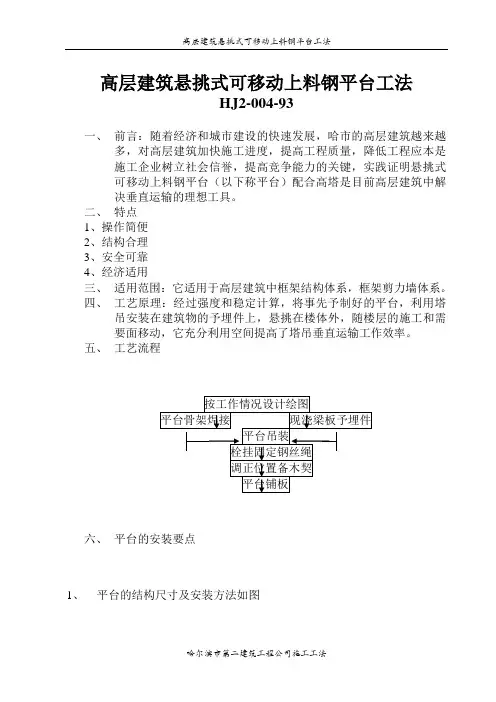

高层建筑悬挑式可移动上料钢平台工法HJ2-004-93一、前言：随着经济和城市建设的快速发展，哈市的高层建筑越来越多，对高层建筑加快施工进度，提高工程质量，降低工程应本是施工企业树立社会信誉，提高竞争能力的关键，实践证明悬挑式可移动上料钢平台（以下称平台）配合高塔是目前高层建筑中解决垂直运输的理想工具。
