水溶性聚乙烯醇纤维

聚乙烯醇 PVA 的用途和应用【新海湾-徐江】聚乙烯醇（简称PVA）外观为白色粉末，是一种用途相当广泛的水溶性高分子聚合物，性能介于塑料和橡胶之间，它的用途可分为纤维和非纤维两大用途。

由于PVA具有独特的强力粘接性、皮膜柔韧性、平滑性、耐油性、耐溶剂性、保护胶体性、气体阻绝性、耐磨性以及经特殊处理具有的耐水性，因此除了作纤维原料外，还被大量用于生产涂料、粘合剂、纸品加工剂、乳化剂、分散剂、薄膜等产品，应用范围遍及纺织、食品、医药、建筑、木材加工、造纸、印刷、农业、钢铁、高分子化工等行业。

产品性能：聚乙烯醇树脂系列产品系白色固体，外型分絮状、颗粒状、粉状三种；无毒无味、无污染，可在80--90℃水中溶解。

其水溶液有很好的粘接性和成膜性；能耐油类、润滑剂和烃类等大多数有机溶剂；具有长链多元醇酯化、醚化、缩醛化等化学性质。

产品用途：主要用于纺织行业经纱浆料、织物整理剂、维尼纶纤维原料；建筑装潢行业107胶、内外墙涂料、粘合剂；化工行业用作聚合乳化剂、分散剂及聚乙烯醇缩甲醛、缩乙醛、缩丁醛树脂；造纸行业用作纸品粘合剂；农业方面用于土壤改良剂、农药粘附增效剂和聚乙烯醇薄膜；还可用于日用化妆品及高频淬火剂等方面。

使用方法：聚乙烯醇树脂系列产品均可以在95℃以下的热水中溶解，但由于聚合度、醇解度高低的不同，醇解方式等不同在溶解时间、温度上有一定的差异，因此在使用不同品牌聚乙烯醇树脂时，溶解方法和时间需要进行摸索。

溶解时，可边搅拌边将本品缓缓加入20℃左右的冷水中充分溶胀、分散和挥发性物资的逸出（切勿在40℃以上的水中加入该产品直接进行溶解，以避免出现包状和皮溶内生现象），而后升温到95℃左右加速溶解，并保温2～小时，直到溶液不再含有微小颗粒，再经过28目不锈钢过滤杂质后，即可备用。

搅拌速度 70～100转／分，升温时，可采用夹套、水浴等间接加热方式，也可采用水蒸汽直接加热；但是，不可用明火直接加热，以免局部过热而分解，若没有搅拌机，可用蒸汽以切线方向吹入的方法，进行溶解。

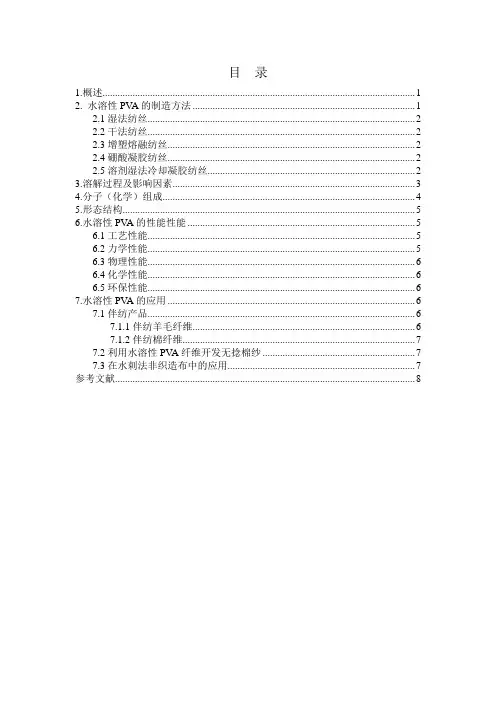

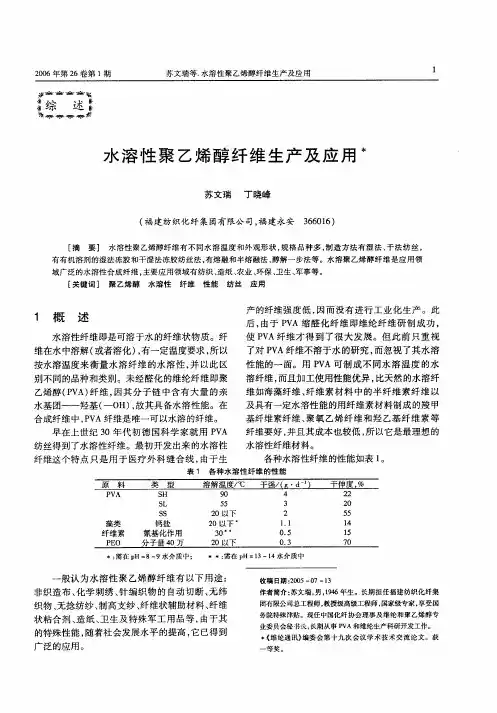

目录1.概述 (1)2. 水溶性PV A的制造方法 (1)2.1湿法纺丝 (2)2.2干法纺丝 (2)2.3增塑熔融纺丝 (2)2.4硼酸凝胶纺丝 (2)2.5溶剂湿法冷却凝胶纺丝 (2)3.溶解过程及影响因素 (3)4.分子（化学）组成 (4)5.形态结构 (5)6.水溶性PV A的性能性能 (5)6.1工艺性能 (5)6.2力学性能 (5)6.3物理性能 (6)6.4化学性能 (6)6.5环保性能 (6)7.水溶性PV A的应用 (6)7.1伴纺产品 (6)7.1.1伴纺羊毛纤维 (6)7.1.2伴纺棉纤维 (7)7.2利用水溶性PV A纤维开发无捻棉纱 (7)7.3在水刺法非织造布中的应用 (7)参考文献 (8)水溶性维纶纤维1.概述水溶性纤维是一种能在水中溶解或遇水缓慢水解成水溶性分子(或化合物)的纤维。

较有代表性的是水溶性聚乙烯醇（PVA)纤维，其商品名是水溶性维纶纤维，海藻纤维、羧甲基纤维素纤维等也属于水溶性纤维。

维纶是聚乙烯醇缩甲醛纤维的商品名称，是以聚乙烯醇(PVA)为原料纺制成的合纤维。

聚乙烯醉简称PVA，水溶性聚乙烯醇纤维又叫做水溶性PVA，是改性聚乙烯醇纤维。

由于其大分子链上有许多羟基，通过降低PVA相对分子质量和增加分子间距离，使水分子容易渗透到大分子侧基中，因此具有水溶性，且在一定温度的水中纤维能全部溶解。

水溶性PVA纤维是目前世界上生产的唯一溶于水的合成纤维，它不仅成本低，而且性能也是其他水溶性纤维所不能比拟的。

日本早在20世纪60年代就开始了水溶性PVA纤维的工业化生产。

为了降低纤维在水中的溶解温度，减小溶解时和高湿度时的收缩率，提高纤维强度，减少纤维之间的粘连，使纤维易保存等多种功能，日本可乐丽公司(KURARAY)发表过许多这方面的相关专利和文章，至1995年已取得许多进展。

1996年该公司宣布用无公害的溶剂湿法冷却凝胶纺丝法制得具有热黏、低温水溶可乐纶K—Ⅱ系列纤维。

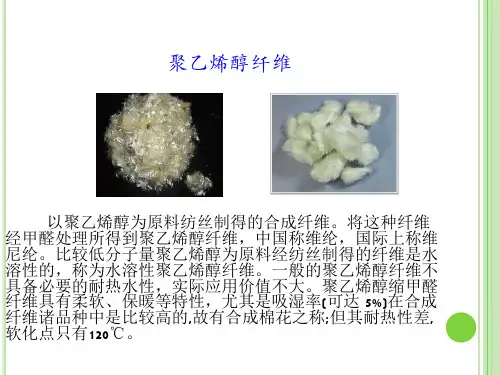

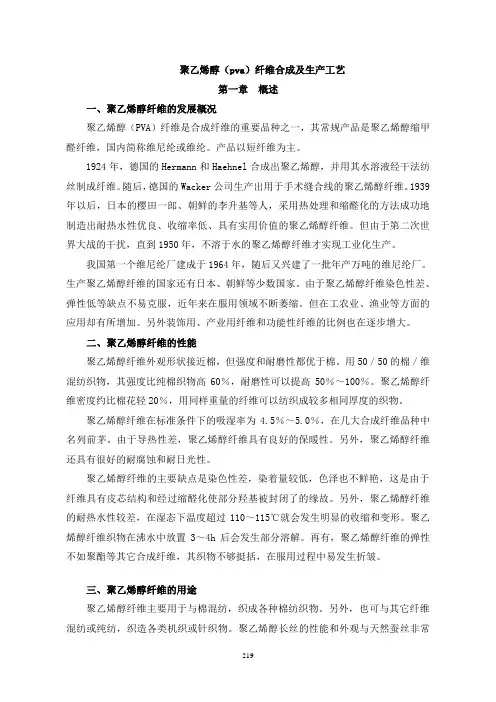

聚乙烯醇（pva）纤维合成及生产工艺第一章概述一、聚乙烯醇纤维的发展概况聚乙烯醇（PVA）纤维是合成纤维的重要品种之一，其常规产品是聚乙烯醇缩甲醛纤维，国内简称维尼纶或维纶。

产品以短纤维为主。

1924年，德国的Hermann和Haehnel合成出聚乙烯醇，并用其水溶液经干法纺丝制成纤维。

随后，德国的Wacker公司生产出用于手术缝合线的聚乙烯醇纤维。

1939年以后，日本的樱田一郎、朝鲜的李升基等人，采用热处理和缩醛化的方法成功地制造出耐热水性优良、收缩率低、具有实用价值的聚乙烯醇纤维。

但由于第二次世界大战的干扰，直到1950年，不溶于水的聚乙烯醇纤维才实现工业化生产。

我国第一个维尼纶厂建成于1964年，随后又兴建了一批年产万吨的维尼纶厂。

生产聚乙烯醇纤维的国家还有日本、朝鲜等少数国家。

由于聚乙烯醇纤维染色性差、弹性低等缺点不易克服，近年来在服用领域不断萎缩。

但在工农业、渔业等方面的应用却有所增加。

另外装饰用、产业用纤维和功能性纤维的比例也在逐步增大。

二、聚乙烯醇纤维的性能聚乙烯醇纤维外观形状接近棉，但强度和耐磨性都优于棉。

用50／50的棉／维混纺织物，其强度比纯棉织物高60％，耐磨性可以提高50％～100％。

聚乙烯醇纤维密度约比棉花轻20％，用同样重量的纤维可以纺织成较多相同厚度的织物。

聚乙烯醇纤维在标准条件下的吸湿率为4.5％～5.0％，在几大合成纤维品种中名列前茅。

由于导热性差，聚乙烯醇纤维具有良好的保暖性。

另外，聚乙烯醇纤维还具有很好的耐腐蚀和耐日光性。

聚乙烯醇纤维的主要缺点是染色性差，染着量较低，色泽也不鲜艳，这是由于纤维具有皮芯结构和经过缩醛化使部分羟基被封闭了的缘故。

另外，聚乙烯醇纤维的耐热水性较差，在湿态下温度超过110～115℃就会发生明显的收缩和变形。

聚乙烯醇纤维织物在沸水中放置3～4h后会发生部分溶解。

再有，聚乙烯醇纤维的弹性不如聚酯等其它合成纤维，其织物不够挺括，在服用过程中易发生折皱。

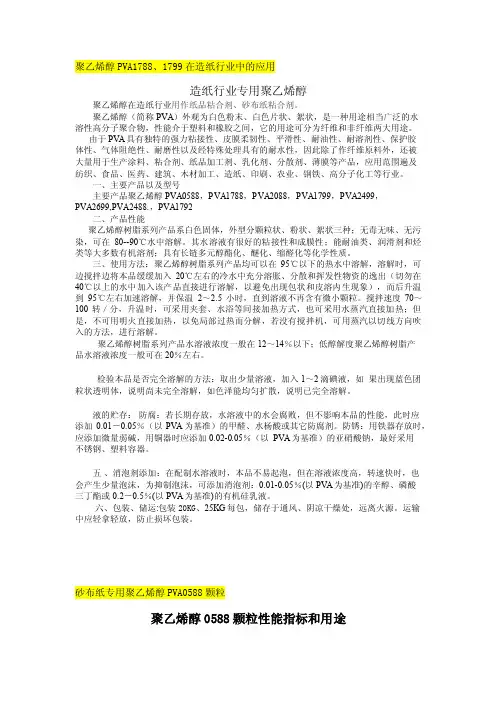

聚乙烯醇PVA1788、1799在造纸行业中的应用造纸行业专用聚乙烯醇聚乙烯醇在造纸行业用作纸品粘合剂、砂布纸粘合剂。

聚乙烯醇（简称PVA）外观为白色粉末、白色片状、絮状，是一种用途相当广泛的水溶性高分子聚合物，性能介于塑料和橡胶之间，它的用途可分为纤维和非纤维两大用途。

由于PVA具有独特的强力粘接性、皮膜柔韧性、平滑性、耐油性、耐溶剂性、保护胶体性、气体阻绝性、耐磨性以及经特殊处理具有的耐水性，因此除了作纤维原料外，还被大量用于生产涂料、粘合剂、纸品加工剂、乳化剂、分散剂、薄膜等产品，应用范围遍及纺织、食品、医药、建筑、木材加工、造纸、印刷、农业、钢铁、高分子化工等行业。

一、主要产品以及型号主要产品聚乙烯醇PVA0588，PVA1788，PVA2088，PVA1799，PVA2499，PVA2699,PVA2488.，PVA1792二、产品性能聚乙烯醇树脂系列产品系白色固体，外型分颗粒状、粉状、絮状三种；无毒无味、无污染，可在80--90℃水中溶解。

其水溶液有很好的粘接性和成膜性；能耐油类、润滑剂和烃类等大多数有机溶剂；具有长链多元醇酯化、醚化、缩醛化等化学性质。

三、使用方法：聚乙烯醇树脂系列产品均可以在95℃以下的热水中溶解，溶解时，可边搅拌边将本品缓缓加入20℃左右的冷水中充分溶胀、分散和挥发性物资的逸出（切勿在40℃以上的水中加入该产品直接进行溶解，以避免出现包状和皮溶内生现象），而后升温到95℃左右加速溶解，并保温2～2.5小时，直到溶液不再含有微小颗粒。

搅拌速度70～100转／分，升温时，可采用夹套、水浴等间接加热方式，也可采用水蒸汽直接加热；但是，不可用明火直接加热，以免局部过热而分解，若没有搅拌机，可用蒸汽以切线方向吹入的方法，进行溶解。

聚乙烯醇树脂系列产品水溶液浓度一般在12～14％以下；低醇解度聚乙烯醇树脂产品水溶液浓度一般可在20％左右。

检验本品是否完全溶解的方法：取出少量溶液，加入1～2滴碘液，如果出现蓝色团粒状透明体，说明尚未完全溶解，如色泽能均匀扩散，说明已完全溶解。

聚乙烯醇一种水溶性聚乙烯醇纤维及其制备方法，其特点是将聚合度500～2000和醇解度75-99mo1％的聚乙烯醇100份，用二甲基亚砜/水＝90～70∶10～30的混合溶剂200～400份，加入不锈钢溶解釜中，在搅拌下于温度80-120℃，压力-0.01～-0.08MPa，溶解3～4小时，配成纺丝溶液，经过滤、脱泡、干湿法纺丝和后处理，获得水溶性聚乙烯醇纤维，该纤维水溶温度10～90℃，强度≥3.5cN/dtex，它具有如下优良性质：溶解性PVA溶于水，水温越高则溶解度越大，但几乎不溶于有机溶剂。

即：亲和润湿一溶胀一无限溶胀一溶解。

成膜性PVA易成膜，其膜的机械性能优良，膜的拉伸强度随聚合度、醇解度升高而增强。

粘接性PVA与亲水性的纤维素有很好的粘接力。

一般情况，聚合度、醇解度越高，粘接强度越强。

热稳定性PVA粉末加热到100℃左右时，外观逐渐发生变化。

部分醇解的PVA 在190℃左右开始熔化，200℃时发生分解。

完全醇解的PVA在230℃左右才开始熔化，240℃时分解。

热裂解实验表明：聚合度越低，重量减少越快；醇解度越高，分解时间越短。

目前，医用的PVA有PVA05-88，PVAl7-88，PVA-124等规格，聚乙烯醇用途和应用使用方法：聚乙烯醇树脂系列产品均可以在95℃以下的热水中溶解，但由于聚合度、醇解度高低的不同，醇解方式等不同在溶解时间、温度上有一定的差异，因此在使用不同品牌聚乙烯醇树脂时，溶解方法和时间需要进行摸索。

溶解时，可边搅拌边将本品缓缓加入20℃左右的冷水中充分溶胀、分散和挥发性物资的逸出（切勿在40℃以上的水中加入该产品直接进行溶解，以避免出现包状和皮溶内生现象），而后升温到95℃左右加速溶解，并保温2～2.5小时，直到溶液不再含有微小颗粒，再经过28目不锈钢过滤杂质后，即可备用。

搅拌速度70～100转／分，升温时，可采用夹套、水浴等间接加热方式，也可采用水蒸汽直接加热；但是，不可用明火直接加热，以免局部过热而分解，若没有搅拌机，可用蒸汽以切线方向吹入的方法，进行溶解。

聚乙烯醇1799溶解方法
聚乙烯醇（Polyvinyl alcohol，PVA）是一种无毒、无味、无色的高分子材料，是一
种重要的合成纤维、塑料、胶粘剂和涂料的原料。

聚乙烯醇1799是指平均聚合度为1799
的PVA，它具有优异的水溶性和胶性能，广泛应用于纺织、造纸、食品包装等领域。

下面
介绍其溶解方法。

1. 水溶法: 聚乙烯醇1799的最常见溶解方法是用水将其溶解。

在溶解过程中要注意，切不可添加过多的溶剂。

首先在容器中加入一定量的水，然后慢慢的向水中加入聚乙烯醇，边搅拌边加入，直到完全溶解即可。

3. 二氧化硅溶解法: 这种方法需要将聚乙烯醇与二氧化硅混合，在加入水或乙醇溶解。

首先将聚乙烯醇和二氧化硅混合均匀，然后再向其中加入水或乙醇，边搅拌边加入，
直到完全溶解即可。

4. 离子交换树脂法: 这种方法需要在交换树脂中进行。

在使用之前先用去离子水冲
洗树脂，然后加入适量的交换树脂到 PVA 溶液中，搅拌均匀，放置一段时间让树脂将
PVA 吸附，然后对溶液进行真空脱气。

5. 热溶法: 这种方法通常用于低聚物的制备。

将聚乙烯醇粉末加入熔融的溶剂中进
行溶解。

这种方法不用考虑水或乙醇从中剥离的问题，但需要小心控制温度。

综上所述，聚乙烯醇1799的溶解方法可以通过水溶法、乙醇溶解法、二氧化硅溶解法、离子交换树脂法和热溶法来完成。

不同的方法具有各自的优缺点，在选用时应根据实际需
要进行选择。
