聚乙烯醇纤维

我公司生产的“V”牌水溶性聚乙烯醇短纤维性能良好，先后荣获湖南省名牌产品、湖南省出口名牌产品等荣誉称号。

产品特点：水溶性聚乙烯醇短纤维是以聚乙烯醇为原料，经湿法纺丝、热处理、常温水卷曲上油制得的纤维。

它具有较好的物理和机械性能，能够在一定温度下溶解于水，干热稳定性较好。

其缺点是：弹性和染色性能差。

主要用途：由于水溶性聚乙烯醇短纤维具有溶于水的特殊性能，可广泛用作无纺布、造纸、纺织、医疗卫生用品等行业的原料。

采用水溶性聚乙烯醇短纤维作原料进行纺织加工成薄纱或通过非织造加工成无纺布，可用作绣花底布，绣制出各种图案的花边；也可用作妇女卫生巾、小儿尿布、医疗卫生用品，还可用作甜菜育苗、农作物和果树栽培的覆盖物。

水溶性聚乙烯醇短纤维在纺织过程中应用可提高纺纱支数、改善上浆均匀性和纺制无捻纱等。

品种规格：产品规格主要有1.44dtex×44mm、1.56dtex×38mm、2.00dtex×38mm，同时也可以生产线密度为1.11dtex～8.89dtex，长度为4mm～70mm的水溶性聚乙烯醇短纤维。

使用环境条件：使用温度为20°C~0°C，相对湿度60%~0%。

质量要求（执行标准：Q/OWAL030-2007）包装：该产品包装袋采用涂塑丙纶编织袋该产品成包规格为1040mm×700mm×600mm该产品每包重量为（160±10）Kg贮运：1、在运输和贮存中不得使产品污损和受潮。

2、贮存包装件的仓库应做到防潮、防湿、防水、防火，并注意适当通风。

供货价格：产品价格随行就市，双方协商确定。

Characteristic:this product is a kind of fiber made from PVA through wet spinning,heat treatment and crimping-oiling in water at normal temperature.it is good in dry heatstability,physical and mechanical properties.the remarkable characteristic is its total dissolving in water at a range of temperature.Application:water soluble PVA cutting fiber has many special uses for its water solubility.it is widely used in non-woven fabric,papermaking,spinning and weaving,medical treatment and health care,etc.Especially,woven or non-woven fabrics made from it are used as embroidery linings,on which various lace designs can be embroidered,and after it is dissolved,all kinds of beautiful laces come into being.besides,it can extensively be used to produce sanitary sheets for women,baby napkins,medical and sanitary articles.in addition,it can also be used for vegetable seedings,planting crops and fruit trees to improve the output.this fiber can be used in textile to increase yarn count,level sizing and spin twistless yarn,etc.Specification:the major specification are 1.44dtex x 44mm,1.56dtex x 38kmm and 2.0dtex x38mm.the fiber with line density of 1.11-8.89detex and length 4-70mm can be made.Condition for use this fiberthe temperature for its use is between 20-30℃,and the relative humidity is 60-70% quality standardPacking:packing with p.p woven bag and standard weight for each bag is 165kg。

高强高模聚乙烯醇纤维说明高强高模聚乙烯醇纤维简称（高强高模PV A纤维）是一种具有高抗拉强度、高杨氏模量、高耐碱性的合成纤维，该纤维是密度大、直径小，许多性能都优于其它合成纤维，同时对水泥、石膏等基材具有极强的亲和力。

一高强高模聚乙烯醇纤维的技术指标项目指标纤维直径(dtex) 2.0±2 （12±2μm）抗拉强度(cn/dtex) ≧ 11 (1428MPa)杨氏模量（cn/dtex）≧ 290 (37.9GPa)断裂伸度（%） 6～8密度（g/cm3） 1.3耐热水性（o C）≧ 104干热软化点（o C）≧ 216二不同有机纤维的物理力学性能三高强高模聚乙烯醇纤维应用我们只需要在水泥、石膏等基材中均匀加入0.3%～0.5%的高强高模聚乙烯醇纤维及少量的高分子聚合物，我们就可以有效的改变水泥、石膏等基材的脆性、消除这些基材在水化过程中产生的裂纹。

由于纤维的存在既消耗了能量又缓解了应力，阻止裂纹进一步发展，起到了阻断裂缝的作用，所以在水泥、石膏制品内掺入少量高强高模聚乙烯醇纤维，可以达到：1 提高基体的抗拉强度。

2 阻止基体原有缺陷裂缝的扩展，并延缓新裂缝的出现，提高耐水性、抗渗性、抗冻性。

3 提高基体的变形能力，从而改善其韧性和抗冲击能力。

由于参有高强高模聚乙烯醇纤维的基材可具有以上能力，所以可广泛应用于：1 大体积砂浆/混凝土浇筑2 工业及民用建筑的屋顶处理，地下室防水，内外墙薄抹灰砂浆3 粉体建材、抗裂砂浆、保温砂浆、粉刷石膏、粉刷腻子、嵌缝腻子4 道路、桥梁、高速公路的路面及护栏5 水坝、水池、停车场、飞机跑道及停机坪等混凝土浇筑。

6 隧道、矿井、地铁、边坡面等喷射混凝土7沿海滩涂、堤坝、盐碱地带、化工腐蚀场地。

8混凝土构件、欧式构件、城市艺术雕塑、预应力砼管、板材9轻质隔墙板、GRC板、保温板、装饰板、FC板。

目录1.概述 (1)2. 水溶性PV A的制造方法 (1)2.1湿法纺丝 (2)2.2干法纺丝 (2)2.3增塑熔融纺丝 (2)2.4硼酸凝胶纺丝 (2)2.5溶剂湿法冷却凝胶纺丝 (2)3.溶解过程及影响因素 (3)4.分子（化学）组成 (4)5.形态结构 (5)6.水溶性PV A的性能性能 (5)6.1工艺性能 (5)6.2力学性能 (5)6.3物理性能 (6)6.4化学性能 (6)6.5环保性能 (6)7.水溶性PV A的应用 (6)7.1伴纺产品 (6)7.1.1伴纺羊毛纤维 (6)7.1.2伴纺棉纤维 (7)7.2利用水溶性PV A纤维开发无捻棉纱 (7)7.3在水刺法非织造布中的应用 (7)参考文献 (8)水溶性维纶纤维1.概述水溶性纤维是一种能在水中溶解或遇水缓慢水解成水溶性分子(或化合物)的纤维。

较有代表性的是水溶性聚乙烯醇（PVA)纤维，其商品名是水溶性维纶纤维，海藻纤维、羧甲基纤维素纤维等也属于水溶性纤维。

维纶是聚乙烯醇缩甲醛纤维的商品名称，是以聚乙烯醇(PVA)为原料纺制成的合纤维。

聚乙烯醉简称PVA，水溶性聚乙烯醇纤维又叫做水溶性PVA，是改性聚乙烯醇纤维。

由于其大分子链上有许多羟基，通过降低PVA相对分子质量和增加分子间距离，使水分子容易渗透到大分子侧基中，因此具有水溶性，且在一定温度的水中纤维能全部溶解。

水溶性PVA纤维是目前世界上生产的唯一溶于水的合成纤维，它不仅成本低，而且性能也是其他水溶性纤维所不能比拟的。

日本早在20世纪60年代就开始了水溶性PVA纤维的工业化生产。

为了降低纤维在水中的溶解温度，减小溶解时和高湿度时的收缩率，提高纤维强度，减少纤维之间的粘连，使纤维易保存等多种功能，日本可乐丽公司(KURARAY)发表过许多这方面的相关专利和文章，至1995年已取得许多进展。

1996年该公司宣布用无公害的溶剂湿法冷却凝胶纺丝法制得具有热黏、低温水溶可乐纶K—Ⅱ系列纤维。

悬浮接枝共聚改性聚乙烯醇纤维的制备及应用悬浮接枝共聚改性聚乙烯醇纤维的制备及应用摘要：聚乙烯醇（Polyvinyl alcohol，简称PVA）是一种优良的合成纤维材料，广泛应用于纺织、医疗、食品等领域。

然而，优势也伴随着劣势，PVA纤维的亲水性和柔软性限制了其在一些领域的应用。

为了解决这个问题，人们通过悬浮接枝共聚改性的方法，对PVA纤维进行改性，改善其性能。

本文主要探讨了悬浮接枝共聚改性聚乙烯醇纤维的制备工艺和应用。

关键词：悬浮接枝共聚，改性，聚乙烯醇纤维，亲水性1. 引言聚乙烯醇纤维作为一种具有良好物理性质和化学稳定性的合成纤维材料，被广泛应用于纺织、医疗和食品等领域。

然而，PVA纤维的亲水性和柔软性限制了其在一些领域的应用。

因此，对PVA纤维进行改性成为一项重要的研究方向。

2. 悬浮接枝共聚改性的方法悬浮接枝共聚改性是对PVA纤维进行改性的一种有效方法。

该方法通过在PVA纤维表面接枝共聚一定的单体，改善其性能。

常用的改性单体有丙烯酸和丙烯酸酯类。

改性的具体过程包括悬浮聚合、接枝共聚和后处理等步骤。

其中，悬浮聚合是通过溶剂溶解PVA纤维，将单体分散在溶液中，再加入引发剂进行聚合反应。

接枝共聚是指将改性单体接枝到PVA纤维表面，使改性单体共聚到纤维上。

后处理是为了去除未反应的单体和引发剂残留。

3. 改性纤维性能的研究改性后的PVA纤维在界面活性剂、耐热性、耐酸碱性和拉伸性能等方面都有显著提升。

界面活性剂改性可以使纤维表面形成一层较为致密的涂层，提高其耐水性和抗污染性。

耐热性改良则能够使纤维在高温下保持稳定性，防止纤维熔化变形。

另外，改性后的纤维在耐酸碱性和拉伸性能方面也有一定的改善。

4. 悬浮接枝共聚改性聚乙烯醇纤维的应用悬浮接枝共聚改性后的PVA纤维在医疗、水处理和纺织等领域有广泛的应用前景。

在医疗领域，改性后的PVA纤维可以用于制备生物降解材料，如可降解缝线和医疗敷料。

在水处理领域，改性纤维可以用于制备高效吸附剂，用于水污染物的去除。

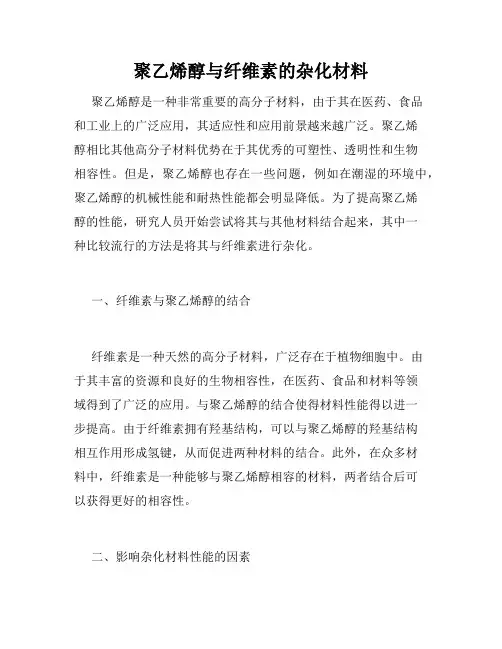

聚乙烯醇与纤维素的杂化材料聚乙烯醇是一种非常重要的高分子材料，由于其在医药、食品和工业上的广泛应用，其适应性和应用前景越来越广泛。

聚乙烯醇相比其他高分子材料优势在于其优秀的可塑性、透明性和生物相容性。

但是，聚乙烯醇也存在一些问题，例如在潮湿的环境中，聚乙烯醇的机械性能和耐热性能都会明显降低。

为了提高聚乙烯醇的性能，研究人员开始尝试将其与其他材料结合起来，其中一种比较流行的方法是将其与纤维素进行杂化。

一、纤维素与聚乙烯醇的结合纤维素是一种天然的高分子材料，广泛存在于植物细胞中。

由于其丰富的资源和良好的生物相容性，在医药、食品和材料等领域得到了广泛的应用。

与聚乙烯醇的结合使得材料性能得以进一步提高。

由于纤维素拥有羟基结构，可以与聚乙烯醇的羟基结构相互作用形成氢键，从而促进两种材料的结合。

此外，在众多材料中，纤维素是一种能够与聚乙烯醇相容的材料，两者结合后可以获得更好的相容性。

二、影响杂化材料性能的因素与纤维素杂化的聚乙烯醇材料性能与多种因素有关。

首先，纤维素形态是影响这种材料性能的主要因素之一。

纤维素可以以不同的形态存在，例如纤维状、颗粒状、纳米状等等。

每种形态都会对材料的性能产生巨大的影响。

例如，在常温常压下纤维状的纤维素与聚乙烯醇的相互作用更加紧密，这有助于提高材料的强度。

而以纳米状存在的纤维素则有更大的表面积，同时可以改善材料的流动性和透明性。

其次，纤维素质量也是材料性能的一个重要因素。

质量可以通过不同的处理方式进行控制。

例如，对纤维素进行磨碎和去除杂质可以提高其质量和纯度。

如果混合有其他杂质，会影响材料的相容性和机械性能等。

另外，纤维素的含量也会对杂化材料性能的影响。

低含量的纤维素使得材料更加透明，同时还可以保持聚乙烯醇的可塑性。

但是当含量过高时，纤维素的存在会削弱聚乙烯醇的结构，从而影响材料的机械强度和硬度。

三、应用展望将聚乙烯醇与纤维素结合起来的杂化材料应用前景广阔。

由于聚乙烯醇和纤维素原材料广泛、易得，可广泛应用于塑料袋、纸张、编织物、吸收材料和包装材料等领域。

聚乙烯醇湿法纺丝实验一、实验目的聚乙烯醇（PVA）纤维的常规产品是聚乙烯醇缩甲醛纤维，国内简称维纶。

聚乙烯醇纤维的生产过程是一个典型的湿法纺丝过程。

聚乙烯醇采用水为溶剂、以硫酸钠水溶液为凝固剂。

便于学生操作。

聚乙烯醇湿法纺丝综合实验拟达到以下目的：1.了解化学纤维湿法纺丝的工艺过程；2.掌握聚乙烯醇湿法纺丝的基本原理、主要工艺参数的控制；3.初步掌握湿法纺丝的基本操作技能。

二、实验原理PVA使用前要进行水洗，其目的是为了降低PVA物料中醋酸钠含量，使之不超过0.05％～0.2％，否则将使纤维在热处理时发生碱性着色。

通过水洗，还可以除去物料中一部分相对分子质量过低的PVA，改善其相对分子质量的多分散性。

另外，水洗过程中，PVA 发生适度膨润，有利于溶解。

从喷丝孔喷出的PVA原液细流进入硫酸钠水溶液组成的凝固浴，随着细流中水分的不断向外扩散，凝固层逐渐增厚，形成皮层。

同时，凝固浴中的硫酸钠也透过皮层进入细流内部，即发生双扩散现象。

当原液细流中的硫酸钠含量达到使细流中剩余PVA水溶液完全凝固所需的临界浓度时，这部分尚未凝固的原液会迅速全部固化，形成空隙较多、结构疏松的芯层。

拉伸过程中，纤维大分子在外力作用下沿纤维轴向择优排列，取向度和结晶度都有明显提高。

初生纤维的拉伸一般是在不同介质中分段进行的。

初生纤维一般要经过导丝盘拉伸、湿热拉伸、干热拉伸。

PVA纤维在热处理中，在除去剩余水分和大分子间形成氢键的同时，纤维的结晶度可达60％左右。

随着结晶度的提高，纤维中大分子的自由羟基减少，耐热水性即水中软化点得到提高，使纤维能够承受后续的缩醛化处理。

为了改进纤维的耐热水性，还需要对纤维进行缩醛化处理。

PVA大分子上的羟基与甲醛作用，使羟基封闭的反应。

聚乙烯醇缩甲醛纤维有较好的耐热水性，在水中的软化点达到110～115℃。

缩醛化反应中，甲醛与PVA大分子上的羟基主要发生分子内缩合：三、实验原料和设备1. 实验中使用的PVA为纤维级，平均聚合度1750±50。

聚乙烯醇静电纺丝的机理聚乙烯醇（Polyvinyl alcohol，PVA）静电纺丝是一种常用的纳米纤维制备技术，在纳米材料领域具有广泛的应用前景。

该技术可以将聚乙烯醇溶液中的纤维通过电场引力拉伸成细长的纳米纤维，从而制备出具有高比表面积、高强度和优异性能的纳米纤维材料。

聚乙烯醇静电纺丝的机理主要包括电荷离子化、电荷积聚和纤维拉伸三个过程。

首先，将聚乙烯醇分散在溶剂中，形成聚乙烯醇溶液。

在溶液中，聚乙烯醇分子中的羟基（-OH）和甲基（-CH3）在水中解离为负离子（OH-）和正离子（CH3+），产生电荷。

当电场作用于溶液中时，正离子受到电场引力的作用向负电极方向迁移，负离子向正电极方向迁移，产生电荷离子化作用。

接下来，电荷开始积聚。

由于电场的存在，正离子和负离子在电场中会偏离他们原本的轨道，形成积聚，当积聚到一定的程度时，正离子和负离子之间会发生中和反应，形成一个由等量正负电荷组成的薄膜。

这个薄膜在电场的作用下，会继续被拉伸成纤维状，形成聚乙烯醇纳米纤维。

最后，纤维开始拉伸。

在电场的作用下，薄膜中的正负电荷受到电场引力的作用，开始拉伸成细长的纤维。

在纤维的拉伸过程中，溶剂的挥发和聚合物的质量浓缩也会同时发生。

随着纤维的拉伸，原本体积较大的溶剂会逐渐挥发，导致纤维中的聚乙烯醇浓度增加，从而加强了纤维的拉伸力。

聚乙烯醇静电纺丝的机理受到多种因素的影响，包括聚乙烯醇溶液的浓度、电场强度、电极形状和距离、溶液性质等。

聚乙烯醇溶液的浓度越高，纤维的直径越大，强度越高。

电场强度越大，纤维拉伸得越长，直径越小。

电极的形状和距离会影响纤维的形成和排列方式。

总结起来，聚乙烯醇静电纺丝是通过电荷离子化、电荷积聚和纤维拉伸三个过程实现的。

在电场的作用下，聚乙烯醇溶液中的正负离子受到电场引力的作用，形成一个由等量正负电荷组成的薄膜，然后薄膜开始被拉伸成细长的纳米纤维。

聚乙烯醇静电纺丝的机理受到多种因素的影响，包括溶液浓度、电场强度等。

聚乙烯醇（pva）纤维合成第一节概述一、聚乙烯醇纤维的发展概况聚乙烯醇（PVA）纤维是合成纤维的重要品种之一，其常规产品是聚乙烯醇缩甲醛纤维，国内简称维尼纶或维纶。

产品以短纤维为主。

1924年，德国的Hermann和Haehnel合成出聚乙烯醇，并用其水溶液经干法纺丝制成纤维。

随后，德国的Wacker公司生产出用于手术缝合线的聚乙烯醇纤维。

1939年以后，日本的樱田一郎、朝鲜的李升基等人，采用热处理和缩醛化的方法成功地制造出耐热水性优良、收缩率低、具有实用价值的聚乙烯醇纤维。

但由于第二次世界大战的干扰，直到1950年，不溶于水的聚乙烯醇纤维才实现工业化生产。

我国第一个维尼纶厂建成于1964年，随后又兴建了一批年产万吨的维尼纶厂。

生产聚乙烯醇纤维的国家还有日本、朝鲜等少数国家。

由于聚乙烯醇纤维染色性差、弹性低等缺点不易克服，近年来在服用领域不断萎缩。

但在工农业、渔业等方面的应用却有所增加。

另外装饰用、产业用纤维和功能性纤维的比例也在逐步增大。

二、聚乙烯醇纤维的性能聚乙烯醇纤维外观形状接近棉，但强度和耐磨性都优于棉。

用50／50的棉／维混纺织物，其强度比纯棉织物高60％，耐磨性可以提高50％～100％。

聚乙烯醇纤维密度约比棉花轻20％，用同样重量的纤维可以纺织成较多相同厚度的织物。

聚乙烯醇纤维在标准条件下的吸湿率为4.5％～5.0％，在几大合成纤维品种中名列前茅。

由于导热性差，聚乙烯醇纤维具有良好的保暖性。

另外，聚乙烯醇纤维还具有很好的耐腐蚀和耐日光性。

聚乙烯醇纤维的主要缺点是染色性差，染着量较低，色泽也不鲜艳，这是由于纤维具有皮芯结构和经过缩醛化使部分羟基被封闭了的缘故。

另外，聚乙烯醇纤维的耐热水性较差，在湿态下温度超过110～115℃就会发生明显的收缩和变形。

聚乙烯醇纤维织物在沸水中放置3～4h后会发生部分溶解。

再有，聚乙烯醇纤维的弹性不如聚酯等其它合成纤维，其织物不够挺括，在服用过程中易发生折皱。

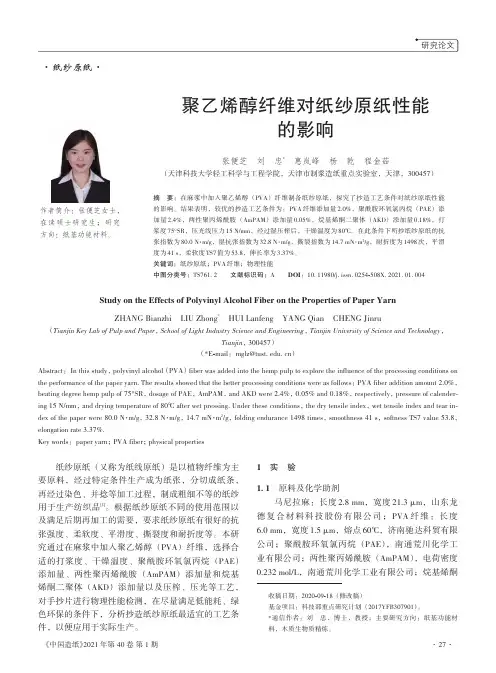

《中国造纸》2021年第40卷第1期·纸纱原纸·聚乙烯醇纤维对纸纱原纸性能的影响张便芝刘忠*惠岚峰杨乾程金茹（天津科技大学轻工科学与工程学院，天津市制浆造纸重点实验室，天津，300457）摘要：在麻浆中加入聚乙烯醇（PVA ）纤维制备纸纱原纸，探究了抄造工艺条件对纸纱原纸性能的影响。

结果表明，较优的抄造工艺条件为：PVA 纤维添加量2.0%，聚酰胺环氧氯丙烷（PAE ）添加量2.4%，两性聚丙烯酰胺（AmPAM ）添加量0.05%，烷基烯酮二聚体（AKD ）添加量0.18%，打浆度75°SR ，压光线压力15N/mm ，经过湿压榨后，干燥温度为80℃。

在此条件下所抄纸纱原纸的抗张指数为80.0N·m/g ，湿抗张指数为32.8N·m/g ，撕裂指数为14.7mN·m 2/g ，耐折度为1498次，平滑度为41s ，柔软度TS7值为53.8，伸长率为3.37%。

关键词：纸纱原纸；PVA 纤维；物理性能中图分类号：TS761.2文献标识码：ADOI ：10.11980/j.issn.0254-508X.2021.01.004Study on the Effects of Polyvinyl Alcohol Fiber on the Properties of Paper YarnZHANG Bianzhi LIU Zhong *HUI Lanfeng YANG Qian CHENG Jinru（Tianjin Key Lab of Pulp and Paper ，School of Light Industry Science and Engineering ，Tianjin University of Science and Technology ，Tianjin ，300457）（*E -mail ：mglz@ ）Abstract ：In this study ，polyvinyl alcohol （PVA ）fiber was added into the hemp pulp to explore the influence of the processing conditions on the performance of the paper yarn.The results showed that the better processing conditions were as follows ：PVA fiber addition amount 2.0%，beating degree hemp pulp of 75°SR ，dosage of PAE ，AmPAM ，and AKD were 2.4%，0.05%and 0.18%，respectively ，pressure of calender‐ing 15N/mm ，and drying temperature of 80℃after wet pressing.Under these conditions ，the dry tensile index ，wet tensile index and tear in‐dex of the paper were 80.0N·m/g ，32.8N·m/g ，14.7mN·m 2/g ，folding endurance 1498times ，smoothness 41s ，softness TS7value 53.8，elongation rate 3.37%.Key words ：paper yarn ；PVA fiber ；physical properties纸纱原纸（又称为纸线原纸）是以植物纤维为主要原料，经过特定条件生产成为纸张，分切成纸条，再经过染色、并捻等加工过程，制成粗细不等的纸纱用于生产纺织品[1]。

聚乙烯醇材料用途
聚乙烯醇（PVA）是一种由乙烯醇单体聚合而成的高分子材料，具有良好的水溶性、成膜性、黏着性和乳化稳定性等特性。

由于这些特性，聚乙烯醇在许多领域都有广泛的应用。

在工业领域，聚乙烯醇可以用于制造纤维、塑料、涂料、粘合剂、造纸助剂等。

例如，它可以用于制造维尼纶纤维，这是一种具有良好强度和弹性的合成纤维，常用于纺织和服装行业。

此外，聚乙烯醇还可以用于制造水溶性塑料，这种塑料具有良好的水溶性和生物降解性，对环境友好。

在建筑领域，聚乙烯醇可以用于制造内墙涂料、外墙涂料、粘合剂等。

它可以提高涂料的附着力和耐久性，使涂料更加耐用。

在医药领域，聚乙烯醇可以用于制造药品辅料、胶囊、片剂等。

它具有良好的水溶性和生物相容性，可以提高药品的溶解度和稳定性。

在食品领域，聚乙烯醇可以用于制造食品添加剂、口香糖等。

它可以提高食品的口感和质地，同时也具有一定的保湿作用。

总的来说，聚乙烯醇是一种多功能的高分子材料，具有广泛的应用前景。

随着科技的不断进步和应用领域的不断拓展，聚乙烯醇的应用前景将会更加广阔。

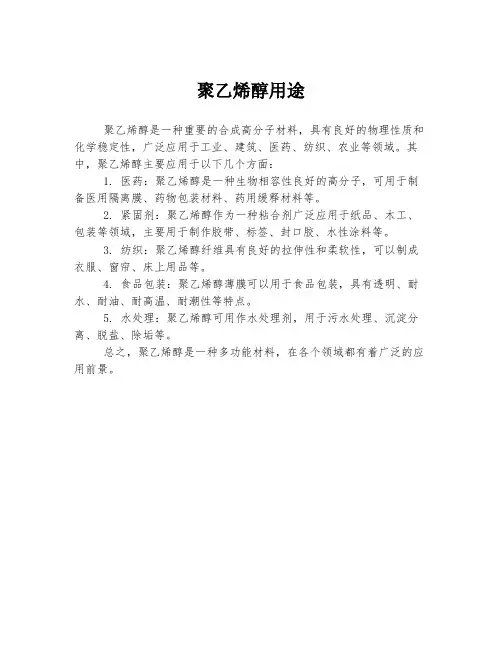

聚乙烯醇用途
聚乙烯醇是一种重要的合成高分子材料，具有良好的物理性质和化学稳定性，广泛应用于工业、建筑、医药、纺织、农业等领域。

其中，聚乙烯醇主要应用于以下几个方面：
1. 医药：聚乙烯醇是一种生物相容性良好的高分子，可用于制备医用隔离膜、药物包装材料、药用缓释材料等。

2. 紧固剂：聚乙烯醇作为一种粘合剂广泛应用于纸品、木工、包装等领域，主要用于制作胶带、标签、封口胶、水性涂料等。

3. 纺织：聚乙烯醇纤维具有良好的拉伸性和柔软性，可以制成衣服、窗帘、床上用品等。

4. 食品包装：聚乙烯醇薄膜可以用于食品包装，具有透明、耐水、耐油、耐高温、耐潮性等特点。

5. 水处理：聚乙烯醇可用作水处理剂，用于污水处理、沉淀分离、脱盐、除垢等。

总之，聚乙烯醇是一种多功能材料，在各个领域都有着广泛的应用前景。

聚乙烯醇是什么材料聚乙烯醇是一种重要的合成材料，广泛应用于包装、医疗器械、纺织品、建筑材料等领域。

它具有优异的物理性能和化学稳定性，因此备受关注。

那么，聚乙烯醇究竟是什么材料呢？首先，聚乙烯醇是一种具有高分子结构的合成树脂，也被称为PVA。

它的分子结构中含有大量的羟基（-OH）官能团，这使得其具有良好的亲水性和可溶性。

同时，聚乙烯醇具有很高的拉伸强度和耐磨损性，使得它成为许多领域中不可或缺的材料。

其次，聚乙烯醇的制备方法多种多样，但最常见的是通过乙烯基醇的聚合反应得到。

在这个过程中，乙烯基醇分子中的双键会发生开环聚合，形成大分子链结构。

这种聚合方法简单易行，且成本较低，因此得到了广泛应用。

聚乙烯醇的特性使得它在包装领域中得到了广泛的应用。

由于其良好的拉伸性和耐磨损性，聚乙烯醇薄膜可以用于食品包装、医药包装等领域。

同时，由于其可溶性，聚乙烯醇也常被用作水溶性包装材料，以减少对环境的污染。

此外，聚乙烯醇还在纺织品领域中发挥着重要作用。

由于其良好的亲水性，聚乙烯醇纤维可以用于制作吸湿排汗的功能性纺织品，如运动服、内衣等。

同时，聚乙烯醇纤维还具有良好的染色性能，可以用于生产各种颜色的纺织品。

在医疗器械领域，聚乙烯醇也被广泛应用。

由于其生物相容性好、无毒、无致敏性等特点，聚乙烯醇被用于制备医用敷料、手术缝合线、药物包装等产品。

其稳定的化学性质也使得它成为医疗器械中的重要材料之一。

总的来说，聚乙烯醇作为一种重要的合成材料，具有优异的物理性能和化学稳定性，被广泛应用于包装、医疗器械、纺织品等领域。

其制备方法简单易行，成本较低，因此受到了广泛关注。

随着科技的不断发展，相信聚乙烯醇在更多领域中会展现出更多的潜力，为人们的生活带来更多的便利和惊喜。

PP聚丙乙烯、PVA聚乙烯醇、聚酯纤维在混凝土中的主要用途和机理姓名：吴庆博专业：土木工程PP聚丙乙烯、PVA聚乙烯醇、聚酯纤维。

纤维混凝土的作用：混凝土由于其抗压强度大、成本低，是建筑领域内里使用最多的建筑材料。

但由于其脆性大，易开裂，抗冲击性能较低的特点，制约其进一步发展。

采用有机合成纤维对混凝土进行改性，可明显提高或改善混凝土的抗裂性，减少裂缝的产生和发展，从整体上提高混凝土的综合性能。

（1）、增强混凝土的抗裂性混凝土在实际施工中，由于多余水分的存在，在拌和料过程中有大量水化热产生，在浇捣成型过程中易产生塑性收缩裂缝，在失水干燥时产生干裂，以及硬化阶段因温度变化温度收缩裂缝等。

由于有机纤维是一种较低弹性模量纤维，纤维自身韧性很好，且掺入到混凝土中能很好地分布在混凝土中形成一种三维乱向支撑网，能很好地阻止混凝土浇捣成型过程中裂缝的产生，同时由于纤维与混凝土具有一定的粘结力，纤维承受了混凝土塑性变形所产生的拉应力，从而阻止了早期裂缝的生长及发展，明显改善或提高了抗裂性能。

（2）、增强混凝土的抗渗性在混凝土中加入少量的有机纤维，其能很好地均匀分布且与混凝土的粘结性很好，减少或阻止了混凝土中裂缝的形成、生长及发展，尤其是大大降低了连通裂缝的产生，减少了渗水通道。

同时，在混凝土的成型过程中因为纤维的渗入增加了其内部的束缚力，从而使混凝土构件成型后更加紧密，有效的减少了微渗水的产生。

（3）、对混凝土抗冲击性能的改善（4）、对混凝土抗冻融性和抗化学侵蚀的影响在混凝土中掺入少量的有机纤维，虽然掺入量较小，由于纤维条干较细，且能很好地在混凝土中均匀分布，单位面积的纤维数量较多，这样纤维能起到一个很好的约束作用，抵抗冻融和化学侵蚀时的膨胀压力，而当初始裂纹发生后，可阻止裂纹的进一步发展。

（5）、对混凝土任性的改善掺入有机纤维后，由于纤维良好的延伸性，在混凝土中成三维网状分布，与混凝土基体的粘结强度较高，当受外力作用时，混凝土将部分应力传递给纤维，使纤维产生应变，减弱了应力对混凝土的破坏。

聚乙烯醇使用方法聚乙烯醇（Polyvinyl Alcohol，简称PVA）是一种具有极高分子量的无色、无味的结晶性聚合物。

它是由乙烯醇单体经过聚合反应而得到的。

聚乙烯醇在工业和科学研究领域有着广泛的应用，下面将详细介绍几种常见的使用方法。

1. 黏合剂聚乙烯醇在制备黏合剂方面有着广泛应用。

由于其优异的粘附性和耐溶剂性，可用于黏合纸张、纤维、金属和塑料等材料。

制备聚乙烯醇黏合剂的基本步骤是将聚乙烯醇颗粒或粉末与适量的溶剂混合，加热搅拌溶解后得到富有粘性的胶液。

2. 纤维素纺丝助剂聚乙烯醇由于其优良的溶解性和高分子量，可用作纤维素纺丝助剂。

将聚乙烯醇溶解于适量的溶剂中，加入纤维素溶液，形成均匀的混合体。

经过拉伸、加热和冷却等过程，聚乙烯醇与纤维素共同形成纤维结构，提高纤维的强度和韧性。

3. 成膜剂聚乙烯醇可以用作成膜剂，广泛应用于制备膜状材料。

一种常见的制备方法是将聚乙烯醇溶解于适量的溶剂中，通过溶液蒸发或涂布在基材上，经过干燥后形成均匀的聚乙烯醇膜。

聚乙烯醇膜具有优良的透明性、机械强度和耐溶剂性，在光学材料、药物包衣和食品包装等领域有着广泛的应用。

4. 3D打印支撑材料由于聚乙烯醇的良好可溶性，可以用作3D打印技术中的支撑材料。

在3D打印过程中，聚乙烯醇作为支撑材料与其他打印材料一同打印。

在完成打印后，将打印物放入水中，支撑材料会迅速溶解，留下所需款式的打印物。

由于聚乙烯醇可溶性良好且无毒，这种支撑方法受到广泛应用。

5. 环保型人工积雪剂聚乙烯醇可用作环保型人工积雪剂的主要成分之一。

将聚乙烯醇溶解于适量的水中，形成均匀的溶液。

在制备过程中，还可以添加一些增溶剂和添加剂来提高其性能。

将聚乙烯醇溶液喷洒到寒冷的环境中，聚乙烯醇在空气中迅速冷冻形成雪花，达到模拟真实积雪的效果。

总结起来，聚乙烯醇的使用方法主要包括黏合剂、纤维素纺丝助剂、成膜剂、3D 打印支撑材料以及环保型人工积雪剂等。

这些应用方法都充分利用了聚乙烯醇的优异性能和溶解性，为各个领域的工业和科学研究提供了便利。

国内外高性能聚乙烯醇纤维技术进展目前，柔性链聚合物所制成的高强度高模量纤维的典型代表为超高相对分子质量聚乙烯（UHMW-PE）纤维、超高相对分子质量聚乙烯醇（UHMW-PVA）纤维。

目前，制得PVA 纤维的最高模量为115GPa，但迄今为止商用PVA纤维的最高强度仅为2.5GPa左右。

PVA可以形成分子内和分子间氢键，使其熔点高达245℃，高于PE纤维。

PVA要达到100GPa的高模量，仅需20倍的超拉伸，而PE纤维则需要200-300倍的超拉伸。

作为理想的石棉、玻璃纤维取代品以及在国防军工中的防弹材料的应用，高强高模的PVA纤维的技术发展很快，其经济效益与社会效益正在被不断的发掘之中。

目前，国内外开发高强高模PVA纤维主要从以下三方面进行：制备UHMW-PVA；制备高立构规整度的PVA；利用新型纺丝工艺技术制备高性能的PVA纤维。

高性能PVA纤维的强度在很大程度上依赖于其相对分子质量的大小，聚合度越大，其纤维的强度就越大。

目前，由超导氧化物和PVA混合物制备超导纤维用的PVA纤维材料需要平均聚合度为（3.3-12.1）×10(3-上标)，若小于2.45×103或者大于16×103则不能用于纺丝。

而常规方法由醋酸乙烯（VAC）经自由基聚合方法制得的PVA聚合度不高。

目前，制备PVA的工艺方法主要是采用自由基聚合。

自由基聚合中影响聚合度的因素主要有引发剂的种类及用量、聚合温度、实施方法等。

采用光引发、辐射引发、氧化还原引发体系和偶氮二异庚腈（ADMVN）低温高活性引发剂制备高相对分子质量的PVA中，光引发、辐射引发制得的PVA的平均聚合度最高，一般都能超出10×103，而氧化还原体系和其它低温引发剂引发的产物的平均聚合度在（3-10）×103，但是辐射引发存在不易工业化，投资过大等不利条件；而氧化还原体系是引发剂体系研究最为活跃的领域，达到的平均聚合度也相对较高，工业化也比较容易，但其缺点是易使聚合产物变色，影响到最终产品在市场中的应用。

聚乙烯醇使用方法
聚乙烯醇是一种常见的水溶性高分子材料，通常用于制备化妆品、医疗器械、纤维素纤维等。

以下是聚乙烯醇的使用方法：
1. 在制备化妆品时，可将聚乙烯醇作为乳化剂和稠化剂使用。

将适量的聚乙烯醇加入到配方中，加热并搅拌均匀即可。

2. 在医疗器械的制备中，聚乙烯醇可作为一种生物材料使用。

需要先将聚乙烯醇溶解在水中，加入所需的药物或其他成分，再将混合物注射到病人体内或涂抹于体表。

3. 在纤维素纤维的制备过程中，将聚乙烯醇加入到纤维素粘液中，形成纤维素/聚乙烯醇复合物。

随后，将溶液加入纺丝机中，并通过拉丝和凝固形成纤维。

需要注意的是，聚乙烯醇具有一定的毒性和刺激性，使用时应注意个人防护措施，如佩戴手套、护目镜等。

同时，使用前应先了解聚乙烯醇的性质和用途，确保安全使用。

聚乙烯醇用途
聚乙烯醇，又名PVA，是一种结晶性高、透明度好、耐高温、耐潮湿
和耐化学腐蚀的聚合物。

因其良好的性能以及广泛的用途，它成为了
化工工业中一种十分重要的原材料。

聚乙烯醇的主要用途：
1.纺织助剂：
聚乙烯醇作为一种优良的纤维柔软剂，可以大幅度提高纺织品的柔软
度和弹性，在生产纺织品时能够起到很好的助剂作用。

2.合成树脂：
聚乙烯醇可以与多种树脂体系共混，能够提高树脂的可溶性和对金属、玻璃等材料的附着力，因此广泛地应用于生产各种合成树脂。

3.建筑助剂：
在水泥混凝土等建筑材料中，聚乙烯醇能够作为增强剂和粘结剂，在
充实剂，沉底防抱，抗渗、耐久性等方面都有很好的效果。

4.胶黏剂：
聚乙烯醇还可以作为胶黏剂，广泛运用于木材、纸张、塑料等材料的
黏结，同时它还能提高黏结材料的耐水性。

5.制造印染助剂：
聚乙烯醇能使印染色料固定在纤维上，从而提高色牢度，减少纤维的破损，同时还能防止材料纤维拉丝和印染底色斑点等缺陷的出现。

总之，聚乙烯醇作为一种伟大的聚合物材料，它的广泛应用将会极大地改变工业生产的方式。

虽然在许多领域中还面临诸多挑战，但相信通过这些挑战的不断克服，其综合应用将会越来越广泛，为我们的生活带来越来越多的便捷。
