卫生器具排水管道安装 ()

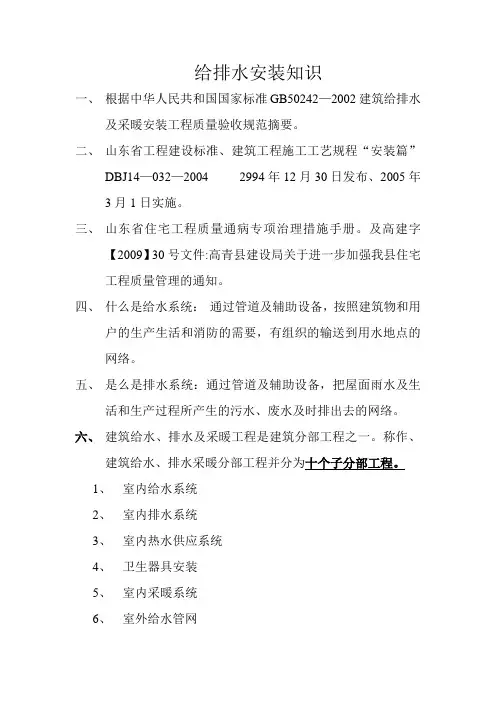

给排水安装知识一、根据中华人民共和国国家标准GB50242—2002建筑给排水及采暖安装工程质量验收规范摘要。

二、山东省工程建设标准、建筑工程施工工艺规程“安装篇”DBJ14—032—2004 2994年12月30日发布、2005年3月1日实施。

三、山东省住宅工程质量通病专项治理措施手册。

及高建字【2009】30号文件:高青县建设局关于进一步加强我县住宅工程质量管理的通知。

四、什么是给水系统：通过管道及辅助设备，按照建筑物和用户的生产生活和消防的需要，有组织的输送到用水地点的网络。

五、是么是排水系统：通过管道及辅助设备，把屋面雨水及生活和生产过程所产生的污水、废水及时排出去的网络。

六、建筑给水、排水及采暖工程是建筑分部工程之一。

称作、建筑给水、排水采暖分部工程并分为十个子分部工程。

1、室内给水系统2、室内排水系统3、室内热水供应系统4、卫生器具安装5、室内采暖系统6、室外给水管网7、室外排水管网8、室外供热管网9、建筑中水系统及游泳池系统10、供热锅炉及辅助设备安装七、每个子分部又分出若干分项工程：1、室内给水系统(1)给水管道及配件安装（2）室内消火栓系统安装（3）给水设备安装（4）管道防腐、绝热。

2、室内排水系统：（1）排水管道及配件安装（2）雨水管道及配件安装3、室内热水供应系统：（1）管道及配件安装（2）辅助设备安装（3）防腐、绝热、4、卫生器具安装（1）卫生器具安装（2）卫生器具的给水配件安装（3）卫生器具排水管道安装。

5、室内采暖系统、（1）管道及配件安装（2）辅助设备及配件安装（3）金属轴射板安装（4）低温热水地板辐射系统安装（5）系统水压试验及调试（6）防腐绝热。

6、室外给水管网、（1）给水管道安装（2）消防水泵结合器及室外消火栓安装（3）管道沟及管道井施工。

7、室外排水管网、（1）排水管道安装（2）排水管沟与井、池施工、8、室外供热管网、（1）管道及配件安装（2）系统水压试验及调试（3）防腐及绝热。

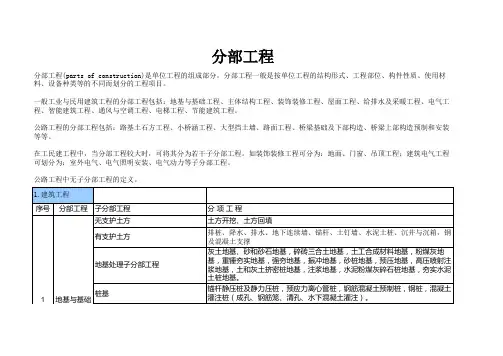

分部工程
分部工程(parts of construction)是单位工程的组成部分，分部工程一般是按单位工程的结构形式、工程部位、构件性质、使用材料、设备种类等的不同而划分的工程项目。

一般工业与民用建筑工程的分部工程包括：地基与基础工程、主体结构工程、装饰装修工程、屋面工程、给排水及采暖工程、电气工程、智能建筑工程、通风与空调工程、电梯工程、节能建筑工程。

公路工程的分部工程包括：路基土石方工程、小桥涵工程、大型挡土墙、路面工程、桥梁基础及下部构造、桥梁上部构造预制和安装等等。

在工民建工程中，当分部工程较大时，可将其分为若干子分部工程。

如装饰装修工程可分为：地面、门窗、吊顶工程；建筑电气工程可划分为：室外电气、电气照明安装、电气动力等子分部工程。

公路工程中无子分部工程的定义。

修
工程。

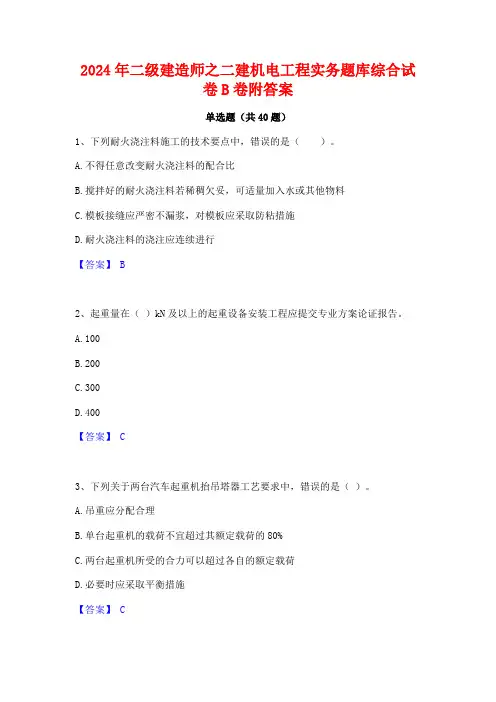

2024年二级建造师之二建机电工程实务题库综合试卷B卷附答案单选题（共40题）1、下列耐火浇注料施工的技术要点中，错误的是（）。

A.不得任意改变耐火浇注料的配合比B.搅拌好的耐火浇注料若稀稠欠妥，可适量加入水或其他物料C.模板接缝应严密不漏浆，对模板应采取防粘措施D.耐火浇注料的浇注应连续进行【答案】 B2、起重量在（）kN及以上的起重设备安装工程应提交专业方案论证报告。

A.100B.200C.300D.400【答案】 C3、下列关于两台汽车起重机抬吊塔器工艺要求中，错误的是（）。

A.吊重应分配合理B.单台起重机的载荷不宜超过其额定载荷的80%C.两台起重机所受的合力可以超过各自的额定载荷D.必要时应采取平衡措施【答案】 C4、用于给水及排水铸铁管及管件的连接方法为（）。

A.热熔连接B.承插连接C.法兰连接D.焊接【答案】 B5、（2015年真题）施工企业使用的A 类计量器具包括最高计量标准器具和用于（）的工作计量器具。

A.工艺控制B.量值传递C.质量检测D.物资管理【答案】 B6、下列大型基础设施、公用事业等关系社会公共利益、公共安全的项目，必须招标的具体范围包括（）。

A.估价3000万元的城市轨道交通施工单项合同B.估价在100万元的电信枢纽项目重要材料采购合同C.估价80万元的水利工程设计服务合同D.估价50万元的电力工程勘察服务合同【答案】 A7、关于低温热水辐射供暖系统盘管埋地敷设，说法正确的是（）。

A.热熔B.?不应设置接头C.?卡套D.?采用卡压连接【答案】 B8、关于后热和焊后热处理，下面说法正确的有（）。

A. 焊接后立即对焊件的全部（或局部）进行加热保温，使其缓冷，称为焊后热处理。

（后热）B. 后热等同于焊后热处理。

（不同）C. 有延迟裂纹倾向的钢材，焊后热处理会导致延迟裂纹的产生。

（防止）D. 后热可以减小焊缝中氢的影响，降低焊接残余应力【答案】 D9、管道吹扫与清洗方法，不符合规定的有（）A.公称直径大于或等于600mm的液体或气体管道，宜采用人工清理B.公称直径小于600mm的液体管道宜采用水冲洗C.公称直径小于600mm的气体管道宜采用压缩空气吹扫D.蒸汽管道应采用水冲洗【答案】 D10、工业炉窑烘炉前应完成的工作是（）。

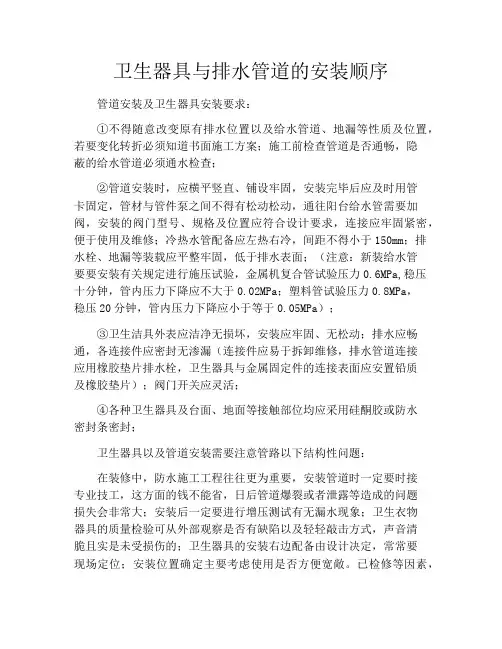

卫生器具与排水管道的安装顺序管道安装及卫生器具安装要求：①不得随意改变原有排水位置以及给水管道、地漏等性质及位置，若要变化转折必须知道书面施工方案；施工前检查管道是否通畅，隐蔽的给水管道必须通水检查；②管道安装时，应横平竖直、铺设牢固，安装完毕后应及时用管卡固定，管材与管件泵之间不得有松动松动，通往阳台给水管需要加阀，安装的阀门型号、规格及位置应符合设计要求，连接应牢固紧密，便于使用及维修；冷热水管配备应左热右冷，间距不得小于150mm；排水栓、地漏等装载应平整牢固，低于排水表面；（注意：新装给水管要要安装有关规定进行施压试验，金属机复合管试验压力0.6MPa,稳压十分钟，管内压力下降应不大于0.02MPa；塑料管试验压力0.8MPa，稳压20分钟，管内压力下降应小于等于0.05MPa）；③卫生洁具外表应洁净无损坏，安装应牢固、无松动；排水应畅通，各连接件应密封无渗漏（连接件应易于拆卸维修，排水管道连接应用橡胶垫片排水栓，卫生器具与金属固定件的连接表面应安置铅质及橡胶垫片）；阀门开关应灵活；④各种卫生器具及台面、地面等接触部位均应采用硅酮胶或防水密封条密封；卫生器具以及管道安装需要注意管路以下结构性问题：在装修中，防水施工工程往往更为重要，安装管道时一定要时接专业技工，这方面的钱不能省，日后管道爆裂或者泄露等造成的问题损失会非常大；安装后一定要进行增压测试有无漏水现象；卫生衣物器具的质量检验可从外部观察是否有缺陷以及轻轻敲击方式，声音清脆且实是未受损伤的；卫生器具的安装右边配备由设计决定，常常要现场定位；安装位置确定主要考虑使用是否方便宽敞。

已检修等因素，尽量做到整体协调机制美观；在器具安装后墙上弹画出安装中心线，作为排水管道安装及卫生器具安装时的衣物安装基准线。

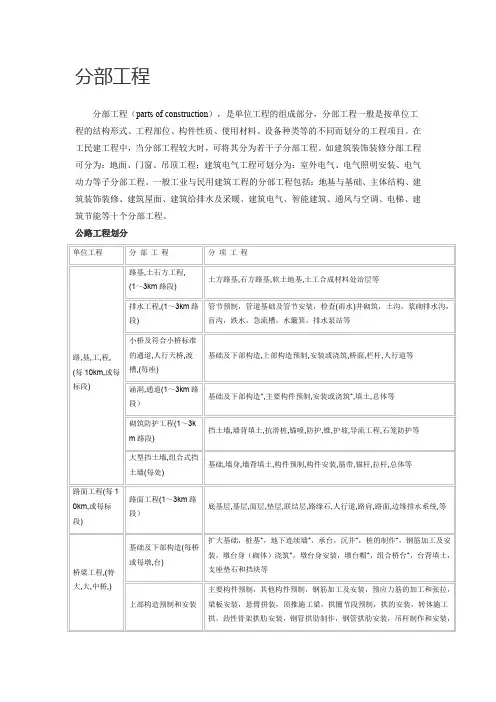

分部工程分部工程（parts of construction），是单位工程的组成部分，分部工程一般是按单位工程的结构形式、工程部位、构件性质、使用材料、设备种类等的不同而划分的工程项目。

在工民建工程中，当分部工程较大时，可将其分为若干子分部工程。

如建筑装饰装修分部工程可分为：地面、门窗、吊顶工程；建筑电气工程可划分为：室外电气、电气照明安装、电气动力等子分部工程。

一般工业与民用建筑工程的分部工程包括：地基与基础、主体结构、建筑装饰装修、建筑屋面、建筑给排水及采暖、建筑电气、智能建筑、通风与空调、电梯、建筑节能等十个分部工程。

公路工程划分单位工程分部工程分项工程路,基,工,程, (每10km,或每标段) 路基,土石方工程,(1～3km路段)土方路基,石方路基,软土地基,土工合成材料处治层等排水工程,(1～3km路段)管节预制，管道基础及管节安装，检查(雨水)井砌筑，土沟，浆砌排水沟，盲沟，跌水，急流槽，水簸箕，排水泵站等小桥及符合小桥标准的通道,人行天桥,渡槽,(每座)基础及下部构造,上部构造预制,安装或浇筑,桥面,栏杆,人行道等涵洞,通道(1～3km路段）基础及下部构造*,主要构件预制,安装或浇筑*,填土,总体等砌筑防护工程(1～3km路段)挡土墙,墙背填土,抗滑桩,锚喷,防护,锥,护坡,导流工程,石笼防护等大型挡土墙,组合式挡土墙(每处)基础,墙身,墙背填土,构件预制,构件安装,筋带,锚杆,拉杆,总体等路面工程(每1 0km,或每标段) 路面工程(1～3km路段）底基层,基层,面层,垫层,联结层,路缘石,人行道,路肩,路面,边缘排水系统,等桥梁工程,(特大,大,中桥,) 基础及下部构造(每桥或每墩,台)扩大基础，桩基*，地下连续墙*，承台，沉井*，桩的制作*，钢筋加工及安装，墩台身（砌体）浇筑*，墩台身安装，墩台帽*，组合桥台*，台背填土，支座垫石和挡块等上部构造预制和安装主要构件预制，其他构件预制，钢筋加工及安装，预应力筋的加工和张拉，梁板安装，悬臂拼装，顶推施工梁，拱圈节段预制，拱的安装，转体施工拱，劲性骨架拱肋安装，钢管拱肋制作，钢管拱肋安装，吊杆制作和安装，钢梁制作，钢梁安装，钢梁防护等上部构造现场浇筑钢筋加工及安装，预应力筋的加工和张拉，主要构件浇筑，其他构件浇筑，悬臂浇筑，劲性骨架混凝土拱，钢管混凝土拱等总体,桥面系,和附属工程桥梁总体，桥面防水层施工，桥面铺装，钢桥面铺装，支座安装，搭板，伸缩缝安装，大型伸缩缝安装，栏杆安装，混凝土护栏，人行道铺设，灯柱安装等防护工程护坡,护岸,导流工程,石笼防护,砌石工程等引道工程路基,路面,挡土墙,小桥,涵洞,护栏等建筑工程划分序号分部工程子分部工程分项工程1 地基与基础无支护土方土方开挖,土方回填有支护土方排桩、降水、排水、地下连续墙、锚杆、土钉墙、水泥土桩、沉井与沉箱，钢及混凝土支撑。

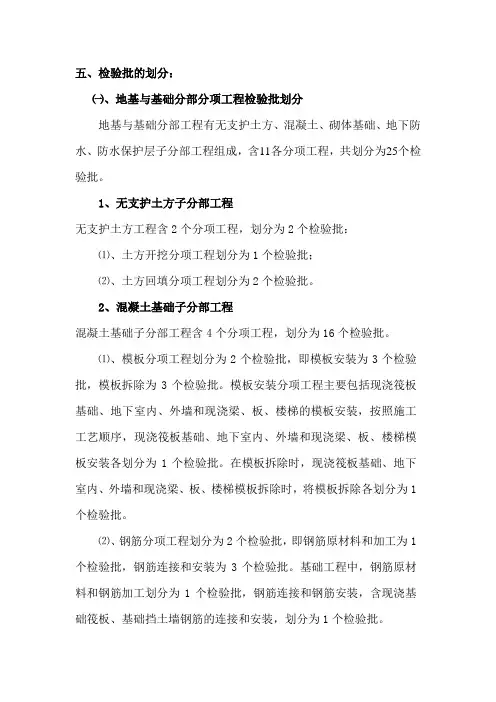

五、检验批的划分：㈠、地基与基础分部分项工程检验批划分地基与基础分部工程有无支护土方、混凝土、砌体基础、地下防水、防水保护层子分部工程组成，含11各分项工程，共划分为25个检验批。

1、无支护土方子分部工程无支护土方工程含2个分项工程，划分为2个检验批：⑴、土方开挖分项工程划分为1个检验批；⑵、土方回填分项工程划分为2个检验批。

2、混凝土基础子分部工程混凝土基础子分部工程含4个分项工程，划分为16个检验批。

⑴、模板分项工程划分为2个检验批，即模板安装为3个检验批，模板拆除为3个检验批。

模板安装分项工程主要包括现浇筏板基础、地下室内、外墙和现浇梁、板、楼梯的模板安装，按照施工工艺顺序，现浇筏板基础、地下室内、外墙和现浇梁、板、楼梯模板安装各划分为1个检验批。

在模板拆除时，现浇筏板基础、地下室内、外墙和现浇梁、板、楼梯模板拆除时，将模板拆除各划分为1个检验批。

⑵、钢筋分项工程划分为2个检验批，即钢筋原材料和加工为1个检验批，钢筋连接和安装为3个检验批。

基础工程中，钢筋原材料和钢筋加工划分为1个检验批，钢筋连接和钢筋安装，含现浇基础筏板、基础挡土墙钢筋的连接和安装，划分为1个检验批。

⑶、混凝土分项工程划分为2个检验批，即混凝土施工为3个检验批，混凝土现浇结构为3个检验批。

垫层与基础筏板、基础挡土墙混凝土商品混凝土，混凝土强度等级分别为C20、C30P6、C30，将原材料和配合比设计划分为3个检验批验收。

混凝土施工按照施工工艺，混凝土施工分两次浇筑，先浇筑现浇混凝土基础柱，后浇筑现浇梁、板和楼梯，故将混凝土施工划分为3个检验批进行验收。

⑷、现浇结构分项工程划分为3个检验批，检验内容包含外观及尺寸偏差。

3、砌体基础子分部工程砌体基础工程含2个分项工程，划分为2个检验批。

⑴、砖砌体分项工程划分为1个检验批；⑵、配筋砌体分项工程划分为1个检验批；4、基础防腐子分部工程基础防腐工程含2个分项工程，划分为2个检验批。

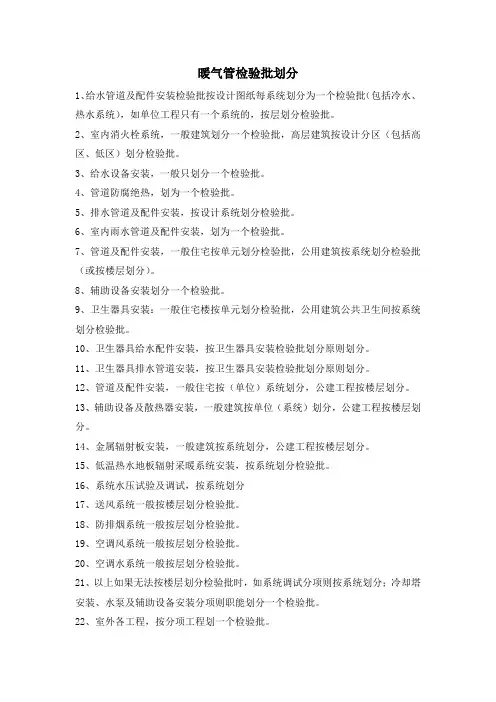

暖气管检验批划分1、给水管道及配件安装检验批按设计图纸每系统划分为一个检验批（包括冷水、热水系统），如单位工程只有一个系统的，按层划分检验批。

2、室内消火栓系统，一般建筑划分一个检验批，高层建筑按设计分区（包括高区、低区）划分检验批。

3、给水设备安装，一般只划分一个检验批。

4、管道防腐绝热，划为一个检验批。

5、排水管道及配件安装，按设计系统划分检验批。

6、室内雨水管道及配件安装，划为一个检验批。

7、管道及配件安装，一般住宅按单元划分检验批，公用建筑按系统划分检验批（或按楼层划分）。

8、辅助设备安装划分一个检验批。

9、卫生器具安装：一般住宅楼按单元划分检验批，公用建筑公共卫生间按系统划分检验批。

10、卫生器具给水配件安装，按卫生器具安装检验批划分原则划分。

11、卫生器具排水管道安装，按卫生器具安装检验批划分原则划分。

12、管道及配件安装，一般住宅按（单位）系统划分，公建工程按楼层划分。

13、辅助设备及散热器安装，一般建筑按单位（系统）划分，公建工程按楼层划分。

14、金属辐射板安装，一般建筑按系统划分，公建工程按楼层划分。

15、低温热水地板辐射采暖系统安装，按系统划分检验批。

16、系统水压试验及调试，按系统划分17、送风系统一般按楼层划分检验批。

18、防排烟系统一般按层划分检验批。

19、空调风系统一般按层划分检验批。

20、空调水系统一般按层划分检验批。

21、以上如果无法按楼层划分检验批时，如系统调试分项则按系统划分；冷却塔安装、水泵及辅助设备安装分项则职能划分一个检验批。

22、室外各工程，按分项工程划一个检验批。

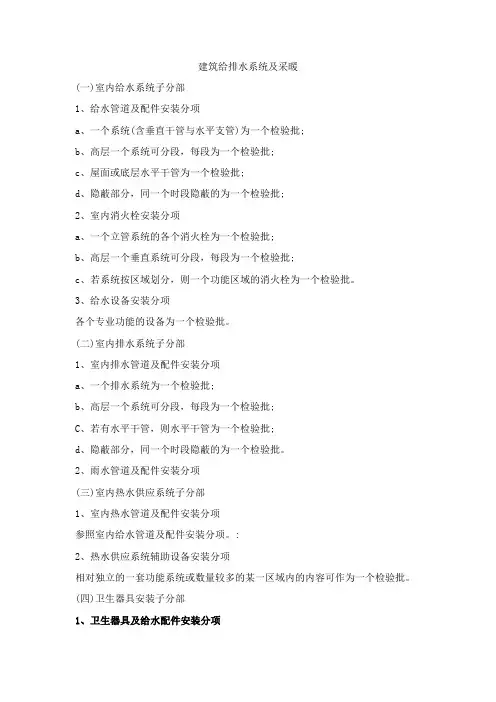

建筑给排水系统及采暖(一)室内给水系统子分部1、给水管道及配件安装分项a、一个系统(含垂直干管与水平支管)为一个检验批;b、高层一个系统可分段，每段为一个检验批;c、屋面或底层水平干管为一个检验批;d、隐蔽部分，同一个时段隐蔽的为一个检验批;2、室内消火栓安装分项a、一个立管系统的各个消火栓为一个检验批;b、高层一个垂直系统可分段，每段为一个检验批;c、若系统按区域划分，则一个功能区域的消火栓为一个检验批。

3、给水设备安装分项各个专业功能的设备为一个检验批。

(二)室内排水系统子分部1、室内排水管道及配件安装分项a、一个排水系统为一个检验批;b、高层一个系统可分段，每段为一个检验批;C、若有水平干管，则水平干管为一个检验批;d、隐蔽部分，同一个时段隐蔽的为一个检验批。

2、雨水管道及配件安装分项(三)室内热水供应系统子分部1、室内热水管道及配件安装分项参照室内给水管道及配件安装分项。

:2、热水供应系统辅助设备安装分项相对独立的一套功能系统或数量较多的某一区域内的内容可作为一个检验批。

(四)卫生器具安装子分部1、卫生器具及给水配件安装分项a、一层为一个检验批;b、单层面积较大的一层可按功能区域分为几个检验批。

2、卫生器具排水管道安装分项同卫生器具给水配件安装分项一致。

(五)室内采暖管网子分部.1、室内采暖管道及配件安装分项a、同给水管道及配件安装分项划分。

b、若水平支管数量较多，则水平支管也可按层(或几层)为一个检验批。

2、室内采暖辅助设备及散热器、金属辐射板安装分项a、一层为一个检验批;b、单层面积较大的可按功能区段分为几个检验批。

(六)室外给排水与采暖子单位工程1、室外给水管道安装分项一般按一个检验批。

对于不同时段隐蔽的项目，可分成不同的几个检验批。

2、室外排水管道安装分项一般按一个检验批。

对于不同时段隐蔽的项目，可分成不同的几个检验批。

3、室外供热管网安装分项一般按一个检验批。

对于不同时段隐蔽的项目，可分成不同的几个检验批。

一、室内给水管道及配件安装1、水平管道纵横方向弯曲允许偏差（1）钢管每米 1 mm,全长25米以上不大于25mm(2) 塑料复合管每米1.5 mm,全长25米以上不大于25mm(3) 铸铁管每米 2 mm,全长25米以上不大于25mm2、立管垂直度允许偏差（1）钢管每米 3 mm,全长5米以上不大于8mm(2) 塑料复合管每米3mm,全长5米以上不大于8mm(3) 铸铁管每米 3 mm,全长5米以上不大于10mm3、成排管段、成排阀门在同一平面上间距不大于3mm4、保温层允许偏差（1）厚度+0.1δ—0.05δ（2）表面平整度卷材5mm涂抹10mm5、安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。

表外壳距墙表面净距为10—30mm；水表进水口中心标高按设计要求，允许偏差为±10mm二、室内消火栓系统安装1、栓口中心距地面1.1m，允许偏差±20mm2、阀门中心距箱侧面140mm，距箱内表面100mm，允许偏差±5mm3、消火栓箱体安装的垂直度允许偏差3mm三、给水设备安装1、静置设备（1）坐标15mm（2）标高±25mm（3）垂直度（每米）5mm2、离心式水泵（1）立式泵体垂直度（每米）0.1mm（2）卧式泵体水平度（每米）0.1mm（3）联轴器同心度轴向倾斜（每米）0.8mm径向位移0.1mm3、保温层允许偏差（1）厚度+0.1δ-- -0.05δ（2）表面平整度卷材5mm涂抹10mm四、室内排水管道及配件安装1、排水管道安装允许偏差（1）坐标15mm（2）标高±15mm2、横管纵横方向弯曲（1）铸铁管每米≯1mm全长（25m以上）≯25mm（2）钢管每米管径≤100mm 1mm管径＞100mm 1.5mm全长（25m以上）管径≤100mm ≯25mm管径＞100mm ≯38mm（3）塑料管每米 1.5mm全长（25m以上）≯38mm（4）钢筋混凝土管每米3mm全长（25m以上）≯75mm3、立管垂直度（1）铸铁管每米3mm全长（5m以上）≯15mm（2）钢管每米3mm全长（5m以上）≯10mm（3）塑料管每米3mm全长（5m以上）≯15mm五、雨水管道及配件安装1、雨水管道安装允许偏差（1）坐标15mm（2）标高±15mm（3）横管纵横方向弯曲①铸铁管每米≯1mm全长（25m以上）≯25mm②钢管每米管径≤100mm 1mm管径＞100mm 1.5mm全长（25m以上）管径≤100mm ≯25mm管径＞100mm ≯38mm③塑料管每米 1.5mm全长（25m以上）≯38mm④钢筋混凝土管每米3mm全长（25m以上）≯75mm（4）立管垂直度①铸铁管每米3mm全长（25m以上）≯15mm②钢管每米3mm全长（25m以上）≯10mm管径＞100mm ≯38mm③塑料管每米3mm全长（25m以上）≯15mm2、焊缝允许偏差（1）焊口平直度管壁厚在10mm以内管壁厚1/4（2）焊缝加强面高度+1mm宽度+1mm（3）咬边深度＜0.5mm长度连续长度≤25mm总长度（两侧）小于焊缝长度的10%六、卫生器具安装1、卫生器具安装允许偏差（1）坐标单独器具10mm成排器具5mm（2）标高单独器具±15mm成排器具±10mm（3）器具水平度2mm（4）器具垂直度3mm2、卫生器具安装高度: 污水盆800mm小便器600mm七、卫生器具及给水配件安装1、给水配件安装允许偏差（1）高、低水箱、角阀及截止阀±10mm（2）水嘴±10mm（3）淋浴器喷头下沿±15mm（4）浴盆软管、淋浴器挂钩±20mm2、卫生器具配件安装高度(配件中心距地面高度mm) 洗脸盆水龙头（上配水）1000水龙头（下配水）800角阀450浴盆水龙头（上配水）670冷热水龙头间距150淋浴器截止阀1150混合阀1150淋浴喷头下沿2100蹲式大便器手动式自闭冲洗阀600脚踏式自闭冲洗阀150立式小便器角阀1130挂式小便器角阀及截止阀1050八、卫生器具排水管道安装1、安装允许偏差（1）横管弯曲度每1m长2mm横管长度≤10m，全长＜8mm （2）排水管口及横支管的纵横坐标单独器具10mm成排器具5mm（3）接口标高单独器具±10mm成排器具±5mm九、室内采暖管道及配件安装1、管道安装允许偏差（1）横管纵横方向弯曲每米管径≤100mm 1mm管径＞100mm 1.5mm 全长（25m以上）管径≤100mm ≯13mm管径＞100mm ≯25mm （2）立管垂直度每米2mm全长（25m以上）≯10mm（3）弯管椭圆率管径≤100mm 10%管径＞100mm 8%折皱不平度管径≤100mm 4mm管径＞100mm 5mm2、管道焊口允许偏差①焊口平直度管壁厚在10mm以内管壁厚1/4②焊缝加强面高度+1mm宽度+1mm③咬边深度＜0.5mm长度连续长度≤25mm总长度（两侧）小于焊缝长度的10%3、保温层允许偏差（1）厚度+0.1δ—0.05δ（2）表面平整度卷材5mm涂抹10mm4、散热器背面与装饰后的墙内表面安装距离，如设计未注明应为30mm十、自喷系统1、机械三通开孔间距不应小于500mm，机械四通开孔间距不应小于1000mm2、管道支架、吊架与喷头之间的距离不宜小于300mm，与末端喷头之间的距离不宜大于750mm.3、信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不宜小于300mm。

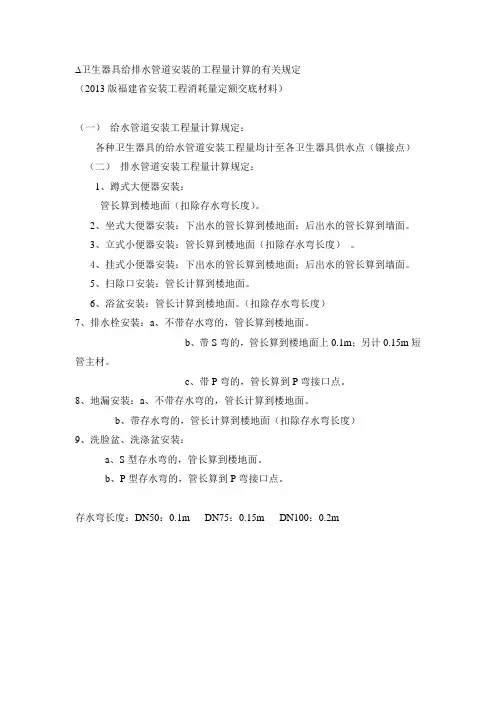

∆卫生器具给排水管道安装的工程量计算的有关规定
（2013版福建省安装工程消耗量定额交底材料）
（一）给水管道安装工程量计算规定：
各种卫生器具的给水管道安装工程量均计至各卫生器具供水点（镶接点）（二）排水管道安装工程量计算规定：
1、蹲式大便器安装：
管长算到楼地面（扣除存水弯长度）。

2、坐式大便器安装：下出水的管长算到楼地面；后出水的管长算到墙面。

3、立式小便器安装：管长算到楼地面（扣除存水弯长度）。

4、挂式小便器安装：下出水的管长算到楼地面；后出水的管长算到墙面。

5、扫除口安装：管长计算到楼地面。

6、浴盆安装：管长计算到楼地面。

（扣除存水弯长度）
7、排水栓安装：a、不带存水弯的，管长算到楼地面。

b、带S弯的，管长算到楼地面上0.1m；另计0.15m短管主材。

c、带P弯的，管长算到P弯接口点。

8、地漏安装：a、不带存水弯的，管长计算到楼地面。

b、带存水弯的，管长计算到楼地面（扣除存水弯长度）
9、洗脸盆、洗涤盆安装：
a、S型存水弯的，管长算到楼地面。

b、P型存水弯的，管长算到P弯接口点。

存水弯长度：DN50：0.1m DN75：0.15m DN100：0.2m。

2021年工程建设资料员专业管理实务试卷和答案（9）一、单选题(共30题)1.编码为A6的资料是（）资料。

A：施工许可证B：施工图预算C：勘察报告D：施工合同【答案】：B【解析】：工程文件归档范围和资料类别、来源及保存要求。

2.下列软件中不属于杀毒软件的是（）A：AV95B：KV3000C：KILL98D：GHOST2001【答案】：D【解析】：GHOST2001不属于杀毒软件3.放线记录资料来源单位为（）单位。

A：监理B：设计C：委托D：施工【答案】：D【解析】：放线记录资料来源单位为施工单位。

4.分项工程检查结论由（）填写。

A：单位（项目）负责人B：项目经理C：项目专业质量员D：项目专业技术负责人【答案】：D【解析】：表分项工程质量验收记录中检查结论中签字人员是项目专业技术负责人。

5.竣工图应按（）进行立卷。

A：单位工程、分部（分项）工程B：建设程序、形成单位C：单位工程分专业D：单位工程【答案】：C【解析】：竣工图应按单位工程分专业进行立卷。

6.砌筑砂浆应以标准养护，龄期为（）d的试块抗压试验结果为准A：3B：7C：14D：28【答案】：D【解析】：砌筑砂浆应以标准养护，龄期为28d的试块抗压试验结果为准。

见第五章第四节P104。

7.7.施工文件应按（）进行立卷。

A：单位工程、分部（分项）工程B：建设程序、形成单位C：单位工程分专业D：单位工程【答案】：A【解析】：施工文件应按单位工程、分部（分项）工程进行立卷。

8.施工单位填写的分项工程质量验收记录应一式（）份。

A：二B：三C：四D：五【答案】：B【解析】：施工单位填写的分项工程质量验收记录应一式三份，并应由建设单位、监理单位、施工单位各保存一份。

见第五章第五节P145。

3.9.计划编制时，（）按分类规定属于施工单位记录文件。

A：施工检测计划B：施工组织设计及施工方案C：材料检测报告D：工程定位测量记录【答案】：D【解析】：计划编制时，工程定位测量记录按分类规定属于施工单位记录文件。

1 卫生洁具及管道安装一、卫生器具的安装1、卫生器具的型号、规格、质量要求应符合设计或工程合同（工程协议）要求。

2、卫生器具的安装位置应符合以下要求：蹲式大便器排水孔的中心纵向距墙体面不小于540mm；坐式大便器排水孔的中心纵向距墙体面不小于420mm，坐面距地面的高度为300mm；小便器口边距地面约600mm；洗脸洗手盆盆口边距地面约800mm；浴盆的型号规格相差较大，根据实际的空间位置合理设置，浴盆的上口边距地面不大于520mm。

3、卫生器具镶接完好，卫生器具与排水管连接时排水支管的管径坡度应符合以下要求：项次卫生器具名称排水管管径（mm）管道最小坡度1大便器1000.0122小便器40-500.0203洗脸洗手盆32-500.0204、支（托）架埋设平整、牢固、防腐良好。

5、卫生器具安装牢固平稳，无损伤；与给排水管道及附件的连接严密不渗漏。

6、排水栓、地漏安装平整、牢固，低于排水表面，无渗漏。

二、管道及附件安装1、给排水管道及附件的型号、规格、质量应符合设计要求。

2、管道安装应布局合理，尽可能贴近墙面，横平竖直，坡向正确，铺设（固定）牢固。

3、附件安装位置正确，使用灵活、方便，完好无损伤，连接牢固。

4、管道之间、管道附件之间、附件之间安装连接牢固，无渗漏。

5、支(托、吊）架埋设平整牢固。

管道及附件、支（托、吊）架防腐良好。

6、给排水系统畅通无堵塞，无渗漏，水表运转正常。

7、暗设给水管道必须在封闭前加压试渗漏。

（1.5倍工作压力下24小时无渗漏）。

8、卫生器具及各种给排水管在穿过楼层时周边应作防渗漏处理。

2 防水施工方案2.1基层处理1、卫生间的防水基层必须用1：3水泥砂浆找平。

要求该找平层表面坚实，无起砂、空鼓、掉灰现象。

在抹找平层时，凡遇到管根周围，要使其略高于地面；在地漏的周围，应做成略低于地面的洼坑。

2、卫生间地面找平层的坡度为2%，凡遇到阴阳角处，应抹成半径小于10mm的小圆弧。

3、穿楼地面或墙面的管件以及卫生洁具等，必须安装牢固，收头圆滑。

表5－4 分部分项工程及检验批划分（六）
序号分
部
工
程
子分部
工程
分项工程检验批划分
1 建
筑
给
水
排
水
及
供
暖
室内给
水系统
给水管道及配件安装
1－8号楼以楼栋划分检验
批，一栋楼为；地下车库为
一个检验批
给水设备安装
室内消火栓系统安装
消防喷淋系统安装
防腐
管道冲洗、消毒
试验与调试
室内排
水系统
排水管道及配件安装
雨水管道及配件安装
防腐
试验与调试
室内热
水系统
管道及配件安装
1－8号楼以楼栋划分检验
批，一栋楼为；地下车库为
一个检验批
辅助设备安装
防腐
绝热
试验与调试
表5－4 分部分项工程及检验批划分表（七）
序号分
部
子分
部
分项工程检验批划分卫生器
具
卫生器具安装
1－8号楼以楼栋划分检验
批，一栋楼为；地下车库为
一个检验批
卫生器具给水配件安
装
卫生器具排水管道安
装
试验与调试
室外给
水管网
给水管道安装
整个工程为一个检验批
室外消火栓系统安装
试验与调试
室外排
水管网
排水管道安装
整个工程为一个检验批
排水管沟与井池
试验与调试
监测与
控制仪
表
检测仪器与设备安装
整个工程为一个检验批
试验与调试。

给水排水及采暖工程流程图1室内给水系统安装流程图1.给水管道及配件安装施工工艺流程图给水管道及配件安装施工工艺流程图2.室内消火栓系统安装施工工艺流程3.给水设备安装施工工艺流程图 （1）动设备安装工艺流程图（2）静设备安装工艺流程图2室内排水系统安装施工工艺流程图1.排水管道及配件安装施工工艺流程图2.雨水管道及配件安装施工工艺流程图3室内热水供应系统安装施工工艺流程图管道及配件安装施工工艺流程图4卫生器具安装施工工艺流程图1.卫生器具安装施工工艺流程图2.卫生器具给水配件安装施工工艺流程图3.卫生器具排水管道安装施工工艺流程图5室内采暖系统安装施工工艺流程图1.管道及配件安装施工工艺流程图2.辅助设备及散热器安装施工工艺流程图3.金属辐射板安装施工工艺流程图4.低温热水地板辐射采暖系统安装施工工艺流程图5.系统水压试验及调试施工工艺流程图6室外给水管线安装施工工艺流程图1.给水管道安装施工工艺流程图2.消防水泵接合器及室外消火栓安装施工工艺流程图3.管沟及井室施工工艺流程图7室外排水管网安装施工工艺流程1.排水管道安装施工工艺流程图2.排水管沟及井池施工工艺流程图8室外供热管网安装施工工艺流程图1.管道及配件安装施工工艺流程图2.系统水压试验及调试施工工艺流程图9建筑中水系统及游泳池水系统安装施工工艺流程图1.建筑中水系统管道及辅助设备安装施工工艺流程图建筑中水系统管道及辅助设备安装施工工艺流程图2.游泳池水系统安装施工工艺流程图游泳池水系统安装施工工艺流程图10供热锅炉及辅助设备安装施工工艺流程图1.锅炉安装施工工艺流程图锅炉安装施工工艺流程图2.辅助设备及管道安装施工工艺流程图（1）动设备安装工艺流程施工工艺流程图（2）静设备安装工艺流程施工工艺流程图3.安全附件安装施工工艺流程图4.烘炉、煮炉和试运行施工工艺流程图。
