全国备战中考物理电路类问题备战中考模拟和真题汇总含答案解析

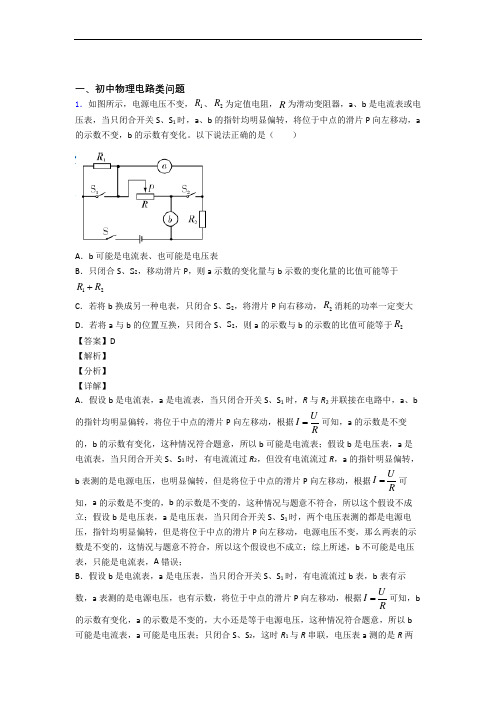

一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。

以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R 【答案】D 【解析】 【分析】 【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据UI R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据UI R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1UR I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。

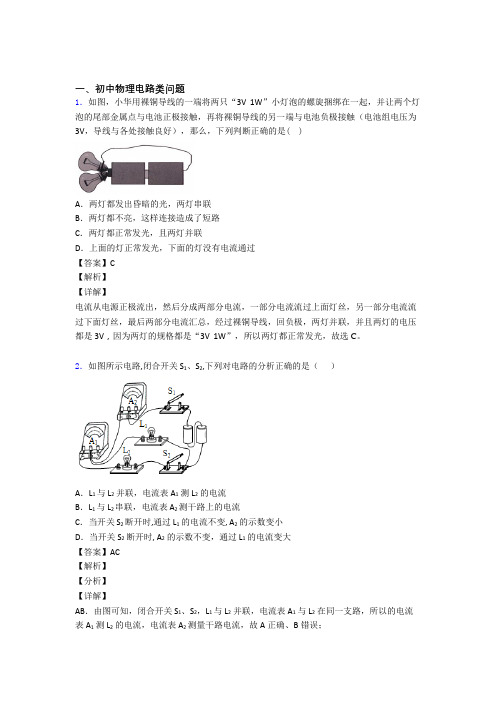

一、初中物理电路类问题1．如图，小华用裸铜导线的一端将两只“3V 1W”小灯泡的螺旋捆绑在一起，并让两个灯泡的尾部金属点与电池正极接触，再将裸铜导线的另一端与电池负极接触（电池组电压为3V，导线与各处接触良好），那么，下列判断正确的是( )A．两灯都发出昏暗的光，两灯串联B．两灯都不亮，这样连接造成了短路C．两灯都正常发光，且两灯并联D．上面的灯正常发光，下面的灯没有电流通过【答案】C【解析】【详解】电流从电源正极流出，然后分成两部分电流，一部分电流流过上面灯丝，另一部分电流流过下面灯丝，最后两部分电流汇总，经过裸铜导线，回负极，两灯并联，并且两灯的电压都是3V，因为两灯的规格都是“3V 1W”，所以两灯都正常发光，故选C。

2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（）A．L1 与 L2并联，电流表 A1测 L2的电流B．L1 与 L2 串联，电流表 A2 测干路上的电流C．当开关 S2 断开时,通过 L1的电流不变, A2的示数变小D．当开关 S2断开时, A2的示数不变，通过 L1的电流变大【答案】AC【解析】【分析】【详解】AB．由图可知，闭合开关 S1、S2，L1 与 L2并联，电流表 A1与 L2在同一支路，所以的电流表 A1测 L2的电流，电流表 A2测量干路电流，故A正确、B错误；CD ．并联电路各支路互不影响，由图可知，当开关 S 2 断开时，L 2 所在支路断开，通过L 2电流为0，通过 L 1 的电流不变，干路电流表A 2示数变小，故C 正确、D 错误。

3．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；4．几位同学学习了欧姆定律后，根据I=U R ，导出了R=U I．于是他们提出了以下几种看法，你认为正确的是A ．导体电阻的大小跟通过导体中的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零【答案】C【解析】【详解】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．所以A ，B ，D 错误，C 正确．故选C ．5．用一个导体制成长度相等但横截面积不同的圆柱体a 和b （a 和b 互相连接），a 比b 的横截面积大，将它们接入电路中，如图所示，通过a 、b 电流分别为I a ，I b ，a 、b 两端电压分别为U a ，U b ，则下列说法正确的是A ．I a ＞I b 、U a ＝U bB ．I a ＜I b 、U a ＝U bC ．I a ＝I b 、U a ＞U bD ．I a ＝I b 、U a ＜U b【答案】D【解析】【分析】利用电阻大小与导体的材料、长度、横截面积和温度有关的知识进行分析即可判断；因两电阻串联，则由串联电路的电压和电流规律可知两导体中的电压、电流关系．【详解】同时a 和b 是由同种材料制成的长度相同、横截面积不同的两端导体，S a ＞S b ，所以b 段电阻大，所以a b R R ＜；因两电阻串联，故两部分导体电流相等，即a b I I ，根据欧姆定律可知，电阻越大，分担的电压越多，即a b U U ＜．故选D ．【点睛】本题考查了串联电路的电流特点和欧姆定律的应用，关键是根据影响电阻的大小因素确定两段导体电阻的大小．6．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S ，当“定时开关”处于闭合状态时，指示灯 ① (填“会”或“不会”)亮，播放器 ② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于 ③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )A ．①会，②不会，③断开B ．①不会，②会，③闭合C ．①不会，②会，③断开D ．①会， ②不会，③闭合【答案】A【解析】【分析】【详解】由题意知，闭合开关S ，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A ．7．小明用两个小灯泡L 1、L 2按如图所示电路“探究串联电路中的电压关系”。

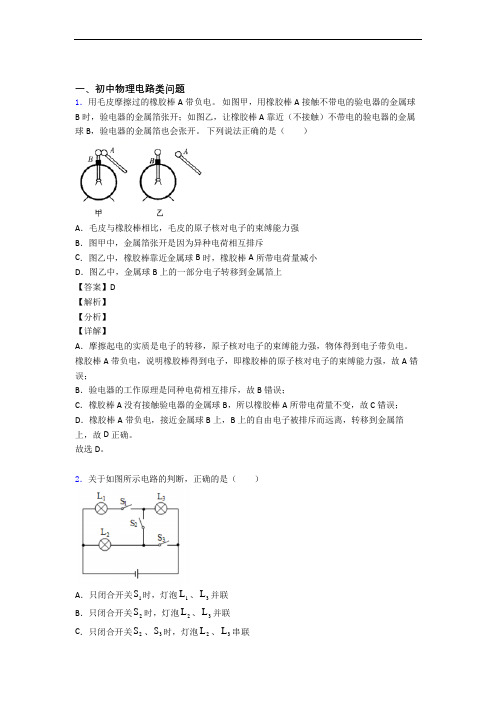

一、初中物理电路类问题1．用毛皮摩擦过的橡胶棒A带负电。

如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。

下列说法正确的是（）A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小D．图乙中，金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。

橡胶棒A带负电，说明橡胶棒得到电子，即橡胶棒的原子核对电子的束缚能力强，故A错误；B．验电器的工作原理是同种电荷相互排斥，故B错误；C．橡胶棒A没有接触验电器的金属球B，所以橡胶棒A所带电荷量不变，故C错误；D．橡胶棒A带负电，接近金属球B上，B上的自由电子被排斥而远离，转移到金属箔上，故D正确。

故选D。

2．关于如图所示电路的判断，正确的是（）A．只闭合开关1S时，灯泡1L、3L并联B．只闭合开关2S时，灯泡2L、3L并联C．只闭合开关2S、3S时，灯泡2L、3L串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。

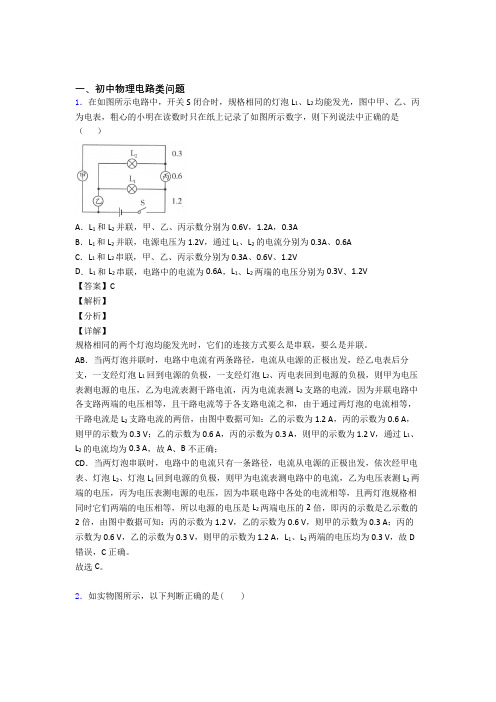

一、初中物理电路类问题1．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（）A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3AB．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6AC．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2VD．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V【答案】C【解析】【分析】【详解】规格相同的两个灯泡均能发光时，它们的连接方式要么是串联，要么是并联。

AB．当两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L1回到电源的负极，一支经灯泡L2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L2支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，由于通过两灯泡的电流相等，干路电流是L2支路电流的两倍，由图中数据可知：乙的示数为1.2 A，丙的示数为0.6 A，则甲的示数为0.3 V；乙的示数为0.6 A，丙的示数为0.3 A，则甲的示数为1.2 V，通过L1、L2的电流均为0.3 A，故A、B不正确；CD．当两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L2两端的电压，丙为电压表测电源的电压，因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，所以电源的电压是L2两端电压的2倍，即丙的示数是乙示数的2倍，由图中数据可知：丙的示数为1.2 V，乙的示数为0.6 V，则甲的示数为0.3 A；丙的示数为0.6 V，乙的示数为0.3 V，则甲的示数为1.2 A，L1、L2两端的电压均为0.3 V，故D 错误，C正确。

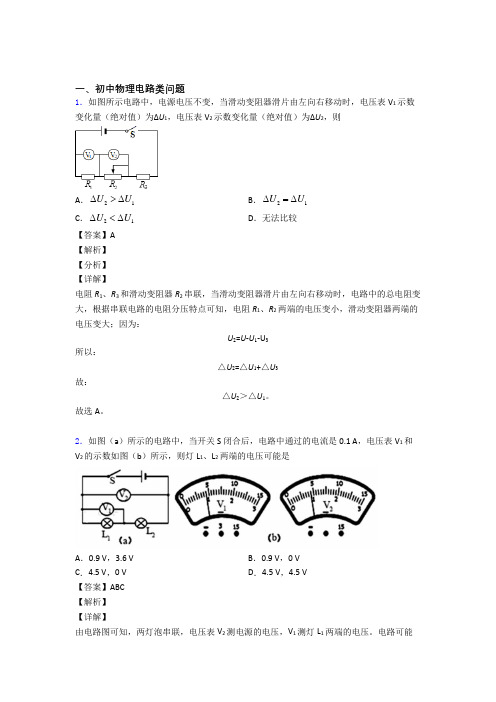

一、初中物理电路类问题1．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较【答案】A 【解析】 【分析】 【详解】电阻R 1、R 3和滑动变阻器R 2串联，当滑动变阻器滑片由左向右移动时，电路中的总电阻变大，根据串联电路的电阻分压特点可知，电阻R 1、R 2两端的电压变小，滑动变阻器两端的电压变大；因为：U 2=U -U 1-U 3所以：△U 2=△U 1+△U 3故：△U 2＞△U 1。

故选A 。

2．如图（a ）所示的电路中，当开关S 闭合后，电路中通过的电流是0.1 A ，电压表V 1和V 2的示数如图（b ）所示，则灯L 1、L 2两端的电压可能是A ．0.9 V ，3.6 VB ．0.9 V ，0 VC ．4.5 V ，0 VD ．4.5 V ，4.5 V【答案】ABC 【解析】 【详解】由电路图可知，两灯泡串联，电压表V 2测电源的电压，V 1测灯L 1两端的电压。

电路可能会存在以下几种情况：(1)若电路正常时：因串联电路中总电压等于各分电压之和，且V2偏转的角度等于V1偏转的角度，所以，电压表V2选择的量程为0～15V，分度值为0.5V，电源的电压U=4.5V；电压表V1选择的量程为0～3V，分度值为0.1V，灯泡L1两端的电压U1=0.9V；则灯泡L2两端的电压为：U2=U-U1=4.5V-0.9V=3.6V；(2)若L1短路，V1偏转的角度为零，图中没有这种情况；(3)若L2短路，则L2的电压为零，V1和V2测L1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V；即则灯L1、L2两端的电压可能是4.5V、0；或0.9V、0；(4)若L1断路，V1和V2测电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V，但电路中无电流，不符合题意；(5)若L2断路，V1不能和电源相连，故示数为零；V2测电源电压，若是大量程，即是4.5V，若是小量程，即是0.9V，但电路中无电流，不符合题意；故选ABC3．关于如图所示的课堂小实验，下列说法中正确的是（）A．甲图是自制的盐水电池，当用电压表测其电压时，锌片是该电池的正极B．乙图中，同时在冷水和热水中滴一滴红墨水，红墨水在热水中与水混合均匀的时间比在冷水中短，这个现象说明温度越高，分子运动越剧烈C．丙图中，用绸子摩擦玻璃棒，玻璃棒上的一些电子会转移到绸子上D．丁图电路中，A，B两个接线柱间是一段保险丝，C，D两个接线柱间是一段铜丝，向右移动滑动变阻器的滑片，过一会儿发现铜丝先熔断【答案】BC【解析】【分析】本题考查电压表的连接、分子热运动、摩擦起电的实质及保险丝材料的特点。

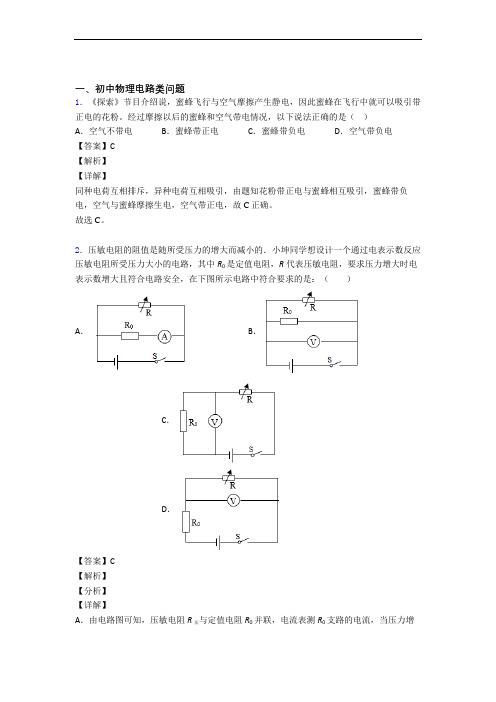

一、初中物理电路类问题1．《探索》节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉。

经过摩擦以后的蜜蜂和空气带电情况，以下说法正确的是（）A．空气不带电B．蜜蜂带正电C．蜜蜂带负电D．空气带负电【答案】C【解析】【详解】同种电荷互相排斥，异种电荷互相吸引，由题知花粉带正电与蜜蜂相互吸引，蜜蜂带负电，空气与蜜蜂摩擦生电，空气带正电，故C正确。

故选C。

2．压敏电阻的阻值是随所受压力的增大而减小的．小坤同学想设计一个通过电表示数反应压敏电阻所受压力大小的电路，其中R0是定值电阻，R代表压敏电阻，要求压力增大时电表示数增大且符合电路安全，在下图所示电路中符合要求的是：（）A．B．C．D．【答案】C【解析】【分析】【详解】A．由电路图可知，压敏电阻R压与定值电阻R0并联，电流表测R0支路的电流，当压力增大时，压敏电阻R压的阻值减小，因并联电路中各支路两端的电压相等，所以由I=UR可知，电流表的示数不变，故A不符合题意；B．由电路图可知，压敏电阻R压与定值电阻R0并联，电压表测电源电压，电源电压不变，故B不符合题意；C．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R0两端的电压，当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，定值电阻两端电压增大，电压表示数增大，故C符合题意．D．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R压两端的电压，当压力增大时，压敏电阻R压的阻值减小，由串联电路中电阻越大分得的电压越大可知，电压表的示数减小，故D不符合题意．3．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重．电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻R 的阻值随压力增大而增大,滑片P 随身高增高而上滑．下列分析正确的是（）A．身高越高电压表示数大B．身高越高通过R0流越小C．体重越大电流表示数越大D．体重越大压敏电阻两端电压越小【答案】A【解析】【分析】【详解】AB．由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压，电流表测压敏电阻R支路的电流，因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由I=UR可知，通过R0的电流不变，故B错误；当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U=IR可知，滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故A正确；C D．当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而增大可知，R的阻值越大，由I=UR可知，通过R的电流越小，即电流表的示数越小，故C错误；压敏电阻R两端的电压不变，仍等于电源电压，故D错误．4．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（）A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3AB．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6AC．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2VD．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V【答案】C【解析】【分析】【详解】规格相同的两个灯泡均能发光时，它们的连接方式要么是串联，要么是并联。

一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。

以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R 【答案】D 【解析】 【分析】 【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据UI R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据UI R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1UR I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。

一、初中物理电路类问题1．在如图所示的电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路【答案】A【解析】【详解】A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；D．当电阻R短路时，电灯发光，对调后，电压表示数为零，故D不符合题意．2．定值电阻R1标有“10Ω 2A”，R2标有“20Ω 1.5A”的字样。

则以下说法正确的是（）A．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A．定值电阻R1允许通过的最大电流为2A，R2允许通过的最大电流为1.5A，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A，故A错误；B．由A解析知，允许通过电阻的最大电流为1.5A，根据I=UR可得加在它们两端总电压的最大值为U大=I R⨯大总=1.5A⨯(10Ω+20Ω)=45V故B正确；C ．由定值电阻1R 、2R 的铭牌可知，加在它们两端的最大电压分别为1U =11I R ⨯=2A ⨯10Ω=20V ，2U =22I R ⨯=1.5A ⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V ，则通过定值电阻1R 的电流为2A ，通过定值电阻2R 的电流为'2I =12UR =20V 20Ω=1A 干路允许通过的电流最大值为I 并大=2A+1A=3A故C 正确；D ．若将两只电阻并联使用，电路允许的总电功率最大值为P 大=1U I 并大=20V ⨯3A=60W故D 正确。

一、初中物理电路类问题1．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。

闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。

D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。

故选D 。

2．如图所示，开关S闭合时通过L1、L2和L3的电流分别是0.4A、0.2A和0.8A，则电流表A2、A3和A4的示数分别为（）A．1A、0.4A、0.6AB．0.4A、0.6A、1AC．0.6A、1A、0.4AD．0.6A、0.4A、1A【答案】A【解析】【详解】可以将电路图简化，简化电路如下图：由图可以看出：A1测总电流，A2测L2、L3中电流，A3测L1电流，A4测L1、L2电流，即：A1中电流为干流电流，电流为：I1=0.4+0.2+0.8=1.4A；A2中电流为L2、L3中电流之和，电流为：I2=0.2+0.8=1A；A3测L1电流，电流为：I3=0.4A；A4测L1、L2电流，电流为：I4=0.4A+0.2A=0.6A。

一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15V B．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21W D．将它们串联时，L1允许的最大功率是3W【答案】D【解析】【分析】【详解】由灯泡L1标有“6V、2A”，可以求出R1＝=＝3Ω，由灯泡L2标有“9V、1A”，可以求出R2＝=＝9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；将它们串联时，则干路最大电流是1A，总电压为1A×(3Ω+9Ω)＝12V，故A不符合题意；将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I=+ 2.67A故B不符合题意；将它们并联时，电路中允许最大总功率P＝+＝16W，故C不符合题意；将它们串联时，L1允许的最大电流是1A，所以最大功率P＝I2R＝=3W，故D符合题意；故选D。
