一、填空题1、低压电器通常指工作在额定交流电压1200V以下或直流电压1500V以下电路中的电器,一般按基本用途分为低压配电电器和低压控制电器两类。
2、三相异步电动机常用制动方法有反接制动、能耗制动以及电磁机械制动。
3、改变三相异步电动机的旋转方向原理是改变三相电源相序。
4、指出如下符号代表哪种电气元器件：FU SQ KM KA KT 熔断器、行程开关、接触器、继电器、时间继电器。
KV KI FR KS SB QS电压继电器、电流继电器、热继电器、速度继电器、按钮、刀开关5、电气控制系统中常用的保护环节有：连锁控制、短路保护、过载保护、零电压和欠电压及弱磁保护。
6、直流电机的调速方法有改变电枢回路电阻、改变电枢端电压、改变磁通三种。
7、写出以下图形符号所代表的电气元件名称。
三极刀开关按扭常开触头行程开关常开触头接近开关常开触头接触器线圈线圈通电时通电延时断开线圈断电延时通电延时线圈断开延时线圈延时闭合常开触头常闭触头闭合的常开触头8、选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器__控制直流负载则选用______直流接触器____。
9、接触器具有低压释放的保护性能，适用于频繁操作，远距离控制强电电路。
10、接触器选用时，其主触点的额定工作电压应____大于__或_ 等于____负载电路的电压，主触点的额定工作电流应_等于____或__稍大于___负载电路的电流，吸引线圈的额定电压应与控制回路__电压相等___。
11、试举出两种不频繁地手动接通和分断电路的开关电器：热继电器______、__熔断器_________。
12、试举出两种主令电器：___控制按钮_____、____行程开关__。
13、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。
当电路发生__严重过载______或____短路____时，熔体熔断切断电路。
14、当接触器线圈得电时，使接触器__动合触点___闭合、___动断触点____断开。
电气控制与PLC实操考核1．步骤和要求：从PLC控制电机正反转、抢答显示系统、料箱盛料过少报警系统、按钮人行道控制系统（采用基本逻辑指令）和按钮人行道控制系统（采用步进顺控指令）中随机选取一种，1）作出PLC输入和输出端子的分配接线图，并根据需要完成输入和输出端子的接线；2）写出指令表；3）通过编程器输入指令程序；4）运行、调试，直至满足控制要求；5）在100分钟内完成。
2．考核标准1 PLC输入和输出端子的分配接线图及接线20分2 指令表20分3 编程器操作（含输入、修改、监控、调试等）20分4 运行是否满足控制要求（两次机会，第一次不成功扣20分）40分一、抢答显示系统PLC实操考核班级：学号：姓名：得分：1．步骤和要求：1）作出PLC输入和输出端子的分配接线图；2）写出指令表；3）通过编程器输入指令程序；4）运行、调试，直至满足控制要求；5）在100分钟内完成。
2．考核标准二、料箱盛料过少报警系统PLC实操考核班级：学号：姓名：得分：1．步骤和要求：1）作出PLC输入和输出端子的分配接线图；2）写出指令表；3）通过编程器输入指令程序；4）运行、调试，直至满足控制要求；5）在100分钟内完成。
2．考核标准三、按钮人行道控制系统（采用基本逻辑指令）PLC实操考核班级：学号：姓名：得分：1．步骤和要求：1）作出PLC输入和输出端子的分配接线图，并根据需要完成输入和输出端子的接线；2）写出指令表；3）通过编程器输入指令程序；4）运行、调试，直至满足控制要求；5）在100分钟内完成。
2．考核标准1 PLC输入和输出端子的分配接线图20分2 指令表20分3 编程器操作（含输入、修改、监控、调试等）20分4 运行是否满足控制要求（两次机会，第一次不成功扣20分）40分四、按钮人行道控制系统（采用步进顺控指令）PLC实操考核班级：学号：姓名：得分：1．步骤和要求：1）作出PLC输入和输出端子的分配接线图，并根据需要完成输入和输出端子的接线；2）写出指令表；3）通过编程器输入指令程序；4）运行、调试，直至满足控制要求；5）在100分钟内完成。
班级：学号：姓名：考核时间：40分钟考核内容B-1 基本输入输出程序要求：1、画出如下梯形图2、进行仿真操作（1）点亮“运行中”指示灯并关闭（2）点亮“停止中”指示灯并关闭（3）点亮“出错”指示灯并关闭3、作答下列问题（1）常开触点有哪些？常闭触点有哪些？（2）对于“出错”指示灯，若要点亮应满足什么条件？（3）触点X21和X22属于什么逻辑关系？班级：学号：姓名：考核时间：40分钟考核内容B-2 标准程序要求：1、画出如下梯形图2、进行仿真操作（1）点亮“运行中”指示灯（2）关闭“运行中”指示灯（3）再次点亮“运行中”指示灯3、作答下列问题（1）对于“运行中”指示灯，哪个触点是启动按钮？哪个触点是停止按钮？（2）此程序实现了什么功能？（3）SET和RST分别是什么指令？班级：学号：姓名：考核时间：40分钟考核内容B-3 控制优先程序要求：1、画出如下梯形图2、进行仿真操作（1）点亮红灯（2）关闭红灯并点亮绿灯（3）关闭绿灯并点亮红灯3、作答下列问题（1）对于红灯，哪个触点是启动按钮？哪个触点是停止按钮？（2）对于绿灯，哪个触点是启动按钮？哪个触点是停止按钮？（3）此程序实现顺序优先控制功能，顺序越靠前还是越靠后优先级越高？班级：学号：姓名：考核时间：40分钟考核内容B-4 输入状态读取要求：1、画出如下梯形图2、进行仿真操作（1）点亮绿灯并使输送带正转（2）机械手动作供给物品（3）关闭绿灯、输送带和机械手3、作答下列问题（1）触点X24，属于什么脉冲触发？即在触点怎样的瞬间动作？（2）触点X20，属于什么脉冲触发？即在触点怎样的瞬间动作？（3）停止按钮X21可以控制哪些输出继电器？班级：学号：姓名：考核时间：40分钟考核内容C-1 基本定时器操作要求：1、画出如下梯形图2、进行仿真操作（1）使门动作上升（2）使门动作下降3、作答下列问题（1）定时器T0的延时时间为多久？（2）定时器T1的延时时间为多久？（3）当定时器的延时时间到后，它自带的常开触点会怎样动作？常闭触点会怎样动作？班级：学号：姓名：考核时间：40分钟考核内容C-2 应用定时器程序-1要求：1、画出如下梯形图（40分）2、进行仿真操作（30分）（1）点亮红灯并使其在3s后关闭（2）点亮绿灯并使其在5s后关闭3、作答下列问题（30分）（1）当按下PB1按钮（X20），红灯是什么状态？（2）当按下再松开PB1，红灯状态会是什么样？（2）当按下PB2按钮（X21），绿灯是什么状态？班级：学号：姓名：考核时间：40分钟考核内容C-3 应用定时器程序-2要求：1、画出如下梯形图2、进行仿真操作（1）点亮绿灯并使其闪烁（2）关闭绿灯3、作答下列问题（1）绿灯闪烁时，它的点亮状态保持时间是多久？（2）绿灯闪烁时，它的熄灭状态保持时间是多久？（3）若想将绿灯的闪烁状态改为亮4秒灭4秒，应该对梯形图进行怎样的修改？班级：学号：姓名：考核时间：40分钟考核内容C-4 基本计数器程序要求：1、画出如下梯形图2、进行仿真操作（1）输送带正转（2）供给物品（3）当“计数上升指示灯”点亮后关闭它3、作答下列问题（1）C0计数器最多可以计数到多少？（2）当计数达到上线后，哪个触点会动作？（3）RST C0可以实现什么功能？。

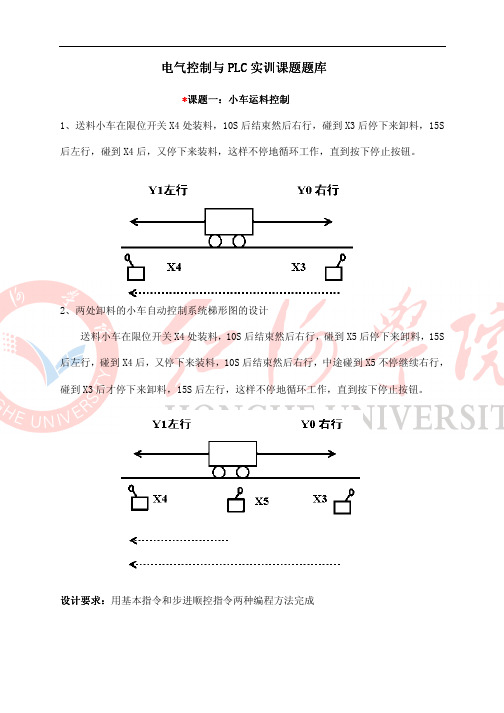

电气控制与PLC 实训课题题库实训课题题库*课题一课题一：：小车运料控制小车运料控制1、送料小车在限位开关X4处装料，10S 后结束然后右行，碰到X3后停下来卸料，15S 后左行，碰到X4后，又停下来装料，这样不停地循环工作，直到按下停止按钮。
2、两处卸料的小车自动控制系统梯形图的设计送料小车在限位开关X4处装料，10S 后结束然后右行，碰到X5后停下来卸料，15S 后左行，碰到X4后，又停下来装料，10S 后结束然后右行，中途碰到X5不停继续右行，碰到X3后才停下来卸料，15S 后左行，这样不停地循环工作，直到按下停止按钮。
设计要求设计要求：：用基本指令和步进顺控指令两种编程方法完成*课题二课题二：：十字路口交通信号灯十字路口交通信号灯的的PLC 控制控制设计要求设计要求：：1、接通交通灯工作开关(X000)后，南北红灯亮60s 时间(同时东西绿灯亮55s 后闪烁3s 停止,而后东西黄灯亮2s 停止)停止；2、南北红灯结束点亮后，东西红灯亮60s 时间(同时南北绿灯亮55s 后闪烁3s 停止,而后南北黄灯亮2s 停止)停止；3、再循环到南北红灯点亮60s 时间停止，如此循环；4、甲指示灯模拟东西向行驶车，乙指示灯模拟南北向行驶车；5、用基本指令和顺控指令（或功能指令）两种编程方法完成。
*课题三课题三：：智能抢答器智能抢答器有4个抢答台，在主持人的支持下，参赛人通过抢先按下抢答按钮回答问题。
当主持人按下抢答按钮后，抢答开始，并限定时间。
在规定的时间内，最先按下按钮的由七段数码管显示该台台号，其他抢答按钮无效，如果在限定的时间内各参赛人在30秒均不能回答，此后在按下无效。
如果在主持人未按下开始按钮之前，有人按下抢答按钮，则属违规，在显示该台台号时，违规指示灯闪亮，其他按钮无效。
各台号数字显示的消除和违规指示灯的关断，都要通过主持人按下复位按钮。
设计要求设计要求：：用基本指令编程方法完成思考思考：：在有人抢答情况下，抢得的队必须在30s 内完成答题。
电气控制与plc系统考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序执行C. 并行执行D. 随机执行答案：A3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括：A. 继电器B. 接触器C. 显示器D. 所有以上答案：D5. PLC的编程语言不包括：A. 梯形图B. 语句列表C. 汇编语言D. 结构化文本答案：C6. PLC的扫描周期主要取决于：A. CPU的速度B. 程序的复杂性C. 输入/输出的数量D. 以上所有答案：D7. PLC的I/O地址分配通常由什么决定？A. 用户B. PLC型号C. 程序设计D. I/O模块答案：B8. PLC的自诊断功能主要用于：A. 检测外部设备B. 检测内部故障C. 检测程序错误D. 检测电源问题答案：B9. PLC的扩展模块通常用于：A. 增加输入/输出点B. 增加CPU处理能力C. 增加存储空间D. 增加通信功能答案：A10. PLC的通信协议不包括：A. ModbusB. ProfibusC. CANopenD. USB答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口通常被标记为________和________。
答案：I/O2. PLC的CPU模块负责执行________和________。
答案：逻辑运算，数据处理3. PLC的编程软件通常提供________和________两种模式。
答案：编程，调试4. PLC的输出模块通常包括继电器、________和________。
答案：晶体管输出，晶闸管输出5. PLC的扫描周期包括________和________两个阶段。
答案：输入扫描，输出扫描6. PLC的通信协议用于实现设备之间的________和________。
电气控制及PLC练习及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
3、时间继电器：一种触头延时接通或断开的控制电器。
4、星形接法：〔A〕三个绕组，每一端接三相电压的一相，另一端接在一起。
5、三角形接法：〔C〕三个绕组首尾相连，在三个联接端分别接三相电压。
6、电磁构造电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速：〔A〕异步电动机调速中，改变定子极对数的调速方法。
12、变频调速：〔C〕异步电动机调速中，改变电源频率的调速方法。
二、填空：1、常用的低压电器是指工作电压在交流(1200 )V以下、直流( 1500 )V以下的电器。
2、熔断器是由( 熔体和熔管 )两局部组成的。
3、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为( I≥〔1.5~2.5〕INmax+∑IN ) 。
4、时间继电器是一种触头( )的控制电器。
延时接通或断开5、一般速度继电器的动作转速为( )r/min，复位转速为( )r/min。
120 1006、双速电动机的定子绕组在低速时是( )联结，高速时是( )联结。
三角形双星形7、通常电压继电器( )联在电路中，电流继电器( )联在电路中。
并 串8、在机床电气线路中异步电机常用的保护环节有( )、( )和〔 〕。
短路 、 过载 、 零压和欠压9、电气原理图设计的根本方法有〔 〕、〔 〕两种。
plc控制试题及答案随着工业自动化的快速发展，PLC（可编程逻辑控制器）作为一种重要的自动化控制设备，被广泛应用于工业生产线的控制系统中。
为了能够更好地了解和掌握PLC控制的知识，下面将提供一些常见的PLC控制试题及答案，以供参考。
一、选择题1. 下列哪个不属于PLC的基本部件？A. CPU（中央处理器）B. 内存单元C. 输入/输出模块D. 电源模块答案：D2. PLC控制系统最基本的组成是什么？A. 控制器B. 传感器C. 执行器D. 人机界面答案：A3. PLC的主要功能是什么？A. 实时监测和控制生产过程B. 采集和处理各种信号C. 实现复杂的算法运算D. 与上位机进行通讯答案：A4. PLC控制系统最常用的编程语言是什么？A. Ladder Diagram（梯形图）B. C语言C. FBD（功能块图）D. STL（结构化文本语言）答案：A5. PLC与传统继电器控制相比，优势是什么？A. 可实现更复杂的逻辑运算B. 采用数字信号传输，减少干扰C. 具备编程功能，易于调试和维护D. 执行速度更快，响应更灵敏答案：C二、填空题1. 错误的输入信号或未按预期工作的输出结果，称为____________。
答案：故障2. 控制对象和控制器之间的相关信息传递使用____________进行。
答案：输入/输出（IO）信号3. PLC输入/输出模块的作用是将____________信号转换为数字信号，或将数字信号转换为____________信号。
答案：模拟，数字4. 在PLC中，程序通常由____________和____________两部分组成。
答案：输入端，输出端5. 逻辑门包括与门、或门和____________等。
答案：非门三、简答题1. 简述PLC控制系统的工作原理。
答案：PLC控制系统的工作原理是通过接收传感器采集的输入信号，经过CPU处理后，产生控制输出信号驱动执行器或其他设备。
PLC控制系统首先进行输入信号的采集，然后进行数据处理和逻辑判断，最后根据程序的逻辑规则生成控制输出信号，实现对执行器的控制。
电气控制与plc考试题库及答案一、单选题1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制单元答案：A2. 下列哪个选项不是PLC的特点？（）。
A. 高可靠性B. 易于编程C. 价格昂贵D. 灵活性高答案：C3. PLC的输入/输出接口通常采用的信号类型是（）。
A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B二、多选题1. PLC在工业控制中的应用包括（）。
A. 机床控制B. 交通信号控制C. 家庭电器控制D. 机器人控制答案：A B D2. 下列哪些是PLC的编程语言？（）。
A. 梯形图B. 指令列表C. 功能块图D. 自然语言答案：A B C三、判断题1. PLC的输入/输出接口可以直接与交流220V的设备连接。
（）答案：错误2. PLC的扫描周期是指PLC完成一次从输入扫描到输出更新的全过程。
（）答案：正确3. PLC的程序可以在运行中随时修改。
（）答案：错误四、填空题1. PLC的编程语言中，______图是最常用的编程语言之一。
答案：梯形2. PLC的输出接口通常包括______输出和继电器输出。
答案：晶体管3. PLC的输入接口通常包括______输入和______输入。
答案：直流；交流五、简答题1. 简述PLC的工作原理。
答案：PLC的工作原理是采用循环扫描的方式，首先对输入信号进行扫描，然后执行用户程序，最后更新输出状态。
2. 解释PLC的扫描周期对系统性能的影响。
答案：PLC的扫描周期决定了系统响应的速度，扫描周期越短，系统响应越快，但可能会增加CPU的负担，反之则可能导致系统响应变慢。
六、计算题1. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以完成多少次扫描。
答案：1分钟=60000ms，60000ms / 10ms = 6000次。
2. 如果一个PLC的输入信号处理时间为2ms，输出信号处理时间为1ms，计算该PLC的最小扫描周期。
电气自动控制模块实训题2――自动车床PLC控制变频调速系统
1.操作条件
(1)、安川电机Varispeed G7交流变频调速实训装置：
(2)、三相交流异步电动机：YSJ7124
P N=370W,U N=380V, I N=1.12A, n N=1400r/min ，f N=50HZ,COSφN=0.72,ηN=0.70
(3)FX2N系列的PLC实训装置（配备装有三菱编程软件SWOPC-FXGP/WIN-C的电脑）
2.操作内容
（1)工艺流程及控制要求：
1）系统工作概况及控制要求：
自动加工车床示意图如上图所示。
在操纵台上设有自动工作和手动点动工作转换开关.。
自动工作时设有启动按钮、停止按钮、急停按钮；手动点动工作时设有正向进给点动按钮，反向退回点动按钮，离合器手动控制开关、主轴旋转开关。
气动夹紧送料装置由KM0(Y0)控制，主轴转动由KM1(Y1)控制。
离合器由KM2(Y2)控制, 离合器吸合时, 进给电机带动中拖板工作, 离合器释放时, 进给电机带动大拖板工作。
进给电机正转由KM3(Y3)控制, 进给电机反转由KM4(Y4)控制。
在自动工作车削前，大拖板必须位于床身前原点A点(X0),中拖板必须位于G点(X6),棒料装夹完毕,即检测仪ST(X7)发出信号(ST=0)。
当按了启动按钮,气动夹紧送料装置动作,送料3秒后停止送料，进给电机以1300 r/min 速度正转,大拖板快速左移,碰到限位开关
C(X2)后,进给电机减速至300 r/min速度运行，大拖板以慢速到达D点(X3)定位。
此时离合器吸合,时间为1秒，进给电机换成带动中拖板运动。
进给电机以1200 r/min 速度正转,中拖板快速接近工件,同时主轴电机转动,当碰到限位开关E(X4)时,进给电机减速至700r/min切削速度(切削速度用速度给定电位器来调节), 中拖板以切削速度正向工进,切削速度快慢可调节速度给定电位器以适应加工件不同材质需要。
中拖板到达F点(X5),零件加工结束(自动落料)。
进给电机以1200 r/min 速度反转，中拖板快速退回，碰到G点停止。
这时，气动夹紧送料装置再次动作，送料3秒后，停止送料（在送料过程中，主轴仍然转动），送料结束后，中拖板再重复切削加工动作，一直到ST检测出没有棒料时（ST=1）,再加工3只零件后，离合器释放, 时间为1秒，进给电机换成带动大拖板运动。
进给电机以1300 r/min 速度反转，大拖板快速右移退回，碰到B点(X1), 进给电机减速至300 r/min反转速度运行, 大拖板慢速到达A点停止。
在任何时候，按了停止按钮，主轴停转，同时按照中拖板先回原点（G点），大拖板再回原点（A点）的顺序工作退回原点。
当按了急停按钮时，主轴停转，拖板立即停在原处。
手动点动工作时可分别通过正向进给点动按钮、反向退回点动按钮、离合器手动控制开关、主轴旋转开关来控制正向进给、反向退回、离合器吸合、钻头旋转等，以便对设备进行调整和检修。
进给电机正向进给、反向退回的点动速度为_300_r/min。
自动加工车床电气自动控制系统采用PLC控制，进给电机电动机采用交流变频调速系统, 进给电机电动机交流变频调速系统亦由PLC控制。
2）PLC控制系统和交流变频调速系统控制要求：
①自动加工车床电气自动控制系统设有自动工作与手动点动工作转换开关，自动工作时设有启动按钮、停止按钮、急停按钮；手动点动工作时设有正向进给点动按钮，反向退回点动按钮，离合器手动控制开关、主轴旋转开关。
②自动加工车床电气自动控制系统采用PLC控制，进给电机电动机采用交流变频调速系统, 进给电机电动机交流变频调速系统亦由PLC控制。
进给电机交流变频调速系统采用PLC控制交流变频器的数字量输入端口来控制变频调速系统的起停、正反转、多段固定频率设定及正反向点动等。
③进给电机交流变频调速系统的主电路设有自动空气断路器和熔断器。
为满足进给电机工艺控制要求, 并配置能耗制动单元和能耗制动电阻。
进给电机交流变频调速系统控制方式采用无PG的V/f控制方式（无PG的矢量控制）。
3)交流变频调速系统设定值：
①电动机起动从0～1500r/min耗时4 秒，制动从1500 ～0 r/min耗时3 秒。
②要求交流电动机按S字曲线进行加、减速运行，加速开始、加速完了、减速开始、减
速完了的S字特性时间分别为___0.4__秒、__0.3___秒、_0.3___秒、_0.2____秒。
③停车时，当转速降至200 r/min开始进行直流制动，直流制动电流为50%电动机额
定电流，制动时间为0.5 秒
④以上各转速均为该电动机的同步转速（忽略转速降）。
（2）根据上述工艺流程与控制要求及给定的PLC实训装置和交流变频调速实训装置，写出PLC控制系统输入、输出I/O地址编号，画出自动加工车床的PLC控制系统和交流变频调速系统接线图，并在实训装置上完成系统接线。
1) 写出PLC的输入、输出端口I/O分配表：
2)画出配料系统的PLC控制系统和交流变频调速系统接线图
（3）按系统工艺流程与控制要求写出程序，并上机编制程序与调试。
(4)按系统控制要求与设定值写出变频器参数设置清单,并完成变频器参数设置及调试。
(5)完成PLC控制系统和交流变频调速系统调试运行并实现系统控制功能，结果向考评员演示。
