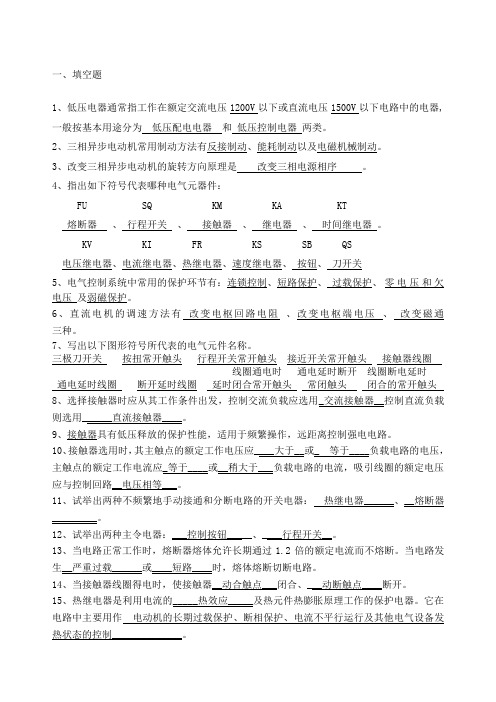

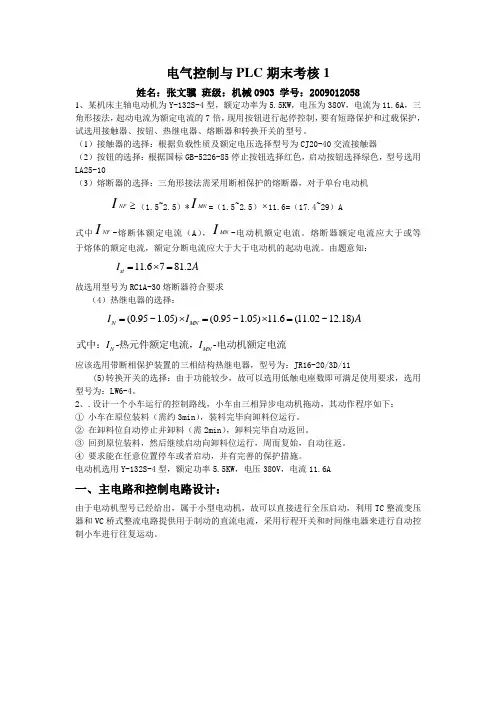

一、填空题1、低压电器通常指工作在额定交流电压1200V以下或直流电压1500V以下电路中的电器,一般按基本用途分为低压配电电器和低压控制电器两类。

2、三相异步电动机常用制动方法有反接制动、能耗制动以及电磁机械制动。

3、改变三相异步电动机的旋转方向原理是改变三相电源相序。

4、指出如下符号代表哪种电气元器件：FU SQ KM KA KT 熔断器、行程开关、接触器、继电器、时间继电器。

KV KI FR KS SB QS电压继电器、电流继电器、热继电器、速度继电器、按钮、刀开关5、电气控制系统中常用的保护环节有：连锁控制、短路保护、过载保护、零电压和欠电压及弱磁保护。

6、直流电机的调速方法有改变电枢回路电阻、改变电枢端电压、改变磁通三种。

7、写出以下图形符号所代表的电气元件名称。

三极刀开关按扭常开触头行程开关常开触头接近开关常开触头接触器线圈线圈通电时通电延时断开线圈断电延时通电延时线圈断开延时线圈延时闭合常开触头常闭触头闭合的常开触头8、选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器__控制直流负载则选用______直流接触器____。

9、接触器具有低压释放的保护性能，适用于频繁操作，远距离控制强电电路。

10、接触器选用时，其主触点的额定工作电压应____大于__或_ 等于____负载电路的电压，主触点的额定工作电流应_等于____或__稍大于___负载电路的电流，吸引线圈的额定电压应与控制回路__电压相等___。

11、试举出两种不频繁地手动接通和分断电路的开关电器：热继电器______、__熔断器_________。

12、试举出两种主令电器：___控制按钮_____、____行程开关__。

13、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。

当电路发生__严重过载______或____短路____时，熔体熔断切断电路。

14、当接触器线圈得电时，使接触器__动合触点___闭合、___动断触点____断开。

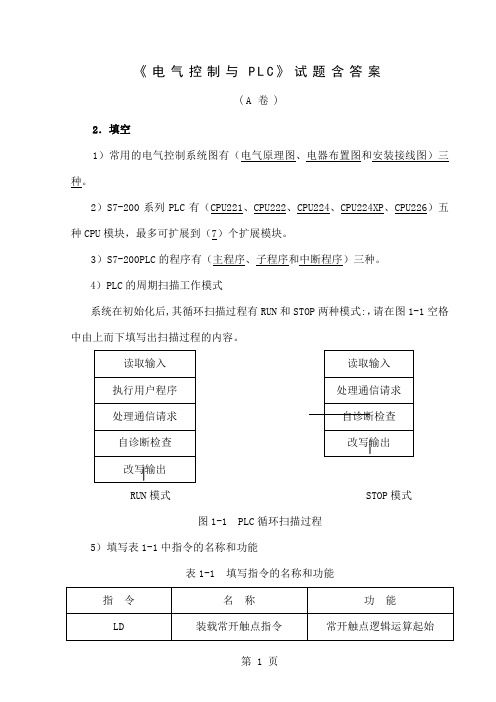

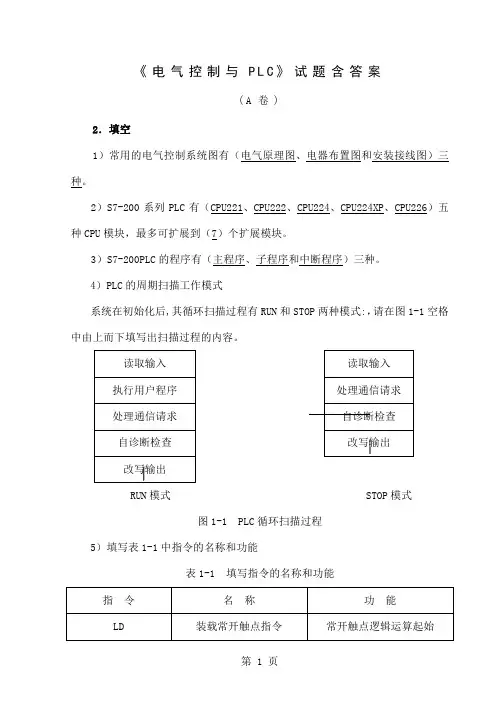

《电气控制与P L C》试题含答案(A卷)2．填空1）常用的电气控制系统图有（电气原理图、电器布置图和安装接线图）三种。

2）S7-200系列PLC有（CPU221、CPU222、CPU224、CPU224XP、CPU226）五种CPU模块，最多可扩展到（7）个扩展模块。

3）S7-200PLC的程序有（主程序、子程序和中断程序）三种。

4）PLC的周期扫描工作模式系统在初始化后,其循环扫描过程有RUN和STOP两种模式:，请在图1-1空格中由上而下填写出扫描过程的内容。

RUN模式 STOP模式图1-1 PLC循环扫描过程5）填写表1-1中指令的名称和功能表1-1 填写指令的名称和功能二、分析题（每题2 分，共20 分）根据给出的X62W卧式万能铣床电气控制原理图(见图2-1)，对以下4点进行电气控制线路分析。

（每小题5分，共20分）的起-转-停控制1）主电动机M1控制。

为方便操作，主轴电动机的起停按钮各有两个，可在主电动机由KM3两处中的任一处进行操作。

起动前，先将换向开关SA5旋转到所需旋转方向，然后按下起动按钮SB1或SB2，接触器KM3线圈通电并自锁，主轴电动机M1起动。

热继电器FR1的动断触点串接于KM3控制电路中作过载保护。

在主电动机达到一定转速时，速度继电主轴电动机制动时，按下停止按钮SB3或SB4，其动断触点断开，切断KM3电源，主轴电动机M1的电源被切断，因为惯性，M1会继续旋转。

SB3或SB4的动合触点接通，使接触器KM2线圈通电，M1反接制动，直至转速降低至速度继电器KS的动合触点断开，反接制动停止。

在速度继电器触点断开前，不应松开按钮SB3或SB4，以保证在整个停车过程中进行反接制动。

2）工作台横向（前、后）和升降（上、下）进给运动的控制先将工作台转换开关SA1扳在断开位置，这时SA1-1和SA1-3接通。

工作台的横向和升降控制是通过十字复式操作手柄进行的，该手柄有上、下、前、后和中间零位共5个位置。

《机床电气控制与PLC应用》期末试卷(A卷) 一、填空题（20分）1．电力拖动是指用拖动生产机械的使之运转的一种方法。

2．低压断路器又称，具有、、等多种保护功能。

3．Y-△减压启动是指电动机启动时，把定子绕组接成，以降低启动电压，限制启动电流；待电动机启动后，再把定子绕组改接成，使电动机全压运行。

4．说明下列指令意义：ANB SET MCANI OR LDP5．串联触点较多的电路应编在梯形图的_________，并联触点多的电路应放在梯形图的 _________。

6．PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。

7．在机电控制系统中，是能实现欠压和失压保护的电器。

二、选择题（20分）1．按下复合按钮时（）A 常开触头先闭合B 常开常闭触头同时动作C 常闭触头先断开2．如图所示，正常操作时会出现点动工作状态的是图（）3．在操作接触器联锁正反转控制线路时，要使电动机从正转变为反转，正确的操作方法是（）A 可直接按下反转启动按钮B 可直接按下正转启动按钮C 必须先按下停止按钮，再按下反转启动按钮4．在控制线路中，如果两个动合触点并联，则它们是（）关系。

A、或逻辑B、与逻辑C、与非逻辑5．下列指令使用错误正确的是（）A、ouT xoB、Set yoC、ouT To k10 6．能实现欠压和失压保护的电器是（）A 熔断器B 热继电器C 接触器D 电源7．PLC一般采用（）与现场输入信号相连A、光电耦合电路B、可控硅电路C、晶体管电路8．M8014的脉冲输出周期是（）A、5秒B、1分C、1秒9．执行SET Y0后，Y0的状态是________。

A、ON；B、OFF；C、ON/OFF；D、不确定。

10.MPS和MPP指令必须成对使用，而且连续使用应少于( )次。

A. 12B. 11C. 33D. 10三、简答题（31分）1由指令表画梯形图。

无锡职业技术学院20 -20 学年第二学期《机床电气与PLC控制》期末试卷（E卷）（闭卷考试）一、填空题（每空格1分，共20分）1、三相异步电动机常用的减压起动方法有星形－三角形减压起动、自耦变压器减压起动。

2、三相异步电动机常用的电气制动方法有：反接制动、能耗制动、再生制动。

3、改变直流电动机的旋转方向原理是改变电枢或激磁绕组的极性。

4、改变三相异步电动机的旋转方向原理是改变三相电源相序。

5、PLC的输出形式有继电器、晶体管、晶闸管。

6、PLC的编程语言有梯形图、指令表、功能图、功能块图。

7、零线也叫地线，它们有相同的作用，这种说法是否正确？错（填对或错）。

8、指出如下符号代表哪种电气元器件：FU SQ KM KA KT熔断器、行程开关、接触器、继电器、时间继电器。

二、简答题（共30分）1、三相交流电动机的调速方法有哪几种？（6分）答：（1）变频调速，（2）变极调速，（3）变转差率调速2、电气控制系统的保护环节有那些？（8分）答：短路保护、过流保护、过载保护、欠电压保护、零电压保护、过电压保护、弱磁保护。

3、PLC的硬件有哪几部分组成？（6分）答：CPU、存储器、输入输出接口、电源、扩展接口、通讯接口、编程工具等。

4、PLC的工作过程分几个阶段？各阶段完成什么任务？（10分）答：（1）采样输入：将各输入状态存入对应内存的输入映象寄存器中。

（2）程序执行阶段：PLC按照从左到右从上到下的逐点扫描，从输入寄存器读入状态，然后运算结果，再将结果存入映象寄存器。

（3）输出刷新：所有指令执行完毕后，将结果输出到输出寄存器，从而驱动负载。

三、写出梯形图对应的语句表。

（5分）四、综合应用。

（45分）1、如图所示：Y0控制红灯，Y1控制绿灯，Y2控制黄灯，那么当C20中的数据为8和11时，分别是哪盏灯亮？（6分）2、如图所示：Y0控制一盏红灯，问系统上电后，灯的明暗状态？（4分）3、有一台三相异步电动机M,要求用PLC实现“正转－停－反转”的控制要求，且要求有“急停”控制功能，PLC的I/O接线图如下，要求（1）设计梯形图（9分）。

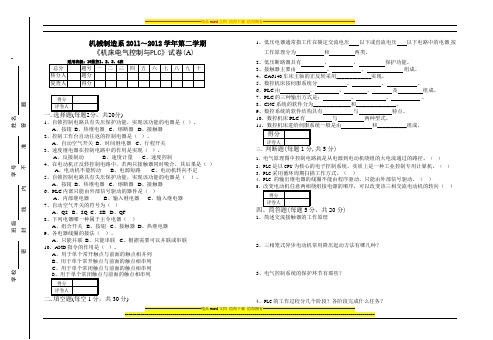

----------------------------精品word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------机械制造系2011～2012学年第二学期 《机床电气控制与PLC 》试卷(A )20分)1、自锁控制电路具有失压保护功能，实现该功能的电器是（ ）。

A 、按钮B 、热继电器C 、熔断器D 、接触器2、控制工作台自动往返的控制电器是（ ）。

A 、自动空气开关B 、时间继电器C 、行程开关3、速度继电器在控制电路中的作用是实现（ ）。

A 、反接制动B 、速度计量C 、速度控制 4、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是（ ） A 、电动机不能转动 B 、电源短路 C 、电动机转向不定 5、自锁控制电路具有失压保护功能，实现该功能的电器是（ ）。

A 、按钮 B 、热继电器 C 、熔断器D 、接触器 6、PLC 内部只能由外部信号驱动的器件是（ ）A 、内部继电器B 、输入继电器C 、输入继电器7、自动空气开关的符号为（ ）A 、QSB 、SQC 、SBD 、QF8、下列电器哪一种属于主令电器（ ）A 、组合开关B 、按钮C 、接触器D 、热继电器9、各电器线圈的接法（ ）。

A 、只能并联B 、只能串联C 、根据需要可以并联或串联10、AND 指令的作用是（ ）。

A 、用于单个常开触点与前面的触点相并列B 、用于单个常开触点与前面的触点相串列C 、用于单个常闭触点与前面的触点相串列30分) 1、低压电器通常指工作在额定交流电压 以下或直流电压 以下电路中的电器,按工作原理分为 和 两类。

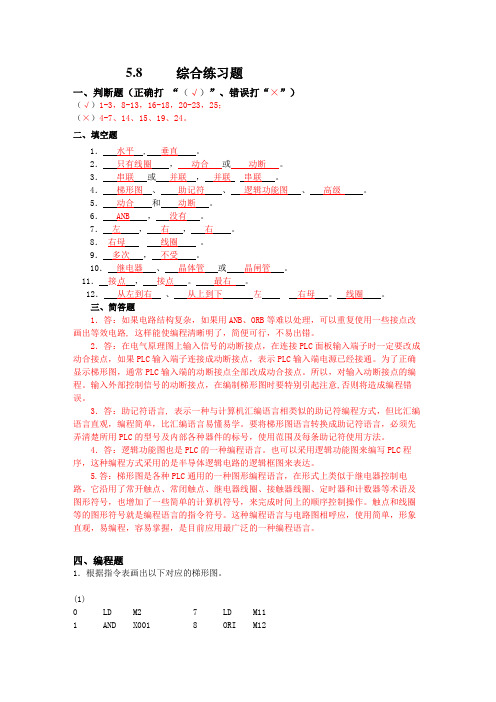

5.8 综合练习题一、判断题（正确打“（√）”、错误打“×”）（√）1-3，8-13，16-18，20-23，25；（×）4-7、14、15、19、24。

二、填空题1．水平 , 垂直。

2．只有线圈，动合或动断。

3．串联或并联，并联串联。

4．梯形图、助记符、逻辑功能图、高级。

5．动合和动断。

6．ANB，没有。

7．左，右，右。

8．右母线圈。

9．多次，不受。

10．继电器、晶体管或晶闸管。

11．接点，接点。

最右。

12．从左到右、从上到下左右母。

线圈。

三、简答题1．答：如果电路结构复杂，如果用ANB、ORB等难以处理，可以重复使用一些接点改画出等效电路, 这样能使编程清晰明了，简便可行，不易出错。

2．答：在电气原理图上输入信号的动断接点，在连接PLC面板输入端子时一定要改成动合接点，如果PLC输入端子连接成动断接点，表示PLC输入端电源已经接通。

为了正确显示梯形图，通常PLC输入端的动断接点全部改成动合接点。

所以，对输入动断接点的编程。

输入外部控制信号的动断接点，在编制梯形图时要特别引起注意,否则将造成编程错误。

3．答：助记符语言, 表示一种与计算机汇编语言相类似的助记符编程方式，但比汇编语言直观，编程简单，比汇编语言易懂易学。

要将梯形图语言转换成助记符语言，必须先弄清楚所用PLC的型号及内部各种器件的标号，使用范围及每条助记符使用方法。

4．答：逻辑功能图也是PLC的一种编程语言。

也可以采用逻辑功能图来编写PLC程序，这种编程方式采用的是半导体逻辑电路的逻辑框图来表达。

5.答：梯形图是各种PLC通用的一种图形编程语言，在形式上类似于继电器控制电路。

它沿用了常开触点、常闭触点、继电器线圈、接触器线圈、定时器和计数器等术语及图形符号，也增加了一些简单的计算机符号，来完成时间上的顺序控制操作。

触点和线圈等的图形符号就是编程语言的指令符号。

这种编程语言与电路图相呼应，使用简单，形象直观，易编程，容易掌握，是目前应用最广泛的一种编程语言。

《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。

2、通常低压是指交流。

3、低压控制电器常用的具体灭弧方法有、、。

4、热继电器主要参数有、、、及。

5、笼型异步电动机的电气制动方法有：、。

6、可编程控制器主要由、、、组成。

7、PLC的输入电路大都相同，通常有三种类型。

分别为、、。

8、PLC工作时，全过程扫描一次所需的时间称为。

9、PLC工作过程分为、、、、。

二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。

A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。

A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。

请问只能带直流负载是哪种输出形式。

（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。

A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、梯形图有哪些设计规则？（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

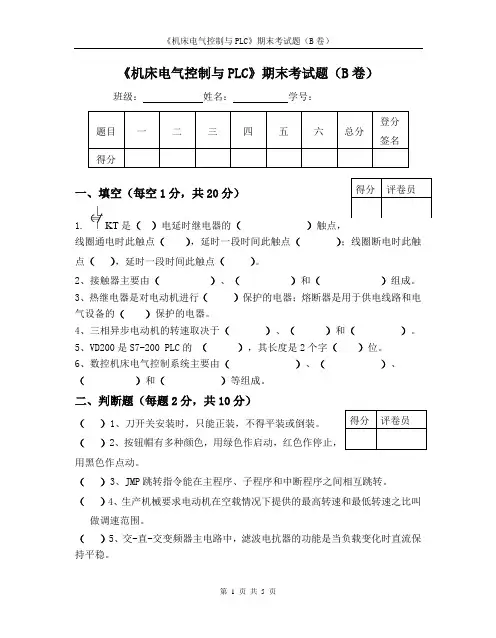

《机床电气控制与PLC 》期末考试题（B 卷）班级： 姓名： 学号：_____________ 题目 一 二 三 四 五 六 总分 登分签名 得分一、填空（每空1分，共20分）1.KT 是（ ）电延时继电器的（ ）触点，线圈通电时此触点（ ），延时一段时间此触点（ ）；线圈断电时此触点（ ），延时一段时间此触点（ ）。

2、接触器主要由（ ）、（ ）和（ ）组成。

3、热继电器是对电动机进行（ ）保护的电器；熔断器是用于供电线路和电气设备的（ ）保护的电器。

4、三相异步电动机的转速取决于（ ）、（ ）和（ ）。

5、VD200是S7-200 PLC 的 （ ），其长度是2个字（ ）位。

6、数控机床电气控制系统主要由（ ）、（ ）、（ ）和（ ）等组成。

二、判断题（每题2分，共10分）（ ）1、刀开关安装时，只能正装，不得平装或倒装。

（ ）2、按钮帽有多种颜色，用绿色作启动，红色作停止，用黑色作点动。

（ ）3、JMP 跳转指令能在主程序、子程序和中断程序之间相互跳转。

（ ）4、生产机械要求电动机在空载情况下提供的最高转速和最低转速之比叫做调速范围。

（ ）5、交-直-交变频器主电路中，滤波电抗器的功能是当负载变化时直流保持平稳。

得分 评卷员得分 评卷员三、单择题（每题2分，共20分）得分评卷员1、控制电动机能耗制动的电器应是（）。

A．速度继电器 B.时间继电器 C.电流继电器 D.电压继电器2、（）是初始化脉冲，仅在PLC上电运行时接通一个扫描周期。

A．SM0.2 B.SM0.1 C.SM0.3 D.SM36.53、将编程器内编写好的程序写入PLC时，PLC必须处在（）模式。

A．RUN B. STOP C.停电 D. RUN或STOP都可4、变频器安装时，在电源和变频器之间，通常接（）。

A．按钮和热继电器 B. 低压断路器和接触器 C.速度继电器 D.电动机5、变频器输出侧不允许接（）。

A．单相电动机 B. 三相异步电动机 C.电容式单相电动机 D.罩极式单项电动机。

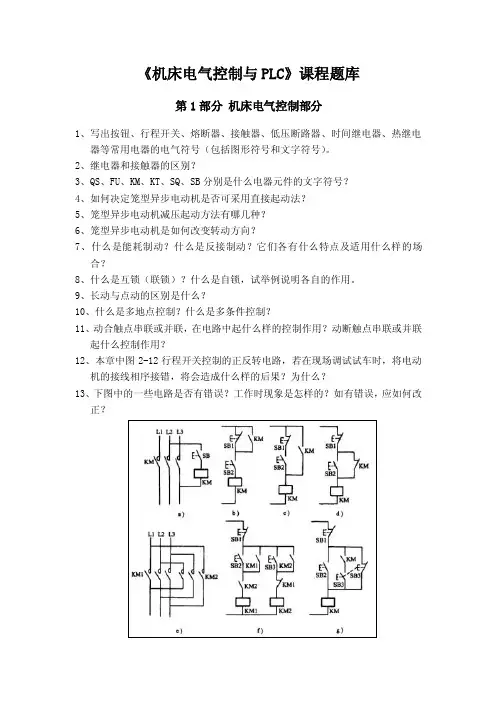

《机床电气控制与PLC》课程题库第1部分机床电气控制部分1、写出按钮、行程开关、熔断器、接触器、低压断路器、时间继电器、热继电器等常用电器的电气符号（包括图形符号和文字符号）。

2、继电器和接触器的区别？3、QS、FU、KM、KT、SQ、SB分别是什么电器元件的文字符号？4、如何决定笼型异步电动机是否可采用直接起动法？5、笼型异步电动机减压起动方法有哪几种？6、笼型异步电动机是如何改变转动方向？7、什么是能耗制动？什么是反接制动？它们各有什么特点及适用什么样的场合？8、什么是互锁（联锁）？什么是自锁，试举例说明各自的作用。

9、长动与点动的区别是什么？10、什么是多地点控制？什么是多条件控制？11、动合触点串联或并联，在电路中起什么样的控制作用？动断触点串联或并联起什么控制作用？12、本章中图2-12行程开关控制的正反转电路，若在现场调试试车时，将电动机的接线相序接错，将会造成什么样的后果？为什么？13、下图中的一些电路是否有错误？工作时现象是怎样的？如有错误，应如何改正？14、设计一个控制电路，要求第一台电动机起动10秒以后，第二台电动机自动起动，运行5秒以后，第一台电动机停止转动，同时第三台电动机起动，在运转15秒以后，电动机全部停止。

15、设计一控制电路，控制一台电动机要求：（1）可正反转；（2）可正向点动，两处起停控制；（3）可反接制动；（4）有短路和过载保护。
