机床电气控制试题答案

期中测试题一一、单选题（每题1分，共15分）1.在低压电器中，用于短路保护的电气是（）A.过电流继电器B.熔断器C.热继电器D.时间继电器2.在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（）A.过电压继电器B.熔断器C.热继电器D.时间继电器3.下列不属于主令电器的是（）A.按钮B.行程开关C.主令控制器D.刀开关4.用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（）A.按钮B.交流接触器C.主令控制器D.刀开关5.下列不属于机械设备的电气工程图是（）A.电气原理图B.电气位置图C.安装接线图D.电器结构图6.接触器是一种自动控制电器，其作用是：（）A.不频繁地接通或断开电路B.频繁地接通或断开电路，但不具备任何保护功能C.频繁地接通或断开电路，且具有一定的保护功能D.以上都不对7.熔断器在电路中的作用是：（）A.普通的过载保护B.短路保护和严重过载保护C.欠压、失压保护D.过电流保护8.热继电器在电路中的作用是：（）A.过载保护B.短路保护和严重过载保护C.欠压、失压保护D.过电流保护9.低压电器是指工作在交流（）V以下的电器装置A.1500B.1200C.1000 Ｄ.200010.在控制线路中，熔断器所起到的保护是（）A.过流保护B.过压保护C.过载保护D.短路保护11.下列低压电器中，能起到过流保护、短路保护、失压和零压保护的是（）A.熔断器B.速度继电器C.低压断路器D.时间继电器12.在设计机械设备的电气控制工程图时，首先设计的是（）A.安装接线图B.电气原理图C.电器布置图D.电气互连图13.在控制线路中，速度继电器所起到的作用是（）A.过载保护B.过压保护C.欠压保护D.速度检测14.断电延时型时间继电器，它的延时触点是（）A.延时闭合的动合触点B.瞬间动合的触点C.瞬间闭合延时断开的动合触点D.延时闭合瞬时断开的动合触点15.三相异步电动机反接制动时，采用对称电阻对接法，可以限制制动转矩的同时，也限制（）A.制动电流B.启动电流C.制动电压D.启动电二、多项选择题（每题2分，共10分）1.电机车过曲线时掉道，原因是（）A.列车行驶速度太快B.曲线外轨超高或不足C.曲线半径小D.曲线内轨未加宽2.斜巷人车装备专用信号，通讯信号必须具备（）A.通话B.信号发送C.连接D.电源3.采区连续运输车、卡轨车必须装备（）A.位置显示器B.过位保护C.专用通讯信号D.照明装置4.同一水平同时行驶（）台以上机车时，使用带有电气闭锁的信号装置行驶机车台数大于（）台时，使用“信、集、闭”系统A.3B.4C.5D.65.低压供电系统，必须装设那些保护（）A.检漏保护B.选择性漏电保护C.过电流保护D.欠压保护三、名词解释（每题2分，共10分）1.加工中心：2.刀具的耐热性：3.线切割加工中的切削速度：4.走道路线：5.参考坐标系：四、判断题（每题1分，共10分）1.机车的速度特性是指机车牵引力与运行速度的关系。

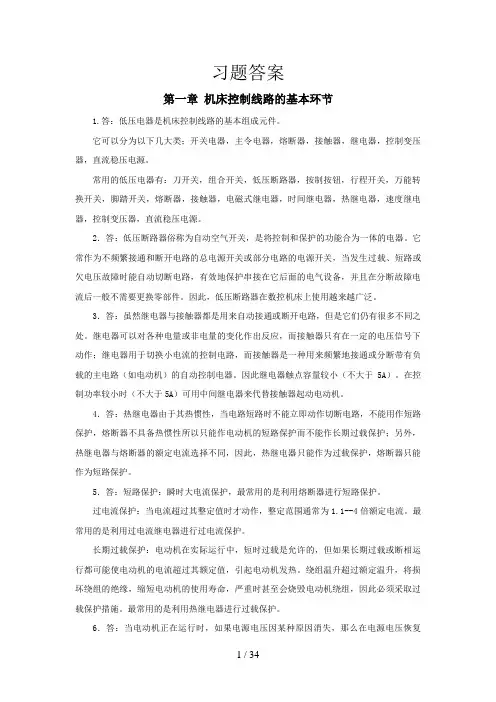

习题答案第一章机床控制线路的基本环节1.答：低压电器是机床控制线路的基本组成元件。

它可以分为以下几大类；开关电器，主令电器，熔断器，接触器，继电器，控制变压器，直流稳压电源。

常用的低压电器有：刀开关，组合开关，低压断路器，按制按钮，行程开关，万能转换开关，脚踏开关，熔断器，接触器，电磁式继电器，时间继电器，热继电器，速度继电器，控制变压器，直流稳压电源。

2．答：低压断路器俗称为自动空气开关，是将控制和保护的功能合为一体的电器。

它常作为不频繁接通和断开电路的总电源开关或部分电路的电源开关，当发生过载、短路或欠电压故障时能自动切断电路，有效地保护串接在它后面的电气设备，并且在分断故障电流后一般不需要更换零部件。

因此，低压断路器在数控机床上使用越来越广泛。

3．答：虽然继电器与接触器都是用来自动接通或断开电路，但是它们仍有很多不同之处。

继电器可以对各种电量或非电量的变化作出反应，而接触器只有在一定的电压信号下动作；继电器用于切换小电流的控制电路，而接触器是一种用来频繁地接通或分断带有负载的主电路（如电动机）的自动控制电器。

因此继电器触点容量较小（不大于5A）。

在控制功率较小时（不大于5A）可用中间继电器来代替接触器起动电动机。

4．答：热继电器由于其热惯性，当电路短路时不能立即动作切断电路，不能用作短路保护，熔断器不具备热惯性所以只能作电动机的短路保护而不能作长期过载保护；另外，热继电器与熔断器的额定电流选择不同，因此，热继电器只能作为过载保护，熔断器只能作为短路保护。

5．答：短路保护：瞬时大电流保护，最常用的是利用熔断器进行短路保护。

过电流保护：当电流超过其整定值时才动作，整定范围通常为1.1--4倍额定电流。

最常用的是利用过电流继电器进行过电流保护。

长期过载保护：电动机在实际运行中，短时过载是允许的，但如果长期过载或断相运行都可能使电动机的电流超过其额定值，引起电动机发热。

绕组温升超过额定温升，将损坏绕组的绝缘，缩短电动机的使用寿命，严重时甚至会烧毁电动机绕组，因此必须采取过载保护措施。

2013年机床电气控制试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：（B）自动控制系统中用于发送控制指令的电器。

3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：（B）一种触头延时接通或断开的控制电器。

5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

2．1分析图2.43中各控制电路按正常操作时会出现什么现象？若不能正常工作加以改进。

2.2路。

2.3 试画出某机床主电动机控制线路图。

要求：⑴可正反转；⑵可正向点动；⑶两处起停。

答：要求电路图如下所示2.4 如图2.44所示，要求按下起动按钮后能依次完成下列动作： (1) 运动部件A 从1到2； (2) 接着B 从3到4； (3) 接着A 从2回到1； (4) 接着B 从4回到3；123321DCBATitleNumberSize A4Date:14-May -2001File:F:\x2ABM1M2SQ1SQ2SQ3SQ412342.5 要求三台电动机M1、M2、M3按下列顺序起动：M1起动后，M2才能起动；M2起动后，M3才能起动。

停止时按逆序停止，试画出控制线路。

KM22.6什么叫降压起动？常用的降压起动方法有哪几种？答：（1）降压起动即：在起动时减小加在电动机定子绕组上的电压，以减小起动电流；而起动后再将电压恢复到额定值，电动机进入正常工作状态。

（2）三相笼型异步电动机降压启动的方法有：定子绕组串电阻（电抗）启动、Y—△降压启动、延边三角形降压启动、自耦变压器降压启动。

2.7 电动机在什么情况下应采用降压起动？定子绕组为Y形接法的三相异步电动机能否用Y—△降压起动？为什么？答：当电源容量小于180KV，电动机容量在小于7KV的情况下通常采用降压启动。

Y—△降压启动不适合定子为Y形接法的三相异步电动机，在启动后电机会仍然处于低压运行。

2.8 找出图2.45所示的Y—△降压起动控制线路中的错误，并画出正确的电路。

2.9 试分析图2.20所示的电路中,当KT延时时间太短及延时闭合与延时打开的触点接反后,电路将出现什么现象?答：（1）当KT延时时间太短电动机未完全启动之前就工作（2）延时闭合与延时打开的触点如果接反，则电路一旦通电，KM2线圈即可得电，电动机不经过星形启动就工作三角形正常运行状态。

机床电气考试题及答案一、选择题（每题2分，共20分）1. 机床电气控制中，三相异步电动机的启动电流通常为额定电流的多少倍？A. 2-3倍B. 4-7倍C. 8-10倍D. 11-15倍答案：B2. 机床电气系统中，过载保护通常采用哪种元件？A. 熔断器B. 热继电器C. 电磁继电器D. 过电流继电器答案：B3. 机床电气控制中，正反转控制电路的实现方式是什么？A. 单相控制B. 双相控制C. 两相控制D. 三相控制答案：D4. 机床电气系统中，电磁铁的额定电压应与控制电路电压相匹配，否则会导致什么后果？A. 电磁铁吸合无力B. 电磁铁过热烧毁C. 电磁铁无法释放D. 电磁铁无反应答案：B5. 机床电气控制中，星-三角启动适用于哪种类型的电动机？A. 单相电动机B. 三相电动机C. 直流电动机D. 同步电动机答案：B6. 机床电气系统中，接触器的主要作用是什么？A. 用于过载保护B. 用于短路保护C. 用于实现远距离控制D. 用于实现频繁启动和停止答案：D7. 机床电气控制中，时间继电器的作用是什么？A. 用于实现过载保护B. 用于实现短路保护C. 用于实现延时控制D. 用于实现快速切断电源答案：C8. 机床电气系统中，熔断器的作用是什么？A. 用于实现过载保护B. 用于实现短路保护C. 用于实现延时控制D. 用于实现快速切断电源答案：B9. 机床电气控制中，行程开关的作用是什么？A. 用于实现过载保护B. 用于实现短路保护C. 用于实现行程控制D. 用于实现快速切断电源答案：C10. 机床电气系统中，变压器的作用是什么？A. 用于实现过载保护B. 用于实现短路保护C. 用于实现电压变换D. 用于实现电流变换答案：C二、填空题（每题2分，共20分）1. 机床电气控制中，三相异步电动机的启动电流通常为额定电流的________倍。

答案：4-72. 机床电气系统中，过载保护通常采用________元件。

2．1分析图2.43中各控制电路按正常操作时会出现什么现象？若不能正常工作加以改进。

2.2路。

2.3 试画出某机床主电动机控制线路图。

要求：⑴可正反转；⑵可正向点动；⑶两处起停。

答：要求电路图如下所示2.4 如图2.44所示，要求按下起动按钮后能依次完成下列动作： (1) 运动部件A 从1到2； (2) 接着B 从3到4； (3) 接着A 从2回到1； (4) 接着B 从4回到3；123321DCBATitleNumberSize A4Date:14-May -2001File:F:\x2ABM1M2SQ1SQ2SQ3SQ412342.5 要求三台电动机M1、M2、M3按下列顺序起动：M1起动后，M2才能起动；M2起动后，M3才能起动。

停止时按逆序停止，试画出控制线路。

KM22.6什么叫降压起动？常用的降压起动方法有哪几种？答：（1）降压起动即：在起动时减小加在电动机定子绕组上的电压，以减小起动电流；而起动后再将电压恢复到额定值，电动机进入正常工作状态。

（2）三相笼型异步电动机降压启动的方法有：定子绕组串电阻（电抗）启动、Y—△降压启动、延边三角形降压启动、自耦变压器降压启动。

2.7 电动机在什么情况下应采用降压起动？定子绕组为Y形接法的三相异步电动机能否用Y—△降压起动？为什么？答：当电源容量小于180KV，电动机容量在小于7KV的情况下通常采用降压启动。

Y—△降压启动不适合定子为Y形接法的三相异步电动机，在启动后电机会仍然处于低压运行。

2.8 找出图2.45所示的Y—△降压起动控制线路中的错误，并画出正确的电路。

2.9 试分析图2.20所示的电路中,当KT延时时间太短及延时闭合与延时打开的触点接反后,电路将出现什么现象?答：（1）当KT延时时间太短电动机未完全启动之前就工作（2）延时闭合与延时打开的触点如果接反，则电路一旦通电，KM2线圈即可得电，电动机不经过星形启动就工作三角形正常运行状态。

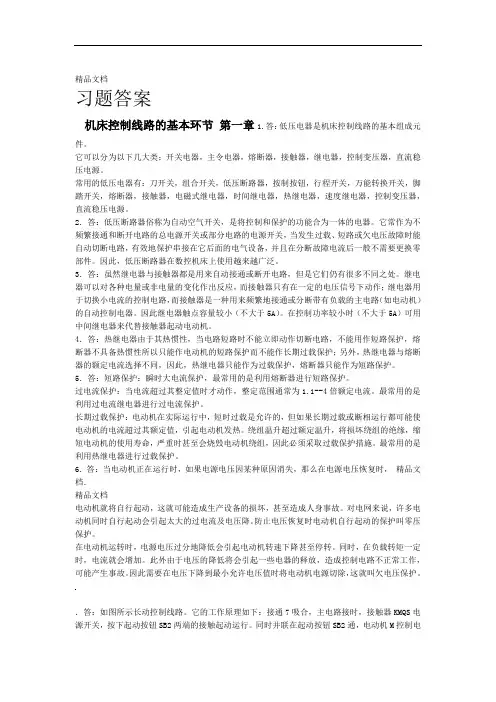

精品文档习题答案机床控制线路的基本环节第一章1.答：低压电器是机床控制线路的基本组成元件。

它可以分为以下几大类；开关电器，主令电器，熔断器，接触器，继电器，控制变压器，直流稳压电源。

常用的低压电器有：刀开关，组合开关，低压断路器，按制按钮，行程开关，万能转换开关，脚踏开关，熔断器，接触器，电磁式继电器，时间继电器，热继电器，速度继电器，控制变压器，直流稳压电源。

2．答：低压断路器俗称为自动空气开关，是将控制和保护的功能合为一体的电器。

它常作为不频繁接通和断开电路的总电源开关或部分电路的电源开关，当发生过载、短路或欠电压故障时能自动切断电路，有效地保护串接在它后面的电气设备，并且在分断故障电流后一般不需要更换零部件。

因此，低压断路器在数控机床上使用越来越广泛。

3．答：虽然继电器与接触器都是用来自动接通或断开电路，但是它们仍有很多不同之处。

继电器可以对各种电量或非电量的变化作出反应，而接触器只有在一定的电压信号下动作；继电器用于切换小电流的控制电路，而接触器是一种用来频繁地接通或分断带有负载的主电路（如电动机）的自动控制电器。

因此继电器触点容量较小（不大于5A）。

在控制功率较小时（不大于5A）可用中间继电器来代替接触器起动电动机。

4．答：热继电器由于其热惯性，当电路短路时不能立即动作切断电路，不能用作短路保护，熔断器不具备热惯性所以只能作电动机的短路保护而不能作长期过载保护；另外，热继电器与熔断器的额定电流选择不同，因此，热继电器只能作为过载保护，熔断器只能作为短路保护。

5．答：短路保护：瞬时大电流保护，最常用的是利用熔断器进行短路保护。

过电流保护：当电流超过其整定值时才动作，整定范围通常为1.1--4倍额定电流。

最常用的是利用过电流继电器进行过电流保护。

长期过载保护：电动机在实际运行中，短时过载是允许的，但如果长期过载或断相运行都可能使电动机的电流超过其额定值，引起电动机发热。

绕组温升超过额定温升，将损坏绕组的绝缘，缩短电动机的使用寿命，严重时甚至会烧毁电动机绕组，因此必须采取过载保护措施。

2009 - 2010学年第一学期高职06(07、08、09、10)班《数控机床电气控制》课程期末考试试卷(A卷)一、填空题(1’×30)1.世界第一台数控机床是机床。

2.数控装置在硬件基础上必须有相应的系统软件指挥和协调硬件的工作，两者缺一不可。

数控装置的软件由和组成。

3.开环伺服系统即为无位置反馈的系统，其驱动元件主要是电动机。

4. 交流电动机的调速方法有、和三种。

5.数控机床的性能很大程度上取决于的性能。

6.数控机床控制系统共分为两大部分，其中一部分是控制，另一部分是控制。

7.热继电器是一种利用进行工作的保护电器。

脉冲编码器分为、和三种。

8．不但能用于正常工作时不频繁接通和断开的电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效保护串接在他后面的电气设备。

9．光栅是一种将转为的测量装置。

10.环形分配器DIR为数控装置所发出的方向信号，其电平高低对应电动机绕组的改变。

11.常见的电气控制系统图有：、、。

12.数控机床接口电路要完成、、锁存和隔离功能。

13.数控机床超程限位保护一般有和两种双重保护。

14.PLC控制系统软件主要有、编程语言及编程支持工具等组成。

15．数控机床中PLC采用编程方式，每一个语句表包含一个、两部分。

二、判断题(2’×10)1.常用的位移执行机构有步进电机、直流伺服电机和交流电机。

( )2.数控装置是数控机床电气控制系统的控制中心。

( )3.全闭环伺服系统所用位置检测元件是光电脉冲编码器。

( )4.数控机床的加工精度，在很大程度上取决于数控机床位置检测装置的精度。

( )5.绝对式位置检测是：每一个被测点的位置都从一个固定的零点算起。

( )6.PLC内部可以看作是由许多“硬继电器”等逻辑部件组成。

( )7.电器元件布置图是用规定的图形符号。

根据原理图，按各电器相对位置绘制的实际接线图。

( )8.梯形图不是数控加工编程语言。

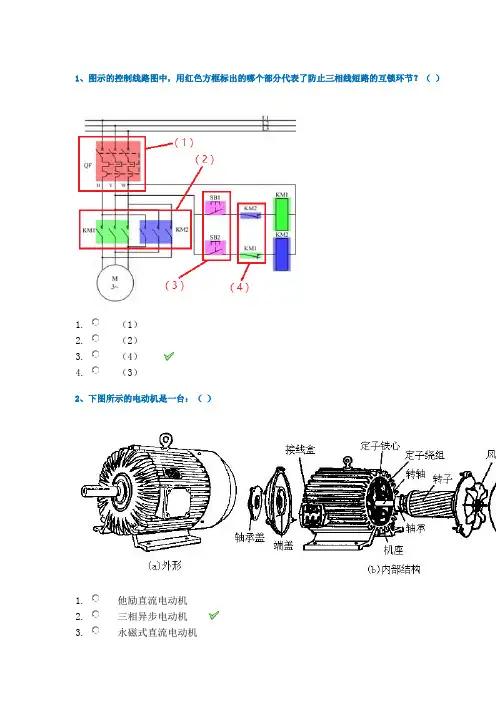

1、图示的控制线路图中，用红色方框标出的哪个部分代表了防止三相线短路的互锁环节？（）1.（1）2.（2）3.（4）4.（3）2、下图所示的电动机是一台：（）1.他励直流电动机2.三相异步电动机3.永磁式直流电动机4.步进电动机3、以下为电动机产品接线柱的接线图，其中表示定子绕组三角形连接的是( )(1)1329454633197.bmp(2)1329454633199.bmp(3)1329454633201.bmp(4)1329454633202.bmp1.(1)2.(2)3.(3)4.(4)4、如图所示的液压系统，可以判断其执行器是一个( )1.单作用单杆液压缸2.双作用单杆液压缸3.二位四通换向阀4.四位四通换向阀多项选择题5、以下关于“VVVF”的说法，正确的是：（）1.反电动势的大小可以从外部直接加以控制2.保持每极磁通不变的准确方法就是使反电动势与频率同步升、降3.在异步电动机调速时，一个重要因素是希望保持每极磁通不变4.反电动势的大小无法从外部直接加以控制，因此必须使用变通的手段6、以下为直流电机机械特性基本公式：公式中的：（1）（2）（3）（4）这几项中，哪些是相对稳定不变的常数：（）1.（4）2.（2）3.（1）4.（3）7、关于调速和由于电机负载变化引起的转速变化，以下说法正确的有：（）1.对于直流电动机，由于电机负载变化引起转速变化时，电机工作点只在一条机械特性线变动2.对于直流电动机，调速只能使电机的运行点在一条机械特性线上变动3.负载的这种变化将引起转速变化，这个过程是自动进行的4.负载的这种变化将引起转速变化，这个过程是受控的8、关于能耗制动基本原理的说法，正确的是：（）1.这种方法是用消耗转子的动能（先转换为电能，最终转换为热能耗散掉）来进行制动的所以称为能耗制动2.能耗制动方法就是在切断三相电源的同时，给电动机的两相定子绕组抽头接通直流电源3.这种方法是将转子的动能转换为电能并向电源端充电来节约能量消耗的，所以称为能耗动4.能耗制动方法就是在切断三相电源的同时，给电动机的两相定子绕组抽头接通反向的交电源9、以下机床主电动机较常使用反接制动的有：（）1.铣床2.磨床3.镗床4.中型车床10、以下哪些符号代表断电延时时间继电器的延时闭合常闭触点：（）1.2.3.4.11、交—直—交变频器各组成部分所起的作用，以下正确的是：（）1.整流器作用是将交流电经可控整流器变成幅值可变的直流电压2.控制电路可实现电路检测、信号输入、信号输出、功率管驱动、各种控制信号的计算等能3.逆变器将此直流电压逆变成频率可调的交流输出4.中间直流环节负责将整流器输出的交流成分滤除掉，获得纯直流电提供给逆变器12、关于视在功率、有功功率和无功功率的关系，以下正确的是：（）1.变压器容量的标称值是指其视在功率2.有功功率与无功功率的和即为视在功率3.无功功率为视在功率乘以功率因素4.有功功率为视在功率乘以功率因素13、直流电机的励磁方式是指直流电机的定子所产生的磁场的获得方式。

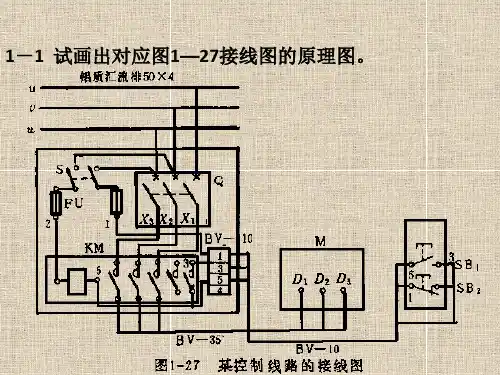

R
说明：
（1）以上电路中，复合按钮SB2（或SB6）和SB4（或SB7）分 别可实现电动机的正反转控制，KM1和KM2的主触点实现主电 路中电动机三相电源的换向控制，KM1和KM2的常闭触点分别 串如对方的线圈中，实现互锁，防止短路； KM3主触点实现主 电路中电动机反接制动时电阻的切入，以减小电路冲击；
（1）两个电 路的主电路 都相同，如 左下图(a)所 示。 （2）右上图 所示控制电 路是满足条 件1的电路。 （3）右下图 所示控制电 路是满足条 件2的电路， 图中SB6为 M1的点动按 钮。
1-6自锁与互锁： 1）. 从二者在电路中的作用来看：自锁能保证松 开启动按钮时，交流接触器的线圈继续通电；互锁 能够保证两个交流接触器的线圈不会在同一时间都 处于通电状态。 2）. 二者的区别如下：自锁利用动合辅助触点， 互锁利用动断辅助触点；自锁环节与起动按钮串联， 互锁环节与另一交流接触器的线圈串联。
（2）以上电路中，按钮SB3为电动机的正转点动按钮，按钮 SB1、复合按钮SB2和SB4为第一处起停控制按钮，按钮SB5、 复合按钮SB6和SB7为第二处起停控制按钮； （3）需要停机时，只需按下停机按钮SB1或SB5，控制电路电 源即会被断开，松开后，因电动机仍沿原转向转动，故对应速 度继电器对应的常开触点闭合，实现反接（正转停机时BV1闭 合，接通KM2；反转停机时BV2闭合，接通KM1），当转速为 零时，相应触点断开，完成正反向的反接制动；
KM线圈得电 ——KM主触点接通 ——电动机
按下 SB2 ——
KM辅助触点接通， 实现自锁
起动
KT线圈得电——KT延时动断触点开始延 时，将
电流表接通
1—3 试画出某机床主电动机控制线路的接线图。要求:1)可 正反转；2)可正向点动、两处起停；3)可反接制动；4)有短路 和过载保护；5)有安全工作照明及电源信号灯。

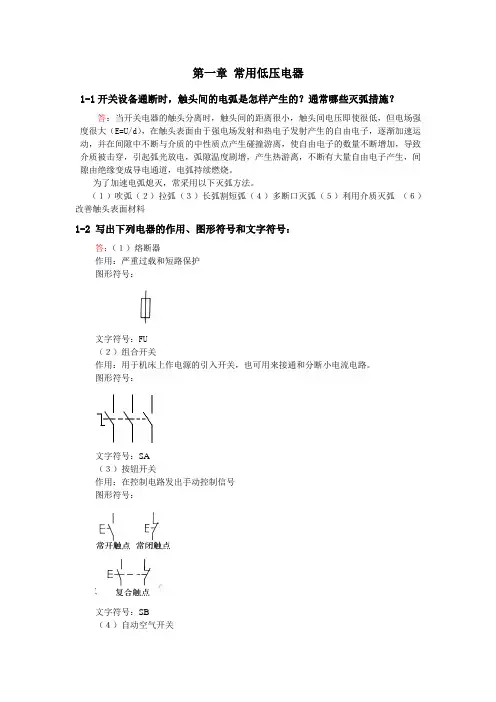

第一章常用低压电器1-1开关设备通断时，触头间的电弧是怎样产生的？通常哪些灭弧措施？答：当开关电器的触头分离时，触头间的距离很小，触头间电压即使很低，但电场强度很大（E=U/d），在触头表面由于强电场发射和热电子发射产生的自由电子，逐渐加速运动，并在间隙中不断与介质的中性质点产生碰撞游离，使自由电子的数量不断增加，导致介质被击穿，引起弧光放电，弧隙温度剧增，产生热游离，不断有大量自由电子产生，间隙由绝缘变成导电通道，电弧持续燃烧。

（１）吹弧（２）拉弧（３）长弧割短弧（４）多断口灭弧（５）利用介质灭弧（６）改善触头表面材料1-2 写出下列电器的作用、图形符号和文字符号：答：（１）熔断器作用：严重过载和短路保护图形符号：文字符号：FU作用：用于机床上作电源的引入开关，也可用来接通和分断小电流电路。

图形符号：文字符号：SA（３）按钮开关作用：在控制电路发出手动控制信号图形符号：文字符号：SB(a) (b) (c) (d) (e) (f) (g) (h)(a) 线圈一般符号 (b) 通电延时线圈 (c) 断电延时线圈 (d) 通电延时闭合动合（常开）触点 (e) 通电延时断开动断（常闭）触点 （f ）断点延时断开动合（常开）触点 （g ）断点延时闭合动断（常闭）触点（h ）瞬动触点作用：在电路正常工作条件下作为线路的不频繁接通和分断用 ，并在电路发生过载、短路及失压时能自动分断电路。

图形符号：作用：主要用于电动机的过载保护、断相保护、电流不平衡运行的保护， 图形符号：热元件 常闭触点 文字符号：FR （７）时间继电器作用：按照所需时间间隔，接通或断开被控制的电路 图形符号：文字符号：KT作用：以旋转的速度信号的快慢为指令信号，与接触器配合实现对电动机的反接制动。

图形符号：文字符号：KS1-3 在电动机的控制线路中，熔断器和热继电器能否相互代替？为什么？答：二者不能相互替换，热继电器和熔断器在电动机保护电路中的作用是不相同的。

开设系部：数控技术系课程：《数控机床电气控制》一，填空题81第一章1 •按国标规定，“停止”按钮必须是________________ 色，“启动”按钮必须是 _____________ 色。

章节：1.4题型：填空题难度系数：3答案：红色绿色2•当电路正常工作时，熔断器熔体允许长期通过 1.2倍的额定电流而不熔断。

当电路发生______________ 或时，熔体熔断切断电路。

章节：1.3题型：填空题难度系数：3答案：短路严重过载3 •电磁式继电器按照励磁线圈电流的种类可分为________________________ 和_____________________ 。

章节：1.2题型：填空题难度系数：3答案：直流继电器交流继电器4 .电磁铁的种类按电流性质分 _____________ 和__________ 。

章节：1.5题型：填空题难度系数：4答案：直流交流5.选择接触器时应从其工作条件出发，控制交流负载应选用_____________ ;控制直流负载则选用 _______________章节：1.1题型：填空题难度系数：3答案：交流接触器直流接触器6•中间继电器的作用是将一个输入信号_________________ 输出信号或将信号 ________________ 。

章节：1.2题型：填空题难度系数：4答案：转换放大7 •电器按动作原理分为_____________________ 禾廿_______________________ 。

章节：1.1题型：填空题难度系数：4答案：手动电器自动电器&接触器选用时，其主触点额定工作电压应_____________ 或____ 负载电路电压。

章节：1.1题型：填空题难度系数：5答案：大于等于9 •接触器主要组成部分有____________ 、 ____________ 、灭弧装置，具有控制和保护作用。

章节：1.1题型：填空题难度系数：4答案：电磁结构触点系统10•空气阻尼式时间继电器主要由____________ 、________ 和触点系统三部分。

国开期末考试《数控机床电气控制》机考试题及答案(第A套)（试卷号2432，整套相同，祝同学们取得优异成绩！）一、单项选择题（共20题，共70分）1、交流电动机的理想调速方法是（）。

【A】：改变转差率调速【B】：变频调速【C】：改变磁极对数P答案：B2、低压断路器的作用是（）。

【A】：低压断路器，能用于频繁接通和断开的电路，而且有效地保护串接在它后面的电气设备【B】：低压断路器，能用于不频繁接通和断开的电路，但不能保护串接在它后面的电气设备【C】：低压断路器，能用于不频繁接通和断开的电路，而且有效地保护串接在它后面的电气设备答案：C3、对某一输入量，传感器的正行程的输出量与反行程的输出量的不一致，称为（）。

【A】：迟滞【B】：分辨率【C】：灵敏度答案：A4、用来输入和编辑用户程序，也可用来监视PLC运行时各编程元件工作状态的部件叫（）。

【A】：输入/输出接口【B】：编程器【C】：存储器答案：B5、PLC通用的一种编程语言，在形式上类似于继电器控制电路。

直观、易懂，是目前应用最多的一种编程语言它是（）。

【A】：梯形图【B】：语句表【C】：功能表图答案：A6、为保证数控机床的精度和效率，检测装置必须具有足够的精度和检测速度，位置检测装置分辨率应（）。

【A】：等于数控机床的分辨率一个数量级【B】：高于数控机床的分辨率一个数量级【C】：低于数控机床的分辨率一个数量级答案：B7、RS232-C接口是用于（）。

【A】：数控装置网络通信接口【B】：数控装置同步通信接口【C】：数控装置异步串行通信接口答案：C8、闭环控制系统（）。

【A】：闭环控制系统是指在机床的运动部件上安装了位置测量装置【B】：闭环控制系统是指在机床的丝杠上安装了位置测量装置【C】：闭环控制系统是指在机床的运动部件上没有安装位置测量装置答案：B9、电气原理图是（）。

【A】：是用于表明各种电气元件在机械设备上和电气控制柜中的实际安装位置【B】：是用于表达所有电器元件的导电部件和接线端子之间的相互关系【C】：是用于表达各电器元件的相对位置和它们之间的电路连接的详细信息答案：B10、利用电磁感应原理制成的位移测量装置（）。

《机床电气控制技术》课程习题集一、单选题1.下列中哪一个不是电气控制系统中常设的保护环节（）A. 过电流保护B. 短路保护C. 过载保护D. 过电压保护2.自动空气开关的热脱扣器用作（）A. 过载保护B. 断路保护C. 短路保护D. 失压保护3.下列电器中，能够起过载保护作用的是（）。

A. 热继电器B. 接触器C. 熔断器D. 组合开关4.交流接触器铁心上安装短路环是为了（）A. 减少涡流、磁滞损耗B. 消除振动和噪音C. 防止短路D. 过载保护5.在机床电气控制中用做传递信号的电器是（）A. 交流接触器B. 控制按钮C. 继电器D. 行程开关6.机床上常用的电气制动方式中，不常用的是（）A. 能耗制动B. 反馈制动C. 反接制动D. 直接制动7.三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是（）A. 电动机立即停转B. 电动机转速降低、温度升高C. 电动机出现振动及异声D. 电动机转速升高、温度降低8.把运行中的异步电动机三相定子绕组出线端的任意两相电源接线对调，电动机的运行状态变成（）A. 反接制动B. 先是反接制动随后是反转运行C. 反转运行D. 能耗制动9.交流接触器线圈电压过低将导致（）A. 线圈电流显著增大B. 线圈电流显著减小C. 铁心涡流显著增大D. 铁心涡流显著减小10.集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是（）A. 联合控制B. 分散控制C. 多点控制D. 点动控制11.电源线电压为380V，三相鼠笼异步电动机定子每相绕组的额定电压为220V时，能否采用星形—三角形启动？（）A. 能B. 不能C. 不能确定D. 特殊情况可以12.桥式起重机在下放重物时，重物能保持一定的速度匀速下降，而不会像自由落体一样的落下，主要是电机此时处于（）A. 反接制动状态B. 能耗制动状态C. 再生制动状态D. 直接制动状态13.通电延时时间继电器，它的动作情况是（）A. 线圈通电时触点延时动作，断电时触点瞬时动作B. 线圈通电时触点瞬时动作，断电时触点延时动作C. 线圈通电时触点不动作，断电时触点瞬时动作D. 线圈通电时触点不动作，断电时触点延时动作14.热继电器作电动机的保护时，适用于（）A. 重载起动间断工作时的过载保护B. 频繁起动时的过载保护C. 轻载起动连续工作时的过载保护D. 任何负载、任何工作制的过载保护15.某三相异步电动机的旋转磁场转速为750转/分,在额定负载下其转轴转速为712.5转/分,则此时的转差率是( )A. 2.5%B. 3%C. 5%D. 44%16.关于变频调速系统下列说法正确的是（）A. 交-直-交变频调速为直接变频调速B. 交—交变频调速为间接变频调速C. 改变定子供电电源的频率，从而改变同步转速，来实现的调速D. 脉冲宽度调制型(PWM型)变频器也是一种交—直—交变频器17.直流调速系统在保证一定静差度的基础上，扩大系统调速范围的方法是（）A. 减少电动机机械特性的硬度B. 增大电动机额定负载下的最高转速C. 减少电动机的转速降落D. 提高电动机机械特性的硬度18.下面哪种调速方法不是直流电动机调速方法（）A. 电枢电路外串电阻调速B. 改变磁通调速C. 改变转差率调速D. 改变电枢电压调速19.下面哪种是交流电动机调速方法（）A. 电枢电路外串电阻调速B. 改变磁通调速C. 改变磁极对数调速D. 改变电枢电压调速20.关于交流电动机调速方法正确的是（）A. 改变电压调速B. 改变磁通调速C. 变频调速D. 在电枢回路中外串电阻调速21.下面哪种不是PLC的编程语言表达方式（）A. 梯形图B. 指令语句表C. 汇编语言D. 逻辑功能图22.下面哪一个不是PLC接口电路中光电耦合器件的作用（）A. 将光电信号合并在一起B. 实现电气隔离,抗干扰C. 避免强电侵入主机D. 电平变换23. PLC的I／O接口（）A. 其输入接口可以接受弱电信号、其输出接口不能和强电设备相连接B. 其输入接口可以接受强电信号、其输出接口不能和强电设备相连接C. 其输入接口可以接受强电信号、其输出接口可以直接和强电设备相连接D. 其输入接口只能接受弱电信号、其输出接口可以直接和强电设备相连接24.关于PLC的硬件主要组成叙述正确的是（）A. 接触器、继电器、输入输出接口B. CPU、存储器、输入输出接口C. CPU、存储器D. 各种触点按键、电磁铁25.下列PLC编程指令中，表示逻辑或非得指令是（）A. LDB. ANDC. ENDD. ORN二、综合设计题26.有台原料皮带运输机，其示意图如下图所示。

以上时触头动作；下降到100r/min以下时触点复位。
31、 继电器和接触器的工作原理一样。主要区别在于，接触 的主触头可以通 过大电流，而继电器的触头只能通过小电流。所以，继电器只能用于控制电路 中。
32.5kW的异步电动机。
33、低压断路器也称为自动空气开关，用于分配电能、不频繁地启动异步电动机， 以及对电源及电动机等的保护。当发生严重过载、短路或欠电压等故障时能自动 切断电路。
34、主令电器用于控制回路，不能直接分合主回路。
35、行程开关又称为限位开关，是一种利用生产机械某些运动部件的碰撞来发出 控制命令的主令电器，是用于控制生产机械的运动方向、 速度、行程大小或位置的一种自动控制器件。
B、只有2对常开和常闭触点供编程时使用
C、不同型号的PLC的情况可能不一样
D以上说法都不正确
三、简答题
1、既然在电动机的主电路中装有熔断器， 为什么还要装热继电器?装有热继电器 是否就可以不装熔断器?为什么?
答：因为熔断器的主要作用是作为电路的短路保护元件， 而热继电器的主要 作用是作为电动机的长期过载保护元件，所以在电动机的主电路中装有熔断器， 还需要装热继电器。
36、接触器主要结构：电磁机构、触点系统、灭弧机构、回位弹簧力装置、支—与底座等。
37、中间继电器的结构与接触器相同，但中间继电器的触点无止/无）主辅之 分。
38、时间继电器的延时方式有两种：通电延时和断电延时。
39、由于热元件有热惯性，热继电器不能作瞬时过载保护，更不能作短路保护。
40、 一般常用的电磁式继电器可以实现欠压保护。一般带有自锁环节的控制电路 本身已兼备零压保护。
23、 交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分
断交流主电路和控制电路。

2005-2006学年第二学期《机床电气与PLC 控制》期末试卷（D 卷）（闭卷考试）系部 班级 学号 姓名 得分题 目 一 二 三 四 总得分 得 分一、 填空题（每空格1分，共20分）1、电气控制系统中常用的保护环节有：短路保护、 过载保护、 过电流保护 、 零电压和欠电压 等。

2、直流电机的调速方法有 改变电枢回路电阻 、改变电枢端电压 、 改变磁通 三种。

3、PLC 常用的编程语言有：语句表 、 梯形图 、 流程图 。

4、写出以下图形符号所代表的电气元件名称。

三极刀开关 按扭常开触头 行程开关常开触头 接近开关常开触头 接触器线圈线圈通电时 通电延时断开 线圈断电延时通电延时线圈 断开延时线圈 延时闭合常开触头 常闭触头 闭合的常开触头二、判断题（每小题2分，共10分．正确的打＂√＂，错误的打＂×＂） 1. 电气原理图中控制电路就是从电源到电动机绕组的大电流通过的路径。

（×）2. 电气安装接线图与原理图不同，接线图中同一电器的不同部分须画在一起。

（√）3. 电动机的速度控制为调速，而由于外加负载变动引起的速度变化则不是。

（√）4. 直流电机的弱磁调速属于恒转矩调速。

（×）5. PLC 是以CPU 为核心的电子控制系统，实质上是一种工业控制用的专用计算机。

（√）三、简答题（共5小题，共45分）1. 简述PLC 的硬件组成及工作原理。

（10分）解答：1.一般由基本单元、扩展单元组成。

PLC 的基本单元主要包括：CPU 、存储器、输入/输出模块、电源模块、I/O 扩展接口、外设I/O 接以及编程器等部分组成。

（5分）2.PLC 的工作原理：（1）PLC 采用的是周期性循环扫描的工作方式。

（2分）（2）PLC 的工作过程分为：输入采样、程序执行和输出刷新三个阶段。

（3分）2.列举异步电动机变转差率S 的调速方法（8分） 解答：1.转子串电阻调速（2分） 2.调压调速（2分）3.串级调速 （2分）4.电磁转差离合器调速 （2分）3.分别列举机床电气控制系统中自锁控制与互锁控制的电路。
