光缆的分类及特点

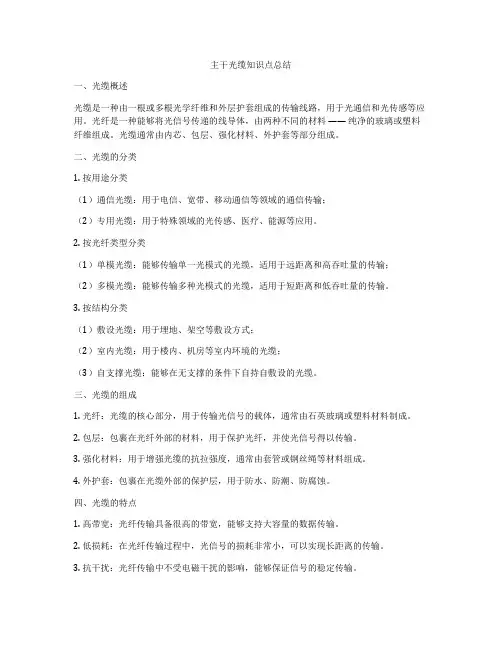

主干光缆知识点总结一、光缆概述光缆是一种由一根或多根光学纤维和外层护套组成的传输线路，用于光通信和光传感等应用。

光纤是一种能够将光信号传递的线导体，由两种不同的材料——纯净的玻璃或塑料纤维组成。

光缆通常由内芯、包层、强化材料、外护套等部分组成。

二、光缆的分类1. 按用途分类（1）通信光缆：用于电信、宽带、移动通信等领域的通信传输；（2）专用光缆：用于特殊领域的光传感、医疗、能源等应用。

2. 按光纤类型分类（1）单模光缆：能够传输单一光模式的光缆，适用于远距离和高吞吐量的传输；（2）多模光缆：能够传输多种光模式的光缆，适用于短距离和低吞吐量的传输。

3. 按结构分类（1）敷设光缆：用于埋地、架空等敷设方式；（2）室内光缆：用于楼内、机房等室内环境的光缆；（3）自支撑光缆：能够在无支撑的条件下自持自敷设的光缆。

三、光缆的组成1. 光纤：光缆的核心部分，用于传输光信号的载体，通常由石英玻璃或塑料材料制成。

2. 包层：包裹在光纤外部的材料，用于保护光纤，并使光信号得以传输。

3. 强化材料：用于增强光缆的抗拉强度，通常由套管或钢丝绳等材料组成。

4. 外护套：包裹在光缆外部的保护层，用于防水、防潮、防腐蚀。

四、光缆的特点1. 高带宽：光纤传输具备很高的带宽，能够支持大容量的数据传输。

2. 低损耗：在光纤传输过程中，光信号的损耗非常小，可以实现长距离的传输。

3. 抗干扰：光纤传输中不受电磁干扰的影响，能够保证信号的稳定传输。

4. 轻量化：相比传统的铜质电缆，光缆具有更轻、更薄的特点，便于敷设和维护。

5. 安全可靠：光缆不易被雷击、耐火、耐腐蚀，具有较高的安全性和可靠性。

五、光缆的敷设1. 埋地敷设：主要应用于城市道路、铁路、高速公路等地下敷设场景，需进行管道铺设和标准埋深。

2. 架空敷设：主要应用于电力杆、电信杆等高空环境的敷设，需要进行挂线或置管敷设。

3. 室内敷设：主要应用于楼内、机房等室内环境的敷设，需考虑环境温湿度、气候条件等因素。

光缆型号分类与线路故障类型及处理策略一、光缆型号分类光缆是由若干根或者一根或多根玻璃纤维或者塑料纤维等组成的，是用来进行电信、通信等等传输数据或图像的一种电缆。

根据光缆的用途和性能不同，光缆可以分为单模光纤和多模光纤。

单模光纤用于长距离传输，多模光纤用于短距离和低速传输。

1. 单模光纤单模光纤是指内核直径为8-10μm，传输数据速率大，传输距离远，传输损耗小，适合长距离传输。

由于单模光纤传输的距离远，适用于城市间距离较长的通讯，所以采用了非常可靠的波分复用系统WDM，在一根光纤上同时传输多个信道。

同时因为光纤的相对缆线体积小，可容纳的通信信道多，故其通信容量较大。

二、线路故障类型及处理策略1. 光缆切割光缆切割是光缆线路中的一种常见故障类型，可能是因为施工或者地质活动导致的光缆被切断。

当光缆被切割后，通信信号无法传输，会导致通信中断。

在发生光缆切割故障时，通信维护人员首先需要快速确定故障位置，然后尽快进行抢修，修复被切割的光缆，保证通信信号的正常传输。

2. 光缆损坏光缆在使用过程中可能会因为地下施工、自然灾害、以及外力作用等原因导致损坏，造成光缆芯线断裂、纤芯外裹材料破裂等问题。

一旦光缆出现损坏，将导致通信信号传输质量下降或者无法正常传输。

通信维护人员需要及时对光缆进行检修，抢修损坏位置，保证通信信号的正常传输。

3. 光纤材料老化光缆在长时间的使用过程中，光纤材料可能因为老化而导致光传输性能下降，甚至光纤纤芯断裂。

在面对光纤材料老化的情况下，通信维护人员需要进行光纤质量测试和检修，及时更换老化严重的光纤，以保证通信信号传输的质量。

4. 光缆连接失效光缆连接失效可能是由于接头松动、接插件损坏、光纤弯曲导致的光信号不良导致光缆连接出现故障。

在光缆连接失效的情况下，通信维护人员需要进行光纤连接检修和更换，保证光缆连接的完好，以确保通信信号的正常传输。

5. 其他故障类型除了上述几种常见故障类型外，光缆线路还可能会因为其他因素导致故障，比如光缆接头异常、外界环境影响等等。

国防光缆的规格型号全文共四篇示例，供读者参考第一篇示例：国防光缆是一种专门用于国防领域的通信光缆，具有抗干扰、抗破坏、高安全性等特点，被广泛应用于军事通信、情报传递等领域。

国防光缆的规格型号多种多样，不同的型号适用于不同的环境和使用场景。

下面就为大家介绍一些常见的国防光缆规格型号。

1. 单模国防光缆单模国防光缆用于长距离通信和高速数据传输，适用于军事通信、情报传递等领域。

常见的规格型号有G.652D、G.655、G.657等，其中G.652D是最常用的单模国防光缆规格型号，具有较高的传输性能和抗干扰能力。

2. 复式国防光缆复式国防光缆是一种同时传输多条光纤的光缆，可以满足多通道通信和数据传输的需求。

常见的规格型号有4核、8核、12核等，不同的核数适用于不同的通信场景，如4核适用于小型通信系统，而12核适用于大型通信系统。

3. 裸露光缆裸露光缆是指光纤裸露在外部保护层之外的一种光缆，具有较高的传输效率和灵活性。

常见的规格型号有GYFTA、GYFTY、GYFXTY 等，其中GYFTA适用于埋地敷设，GYFTY适用于架空敷设，GYFXTY 适用于水中敷设。

4. 防爆国防光缆防爆国防光缆是一种具有防爆性能的光缆，在恶劣环境下能够保障通信系统的正常运行。

常见的规格型号有GJFJV、GJFJZY、GJFJV 等，其中GJFJV适用于室内环境，GJFJZY适用于室外环境，GJFJV适用于高温环境。

国防光缆的规格型号多样化，每种规格型号都有其适用的场景和优势，用户可以根据具体需求选择合适的国防光缆规格型号，以确保通信系统的稳定运行和安全性。

希望以上介绍对大家有所启发，谢谢阅读！第二篇示例：国防光缆是一种具有高强度、高可靠性和高安全性的光通信产品，广泛应用于军事领域。

国防光缆的规格型号种类繁多，下面我们就来详细介绍一些常见的国防光缆规格型号。

1. 单模光缆单模光缆是指光纤核心直径较小（一般为9μm）的光缆，用于长距离高速数据传输。

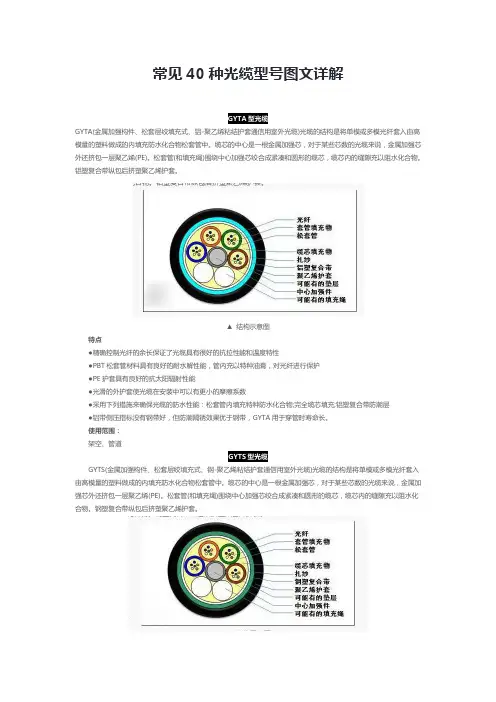

常见40种光缆型号图文详解GYTA型光缆GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

铝塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充;铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长。

使用范围：架空、管道GYTS型光缆GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

钢塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●钢-聚乙烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●PE护套具有良好的抗太阳辐射性能●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充、钢塑复合带防潮层。

使用范围：直埋GYTY53型光缆GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

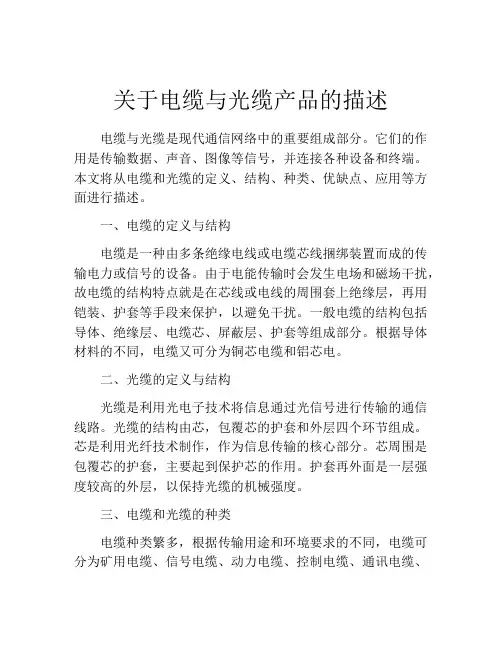

关于电缆与光缆产品的描述电缆与光缆是现代通信网络中的重要组成部分。

它们的作用是传输数据、声音、图像等信号，并连接各种设备和终端。

本文将从电缆和光缆的定义、结构、种类、优缺点、应用等方面进行描述。

一、电缆的定义与结构电缆是一种由多条绝缘电线或电缆芯线捆绑装置而成的传输电力或信号的设备。

由于电能传输时会发生电场和磁场干扰，故电缆的结构特点就是在芯线或电线的周围套上绝缘层，再用铠装、护套等手段来保护，以避免干扰。

一般电缆的结构包括导体、绝缘层、电缆芯、屏蔽层、护套等组成部分。

根据导体材料的不同，电缆又可分为铜芯电缆和铝芯电。

二、光缆的定义与结构光缆是利用光电子技术将信息通过光信号进行传输的通信线路。

光缆的结构由芯，包覆芯的护套和外层四个环节组成。

芯是利用光纤技术制作，作为信息传输的核心部分。

芯周围是包覆芯的护套，主要起到保护芯的作用。

护套再外面是一层强度较高的外层，以保持光缆的机械强度。

三、电缆和光缆的种类电缆种类繁多，根据传输用途和环境要求的不同，电缆可分为矿用电缆、信号电缆、动力电缆、控制电缆、通讯电缆、特种电缆、高温电缆、低烟无卤电缆等。

光缆也有几种类型，例如单模光缆、多模光缆、混合光缆等等。

单模光缆由于其性能稳定、传输距离远等特点，是目前比较流行的一种光缆。

四、电缆和光缆的优缺点电缆和光缆的优缺点需要根据不同的情况进行比较。

相对而言，电缆的优势是成本较低，芯数较大，适合传输广泛的信号类型，应用范围广泛。

缺点是抗干扰能力较差，传输距离短，传输带宽较窄。

光缆的优点在于传输速度快、抗干扰能力强、传输距离远、传输带宽宽等等。

缺点是相对比较昂贵，技术要求高。

五、电缆和光缆的应用电缆被广泛应用于电力、石油、化工、冶金、矿山、交通运输、轻工等行业，例如工业生产控制、机器人、楼宇自动化、检测与测量、监控报警、电子信息等方面。

光缆则主要应用于通信、信息技术、广播电视、安防监控、智能交通等领域。

总之，电缆与光缆是现代通讯技术中不可或缺的传输介质，它们的结构和性能基于不同的应用需求和环境要求，有其各自的特点和优劣之处，具有不可替代的重要作用。

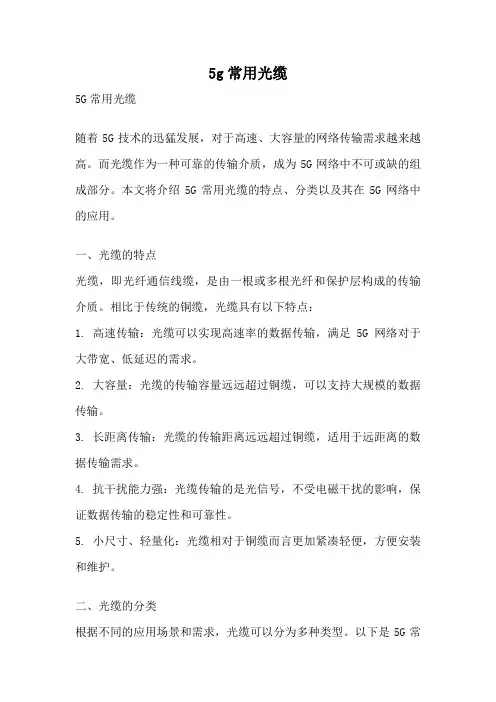

5g常用光缆5G常用光缆随着5G技术的迅猛发展，对于高速、大容量的网络传输需求越来越高。

而光缆作为一种可靠的传输介质，成为5G网络中不可或缺的组成部分。

本文将介绍5G常用光缆的特点、分类以及其在5G网络中的应用。

一、光缆的特点光缆，即光纤通信线缆，是由一根或多根光纤和保护层构成的传输介质。

相比于传统的铜缆，光缆具有以下特点：1. 高速传输：光缆可以实现高速率的数据传输，满足5G网络对于大带宽、低延迟的需求。

2. 大容量：光缆的传输容量远远超过铜缆，可以支持大规模的数据传输。

3. 长距离传输：光缆的传输距离远远超过铜缆，适用于远距离的数据传输需求。

4. 抗干扰能力强：光缆传输的是光信号，不受电磁干扰的影响，保证数据传输的稳定性和可靠性。

5. 小尺寸、轻量化：光缆相对于铜缆而言更加紧凑轻便，方便安装和维护。

二、光缆的分类根据不同的应用场景和需求，光缆可以分为多种类型。

以下是5G常用的几种光缆：1. 单模光缆：适用于长距离传输，具有较低的传输损耗和较高的带宽，可满足5G网络的远距离传输需求。

2. 多模光缆：适用于短距离传输，传输距离相对较短，但成本较低，适合覆盖城市热点区域的5G网络建设。

3. 室内光缆：主要用于建筑物内部的网络连接，具有柔软、易弯曲和易安装的特点，适合室内5G网络的布局。

4. 室外光缆：用于建筑物之间或长距离传输，具有耐候性和抗外界环境干扰的特点，适用于室外5G网络的覆盖。

三、光缆在5G网络中的应用光缆在5G网络中发挥着重要的作用，主要体现在以下几个方面：1. 主干网传输：光缆作为5G网络的主干传输介质，连接着各个基站、数据中心和核心网，承担着大量的数据传输任务。

2. 移动接入网传输：光缆通过连接5G基站，将数据从基站传输到核心网，实现移动接入网的高速、大容量传输。

3. 宽带接入传输：光缆作为宽带接入的主要手段，为用户提供高速、稳定的网络连接，满足5G网络对于大带宽的需求。

4. 数据中心传输：光缆连接着各个5G数据中心，实现数据的高速传输和存储，支持5G网络的大规模数据处理和分析。

光缆基本知识介绍光缆是一种将光信号传输到远距离的传输介质，其基本组成包括光纤、套管和保护层。

光缆的应用广泛，包括电信、互联网、电视和计算机网络等领域。

光缆由一条或多条光纤组成，光纤是一种由高纯度的二氧化硅或塑料制成的细长的玻璃或塑料纤维。

光纤内部有一个核心和一个包围核心的包层。

光信号通过核心传输，而包层用于保护光信号免受干扰。

核心和包层的折射率不同，使得光信号能够在光纤内部反射，并沿着光纤传输。

光缆的核心种类多样，包括单模光纤和多模光纤。

单模光纤的核心较小，只允许一束光线通过，并能够传输高质量、高速率的信号，适用于较长距离的传输。

多模光纤的核心较大，允许多束光线同时通过，适用于较短距离的传输。

不同的核心类型适用于不同的应用场景。

光缆的外面有一个套管，用于保护光纤免受机械和环境影响。

套管一般由聚丙烯或者聚乙烯材料制成，具有良好的耐用性和保护性能。

套管通常分为内套管和外套管，内套管用于保护单独的光纤，而外套管用于保护整个光缆。

光缆的外套管通常具有良好的防火、防水和耐腐蚀性能。

为了进一步保护光缆，光缆通常还会加上一层保护层。

保护层可以提供额外的保护力度，防止光缆受到剪切、撕裂或挤压等力的破坏。

保护层可以是铝塑复合材料、钢丝绳或者铠装，具体选择取决于光缆使用的环境和需求。

除了上述基本组成部分，光缆还包括其他附件，如连接器、分支器和接头等。

连接器用于连接光缆和其他光缆、设备或终端，使光信号能够顺畅传输。

分支器用于将光信号分配到不同的目的地，实现网络的分支和扩展。

接头用于连接两根光纤，实现多个光缆的连接和交流。

光缆的安装需要专业的技术和设备，主要包括光缆敷设、光纤熔接和光缆测试。

光缆敷设需要选择合适的路径和方法，避免损坏光缆。

光纤熔接是将两根光纤连接在一起，使光信号能够顺利传输。

光缆测试用于检查光缆的质量和性能，确保光缆能够正常工作。

总之，光缆是一种将光信号传输到远距离的传输介质，由光纤、套管和保护层等组成。

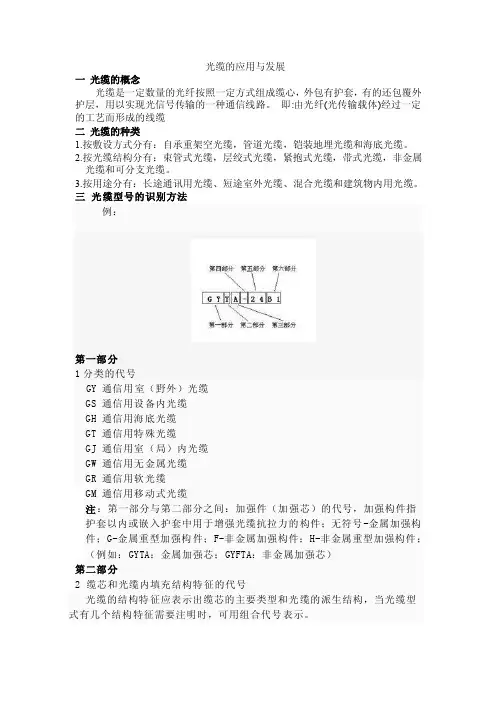

光缆的应用与发展一光缆的概念光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。

即:由光纤(光传输载体)经过一定的工艺而形成的线缆二光缆的种类1.按敷设方式分有：自承重架空光缆，管道光缆，铠装地埋光缆和海底光缆。

2.按光缆结构分有：束管式光缆，层绞式光缆，紧抱式光缆，带式光缆，非金属光缆和可分支光缆。

3.按用途分有：长途通讯用光缆、短途室外光缆、混合光缆和建筑物内用光缆。

三光缆型号的识别方法例：第一部分1分类的代号GY 通信用室（野外）光缆GS 通信用设备内光缆GH 通信用海底光缆GT 通信用特殊光缆GJ 通信用室（局）内光缆GW 通信用无金属光缆GR 通信用软光缆GM 通信用移动式光缆注：第一部分与第二部分之间：加强件（加强芯）的代号，加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件；无符号-金属加强构件；G-金属重型加强构件；F-非金属加强构件；H-非金属重型加强构件；（例如：GYTA：金属加强芯；GYFTA：非金属加强芯）第二部分2 缆芯和光缆内填充结构特征的代号光缆的结构特征应表示出缆芯的主要类型和光缆的派生结构，当光缆型式有几个结构特征需要注明时，可用组合代号表示。

第三部分第四部分3 护套的代号3.1 光网络的发展使得光缆的新结构不断涌现光缆的结构总是随着光网络的发展、使用环境的要求而发展的。

新一代的全光网络要求光缆提供更宽的带宽、容纳更多的波长、传送更高的速率、便于安装维护、使用寿命更长等。

近年来，光缆结构的发展可归纳为以下一些特点。

1）光缆结构根据使用的网络环境有了明确的光纤类型的选择，如干线网光纤、城域网光纤、接入网光纤、局域网光纤等，这决定了大范围内光缆光纤传输特性的要求，具体运用的条件还有可依据的细分的标准及指标；2）光缆结构除考虑光缆使用环境条件以外，越来越多的与其施工方法、维护方法有关，必须统一考虑，配套设计；3）光缆新材料的出现，促进了光缆结构的改进，如干式阻水料、纳米材料、阻燃材料等的采用，使光缆性能有明显改进。

光缆选型手册摘要：一、光缆概述1.光缆的定义与分类2.光缆的性能指标与应用场景二、光缆选型原则1.光纤类型选择2.光缆结构与规格选择3.光缆传输距离与速率要求4.环境条件考虑三、常见光缆类型及特点1.室外光缆2.室内光缆3.长途光缆与本地光缆4.特殊应用光缆（如：海底光缆、航空航天光缆）四、光缆选型案例分析1.案例一：城市宽带网络建设2.案例二：高速公路监控系统光缆选型3.案例三：数据中心内部光缆选型五、光缆采购与施工注意事项1.光缆品牌与供应商选择2.光缆施工与验收规范3.光缆维护与管理六、发展趋势与展望1.光缆技术发展趋势2.我国光缆产业现状与未来发展方向正文：一、光缆概述光缆是利用光纤作为传输介质，将信息通过光电转换器转换成光信号进行传输的通信线路。

根据应用场景和结构特点，光缆可分为不同类型。

1.光缆的定义与分类光缆是光纤通信系统中的重要组成部分，它由光纤、光缆芯、光缆护套和光缆加强件等组成。

根据光缆的使用环境和传输距离，光缆可分为室外光缆、室内光缆、长途光缆、本地光缆等。

2.光缆的性能指标与应用场景光缆的主要性能指标包括损耗、色散、抗拉强度等。

在选择光缆时，需要根据实际应用场景和传输要求来选择合适的光缆性能指标。

二、光缆选型原则在选型过程中，要充分考虑光纤类型、光缆结构与规格、传输距离与速率要求、环境条件等因素。

1.光纤类型选择根据光缆的传输距离和应用场景，选择合适的光纤类型，如：G.652光纤、G.655光纤等。

2.光缆结构与规格选择光缆结构主要有层绞式、平行式、铠装式等，根据实际应用环境和传输要求进行选择。

3.光缆传输距离与速率要求根据通信系统的设计指标，选择适当的光缆传输距离和速率。

4.环境条件考虑要充分考虑光缆所处的环境条件，如：温度、湿度、紫外线辐射等，选择具有相应防护性能的光缆。

三、常见光缆类型及特点1.室外光缆室外光缆主要应用于户外通信系统，具有较高的抗拉强度、耐候性和防护性能。

光纤光缆的基本知识一、内容描述首先让我们先来了解一下光纤光缆是什么，光纤光缆简单来说，就是一种用光信号来传输信息的线缆。

它是由玻璃或者塑料制成的一根细细的线，里面隐藏着强大的能量和信息传输能力。

就像我们生活中的快递小哥一样，光纤光缆是信息传输的快递员，快速、稳定地把我们的数据、声音、图像等送到目的地。

接下来我们就来详细说说光纤光缆的一些基本知识。

1. 光纤光缆的概念与重要性光纤光缆这个词，听起来好像很高科技，但其实它已经成为我们生活中不可或缺的一部分了。

光纤光缆是什么？简单来说就是一种用光信号传递信息的通信线路，它里面藏着一根细细的玻璃丝或者塑料丝，通过这丝“光的高速公路”，信息就像光一样快速地传输着。

你可能想不到，无论我们打电话、上网冲浪，还是看电视节目，背后都有光纤光缆在默默支撑着我们的通信需求。

那么光纤光缆的重要性体现在哪里呢？首先它的传输速度非常快，能够迅速传递大量的信息。

其次光纤光缆的抗干扰能力强，不容易受到电磁干扰或天气的影响。

因此它在我们的日常生活中扮演着越来越重要的角色，光纤光缆技术的发展让信息的传递变得更快更方便，也给我们的生活带来了更多乐趣和便利。

每一次的拨通电话、每一条的信息传递背后，都是光纤光缆的默默付出。

现在你是不是对光纤光缆有了更深的认识和感慨呢？接下来我们将更深入地探讨光纤光缆的其他基本知识。

2. 光纤光缆的应用领域简介好的接下来让我为您撰写关于《光纤光缆的基本知识》中的“光纤光缆的应用领域简介”的部分：您知道吗？如今我们生活中的许多地方，都离不开小小的光纤光缆呢。

咱们一起来看看它们究竟应用在哪些地方吧！光纤光缆的广泛应用真可谓是无处不在呢！从城市的高楼大厦到偏远山区的小村落，都有它们的身影。

首先最明显的应用就是在通信领域了，无论是电话、手机还是互联网，光纤光缆都扮演着传输信息的角色，它们像信息的超级快递员一样，将信息快速准确地送达千家万户。

不仅如此光纤光缆还广泛应用于有线电视信号的传输，让我们的电视节目更加清晰稳定。

光纤光缆的基础知识一、光纤1．光纤的定义光纤是光导纤维的简称，即用来通光传输的石英玻璃丝。

2．光纤的结构组成和作用1）光纤的构成：光纤是由光折射率较高的纤芯和折射率较低的包层组成，为了保护光纤不受外力和环境的影响，在包层的外面都加上一层塑料护套（也叫涂覆层）。

2）光纤各组成部分的作用：纤芯：siO2+GeO2（作用是导光通信）包层：siO2(作用是使全反射成为可能)涂覆层：光固化丙烯酸环氧树脂或热固化的硅酮树脂（作用是防止光纤表面受损产生微裂纹，将光纤表面与环境中的水分、化学物质隔开，防止已有的微小裂纹逐步生长扩大）3．光纤的分类A：按组成光纤的材料分类：玻璃（石英）光纤、塑料光纤；B：按光纤横截面上折射率分布分类：有突变型光纤(普通单模光纤)、渐变型光纤(多模光纤)、阶跃型光纤等；C：按光纤传输模式分类：多模光纤、单模光纤等。

单模光纤中光偏振状态要传输过程中是否保持不变，又可分为偏振模保持光纤和非偏振模保持光纤；D：按工作波长窗口分类：长波长光纤和短波长光纤等注：单模光纤是指只能传输一种模式（基模或最低阶模）的光纤，其信号畸变很小。

多模光纤是一种能承载多种模式的光纤，即能够允许多个传导模的通过。

模是指光在光纤中的传输方式（单模/多模）。

单模光纤具有很小的芯径，以确保其传输单模，但是其包层直径要比芯径在十多倍，以避免光的损耗。

单模光纤以其衰减小、频带宽、容量大、成本低和易于扩容等优点，作为一种理想的光通信媒介，在全世界得到及为广泛的应用。

4．光纤的特性A：几何特性和光学特性（主要针对单模光纤）纤芯直径：A、多模光纤（50um/62.5um两种标称直径）B、单模光纤（8.3um）包层直径：125.0±1.0um包层不圆度：≤1.0%涂层外径：245±5.0um纤芯、包层同心度：≤0.5um翘曲度：曲率半径≥4.0m模场直径：指光纤中基模场的电场强度随空间的分布。

它描述了单模光纤中光能集中程度的参量。

皮线光缆的分类摘要：一、皮线光缆的概述二、皮线光缆的分类1.根据光缆的结构分类2.根据光缆的传输速率分类3.根据光缆的应用场景分类三、各类皮线光缆的特点及应用1.室外皮线光缆2.室内皮线光缆3.长途通信皮线光缆4.短距离通信皮线光缆四、皮线光缆的选择与使用注意事项五、皮线光缆的市场前景与发展趋势正文：一、皮线光缆的概述皮线光缆，又称光纤线缆，是一种用于传输光信号的通信线缆。

它由光纤、光缆芯、光缆护套等组成。

皮线光缆在我国通信行业中得到了广泛的应用，为现代通信技术的发展提供了有力支持。

二、皮线光缆的分类1.根据光缆的结构分类皮线光缆可以根据其结构分为以下几类：（1）层绞式光缆：层绞式光缆是一种高性能的光缆，具有良好的抗拉强度和抗压性能。

它主要用于长途通信和室内布线。

（2）平行式光缆：平行式光缆的结构简单，纤芯间距离均匀，传输速率较高。

它主要用于短距离通信和室内布线。

2.根据光缆的传输速率分类皮线光缆可以根据传输速率分为以下几类：（1）普通速率光缆：传输速率在100Mbps以下。

（2）高速率光缆：传输速率在100Mbps以上，适用于高性能网络和大数据传输。

3.根据光缆的应用场景分类皮线光缆可以根据应用场景分为以下几类：（1）室外光缆：适用于户外通信设施的连接，如光纤接入网络（FTTH）。

（2）室内光缆：适用于建筑物内部通信线路的布置，如数据中心、办公楼等。

（3）长途通信光缆：适用于长距离通信线路的传输，如国家光纤骨干网。

（4）短距离通信光缆：适用于短距离通信线路的传输，如局域网、数据中心等。

三、各类皮线光缆的特点及应用1.室外皮线光缆：具有良好的抗紫外线、耐磨损和防水性能，适用于户外通信设施的连接。

2.室内皮线光缆：具有良好的抗干扰性能和传输性能，适用于建筑物内部通信线路的布置。

3.长途通信皮线光缆：具有较高的传输速率和稳定性，适用于长距离通信线路的传输。

4.短距离通信皮线光缆：具有较高的传输速率和良好的抗干扰性能，适用于短距离通信线路的传输。

中心束管式光缆和层绞式光缆中心束管式光缆和层绞式光缆是常见的两种光缆类型，它们在通信领域有着重要的应用。

本文将介绍这两种光缆的特点、结构以及应用领域。

我们来了解一下中心束管式光缆。

中心束管式光缆是一种光纤布置方式，它采用了中心束管结构，将多根光纤捆绑在一起。

这种光缆的特点是光纤之间有一定的间隔，通过松套管将光纤束固定在一起，形成一个整体的光缆。

中心束管式光缆的结构紧凑，光纤之间的间隔可以提供一定的保护和缓冲作用，减少光纤之间的相互影响。

这种光缆适用于室内布线和短距离通信，常见于企业办公室、机房等场所。

接下来，我们来介绍层绞式光缆。

层绞式光缆是一种光缆结构，它采用了层绞结构，将多根光纤分层绞合在一起。

这种光缆的特点是光纤之间没有明显的间隔，通过绞合在一起的方式形成一个整体的光缆。

层绞式光缆的结构紧密，能够提供更好的保护和缓冲作用，减少光纤之间的相互干扰。

这种光缆适用于长距离通信和海底光缆等特殊环境下的应用。

中心束管式光缆和层绞式光缆在结构上有所不同，因此它们在应用领域上也有一些区别。

中心束管式光缆适用于短距离通信和室内布线，它的特点是结构紧凑、易于安装和维护。

中心束管式光缆常用于企业办公室、机房等场所，用于实现局域网、数据中心等网络的连接。

而层绞式光缆适用于长距离通信和特殊环境下的应用，它的特点是结构紧密、抗干扰能力强。

层绞式光缆常用于城域网、广域网等大范围的通信网络中，用于连接不同地点的设备和终端。

总结一下，中心束管式光缆和层绞式光缆是两种常见的光缆类型。

中心束管式光缆适用于短距离通信和室内布线，而层绞式光缆适用于长距离通信和特殊环境下的应用。

这两种光缆在结构上有所不同，因此在应用领域上也有一些区别。

了解这两种光缆的特点和应用，有助于我们选择适合的光缆方案，提高通信网络的性能和可靠性。

常见40种光缆型号图文详解GYTA型光缆GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

铝塑复合带纵包后挤塑聚乙烯护套。

▲ 结构示意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充;铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长。

使用范围：架空、管道GYTS型光缆GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

钢塑复合带纵包后挤塑聚乙烯护套。

▲ 结构示意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●钢-聚乙烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●PE护套具有良好的抗太阳辐射性能●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充、钢塑复合带防潮层。

使用范围：直埋GYTY53型光缆GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

光缆基本知识介绍一、光纤的组成与分类1、光纤按其制造材料的不同可分为石英光纤和塑料光纤,石英光纤即通常使用的光纤,石英光纤按其传输模式的不同分为单模光纤和多模光纤.塑料光纤全部由塑料组成,通常为多模短距离应用,还处于起步阶段,未有大规模应用.2、石英光纤的结构：石英光纤由纤芯、包层及涂覆层组成,其结构如图：光纤中光的传输在纤芯中进行,因包层与纤芯石英的折射率不同,使光在纤芯与包层表面产生全反射,使光始终在纤芯中传输,而塑料涂覆层起保护石英光纤及增加光纤强度的作用,因石英很脆,若没有塑料的保护则无法在实际中得到应用,正因为光纤的结构如此,所以光纤易折断,但有一定的抗拉力.3、石英光纤的分类单模光纤G.652A简称B1简称B1G.652CG.655A光纤B4长途干线使用光纤B4长途干线使用多模光纤50/125A1a简称A1125A1b二、光缆的结构1、室外光缆主要有中心管式光缆、层绞式光缆及骨架式光缆三种结构,按使用光纤束与光纤带又可分为普通光缆与光纤带光缆等6种型式.每种光缆的结构特点：①中心管式光缆执行标准：YD/T769-2003：光缆中心为松套管,加强构件位于松套管周围的光缆结构型式,如常见的GYXTW型光缆及GYXTW53型光缆,光缆芯数较小,通常为12芯以下.②层绞式光缆执行标准：YD/T901-2001：加强构件位于光缆的中心,5~12根松套管以绞合的方式绞合在中芯加强件上,绞合通常为SZ绞合.此类光缆如GYTS等,通过对松套管的组合可以得到较大芯数的光缆.绞合层松套管的分色通常采用红、绿领示色谱来分色,用以区分不同的松套管及不同的光纤.层绞式光缆芯数可较大,目前本公司层绞式光缆芯数可达216芯或更高.③骨架式光缆：加强构件位于光缆中心,在加强构件上由塑料组成的骨架槽,光纤或光纤带位于骨架槽中,光纤或光纤带不易受压,光缆具有良好的抗压扁性能.该种结构光缆在国内较少见,所占的比例较小.④ 8字型自承式结构,该种结构光缆可以并入中心管式与层绞式光缆中,把它单独列出主要是因为该光缆结构与其它光缆有较大的不同.通常有中心管式与层绞式8字型自承式光缆.5 煤矿用阻燃光缆执行标准：Q/M01-2004 企业标准：与普通光缆相比,提高了光缆阻燃性能的要求,并经过特殊的设计使光缆适用于矿井环境下使用,通常外护套颜色采用兰色,以利于矿井中对光缆的识别.按结构可分入中心管式光缆与层绞式光缆两类结构中.2、室内光缆室内光缆按光纤芯数分类,主要有单芯、双芯及多芯光缆等.室内光缆主要由紧套光纤,纺纶及PVC外护套组成.根据光纤类型可分为单模及多模两大类,单模室内缆通常外护套颜色为黄色,多模室内缆通常外护套颜色为橙色,还有部分室内缆的外护套颜色为灰色.三、光缆型号的命名方法YD/T908-20001、光缆型式由五部分组成I、表示光缆类别II、GY——通信用室外光缆GJ——室内光缆MG——煤矿用光缆Ⅱ、加强构件类型无型号——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构无符号——松套层绞式结构X——中心管式结构G——骨架式结构T——填充式Z——阻燃结构C8——8字型自承式结构Ⅳ、护层Y——聚乙烯护层W——夹带钢丝钢—聚乙烯粘结护层S——钢—聚乙烯粘结护层A——铝—聚乙烯粘结护层V——聚氯乙烯护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格.例：4根单模光纤的光缆规格表示为或4B1,若同一根光缆中含有不同种类的光纤,则在规格中间用‘+’号相连.若含有4根多模50/125的光纤,则表示为4A1a或4A1.3、本公司常用型号说明GYXTW——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护层通信用室外光缆,适用于管道及架空敷设.GYXTW53——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护套、纵包皱纹钢带铠装聚乙烯护层通信用室外光缆,适用于直埋敷设.GYTA——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套通信用室外光缆,适用于管道及架空敷设.GYTS——金属加强构件、松套层绞填充式、钢－聚乙烯粘结护套通信用室外光缆,适用于管道及架空敷设.GYTY53——金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆,适用于直埋敷设.GYTA53——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆,适用于直埋敷设.GYTA33——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、单细圆钢丝铠装、聚乙烯套通信用室外光缆,适用于直埋及水下敷设.GYFTY——非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆,适用于管道及架空敷设,主要用于有强电磁危害的场合.GYXTC8S——金属加强构件、中心管填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆,适用于自承式架空敷设.GYTC8S——金属加强构⑺商撞SPAN >绞填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆,适用于自承式架空敷设.ADSS－PE——非金属加强构件、松套层绞填充式、圆型自承式、纺纶加强聚乙烯护套通信用室外光缆,适用于高压铁塔自承式架空敷设.MGTJSV——金属加强构件、松套层绞填充式、钢聚乙烯粘结护套、聚氯乙烯外护套煤矿用阻燃通信光缆,适用于煤矿井下敷设.GJFJV——非金属加强构件、紧套光纤、聚氯乙烯护套室内通信光缆,主要用于大楼及室内敷设或做光缆跳线使用.四、光缆的使用场合及主要性能指标光缆的使用场合：一般情况,单护套光缆适用于架空和管道,而双护套光缆适用于直埋.室内光缆适用于大楼及室内使用.光缆主要性能指标①衰减：衰减指标为光缆中重要的指标,在生产过程中对衰减指标进行检测,可以发现生产及工艺中存在的问题.各类光纤衰减指标要求A级光纤：单模：1310nm≤km1550nm≤kmB4单模:1550nm≤kmA1a多模50/125:850nm≤ km1300nm≤kmA1b多模125:850nm≤km1300nm≤km②光纤其它指标单模光纤：模场直径、截止波长、色散、零色散波长、零色散斜率、芯包同芯度误差、包层直径、涂覆层直径、偏振模色散系数PMD等.多模光纤：数值孔径、带宽、芯径、包层直径、包层不圆度、涂覆层直径、芯包同芯度误差、涂层不圆度、涂层/包层同芯度误差等.③光缆机械性能拉伸、压扁、反复弯曲、扭转、冲击等.④光缆环境性能光缆高低温性能-40℃~+60℃、渗水性能、滴流性能.⑤其它钢、铝带电气导通性,钢铝带搭接宽度,PE护套厚度,计米准确性.五、光缆工艺流程1、主要光缆的工艺流程如下：2、光纤着色工艺着色工艺生产线的目的是给光纤着上鲜明、光滑、稳定可靠的各种颜色,以便在光缆生产过程中和光缆使用过程中很容易地辩认光纤.着色工艺使用的主要原材料为光纤及着色油墨,着色油墨颜色按行业标准分为12种,其中按广电行业标准及信息产业部标准规定的色谱排列是不一样的,广电标准的色谱排列如下：本白、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿,信息产业部行业标准的色谱排列如下：蓝、桔、绿、棕、灰、本白、红、黑、黄、紫、粉红、青绿.在不影响识别的情况下允许使用本色代替白色.现本公司采用的色谱排列按广电标准进行,在用户要求时也可按信息产业部标准色谱排列.在用户要求每管光纤数在12芯以上时,可根据需要用不同的颜色按不同的比例调配出其它颜色来对光纤进行区分.光纤着色后应满足以下各方面的要求：1、着色光纤颜色不迁移,不褪色用丁酮或酒精擦拭也如此.2、光纤排线整齐,平整,不乱线,不压线.3、光纤衰减指标达到要求,OTDR测试曲线无台阶等现象.光纤着色工艺使用的设备为光纤着色机,光纤着色机由光纤放线部分,着色模具及供墨系统,紫外线固化炉,牵引,光纤收线及电器控制部分等组成.主要原理为紫外固化油墨经着色模具涂覆于光纤表面,经过紫外线固化炉固化后固定于光纤表面,形成易于分色的光纤.使用的油墨为紫外固化型油墨.3、光纤二套工艺光纤二次套塑工艺就是选用合适的高分子材料,采用挤塑的方法,在合理的工艺条件下,给光纤套上一个合适的松套管,同时在管与光纤之间,填充一种化学物理性能长期稳定、粘度合适、防水性能优良、对光纤有长期良好保护性能、与套管材料完全相容的光纤专用油膏.二套工艺作为光缆工艺中的关健工序,控制的主要指标有：1、光纤余长控制.2、松套管的外径控制.3、松套管的壁厚控制.4、管内油膏的充满度.5、对于分色束管,颜色应鲜明,一致,易于分色.光纤二次套塑工艺使用的设备为光纤二次套塑机,设备组成由光纤放线架,油膏填充装置,上料烘干装置,塑料挤出主机,温水冷却水槽,轮式牵引,冷水冷却水槽,吹干装置,在线测径仪,皮带牵引,储线装置,双盘收线及电器控制系统等组成.4、成缆工艺成缆工艺又称绞缆工艺,是光缆制造过程中的一道重要工序.成缆的目的是为了增加光缆的柔软性及可弯曲度,提高光缆的抗拉能力和改善光缆的温度特性,同时通过对不同根数松套管的组合而制造出不同芯数的光缆.成缆工艺主要控制的工艺指标有：1、成缆节距.2、扎纱节距,扎纱张力.3、放线、收线张力.成缆工艺使用的设备为光缆成缆机,设备组成由加强件放线装置,束管放线装置,SZ绞合台,正反扎纱装置,双轮牵引,引线及电器控制系统等组成.5、护套工艺根据光缆不同的使用敷设条件,缆芯外加上不同的护套,以满足不同条件下以光纤的机械保护.光缆护套作为光缆抵御外界各种特殊复杂环境的保护层必须具有优良的机械性能、耐环境性能、耐化学腐蚀性能.机械性能指光缆在铺设、使用过程中,必然受到各种机械外力的拉伸、侧压、冲击、扭转、反复弯曲、弯折作用,光缆护套必须能经受这些外力的作用.耐环境性能指光缆在使用寿命中,要能经受住外界正常的此外线辐射、温度变化、潮气的侵蚀.耐化学腐蚀性能指光缆护套能耐受特殊环境中的酸、碱、油污等的腐蚀.对于阻燃等特殊性能则必须采用特殊的塑料护套来保证性能.护套工艺要控制的工艺指标有：1、钢、铝带与缆芯的间隙合理.2、钢、铝带的搭接宽度满足要求.3、PE护层的厚度满足工艺要求.4、印字清晰,完整,米标准确.5、收排线整齐,平整.护套工艺使用的设备为光缆护套挤塑机,设备组成由缆芯放线装置,钢丝放线装置,钢铝纵包放带轧纹成型装置,油膏填充装置,上料烘干装置,90挤塑主机,冷却水槽,皮带牵引,龙门收线装置及电器控制系统等组成.。
