机械设计基础试卷及答案IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】《机械设计基础》答案一、填空（每空1分，共20分）1、渐开线标准直齿圆柱齿轮传动，正确啮合条件是模数相等，压力角相等。

2、凸轮机构的种类繁多，按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮。

3、 V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置。

4、齿轮的加工方法很多，按其加工原理的不同，可分为范成法和仿形法。

5、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为双曲柄机构。

6、凸轮机构从动杆的运动规律，是由凸轮轮廓曲线所决定的。

7、被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为__拉断。

二、单项选择题（每个选项分，共20分）（）1、一对齿轮啮合时 , 两齿轮的 C 始终相切。

(A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆（）2、一般来说， A 更能承受冲击，但不太适合于较高的转速下工作。

(A) 滚子轴承 (B) 球轴承 (C) 向心轴承 (D) 推力轴承（）3、四杆机构处于死点时，其传动角γ为A 。

（A）0°? （B）90°? （C）γ>90°? （D）0°<γ<90°（）4、一个齿轮上的圆有 B 。

（A）齿顶圆和齿根圆（B）齿顶圆，分度圆，基圆和齿根圆（C）齿顶圆，分度圆，基圆，节圆，齿根圆（D）分度圆，基圆和齿根圆（）5、如图所示低碳钢的σ－ε曲线，，根据变形发生的特点，在塑性变形阶段的强化阶段(材料恢复抵抗能力)为图上 C 段。

（A）oab（B）bc（C）cd（D）de（）6、力是具有大小和方向的物理量，所以力是 d 。

（A）刚体（B）数量（C）变形体（D）矢量（）7、当两轴距离较远，且要求传动比准确，宜采用。

机械设计习题第十三单元习题1、构件是机构的_____________单元，零件是是机构的_____________单元。

2、机构是由_______组合而成；构件是机构的_____________单元，零件是是机构的_____________单元。

3、机构是由_________组合而成，它们之间具有____________________________。

4、运动副可分为_______和________两种；它们分别是______和_______不同接触形式。

5、复合铰链是_______个以上构件铰链在一起构成的转动副；计算自由度时处理的方法是____________________________________。

6、机构具有确定相对运动的条件是机构的______________并与机构___________相等。

7、构件是机构中（）的单元；从动件行程速比系数为（）时，机构具有急回特性。

A、联接B、制造C、运动D、K>0E、K≥1F、K>18、机构运动简图是（），机构示意图是（）。

A、用构件和运动副的代表符号，表示出机构运动特征的图形。

B、按一定的比例，用构件和运动副的代表符号，表示出机构运动特征的图形。

9、计算机构的自由度，并判断机构是否具有确定的相对运动？2、计算机构的自由度。

第十四单元习题1、铰链四杆机构可演化成为______________、______________、______________、____________四种基本类型。

2、在铰链四杆机构中，存在一个曲柄的条件是__________________________________、____________________________。

3、在曲柄摇杆机构中，以曲柄为原动件机构可能存在_______特性；以摇杆为原动件机构可能存在_______位置。

4、雷达天线为______________机构、火车车轮的联动机构为______________机构；空气压缩机采用的是_____________机构。

2023秋期国开电大专科《机裁裁计基砒》在线形考（形考值务1至4）裁题及答案钝明,•费弗叠理于2023/UJr速用于（B升电文2023&JW点位形考,・2023款Jtt唐领栽止时同，2024年1Λ79o形考值务1祺题及答案1.机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）A.正确B.不正确［答案］A2.机构都是可动的。

（）A.正确B.不正确［答案］A3.机构中的主动件和从动件，都是构件。

（）A.正确B.不正确［答案］A4.机器是由机构组合而成的，机构的组合一定就是机器。

（）A.正确B.不正确［答案］B5.作用于刚体上某点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了。

（）A.正确B.不正确库案］B6.在两个力作用下的构件称为二力构件。

（）A.正确B.不正确［答案］B7.悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。

（）A.正确8.不正确［答案］B8.合力一定大于分力。

（）A.正确B.不正确［答案］B9.若力的作用线通过矩心，则力矩为零。

（）A.正确B.不正确［答案］A10.力偶无合力。

（）A.正确B.不正确［答案］A11.刚体上作用力偶的力偶矩大小与矩心的具体位置无关。

（）A.正确B.不正确［答案］A12.组成移动副的两构件之间的接触形式，只有平面接触。

（）A.正确B.不正确［答案］A13.在平面机构中，齿轮副是低副。

（）A.正确B.不正确［答案］B14.在平面四杆机构中，连杆与曲柄是同时存在的，即有连杆就必有曲柄。

（）A.正确B.不正确［答案］B15.曲柄滑块机构曲柄为主动件时，有死点位置。

（）A.正确B.不正确［答案］B16.对于曲柄滑块机构来说，取不同的构件做机架，可以得到定块机构、摇块机构和导杆机构等。

（）A.正确B.不正确［答案］A17.曲柄的极位夹角越小，机构的急回特性也越显著。

（）A.正确B.不正确［答案］B18.压力角就是作用于构件上的力和速度的夹角。

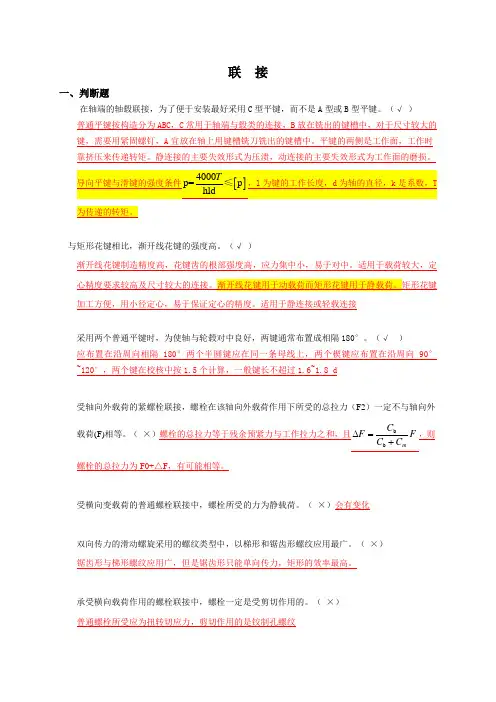

联 接一、判断题在轴端的轴毂联接，为了便于安装最好采用C 型平键，而不是A 型或B 型平键。

（√ ） 普通平键按构造分为ABC ，C 常用于轴端与毂类的连接，B 放在铣出的键槽中，对于尺寸较大的键，需要用紧固螺钉，A 宜放在轴上用键槽铣刀铣出的键槽中。

平键的两侧是工作面，工作时靠挤压来传递转矩。

静连接的主要失效形式为压溃，动连接的主要失效形式为工作面的磨损。

与矩形花键相比，渐开线花键的强度高。

（√ ） 渐开线花键制造精度高，花键齿的根部强度高，应力集中小，易于对中。

适用于载荷较大，定加工方便，用小径定心，易于保证定心的精度。

适用于静连接或轻载连接采用两个普通平键时，为使轴与轮毂对中良好，两键通常布置成相隔180°。

（√ ）应布置在沿周向相隔180°两个半圆键应在同一条母线上，两个楔键应布置在沿周向90°~120°，两个键在校核中按1.5个计算，一般键长不超过1.6~1.8 d受轴向外载荷的紧螺栓联接，螺栓在该轴向外载荷作用下所受的总拉力（F2）一定不与轴向外载荷(F)相等。

（ ×）螺栓的总拉力等于残余预紧力与工作拉力之和，且b b mC F F C C ∆=+，则螺栓的总拉力为F0+△F ，有可能相等。

受横向变载荷的普通螺栓联接中，螺栓所受的力为静载荷。

（ ×）会有变化双向传力的滑动螺旋采用的螺纹类型中，以梯形和锯齿形螺纹应用最广。

（ ×）锯齿形与梯形螺纹应用广，但是锯齿形只能单向传力，矩形的效率最高。

承受横向载荷作用的螺栓联接中，螺栓一定是受剪切作用的。

（ ×）普通螺栓所受应为扭转切应力，剪切作用的是铰制孔螺纹二、单项选择题1．键的长度主要根据______来选择。

（a ）传递转矩的大小 （b ）轮毂的长度（c ）轴的直径2．键的剖面尺寸通常是根据______按标准选择。

（a ）传递转矩的大小 （b ）传递功率的大小（c ）轮毂的长度 （d ）轴的直径3．轴的键槽通常是由______加工而得到的。

第0章 绪论思考题：1、 试说明机械、机器与机构的特征、区别和联系。

机器：①人为的实物组合体（不是天然形成的）；②各实体之间必须具有确定的相对运动；③能实现能量的转换，而且必须有机械能参与。

机构： （有机器的①②两特征）机器和机构的区别：机器能作有用功，而机构不能，机构仅能传递和变化运动，以实现预期的机械运动。

机器和机构的联系：机构是机器的运动部分，机器是由几个机构组成的系统，最简单的机器只有一个机构。

机械： （机械就是机器，但两者在用法上不同）机器常用来指一个具体的概念；机械常用在更广泛、更抽象的意义上。

第1章 平面机构的自由度思考题：1、什么是机构的自由度？什么是运动副？它起的作用是什么？机构的自由度=机构的独立运动数目运动副——两个构件通过直接接触所形成的可产生相对运动的联接。

传递构件之间的运动和动力。

2、 平面副是如何分类的？各类运动副的作用有什么不同？3、 什么是构件、运动链和机构？构件——运动的单元；运动链——两个以上的构件通过运动副相连的构件组。

机构的组成：构件间用运动副相连；构件中有机架、原动件、从动件。

4、 什么是机构运动简图？它与机构的示意图有什么不同？机构运动简图——用规定的符号表示运动副，用简单的线条表示构件，不考虑构件的真实外形，选取合适的比例尺和投影面，来表示机构中各构件相对运动关系的几何图形。

机构运动简图必须按比例绘制，机构示意图则不需要按比例绘制。

5、平面机构自由度计算时应注意哪几方面的问题？各是如何定义的？1）复合铰链——三个或三个以上的构件重叠在一起形成的转动副。

复合铰链的转动副数=组成复合铰链的构件数-12）局部自由度——与整个机构的运动无关的自由度。

3）虚约束——对机构的运动不起实际约束效果的约束。

6、如何根据自由度计算的结果（F≤0或F ＞0）判断给定机构能否运动和有无确定的相对运动？ 平面运动副转动副移动副滚滑副 低副 高副若机构自由度Ｆ≤０，则机构不能动；若Ｆ>０且与原动件数相等，则机构各构件间的相对运动是确定的。

机械设计基础题库及答案一、判断题1、零件是机械的最小单元。

答案答案 （√）2、机械是机器和机构的总称。

答案答案 （√）3、机械设计的强度准则就是保证刚度、机械设计的强度准则就是保证刚度 。

答案答案 (×(×) ) 4、机器与机构它们都是人为的产物，有确定的运动，并有能量的转化。

答案(×(×) ) 5、构件系统的自由度为F （>0），若给定的原动件数目等于F ，该传动系统能成为机构。

答案答案 (√)6、一切自由度不为1的机构，其各构件之间都不可能具有确定的相对运动。

答案 (×(×) ) 7、机构主要是由主动件、从动件和机架组成。

答案答案 (×(×) ) 8、两构件通过点或线接触组成的运动副是高副。

答案答案 (√) 9、两构件通过面接触组成的运动副是低副。

答案答案 (√)10、平面低副引入的约束数为1。

答案答案 (×(×) ) 11、每个运动副都是一个构件。

答案答案 (×(×) ) 12、凡是有滚子的地方都存在局部自由度。

答案答案 (×(×) ) 13、机构的自由度就是构件的自由度。

答案答案 (×(×) ) 14、复合铰链与转动副和移动副都有关。

答案答案 (×(×) ) 15、转动副和移动副都是平面低副。

答案答案 (√)16、平面机构和自由度为2，说明需要2 个原动件才能有确定运动。

个原动件才能有确定运动。

答案答案 (√) 17、机构中每个主动件相对机架可以有几个独立运动。

答案答案 (×(×) ) 18、在绘制机构运动简图时，不仅要考虑构件的数目，而且要考虑构件的构造。

答案答案 (×(×) ) 19、在平面机构中，自由度的减少数就等于约束数。

答案答案 (√) 20、机构可能会有自由度F=0的情况。

机械设计试题联接联接⼀、判断题在轴端的轴毂联接，为了便于安装最好采⽤C 型平键，⽽不是A 型或B 型平键。

（√ ）普通平键按构造分为ABC ，C 常⽤于轴端与毂类的连接，B 放在铣出的键槽中，对于尺⼨较⼤的键，需要⽤紧固螺钉，A 宜放在轴上⽤键槽铣⼑铣出的键槽中。

平键的两侧是⼯作⾯，⼯作时靠挤压来传递转矩。

静连接的主要失效形式为压溃，动连接的主要失效形式为⼯作⾯的磨损。

与矩形花键相⽐，渐开线花键的强度⾼。

（√ ）渐开线花键制造精度⾼，花键齿的根部强度⾼，应⼒集中⼩，易于对中。

适⽤于载荷较⼤，定加⼯⽅便，⽤⼩径定⼼，易于保证定⼼的精度。

适⽤于静连接或轻载连接采⽤两个普通平键时，为使轴与轮毂对中良好，两键通常布置成相隔180°。

（√ ）应布置在沿周向相隔180°两个半圆键应在同⼀条母线上，两个楔键应布置在沿周向90°~120°，两个键在校核中按1.5个计算，⼀般键长不超过1.6~1.8 d受轴向外载荷的紧螺栓联接，螺栓在该轴向外载荷作⽤下所受的总拉⼒（F2）⼀定不与轴向外载荷(F)相等。

（ ×）螺栓的总拉⼒等于残余预紧⼒与⼯作拉⼒之和，且b b mC F F C C ?=+，则螺栓的总拉⼒为F0+△F ，有可能相等。

受横向变载荷的普通螺栓联接中，螺栓所受的⼒为静载荷。

（ ×）会有变化双向传⼒的滑动螺旋采⽤的螺纹类型中，以梯形和锯齿形螺纹应⽤最⼴。

（ ×）锯齿形与梯形螺纹应⽤⼴，但是锯齿形只能单向传⼒，矩形的效率最⾼。

承受横向载荷作⽤的螺栓联接中，螺栓⼀定是受剪切作⽤的。

（ ×）普通螺栓所受应为扭转切应⼒，剪切作⽤的是铰制孔螺纹⼆、单项选择题1．键的长度主要根据______来选择。

（a ）传递转矩的⼤⼩（b ）轮毂的长度（c ）轴的直径2．键的剖⾯尺⼨通常是根据______按标准选择。

（a ）传递转矩的⼤⼩（b ）传递功率的⼤⼩（c ）轮毂的长度（d ）轴的直径3．轴的键槽通常是由______加⼯⽽得到的。
