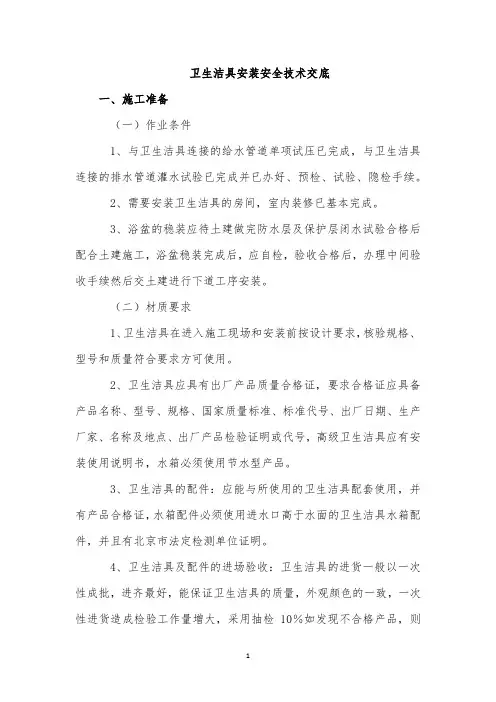

卫生洁具安装安全技术交底一、施工准备（一）作业条件1、与卫生洁具连接的给水管道单项试压已完成，与卫生洁具连接的排水管道灌水试验已完成并已办好、预检、试验、隐检手续。
2、需要安装卫生洁具的房间，室内装修已基本完成。
3、浴盆的稳装应待土建做完防水层及保护层闭水试验合格后配合土建施工，浴盆稳装完成后，应自检，验收合格后，办理中间验收手续然后交土建进行下道工序安装。
（二）材质要求1、卫生洁具在进入施工现场和安装前按设计要求，核验规格、型号和质量符合要求方可使用。
2、卫生洁具应具有出厂产品质量合格证，要求合格证应具备产品名称、型号、规格、国家质量标准、标准代号、出厂日期、生产厂家、名称及地点、出厂产品检验证明或代号，高级卫生洁具应有安装使用说明书，水箱必须使用节水型产品。
3、卫生洁具的配件：应能与所使用的卫生洁具配套使用，并有产品合格证，水箱配件必须使用进水口高于水面的卫生洁具水箱配件，并且有北京市法定检测单位证明。
4、卫生洁具及配件的进场验收：卫生洁具的进货一般以一次性成批，进齐最好，能保证卫生洁具的质量，外观颜色的一致，一次性进货造成检验工作量增大，采用抽检10％如发现不合格产品，则逐个检验，按层或按段的批量进货应防止质量与外观颜色的不一致。
一般出现质量等级不一致的问题比较突出。
（1）卫生洁具的检验应做到以下几点：①外观检查：外观应周正，瓷质细腻，程度和色泽一致，表面光滑，边色边缘平滑，无裂纹，斑点无损伤。
②丈量检查：用盒尺实测主要尺寸，长、宽、高、下水口直径应在卫生洁具设备的允许公差值内。
③敲击检查：用木棍轻轻敲击，声音实而清脆未受损伤，重点轻敲击盆边排水口处。
④通球检查：对圆形孔洞可做通球试验，检验用球直径应为孔洞直径的0.8倍。
（2）卫生洁具配件分为铸铁，铜镀铬，塑料制品。
①外观检查：配件应完整，内外表面光滑，浇口及溢边应修除平整，丝扣无断丝，乱丝无溢边。
塑料下水口及返水弯等不得使用再生塑料制品，应保证其圆度、硬度，不得造成渗漏，脱落等质量问题，必要时应检查，并有法定单位的产品监督检验证明。
施工单位分部分项工程名称给排水及消防工程交底提要给排水及消防工程作业交底2、座地式用表支架型材适用管道倒吊钢板（或大一号角钢）膨胀螺栓L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5 DN50~DN150 δ=8 110×110 M10×85施工单位分部分项工程名称给排水及消防工程交底提要给排水及消防工程作业交底注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm 的水泥基础上。
座地式支架材料适用表支架型材 适用管道 支架底板 膨胀螺栓 L40×40×5 ≤DN25~DN50 δ=8 110×110 M10×85 L50×50×6DN60~DN150δ=10 120×120M12×1003、挂墙(柱)式支架（宜固定在混凝土墙体上）Ⅰ型：L 型支架（立柱长度与横担长度之比1：1）挂墙式支架材料适用表Ⅱ型：三角型支架支架型材 适用管道 膨胀螺栓 备 注L40×40×5 ≤DN50 M10×100 适用于Ⅰ型及空调的冷凝水、冷媒支架 L50×50×6DN60~DN100M12×100适用于Ⅱ型三角型支架施工单位分部分项工程名称给排水及消防工程交底提要给排水及消防工程作业交底三、槽钢类支吊架的制安1、吊式龙门支架Ⅰ、横梁安装（一）Ⅱ、天花吊顶式Ⅲ、横梁安装（二）吊式龙门支架材料适用表（同时适用于座地式）吊架型材适用管道支架底板膨胀螺栓6#槽钢DN200 δ=10 150×150 M12×100 8#槽钢DN250 δ=10 170×170 M12×100 10#槽钢DN300～DN400 δ=12 190×190 M12×120施工单位分部分项工程名称给排水及消防工程交底提要给排水及消防工程作业交底。
(1)根据深化设计图结合精装单位排砖图对卫生间内的洁具进行放线、定位以及前期的管道预留预埋进行复核；(2)洁具安装、固定；(3)角阀、软管等配件安装；(4)洁具精调及打胶；(5)洁具试验及调试。
劳动力组织与职贲分工，技术管理人员X人，水工X人，普工X人。
)四、施工工艺1、工艺流程安装准备f卫生洁具及配件检验一放线、定位一卫生洁具安装一卫生洁具配件预装f卫生洁具稳装f卫生洁具与墙、地缝隙处理一卫生洁具外观检查f通水试验2、安装准备(1)洁具安装前结合土建精装进行卫生间洁具与贴砖排布，保证洁具与卫生间崎砖、地砖对缝或者对中，地漏、清扫口必须位于地砖正中间。
(2)根据施工图纸和实际测量统计出各种卫生洁具所需要加工的支托架数量，根据卫生洁具实样和标准图集画出各种支架的详细草图，然后根据草图放样制作支架，加工好的支架样品应进行卫生洁具的试装，没问题后在钢板上用样品支架制作模具成批进行加工。
3、洁具安装3.1,蹲便器安装(1)检查排水管下水口，周围清理干净，取下临时堵头，检查管内有无杂物；(2)墙面与排水甩口画垂直中心线；(3)安装时，首先用砖及水泥将蹲便器架稳，排污孔与排污管对齐，接触处采用密合装置，然后将连接套插入蹲便器进水孔；(4)用碎砖、石灰泥等混合物填满蹲便器上表面以下的空隙。
蹲便器四周要留有3mm以上的间隙，以便用沥青等具有弹性并防水的物质将其填满，为便于卫生间地面排水，用混合物填满修平时，稍微向内侧倾斜一点，使靠近蹲便器的地势最低；(5)蹲便器与混合物接触部分，填满3mm以上的沥青等具有弹性并防水的物质；(6)最后铺上地砖用以装饰，蹲便器的进水口距离崎面一般预留在20Omm左右。
3.2、挂式小便器安装(1)先划出小便器给水冲洗阀的中心线，然后将小便器放在墙面上，小便器下边缘距地面60Omnb再划出小便器的墙面固定孔线；(2)用电钻将墙面的眼打好，紧固膨胀螺栓，安装小便器专用挂件，再将小便器安到挂件上；(3)将排水存水弯及连接管安装好，再安装冲洗阀及连接管，用硅胶将小便器与墙面接触的一周密封好。
鲁SN-010山东省建设工程质量监督总站监制鲁SN-010山东省建设工程质量监督总站监制鲁SN-010 工程名称施工单位分项工程名称给水管道及配件安装交底日期交底内容：4.6本工程楼层高度为3m，每层安装二个支架，支架距地1.1米。
4.7支架的U型卡孔应采用台钻钻孔，不得用电、气焊开孔，支架的长度及吊环、U型卡子的规格应考虑保温层的厚度。
5、管道安装5.1楼层立管、管井通室内及室内冷水支管均采用PPR给水管，太阳能到室内热水支管采用PPR热水管，热熔连接。
5.2室内给水支管暗设于墙内或地面面层内，施工时注意尽量避免各种管道的垂直交叉。
5.3确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。
卫生器具的冷热水预留口要做在明处，加好丝堵。
6、阀门安装6.1本工程给水阀门采用球阀，阀门安装前，应做耐压强度试验。
试验应以每批（同牌号、同规格、同型号）数量中抽查10%，且不少于l个，如有漏、裂不合格的应再抽查20%，仍有不合格的则需逐个试验。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。
强度试验压力为公称压力的 1.5倍，严密性试验压力为公称压力的 1.1倍，试验时间不少于下表规定：6.2球阀不要倒装，倒装时，使介质长期存于阀体提升空间，检修也不方便。
7、管道安装注意事项7.1管道穿过墙壁和楼板，应设置金属或塑料套管。
穿过楼板的套管，其顶部应高出装饰地面20mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
穿墙套管与管道之间缝隙应用阻燃密实材料填实，且端面应光滑。
管道的接口不得设在套管内。
7.2管道安装中断要进行临时封堵，以免杂物落入管道堵塞管道。
7.3两根管子交叉重叠时，必须使用弯管。
8、管道试压（试验压力要与图纸对应一致）8.1管井内、暗装给水管道在隐蔽前做好单项水压试验。
