铸铁管安装技术交底

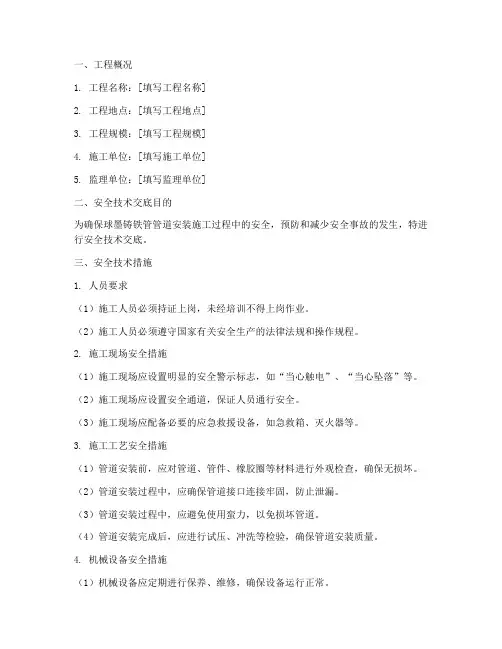

一、工程概况1. 工程名称：[填写工程名称]2. 工程地点：[填写工程地点]3. 工程规模：[填写工程规模]4. 施工单位：[填写施工单位]5. 监理单位：[填写监理单位]二、安全技术交底目的为确保球墨铸铁管管道安装施工过程中的安全，预防和减少安全事故的发生，特进行安全技术交底。

三、安全技术措施1. 人员要求（1）施工人员必须持证上岗，未经培训不得上岗作业。

（2）施工人员必须遵守国家有关安全生产的法律法规和操作规程。

2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，如“当心触电”、“当心坠落”等。

（2）施工现场应设置安全通道，保证人员通行安全。

（3）施工现场应配备必要的应急救援设备，如急救箱、灭火器等。

3. 施工工艺安全措施（1）管道安装前，应对管道、管件、橡胶圈等材料进行外观检查，确保无损坏。

（2）管道安装过程中，应确保管道接口连接牢固，防止泄漏。

（3）管道安装过程中，应避免使用蛮力，以免损坏管道。

（4）管道安装完成后，应进行试压、冲洗等检验，确保管道安装质量。

4. 机械设备安全措施（1）机械设备应定期进行保养、维修，确保设备运行正常。

（2）机械设备操作人员必须熟悉设备性能，掌握操作规程。

（3）机械设备运行过程中，应加强现场监护，防止发生意外。

5. 环境保护措施（1）施工现场应做好排水、防尘、降噪等工作，减少对周边环境的影响。

（2）施工过程中产生的废弃物应分类收集，及时清运。

四、应急处置1. 发生安全事故时，立即停止作业，迅速组织人员进行救援。

2. 事故发生后，及时上报相关部门，做好事故调查和处理工作。

3. 对事故责任人进行严肃处理，确保类似事故不再发生。

五、安全技术交底内容1. 施工人员应熟悉本工程的安全技术交底内容，掌握安全操作规程。

2. 施工单位应加强对施工人员的安全教育培训，提高安全意识。

3. 施工现场应加强安全管理，严格执行安全技术措施。

4. 施工过程中，发现安全隐患，应立即采取措施予以整改。

2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

5.1.2排水管道上设置检查口和清扫口按设计要求。

5.1.3管道支、吊架固定在承重结构上。

固定间距：横管不大于2m；立管不大于3m。

立管底部的弯管处应设支墩或采取固定措施。

埋地管道支座（墩）严禁铺设在冻土和未经处理的松土上。

5.1.4通向室外的排水管道，穿过墙壁或基础必须下返时，应采用45°三通和45°弯头连接，并应在垂直管段顶部设置清扫口。

5.1.5由室内通向室外排水检查井的排水管，井内引入管应高于排出管或两管顶相平，并有不小于90°的水流转角，如跌落差大于300mm可不受角度限制。

5.1.6用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45°三通或45°四通和90°斜三通或90°斜四通。

立管与排出管端的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。

5.1.7管道灌水试验：其满水高度应不低于底层卫生器具的上边缘或底层地面高度，满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏。

5.1.8水平干管及立管通球试验：通球球径不小于排水管管径的2/3,通球率100%。

5.2一般项目5.2.1排水铸铁管道安装每1m允许偏差才1mm,全长25m以上允许偏差才25mm,立管垂直度每1m允许偏差3mm，全长5m以上允许偏差才15mm。

六、成品保护：1）预留管口的临时封堵不得随意打开，以防掉进杂物造成管道堵塞。

七安全文明施工7.1要严格执行限额领料制度，不丢失浪费，精细打算，长材不短用，多余材料退回材料部门，活完场地清。

7.2安装过程中注意安全，清除障碍，进入施工现场带安全帽，高空作业系安全带，任何人不得违章指挥，违章作业。

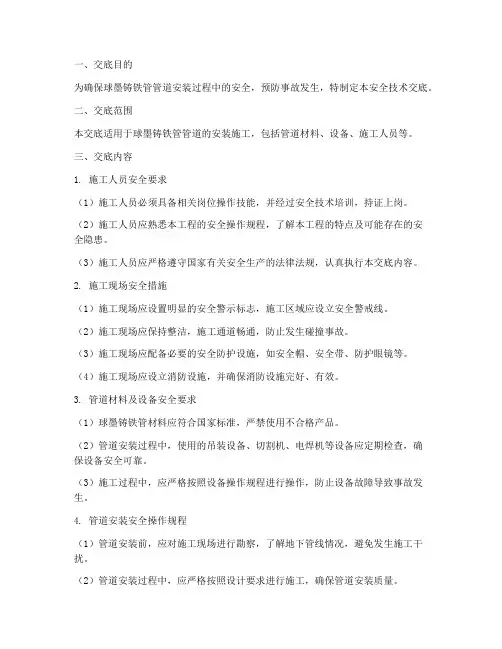

一、交底目的为确保球墨铸铁管管道安装过程中的安全，预防事故发生，特制定本安全技术交底。

二、交底范围本交底适用于球墨铸铁管管道的安装施工，包括管道材料、设备、施工人员等。

三、交底内容1. 施工人员安全要求（1）施工人员必须具备相关岗位操作技能，并经过安全技术培训，持证上岗。

（2）施工人员应熟悉本工程的安全操作规程，了解本工程的特点及可能存在的安全隐患。

（3）施工人员应严格遵守国家有关安全生产的法律法规，认真执行本交底内容。

2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，施工区域应设立安全警戒线。

（2）施工现场应保持整洁，施工通道畅通，防止发生碰撞事故。

（3）施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。

（4）施工现场应设立消防设施，并确保消防设施完好、有效。

3. 管道材料及设备安全要求（1）球墨铸铁管材料应符合国家标准，严禁使用不合格产品。

（2）管道安装过程中，使用的吊装设备、切割机、电焊机等设备应定期检查，确保设备安全可靠。

（3）施工过程中，应严格按照设备操作规程进行操作，防止设备故障导致事故发生。

4. 管道安装安全操作规程（1）管道安装前，应对施工现场进行勘察，了解地下管线情况，避免发生施工干扰。

（2）管道安装过程中，应严格按照设计要求进行施工，确保管道安装质量。

（3）管道安装时，应确保管道接口密封，防止泄漏事故发生。

（4）管道安装过程中，应使用安全绳索进行固定，防止管道坠落。

（5）管道焊接作业时，应采取防触电、防烫伤、防火灾等安全措施。

5. 管道试压及验收安全要求（1）管道试压前，应检查管道安装质量，确保管道无泄漏、无变形。

（2）试压过程中，应派专人负责观察，发现异常情况立即停止试压，排除故障后继续进行。

（3）试压完成后，应对管道进行验收，确保管道安装质量符合设计要求。

四、交底时间本交底自施工开始之日起，至球墨铸铁管管道安装施工结束。

五、交底责任1. 施工单位负责组织安全技术交底，确保施工人员了解并遵守本交底内容。

施工单位中建八局第三建设有限公司安装公司日期7月12日连接, 对于高层建筑铸铁排水立管接口形式有两种：W型无承口连接和A型柔性接口。

①W型无承口管件连接时先将卡箍内橡胶圈取下, 把卡箍套入下部管道把橡胶圈一半套在下部管道上上端, 再将上部管道末端套入橡胶圈, 将卡箍套在橡胶圈外面, 使用专用工具拧紧卡箍即可。

②A型柔性接口连接, 安装前必要将承口插口及法兰压盖上附着物清理干净, 在插口上画好安装线, 普通承口之间保存5mm～10mm空缝, 在插口上套入法兰压盖及橡胶圈, 橡胶圈与安装线对齐, 密封圈套入时应注意其方向性, 将插口插入法兰承口内, 保证橡胶圈插入承口深度相似, 然后压上法兰压盖, 在推动过程中,尽量保证插入管轴线与承口轴线在同一轴线上, 从上至下放入螺栓,紧固螺栓时相应交叉进行,逐个逐次逐渐均匀紧固,使胶圈均匀受力。

见图1图1：1 23 4（1）③如果A型和W型接口与钢性连接口连接时, 把A型、W型管一端直接插入承口中, 用水泥捻口形式做成刚性接口。

（2）立管插入承口后, 下面人把立管检查口及支管甩口方向找正, 立管检查口朝向应当便于维修操作。

7、立管安装完毕后, 应用不低于楼板标号细石混凝土将洞口堵实。

8、高层建筑有辅助透气管时, 应采用专用透气管件连接透气管。

施工单位中建八局第三建设有限公司安装公司日期7月12日图24.管道连接质量问题, 见图3:图3管道切割不良, 切口不平整, 浮现歪斜、凹凸和毛刺。

应按工艺规程, 先将管子校平后再切割, 大管子要划好切割线。

切割后要清除毛刺, 内径因挤压变小时要做削磨解决。

丝口不良, 浮现歪丝、乱丝或崩丝；丝口过紧、过松, 影响连接严密；连接后留出外露丝口太少, 一旋究竟, 以致漏水时无旋紧余地。

此类错误必要按操作工艺规定加以纠正。

5.塑料管与铸铁管混用问题, 见图4：施工单位中建八局第三建设有限公司安装公司日期7月12日图4塑料管与铸铁管混用时, 需用转换接头连接。

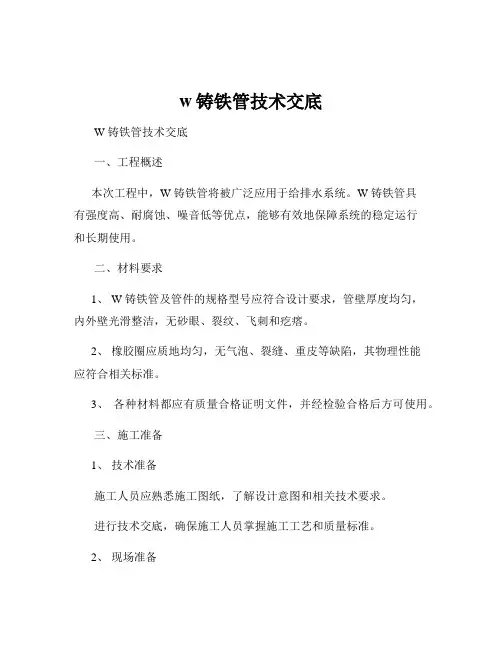

w铸铁管技术交底W 铸铁管技术交底一、工程概述本次工程中，W 铸铁管将被广泛应用于给排水系统。

W 铸铁管具有强度高、耐腐蚀、噪音低等优点，能够有效地保障系统的稳定运行和长期使用。

二、材料要求1、 W 铸铁管及管件的规格型号应符合设计要求，管壁厚度均匀，内外壁光滑整洁，无砂眼、裂纹、飞刺和疙瘩。

2、橡胶圈应质地均匀，无气泡、裂缝、重皮等缺陷，其物理性能应符合相关标准。

3、各种材料都应有质量合格证明文件，并经检验合格后方可使用。

三、施工准备1、技术准备施工人员应熟悉施工图纸，了解设计意图和相关技术要求。

进行技术交底，确保施工人员掌握施工工艺和质量标准。

2、现场准备清理施工现场，保证施工场地平整、畅通。

按照施工图纸确定管道的走向和位置，并进行测量放线。

设置临时排水设施，防止施工过程中积水。

3、机具准备准备好电焊机、切割机、吊车等施工机具，并确保其性能良好。

配备必要的量具，如卡尺、直尺等，用于检查管道的尺寸和质量。

四、施工工艺流程1、管道安装工艺流程下管：采用吊车或人工将铸铁管平稳下放到沟槽内，注意避免碰撞沟槽壁和管道。

清理管口：将管口的杂物、泥土等清理干净，确保管口平整、光滑。

安装橡胶圈：将橡胶圈套在管口的凹槽内，确保橡胶圈安装平整、无扭曲。

对接管道：将两根管道的管口对齐，使橡胶圈均匀地嵌入接口缝隙中。

固定管道：采用支架或垫块将管道固定在沟槽内，防止管道移动。

接口处理：对于承插接口，应采用密封材料进行密封处理，确保接口严密不漏水。

2、管件安装工艺流程弯头、三通等管件的安装应根据设计要求和施工规范进行。

安装前应检查管件的质量和尺寸，确保符合要求。

管件与管道的连接应牢固、严密，接口处应进行密封处理。

五、施工要点1、管道铺设管道铺设应在沟槽验收合格后进行。

管道应按照设计坡度进行铺设，坡度应均匀，不得出现倒坡现象。

管道铺设时应注意保持管道的直线度，避免弯曲和扭曲。

2、接口处理承插接口的承口和插口应清理干净，不得有油污和杂物。

柔性铸铁管安装技术交底1.引言（100字）柔性铸铁管是一种用于城市排水系统、供水系统和热力管道的重要管材。

其具有耐腐蚀、高强度和弯曲性好的特点，能够适应各种复杂的地形和施工环境。

对于柔性铸铁管的安装，需要严格按照相关规范和操作要求进行施工，以确保工程质量和使用寿命。

2.安装前的准备（200字）在进行柔性铸铁管安装前，首先需要进行施工准备工作。

具体包括：1）制定施工方案和施工进度，确定施工的主要节点和要点，确保施工能够按时顺利进行。

2）准备好所需的材料和工具设备，包括柔性铸铁管、法兰、密封件、螺栓等。

3）对现场进行勘测，了解地形、地貌、水文等情况，为施工提供参考和依据。

4）制定安全施工措施，包括施工期间的安全防护、预防措施和应急措施等。

3.安装方法（500字）1）管道开挖：按照施工方案和勘测结果，在需要安装柔性铸铁管的地方进行开挖。

开挖的深度和宽度需要根据管道的规格和要求来确定。

开挖过程中，需要注意保持挖方坡度的稳定，防止坍方和塌方的发生。

2）基础处理：开挖完成后，需要对底座进行处理。

底座的处理包括平整、加铺砂浆和设置基础垫板等。

底座的处理要求均匀平整、牢固，并满足管道安装的要求。

3）管道安装：将柔性铸铁管依次放置在基础上，并根据需要进行连接。

连接通常采用法兰连接方式，通过法兰、密封圈和螺栓将管道连接在一起。

连接时，需要注意法兰和密封圈的正确安装，确保连接的严密性和密封性。

4）管道固定：安装完成后，需要对柔性铸铁管进行固定。

固定的方式包括设计固定架、管道支架和沉管桩等。

固定时，要保证管道的线形和高程的准确度，避免管道发生位移和变形。

5）管道验收：安装完成后，进行管道的验收。

验收内容包括是否符合设计要求、是否符合安装规范和施工标准等。

同时还要进行泄漏试验和强度试验，确保管道的质量和使用安全。

4.安全注意事项（200字）在柔性铸铁管的安装过程中，需要注意以下安全事项：1）施工人员必须穿戴好安全防护用品，并接受相应的安全培训和操作规范的指导。

铸铁管安装技术交底一、工程概述本次工程涉及铸铁管的安装工作，铸铁管具有强度高、耐腐蚀等优点，常用于给排水系统等领域。

为确保铸铁管安装质量和工程顺利进行，特进行本次技术交底。

二、施工准备1、材料准备铸铁管：应根据设计要求选用合适规格、型号的铸铁管，检查管材的外观质量，不得有裂缝、砂眼等缺陷。

管件：包括弯头、三通、四通等，其规格、型号应与铸铁管相匹配，且无质量问题。

密封材料：如橡胶圈，应符合相关标准，具有良好的弹性和密封性。

2、工具准备起重机、吊车等起重设备，用于吊运铸铁管。

扳手、管钳等安装工具。

水平仪、量具等测量工具，确保安装精度。

3、现场准备清理施工现场，确保场地平整、无障碍。

按照设计要求进行管沟开挖，保证管沟的深度、宽度和坡度符合要求。

三、安装工艺流程1、测量放线根据设计图纸，确定铸铁管的安装位置和走向，使用测量仪器进行测量放线，标记出管道中心线和管底标高。

2、下管使用起重设备将铸铁管吊运至管沟内，注意轻吊轻放，避免管道碰撞和损伤。

管道应平稳放置在管沟底部，保证管道轴线与中心线重合。

3、管道连接采用橡胶圈密封接口时，应先将橡胶圈套在铸铁管的插口上，确保橡胶圈平整、无扭曲。

将插口插入承口，用专用工具将插口顶入承口，直至达到规定的插入深度。

检查接口的密封性，如有漏水现象，应及时处理。

4、管道固定在管道安装过程中，应使用支架、吊架等对管道进行固定，防止管道移动和变形。

固定点的设置应符合设计要求和规范规定。

5、闭水试验管道安装完成后，应进行闭水试验，检查管道的密封性。

试验时，将管道两端封堵，向管内注水，保持一定的水位，观察一段时间，如水位无明显下降，表明管道密封性良好。

6、管沟回填闭水试验合格后，方可进行管沟回填。

回填材料应选用符合要求的土料，分层回填、夯实，确保回填质量。

四、质量控制要点1、铸铁管的质量检查管材的外观质量，有无裂缝、砂眼等缺陷。

检查管材的规格、型号是否符合设计要求。

2、接口的密封性确保橡胶圈的质量和安装位置正确。

排水铸铁管安装施工技术交底一、施工准备1、技术准备1.1充分熟悉相关图纸及设计要求；1.2根据图纸及设计要求准备相应施工图集等技术资料。

2、材料要求2.1柔性铸铁管及管件应有材质检验证明及产品出厂合格证、密封橡胶圈，必须能与管口接触严密。

2.2柔性接口铸铁排水管及管件的管壁薄厚均匀，内外光滑整洁，不允许有裂纹、飞刺和疙瘩。

卡箍外型规整，扣距一致，橡胶圈光滑有弹性。

2.3安装前，必须将管材、管件内部的砂石杂物清除干净，并用手锤轻轻敲击管材，确认无裂缝后才可以使用。

3、操作工艺3.1工艺流程：安装准备→预制加工→干管安装→立管安装→卡件固定→封口堵洞→闭水试验→通水试验二、安装工艺要求1、技术要求1.1柔性接口排水铸铁管其接口不得设置在楼板、屋面板或池壁、墙体等结构层内。

管道接口与墙、梁、板的净距不宜小于150mm。

1.2柔性接口排水铸铁直管和管件的内、外表面在出厂前应涂覆防腐材料，涂层应均匀并粘接牢固。

1.3埋地敷设时，排水管道管顶与室内地坪的距离不得小于300mm，且不宜大于600mm（出户部位管段除外）。

2、建筑排水柔性接口铸铁管安装要求2.1在建筑物土建结构施工阶段，安装人员应配合做好排水管道穿越墙壁、池壁、楼板及混凝土梁等承重结构的预留洞、预埋件、预留套管等预留预埋工作。

2.2不得采用有损坏迹象的柔性接口排水铸铁直管、管件和接口零部件。

对长期存放的产品，在使用前应进行外观检查，如发现异常应进行性能检测。

2.3柔性接口排水铸铁管管道系统安装时，应将直管和管件外壁上的标志设置在明显的位置。

2.4排水立管安装垂直度的允许偏差单位管长（1m）应不大于3mm，全长（5m以上）应不大于15mm。

排水横管坡度应符合设计要求，严禁出现无坡、倒坡现象。

各种立管底部应有牢固的支架或支墩。

2.5铸铁直管需切割时，其切口端面应与直管轴线相垂直，并将切口处打磨光滑。

2.6当建筑排水用柔性接口铸铁管的直线管段局部需要折线安装时，其接口允许有少许差，但必须先按轴向（偏转角为零时）连接好后再偏转。

排水铸铁管安装技术交底
一、施工配合要求
1.排水铸铁管安装，应安装在设计、施工规范规定的位置，并应根据
勘察和设计设计文件和施工方案详细施工，以确保施工质量。

2.安装前，应将排水管材进行清洗和检查，确保其外形尺寸和性能满
足设计要求；同时，应确保排水管施工段与工程接头处的接口密封性能满
足设计要求。

3.安装排水管时，首先应在管道上测量出安装深度，将排水管严格按
照设计施工图、技术标准和施工方案详细施工，确保排水通畅，以及它的
安装深度到达设计要求的深度。

二、排水管安装要求
1.在排水管安装前，应根据设计图纸，确定排水管的规格、材质和安
装位置。

2.安装前，应确保排水管的安装面严格清洁，并保持排水管内外表面
的平整度，以免影响排水管的安装质量。

3.安装排水管时，应先安装排水管支架，调整支架和支架螺栓的长度，使其紧固在排水管附近。

然后将排水管放置在支架上，并用螺栓将排水管
固定在支架上，以确保排水管的安全稳定。

4.安装完排水管后，应进行排水管容量、压力检测，以确保安装是否
达到设计要求。

机制排水柔性铸铁管安装工程技术交底一、工程准备1.确认施工图纸和设计要求，了解管道的布置和尺寸要求；2.相关设备、工具和材料的准备，包括土方挖掘机械、推车、吊车等机械设备，施工用的土方、水泥、砂浆、支撑材料等；3.确认施工现场的环境和地质条件，做好工程规划和布局。

二、施工工艺流程1.基础处理：将基础清理平整，清除冲掉、坑洞、杂物等；2.排水试验：为确保管道质量，进行排水试验，查验管道的漏水情况；3.沟槽开挖：根据施工图纸要求进行沟槽开挖，保持沟槽底部水平，确保管道的坡度要求；4.管道安装：根据设计要求，将机制排水柔性铸铁管安装到沟槽中，保持管道的坡度和位置准确；5.管道连接：采用铸铁柔性管连接技术，保证连接的牢固和密封性；6.管道支架：根据管道的直径和材质，选择合适的支架进行支撑和固定，保证管道的安装牢固；7.管道固定焊接：对于特殊情况下的管道固定，采用焊接技术进行固定，确保牢固；8.管道保护：施工完成后，对管道进行保护措施，包括防腐、防水等；9.管道回填：将沟槽中的土方回填好，确保管道的安全和稳定；10.确认管道安装质量：对于管道的真实性、牢固性、连接的可靠性进行检查和评估；11.清扫和验收：对施工现场进行清理，确保无垃圾、杂物等，并进行验收。

三、注意事项1.施工过程中，需要严格按照相关规范和标准进行施工，确保工程的质量；2.施工前需组织安全会议，明确工程安全注意事项，提高工人的安全意识；3.管道的安装要确保管道的坡度和位置准确，防止因坡度不符合要求导致管道堵塞；4.在选择支架和固定焊接方式时，要根据管道的直径、材质和工程实际情况进行选择；5.施工现场要保持整洁，防止杂物进入管道，影响运行；6.管道安装完毕后，进行排水试验，确保管道质量。

通过以上交底，施工人员能够更好地理解机制排水柔性铸铁管安装工程的技术要求和施工流程，提高工程质量和安全性。

同时，施工人员还需要结合具体施工情况，进行灵活处理，确保工程顺利进行。

铸铁排水管安装技术交底简介本文档旨在对铸铁排水管的安装技术进行详细的交底，以确保安装过程顺利进行并获得最佳的安装效果。

材料准备在进行铸铁排水管安装之前，需要准备如下材料：- 铸铁排水管：确保材质符合相关标准，并具备足够的强度和耐腐蚀性。

- 排水管接头及管件：选择合适的接头和管件，确保其与排水管的连接牢固可靠。

- 排水管支架：提供足够的支撑力以支持排水管的重量。

安装步骤1. 清理现场：在安装之前，清理并清除施工现场，确保没有障碍物和杂物。

2. 测量和布局：根据实际需求，在安装地点进行正确的测量和布局，以确保排水管的准确安装位置。

3. 铸铁排水管切割：使用合适的工具，按照需要的长度切割铸铁排水管。

确保切割边缘平整，无毛刺。

4. 连接排水管和接头：使用适当的工具，将排水管和接头进行连接。

确保连接紧密，不会出现漏水情况。

5. 安装排水管支架：在合适的位置安装排水管支架，确保其稳固，能够承受排水管的重量。

6. 固定排水管：使用适当的固定装置，将排水管牢固地固定在支架上，确保其稳定和安全。

7. 安装其他管件：根据需要，安装其他排水管件，如弯头、三通等。

确保其与排水管的连接紧密可靠。

8. 检查和测试：在完成安装后，进行全面的检查和测试，确保排水管系统无漏水，并且排水畅通。

安全注意事项在进行铸铁排水管安装时，请注意以下安全事项：- 确保施工现场的通风良好，并采取必要的防护措施，如佩戴安全帽、护目镜等；- 使用合适的工具，并遵循正确的操作方法，以避免受伤或意外伤害；- 当操作高处安装时，务必使用适当的安全绳索和脚手架，确保自身安全；- 在安装过程中，遵循相关的安全标准和规范，确保安装的质量和安全性。

以上是对铸铁排水管安装技术的交底内容，请在实际操作中严格按照相关要求进行安装并确保安全。

如有疑问或需要进一步指导，请随时与负责人员联系。

柔性铸铁管安装技术交底一、工程概述在本次工程项目中，柔性铸铁管将被广泛应用于排水系统。

柔性铸铁管具有强度高、噪音低、抗震性能好等优点，能够有效保障排水系统的稳定运行。

为确保柔性铸铁管的安装质量和施工安全，特进行本次技术交底。

二、施工准备1、材料准备柔性铸铁管：管材及管件的规格、型号应符合设计要求，管壁厚度均匀，内外壁光滑，无砂眼、裂纹等缺陷。

橡胶密封圈：应与管材配套，质地柔软，无老化、变形等现象。

其他材料：如螺栓、螺母、密封胶等，应符合相关标准。

2、工具准备手动葫芦、倒链：用于管道的吊运和安装。

扳手、螺丝刀：用于紧固螺栓和螺母。

切割机、磨光机：用于管道的切割和打磨。

水平尺、线坠：用于测量和校正管道的水平度和垂直度。

3、作业条件施工图纸已经会审，施工方案已经审批。

施工现场已经清理干净，具备施工条件。

预留孔洞、预埋件的位置和尺寸已经复核无误。

三、安装工艺流程1、管道预制根据设计图纸和现场实际情况，对柔性铸铁管进行预制加工。

预制时应注意管道的长度、管径、坡度等符合设计要求。

切割管道时应使用专用的切割机，切口应平整、光滑，不得有毛刺和裂缝。

对预制好的管道进行编号，并妥善存放。

2、管道安装按照设计要求和施工规范，确定管道的安装位置和标高。

将预制好的管道吊运至安装位置，采用手动葫芦或倒链进行安装。

安装时应注意管道的坡度和垂直度，确保管道排水顺畅。

管道连接采用橡胶密封圈密封，将密封圈套在管道的插口端，然后将插口插入承口，用螺栓和螺母紧固。

紧固时应注意均匀用力，不得过紧或过松。

3、支架安装根据管道的长度和重量，合理设置支架。

支架的间距应符合设计要求和施工规范。

支架的形式和材质应根据管道的管径和安装位置确定。

一般采用角钢、槽钢等制作支架。

支架安装应牢固可靠，不得有松动现象。

4、闭水试验管道安装完毕后，应进行闭水试验。

试验前应将管道两端封堵严密，不得有渗漏现象。

向管道内注水，水位应高于试验段上游管顶 2m 以上。

观察 30 分钟，检查管道及接口有无渗漏。

铸铁管安装技术交底一、背景介绍铸铁管是一种安装在建筑物中用于供水、可燃气体、热水、针对消防的水源系统以及工业管道等的管道材料。

在建筑物中，铸铁管的安装具有非常重要的作用，直接影响到建筑物的饮水、消防等相关安全问题。

因此，在铸铁管的安装中，需要准确、细致地进行技术交底，以确保安装质量和安全性。

二、铸铁管安装步骤1. 管道布置管道布置是管道安装的第一步，也是最为基础的一步，影响到后续的安装效果。

在进行管道布置时，需要考虑建筑结构、安全、美观、便利等多个方面因素。

具体步骤如下：1.根据管道系统的设计方案确定主管位置和安装路径。

2.进行主管和支管的安装布置，将其安排到建筑物的合理位置。

3.根据设计要求，为管道安装图纸、工艺说明书等进行详细设计，并进行施工图。

2. 管道支架安装管道支架安装是管道安装的重要组成部分，负责支撑管道整个结构，使得其能够承受内压和外力。

在进行管道支架安装时，需要考虑管道材料、安装的强度和结构、施工过程中的安全等因素。

具体步骤如下：1.根据管道的情况，确定管道的支架类型和支架间距。

2.安装支架前，需要对支架位置进行标识、确认，确定好支架安装的位置。

3.对支架进行预埋，进行钢筋、生产现场的验收。

4.安装支架，确定好支架的高度、垂直度、支架间距、水平度等关键要素。

3. 管道拼接及连接管道拼接及连接是管道安装的另一个重要组成部分，决定了管道的状态。

在进行管道拼接及连接时，需要注意管道的压力、温度、应力、跨越位置等信息，将其与设计方案相对应。

在执行操作时，还需注意操作方法和管道材料的选择问题。

具体步骤如下：1.将测量数据、工具采购如水准尺子、角铁、水钟等、储备材料准备齐备。

2.分别布置各种材料和设备，确保一物一地，简化操作。

3.对于铁管的安装，要注意检查铁管的质量，在拼接时要用管道联接器，采用切割法进行制备。

4.在管道连接的位置上，用弯头，末端套接浇铸用的套管，然后接上各种管道配件并用侧滑铺口组接成整体。

球墨铸铁管安装技术交底材料要求：在施工中，给水铸铁管（球墨铸铁管）及管件的规格品种应符合设计要求。

管壁厚薄均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。

承插口的内外径及管件应造型规矩，并有出厂合格证。

镀锌钢管为热镀锌，要求符合GB3091-93标准，管材及管件的规格必须符合设计图纸的要求，管壁内外壁均匀，无裂纹、缩孔、夹渣、折叠、重皮等缺陷，管壁不能有超过壁厚15%的凹陷，无飞剌。

管件亦采用球墨铸铁管件。

管材及管件均具有出厂合格证或材质证明，并经过进场检验。

阀门采用铸铁闸阀，要求阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。

进场后逐个做耐压强度试验，如有漏裂，做退货处理。

管道接口采用胶圈接口，胶圈粗细均匀，无气泡、无重皮、表面光滑。

主要机具：在施工中，需要使用机械：砂轮锯、云石机、试压泵等；工具：倒链、铁锹、铁镐、手锤、大绳等；其它：水平尺、线坠、钢卷尺、小线、压力表等。

作业条件：在施工过程中，管沟平直，管沟深度、宽度符合设计要求；阀门井垫层施工完毕。

管沟沟底夯实，沟内无障碍物。

应有防塌方措施。

管沟两侧不得堆放施工材料和其他物品。

操作工艺：在施工中，需要按照以下工艺流程：安装准备→清扫管膛→管材、管件、阀门等就位→管道连接→管道试压→管道冲洗→管道通水试验。

在安装准备阶段，需要根据施工图，核对各种管沟的坐标、深度、平直程度、管沟沟底管基密实度是否符合要求。

管道承口内部及插口外部飞刺、铸砂等应预先铲除，沥青漆用喷灯或气焊烤掉，再用钢丝刷除去污物。

将阀门、管件稳放在规定位置，作为基准点。

将铸铁管运到管沟沿线沟边，承口朝来水方向。

根据球墨铸铁管的长度确定管段的工作坑位置，然后挖好工作坑。

工作坑的尺寸根据管径不同而有所不同，具体尺寸见下表。

在铺管之前，应该先清扫铸铁管，然后用大绳顺着将其放到沟底，清理承插口，然后对插安装管道。

安装管件和阀门时，应确保位置正确，阀杆应垂直向上。
