ProE数控车削加工实例：轴加工ProE 数控车削加工实例：阶梯轴加工前言Pro/ENGINEER 是美国PTC 公司所开发的3D 实体模型设计和数控加工自动编程软件；本文详细介绍了利用Pro/E NC 加工模块的功能进行阶梯轴数控车削加工的具体方法和步骤；本文可供科技人员进行计算机辅助设计和大专院校数控专业教学参考。

1 零件的平面图和三维图1.1零件的平面图如图1.1所示。

图1.1目录前言1零件的平面图、三维图、制造模型和加工后的零件图2运行Pro/ENGINEER 程序 3加工步骤3.1新建制造模型文件和制造设置 3.2加工φ24一头 3.3加工φ30另一头 3.4 加工凹槽4生成CL 数据文件和G 代码文件1.2零件的三维图（即参照模型）如图1.2所示。

图1.21.3制造模型(即由参照模型和工件装配在一起组合而成的)图1.31.4加工后的零件图如图1.3所示。

图1.42 运行Pro/ENGINEER 程序返回目录3 加工步骤3.1新建制造模型文件和制造设置 3.1.1 设置工作目录[文件]-[设置工作目录]，打开“选取工作目录”对话框，更改到另一工作目录，如图3.1.1。

3.1.2新建制造模型文件3.1.2.1在主菜单中单击“新建”，弹出“新建”对话框，在类型中选择“制造”，子类型中选择“NC 组件”，在名称栏键入名称：JieTiZhouJiaGong 。

如图3.1.2.1。

单击“确定”按钮，此时创建的文件格式为：.mfg 。

图3.1.2.13.1.2.2单击“确定”按钮后，进入Pro/NC 的操作界面，同时弹出菜单管理器下的制造菜单。

如图3.1.2.2。

3.1.3打开设计模型文件3.1.3.1从文件中打开参考模型选择“菜单管理器”中“制造模型”，在“制造模型”下选择“装配”，在“制造模型类型”下选择“参照模型”，弹出“文件打开”对话框，选择欲加工零件(.prt 格式文件), 如图3.1.3.1所示。

基于Pro／E的模具数控铣削加工模具数控铣削加工是现代模具制造行业中最常用的数控加工技术之一，其主要依托于计算机辅助设计与数控设备的高精度控制，将大型三维的模具零件转化为多组二维的刀具路径，以实现高效、高精度、高自动化的加工过程。

在其中，“Pro／E”是最具代表性的数控加工软件之一。

Pro／E，全称PTC CREO Parametric，是美国PTC公司为企业级机械设计和制造打造的全球性产品开发工具集。

其主要基于各类先进CAD技术，覆盖了产品设计、分析、加工、制造等方面的功能，十分适合各种大规模产品的制造。

在模具数控加工领域中，Pro／E可以根据模具设计中的三维模型信息，实现立体化加工路径的生成，并将这些路径通过G代码输出到数控机床上，以实现模具零件的高速、高精度切削。

针对模具加工中的实际问题，Pro／E提供了许多现代化的工具和技术，包括以下几个方面：1.三维模型的导入Pro／E支持几乎所有三维CAD工具的模型导入（例如SOLIDWORKS、CATIA、NX等）。

在导入三维模型后，用户可通过Pro／E的高级删减功能快速剖析三维模型的结构，降低整个加工过程的复杂度。

2.切削工具与切削路径生成在Pro／E中，用户可通过嵌入式的CAD界面，实现加工路径的自主设计。

在路径设计中，用户可以手动设计路径并指定对应的切削工具，也可以利用Pro／E的刀具库功能直接导入不同类型的切削工具，并由软件自动计算切削路径。

3.G代码生成、数控调试与加工仿真Pro／E支持多种数控机床标准的G代码输出，并配置了诸多调试功能，并对其进行多维度全方位的加工仿真。

在以上操作中，用户可以利用Pro／E的数控调试工具进行数控程序的优化，提高切削速度、扩大加工范围，并将数控程序直接导入数控机床进行加工。

总之，Pro／E作为近几年来最具代表性的模具零部件加工软件之一，具有极高的可靠性、精度和自动化水平。

它能够根据模型信息智能地生成高端三维底板构图，并为各种类型的数控机床提供标准的数控程序输出。

Pro/Ｅ数控雕刻加工对于复杂模型数控加工程序的编写，已经不是我们能够靠手工、人力所能完成的工作。

但现实是我们产品的形状是越来越变化多样，对我们的加工出提出了更高的要求。

这里我们就介绍了怎样利用PROE来完成数控的编程和数控加工，希望能对大家学习PRＯE数控加工时给予启发。

例子以一个小工艺品为例,使用材料是有机玻璃加工机床是西门子840Ｄ,对于其中的参数设置只能是一个参考大家应该根据材料、机床、系统等不同的实际情况而合理处理。

建立加工模型1.利用拉伸建立395*５00＊7的模型。

2.这里我们利用“视图→颜色和外观→映射→贴花”来在模型上贴上我们所要的图片。

3.利用“拉伸→草绘→曲线”用样条曲线来逼近上面的图形边沉,拉伸深度为2mm向里剪切。

如下图:4.保存我们刚才所生成的模型。

数控加工机床设置5.保存所建立的模型后,拭除Pro／E会话。

新建一个会话“新建→制造”建立如下图的会话。

6.在Ｐro/E中加入前面所做的图形为“参照模型”，步骤是：“制造模型→装配→参照模型”打开所做的模型，接受缺省设置完成如下图：7.点创建→工件,输入工件名称为workｐiece（当然这里的名字不是特定的）点“实体→加材料→拉伸→实体→完成”。

8.选择参考模型的上表面做为参考平面，做一个405*51０＊7的模型完成后如下图所示：9.点“完成/返回”返回上一级目录，建立坐标系选择模型上表面、RIGHT和ＷC-ASM-ＴOＰ作为参考平面，点对话框中的“定向”使Z轴垂直于上平面方向朝上,X轴平行于RI ＧHＴ平面方向指向五环。

10.点“完成/返回”返回上一级目录，点“制造”对话框下的“机床设置”，设置参数如下图：粗加工图像部分11.点“完成/返回”返回上一级目录,点“加工→NC序列→粗加工→完成”在序列设置中勾选参数和窗口。

设置“切削进给量=２00；跨度=1．4；最大台阶深度＝０．5;安全距离=2;主轴转速=２500”。

12.设置“窗口”，单击“洗削窗口”→“草绘窗口类型”→“草绘”按钮进入草绘界面草绘一个如下图的红色框。

ProE数控加工参数设置经验（精）Pro/ENGINEER是由美国PTC公司研制的一套CAD/CAE/CAM 软件，是目前国内外最为流行的3D CAD/CAE/CAM软件之一，在Pro/NC中设置加工参数不仅需要熟悉Pro/NC加工的设置流程及各加工参数的确切含义，更重要的是要熟悉数控加工编程中工艺参数的选择对加工质量的影响，否则不仅不能保证产品质量，而且容易导致过切等现象，甚至损坏加工设备，给生产单位造成重大损失。

本文介绍了Pro/NO 加工的一般流程和常用参数的含义，分析和探讨了Pro/NC 软件环境中工艺参数的设定方法和原则。

一Pro/NC制造过程操作流程Pro/ENGINEER目前的流行版本为wildfire 3.0，其NC模块由Pro/NC-MILL、Pw/NC-TURN、Pro/NC-WEDM、PDo/NC-ADVANCED几个小模块组成，用户在使用时，并不需要去分辨当前是在哪一个模块下操作，只需在操作界面中根据加工需要进行设置，系统会自动调用相应的模块去处理。

Pro/ENGINEER能够生成数控加工的全过程，其工作过程是利用计算机(CAD)的图形编辑功能，将零件的几何图形绘制到计算机上，形成零件的图形文件，然后直接调用计算机内相应的数控编程模块，进行刀具轨迹处理(即建立操作及定义NC工序。

建立操作用于设置机床类型、刀具类型、机床坐标和退刀面的位置等，而定义NC工序用于设置待加工的曲面以及切削参数，每一个操作定义了若干个关联的NC工序)，由计算机对零件加工轨迹的每个节点进行计算和数学处理，从而在生成刀位数据文件后，进行相应的后处理，自动生成数控加工程序，并在计算机上动态地显示刀具的加工轨迹图形H1。

在加工设备不变的条件下，实际上问题的关键是刀具的选择与切削用量的确定。

二、选择刀具和安排刀具排列顺序的基本原捌(一)选择刀具数控加工刀具必须适应数控机床高速、高效和自动化程度高的特点，一般应包括通用刀具、通用连接刀柄及少量专用刀柄。

一ProE/NC数控加工模块随着以Pro/ENGINEER为代表的CAD/CAM软件的飞速发展，计算机辅助设计与制造越来越广泛地应用到各行各业，设计人员可根据零件图及工艺要求，使用CAD模块对零件实体造型，然后利用CAM模块产生刀具路径，通过后置处理产生NC代码，最后将NC代码输入到数控机床，对零件进行数控加工。

本章主要通过最简单的实例操作说明用Pro/ENGINEER软件进行数控加工的一般操作流程，介绍NC工序的通用加工工艺参数的含义及设置方法。

Pro/NC数控加工的工艺过程利用Pro/NC实现产品数控加工的基本过程与实际加工的过程基本相同。

如图9－1所示，包括以下几个步骤：图9－1 Pro/NC数控加工工艺过程Pro/NC数控加工的操作案例本节以实际案例说明PRO/NC数控加工的一般操作步骤。

[案例]：用PRO/NC完成图9－2所示零件台阶的数控加工。

图9－2案例零件图步骤1 进入Pro/NC加工制造模块1．启动Pro/ENGINEER后，直接单击工具栏中的按钮或者依次选择主菜单中的【文件】/【新建】，系统弹出【新建】对话框，如图9－3所示。

在【类型】栏中选取【制造】，在【子类型】栏中选取【NC组件】选项，在名称编辑框中输入“ex9-1”，同时取消【使用缺省模板】选项，单击【新建】对话中的按钮。

2．系统弹出【新文件选项】对话框，如图9－4所示。

在【模板】分组框中选择【mmns_mfg_nc】选项，单击按钮，进入Pro/NC加工制造模块，如图9－5所示。

图9－3【新建】对话框图9－4【新文件选项】对话框图9－5 Pro/NC主界面步骤2 建立工作目录单击【文件】/【设置工作目录】，系统弹出【选择工作目录】对话框，如图9－6所示。

在工具条上点击图标，弹出新建目录对话框，如图9－7所示。

在【新建目录】编辑框中输入文件夹名称“ex9-1”，单击按钮。

在【选择工作目录】对话框中单击按钮。

图9－6【工作目录】对话框图9－7 【新建目录】对话框步骤3 创建制造模型1．参照模型参照模型即设计模型，其几何形状表示加工最终完成的零件形状，相当于零件图纸，是创建制造模型的基础。

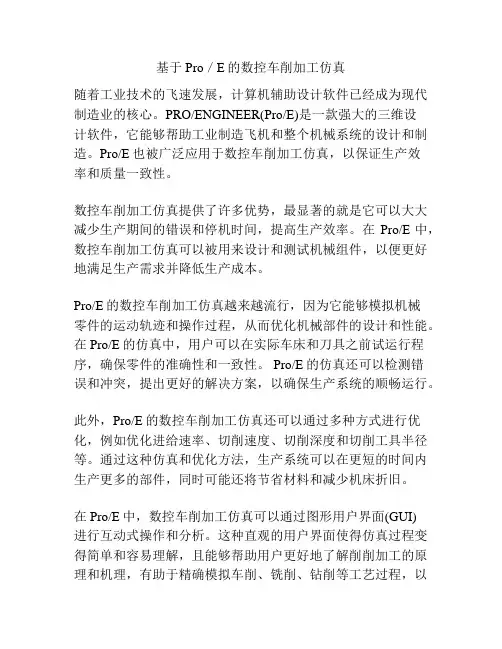

基于Pro／E的数控车削加工仿真随着工业技术的飞速发展，计算机辅助设计软件已经成为现代制造业的核心。

PRO/ENGINEER(Pro/E)是一款强大的三维设计软件，它能够帮助工业制造飞机和整个机械系统的设计和制造。

Pro/E也被广泛应用于数控车削加工仿真，以保证生产效率和质量一致性。

数控车削加工仿真提供了许多优势，最显著的就是它可以大大减少生产期间的错误和停机时间，提高生产效率。

在Pro/E中，数控车削加工仿真可以被用来设计和测试机械组件，以便更好地满足生产需求并降低生产成本。

Pro/E的数控车削加工仿真越来越流行，因为它能够模拟机械零件的运动轨迹和操作过程，从而优化机械部件的设计和性能。

在Pro/E的仿真中，用户可以在实际车床和刀具之前试运行程序，确保零件的准确性和一致性。

Pro/E的仿真还可以检测错误和冲突，提出更好的解决方案，以确保生产系统的顺畅运行。

此外，Pro/E的数控车削加工仿真还可以通过多种方式进行优化，例如优化进给速率、切削速度、切削深度和切削工具半径等。

通过这种仿真和优化方法，生产系统可以在更短的时间内生产更多的部件，同时可能还将节省材料和减少机床折旧。

在Pro/E中，数控车削加工仿真可以通过图形用户界面(GUI)进行互动式操作和分析。

这种直观的用户界面使得仿真过程变得简单和容易理解，且能够帮助用户更好地了解削削加工的原理和机理，有助于精确模拟车削、铣削、钻削等工艺过程，以确保生产过程中产品加工质量的稳定另外，利用仿真技术还可以进行模拟分析，以查明生产系统的弱点和瓶颈，然后采取行动来改善这些问题。

这些改进可以固定甚至提高质量，短时间内实现成本削减。

总之，Pro/E的数控车削加工仿真是现代制造业中的一个重要工具，它可以大大提高生产效率和部件质量，并促进生产流程的优化。

利用仿真技术在工业设计中的广泛应用，如今已成为保证产品质量和生产效率的不可或缺的一部分。

在全球竞争日益激烈的市场中，Pro/E的数控车削加工仿真已成为行业领先者的必要工具。

PROE与数控加工编程PROE是一个大型的CAD/CAM系列类的综合软件，功能包含了零件设计、模具设计、装配、机构运动、有限元分析、数控编程等多种功能，其中零件设计功能在同类软件里是相当灵活实用的。

PROE是一款集CAD/CAM/CAE的功能一体化的综合性三维软件，在目前的三维造型软件领域中占有着重要地位，并作为当今世界机械CAD/CAM/CAE领域的新标准而得到业界的认可和推广，是现今最成功的CAD/CAM软件之一，同样也在数控加工中得到广泛应用，成为技工院校数控加工和模具设计专业的一门必修课程。

PROE的系统特点有：1）三维实体造型，它可以将使用者的设计概念，以真实模型的形式在计算机上呈现出来，避免二维点、线、面设计的不足，三维实体模式更直观、逼真、形象。

2）以特征造型为基础。

PROE是一款基于特征的实体建模工具，以特征作为组成模型的基本单元，实体模型是通过特征来完成设计的。

3）参数式设计。

PROE是一个参数化系统，根据参数创建设计模型，几何形状大小都由参数控制。

PROE建模技术是曲面建模，实体建模和特征建模，是完全应用特征技术发展起来的CAD/CAM系统软件，在造型方面提供了拉伸、旋转、扫描、挤压、打孔、倒角、拔模、阵列等多种造型方式，可以方便地设计各种复杂的特征。

PROE提供了车削、铣削、钻削等多种功能，它的CAM驱动模型有曲面驱动、实体驱动和特征驱动，其加工环境设置完全符合实际情况，灵活进行机床坐标系和工件坐标系的设置，便于工件的装夹找正，保证加工精度。

同时，PROE采用余量模型的加工方式，在刀具轨迹生成时能够进行刀路优化，减小空刀，提高效率。

PROE提供了强大的刀位验证和编辑修改功能，同时进行夹具和辅助工具的设置，在进行实体仿真时，能够逼真地模拟加工的全过程。

PROE能够生成数控加工的全过程，其工作过程是利用计算机的图形编辑功能将零件的几何图形绘制到计算机上形成零件的图形文件，然后直接转换成计算机内相应的数控编程模块，进行刀具轨迹处理，建立操作用于设置机床类型、刀具类型、机床坐标等。
