从立体图形到视图

4.2立体图形的视图4.2.1 由立体图形到视图一、基本目标【知识与技能】1．了解中心投影、平行投影、三视图的意义，会画基本几何体的三视图.2．初步培养学生的空间想象能力．【过程与方法】1．引导学生从不同位置观察物体，使学生具有对三视图的初步体验；2．通过探索实物与它的三视图的关系，初步感受空间图形与平面图形的联系与转换．探究并论证圆周角定理及其推论．一．创设情境先在讲台上放一个飞机的模型，让学生从不同的角度去画出这个飞机的模型(如图)．允许学生自由发挥，让学生任意去画．二．探索归纳画完以后，教师有意识地拿三位同学的图画给大家看（要求1、要画得比较好，要求2、三位同学刚好从三个不同的角度），在学生欣赏的同时要求同学说出画这三幅图形的角度．生：我们是从正面、上面、左面三个角度去画的．师：其实在日常生活当中我们经常用到从这三个角度画的图形．介绍三视图法：视图来自于投影．投影现象广泛存在于我们的生活之中，如下图，在灯光下，随着收的变化，墙上会出现不同的动物的影子；在阳光下，会看到自己身体的影子.灯光的光线可以看作是从一点发出的，我们称这种投影为中心投影；而太阳光可以看作是平行的，我们称这种投影为平行投影.视图是一种特殊的平行投影.视图就是从正面、上面和侧面（左面或右面）三个不同的方向看一个物体，然后描绘三张所看到的图，即视图(view).这样就把一个物体转化为平面的图形.例如：要做一个螺栓（如图），工人事先看到的不是这个图形，而是从正面、上面和左面看接头的三个平面图形（如下图），然后根据这三个图形制造出螺栓．三．实践应用师：从正面看到的图形，我们把它称为正视图；从上面看到的图形，我们把它称为俯视图；从侧面看到的图形，我们把它称为侧视图．依观看方向不同，侧视图我们又可以分为左视图、右视图．例画出如图所示的正方体和圆柱的三视图．师：分析我们从正面看上去它的投影是一个正方形，从左边看上去它的投影是一个正方形，我们从上面看下去它的投影还是一个正方形.因此我们可以得到:正方体的三视图都是正方形．如图是正方体的三视图．由学生自己分析: 我们从正面看上去它的投影是一个正方形，从左边看上去它的投影是一个正方形，我们从上面看下去它的投影是一个圆,因此我们可以得到:圆柱的三视图两个是正方形,另外一个是圆．下图是圆柱的三视图．学生练习：(1) 观察粉笔盒、茶叶盒，试着描述它们的三视图．师: 分析粉笔盒实际上就是正方体或长方体，茶叶盒实际上就是圆柱体．因此我们只要画出正方体,长方体,圆柱体的三视图就可以了.(2)画出如图所示的圆锥的三视图．解圆锥的三视图如图所示：四．交流反思教师总结:画三视图的关健是能正确地从三个不同的侧面看出一个物体的投影，在看投影的时候我们一定要考虑全面，不能多一点也不能少一点．视图法是画立体图形的一种基本方法，其它方法还有很多，以后，还会学习更多的其它方法．五.检测反馈(1) 画出下列立体图形的三视图：(2) 指出左面三个平面图形是右面这个物体的三视图中的哪个视图：(3) 根据要求画出下列立体图形的视图:(4) 画出下面立体图形的三视图:(5) 画出下面物体的正视图：请完成本课时对应练习！。

说“由立体图形到视图”一、说教材1、教材的地位与作用本节主要内容是画立体图形的三视图。

视图法是生产和生活中画立体图形的一种常用方法。

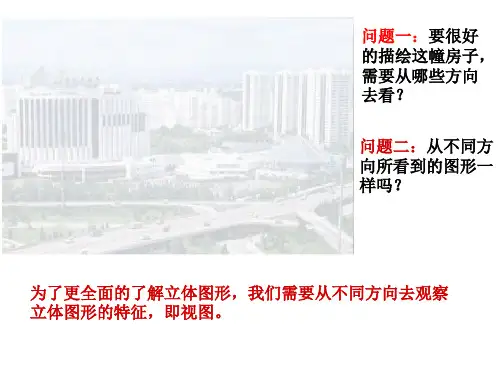

比如在建造房屋时，先要研究房屋的设计图。

通过例子让学生认识到学习这部分知识的重要性，从而提高他们学习数学的兴趣。

这部分知识是在初步认识几何立体图形的基础上进行教学的，所以采用直观地让学生认识、掌握这一新知识，对激发学生学习几何的兴趣和树立学好几何的自信心有着重要作用。

2、教材的内容与处理本课主要介绍三视图的知识，画简单立体图形的三视图。

为了体现现代教育培养学生创新精神和实践能力，我对本课的教学内容和过程做了以下的创新处理：●通过创设问题情景让学生通过探索来解决问题，从而引出视图的知识；●通过引导学生观察、实验、合作、交流来探究立体图形三视图，从不断解决问题的过程中感受知识的形成并理解知识。

3、教学重点和难点●掌握立体图形三视图的知识以及画出简单图形的视图；●了解三视图与观察的位置有关；●从不同方向画简单组合体的三视图。

二、谈目标根据《课标》的要求和教学内容的特征，结合学生的实际水平，结合数学教育的特点，本节课制定如下教学目标：1、知识与技能目标●让学生了解视图法是画立体图形的一种常用的方法；●能够描述简单的立体图形的三视图；●了解三视图与观察的位置有关；●会画简单组合体的三视图；2、过程和方法目标●通过各种实践活动，培养学生的观察能力、动手实践能力和发展学生的空间思维能力；●初步学会从数学的角度提出问题、理解问题，并能运用知识和技能解决问题。

3．情感态度和价值观目标●在学生探究新知的活动中，充分调动学生积极性，激发学生学数学，爱数学的情感。

●让学生在数学学习活动中获得成功的体验，锻炼学生克服困难的意志，建立自信心。

三、说教法根据教材的内容和目标，我以学生为主体，教师为引导来设计本课的教学方法：● 创设问题情景、导入新课。

利用学生通俗易懂的图片、诗句来导入新课， 激发学生学习数学的兴趣。

一：创设情境，提出问题，引入新课（动）1.我还大胆地让三个学生自告奋勇当作实物模特站立在教室中间，另3个出来观察；，全班学生观察；“我只看见一只耳朵！”“我看见了眼睛、鼻子、耳朵！”“我只看见黑黑的头发！”有的学生甚至离开座位，爬上桌子观察。

他们不断地对自己的成就发出喜悦的声音，而且还非常乐意地将自己的发现告诉其他同学学生通过观察知道，从不同的角度去观察3个人组成的立体图形时，所看到的；感觉到的；获得的感性认识是不一样的；不同的印象。

令我感到惊喜的是，他认识到：“从不同的角度去了解一个人，所获得的认识结果是不一样的。

”（各个侧面）不同，角度方向不同；答案不同，我们是师：讲台上明明摆着同样的东西，但他们三个人的回答却不一样，是怎么回事呢？施卓：因为他们站的角度不同，看到的东西就不一样了;发现了从不同方向看，的感觉可能不一样。

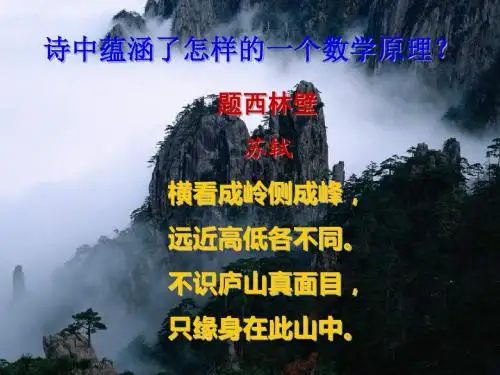

2、有古诗“横看成岭侧成峰，远近高低各不同.不识庐山真面目，只缘身在此山中.”这是宋代诗人苏轼的《题西林壁》，谁来告诉我这首诗的意思呢？［生］这首诗说的是：从前面看，觉得庐山是一座又开阔又高大的山岭；从侧面看，又觉得庐山是一座险峻陡峭的高峰；再从远处和近处，从高处和低处看庐山，总觉得它千姿百态，变化无穷.我实在说不出到底什么才是庐山的真面目，因为我自己就在庐山中呀.［师］这首诗正是诗人从不同方向观察同一物体看到了不同的景观的结果.我们这节课也学着去用诗人的眼光去从不同方向观察同一物体，我想我们也会有惊人的发现.从不同的方向看”，3：一叶蔗目。

二：引入：。

我让学生随意选定一个实物，从不同的角度去观察它，大家还能举出你在生活中观察到的物体并说出它的表面形状吗?板书：1生活中的立体图形三：新课：(注意视线和你所看到的物体的面保持垂直) 用远看或投影的方式1、看车2、看三个物体的组合体看几个小正方体，并观察（可从5个方向去看）特别从3个方向去看，得到什么印象，看到什么？叫学生先看，并叫学生上台来看！4个面，每个什么图形？丛各个不同方向的感觉；下面我们画下来，视线看到的，给你的感觉？用小正方体方格（小正方形）看的比较多的我分别叫印象用图画出，，用眼睛看到的线看到的，给你的感觉？叫视图(看) 特别是要注意视线应与物体持平。

华师大版数学七年级上册《由立体图形到视图》教学设计一. 教材分析华师大版数学七年级上册《由立体图形到视图》这一章节主要让学生了解并掌握立体图形的视图概念，以及如何通过不同的视图来观察和理解立体图形。

教材通过丰富的图片和实际例子，引导学生掌握俯视图、正视图、侧视图的概念，并能够识别和画出简单立体图形的不同视图。

二. 学情分析七年级的学生已经具备了一定的空间想象能力和图形认知能力，但对于立体图形的视图理解可能还存在一定的困难。

因此，在教学过程中，需要通过大量的实例和实践活动，帮助学生建立空间图形与视图之间的联系，提高他们的空间想象能力和解决问题的能力。

三. 教学目标1.知识与技能：让学生掌握立体图形的俯视图、正视图、侧视图的概念，并能够识别和画出简单立体图形的不同视图。

2.过程与方法：通过观察、操作、交流等活动，培养学生的空间想象能力和图形认知能力。

3.情感态度与价值观：激发学生对数学的兴趣，培养他们勇于探索、合作交流的学习态度。

四. 教学重难点1.重点：立体图形的视图概念及简单立体图形的不同视图。

2.难点：立体图形与视图之间的联系和空间想象能力的培养。

五. 教学方法1.情境教学法：通过丰富的图片和实际例子，激发学生的学习兴趣，引导学生主动探究。

2.动手操作法：让学生亲自动手操作，提高他们的实践能力。

3.小组合作法：鼓励学生相互讨论、交流，培养他们的团队协作能力。

4.引导发现法：教师引导学生发现问题、解决问题，提高他们的思维能力。

六. 教学准备1.教具：立体模型、多媒体设备、投影仪等。

2.学具：学生用书、练习册、铅笔、橡皮等。

3.课件：立体图形及视图的图片、动画等。

七. 教学过程1.导入（5分钟）利用多媒体展示一些生活中常见的立体图形，如魔方、篮球等，引导学生观察并思考：这些立体图形从不同的角度观察，会呈现出什么样的形状？2.呈现（10分钟）教师通过讲解和展示课件，向学生介绍俯视图、正视图、侧视图的概念，并给出具体的例子，让学生理解和掌握。
