立体图形三视图及展开图一、知识点(一)三视图在观察物体的时候，我们往往可以从不同的角度进行观察，角度不同，看到的风景就会不同。

比如：我们可以从正面看、上面看、左面看，看到的图形分别称为正视图、俯视图和左视图，并且容易发现：正面看和后面看，上面看和下面看，左面看和右面看得到的图形是相同的。

对于较复杂的立体图形，通过三视图法往往可以很方便地计算出表面积(二)正方体的展开图展开后由上、下、左、右、前、后六个正方形面组成，这六个正方形面的面积都相等，我们采用不同的剪开方法，共可以得到下面(三)长方体的展开图：观察上图可以发现，长方体的展开图由6个长方形组成，相对面的面积相等，即S上＝S下＝长×宽，S左＝S右＝宽×高，S前＝S后＝长×高。

(四)判断图形折叠后能否围成长方体或正方体的方法判断一个图形折叠后能否围成正方体或长方体，首先，要依据它们各自展开图的特点判断；其次，可以运用空间想象或实际操作进一步判断。

二、题型(一)展开图与对立面【例1.1】水平放置的正方体的六个面分别用“前面、后面、上面、下面、左面、右面”表示，如下图，是一个正方体的平面展开图，若图中的“似”表示正方体的前面，“锦”表示右面，“程”表示下面。

则“祝”、“你”、“前”分别表示正方体的________________________。

【答案】后面、上面、左面【解析】易知“你”、“程”相对，“前”、“锦”相对，“祝”、“似”相对，因此“祝”、“你”、“前”分别表示正方体的后面、上面、左面。

【例1.2】一个数学玩具的包装盒是正方体，其表面展开图如下。

现在每方格内都填上相应的数字。

已知将这个表面展开图沿虚线折成正方体后，相对面的两数之和为“3”，则填在A、B、C内的三个数字依次是___________。

【答案】3、1、2【解析】面上的数是“0”，与“B”相对的面上的数是“2”，与“C"相对的面上的数是“1”。

三视图还原几何体口诀
打地基，长对正；俯侧图，宽相等；正侧高，疯狂升。

释义：还原几何体，先从俯视图“打地基”，俯视图的长和正视图的长相等；俯视图和侧视图的宽相等；正视图和侧视图的高相等，据此“疯狂升”画出几何体的高。

折痕现，平直等，斜投影。

释义：每个面的折痕是要表示出来的；从每个方向观察到的横平竖直的线段长度，在三视图中显示的长度与实际的长度相等的；从每个面观察到的不是横平竖直的线段，在三视图中对应的其实是这些线段在后面的投影，投影长度和后面的高相等。

眼见为实不见虚，先虚后实立体成。

释义：凡是从正面看得见的线，都画成实线，凡是从正面看不见的线，都画成虚线。

在画几何体的时候，先把所有的线段都画成虚线，然后再把正面看得见的线都画成实线，立体图形就画出来了。

《三视图》知识清单一、三视图的定义三视图是指能够正确反映物体长、宽、高尺寸的正投影工程图，分别是主视图、俯视图和左视图。

主视图是从物体的前面向后面投射所得的视图，能反映物体的前面形状；俯视图是从物体的上面向下面投射所得的视图，能反映物体的上面形状；左视图是从物体的左面向右面投射所得的视图，能反映物体的左面形状。

二、三视图的投影规律1、主视图和俯视图的长对正：也就是说，主视图和俯视图在水平方向上的长度是相等的。

2、主视图和左视图的高平齐：主视图和左视图在垂直方向上的高度是相等的。

3、俯视图和左视图的宽相等：俯视图和左视图在宽度方向上的尺寸是一致的。

这三个投影规律是绘制和阅读三视图的重要依据，必须牢记。

三、三视图的绘制步骤1、分析物体的结构形状：首先要仔细观察物体，了解其组成部分和各部分之间的相对位置关系。

2、确定主视图的方向：通常选择能最清晰地反映物体主要形状特征的方向作为主视图的投射方向。

3、绘制主视图：根据物体的实际尺寸和形状，按照投影规律画出主视图。

4、绘制俯视图：在主视图的下方，根据长对正的原则，画出俯视图。

5、绘制左视图：在主视图的右方，根据高平齐、宽相等的原则，画出左视图。

6、检查和修饰：完成三视图的绘制后，要仔细检查各视图之间的投影关系是否正确，尺寸是否标注完整，线条是否清晰等，并进行必要的修饰和整理。

四、三视图中的线条类型1、可见轮廓线：用粗实线绘制，表示物体的可见部分的轮廓。

2、不可见轮廓线：用虚线绘制，表示物体被遮挡的部分的轮廓。

3、中心线：用细点画线绘制，例如对称物体的对称中心线等。

五、由三视图还原立体图形这是三视图的一个重要应用，需要根据三视图所提供的信息，想象出物体的空间形状。

1、先从主视图入手，结合俯视图和左视图，确定物体的大致形状和结构。

2、分析各视图中线条的含义，特别是虚线所表示的不可见部分。

3、逐步构建物体的各个部分，注意它们之间的连接关系和相对位置。

六、三视图在实际生活中的应用1、机械制造：在设计和制造机械零件时，三视图是必不可少的工具，能够准确地表达零件的形状和尺寸，便于加工和装配。

听课记录三视图
本节课的主要任务是引导学生完成由立体图形到视图，再由视图想到立体图形的复杂过程。

这对于刚刚接触几何的初一学生而言，无疑是一次较大的挑战，顺利地完成教学，对今后学习兴趣、信心的培养都是至关重要的，因此，我针对学生的心理特点及接受能力对教材做如下设计：首先我用苏轼的《题西林壁》巧妙地唤起学生的生活感受，让他们认识到视图的知识在生活中我们早有亲身体验，只是还没有形成概念，然后我再用“粉笔”这一简单的教具，让学生再次体会，加深认识，这样，教学与生活紧密相连，既有自然地导入课题，又消除学生对新知识的恐惧，同时还激发了学生浓厚的学习兴趣。

然后，我不适时地出示“三视图”这一概念，通过实验，让学生认识到视图就是由立体图形转化成的平面图形，并不断地训练、讨论、总结，得出画三视图的正确方法。

这时教师要巧妙点拨，学生如何从正面、上面、侧面三个角度来观察，既体现了学生的主体地位，又突出了教师的主导作用，锻炼了学生的动手操能力。

由视图到立体图形与上面的过程恰恰相反，需要学生根据视图进行想象，在大脑中构建一个立体形象。

我引导学生利用直观形象与生活中的实物进行联系，通过归纳、总结、对比的方法，有效的突破这一难点。

为了进一步地激发学生的学习兴趣，培养学生的想象能力和思维能力，可以让学生用一些小立方体随意摆出几种组合并描绘出它的视图，再由视图到立体图形的课堂训练。

最后，让学生归纳所学知识，进一步锻炼学生的概括能力，使知识系统化。

以上设计如有不妥之处，望老师们不吝赐教，我不胜感激。

初一数学由视图到立体图形课堂导学一．选择题（共20小题）1．如图是由几个大小相同的小正方体组合而成的几何体的俯视图，小正方形中的数字表示该位置小正方体的个数，则该几何体的主视图是（）A．B．C．D．2．某几何体的三视图如图所示，则此几何体是（）A．B．C．D．3．一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到的这个几何体的形状图正确的是（）A．B．C．D．4．某几何体的三视图如图所示，这个几何体是（）A．三棱柱B．球体C．圆锥体D．圆柱体5．如图是由几个小立方块所搭成的几何体的俯视图，小正方形中的数字表示在该方块的个数，则这个几何体的左视图为（）A．B．C．D．6．一个几何体的三视图如图所示，该几何体是（）A．正方体B．圆锥C．三棱柱D．四棱柱7．如图三视图所对应的直观图是下面的（）A．B．C．D．8．某几何体由一些大小相同的小正方体组成，如图是它的俯视图和主视图，那么组成该几何体的小正方体的个数最少为（）A．4个B．5个C．6个D．7个9．如图所示是由几个小立方块搭成的几何体的俯视图，则这个几何体左视图是（）A．B．C．D．10．如图是由5个立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上的小立方块的个数，则这个几何体的左视图是（）A．B．C．D．11．一个几何体由若干个相同的正方体组成，其主视图和左视图如图所示，则这个几何体中正方体最多有（）个．A．3B．4C．5D．612．若图是由几个相同的小正方体搭成的几何体的主视图和俯视图，则搭成这个几何体的小正方体的个数最少是（）A．6B．8C．10D．1213．从正面、左面、上面观察一个由小正方体构成的几何体依次得到以下的形状图，那么构成这个几何体的小正方体有（）A．4个B．5个C．6个D．7个14．由一些大小相同的小正方体搭成的几何体的主视图和俯视图如图所示，则搭成该几何体的小正方体的个数最多为（）A．7个B．8个C．9个D．10个15．某几何体的三视图如图所示，则此几何体是（）A．圆锥B．长方体C．圆柱D．四棱柱16．如图，是一个由多个相同小正方体搭成的几何体的俯视图，图中所标的数字为该位置小正方体的个数，则这个几何体的左视图是（）A．B．C．D．17．由几个大小相同的小正方体搭建而成的几何体的主视图和俯视图如图所示，则搭建这个几何体所需要的小正方体的个数至少为（）A．5B．6C．7D．818．如图是由6个立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．19．一个几何体由大小相同的小立方块搭成，它的俯视图如图所示，其中小正方形中的数字表示在该位置小立方块的个数，则该几何体的左视图为（）A．B．C．D．20．一个由若干个相同的小正方体组成的几何体的主视图和俯视图如图所示，则小正方体的最少个数为（）A．5个B．6个C．7个D．8个二．填空题（共30小题）21．由若干个小正方体组成的几何体的三视图如图所示，则组成这个几何体的小正方体的个数为．22．小颖同学到学校领来n盒粉笔，整齐地摞在讲桌上，从三面看到的平面图形如图所示，则n的值是．23．一个几何体由若干大小相同的小立方块搭成，如图分别是从它的正面、上面看到的形状图，那么搭成该几何体至少需用小立方块个．24．如图，是由几个边长为1的小立方体所组成的几何体的俯视图，小正方形中的数字表示在该位置的小正方体的个数，则这个几何体的表面积为．25．由一些大小相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体的小正方体的个数最少是．26．若一个几何体由若干个完全相同的小正方体构成，并且该几何体从正面和上面看到的形状图如图所示．则构成这个几何体的小正方体的个数最少是．27．如图是由一些相同的小正方体构成的立体图形的三种视图，则构成这个立体图形的小正方体的个数是个．28．已知：如图是由若干个大小相同的小正方体所搭成的几何体从正面、左面和上面看到的形状图，则搭成这个几何体的小正方体的个数是．29．一个几何体由几个大小相同的小立方块搭成，从正面和上面看到的这个几何体的形状图如图所示，则该几何体最少是用个小立方块搭成的．30．如图是由几个相同的小正方体分别从上面、左面看到的形状图，这样的几何体最多需要个小立方体块，最少需要个小立方体块．31．用小立方块搭一个几何体，使得它从正面看和从上面看到的形状图如图所示，它最少要m个小立方块，最多要n个小立方块，则m+n的值为．32．用小立方体搭一个几何体，从它的正面、上面看到的形状图如图所示，则搭这样的几何体最多需要个小立方体，最少需要个小立方体．33．如图所示，是由一些相同的小立方体搭成的几何体分别从正面、左面、上面看到的该几何体的形状图，那么构成这个立体图形的小正方形有个．34．一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是．35．如图所示是若干个大小相同的小正方体搭成的几何体从三个不同方向看到的图形，则搭成这个几何体的小正方体的个数是．36．一个几何体从正面和上面看到的图形如图所示，若这个几何体最多有a个小正方体组成，最少有b个小正方体组成，则a+b＝．37．用小立方块搭一几何体，它的主视图和俯视图如图所示，这个几何体最少要个立方块，最多要个立方块．38．一个几何体是由一些大小相同的小正方块摆成的，从正面看与从上面看得到的形状图如图所示，则组成这个几何体的小正方体的个数n的所有可能值的和是．39．用小立方体搭一个几何体，分别从它的正面、上面看到的形状如图所示．这样的几何体最少需要个小立方体；最多需要个小立方体．40．在桌子上摆有一些大小相同的正方体木块组成一个几何体，如图分别是从正面和从上面看到的形状图，组成这个几何体的小立方块个数最多需要块．41．一个几何体由多个完全相同的小正方体组成，它的三视图如图所示，那么组成这个几何体的小正方体的个数为个．42．由一些完全相同的小正方体搭成的几何体，分别从它正面和左面看到的几何体的形状图如图所示，组成这个几何体的小正方体的个数最少是，最多是．43．用小立方块指一个几何体，使它的从正面和从上面看到的这个几何体的形状图如图所示，这个几何体最少要a个小立方块，最多要b个小立方块，则a+b＝．44．由若干个相同的小正方形达搭成一个几何体，分别从正面和左面看，所得的形状如图所示，则搭建这个几何体所需的小正方体的个数最少是．45．一个几何体由若干大小相同的小立方块搭成，如图分别是从它的正面、上面看到的形状图，若该几何体所用小立方块的个数为n，则n的最大值和最小值之和为．46．一个几何体由若干大小相同的小立方块搭成的，如图分别是从它的左面，上面看到的平面图形，则组成这个几何体的小立方块最多有个．47．由若干个相同的小正方体搭成的一个几何体从正面和从左面看到的形状用如图所示，则所需的小正方体的个数最多是个．48．由一些大小相同的小正方体搭成的几何体从正面和从左面看到的图形如图，则搭成这个几何体的小正方体的个数最多为，最少为．49．用若干个相同的小正方体搭一个几何体，该几何体的主视图、俯视图如图所示．若小正方体的棱长为1，则搭成的几何体的表面积是．50．由几个小正方体组成的几何组合体的主视图、左视图如图所示，那么这几何组合体至少由个小正方体组成．三．解答题（共10小题）51．用若干个完全相同的小正方体搭成一个几何体，当从正面、上面看这个几何体时，得到的图形如图所示．问：在这个几何体中，小正方体的个数最多是多少？最少是多少？52．用小立方块搭成一个几何体，使它从正面和上面看到的形状图如图所示．搭建这样的几何体，最多要几个小立方块？最少要几个小立方块？53．一个几何体从正面和从上面看到的图形如图所示，若这个几何体最多有a个小正方体组成，最少有b个小正方体组成，求a+b的值．54．根据如图所给出的几何体从三个方向看得到的形状图，试确定几何体中小正方体的数目的范围．55．一个几何体由几块相同的小正方体叠成，它的三视图如下图所示．请回答下列问题：（1）填空：①该物体有层高；②该物体由个小正方体搭成；（2）该物体的最高部分位于俯视图的什么地方？（注：在俯视图上标注，并有相应的文字说明）56．一个物体是由棱长为3cm的正方体模型堆砌而成的，其视图如图：（1）请在俯视图上标出小正方体的个数（2）求出该物体的体积是多少．（3）该物体的表面积是多少？57．一个几何体是由若干个棱长为3cm的小正方体搭成的，从正面、左面、上面看到的几何体的形状图如图所示：（1）在“从上面看”的图中标出各个位置上小正方体的个数；（2）求该几何体的体积．58．用小正方体搭一个几何体，使它的主视图和俯视图如图所示，这样的几何体需要小正方体最多几块？最少几块？答：最多块；最少块．59．一个立体图形是由若干个小正方体堆积而成的，其三视图如图，则组成这个立体图形的小正方体有多少个．60．下面的图形是一个物体的三视图，请画出这个物体的形状．。

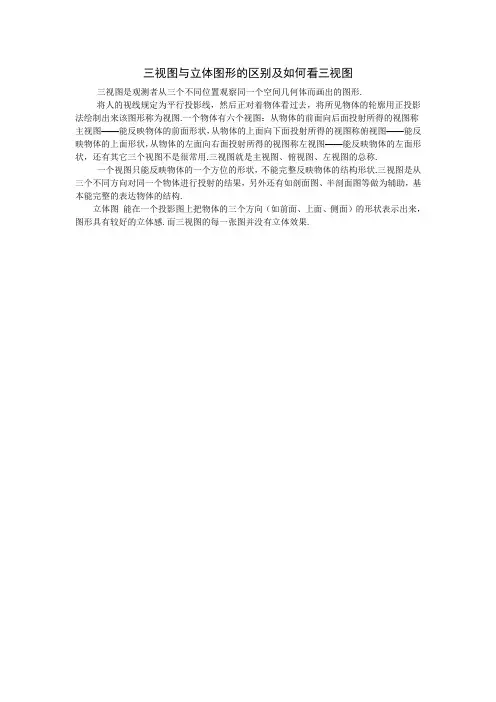

三视图与立体图形的区别及如何看三视图
三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形.
将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图.一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状，还有其它三个视图不是很常用.三视图就是主视图、俯视图、左视图的总称.
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状.三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构.
立体图能在一个投影图上把物体的三个方向（如前面、上面、侧面）的形状表示出来，图形具有较好的立体感.而三视图的每一张图并没有立体效果.。

《由三视图到立体图形》学情分析方案几何学习调查问卷1、做题时，你能认真读题审题吗？A 认真B 不太认真C 不认真2、做几何题时，你一般读题A 1~2遍B 2~3遍C 3~4遍3、在几何知识学习过程中，就你个人而言，你认为有效的学习方式是A.记忆解题法B.公式法则套用C.自主合作探究D.“说”、“讲”的方式4、在最初学习几何知识时，你最希望在哪方面得到帮助A.思路分析B.关键知识点的提示C.关键步骤的讲解D.完整详细的解题步骤5、在初步学习几何知识过程中，“说”、“讲”方式对于你对知识点的掌握理解程度如何？A.完全理解掌握B.基本理解掌握C.理解掌握一部分D.多数无法理解掌握6、在你理解和巩固掌握一道几何题时，你是否有通过“说”、“讲”的方式检验自己对于知识的理解程度？A.经常B.偶尔C.很少D.从来没有7、在通过“说”、“讲”的过程中分析和巩固几何知识时，你认为反向推理的方法分析和巩固几何知识学习的帮助有多大？A.帮助很多B.有一些帮助C.帮助不大D.完全没有帮助8、从整体而言，你认为“说”、“讲”方式在几何知识学习中，对你哪方面的帮助最多？A.记忆知识方面B.分析知识方面C.理解知识方面9、通过“说”、“讲”方式对于你上课集中记忆力是否有帮助？A.帮助很多B.有一些帮助C.帮助不大D.完全没有帮助10、你是否希望在几何知识学习的过程中，将“说”、“讲”方式持续下去？A.非常希望B.有一些希望C.对我完全没有影响D.不希望11、你认为通过“说”、“讲”的方式对你理解和巩固几何知识的帮助有多大？A.帮助很多B.有一些帮助C.帮助不大D.完全没有帮助12、请给老师关于几何的“说”、“讲”方式提个建议：。
