【作业】款昊锐优雅成功加装导航倒车影像

汽车倒车影像安装方法1. 引言如今，汽车倒车影像已经成为了现代车辆的标配设备。

它能够有效地帮助驾驶员在倒车时观察到车辆周围的情况，避免潜在的事故发生。

本文将详细介绍汽车倒车影像的安装方法，帮助您在需要时能够将该设备正确地安装到您的车辆中。

2. 安装前准备在进行安装之前，您需要做一些准备工作：- 汽车倒车影像设备（包括摄像头和显示屏）- 所需的安装配件（如电缆、接头等）- 适当的工具（如螺丝刀、钳子等）确保您已经购买了合适的倒车影像设备，并准备好了所需的配件。

3. 安装步骤步骤1：确定安装位置首先，您需要确定您打算安装倒车影像设备的位置。

一般来说，最常见的安装位置是后视镜下方或车尾部位。

不同车辆的设计会有所不同，因此您需要根据自己的车型和实际情况选择最合适的位置。

步骤2：安装摄像头将摄像头固定在您选择的安装位置上。

使用螺丝刀或钳子等工具，根据摄像头上的固定孔进行固定。

确保摄像头安装稳固，并且视角可以完整地覆盖您需要观察的区域。

步骤3：连接电源将摄像头的电源线连接到车辆的电源系统上。

您可以选择将摄像头的电源线接到保险丝盒或导航系统的电源线上。

请注意，连接电源时务必断开车辆的电源，以免发生触电事故。

步骤4：安装显示屏根据您的倒车影像设备类型，选择合适的显示屏安装位置。

一般来说，您可以选择将显示屏安装在前排驾驶座旁边的中控台上或安装在后排乘客座位的头枕上。

使用合适的固定支架将显示屏固定在选择的位置上。

步骤5：连接摄像头和显示屏使用提供的电缆将摄像头和显示屏连接起来。

根据摄像头和显示屏上的接口类型，选择合适的接头进行连接。

确保连接牢固，并将多余的电缆隐藏起来，以保持车内整洁。

步骤6：测试安装效果安装完成后，重新给车辆供电，并测试倒车影像设备的工作效果。

在倒车时，观察显示屏上的图像，确保摄像头能够清晰地拍摄到车辆周围的情况。

如有需要，可以调整摄像头的朝向或显示屏的亮度、对比度等参数。

4. 总结汽车倒车影像的安装主要包括确定安装位置、安装摄像头、连接电源、安装显示屏和连接摄像头与显示屏等步骤。

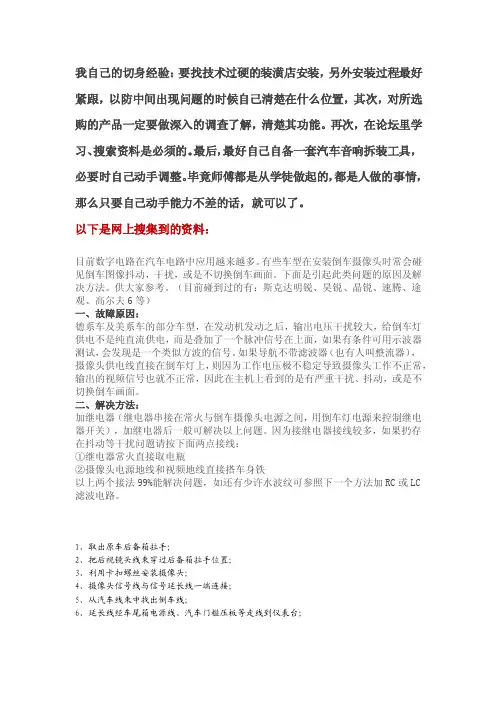

我自己的切身经验：要找技术过硬的装潢店安装，另外安装过程最好紧跟，以防中间出现问题的时候自己清楚在什么位置，其次，对所选购的产品一定要做深入的调查了解，清楚其功能。

再次，在论坛里学习、搜索资料是必须的。

最后，最好自己自备一套汽车音响拆装工具，必要时自己动手调整。

毕竟师傅都是从学徒做起的，都是人做的事情，那么只要自己动手能力不差的话，就可以了。

以下是网上搜集到的资料：目前数字电路在汽车电路中应用越来越多。

有些车型在安装倒车摄像头时常会碰见倒车图像抖动，干扰，或是不切换倒车画面。

下面是引起此类问题的原因及解决方法。

供大家参考。

（目前碰到过的有：斯克达明锐、昊锐、晶锐、速腾、途观、高尔夫6等）一、故障原因：德系车及美系车的部分车型，在发动机发动之后，输出电压干扰较大，给倒车灯供电不是纯直流供电，而是叠加了一个脉冲信号在上面，如果有条件可用示波器测试，会发现是一个类似方波的信号。

如果导航不带滤波器（也有人叫整流器），摄像头供电线直接在倒车灯上，则因为工作电压极不稳定导致摄像头工作不正常，输出的视频信号也就不正常，因此在主机上看到的是有严重干扰、抖动，或是不切换倒车画面。

二、解决方法：加继电器（继电器串接在常火与倒车摄像头电源之间，用倒车灯电源来控制继电器开关），加继电器后一般可解决以上问题。

因为接继电器接线较多，如果扔存在抖动等干扰问题请按下面两点接线：①继电器常火直接取电瓶②摄像头电源地线和视频地线直接搭车身铁以上两个接法99%能解决问题，如还有少许水波纹可参照下一个方法加RC或LC滤波电路。

1、取出原车后备箱拉手；2、把后视镜头线束穿过后备箱拉手位置；3、利用卡扣螺丝安装摄像头；4、摄像头信号线与信号延长线一端连接；5、从汽车线束中找出倒车线；6、延长线经车尾箱电源线、汽车门槛压板等走线到仪表台；7、信号延长线与显示器接线；8、安装完成。

大众系列车型朋友温馨提示：目前数字电路在汽车电路中应用越来越多。

没有想象中困难教你如何自己安装倒车影像现如今，随着汽车工业技术的发展，各种驾驶辅助系统逐渐普及，像盲区监测、自动刹车、抬头显示等都是非常实用贴心的驾驶辅助系统，它可以使驾驶变得更加简单完全。

而提到驾驶辅助系统，“倒车影像”绝对算是所有辅助系统中应用最广且驾驶员最离不开的系统之一，它就像我们的第三只眼睛一样，帮助驾驶员观察到车辆正后方看不到的视野范围，从而避免车辆发生剐蹭以及撞到过路的行人。

即便如此，现在很多入门级轿车以及低配版车型上原厂依旧没有配备倒车影像功能，车主们只能通过后期加装来实现完成。

那安装倒车影像复杂吗？下面，小编就来就来教各位如何自己动手安装倒车影像。

一、准备与安装目前市场面上的倒车影像多分为两种：一种是替换原厂CD机，直接更换副厂中控大屏，这种倒车影像是比较早期的一种，适合原车中控屏为CD机的车型；还有一种是现在比较主流的智能倒车后视镜，它除了包含倒车影像功能之外，还具备行车记录仪、语音控制导航和在线听歌等功能，可谓一机多用。

而且这种倒车影像还不需要拆装中控屏，大大节省了安装时间。

从安全角度上来讲，直接替换原厂中控屏可能会导致一部分功能无法正常使用。

因此，车主们可以根据自己的车型，选择适合自己的倒车影像。

但最后不管是那种类型，安装倒车影像都是一个相对复杂的工程，需要一定动手能力。

今天，小编就以智能倒车后视镜为例给大家做演示。

首先，在准备好倒车影像后，要先接好线测试一下，若后视镜中没有显示影像的话建议直接选择退货更换。

一般情况下，大部分倒车影像接线都比较简单，按照接口形式直接对插就可以。

其中，如图所示，最长的一根线是用来连接显示屏的，通常上面会带有一个USB接口，用它直接插在智能后视镜上即可。

另外，线束中还包含倒车控制线（正极）以及倒车灯光的线束（正极和负极）。

而倒车控制线一般为红色，这根接线需要与倒车灯正极相连接，从而获取倒车挡位信号，在挂入倒挡后，智能后视镜中就会自动切换出倒车影像的画面。

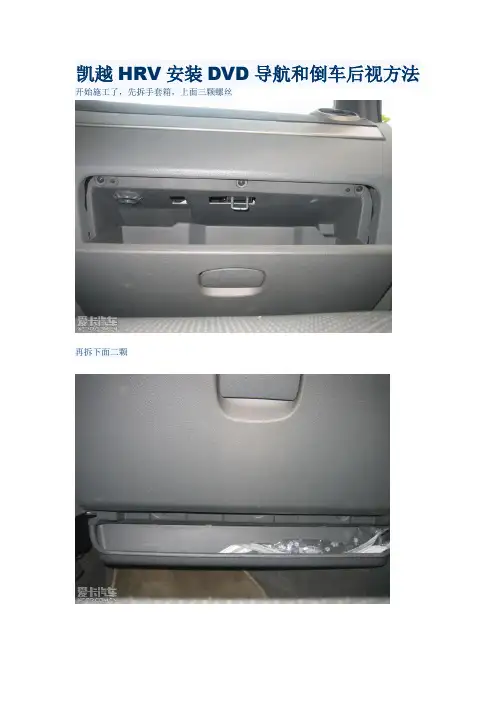

凯越HRV安装DVD导航和倒车后视方法开始施工了，先拆手套箱，上面三颗螺丝再拆下面二颗拆开后手套箱下的空滤，拆掉四颗螺丝，这个位置难拆，用小套筒方便拆下的空滤新空滤拆除中控台右侧的空调连接线勾子拆除方向盘，中控台左侧空调连接线这个需要人仰躺在地板上才能看到，在方向盘下的。

拿掉烟灰盒拆中控面板，1、要从底部开始拆；2、先用一把小螺丝从底部稍翘起；3、现塞入粗点的黄色塑料板翘；红圈是卡扣位拔掉空调连接线拔掉双跳灯插头拆掉原车CD螺丝，二边的铁片要装回车机的。

拔掉数据插头插入新车机专用插头线。

右边红圈是将后备箱倒车摄像头接过来的视频线与车机视频输入接左边的红圈，是将倒车信号触发线与车机相连接之前有与装过该车机网友咨询，说不用接触发线，我此次装机不接无倒车影像，需接入触发线才行，可能机型批次不同。

触发线另一端连到车尾的倒车灯，取倒车电源线取电摄像头取电也从倒车灯，平时倒车灯是无电的，当挂入倒档时，倒车灯加电信号从AV线送到车机，车机自动切换到倒车影像。

将天线接收头粘合上双面胶用力拉下右车门密封条，露条车门间隙，塞入天线到手套箱内。

天线接收头就放在中控最右侧靠近A柱边上天线沿手套箱走线到中控开始走视频线原先了解过，走右侧车门边过，因为要拆手套箱什么的反正一起走，走右边也方便，等右侧车门边拆光了，试了一下，线竟然只差了几公分因为我是二厢HRV，后备箱的线束走线是后面左边C 柱的，然后摄像头我打算安装在右侧牌照灯位，考虑车右后角容易看不到。

绕了一圈后，线差一点点。

所以重新走左侧车门过，从中控到方向盘，到左下角脚部拆开后拆迎宾踏板，用力往上拉，或用螺丝刀撬B柱的盖板，轻轻一拉就出来。

不过注意上方内部有二个卡扣容易掉的，B柱另一侧将视频线绑入线束，黑色走视频信号，红色就是触发线，需接入倒车灯电源。

同样撬开左后门迎宾板，再拉掉左后门框条拉开的左后门框条，露出C柱左后门C柱内的原厂线束C柱到后备箱盖的线束，将胶头撬出将头剪掉，因为穿不过穿过铅丝，将头剪掉后，用胶带绑在一起，铅丝另一头需要用尖嘴钳弯一下压扁，以便于穿过。

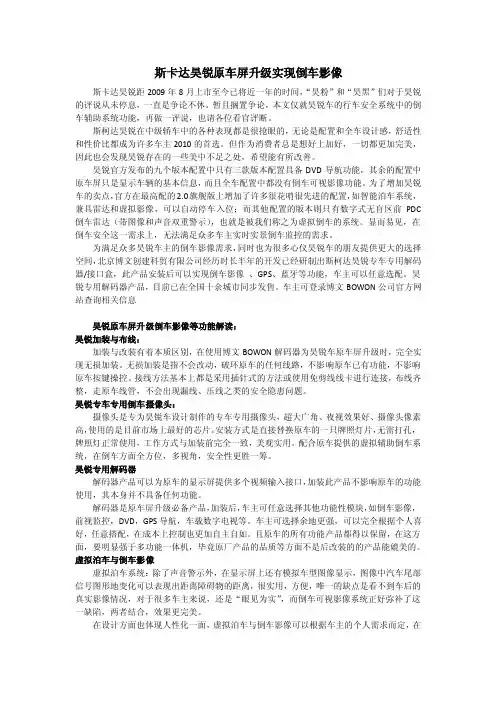

斯卡达昊锐原车屏升级实现倒车影像斯卡达昊锐距2009年8月上市至今已将近一年的时间，“昊粉”和“昊黑”们对于昊锐的评说从未停息，一直是争论不休。

暂且搁置争论，本文仅就昊锐车的行车安全系统中的倒车辅助系统功能，再做一评说，也请各位看官评断。

斯柯达昊锐在中级轿车中的各种表现都是很抢眼的，无论是配置和全车设计感，舒适性和性价比都成为许多车主2010的首选。

但作为消费者总是想好上加好，一切都更加完美，因此也会发现昊锐存在的一些美中不足之处，希望能有所改善。

昊锐官方发布的九个版本配置中只有三款版本配置具备DVD导航功能，其余的配置中原车屏只是显示车辆的基本信息，而且全车配置中都没有倒车可视影像功能。

为了增加昊锐车的卖点，官方在最高配的2.0旗舰版上增加了许多很花哨很先进的配置，如智能泊车系统，兼具雷达和虚拟影像，可以自动停车入位；而其他配置的版本则只有数字式无盲区前PDC 倒车雷达（带图像和声音双重警示），也就是被我们称之为虚拟倒车的系统。

显而易见，在倒车安全这一需求上，无法满足众多车主实时实景倒车监控的需求。

为满足众多昊锐车主的倒车影像需求，同时也为很多心仪昊锐车的朋友提供更大的选择空间，北京博文创建科贸有限公司经历时长半年的开发已经研制出斯柯达昊锐专车专用解码器/接口盒，此产品安装后可以实现倒车影像、GPS、蓝牙等功能，车主可以任意选配。

昊锐专用解码器产品，目前已在全国十余城市同步发售。

车主可登录博文BOWON公司官方网站查询相关信息昊锐原车屏升级倒车影像等功能解读：昊锐加装与布线：加装与改装有着本质区别，在使用博文BOWON解码器为昊锐车原车屏升级时，完全实现无损加装。

无损加装是指不会改动，破环原车的任何线路，不影响原车已有功能，不影响原车按键操控。

接线方法基本上都是采用插针式的方法或使用免剪线线卡进行连接，布线齐整，走原车线管，不会出现漏线、压线之类的安全隐患问题。

昊锐专车专用倒车摄像头：摄像头是专为昊锐车设计制作的专车专用摄像头，超大广角、夜视效果好、摄像头像素高，使用的是目前市场上最好的芯片。

倒车影像安装方法倒车影像是现代汽车的一个重要辅助设备，它可以帮助驾驶员在倒车时更加方便地观察车辆后方的情况，确保安全倒车。

安装倒车影像需要一定的技术和步骤，下面我将为大家介绍一下倒车影像的安装方法。

准备工具和材料首先，我们需要准备一些工具和材料。

具体需要准备的工具和材料包括：倒车影像摄像头、导线、屏幕或显示器、工具包、胶带、电工胶布、绝缘胶带、导线接头、电源适配器等。

步骤一：确定安装位置首先，我们需要确定倒车影像摄像头的安装位置。

通常情况下，摄像头安装在车辆后方中央位置是比较合适的，这样可以观察到车辆后方的情况。

在选择安装位置时，要考虑到摄像头的视野范围和安装的稳固性。

步骤二：安装摄像头安装摄像头是倒车影像安装的关键步骤。

首先，使用工具包中的工具，将摄像头固定在选择好的位置上。

可以使用胶带或者其他固定装置来确保摄像头的稳固。

同时，要确保摄像头的镜头有清晰的视野范围，如果需要调整，可以使用调整支架来调整摄像头的角度和位置。

步骤三：连接导线接下来，我们需要将摄像头的导线连接到车辆的后部。

首先找到车辆的后备厢，然后找到车辆的后灯组，在灯组附近应该有一些导线，可以将摄像头的导线和车辆的导线进行连接。

连接的方法可以使用导线接头或者绝缘胶带来固定连接，确保连接牢固并且不易松动。

步骤四：安装显示屏安装摄像头后，还需要安装显示器或屏幕来观看倒车影像。

根据车辆的情况，可以选择安装在车辆的仪表盘上或者挂在车顶等位置。

安装显示器时，要确保其位置可以方便驾驶员观看，并且不妨碍驾驶员的视线。

步骤五：接通电源最后一步是接通倒车影像的电源。

通常情况下，可以选择连接到车辆的倒车灯上，这样当倒车时候，倒车灯亮起，倒车影像也会自动显示出来。

连接电源时，要确保使用电工胶布来固定导线，防止短路或者断电的情况发生。

总结通过以上的步骤，我们可以完成倒车影像的安装。

安装倒车影像需要一定的技术和耐心，如果您对汽车电路或者安装技术不是很熟悉，可以寻求专业人士的帮助来完成安装。

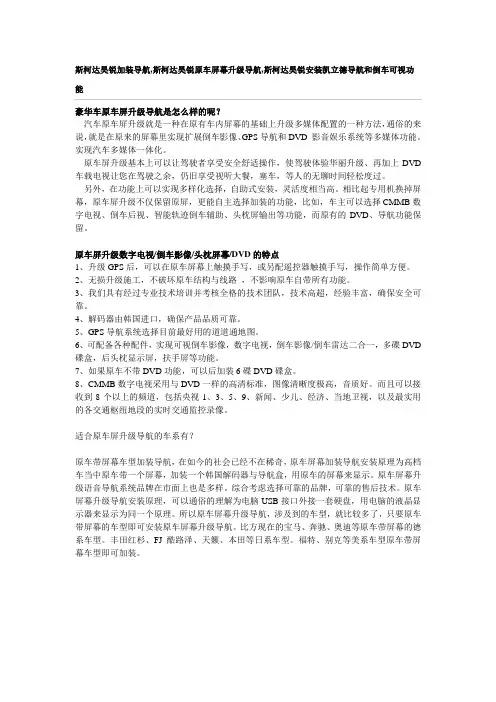

斯柯达昊锐加装导航,斯柯达昊锐原车屏幕升级导航,斯柯达昊锐安装凯立德导航和倒车可视功能豪华车原车屏升级导航是怎么样的呢？汽车原车屏升级就是一种在原有车内屏幕的基础上升级多媒体配置的一种方法，通俗的来说，就是在原来的屏幕里实现扩展倒车影像、GPS导航和DVD 影音娱乐系统等多媒体功能。

实现汽车多媒体一体化。

原车屏升级基本上可以让驾驶者享受安全舒适操作，使驾驶体验华丽升级、再加上DVD 车载电视让您在驾驶之余，仍旧享受视听大餐，塞车，等人的无聊时间轻松度过。

另外，在功能上可以实现多样化选择，自助式安装，灵活度相当高。

相比起专用机换掉屏幕，原车屏升级不仅保留原屏，更能自主选择加装的功能，比如，车主可以选择CMMB数字电视、倒车后视、智能轨迹倒车辅助、头枕屏输出等功能，而原有的DVD、导航功能保留。

原车屏升级数字电视/倒车影像/头枕屏幕/DVD的特点1、升级GPS后，可以在原车屏幕上触摸手写，或另配遥控器触摸手写，操作简单方便。

2、无损升级施工，不破坏原车结构与线路，不影响原车自带所有功能。

3、我们具有经过专业技术培训并考核全格的技术团队，技术高超，经验丰富，确保安全可靠。

4、解码器由韩国进口，确保产品品质可靠。

5、GPS导航系统选择目前最好用的道道通地图。

6、可配备各种配件，实现可视倒车影像，数字电视，倒车影像/倒车雷达二合一，多碟DVD 碟盒，后头枕显示屏，扶手屏等功能。

7、如果原车不带DVD功能，可以后加装6碟DVD碟盒。

8、CMMB数字电视采用与DVD一样的高清标准，图像清晰度极高，音质好。

而且可以接收到8个以上的频道，包括央视1、3、5、9、新闻、少儿、经济、当地卫视，以及最实用的各交通枢纽地段的实时交通监控录像。

适合原车屏升级导航的车系有？原车带屏幕车型加装导航，在如今的社会已经不在稀奇，原车屏幕加装导航安装原理为高档车当中原车带一个屏幕，加装一个韩国解码器与导航盒，用原车的屏幕来显示。

原车屏幕升级语音导航系统品牌在市面上也是多样。

倒车影像导航系统安装及调试细节说明本文档旨在提供倒车影像导航系统的安装和调试细节说明，以帮助用户正确安装和调试该系统。

安装步骤1. 准备材料和工具：- 倒车影像导航系统主机- 显示屏- 摄像头- 电缆和连接器- 电源线- 手动和电动工具2. 确定安装位置：- 根据车辆结构和用户需求，选择合适的安装位置。

- 确保安装位置具有稳定和适当的视野范围。

3. 安装导航系统主机：- 根据用户手册中的安装说明，将导航系统主机安装在选择的位置。

- 使用合适的螺丝和支架固定主机。

4. 安装显示屏：- 将显示屏安装在车辆内部合适的位置，以便驾驶员能够方便地查看。

- 使用支架和固定装置固定显示屏。

5. 连接导航系统主机和显示屏：- 使用合适的电缆和连接器将导航系统主机和显示屏连接起来。

- 根据用户手册中的连接说明，正确连接各个接口。

6. 安装和连接摄像头：- 根据车辆结构和用户需求，选择合适的摄像头安装位置。

- 使用支架和固定装置将摄像头安装在选择的位置。

- 连接摄像头电缆到导航系统主机。

7. 连接电源线：- 将导航系统主机和显示屏的电源线连接到车辆的电源系统。

- 根据用户手册中的电源连接说明，正确连接电源线。

8. 完成安装：- 确保所有连接紧固并牢固。

- 清除任何隐形或杂物残留物。

- 测试系统是否正常工作。

调试步骤1. 检查连接：- 确保所有连接器连接牢固且正确。

- 检查所有电缆是否正确连接。

2. 调整图像：- 根据需要，调整摄像头的角度和位置，以获得最佳图像效果。

- 在显示屏上观察图像是否清晰和正确。

3. 测试系统功能：- 启动导航系统，并测试其功能。

- 检查是否可以显示倒车影像。

- 测试其他导航和功能按钮是否正常工作。

4. 调整设置：- 根据用户手册中的说明，调整导航系统的设置，如音量、语言、屏幕亮度等。

5. 修复问题：- 如果遇到任何问题，参考用户手册中的故障排除指南，并尝试解决问题。

- 如果问题无法解决，请联系制造商或专业技术人员寻求协助。

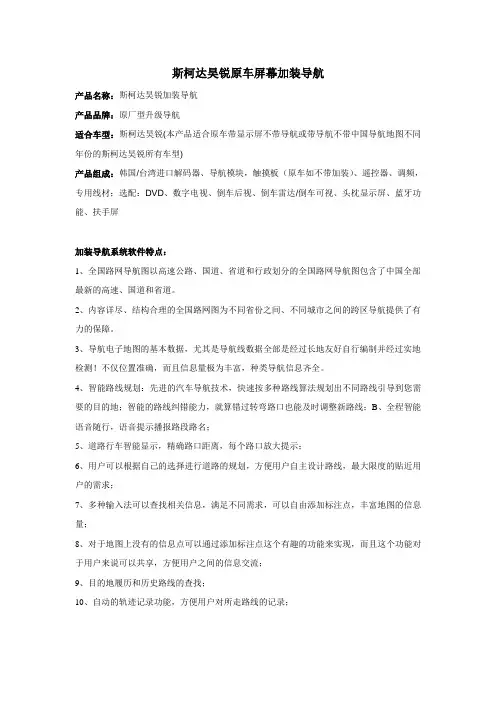

斯柯达昊锐原车屏幕加装导航产品名称：斯柯达昊锐加装导航产品品牌：原厂型升级导航适合车型：斯柯达昊锐(本产品适合原车带显示屏不带导航或带导航不带中国导航地图不同年份的斯柯达昊锐所有车型)产品组成：韩国/台湾进口解码器、导航模块，触摸板（原车如不带加装）、遥控器、调频，专用线材；选配：DVD、数字电视、倒车后视、倒车雷达/倒车可视、头枕显示屏、蓝牙功能、扶手屏加装导航系统软件特点：1、全国路网导航图以高速公路、国道、省道和行政划分的全国路网导航图包含了中国全部最新的高速、国道和省道。

2、内容详尽、结构合理的全国路网图为不同省份之间、不同城市之间的跨区导航提供了有力的保障。

3、导航电子地图的基本数据，尤其是导航线数据全部是经过长地友好自行编制并经过实地检测！不仅位置准确，而且信息量极为丰富，种类导航信息齐全。

4、智能路线规划：先进的汽车导航技术，快速按多种路线算法规划出不同路线引导到您需要的目的地；智能的路线纠错能力，就算错过转弯路口也能及时调整新路线；B、全程智能语音随行，语音提示播报路段路名；5、道路行车智能显示，精确路口距离，每个路口放大提示；6、用户可以根据自己的选择进行道路的规划，方便用户自主设计路线，最大限度的贴近用户的需求；7、多种输入法可以查找相关信息，满足不同需求，可以自由添加标注点，丰富地图的信息量；8、对于地图上没有的信息点可以通过添加标注点这个有趣的功能来实现，而且这个功能对于用户来说可以共享，方便用户之间的信息交流；9、目的地履历和历史路线的查找；10、自动的轨迹记录功能，方便用户对所走路线的记录；加装导航系统特点：1、选配CMMB高清数字电视，全国范围最少7个台；2、选配倒车影像，单碟DVD,6碟DVD,后头枕，扶手屏，吸顶屏，全面打造爱车娱乐影音系统（原车自带的就不用加装）；3、地图软件采用SD卡存储，运行效率高，更新方便，费用更低（原厂导航一般采用光盘运营方式效率低，而且升级费用800-1000次）；4、行车中可以自由控制导航画面是否显示（原车导航行车中，自动锁死，不能查看导航地图，副驾驶座查看操作不了）；5、触摸手写控制导航（部分下滑屏除外），方便操作（原车导航一般采用遥控器按键操作）；6、选配蓝牙功能，保障安全通话，上车自动对接，下车自动断开；可选配：倒车后视摄像头、CMMB移动数字电视专车专用一体机；1、购车开发此产品，吻合原车，无缝隙；2、模具全自己开模，做工高档、精致，更受消费者青眯；3、方控解码对插式，无需设置与接线；4、设计屏有斜度，方便司机观看，更人性化；5、安装产品全专用尾线对插式，无损原车，安装简单省时。

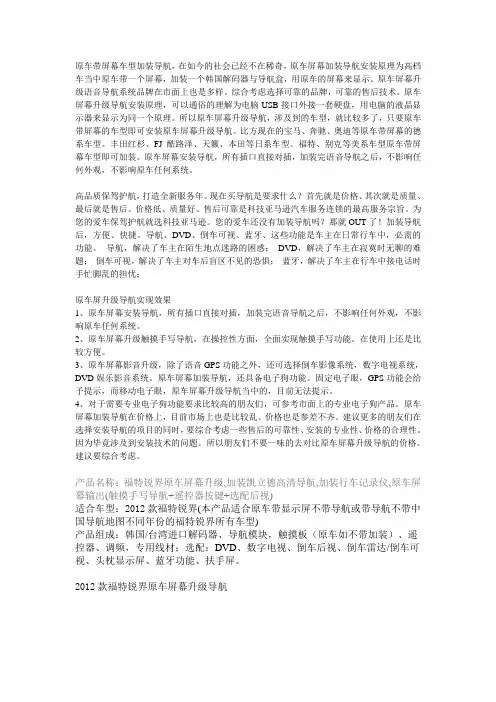

原车带屏幕车型加装导航，在如今的社会已经不在稀奇，原车屏幕加装导航安装原理为高档车当中原车带一个屏幕，加装一个韩国解码器与导航盒，用原车的屏幕来显示。

原车屏幕升级语音导航系统品牌在市面上也是多样。

综合考虑选择可靠的品牌，可靠的售后技术。

原车屏幕升级导航安装原理，可以通俗的理解为电脑USB接口外接一套硬盘，用电脑的液晶显示器来显示为同一个原理。

所以原车屏幕升级导航，涉及到的车型，就比较多了，只要原车带屏幕的车型即可安装原车屏幕升级导航。

比方现在的宝马、奔驰、奥迪等原车带屏幕的德系车型。

丰田红杉、FJ酷路泽、天籁、本田等日系车型。

福特、别克等美系车型原车带屏幕车型即可加装。

原车屏幕安装导航，所有插口直接对插，加装完语音导航之后，不影响任何外观，不影响原车任何系统。

高品质保驾护航，打造全新服务年。

现在买导航是要求什么？首先就是价格、其次就是质量、最后就是售后。

价格低、质量好、售后可靠是科技亚马逊汽车服务连锁的最高服务宗旨。

为您的爱车保驾护航就选科技亚马逊。

您的爱车还没有加装导航吗？那就OUT了！加装导航后，方便、快捷。

导航、DVD、倒车可视、蓝牙、这些功能是车主在日常行车中，必需的功能。

导航，解决了车主在陌生地点迷路的困惑；DVD，解决了车主在寂寞时无聊的难题；倒车可视，解决了车主对车后盲区不见的恐惧；蓝牙，解决了车主在行车中接电话时手忙脚乱的担忧；原车屏升级导航实现效果1、原车屏幕安装导航，所有插口直接对插，加装完语音导航之后，不影响任何外观，不影响原车任何系统。

2、原车屏幕升级触摸手写导航，在操控性方面，全面实现触摸手写功能。

在使用上还是比较方便。

3、原车屏幕影音升级，除了语音GPS功能之外，还可选择倒车影像系统，数字电视系统，DVD娱乐影音系统。

原车屏幕加装导航，还具备电子狗功能。

固定电子眼，GPS功能会给予提示，而移动电子眼，原车屏幕升级导航当中的，目前无法提示。

4、对于需要专业电子狗功能要求比较高的朋友们，可参考市面上的专业电子狗产品。

11款原厂DVD导航加装倒车影像！！！
今天做了一次小白，加装了倒车影像成功，证明了原厂的DVD导航是预留有倒车影像功能的，只是
厂家没有此配置，不够厚道。

废话不多说了，线路按照下图改造
CCL是倒车信号线，接倒车灯+12V
GND接地
GVBS是视频输入
接线走线等等有很多TX的作业里都有了，就不重复发图了。

看看效果：
致是这样的：找了一家音响店，他们帮要了一个SX4两厢专用的摄像头。

有高清和普通的两种，我要的是高清的，比普通的多50元，效果还可以。

将尾门开门按钮周围的那个抠手拆下来（那个黑色的框），换上带抠手的摄像头。

然后是线，店里有现成的。

拆机的时候，边上的那两条装饰条比较难拆，很紧的。

要用薄而韧的塑料板慢慢的一点点撬开，再再用力拔出来。

里面是几个卡扣，直接拔出来的。

然后拆下4颗螺丝就可以将主机拆出来了。

主机后面那条信号线（在主机后面的右手边，应该是接GPS天线的吧？不清楚）比较短，要伸手进去拔下来才能将主机拿出来，这一步比较困难。

然后可以看到主机后面的排线，排线接头上CCL、GND和GVBS这三个口是空的，没有接线。

师傅找了一个相同的排线插头，从上面拆了三条线插入这三个口，然后接线到尾门。

走线从中控里面穿到左边门框，走A柱、左边前后窗上面到尾箱，倒车信号线接到倒车灯，另两条线用铁丝从尾门与车身接线胶管穿到尾门里面，一条接地，视频线接到摄像头就OK了。

自己动手加装乐风导航倒视
最近小区车位紧张，安全起见，当然也为了升级娱乐功能，决定给乐乐更换导航DVD一体机。

机子是从网上买的，找店里装还不如自己动手，绝对比店里装的仔细，而且安装过程也别有一番乐趣。

下面正式开始，以图片为主，辅以简要说明。

第一步：拆除原CD机
首先沿边缝撬开边框挡板
拆掉四个固定螺丝
拆出主机
第二步：安装一体机及GPS天线
主机安装完成
GPS天线从右侧防水条下边走线，固定在前挡下
第三步：安装倒车影像
倒车线从前门下盖板走线
穿过后门下盖板进入后备箱
拆掉后备箱衬板
就几个卡子，用工具很好拆
拆完后效果
拆牌照灯挡条，这个不太方便拆，拆掉6个螺钉就可以掀起来了
拆原牌照灯
换上带摄像头的外壳
装回牌照灯
摄像头接线
固定线
摄像头电源接倒车灯线
恢复后备箱
安装完效果：
倒车时效果，学别人挡下拍照，我这是掩耳盗铃
倒车显示（拍的有点虚实际效果还好）
夜晚效果
导航效果
结语：享受DIY的乐趣，买不起高档车，那就自己升级吧！。

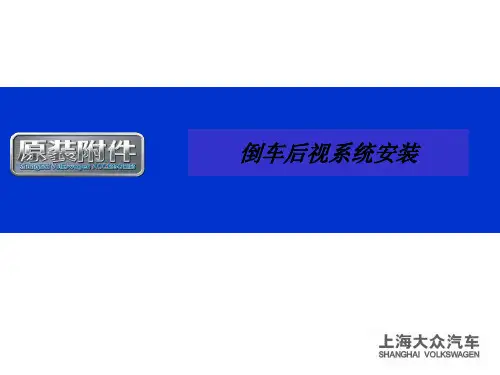

上海大众导航倒车影像系统（昊锐） 导航倒车影像系统概述1 与导航系统转接线上的倒车接头对接 AV CCD 视频信号倒车视频信号接头 CCD 3-1-主电源连接端子红色导线4-　接倒车视频信号插头5-接倒车视频信号供电电源插头13-连接摄像头插头14-转接线束保险丝，安培5 10-6-摄像头7-钻头12-摄像头插头11-扎带10 cm 15 ，个20 cm 5 ，个8-定位带9-快速接线器共个 3 接地线黑色导线2-倒车视频信号插头插头导线颜色白色和黑色：15- 倒车视频信号供电电源插头插头导线颜色白色和红色：16-17-倒车信号连接线插头导线颜色绿色：安装前的准备工作2　注意： 在执行电气系统的维修之前，先脱开蓄电池的接地线。

说明脱开蓄电池的接地线之前，必须先查询收音机的防盗密码。

重新连接蓄电池后，应当按照维修手册和使用说明书的规定检查车辆电气设备（收音机、时钟、电动车窗）的功能。

－拆卸驾驶员侧储物箱。

－拆卸多媒体导航系统主机。

－拆卸减震饰板－拆卸仪表板板。

侧盖左－拆卸后保险杠。

－拆卸仪表板左侧保险丝盒支架。

－拆卸左柱下饰板。

A－拆卸左柱下部饰板。

B －拆卸左柱上部饰板。

C 侧－拆卸左侧后排座椅侧面靠垫套。

－拆卸后排座椅座垫。

－拆卸行李箱地毯。

－拆卸驾驶员侧座椅。

－拆卸行李箱饰板。

－拆卸行李箱侧面饰板。

－拆卸左柱上部饰板。

B－拆卸左右后尾灯。

/ 的安装导航倒车影像系统3－如图所示，将主线束上的倒车视频信号接头从转向柱后方绕过并沿着车身线束排布到收音机框架后方，并将倒车视频信号接头上的导线用扎带在转向柱的后方与车身线束一起固定。

CCD -4- CCD -4- －将主线束上的红色电源导线排布到仪表板左侧保险丝盒处，将黑色接地线如图所示排布到左柱下方的接地点处，旋出接地点螺栓箭头，将接地线固定在原车接地点上，并在适当的位置将主线束用扎带固定在原车线束上（箭头所示）。

-3- -1- A - - -1- B - A- －撬开锁止键沿箭头所示方向推开保险丝上的锁止装置 -4- - - -1-A -3- 8 -3- -1- -1- ，将红色主电源连接端子安装在保险丝盒的第号保险丝下部端孔内。

斯柯达昊锐音响改装
使用几个月了，感觉斯柯达昊锐整体算是比较优秀，特别是动力系统相当不错，而且整车的配置很高，实用，不过原车音响表现一般，但又不想破坏原车的结构与线路，所以想做无损改装，简单升级一下，够自己用就好了，在网上学习一段时间后经朋友介绍最后确定先换前门喇叭，使用曼斯特CS6508IV直接用主机推，而且喇叭原装进口的，效果满不错的，比原车清晰度，层次感强太多了，据说改音响还要做隔音，就先做了两个车门，感觉效果真不错，将就把全车隔音做了，德乐改装店技术很好，复原后与原车完全一样，效果一流，特别是高速的路噪和风噪明显下降几个级别，不比A6L差啊，还是满值的。

下面是改装过程，
改汽车音响做隔音是基础，音响配置在高、也要从隔音做起。

隔音前首先拆掉内饰，擦干净边框，准备隔音了
先把该拆除的东西先拆除，隔音前要清结干净，最好的效果是一尘不染，看到这里就知道做底盘隔音的难度。

很不容易才清理干净，为了达到更好的效果，还是需要检查一片再做后续的隔音改装，原车只做了一小部份减震，
整个地板用大能蓝金刚全部贴满，注意粘贴要牢固，不能有气泡，否则对效果影响满大的，
后备箱的做法与地板一样，蓝金刚主要是起到减少共震的作用，还能隔绝噪音众外面传入车内，
在蓝金刚上面加贴一层吸音棉，能最大程度的吸收噪音，
后轮叶子板部分的施工，车轮的转动所产生的噪音是全车最大的地方，，所以这里是施工的重点部位，
曼斯特CS6508IV已经安装，但是要注意垫圈和喇叭的防水处理，喇叭垫圈用502固化后喷漆然后在加上喇叭防水套，
一个汽车里面噪音最大的部分，发动机，所以引擎盖肯定要做隔音减震处理
资料来源：德乐汽车音响。

倒车影像控制盘操作方法
倒车影像控制盘通常位于驾驶员座位旁边的中控台上，用于控制和操作倒车影像系统。

以下是一般的倒车影像控制盘操作方法：
1. 打开倒车影像系统：启动车辆，将车辆挡位放到倒车档位，并打开倒车影像系统开关。

有些倒车影像系统也会在倒车档位上方安装一个按键，可通过按下该按键来激活倒车影像系统。

2. 调整显示屏幕：倒车影像系统一般通过车载显示屏幕来显示后方影像。

通过倒车影像控制盘上的按钮或旋钮，您可以调整显示屏幕的亮度、对比度、饱和度等参数，以确保后方影像清晰可见。

3. 切换显示模式：有些倒车影像系统支持多种显示模式，例如正常模式、广角模式、俯视模式等。

您可以通过倒车影像控制盘上的按钮或旋钮来切换显示模式，选择您最喜欢的视角。

4. 调整画面倾斜度：有些倒车影像系统支持调整画面的倾斜度，以提供更准确和方便的倒车参考线。

通过倒车影像控制盘上的按钮或旋钮，您可以调整画面的倾斜度，使其与实际倒车路径更吻合。

5. 启用辅助线：倒车影像系统通常会显示一组辅助线，帮助驾驶员判断倒车路径和距离。

通过倒车影像控制盘上的按钮或旋钮，您可以选择启用或禁用辅助线，
根据需要进行调整。

6. 其他特殊功能：一些倒车影像系统还可能配备其他特殊功能，如动态轨迹线、前方物体检测等。

可以通过倒车影像控制盘上的按钮或旋钮来操作这些特殊功能，并根据实际情况作出相应调整。

请注意，不同车型和倒车影像系统的具体操作方法可能会有所不同，请根据您的车辆和倒车影像系统的说明书来进行操作。

同时，在使用倒车影像系统时，也要注意观察后方实际情况，并遵循安全驾驶原则。

倒车影像后摄像头安装方法倒车影像后摄像头是一种非常实用的车载设备，它可以帮助司机在倒车时观察车辆后方的情况，避免发生碰撞事故。

下面我们将介绍倒车影像后摄像头的安装方法，希望能帮助到需要安装的车主朋友们。

首先，准备工作。

在安装倒车影像后摄像头之前，我们需要准备一些工具和材料，包括后摄像头、连接线束、工具箱、绝缘胶带、螺丝刀等工具。

另外，还需要确认车辆的电路图，以便更好地了解后摄像头的安装位置和线路连接。

其次，确定安装位置。

一般来说，倒车影像后摄像头安装在车辆后部的中央位置是比较合适的，这样可以最大程度地覆盖到车辆后方的情况。

在确定安装位置后，使用工具箱中的螺丝刀将后摄像头固定在车辆后部。

接着，连接电源线。

根据车辆的电路图，找到后摄像头的电源线束，将其与车辆的倒车灯电源线连接。

这样，在车辆倒车时，后摄像头就会自动开启，显示倒车影像。

然后，连接视频线。

将后摄像头的视频线束与车载显示屏或后视镜上的显示器连接。

在连接时，需要注意视频线的防水性能，以免在日常使用中受潮影响使用效果。

最后，固定线束。

在连接完成后，使用绝缘胶带将线束固定在车辆内部，避免在行驶过程中出现松动或磨损的情况。

在安装完成后，可以进行系统测试，确保倒车影像后摄像头的功能正常。

如果有需要调整的地方，可以根据实际情况进行调整，以达到最佳的使用效果。

总之，倒车影像后摄像头的安装并不复杂，只要按照上述步骤进行，就可以轻松完成。

希望本文所述的安装方法能够帮助到有需要的车主朋友们，让您在倒车时更加安全、便捷。
