13款凯美瑞安装导航模块倒车影像教程

没有想象中困难教你如何自己安装倒车影像现如今，随着汽车工业技术的发展，各种驾驶辅助系统逐渐普及，像盲区监测、自动刹车、抬头显示等都是非常实用贴心的驾驶辅助系统，它可以使驾驶变得更加简单完全。

而提到驾驶辅助系统，“倒车影像”绝对算是所有辅助系统中应用最广且驾驶员最离不开的系统之一，它就像我们的第三只眼睛一样，帮助驾驶员观察到车辆正后方看不到的视野范围，从而避免车辆发生剐蹭以及撞到过路的行人。

即便如此，现在很多入门级轿车以及低配版车型上原厂依旧没有配备倒车影像功能，车主们只能通过后期加装来实现完成。

那安装倒车影像复杂吗？下面，小编就来就来教各位如何自己动手安装倒车影像。

一、准备与安装目前市场面上的倒车影像多分为两种：一种是替换原厂CD机，直接更换副厂中控大屏，这种倒车影像是比较早期的一种，适合原车中控屏为CD机的车型；还有一种是现在比较主流的智能倒车后视镜，它除了包含倒车影像功能之外，还具备行车记录仪、语音控制导航和在线听歌等功能，可谓一机多用。

而且这种倒车影像还不需要拆装中控屏，大大节省了安装时间。

从安全角度上来讲，直接替换原厂中控屏可能会导致一部分功能无法正常使用。

因此，车主们可以根据自己的车型，选择适合自己的倒车影像。

但最后不管是那种类型，安装倒车影像都是一个相对复杂的工程，需要一定动手能力。

今天，小编就以智能倒车后视镜为例给大家做演示。

首先，在准备好倒车影像后，要先接好线测试一下，若后视镜中没有显示影像的话建议直接选择退货更换。

一般情况下，大部分倒车影像接线都比较简单，按照接口形式直接对插就可以。

其中，如图所示，最长的一根线是用来连接显示屏的，通常上面会带有一个USB接口，用它直接插在智能后视镜上即可。

另外，线束中还包含倒车控制线（正极）以及倒车灯光的线束（正极和负极）。

而倒车控制线一般为红色，这根接线需要与倒车灯正极相连接，从而获取倒车挡位信号，在挂入倒挡后，智能后视镜中就会自动切换出倒车影像的画面。

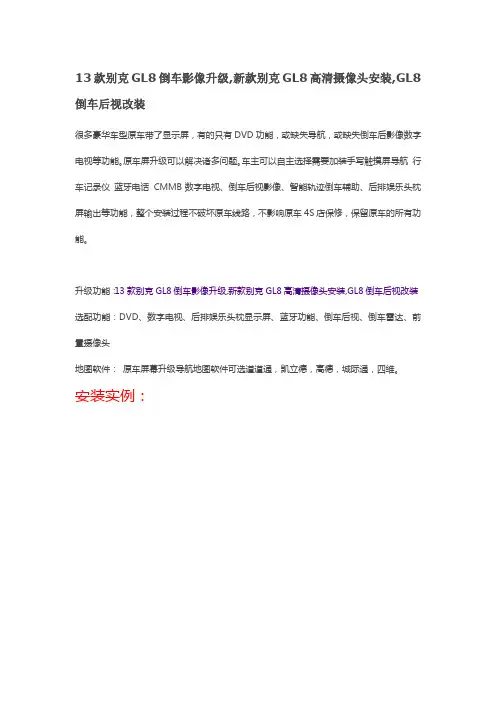

13款别克GL8倒车影像升级,新款别克GL8高清摄像头安装,GL8倒车后视改装
很多豪华车型原车带了显示屏，有的只有DVD功能，或缺失导航，或缺失倒车后影像数字电视等功能。

原车屏升级可以解决诸多问题。

车主可以自主选择需要加装手写触摸屏导航行车记录仪蓝牙电话 CMMB数字电视、倒车后视影像、智能轨迹倒车辅助、后排娱乐头枕屏输出等功能，整个安装过程不破坏原车线路，不影响原车4S店保修，保留原车的所有功能。

升级功能：13款别克GL8倒车影像升级,新款别克GL8高清摄像头安装,GL8倒车后视改装选配功能：DVD、数字电视、后排娱乐头枕显示屏、蓝牙功能、倒车后视、倒车雷达、前置摄像头
地图软件：原车屏幕升级导航地图软件可选道道通，凯立德，高德，城际通，四维。

安装实例：
备注：本升级对原车无任何损害，不破坏原车任何路线，不影像原车自带任何功能；加装后原车系统娱乐功能叠合功能方向盘键控制等功能均可以正常使用；完美兼容原车系统，保留原车所有功能，不影响原车4S店保修。

Yamaxuyangting:9-5。

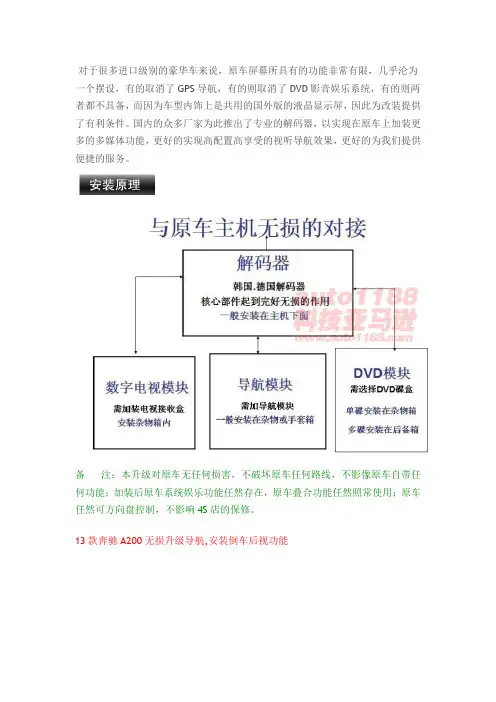

对于很多进口级别的豪华车来说，原车屏幕所具有的功能非常有限，几乎沦为一个摆设，有的取消了GPS导航，有的则取消了DVD影音娱乐系统，有的则两者都不具备，而因为车型内饰上是共用的国外版的液晶显示屏，因此为改装提供了有利条件。

国内的众多厂家为此推出了专业的解码器，以实现在原车上加装更多的多媒体功能，更好的实现高配置高享受的视听导航效果，更好的为我们提供便捷的服务。

备注：本升级对原车无任何损害，不破坏原车任何路线，不影像原车自带任何功能；加装后原车系统娱乐功能任然存在，原车叠合功能任然照常使用；原车任然可方向盘控制，不影响4S店的保修。

13款奔驰A200无损升级导航,安装倒车后视功能
yamaxuyangting:8-6。

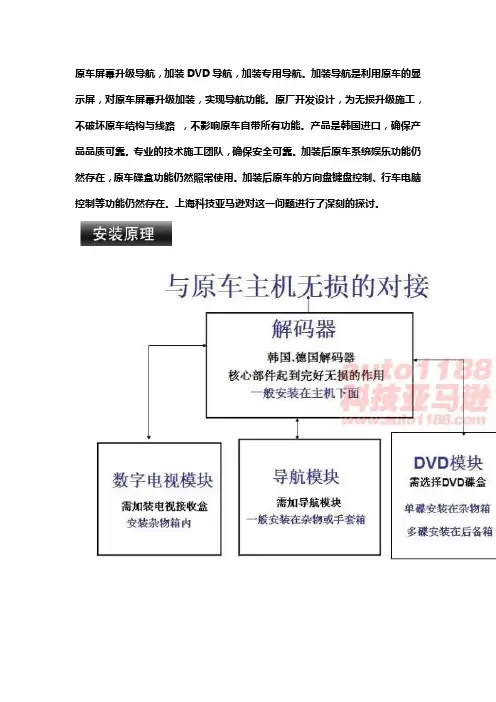

原车屏幕升级导航，加装DVD导航，加装专用导航。

加装导航是利用原车的显示屏，对原车屏幕升级加装，实现导航功能。

原厂开发设计，为无损升级施工，不破坏原车结构与线路，不影响原车自带所有功能。

产品是韩国进口，确保产品品质可靠。

专业的技术施工团队，确保安全可靠。

加装后原车系统娱乐功能仍然存在，原车碟盒功能仍然照常使用。

加装后原车的方向盘键盘控制、行车电脑控制等功能仍然存在。

上海科技亚马逊对这一问题进行了深刻的探讨。

安装后会破坏原车功能吗？
安装本系统是在原车系统上增加相应的功能，是对原车系统的无缝升级，并采用无损设计，即使本系统失灵，原车系统也受任何影响。

安装倒车可视后，原车雷达还可以使用吗？
安装倒车可视后，一挂倒档，显示屏自动显示车后实时视频，原车雷达同样有效，只是显示的画面变成了倒车视频，原车雷达的声音报警功能仍在。

对于习惯原车雷达的车友，也可以选择不安装倒车视频。

适应哪些车型？
适合原车带有中控显示屏的车型，即使是原车带有导航系统，也可加装（原车导航是不带触摸手写功能的，输入目的地很繁琐，对于普通话不标准的车友来说，查找目的地是一种痛苦的事情，同时还不带电子gou功能）
yamaxunwuhui 5-23。

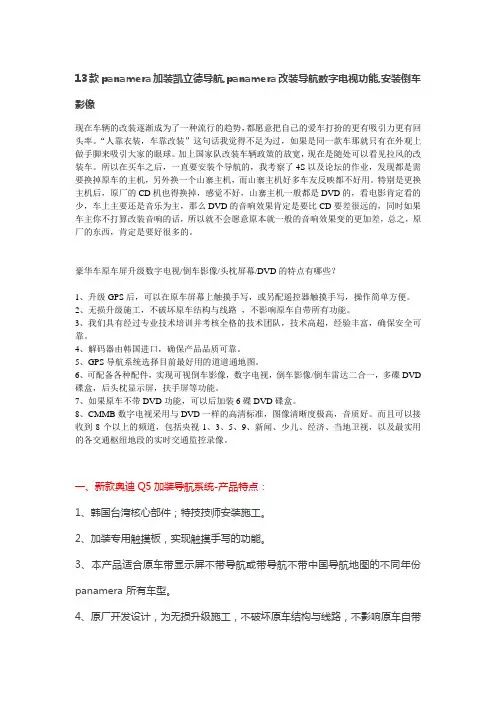

13款panamera加装凯立德导航,panamera改装导航数字电视功能,安装倒车影像现在车辆的改装逐渐成为了一种流行的趋势，都愿意把自己的爱车打扮的更有吸引力更有回头率。

“人靠衣装，车靠改装”这句话我觉得不足为过，如果是同一款车那就只有在外观上做手脚来吸引大家的眼球。

加上国家队改装车辆政策的放宽，现在是随处可以看见拉风的改装车。

所以在买车之后，一直要安装个导航的，我考察了4S以及论坛的作业，发现都是需要换掉原车的主机，另外换一个山寨主机，而山寨主机好多车友反映都不好用。

特别是更换主机后，原厂的CD机也得换掉，感觉不好，山寨主机一般都是DVD的，看电影肯定看的少，车上主要还是音乐为主，那么DVD的音响效果肯定是要比CD要差很远的，同时如果车主你不打算改装音响的话，所以就不会愿意原本就一般的音响效果变的更加差，总之，原厂的东西，肯定是要好很多的。

豪华车原车屏升级数字电视/倒车影像/头枕屏幕/DVD的特点有哪些？1、升级GPS后，可以在原车屏幕上触摸手写，或另配遥控器触摸手写，操作简单方便。

2、无损升级施工，不破坏原车结构与线路，不影响原车自带所有功能。

3、我们具有经过专业技术培训并考核全格的技术团队，技术高超，经验丰富，确保安全可靠。

4、解码器由韩国进口，确保产品品质可靠。

5、GPS导航系统选择目前最好用的道道通地图。

6、可配备各种配件，实现可视倒车影像，数字电视，倒车影像/倒车雷达二合一，多碟DVD 碟盒，后头枕显示屏，扶手屏等功能。

7、如果原车不带DVD功能，可以后加装6碟DVD碟盒。

8、CMMB数字电视采用与DVD一样的高清标准，图像清晰度极高，音质好。

而且可以接收到8个以上的频道，包括央视1、3、5、9、新闻、少儿、经济、当地卫视，以及最实用的各交通枢纽地段的实时交通监控录像。

一、新款奥迪Q5加装导航系统-产品特点：1、韩国台湾核心部件；特技技师安装施工。

2、加装专用触摸板，实现触摸手写的功能。

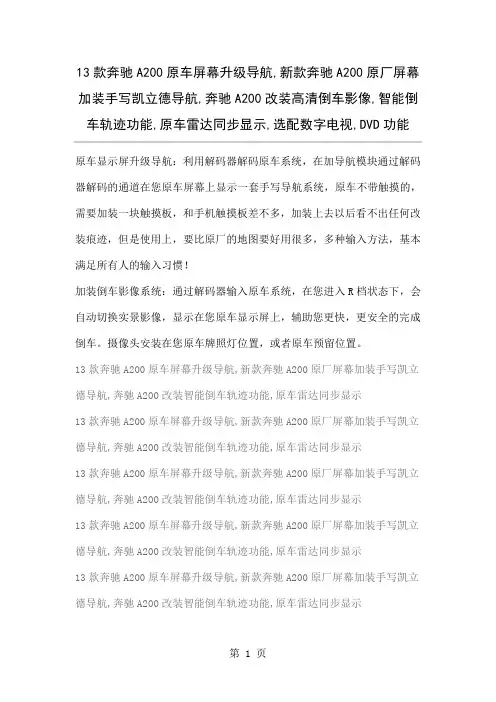

加装手写凯立德导航,奔驰A200改装高清倒车影像,智能倒车轨迹功能,原车雷达同步显示,选配数字电视,DVD功能原车显示屏升级导航：利用解码器解码原车系统，在加导航模块通过解码器解码的通道在您原车屏幕上显示一套手写导航系统，原车不带触摸的，需要加装一块触摸板，和手机触摸板差不多，加装上去以后看不出任何改装痕迹，但是使用上，要比原厂的地图要好用很多，多种输入方法，基本满足所有人的输入习惯！加装倒车影像系统：通过解码器输入原车系统，在您进入R档状态下，会自动切换实景影像，显示在您原车显示屏上，辅助您更快，更安全的完成倒车。

摄像头安装在您原车牌照灯位置，或者原车预留位置。

13款奔驰A200原车屏幕升级导航,新款奔驰A200原厂屏幕加装手写凯立德导航,奔驰A200改装智能倒车轨迹功能,原车雷达同步显示13款奔驰A200原车屏幕升级导航,新款奔驰A200原厂屏幕加装手写凯立德导航,奔驰A200改装智能倒车轨迹功能,原车雷达同步显示13款奔驰A200原车屏幕升级导航,新款奔驰A200原厂屏幕加装手写凯立德导航,奔驰A200改装智能倒车轨迹功能,原车雷达同步显示13款奔驰A200原车屏幕升级导航,新款奔驰A200原厂屏幕加装手写凯立德导航,奔驰A200改装智能倒车轨迹功能,原车雷达同步显示13款奔驰A200原车屏幕升级导航,新款奔驰A200原厂屏幕加装手写凯立德导航,奔驰A200改装智能倒车轨迹功能,原车雷达同步显示德导航,奔驰A200改装智能倒车轨迹功能,原车雷达同步显示13款奔驰A200原车屏幕升级导航,新款奔驰A200原厂屏幕加装手写凯立德导航,奔驰A200改装智能倒车轨迹功能,原车雷达同步显示13款奔驰A200原车屏幕升级导航,新款奔驰A200原厂屏幕加装手写凯立德导航,奔驰A200改装智能倒车轨迹功能,原车雷达同步显示13款奔驰A200原车屏幕升级导航,新款奔驰A200原厂屏幕加装手写凯立德导航,奔驰A200改装智能倒车轨迹功能,原车雷达同步显示13款奔驰A200原车屏幕升级导航,新款奔驰A200原厂屏幕加装手写凯立德导航,奔驰A200改装智能倒车轨迹功能,原车雷达同步显示13款奔驰A200原车屏幕升级导航,新款奔驰A200原厂屏幕加装手写凯立德导航,奔驰A200改装智能倒车轨迹功能,原车雷达同步显示13款奔驰A200原车屏幕升级导航,新款奔驰A200原厂屏幕加装手写凯立德导航,奔驰A200改装智能倒车轨迹功能,原车雷达同步显示13款奔驰A200原车屏幕升级导航,新款奔驰A200原厂屏幕加装手写凯立德导航,奔驰A200改装智能倒车轨迹功能,原车雷达同步显示13款奔驰A200原车屏幕升级导航,新款奔驰A200原厂屏幕加装手写凯立德导航,奔驰A200改装智能倒车轨迹功能,原车雷达同步显示Yamaxunwudan 7-05希望以上资料对你有所帮助，附励志名3条：1、积金遗于子孙，子孙未必能守；积书于子孙，子孙未必能读。

车载导航仪的安装说明车载导航仪安装说明一、准备工作在开始安装车载导航仪之前，请确保您已经阅读了用户手册，并准备好以下工具和材料：1. 车载导航仪主机2. 支架和吸盘3. 电源线4. 车辆电源适配器5. 电池（如果需要）6. 电缆夹7. 螺丝刀二、安装导航仪主机1. 将支架固定在车辆仪表盘上，确保支架牢固而稳定。

2. 将导航仪主机放置在支架上，确保其与车辆仪表盘平齐。

3. 使用螺丝刀将导航仪主机与支架固定，确保主机不会晃动或掉落。

三、连接电源线1. 将一端插入导航仪主机的电源接口。

2. 另一端插入车辆电源适配器的电源口。

3. 确保电源线连接牢固，并没有松动。

四、安装导航仪电源1. 根据车辆的电源类型（12V或24V），选择合适的电池。

2. 使用电缆夹将电池连接到导航仪主机的电池接口上。

3. 注意电池极性的正确连接，以免发生短路或其他安全问题。

五、调试导航仪1. 开始导航前，请确保车辆已经启动，并处于安全停车的状态。

2. 打开导航仪主机的电源按钮，等待片刻直到主机完全启动。

3. 根据用户手册中的操作指南，配置导航设置、GPS定位、语言偏好等选项。

4. 测试导航功能，选择目的地并观察导航系统的反应。

5. 确保导航指示清晰可见，并且语音导航功能正常工作。

六、附加功能设置某些车载导航仪可能具有其他附加功能，如蓝牙连接、音频播放等。

这些功能的设置方式与导航功能类似，可以根据用户手册进行适当的配置和调试。

七、安全注意事项1. 在驾驶过程中使用导航功能时，请将视线集中在道路上，并合理使用语音导航提示。

2. 如果导航指示与道路情况不一致，应以实际情况为准，遵守交通规则。

3. 导航仪主机应安装在不会妨碍驾驶视线的位置，并且不会影响驾驶操控。

4. 定期检查和维护导航仪系统，包括更新地图、软件升级等。

八、安装维护对于车载导航仪的安装和维护，建议遵循以下原则：1. 如果需要更换车辆或重新安装导航仪，务必仔细拆卸和安装，确保每个步骤的正确性。

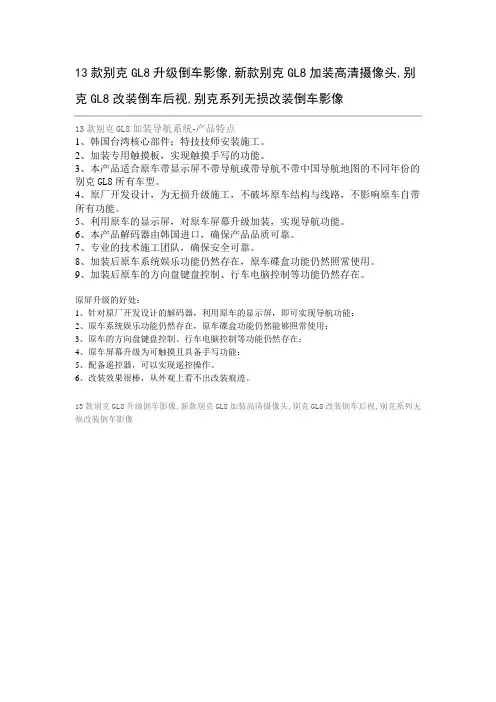

13款别克GL8升级倒车影像,新款别克GL8加装高清摄像头,别克GL8改装倒车后视,别克系列无损改装倒车影像
13款别克GL8加装导航系统-产品特点
1、韩国台湾核心部件；特技技师安装施工。

2、加装专用触摸板，实现触摸手写的功能。

3、本产品适合原车带显示屏不带导航或带导航不带中国导航地图的不同年份的别克GL8所有车型。

4、原厂开发设计，为无损升级施工，不破坏原车结构与线路，不影响原车自带所有功能。

5、利用原车的显示屏，对原车屏幕升级加装，实现导航功能。

6、本产品解码器由韩国进口，确保产品品质可靠。

7、专业的技术施工团队，确保安全可靠。

8、加装后原车系统娱乐功能仍然存在，原车碟盒功能仍然照常使用。

9、加装后原车的方向盘键盘控制、行车电脑控制等功能仍然存在。

原屏升级的好处：
1、针对原厂开发设计的解码器，利用原车的显示屏，即可实现导航功能；
2、原车系统娱乐功能仍然存在，原车碟盒功能仍然能够照常使用；
3、原车的方向盘键盘控制、行车电脑控制等功能仍然存在；
4、原车屏幕升级为可触摸且具备手写功能；
5、配备遥控器，可以实现遥控操作。

6、改装效果很棒，从外观上看不出改装痕迹。

13款别克GL8升级倒车影像,新款别克GL8加装高清摄像头,别克GL8改装倒车后视,别克系列无损改装倒车影像
Yamaxunwudan 8-12。

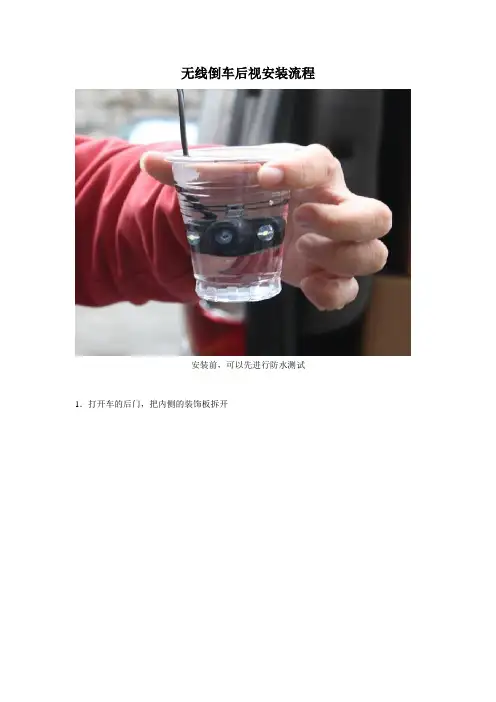

无线倒车后视安装流程
安装前，可以先进行防水测试1．打开车的后门，把内侧的装饰板拆开
2．排线
3．从排照上方的固定螺丝处松开一道小口
4．把摄像头接线从开口处伸入，只留合适的尺寸在外
5．把摄像头用螺丝钉固定到合适的位置
6．找到汽车尾灯的接线，用剪刀将绝缘皮去掉一部分，把摄像头的两根线分别接上，接线时注意，尾灯的两根接线黑色为负极，蓝色或红色为正极，摄像头的红线接尾灯的正极，另一根线接负极。

接好后用绝缘胶布进行处理。

7．接收端接入AVIN端口，并插好车充
8．检测。

启动汽车并打到倒车档，导航仪画面将自动切换至车后方的视角。

且摄像头的灯将会亮起。

9．安装完毕，检测正常后，请将汽车后门的装饰板安装归位。

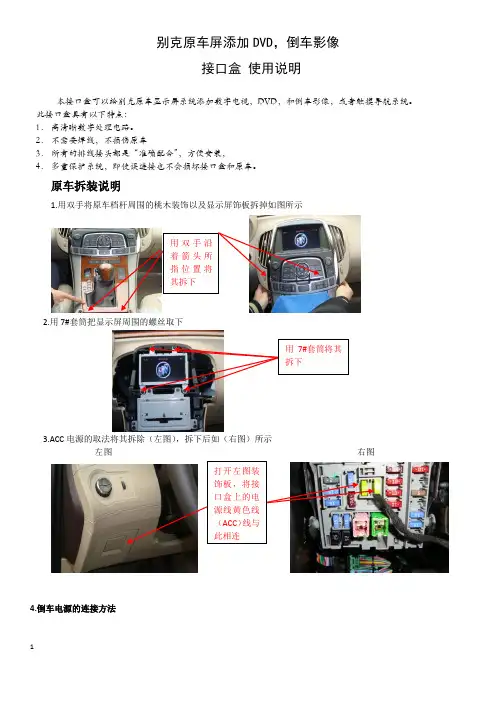

别克原车屏添加DVD，倒车影像
接口盒使用说明
本接口盒可以给别克原车显示屏系统添加数字电视，DVD，和倒车影像，或者触摸导航系统。

此接口盒具有以下特点：
1．高清晰数字处理电路。

2．不需要焊线，不损伤原车
3．所有的排线接头都是“准确配合”，方便安装，
4．多重保护系统，即使误连接也不会损坏接口盒和原车。

原车拆装说明
1.用双手将原车档杆周围的桃木装饰以及显示屏饰板拆掉如图所示
2.用7#套筒把显示屏周围的螺丝取下
3.ACC电源的取法将其拆除（左图），拆下后如（右图）所示
左图右图4.倒车电源的连接方法
5.摄像头安装位置如图所示
1.系统连接图
小板的安装方式：
2. 通道切换
用户通过侧向的按键，当被按下的时候，接口盒将进行 原车→RGB->AV1->AV2→原车→RGB 的切换。

通过绿色线连接倒车等，可以进行自动到车影像显示。

3.接口盒6P 电源输入头信号说明：
4。

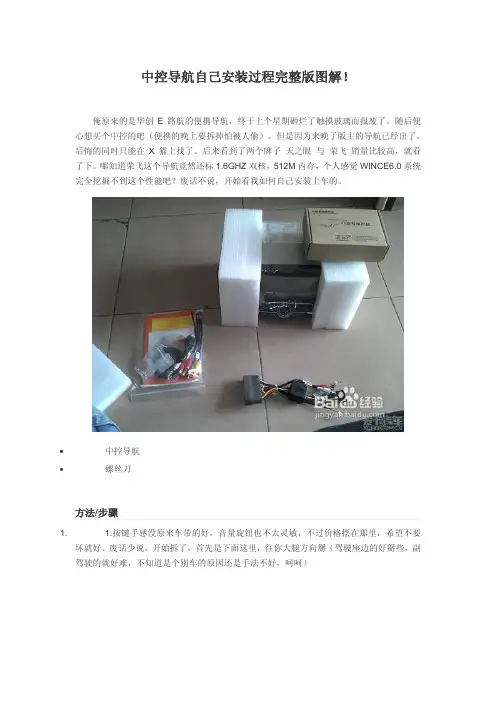

中控导航自己安装过程完整版图解！俺原来的是华创E路航的便携导航，终于上个星期砸烂了触摸玻璃而报废了。

随后便心想买个中控的吧（便携的晚上要拆掉怕被人偷）。

但是因为来晚了版主的导航已经出了，后悔的同时只能在X猫上找了。

后来看到了两个牌子天之眼与荣飞销量比较高，就看了下。

哪知道荣飞这个导航竟然还标1.6GHZ双核，512M内存，个人感觉WINCE6.0系统完全挖掘不到这个性能吧？废话不说，开始看我如何自己安装上车的。

∙中控导航∙螺丝刀方法/步骤1. 1.按键手感没原来车带的好，音量旋钮也不太灵敏，不过价格摆在那里，希望不要坏就好。

废话少说，开始拆了，首先是下面这里，往你大腿方向掰（驾驶座边的好掰些，副驾驶的就好难，不知道是个别车的原因还是手法不好，呵呵）2. 2.然后见到一边上下两个螺丝了吧？拆两边上面的螺丝，然后就按下图把螺丝插进去往外拉3. 3.然后就是上面了，这里就不怕了，把一字螺丝刀插进去，借软胶的支点把两边都翘起来（旁边有软胶连接的地方都撬撬）4. 4.拉出来了，不过别高兴，BHMC留的线太短了，别高兴地一用力扯断了（虽然不太可能会扯断，但是小心好）插头什么的都拔出来，这个我不说了，大家自己摸索下，没有什么机关的，怕忘记的就买只细的油性笔在插头上做记号。

我是先把空调的插头拔了，有条软管连着不能卸只能拆掉连接面板的螺丝，把面板拆下来。

5. 5.倒车视频我就不接线了，反正以前在车尾箱装了无线模块，现在这也能用上了。

（我改装了下原来的无线接受模块，原来的是分2.5MM视频线与USB小口，我把它都去掉了，焊上了莲花头。

6. 6.用3M胶粘在了旁边里面去，供电问题？看到右下角的两个变压器吗？其中一个就是对他的特供。

拉线问题？拆到这里了这个你还不知道吗？当然是从我大脚丫那拉上来啦。

7. 7.接下来接线就不说了，每个导航不同，按说明书+摸索插孔大小来对照吧。

我的GPS模块是放在副驾驶前挡风玻璃上方，那缝隙更好能放进去，就是突出一半而已……线嘛，还是走A柱玻璃边的缝隙，用信用卡掐进去，然后门边的就用那橡胶部分掐进去，一样走脚丫上面，务必要拉紧OR用胶带封在下方，防止落下绊脚；然后把导航支架上好装上。

原车带屏幕车型加装导航，在如今的社会已经不在稀奇，原车屏幕加装导航安装原理为高档车当中原车带一个屏幕，加装一个韩国解码器与导航盒，用原车的屏幕来显示。

原车屏幕升级语音导航系统品牌在市面上也是多样。

综合考虑选择可靠的品牌，可靠的售后技术。

原车屏幕升级导航安装原理，可以通俗的理解为电脑USB接口外接一套硬盘，用电脑的液晶显示器来显示为同一个原理。

所以原车屏幕升级导航，涉及到的车型，就比较多了，只要原车带屏幕的车型即可安装原车屏幕升级导航。

比方现在的宝马、奔驰、奥迪等原车带屏幕的德系车型。

丰田红杉、FJ酷路泽、天籁、本田等日系车型。

福特、别克等美系车型原车带屏幕车型即可加装。

原车屏幕安装导航，所有插口直接对插，加装完语音导航之后，不影响任何外观，不影响原车任何系统。

高品质保驾护航，打造全新服务年。

现在买导航是要求什么？首先就是价格、其次就是质量、最后就是售后。

价格低、质量好、售后可靠是科技亚马逊汽车服务连锁的最高服务宗旨。

为您的爱车保驾护航就选科技亚马逊。

您的爱车还没有加装导航吗？那就OUT了！加装导航后，方便、快捷。

导航、DVD、倒车可视、蓝牙、这些功能是车主在日常行车中，必需的功能。

导航，解决了车主在陌生地点迷路的困惑；DVD，解决了车主在寂寞时无聊的难题；倒车可视，解决了车主对车后盲区不见的恐惧；蓝牙，解决了车主在行车中接电话时手忙脚乱的担忧；原车屏升级导航实现效果1、原车屏幕安装导航，所有插口直接对插，加装完语音导航之后，不影响任何外观，不影响原车任何系统。

2、原车屏幕升级触摸手写导航，在操控性方面，全面实现触摸手写功能。

在使用上还是比较方便。

3、原车屏幕影音升级，除了语音GPS功能之外，还可选择倒车影像系统，数字电视系统，DVD娱乐影音系统。

原车屏幕加装导航，还具备电子狗功能。

固定电子眼，GPS功能会给予提示，而移动电子眼，原车屏幕升级导航当中的，目前无法提示。

4、对于需要专业电子狗功能要求比较高的朋友们，可参考市面上的专业电子狗产品。

云镜倒车影像安装方法
云镜倒车影像是现代车辆中常见的一种安全装置，它可以帮助司机在倒车时观察后方，减少倒车事故的发生。

以下是云镜倒车影像的安装方法。

1.将云镜倒车影像装配在车辆后视镜上。

由于不同车型的后视镜形状大小不同，所以需要选购适合您车型的后视镜云镜倒车影像。

2.固定电源线。

将电源线通过车内走线槽、车顶前后窗边、驾驶室前方仪表台腹部等通道连接到车辆的电瓶端，或者在车顶的天线孔内穿线，再进入车顶内壳，接到车辆主电源。

3.固定画面信号线。

将画面信号线接到倒车灯控制线上(多数车辆倒车灯电源线在车尾前半部分)，这样当挂倒车档时，系统自动切换为倒车影像。

4.固定地线。

将地线连接到原车地线上，即可保证电器工作稳定。

5.完成安装。

经以上步骤，您已完成了云镜倒车影像的安装。

开启车辆，挂到倒车档便可以看到后方的画面，开车时请集中精力，保证行车安全。

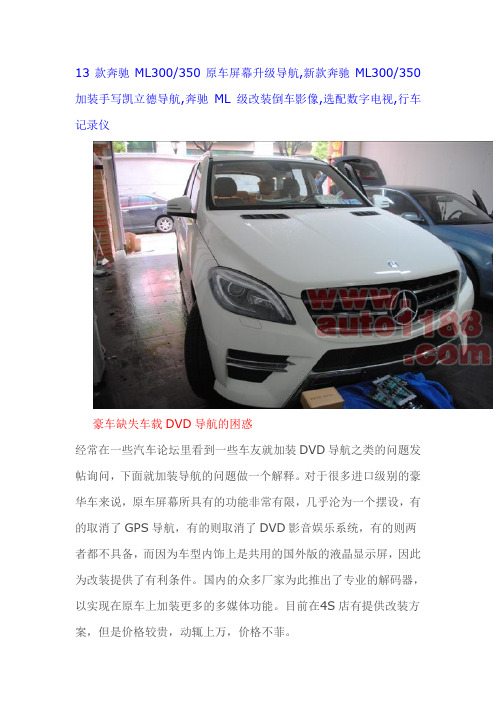

13款奔驰ML300/350原车屏幕升级导航,新款奔驰ML300/350加装手写凯立德导航,奔驰ML级改装倒车影像,选配数字电视,行车记录仪豪车缺失车载DVD导航的困惑经常在一些汽车论坛里看到一些车友就加装DVD导航之类的问题发帖询问，下面就加装导航的问题做一个解释。

对于很多进口级别的豪华车来说，原车屏幕所具有的功能非常有限，几乎沦为一个摆设，有的取消了GPS导航，有的则取消了DVD影音娱乐系统，有的则两者都不具备，而因为车型内饰上是共用的国外版的液晶显示屏，因此为改装提供了有利条件。

国内的众多厂家为此推出了专业的解码器，以实现在原车上加装更多的多媒体功能。

目前在4S店有提供改装方案，但是价格较贵，动辄上万，价格不菲。

原车屏升级导航1、非破坏性：原厂开发设计，不破坏原车线路与4S店保修保养，均为无损安装；2、保证性：韩国/台湾核心部件，确保产品质量可靠，专业安装技术团队，保证安全可靠；3、灵活性：行车中可以自由控制导航画面是否显示（原车导航行车中，会自动锁死，不能查看地图，副驾驶查看操作不了）4、方便性：升级后，原车屏幕可实现触摸手写控制导航，方便操作（部分下滑屏除外）5、高效性：地图采用SD卡存储，运行效率高，更新方便，费用更低（原厂导航一般采用光盘运营方式，效率低，更新慢，且升级费用每次800-1000元）6、完整性：改装后保留原车系统所有娱乐功能，原车碟盒功能均能照常使用，方向盘键盘控制、行车电脑控制等功能依然存在。

且从外观上看不出任何改装痕迹，保留了原车的完整性。

7、国内领先的地图软件：凯立德/道道通地图任选其一，地图均为最新版本；8、导航内置电子gou功能：GPS导航，支持导航地址查询，语音提示，固定测速预警。

原车显示屏升级导航：利用解码器解码原车系统，在加导航模块通过解码器解码的通道在您原车屏幕上显示一套手写导航系统，原车不带触摸的，需要加装一块触摸板，和手机触摸板差不多，加装上去以后看不出任何改装痕迹，但是使用上，要比原厂的地图要好用很多，多种输入方法，基本满足所有人的输入习惯！加装倒车影像系统：通过解码器输入原车系统，在您进入R档状态下，会自动切换实景影像，显示在您原车显示屏上，辅助您更快，更安全的完成倒车。

FV ‐Toyota 丰田接口盒使用说明书_v120216[产品型号: FV-toyota ]这个接口盒能够给toyota的camery 凯美瑞等车型显示屏插入 RGB 导航,AV, 倒车信号。

并且具有以下特征：● 能够接入普清和高清的导航信号[通过拨码4选择]● 能够利用原车的触摸屏进行导航操作，利用原车的audio 按键进行切换。

● 全数字信号处理，具有高的显示质量，以及高的可靠性。

● 所有的原车信息和功能都得到保留。

本接口盒还适合丰田的许多其他车型。

他们虽然前面板不同，但是后接头都相同。

1．系统连接图3个按键进行颜色调整数字视出排线的排线，上边连接显示屏，下边连接驱动板，进行图像插入。

的排座通过长排线和接口合进行连接。

最后采用配件螺钉将小板在后盖上固定。

2．拨码开关设定DIP 在ON 侧（拨下） 在OFF 侧（拨上） 1 RGB 导航打开 RGB 导航关闭 2, AV1 打开 AV1 关闭 3 AV2 打开 AV2关闭 4 RGB=高清导航[本机推荐使用这种分辨率800X480]RGB=普通导航5倒车信号（绿线=12V 时）切换到外加的CAM 视频倒车信号（绿线=12V 时）切换到原车图像因为CAMERY 系列一般都有摄像头，因此需要设定到上方。

6拨下一次：红外输出学习功能。

拨下5次：利用触摸操控DVD 或者其他视频设备的时候，出现触摸十字进行屏幕校准功能设定到OFF 进入正常使用状态 7,8 没有功能3．侧向按键使用接口盒的6P 输入头信号说明：黄色：常电12V 。

黑色：地线，接大铁。

红色：ACC （钥匙电）：当显示屏开始工作，此线=12V ，当显示屏关闭，此线=0V 。

安装者可以将红色和黄色一起连接到ACC 上，给接口盒供电。

绿色：倒车信号线[倒车时候=12V]，进行自动倒车切换。

连接到倒车灯也可以进行倒车切换。

当此信号线=12V 的时候，将切换到倒车的模式。

此8P 座：串联到小板上，来进行触摸线接入。

人人车可靠支招：真人示范如何自装二手车倒车影像现在人们用车越来越担心发生事故，因为会严重危害到生命安全，如果没出什么事，那么车辆发生事故的话，以后想当二手车卖给别人时，会很难找到买家。

于是各种防范发生车辆事故的设备就诞生了。

车辆倒车影像就是其中之一。

现在网上一个质量差不多的倒车影像也要300大洋。

对于很多购买二手车的车主来说，300块钱够换一个新轮胎了。

于是人人车小编今天特地分享一篇真人示范如何自己动手，给自己的爱车装一个倒车影像。

首先确定方案，比较简单的就是直接由点烟器的开关来控制倒车影像摄像头开关的方法。

首先，就需要去神奇的淘宝，这个方案需要显示器+电源线+视频线+摄像头。

原理就是通过连接点烟器的电源开关控制摄像头和显示器的工作，需要查看后面情况的时候就打开电源即可。

有一个不好的就是，不能随着倒车灯也就是倒挡的开启而工作，但是方便的是随时可以打开，这个下雨的时候还是有点用的。

下面开始折腾。

1.布置后置摄像头首先拆除后方掀背的装饰板，这个直接用撬棒就可以卸下。

卸完装饰板就是这个样子。

然后拆下原装的牌照灯，换上专用的能放置摄像头的牌照灯，这个就是拆装螺丝的过程。

然后就测试了下摄像头的工作情况，正常，继续走线。

2.走线走线的方案是通过掀背的装饰板，穿过左边的顶棚装饰板，到达驾驶位左柱。

掀背装饰板的线路通过绑扎带固定在钢板上。

本想通过这里的黑色胶孔过去，但是视频头太大，过不去只有这样粗糙的处理了。

顶棚上面都是空的，只要把门的密封胶带扯下就可以把线路放到顶棚。

这样，线路一路就到达前左柱，左柱的装饰板上次装小蚁行车记录仪用过，装拆得心应手。

3.连接线路显示器的连接线也从左柱装饰板下去到达左侧盖板。

摄像头线路和显示器线路都在这里汇合，主要是电源线和视频线一接就好，顺便用胶带绝缘。

然后控制整个线路开闭的电源开关就通过方向盘下盖板到达点烟器接头（这个走线前面小蚁行车也用过）。

4.复原测试线路搞好之后，就用点烟器上的电源开关测试了下摄像头和显示器的工作情况，正常响应。
