宝马7系导航 倒车影像 图解

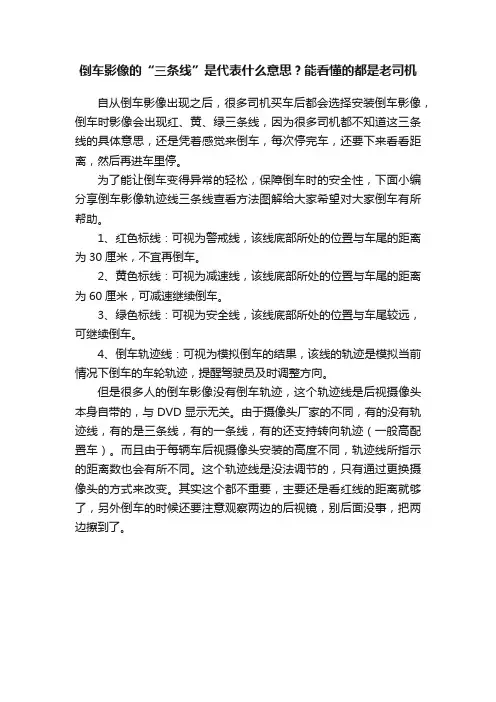

倒车影像的“三条线”是代表什么意思？能看懂的都是老司机
自从倒车影像出现之后，很多司机买车后都会选择安装倒车影像，倒车时影像会出现红、黄、绿三条线，因为很多司机都不知道这三条线的具体意思，还是凭着感觉来倒车，每次停完车，还要下来看看距离，然后再进车里停。

为了能让倒车变得异常的轻松，保障倒车时的安全性，下面小编分享倒车影像轨迹线三条线查看方法图解给大家希望对大家倒车有所帮助。

1、红色标线：可视为警戒线，该线底部所处的位置与车尾的距离为30厘米，不宜再倒车。

2、黄色标线：可视为减速线，该线底部所处的位置与车尾的距离为60厘米，可减速继续倒车。

3、绿色标线：可视为安全线，该线底部所处的位置与车尾较远，可继续倒车。

4、倒车轨迹线：可视为模拟倒车的结果，该线的轨迹是模拟当前情况下倒车的车轮轨迹，提醒驾驶员及时调整方向。

但是很多人的倒车影像没有倒车轨迹，这个轨迹线是后视摄像头本身自带的，与DVD显示无关。

由于摄像头厂家的不同，有的没有轨迹线，有的是三条线，有的一条线，有的还支持转向轨迹（一般高配置车）。

而且由于每辆车后视摄像头安装的高度不同，轨迹线所指示的距离数也会有所不同。

这个轨迹线是没法调节的，只有通过更换摄像头的方式来改变。

其实这个都不重要，主要还是看红线的距离就够了，另外倒车的时候还要注意观察两边的后视镜，别后面没事，把两边擦到了。

宝马7系改装导航加装轨迹倒车影像升级地图效果图解改装车型：宝马7系可加装功能介绍：1、触摸导航：导航功能为手写触摸操作，地图为凯立德或道道通的最新版本，地图内置固定电子眼信息。

2、倒车影像：安装无需打孔，在原车屏幕开启的状态下，挂倒档屏幕自动显示倒车画面。

170度广角，车尾情况一收眼底，并带有标尺线帮您参照。

3、六碟DVD:遥控器操作，台湾NECvox(耐傲视)品牌，车规专用机芯片。

优质的元器件，做工精细，体积小巧。

4、数字电视：遥控器操作，180MK高速移动设计，自动搜索存储。

高清完美视频还原。

一级城市可接收无线数字电视节目5-14个节目，内置3年免费资费。

5、硬盘播放器：遥控器操作，内置320G内存，可播放电脑上主流格式的音频、视频文件，带您步入数字娱乐时代。

安装硬盘播放器提供高品质车载音乐播放下载。

6、胎压监测：铁将军品牌，4S店信号频率，无线开关操作，原车屏幕显示。

7、后排头枕：后排娱乐系统，让您的家人在后座上不在枯燥。

8、行车记录仪：铁将军品牌，原车屏幕上显示。

9、雷达预警仪：汽车模型，可测流动和固定电子眼信息。

高速行驶必备。

10、夜视系统：夜郎星-暗夜卫士，豪华车的配置功能，微光成像，航道偏移提醒等高新技术。

宝马7系改装导航效果图宝马7系相关问题解答2011款宝马7系施坦威全球限量版伴随着行云流水般的钢琴声和曼妙优雅的芭蕾舞姿，BMW7系的施坦威全球限量版终于揭开神秘面纱，如约与中国消费者见面。

在中国发售的新BMW7系施坦威全球限量版搭载两款发动机，新BMW760Li施坦威全球限量版售价为人民币319.8万元，新BMW740Li施坦威全球限量版售价为人民币179.8万，两者差价140万。

宝马7系施坦威全球限740li i 量版由BMW Individual精心打造，细节之处由纯手工宝马740l施坦威全球限量版制作，每周仅生产两台，极具珍藏价值。

中国是宝马集团全球第三大市场，更是BMW7系第一大市场，而BMW7系在中国一直是顶级豪华车的领导先锋。

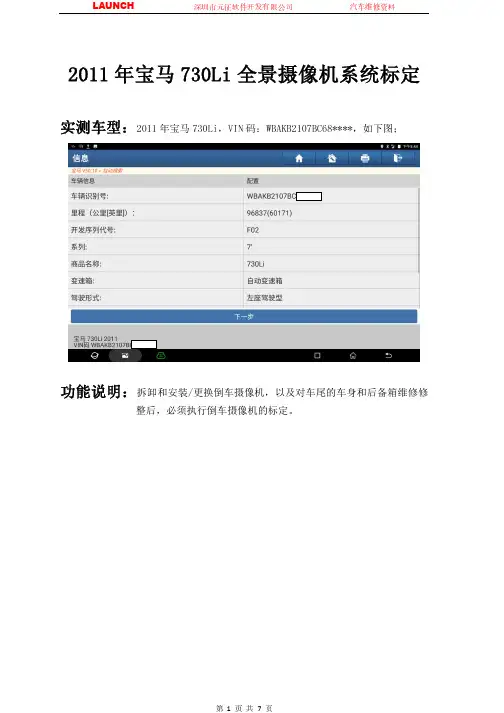

2011年宝马730Li全景摄像机系统标定 实测车型：2011年宝马730Li，VIN码：WBAKB2107BC68****，如下图；
功能说明：拆卸和安装/更换倒车摄像机，以及对车尾的车身和后备箱维修修整后，必须执行倒车摄像机的标定。

操作指引：
1).进入“TRSVC(全景摄像机)”系统，如图1；
图1 2).选择“特殊功能”，如图2；
图2
3).点击“全景摄像机系统标定和学习”，如图3；
图3
4).阅读标定信息提示，点击“确定”，如图4；
图4
5).满足标定条件后点击“确定”，如图5；
图5
6).如果更新了其中一个全景摄像机，则必须重新自适应该摄像机，点击“确定”，
如图6；
图6
7).点击“确定”开始标定，如图7；
图7
8).提示安装摄像机的自适应可能需要长达5分钟，如图8；
图8
9).安装在车辆中的所有摄像机已成功学习，点击“确定”，如图9；
图9
10).此全景摄像机不再需要用目标进行手动标定，在后台运行自动标定，并在行驶
时自动标定该系统，点击“确定”，如图10；
图10
11).标定完成，点击“确定”，如图11；
图11
声明：
该文档内容归深圳市元征科技股份有限公司版权所有，任何个人和单位不经同意不得引用或转载。

宝马7原车屏升级导航倒车
7系列最大的特点就是装配了宝马第1代的系统，这个系统的外显装置是一个位于传统轿车排档杆位置的旋钮控制器和仪表板中部的一个LCD显示屏。

这个旋钮的作用类似于电脑鼠标，通过推拉、旋转和下按等动作，可以控制显示屏上的多级菜单，对8个主菜单下数百个功能进行选控。

还有，宝马7系列的采用最新研制的舒适型座椅。

前、后排座椅均可全方位调节，肩部、腰部、胯部和臀部均可分别控制，每个座椅中均安装了多个小型电机和风扇，通过气候调节选项，可控制不同部位的温度，头枕可根据乘客身高自动调节。

宝马7系更换导航主机教程
更换宝马7系导航主机并不是一项简单的任务，需要一定的专业知识和工具。

以下是一般的更换导航主机的步骤：
1. 准备工具和材料：导航主机、螺丝刀、接线端子、插头连接器等。

2. 切断车辆电源：首先关闭所有车辆的电源，以防止电气系统短路或导致车辆损坏。

3. 拆卸原导航主机：使用螺丝刀拆卸现有导航主机的面板和固定螺丝。

然后轻轻拆下导航主机，并断开所有连接器与车辆电气系统的连接。

4. 安装新导航主机：将新导航主机与车辆电气系统连接，确保连接器正确插入，不要强行插入以免损坏电线。

然后固定螺丝并安装面板。

5. 连接各项功能：根据新导航主机的说明书，按照正确的连接方法接线，确保所有功能都正常。

6. 测试导航系统：安装完成后，重新连接车辆电源，启动车辆，并测试新导航主机的各项功能，如导航系统、音响等。

请注意，更换导航主机可能需要专业技能和经验，如果您不确定如何操作，请咨
询专业技术人员或者宝马授权维修站的帮助。

此外，更换导航主机可能会涉及车辆保修问题，请确保您的操作不会影响车辆保修。

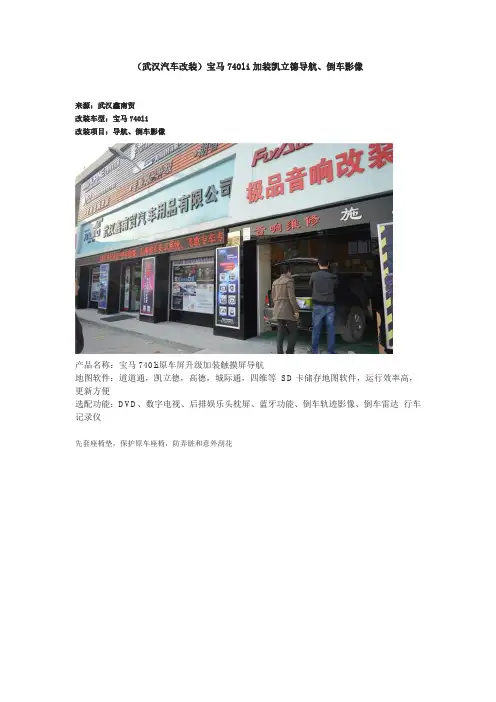

（武汉汽车改装）宝马740li加装凯立德导航、倒车影像来源：武汉鑫南贸改装车型：宝马740li改装项目：导航、倒车影像产品名称：宝马740li原车屏升级加装触摸屏导航地图软件：道道通，凯立德，高德，城际通，四维等 SD卡储存地图软件，运行效率高，更新方便选配功能：DVD、数字电视、后排娱乐头枕屏、蓝牙功能、倒车轨迹影像、倒车雷达行车记录仪先套座椅垫，保护原车座椅，防弄脏和意外刮花做到最好，一次性解决宝马740li专车专用摄像头原车一模一样的操作界面原车倒车雷达于加装倒车影像完美匹配，这样驾车就放心多了凯立德导航，比原车好用多了，而且升级便宜原屏升级的好处：1、原车屏升级就是一种在不破坏原车线路、屏幕及汽车保修的基础上针对原厂开发设计的解码器，利用原车的显示屏，即可实现导航功能；2、原车系统娱乐功能仍然存在，原车碟盒功能仍然能够照常使用；3、原车的方向盘键盘控制、行车电脑控制等功能仍然存在；4、原车屏幕升级为可触摸且具备手写功能；5、配备遥控器，可以实现遥控操作。

6、改装效果很棒，从外观上看不出改装痕迹7、原厂开发设计，不破坏原车线路前提下，利用原车的显示屏，实现导航功能，不影响原车保修；8、原车系统娱乐功能仍然存在，原车碟盒功能仍然照常使用；原车的方向盘键盘控制、行车电脑控制等功能仍然存在；9、国内最领先的导航地图软件：凯立德/道道通地图可选；10、地图软件采用SD卡存储，运行效率高，更新方便。

11、行车中可以自由控制导航画面是否显示（原车导航行车中，自动锁死，不能查看导航地图，副驾驶座查看操作不了）；12、触摸手写控制导航（部分下滑屏除外），方便操作（原车导航一般采用遥控器按键操作）。

13、选配蓝牙功能，保障安全通话，上车自动对接，下车自动断开；14、选配CMMB高清数字电视，全国范围最少7个台；15、选配倒车影像，单碟DVD,6碟DVD,后头枕，扶手屏，吸顶屏，全面打造爱车娱乐影音系统（原车自带的就不用加装）。
