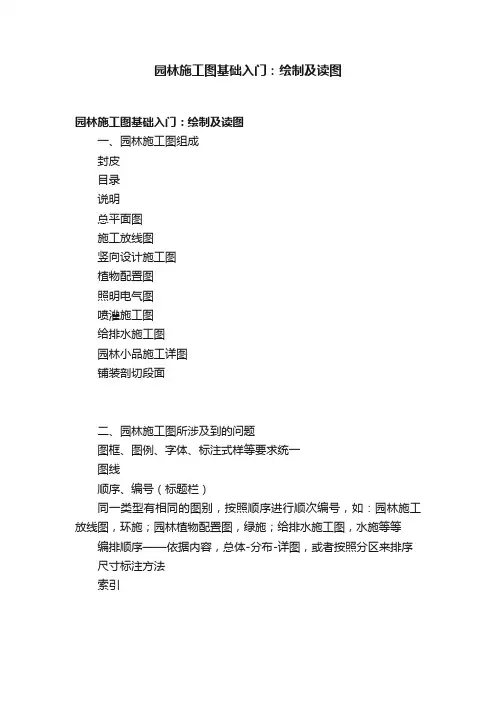

园林施工图基础入门：绘制及读图园林施工图基础入门：绘制及读图一、园林施工图组成封皮目录说明总平面图施工放线图竖向设计施工图植物配置图照明电气图喷灌施工图给排水施工图园林小品施工详图铺装剖切段面二、园林施工图所涉及到的问题图框、图例、字体、标注式样等要求统一图线顺序、编号（标题栏）同一类型有相同的图别，按照顺序进行顺次编号，如：园林施工放线图，环施；园林植物配置图，绿施；给排水施工图，水施等等编排顺序——依据内容，总体-分布-详图，或者按照分区来排序尺寸标注方法索引三、施工图的设计深度应满足以下要求：1. 能够根据施工图编制施工图预算。

2. 能够根据施工图安排材料、设备订货及非标准材料的加工。

3. 能够根据施工图进行施工和安装。

4. 能够根据施工图进行工程验收。

第二节园林施工图绘制的具体要求1. 能够根据施工图编制施工图预算。

2. 能够根据施工图安排材料、设备订货及非标准材料的加工。

3. 能够根据施工图进行施工和安装。

4. 能够根据施工图进行工程验收。

第二节园林施工图绘制的具体要求文字部分：封皮，目录，总说明，材料表等。

施工放线：施工总平面图，各分区施工放线图，局部放线详图等。

土方工程：竖向施工图，土方调配图。

建筑工程：建筑设计说明，建筑构造作法一览表，建筑平面图、立面图、剖面图，建筑施工详图等。

结构工程：结构设计说明，基础图、基础详图，梁、柱详图，结构构件详图等。

电气工程：电气设计说明，主要设备材料表，电气施工平面图、施工详图、系统图、控制线路图等。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水工程：给排水设计说明，给排水系统总平面图、详图，给水、消防、排水、雨水系统图，喷灌系统施工图。

园林绿化工程：植物种植设计说明，植物材料表，种植施工图，局部施工放线图，剖面图等。

如果采用乔、灌、草多层组合，分层种植设计较为复杂，应该绘制分层种植施工图。

一、封皮内容：工程名称建设单位施工单位时间工程项目编号二、目录文字或图纸的名称、图别、图号、图幅、基本内容、张数图纸编号以专业为单位，各专业各自编排各专业的图号；对于大、中型项目，应按照以下专业进行图纸编号：园林、建筑、结构、给排水、电气、材料附图等；对于小型项目，可以按照以下专业进行图纸编号：园林、建筑及结构、给排水、电气等。

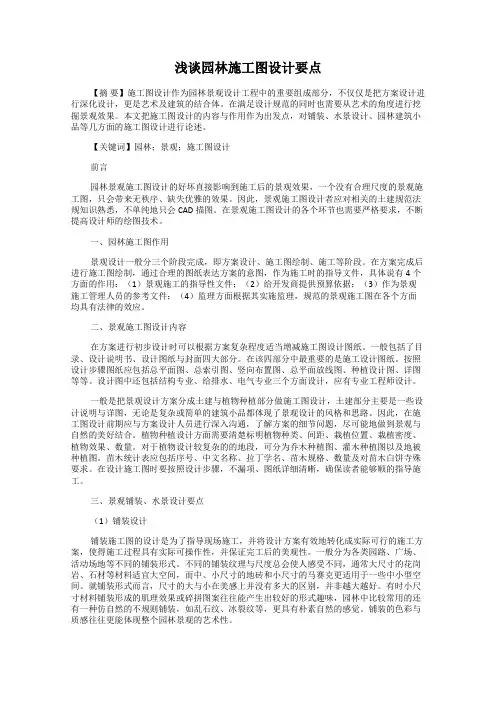

浅谈园林施工图设计要点【摘要】施工图设计作为园林景观设计工程中的重要组成部分，不仅仅是把方案设计进行深化设计，更是艺术及建筑的结合体。

在满足设计规范的同时也需要从艺术的角度进行挖掘景观效果。

本文把施工图设计的内容与作用作为出发点，对铺装、水景设计、园林建筑小品等几方面的施工图设计进行论述。

【关键词】园林；景观；施工图设计前言园林景观施工图设计的好坏直接影响到施工后的景观效果，一个没有合理尺度的景观施工图，只会带来无秩序、缺失优雅的效果。

因此，景观施工图设计者应对相关的土建规范法规知识熟悉，不单纯地只会CAD描图。

在景观施工图设计的各个环节也需要严格要求，不断提高设计师的绘图技术。

一、园林施工图作用景观设计一般分三个阶段完成，即方案设计、施工图绘制、施工等阶段。

在方案完成后进行施工图绘制，通过合理的图纸表达方案的意图，作为施工时的指导文件，具体说有4个方面的作用：（1）景观施工的指导性文件；（2）给开发商提供预算依据；（3）作为景观施工管理人员的参考文件；（4）监理方面根据其实施监理，规范的景观施工图在各个方面均具有法律的效应。

二、景观施工图设计内容在方案进行初步设计时可以根据方案复杂程度适当增减施工图设计图纸。

一般包括了目录、设计说明书、设计图纸与封面四大部分。

在该四部分中最重要的是施工设计图纸。

按照设计步骤图纸应包括总平面图、总索引图、竖向布置图、总平面放线图、种植设计图、详图等等。

设计图中还包括结构专业、给排水、电气专业三个方面设计，应有专业工程师设计。

一般是把景观设计方案分成土建与植物种植部分做施工图设计，土建部分主要是一些设计说明与详图，无论是复杂或简单的建筑小品都体现了景观设计的风格和思路。

因此，在施工图设计前期应与方案设计人员进行深入沟通，了解方案的细节问题，尽可能地做到景观与自然的美好结合。

植物种植设计方面需要清楚标明植物种类、间距、栽植位置、栽植密度、植物效果、数量。

对于植物设计较复杂的的地段，可分为乔木种植图、灌木种植图以及地被种植图。

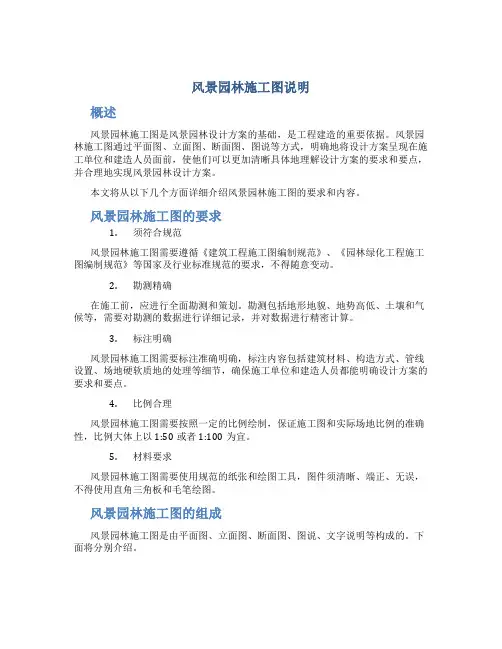

风景园林施工图说明概述风景园林施工图是风景园林设计方案的基础，是工程建造的重要依据。

风景园林施工图通过平面图、立面图、断面图、图说等方式，明确地将设计方案呈现在施工单位和建造人员面前，使他们可以更加清晰具体地理解设计方案的要求和要点，并合理地实现风景园林设计方案。

本文将从以下几个方面详细介绍风景园林施工图的要求和内容。

风景园林施工图的要求1.须符合规范风景园林施工图需要遵循《建筑工程施工图编制规范》、《园林绿化工程施工图编制规范》等国家及行业标准规范的要求，不得随意变动。

2.勘测精确在施工前，应进行全面勘测和策划。

勘测包括地形地貌、地势高低、土壤和气候等，需要对勘测的数据进行详细记录，并对数据进行精密计算。

3.标注明确风景园林施工图需要标注准确明确，标注内容包括建筑材料、构造方式、管线设置、场地硬软质地的处理等细节，确保施工单位和建造人员都能明确设计方案的要求和要点。

4.比例合理风景园林施工图需要按照一定的比例绘制，保证施工图和实际场地比例的准确性，比例大体上以1:50或者1:100为宜。

5.材料要求风景园林施工图需要使用规范的纸张和绘图工具，图件须清晰、端正、无误，不得使用直角三角板和毛笔绘图。

风景园林施工图的组成风景园林施工图是由平面图、立面图、断面图、图说、文字说明等构成的。

下面将分别介绍。

平面图平面图是风景园林施工图的主要图件，它将场地的地形高差、道路、广场、建筑物、设施、植物等平面展现在图纸上，作为施工的准确依据。

平面图应将场地的准确尺寸、边界、出入口、行车道、停车位、花坛等建筑物及植物布置，花色和工艺方法等详细标注清晰，通过平面图，施工单位和建造人员可以清晰地识别场地建筑的地形地貌，有效地展现现场的实质。

立面图和断面图立面图一般是根据场地尺寸确定立面位置，将建筑立面绘制在图纸上，如树木、花坛、灯柱、屏墙等建筑结构，可以反映场地内每一建筑的尺寸、高度、布局和外观形式，有助于施工单位实现设计方案。

园林景观施工图设计基本内容三篇篇一：园林景观施工图设计基本内容施工图尺寸和高程均以米为单位，要写到小数点后两位。

施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。

在初步设计批准后，进行施工图设计。

施工图设计文件包括施工图、文字说明和预算。

施工图尺寸和高程均以米为单位，要写到小数点后两位。

施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。

有两个以上专业工种在同一地段施工，需要有施工总平面图，并经过审核会签，在平面尺寸关系和高程上取得一致。

在一个子项目内，各专业工种要同时按照专业规范进行审核会签。

1．施工总平面图（1）应以详细尺寸或坐标标明各类园林植物的种植位置、构筑物、地下管线位置、外轮廓。

（2）施工总平面图中要注明基点、基线。

基点要同时注明标高。

（3）为了减少误差，整形式平面要注明轴线与现状的关系；自然式道路、山丘种植要以方格网为控制依据。

（4）注明道路、广场、台承、建筑物、河湖水面飞地下管沟上皮、山丘、绿地和古树根部的标高，它们的衔接部分亦要作相应的标注。

（5）图的比例尺为1:100-1:500,,2．种植施工图（1）平面图①在图上应按实际距离尺寸标注出各种园林植物品种、数量。

②标明与周围固定构筑物和地上地下管线距离的尺寸。

③施工放线依据。

④自然式种植可以用方格网控制距离和位置，方格网用2米x2米一10米x10米，方格网尽量与测量图的方格线在方向上一致。

⑤现状保留树种，如属于古树名木，则要单独注明。

⑥图的比例尺为1:100--:500o（2）立面、剖面图①在竖向上标明各园林植物之间的关系、园林植物与周围环境及地上地下管线设施之间的关系。

②标明施工时准备选用的园林植物的高度、体型。

③标明与山石的关系。

④图的比例尺为1:20-1:50.（3）局部放大图①重点树丛、各树种关系、古树名木周围处理和覆层混交林种植详细尺寸。

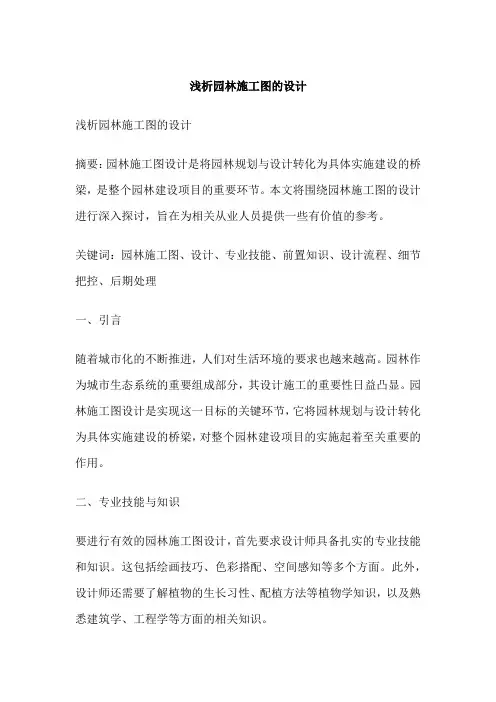

浅析园林施工图的设计浅析园林施工图的设计摘要：园林施工图设计是将园林规划与设计转化为具体实施建设的桥梁，是整个园林建设项目的重要环节。

本文将围绕园林施工图的设计进行深入探讨，旨在为相关从业人员提供一些有价值的参考。

关键词：园林施工图、设计、专业技能、前置知识、设计流程、细节把控、后期处理一、引言随着城市化的不断推进，人们对生活环境的要求也越来越高。

园林作为城市生态系统的重要组成部分，其设计施工的重要性日益凸显。

园林施工图设计是实现这一目标的关键环节，它将园林规划与设计转化为具体实施建设的桥梁，对整个园林建设项目的实施起着至关重要的作用。

二、专业技能与知识要进行有效的园林施工图设计，首先要求设计师具备扎实的专业技能和知识。

这包括绘画技巧、色彩搭配、空间感知等多个方面。

此外，设计师还需要了解植物的生长习性、配植方法等植物学知识，以及熟悉建筑学、工程学等方面的相关知识。

三、设计流程1、搜集资料：设计师需对项目现场进行详细的调查和分析，了解当地的自然环境、人文背景等，为后续的设计工作提供有力支持。

2、构思草图：在收集到足够的资料后，设计师需进行初步的构思，绘制出项目的草图，这有助于设计师更好地把握整体布局和空间关系。

3、制作模型：根据构思好的草图，设计师需制作出相应的模型，这有助于设计师更直观地观察和调整方案的细节。

4、渲染效果：运用计算机辅助设计（CAD）技术对模型进行渲染，以产生逼真的视觉效果，便于客户更好地理解设计方案。

5、方案调整：在与客户进行沟通后，根据客户的反馈对设计方案进行调整，以确保方案的可行性和满足客户需求。

四、细节把控在设计过程中，细节的把控对于最终的设计效果至关重要。

这涉及到尺度、比例、标高、材质等方面的细节处理。

设计师应具备敏锐的观察力和精确的把握能力，从整体到细节全方位地考虑设计方案的可行性。

五、后期处理完成设计方案后，设计师还需进行一系列的后期处理工作。

这包括对施工图的深化、优化和完善，以及对施工过程中的技术指导等。

浅议园林景观设计施工图园林景观设计施工图是园林规划设计中的重要环节，通过图形、图线和文字的有机组合，清晰、准确地表达出土建、水电设备、种植等设计的各项要求，达到直接用于指导施工的目的。

标签：园林景观；设计；施工图1、园林景观施工图简介1.1园林景观施工图的特点园林景观施工图是对园林整体设计方案的具体细化，在园林景观建设过程中起着承上启下的关键作用。

相比设计方案，园林景观施工图更加简洁，且能准确表达景观施工要求及方法。

园林景观施工图还是多学科的综合产物，施工图设计师既要具备相当的园林设计知识，还要用具备土木工程、植物学，甚至是照明知识，对设计师的素质要求较高。

1.2园林景观施工图的要求园林景观施工图要能详细准确地表达园林景观设计的施工效果，要对设计方案所涉及到的景观建筑分别确定造价，要确定各景观建筑的材料、颜色、规格，还要提出具体的施工方法；如果园林景观施工图涉及到了植物景观的种植，则还需要就植物的数量、种植方式等要求进行说明。

1.3园林景观施工图的作用园林景观施工图是以图纸的方式将设计方案进行详细直观的表达，其主要作用包括：对园林景观建设起着指导性作用；为园林景观建设工程的工程预算提供依据；为园林景观建设施工单位在施工中的管理提供依据与便利；为园林景观建设的监督监理单位提供工作依据。

2、施工图中常见的问题2.1图纸中常见的问题局部图纸内容过于简单，有的只有一张园林种植设计总平面图，大比例尺分幅图和局部节点大样图不健全，很难清晰地表达设计意图，造成施工过程中临时更改设计方案；缺少对现有植物（多数为树木）表示，设计人员对现场原有环境了解不深入，设计前缺乏必要的实地考察，设计时忽略已有植物对园艺效果的影响，致使施工人员在图中找不到即有树木，甚至造成名贵树种的误砍误伐；苗木表内容不统一，给工程预结算、工程招投标、工程施工、工程施工监理和验收等工作带来不同水平的困难。

绿化植物具有生命性的特点，即使是同一种植物，也会由于生长状况、形状姿态、人工整形、修剪形式等因素的差别，导致施工技术、景观效果、养护要求和工程造价也不同。

园林景观设计施工图的探讨引言：园林绿化工程施工图是园林绿化施工、工程预决算、工程施工监理和验收的依据，它是表达设计者对环境绿化布置的真实意图。

然而，当前我国园林景观设计施工图存在很多不足，急需完善。

因此，探讨和研究园林景观设计施工图的存在问题及其措施意义重大。

一、景观设计施工图的主要内容为保证景观设计有效落实，实现景观施工质量，需要进行景观施工图设计。

一个工程项目的景观施工图设计应包括以下内容：目录、设计总说明、总平面定位图、竖向定位图、铺装设计图、植物布置规划图、照明设计图、给排水设计图、灯具布置图及部分部位详图等。

在景观施工图设计的总说明中，应包含景观设计依据，如国家现有相关政策，包括景观设计规模、范围、内容、原则及目标，包括施工说明及植物种植要求等。

二、园林景观施工图的作用园林景观施工图是以图纸的方式将设计方案进行详细直观的表达，其主要作用包括：对园林景观建设起着指导性作用；为园林景观建设工程的工程预算提供依据；为园林景观建设施工单位在施工中的管理提供依据与便利；为园林景观建设的监督监理单位提供工作依据。

三、施工图存在的问题1、园林景观施工图设计与实际情况有出入。

园林景观施工图设计工作展开前，未对景观实地施工条件进行细致的现场调查、园林景观施工设计的过程缺乏充足的资料依据，这样便会造成施工设计图难以及与实际情况不完全吻合，从而给园林景观施工带来较大困难，甚至会导致景观施工无法进行，需要重新修改或编制景观施工设计图。

总之，园林景观施工设计要以实际景观施工条件为参考，充分考虑施工环境与施工条件对施工设计的制约，要努力做到园林景观施工设计与实际施工条件的完美契合。

2、园林景观施工图作图不规范及作图错误。

园林景观施工设计师对园林景观设计规范缺乏了解认识，工作过程中不够认真细致均会导致施工设计图出现不规范的问题。

此外，园林景观施工设计师不熟悉施工设计图作图，便会导致施工设计图表达内容不完整或出现表达误差，施工设计图的过度修改也可能导致施工设计图连贯性与关联性出现一系列的问题。

园林制图复习资料第⼀章绪论⼯程图及作⽤⼯程图：按⼀定的规则和⽅法并遵照国家⼯程建设标准有关规定绘制的，来准确表达⼯程物体的形状、⼤⼩、位置，并说明有关技术要求的图样——“⼯程界的语⾔”。

作⽤：1.审批建设⼯程项⽬的依据；2.在⽣产施⼯中，是备料和施⼯的依据；3.在竣⼯时，是进⾏质量检查和验收，评价⼯程优劣的依据；4.编制⼯程概算、预算和决算及审核⼯程造价的依据。

园林⼯程图的内容及作⽤园林建设经过两个过程：设计：把园林建设任务中的⽂字资料和⼈们的空间构思结果通过整套的“设计图纸”表⽰出来。

施⼯：根据设计图纸把“园”建造起来。

园林设计图和施⼯图统称为园林⼯程图园林设计图：设计⼈员综合运⽤⼭⽯、⽔体、植物和建筑等造园要素，经过艺术构思和合理布局所绘制的图样。

施⼯图：指导施⼯⽤的整套图纸PS：图⽰原理和绘图⽅法⼀致，但表达内容的深⼊程度、详细程度、准确程度不同。

第⼆章基础知识（填空判断）第⼀节绘图⼯具丁字尺：⼜称T形尺，由互相垂直的尺头和尺⾝组成，尺⾝上有刻度的⼀侧称为⼯作边。

绘图铅笔：画粗实线常⽤2B或B的铅笔；画细实线、细点划线和写字，常⽤H或HB的铅笔，画底稿线常⽤2H的铅笔。

针管笔：⼜叫绘图墨⽔笔，是⽐较新型的上墨⼯具，它能像钢笔⼀样吸⽔、储⽔，且有0.1—1.2mm不同的型号，可以画出不同线宽的墨线。

设计制图中⾄少要具有粗、中、细三种不同管径的针管笔圆规：按顺时针⽅向转动圆规，规⾝略向前倾。

作同⼼圆或同⼼圆弧时，应保护圆⼼，先作⼩圆。

分规：截取线段、量取尺⼨、等分直线或圆弧。

⽐例尺：度量某⽐例下图上线段的实际长度或将实际尺⼨换算成图上尺⼨的⼯具。

三棱⽐例尺标有六种⽐例（1：100——1：600）。

第⼆节制图常规图纸幅⾯：各号基本幅⾯的尺⼨关系是：沿上⼀号幅⾯的长边对裁，即为下⼀号幅⾯的⼤⼩，对裁时去掉⼩数点后⾯的数字。

幅⾯的长边与短边的⽐例L:B= 21/2。

A0号图纸的⾯积为1m2。

图纸幅画的加长：在加长时只加长长边，短边⼀般不加长。

园林施工图课件园林施工图课程是园林工程专业的核心课程，旨在培养学生掌握园林施工图设计、制图标准和设计技能，为今后的园林工程设计和施工工作打下基础。

本课程结合实际案例，注重实践操作和技能训练，使学生能够全面掌握园林施工图设计的理论和实践知识。

理论讲解：通过课堂讲解、案例分析和多媒体演示等多种形式，使学生了解园林施工图的基本原理和制图标准，掌握园林施工图设计的基本技能和方法。

实践操作：通过课程实践和课外练习，使学生能够熟练运用所学知识和技能进行园林施工图的绘制，提高学生的实际操作能力和创新思维。

答疑解惑：通过课堂讨论、课后答疑等形式，及时解决学生在学习过程中遇到的问题，帮助学生加深对课程内容的理解。

平时成绩：根据学生的出勤率、课堂表现和实践操作情况进行评价；期末成绩：通过课程总结、作品展示和答辩等形式进行评价。

园林施工图是园林设计的重要组成部分，它不仅反映了设计师的创意和思想，也指导着园林施工的过程。

本文将探讨园林施工图的基本知识和绘制技巧，希望对大家有所帮助。

园林施工图的基本概念园林施工图是指用图形符号和文字说明来表达园林设计意图的图纸。

它包括平面图、立面图、剖面图和效果图等，是园林施工的指导性文件。

园林施工图的设计原则园林施工图的设计应遵循安全、经济、美观、实用的原则。

具体来说，设计应符合国家相关法规和标准，确保施工安全；同时要合理使用材料和资源，降低成本；注重美观性，提高园林的观赏价值；还要考虑实用性，满足人们对园林的各种需求。

园林施工图的绘制流程和步骤园林施工图的绘制流程一般包括以下几个步骤：场地规划：确定场地的地形、地貌、植被和建筑物等要素，进行合理的布局和安排。

建筑构造：绘制园林中的建筑物、构筑物和设施等，包括其平、立、剖面图及结构形式等。

植物配置：根据场地的气候、土壤等条件，合理安排植物的种类、数量、种植方式和配置形式等。

硬质装饰：包括园路、景墙、花坛、水池等硬质景观的设计和绘制。

灯光设计：确定园林照明的方式、位置、颜色和照度等，绘制相应的灯光布置图。

我们学习园林工程制图的重要意义园林美是自然美、生活美、建筑美、绘画美、文学美的综合。

现实风景中的自然美通过提炼成为艺术美，最后上升为诗情和画盘。

园林建设就是要把艺术中的奖，把诗情面惹搬回到现实中来。

综观古今优秀园林，无不得益于巧夺天工的人工山水，争奇斗艳的名花芳草秀木，玲珑多姿的园林建筑与路桥。

可见，园林离不开园林建筑及工程。

然而，有谁能用文字语言来精确描述一个工程物体的形状呢?没有，它需耍一种特殊的语言-工程图。

园林建设要经过设计和施工两个主要过程。

园林设计就是设计人员稼合运用山石、水体、植物和建筑等造园要素.经过艺术构思把想象中的空间美景通过整套的“设计图样”表示出来。

一般要经过方案设计、技术设计、施工设计三个阶段。

施工就是根据设计图样把“园”建造起来。

园林工程制图是介绍园林图样绘制和识读规津的一门课程，是从事园林工程建设的设计和施工技术人员表达设计惫图，交流技术思想，指导生产施工等必须具备的基本知识和基本技能，不懂这门“语言”，就是“图盲”.工作起来会困难重重。

另外，没有制图知识作幕础，许多专业课程将难以进行，甚至无法进行。

因此，园林制图课程是园林工程专业二、园林工程图及其作用园林设计，首先要提出方案.画出初步设计图(方案图》.上报有关部门审批。

上级部门审批后.还要绘制出指导施工用的整套图样(施工图)。

设计图与施工图的图示原理和绘图方法是一致的，但表达内容的深人程度、详细程度、准确程度不同。

设计图和施工图统称为工程图。

所以，工程图是按一定的投影原理和方法并遵照国家工程建设标准有关规定绘制的，用来准确表达工程体的形状、大小、位置，并说明有关技术要求的图样。

它是审批建设工程项目的依据;在生产施工中，它是备料和施工的依据;当工程竣工时，要按朋工程图的设计要求进行质量检查和验收.并以此评价工程优劣;工程图还是编制工程概算、预算和决算及审核工程造价的依据;工程图是其有法律效力的技术文件。

园林工程图根据内容和作用的不同可分为园林规划设计图和园林工程施工图两类。

园林景观施工图各图总结范文园林景观施工图是园林景观设计的最后一道工序，也是实现设计方案的具体表现形式。

通过施工图，可以清晰地展示出园林景观设计的各个细节和构造要素，为施工过程提供详细的指导，确保最终的园林景观效果符合设计方案的要求。

下面是我对园林景观施工图中各图的总结。

第一，平面布置图。

平面布置图是园林景观设计的基础，也是其他图纸的基础。

它以整个场地的平面为基础，将各个元素进行布置，并标注出各种园林设施、植物、道路等的位置。

平面布置图需要清晰明了，方便施工人员理解和按图施工。

第二，剖面图。

剖面图是对景观设计中的建筑物、地形起伏等进行纵向切剖，显示出各个元素的垂直尺寸和构造关系。

剖面图可以帮助施工人员了解各个元素的高低差，以及构造细节，确保在施工中准确无误地还原设计意图。

第三，种植方案图。

种植方案图是对园林景观中的植物进行详细的规划和布置。

它标注了各个植物的种植位置、尺寸、数量等信息，同时还需要注明植物的名称和特点，以便施工人员选择和种植植物。

种植方案图需要考虑到植物的生长环境和生态需求，同时还要和整体设计风格相协调，使得园林景观更加美观和有生气。

第四，景观细部图。

景观细部图是对园林景观中某些特定的细节部分进行详细展示，以便施工人员在施工过程中能够准确地还原设计图纸上的细节。

景观细部图包括对建筑物、雕塑、水景、照明、镶边等细节进行准确的尺寸标注和构造描述，确保施工过程中的细节准确无误。

第五，管线图。

管线图主要是对园林景观中的各种管线进行详细的布置和规划。

它标注了各种管线（如排水管、电缆管、灌溉管等）的走向、尺寸、连接方式等信息，以便施工人员在施工过程中准确安装各种管线，并确保功能正常。

管线图需要充分考虑到各种管线的相互关系和施工便利性，使得整个园林景观系统能够顺利运行。

综上所述，园林景观施工图中的各个图纸都扮演着重要的角色，它们相互配合，确保施工过程的顺利进行，最终实现设计方案所要求的园林景观效果。
