园林景观施工图有哪些基本内容

景观设计施工图内容及要求1、施工图总说明书含：总体、种植、建筑、小品、结构、水、电等工种施工说明。

2、总平面及红、兰线施工范围图。

总平面图内容：A：各主要景点、建筑地位、名称；B：各广场、道路、行车场地位分布；C：主要地形及植物群落分布、设计；D：施工范围或分期施工范围；3、总平面景区分辐线。

分辐图内容及要求：A：各局部景区分界限编号；B：兼作分包用分辐图界限应有明确定位坐标；C：分辐图应包含全部施工范围；D：各分辐图不可交叉重叠；4、局部景区平面图内容：景区内之详图索引；主要景点、道路标点、尺寸、名称5、各景区定位、放样、尺寸图A：各主要放样点如圆心、转角、起坡点以X、Y表示；B：放样点之间局部尺寸以设计实际尺寸表示；C：无法以几何坐标确定复什折线，自然曲线以方格网定位；6、各景区竖向设计及土壤造型，见竖向设计一节。

7、各景区乔木种植详图：含植物名称、规格、数量地位及剖面立体示意；8、各景区地坡、灌木详图：含植物名、规格、数量地位；9、道路地坪铺装材料图要求：用料、尺寸、标高、坡向、坡度、剖面构造及照明、边沟、侧石要求。

含：各广场、道路、台阶、栈道、平台、残坡、停车场等。

注：简单之物料图可放在总平面图中，复什物料图放在分辐图表示。

10、园林建筑及构造物建筑、结构、水、电各专业的平、立、剖、详图含：花架、亭廊、万堂、地下车库入口、桥梁、档土墙、雕塑配合工程等。

11、园林小品及设施建、结、水、电各专业的平、立、剖、详图含：花坛、栏干、椅凳桌、矮墙、路牌、旗杆、灯杆、健身器材、儿童玩具、垃圾筒等。

12、山石、水景及喷泉、景观泳池建、结、水、电、各专业的平、立、剖、详图含：各种假山石景、自然形态水体、人工造水体。

13、园林用电含：1、动力（泵、儿童、玩具、维修用电）及照明（广场、道路、雕塑、建筑、植物、泛光照明、水体照明）等强电。

2、音响、广告、广播、安保、网络等弱电14、园林用水含：A、给水（生活、生产、景观用水）；B：排水（不含地形自然排水，地形排水见竖向设计一节）；C：喷灌（主要针对花坛、地被、草坪）D：沙滤水等饮用水E：水体水质处理。

景观施工图各图总结范本景观施工图是指在景观设计的基础上，根据实际施工需要，对景观设计图纸进行进一步细化和详细说明的图纸。

景观施工图包括平面图、立面图、剖面图、节点图等。

下面是景观施工图各图的总结范本：一、平面图：平面图是指将景观设计图纸按照一定比例绘制在平面上的图件。

平面图主要包括地面铺装、植物配置、设备摆放等内容。

1.1 地面铺装图：地面铺装图是指将地面铺装的材料、颜色、形状等信息在平面上标示出来。

在图纸上可以使用不同的线型表示不同的材料，如实线表示砖块铺装，虚线表示草坪等。

1.2 植物配置图：植物配置图是指将不同植物的位置和数量在平面上标示出来。

可以使用符号或图例来表示不同的植物，如圆圈表示树木，方块表示灌木等。

1.3 设备摆放图：设备摆放图是指将景观设备的位置和数量在平面上标示出来。

可以使用符号或图例来表示不同的设备，如三角形表示座椅，圆形表示垃圾箱等。

二、立面图：立面图是指将景观设计图纸的某一立面按照一定比例绘制在平面上的图件。

立面图主要包括围墙、栏杆、门窗等内容。

2.1 围墙图：围墙图是指将围墙的形式、高度、材料等信息在立面上标示出来。

可以使用不同的线型表示不同的材料，如实线表示砖墙，虚线表示铁艺栅栏等。

2.2 栏杆图：栏杆图是指将栏杆的形式、高度、材料等信息在立面上标示出来。

可以使用符号或图例来表示不同的栏杆，如X形表示金属栏杆，直线表示木质栏杆等。

2.3 门窗图：门窗图是指将门窗的形式、颜色、材料等信息在立面上标示出来。

可以使用符号或图例来表示不同的门窗，如圆圈表示窗户，方块表示门等。

三、剖面图：剖面图是指将景观设计图纸的某一剖面按照一定比例绘制在平面上的图件。

剖面图主要包括地势、水体、植物、建筑等内容。

3.1 地势剖面图：地势剖面图是指将不同地势的高度、形状等信息在剖面上标示出来。

可以使用等高线或虚线来表示不同的地势，如实线表示山坡，虚线表示平地等。

3.2 水体剖面图：水体剖面图是指将水体的形状、深度等信息在剖面上标示出来。

景观施工图规范景观施工图是指基于设计方案和施工图纸所进行的一种图纸规划和安排，在进行景观建设时，起到明确施工内容、工艺和流程的作用。

景观施工图的编制需要遵循一定的规范和标准，以确保施工图的准确性和施工质量。

下面将从设计内容、图纸要求和施工安全等方面详细介绍景观施工图的规范。

1. 设计内容景观施工图应包含设计方案的全部内容，包括景观造型、植物配置、材料选择、设备设置等。

施工图要考虑景观元素的位置、数量和比例关系，使其与整体空间协调统一。

同时，施工图要明确景观元素的尺寸、颜色、质地等，以便施工人员正确理解和执行。

施工图还应包含景观工程的分部分项工程和工程量清单，以便进行工程施工和预算。

2. 图纸要求施工图应具备标准化、规范化和易于理解的特点。

图纸要求使用国家规定的图纸标准和符号，并注明比例尺。

图纸要清晰、细致地表达景观设计的各个方面，包括造型、材料、植物、结构等。

图纸要有相关的注释和说明，以便施工人员理解和操作。

图纸要合理布局，题目和图例要清晰可辨，以方便查找和翻阅。

3. 施工安全景观施工图要充分考虑施工安全因素，确保施工人员的安全。

图纸要标明施工过程中可能存在的危险因素和安全措施，比如施工现场的防护措施、作业人员的个人防护用品等。

图纸还要考虑到景观元素的稳定性和抗风压能力，保证在极端天气条件下的安全性。

此外，施工图还要明确施工队伍的组织结构和责任分工，确保施工过程的有序进行。

4. 建筑施工景观施工图还要针对不同的材料和结构进行具体的施工方法和步骤的规划，以便施工人员正确操作。

对于特殊材料和工艺，施工图还要注明施工要求和细节，保证施工质量。

景观施工图还要注明检查和验收的标准和程序，以便监理人员进行检查和验收。

施工图还要考虑到建设期和维护期的变化，设计合理的施工顺序和施工流程，使景观工程能够顺利进行和维护。

综上所述，景观施工图是景观建设的重要文件，具有规范施工、保证质量和安全的作用。

景观施工图的编制需要充分考虑设计内容、图纸要求和施工安全等方面，以确保景观工程的顺利进行和施工质量的保证。

园林景观施工图各图总结园林景观施工图主要包括平面设计图、立面设计图、剖面设计图和节点设计图。

这些图纸是园林景观施工的重要工作文件，用于指导施工人员进行具体的工程实施，保证最终的园林景观效果符合设计要求。

平面设计图是园林景观施工图的重要部分，主要用于描述整个景观区域的布局和功能划分。

平面设计图包括园林基础设施的布置，道路、广场、草坪、花坛、喷泉、雕塑等景观元素的位置和形状等。

平面设计图需要充分考虑人流、车流、绿化、排水等因素，确保景观区域的安全和舒适性。

立面设计图是园林景观施工图中的另一个重要内容，主要用于展示景观元素的立面形象和细节。

立面设计图包括建筑物的立面形象、景墙、栏杆、护坡、喷泉、雕塑等景观元素的立面形象和细节。

立面设计图需要注意景观元素的材料、颜色、纹理等细节，确保景观元素的质感和美观性。

剖面设计图是园林景观施工图中的另一个重要内容，主要用于展示景观元素的纵向形象和关系。

剖面设计图包括地形的剖面、道路和广场的剖面、水体的剖面、绿化植物的剖面等。

剖面设计图需要充分考虑景观元素的高度、形状和植物的生长特点，确保景观元素的立体感和协调性。

节点设计图是园林景观施工图中的另一个重要内容，主要用于展示景观元素的连接和节点细节。

节点设计图包括景墙和栏杆的节点、道路和广场的节点、雕塑和景观元素的节点等。

节点设计图需要充分考虑连接的材料、形式和细节，确保连接的稳固性和美观性。

总结来说，园林景观施工图主要包括平面设计图、立面设计图、剖面设计图和节点设计图。

平面设计图用于指导景观区域的布局与功能划分；立面设计图用于展示景观元素的立面形象和细节；剖面设计图用于展示景观元素的纵向形象和关系；节点设计图用于展示景观元素的连接和节点细节。

这些图纸共同组成了园林景观施工图，为园林景观施工提供了具体的工作指导，保证了最终的施工效果符合设计要求。

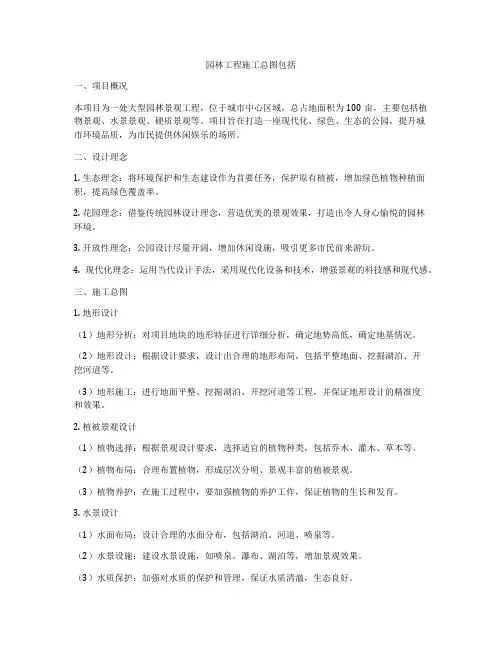

园林工程施工总图包括一、项目概况本项目为一处大型园林景观工程，位于城市中心区域，总占地面积为100亩，主要包括植物景观、水景景观、硬质景观等。

项目旨在打造一座现代化、绿色、生态的公园，提升城市环境品质，为市民提供休闲娱乐的场所。

二、设计理念1. 生态理念：将环境保护和生态建设作为首要任务，保护原有植被，增加绿色植物种植面积，提高绿色覆盖率。

2. 花园理念：借鉴传统园林设计理念，营造优美的景观效果，打造出令人身心愉悦的园林环境。

3. 开放性理念：公园设计尽量开阔，增加休闲设施，吸引更多市民前来游玩。

4. 现代化理念：运用当代设计手法，采用现代化设备和技术，增强景观的科技感和现代感。

三、施工总图1. 地形设计（1）地形分析：对项目地块的地形特征进行详细分析，确定地势高低，确定地基情况。

（2）地形设计：根据设计要求，设计出合理的地形布局，包括平整地面、挖掘湖泊、开挖河道等。

（3）地形施工：进行地面平整、挖掘湖泊、开挖河道等工程，并保证地形设计的精准度和效果。

2. 植被景观设计（1）植物选择：根据景观设计要求，选择适宜的植物种类，包括乔木、灌木、草本等。

（2）植物布局：合理布置植物，形成层次分明、景观丰富的植被景观。

（3）植物养护：在施工过程中，要加强植物的养护工作，保证植物的生长和发育。

3. 水景设计（1）水面布局：设计合理的水面分布，包括湖泊、河道、喷泉等。

（2）水景设施：建设水景设施，如喷泉、瀑布、湖泊等，增加景观效果。

（3）水质保护：加强对水质的保护和管理，保证水质清澈，生态良好。

4. 硬质景观设计（1）硬质材料选择：选择适宜的硬质材料，如石材、砖瓦等，用于景观工程的施工。

（2）硬质构筑物建设：建设硬质构筑物，如假山、石桥、雕塑等，增加景观特色。

（3）硬质设施维护：加强硬质设施的维护，定期检查修整，保证景观设施的完好。

5. 灯光设计（1）灯光布局：设计合理的灯光分布方案，照明设计要满足夜间游园需求。

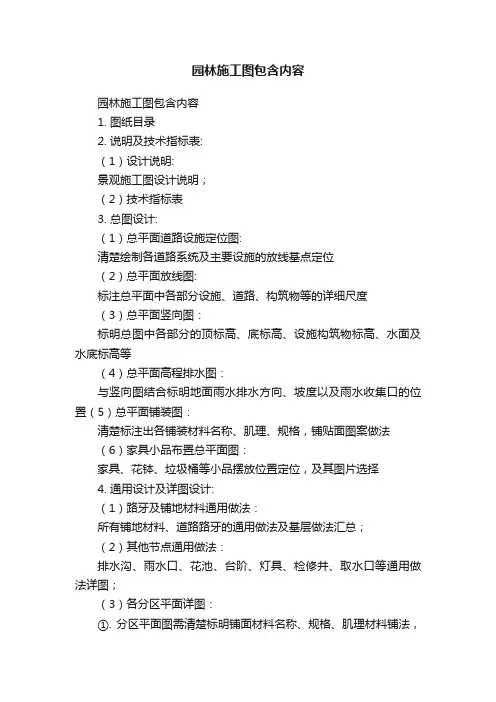

园林施工图包含内容园林施工图包含内容1. 图纸目录2. 说明及技术指标表:（1）设计说明:景观施工图设计说明；（2）技术指标表3. 总图设计:（1）总平面道路设施定位图:清楚绘制各道路系统及主要设施的放线基点定位（2）总平面放线图:标注总平面中各部分设施、道路、构筑物等的详细尺度（3）总平面竖向图：标明总图中各部分的顶标高、底标高、设施构筑物标高、水面及水底标高等（4）总平面高程排水图：与竖向图结合标明地面雨水排水方向、坡度以及雨水收集口的位置（5）总平面铺装图：清楚标注出各铺装材料名称、肌理、规格，铺贴面图案做法（6）家具小品布置总平面图：家具、花钵、垃圾桶等小品摆放位置定位，及其图片选择4. 通用设计及详图设计:（1）路牙及铺地材料通用做法：所有铺地材料、道路路牙的通用做法及基层做法汇总；（2）其他节点通用做法：排水沟、雨水口、花池、台阶、灯具、检修井、取水口等通用做法详图；（3）各分区平面详图：①. 分区平面图需清楚标明铺面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，特别是转角处材料交接，所有铺贴材料需与总平面图交圈；②. 地面铺装排水放坡方向，坡度比例需表述清楚，雨水收集口位置安排需与总图交圈；③. 竖向、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；④. 平面图必须索引回总平面图，关于细部节点需索引到后续立面及细部详图。

（4）各分区立（剖）面详图:①. 分区立（剖）面图需清楚标明贴面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，特别是转角处材料交接，所有贴面材料需与总平面图交圈；②. 标高、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；③. 立（剖）图必须索引回总平面图，关于细部节点部分需往下索引到后续细部详图节点及相关图纸。

（5）各分区细部详图：①. 对各种材料名称、规格、肌理材料铺法，铺面交接做法细节需清楚详细的要求；②. 细部尺寸标注详细完整，各种倒角、异形材料的详细尺寸不可遗漏；③. 细部图图必须索引回景观平面详图或立（剖）面详图。

园林景观施工图各图总结范本园林景观施工图是指在设计师的指导下，根据园林景观设计方案，制作出的用于指导施工人员进行园林景观施工的图纸。

园林景观施工图的编制是园林景观设计与施工实施的重要一环，它不仅能够确保施工质量，还可以提高施工效率，将设计理念转化为具体的施工工作。

园林景观施工图主要包括平面图、剖面图、组详图、绿化图等各个图纸。

下面给出园林景观施工图各图的总结范本，希望能够帮助读者更好地理解和使用园林景观施工图。

一、平面图平面图是园林景观施工图的基础，它采用平面投影的方式，将设计方案中的各项要素以二维的形式展示出来，包括园区的布局、道路的划分、建筑物的放置以及植物的种植等。

在绘制平面图时，需要标注各个要素的位置、尺寸、材料等信息，以便施工人员能够准确地进行施工。

二、剖面图剖面图是通过将设计方案中的某一部分进行垂直切割，以展示其内部结构和细节。

在园林景观设计中，剖面图主要用于展示地形、建筑物、水体等要素的高度和形状，以及各个要素之间的关系。

在绘制剖面图时，需要详细标注高程、坡度、材料等信息，以便施工人员能够按照设计要求进行施工。

三、组详图组详图用于展示园林景观中的各个组成部分的具体细节。

例如，如果设计中包括花坛、雕塑、喷泉等元素，那么组详图将展示这些元素的形状、尺寸、材料等信息。

组详图通常需要进行等比例放大，以展示细节，并标注相关的尺寸和样式要求。

四、绿化图绿化图是园林景观施工图的重要组成部分，它用于展示园区中的植物种植布局。

在绿化图中，需要标注植物的品种、数量、位置等信息，以及植物的生长特点和对环境的要求。

绿化图通常采用比例尺绘制，以便施工人员能够准确地进行植物的种植和养护工作。

通过以上几种不同类型的图纸，园林景观施工图可以全面、准确地展示设计方案中的各项要素，为施工人员提供了具体的指导。

当然，园林景观施工图的编制还需要根据具体项目的要求和设计师的要求进行调整和补充。

总的来说，园林景观施工图的编制是园林景观设计与施工实施的重要一环，它能够确保施工质量，提高施工效率，并将设计理念转化为具体的施工工作。

景观所施工图图纸目录内容扉页：一.设计人员名单、签字图纸：简单规定ML 目录SM 说明YCZ 园林初步总图YSZ 园林施工总图YCA 园林A区初步图YSA 园林A区施工图TY 通用图纸YSC（S）园林给排水初步（施工）图YDC（S）园林电气初步（施工）图YJC（S）园林结构初步（施工）图二.设计说明初步（施工图）设计说明：设计依据、设计概况、园建细则、园水、园电、园结构。

（YX）完成三.总图1、景观绿化总平面图包含：1.1、项目基本信息。

1.2、周边概况。

1.3、风玫瑰、指北针、指标放（右侧）。

以上等内容以施工图审查总平内容为准。

2、竖向标高及排水图包含：2.1、道路、建筑出入口、控制标高；水景、水面、水底标高；构建筑物顶标高；土壤等高线标高；树池、景墙等完成面标高。

TS：土壤 WL：水表面 WT：水底标高 FL：完成面标高2.2、道路、场地、雨水口位置；排水方向及坡度值；水景出水口、排水口、溢水口位置。

（以上等采用固定图形标识）。

3、总平尺寸及坐标定位图尺寸定位要求找固定基准点，对重要节点的圆心、直角进行坐标定位，建筑构筑物采用底平面，主道路采用中心线定位。

4、总平网格定位图4.1、网格采用2M×2M。

4.2、网格线型采用L﹣网格粗、L﹣网格红两种表示。

4.3、网格寻找一个固定点作为基点，做为（o、o）点，标明坐标，o点所处的X、Y轴网格为X o、Y o，往正负方向分别为（X1,﹣X1）(Y1，﹣Y1)。

5、总平索引图5.1、无须分区的项目，采用节点及剖面，直接索引。

索引采用偏45°索引。

5.2、分区索引，采用分区表示。

5.3、建筑采用顶平面图。

5.4、采用绿地填充和铺装填充，存在文字标注，去除其它类如尺寸标注方式。

6、总平铺装图6.1、总平标明基本平面上采用的所有材料的规格、色彩及面层加工式，采用例如：400×400×50，淡黄色满枝面花岗岩。

6.2、铺装总平细致到各种铺装的分隔线，无须标明每块铺装的规格。
