园林施工图包含内容

园林景观总平面施工图绘制园林景观总平面施工图,由园林设计师负责绘制,是地形测绘图、建筑设计总平面图、景观设计(硬景)总平面图、种植设计(软景)总平面图等内容的集合。

总平面图一般附有比例、指北针或风玫瑰、技术经济指标、各种图谱和表格等。

当总平面的内容较多和图面复杂难辨时,可以对其场地进行进一步的分区和分级制图。

一、总平面施工图绘制总平面图中既有地形测绘图,也包括由园林设计师设计和绘制的需要施工的所有内容,如图2.23所示。

总平面里的尺寸和高程的度量单位都是“米”。

图2.23 景观施工图总平面(谭姝曼绘制)二、竖向设计图绘制竖向设计图,必须有原有的地形测绘图、设计的车行道关键点(道路中心线的起始点、转折点、交汇点、变坡点等)的空间位置、道路宽度、断面形式、中心线、道路纵坡、关键点之间的水平距离、缘石半径等;应有人行道的宽度、地面关键点的设计高程和坐标、地面的坡向、微地形设计的等高线及相对标高、建筑室内外的设计高程(绝对标高即海拔高度)等;应有其他如挡土墙、水沟、小桥、涵洞、水池、围墙等施工内容的大小、形状与位置标注,如图2.24所示。

图2.24 竖向设计图三、景观网格放样图景观网格放样图是施工的主要依据,其作用是精确定位设计内容在场地的位置。

景观网格放样图的绘制要点如下:①方格网大小:根据项目的不同,所用方格网的大小也不同。

一般来说,施工范围越大,所用网格尺寸越大(前提是定位准确)。

常用景观工程放样网格的大小范围在1 m×1 m至20 m×20 m之间,大小尺寸套用,一般大格为10 m×10 m,内中为1 m×1 m小格。

大尺寸网格线用粗线区别。

网格应全面覆盖场地的施工范围。

②网格的坐标:网格本身先要精确定位,一般是在现场选定一个永久的明显的标志,作为网格的坐标原点(基准点),通过这点绘制纵横向的基轴线,再按网格大小尺寸绘制出网格,并标注基点和基轴的测量坐标(地形图的坐标值)。

浅谈园林施工图园林施工图是园林设计的重要组成部分，它不仅反映了设计师的创意和思想，也指导着园林施工的过程。

本文将探讨园林施工图的基本知识和绘制技巧，希望对大家有所帮助。

一、园林施工图的基本概念园林施工图是指用图形符号和文字说明来表达园林设计意图的图纸。

它包括平面图、立面图、剖面图和效果图等，是园林施工的指导性文件。

二、园林施工图的设计原则园林施工图的设计应遵循安全、经济、美观、实用的原则。

具体来说，设计应符合国家相关法规和标准，确保施工安全；同时要合理使用材料和资源，降低成本；注重美观性，提高园林的观赏价值；还要考虑实用性，满足人们对园林的各种需求。

三、园林施工图的绘制流程和步骤园林施工图的绘制流程一般包括以下几个步骤：1、场地规划：确定场地的地形、地貌、植被和建筑物等要素，进行合理的布局和安排。

2、建筑构造：绘制园林中的建筑物、构筑物和设施等，包括其平、立、剖面图及结构形式等。

3、植物配置：根据场地的气候、土壤等条件，合理安排植物的种类、数量、种植方式和配置形式等。

4、硬质装饰：包括园路、景墙、花坛、水池等硬质景观的设计和绘制。

5、灯光设计：确定园林照明的方式、位置、颜色和照度等，绘制相应的灯光布置图。

四、园林施工图的技巧总结根据实际经验，以下是一些园林施工图的绘制技巧和注意事项：1、色彩搭配：注重色彩的协调和对比，根据设计原则选择合适的颜色搭配。

2、构图布局：合理运用构图法则，如统一、对称、均衡等，使图纸更具美观性。

3、细节处理：对图纸中的细节部分进行精细处理，如标注尺寸、材料说明等，确保信息的准确性。

4、图表展示：利用图表、效果图等形式来表达设计意图，提高图纸的可读性和说服力。

五、结论园林施工图作为园林设计的重要组成部分，对于园林作品的实现和品质有着至关重要的影响。

通过了解和掌握园林施工图的基本知识和绘制技巧，我们能够更好地理解设计师的创意和思想，推动园林施工的顺利进行，同时提高园林作品的品质和观赏价值。

详细注明装饰用料、颜色和做法、施工要求。
02
03
04
需要标注的标高。
建筑详图的主要内容包括：
六、建筑透视图
主要表现建筑物及配景的空间透视效果，它能够更形象、直观地表达建筑形体的外貌特征及设计效果。
图8-17 茶室透视图
建筑透视图配景
园林建筑透视图所表达的内容应以建筑为主，配景为辅。配景应以总平面图的环境为依据，为避免遮挡建筑物，配景可有取舍，建筑透视图的视点一般应选择在游人集中处。
04
建筑工程施工图：是表示建筑的总体布局、外部造型、内部布置、细部构造、内外装饰以及一些固定设备、施工要求等的图样。
概述
一、建筑总平面图及施工总说明
（一）建筑的表现方法
（a）建筑布点
（b）山麓明珠楼建筑群
图8-1 广州白云山风景区建筑布点
抽象轮廓法：常用于导游示意图。 涂实法：将建筑物涂黑；适用于功能分析图。 剖平法：适合表现个体建筑，常用于建筑单体设计。 平顶法：适合表现古建筑较多的建筑总平面图。
作用：建筑平面图是建筑设计中最基本的图纸，常用于表现建筑方案，并为以后的详细设计提供依据。
是水平全剖面图，
剖切平面位于窗台上方的水平面。
二、园林建筑平面图
建筑平面图（图8—6）
比例
定位轴线及编号
线型要求
（一）图示要求：
（一）图示要求
4．门、窗的画法 5．尺寸标注 所有外墙一般要标注三道尺寸。由内向外： 第一道尺寸为门 、窗洞尺寸及洞间墙尺寸。 第二道尺寸为定位轴线之间的尺寸，表示开间和进深。 第三道尺寸为外包尺寸，即房屋两端门外墙面之间的尺寸。平面图还应注明室内外地面、楼台阶顶面的标高，均为相对标高，一般底层室内地面为标高零点，标注为±0.00。 6．绘制指北针、剖切符号、注写图名、比例等 7．编制设计说明

仔细读取细节信息，如园林 师技术细节、材质标记、尺 寸和位置。
常见的施工图错误及如何避免
1
测量误差
使用正确施工图中的错误可能会导致设计问题。建立一个流畅的审核系统可以检查和更正 问题。
3
材料错误
选择正确的材料是施工图的重要部分之一。定期更新供应商清单可以保证使用正 确的材料。
园林施工图识图
欢迎来到园林施工图识图的介绍。在这个演示中，我们将展示施工图的基础 知识、组成部分、常见错误以及如何分析和读取园林施工图。
施工图的重要性
减少错误
施工图可以帮助园林师准 确理解设计意图，从而减 少错误。
保证品质
通过确定材料和尺寸，施 工图可以帮助确保施工达 到预期的品质标准。
经济高效
施工图可以帮助规划时间 和资源，从而使得施工更 加高效率。
展示园林设计的污水和排水管道的图纸。
展示园林设计的特定区域的细节的图纸。
常见的园林施工图
平面图
景观设计平面图的例子。
升降图
景观设计升降图的例子。
水景设计图
水景设计图的例子。
施工图的读取与分析
分析图例
仔细阅读图例，理解符号和 标记的含义。
确认比例尺
比较图中的比例尺和实地， 以确保比例尺准确。
细节信息
施工图基础知识
1
比例尺
施工图上的所有内容都必须与比例尺相符。
2
标注
施工图必须包括尺寸、材料、位置和符号等标注信息。
3
平面图与升降图
平面图展示了园林设计的平面，而升降图显示了设计的立体部分。
施工图的组成部分
1 平面图
展示整个设计平面的明确图纸。
2 基础图
展示园林设计的基础部分的图纸。

园林景观施工图各图总结园林景观施工图主要包括平面设计图、立面设计图、剖面设计图和节点设计图。

这些图纸是园林景观施工的重要工作文件，用于指导施工人员进行具体的工程实施，保证最终的园林景观效果符合设计要求。

平面设计图是园林景观施工图的重要部分，主要用于描述整个景观区域的布局和功能划分。

平面设计图包括园林基础设施的布置，道路、广场、草坪、花坛、喷泉、雕塑等景观元素的位置和形状等。

平面设计图需要充分考虑人流、车流、绿化、排水等因素，确保景观区域的安全和舒适性。

立面设计图是园林景观施工图中的另一个重要内容，主要用于展示景观元素的立面形象和细节。

立面设计图包括建筑物的立面形象、景墙、栏杆、护坡、喷泉、雕塑等景观元素的立面形象和细节。

立面设计图需要注意景观元素的材料、颜色、纹理等细节，确保景观元素的质感和美观性。

剖面设计图是园林景观施工图中的另一个重要内容，主要用于展示景观元素的纵向形象和关系。

剖面设计图包括地形的剖面、道路和广场的剖面、水体的剖面、绿化植物的剖面等。

剖面设计图需要充分考虑景观元素的高度、形状和植物的生长特点，确保景观元素的立体感和协调性。

节点设计图是园林景观施工图中的另一个重要内容，主要用于展示景观元素的连接和节点细节。

节点设计图包括景墙和栏杆的节点、道路和广场的节点、雕塑和景观元素的节点等。

节点设计图需要充分考虑连接的材料、形式和细节，确保连接的稳固性和美观性。

总结来说，园林景观施工图主要包括平面设计图、立面设计图、剖面设计图和节点设计图。

平面设计图用于指导景观区域的布局与功能划分；立面设计图用于展示景观元素的立面形象和细节；剖面设计图用于展示景观元素的纵向形象和关系；节点设计图用于展示景观元素的连接和节点细节。

这些图纸共同组成了园林景观施工图，为园林景观施工提供了具体的工作指导，保证了最终的施工效果符合设计要求。

园林景观施工图有哪些基本内容园林景观施工图有哪些基本内容施工图尺寸和高程均以米为单位，要写到小数点后两位。

施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。

在初步设计批准后，进行施工图设计。

施工图设计文件包括施工图、文字说明和预算。

施工图尺寸和高程均以米为单位，要写到小数点后两位。

施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。

有两个以上专业工种在同一地段施工，需要有施工总平面图，并经过审核会签，在平面尺寸关系和高程上取得一致。

在一个子项目内，各专业工种要同时按照专业规范进行审核会签。

1．施工总平面图（1）应以详细尺寸或坐标标明各类园林植物的种植位置、构筑物、地下管线位置、外轮廓。

（2）施工总平面图中要注明基点、基线。

基点要同时注明标高。

（3）为了减少误差，整形式平面要注明轴线与现状的关系；自然式道路、山丘种植要以方格网为控制依据。

（4）注明道路、广场、台承、建筑物、河湖水面飞地下管沟上皮、山丘、绿地和古树根部的标高，它们的衔接部分亦要作相应的标注。

（5）图的比例尺为1:100-1:500,,2．种植施工图（1）平面图①在图上应按实际距离尺寸标注出各种园林植物品种、数量。

②标明与周围固定构筑物和地上地下管线距离的尺寸。

③施工放线依据。

④自然式种植可以用方格网控制距离和位置，方格网用2 米x2 米一10 米x10 米，方格网尽量与测量图的方格线在方向上一致。

⑤现状保留树种，如属于古树名木，则要单独注明。

⑥图的比例尺为1:100 --:500 o（2）立面、剖面图①在竖向上标明各园林植物之间的关系、园林植物与周围环境及地上地下管线设施之间的关系。

②标明施工时准备选用的园林植物的高度、体型。

③标明与山石的关系。

④图的比例尺为1:20- 1:50. （3）局部放大图①重点树丛、各树种关系、古树名木周围处理和覆层混交林种植详细尺寸。

一套完整景观绿化施工图（园林土建、节点小品、植物种植和水电图）景观施工图分土建、植物、水电三个部分。

一般参加工作绘制施工图是从土建开始画起到，如果你的专业是园林或相关专业，学习过植物、对植物的习性有所了解，可以尝试做植物配置。

园林景观施工图分类：园林土建施工图：目录、设计说明总图部分：总索引图：把整体分为几大块，标好索引，为后面分区图详细标注作指引，若项目面积比较小，可不用做分区索引，直接在总图里详细标注。

竖向设计图：为高程施工依据，只要把大部分的标高标出来就好了，台阶走向，大的排水坡度。

有的小细节可以在详图，如台阶，只标上下两端的标高，中间梯步可以不用标，或在详图标，以如花池，只标花池所在地面的标高，而花池有多高可以在花池详图里标。

定位图：一般为方格网放线，在主要角点位置标出坐标即可，如花架位置定位只标一角或两角的坐标，其他的角可以根据花架尺寸来定位。

尺寸放线图：除了定位坐标外，剩下就由尺寸来完成放线，总的来说，定位图标大方位，定大位置，而尺寸放线图标小细节。

铺装设计图：对总体铺装设计布置，什么地方面是什么铺装，一一在平面图标出来，作为后面铺大样的索引。

总图通常情况下有这些，遇到特殊的项目还可适当加其他的图类。

详图部分：分区详图：大面积的项目，在总平面图不好标注的情况下要分区标注，让图纸标注清晰明白。

一般标尺寸、小品位置。

小品详图：平面、立面、剖面、平立剖面中比较细的节点要放大来标注，基础做法等，还附上简单的说明（不好用图纸来表达的情况下）。

铺装大样：铺装平面图，铺装断面图，纹理样式、铺法、规格大小、材料等都要标注。

植物施工图：目录、设计说明、苗木表总索引图：植物和大部小品建筑物标注出来。

植物放线图：一般是方格网放线、定位大乔木和灌木色带大体位置，标坐标。

乔木平面图：把灌木隐藏、只留乔木，标注植物名称、数量等信息。

灌木平面图：把乔木隐藏，只留灌木，标注植物名称、面积或数量等信息，有的植物布局比较拥挤，还要把地被植物单独做一张平面图。

施工图的重要性
指导施工过程
施工图是园林景观工程施工的指导 性文件，能够明确施工方案和细节 ，避免施工过程中的失误。
提高工程质量
施工图能够明确景观工程的设计要 求和细节，为施工提供详细的指导 ，从而提高工程质量。
降低工程成本
通过施工图的优化设计，可以降低 工程成本，提高工程效益。
保证工程进度
施工图能够为施工提供明确的进度 计划，保证工程按时完成。
园林景观工程施工图
xx年xx月xx日
目录
• 概述 • 施工图的分类 • 施工图的阅读与理解 • 施工图的审核与完善 • 施工图的绘制技巧 • 工程实例分析
01
概述
工程图纸简介
工程图纸的种类
园林景观工程施工图分为总图、平面图、立面图、剖面图和 节点详图等。
工程图纸的作用
用于指导施工过程，明确景观工程的具体实施方案和细节。
内容
种植设计图应标注出各类植物的名称、规格、数量、种植位 置，以及植物搭配和排列的方式。
建筑小品设计图
定义
建筑小品设计图是反映园林景观工程中建筑和小品设施的图纸，包括亭子、 廊架、景墙、花架、雕塑等建筑和小品的设计。
内容
建筑小品设计图应标注出各类建筑和小品设施的平面位置和尺度，以及立面 造型和细部构造。
图纸的组成
总图
平面图
立面图
剖面图
节点详图
包括园林景观工程的总 体布局、地形、地貌、 水体、园路、植物、小 品等内容。
展示景观工程的水平面 布局，包括地形起伏变 化、水体形状、道路和 广场等。
展示景观工程的垂直面 布局，包括地形、建筑 、墙体等。
展示景观工程的内部构 造，包括地形、建筑、 墙体等。

3.文字阐明
• 针对整个工程需要阐明旳问题，如:设计根据、材料数量、 规格及其他要求。
详细内容
• 1. 设计根据及设计要求：应注明采用旳原则图集及根据 旳法律规范。
• 2. 设计范围。
• 3. 标高及标注单位：应阐明图纸文件中采用旳标注单位， 采用旳是相对坐标还是绝对坐标，如为相对坐标，须阐 明采用旳根据以及与绝对坐标旳关系。
• 施工坐标网格应以细实线绘制，一般画成 100M×100M或者50×50M旳方格网，当然 也能够根据需要调整，如图4-1中采用旳 就是30M×30M旳网格，对于面积较小旳场 地能够采用5M×5M或者10M×10M旳施工坐 标网。
5.坐标标注
坐标宜直接标注在图上，如图面无 足够位置，也可列表标注，如坐标 数字旳位数太多时，可将前面相同 旳位数省略，其省略位数应在附注 中加以阐明。
施工总平面图中旳坐标、标高、距离 宜以米为单位，并应至少取至小数点 后单位，应另 加阐明。
建筑物、构筑物、铁路、道路方位 （或方向角）和铁路、道路转向角旳度数， 宜注写到秒，特殊情况，应另加阐明。
道路纵坡度、场地平整坡度、排水 沟沟底纵坡度宜以百分计，并应取至小数 点后一位，不足时以 0补齐。
• 相对标高是以某水平面为起始点来计 算高度旳，多用在个体建筑图样上， 以细实线空心倒三角形来表达。在立 面图和剖面图中，能够标注旳部分引 出水平延伸线
• 6.坐标网格
放线是园林施工中非常主要旳工作之一， 它体现着园路、广场、水域和其他园林 要素旳本身形状，以及在施工场地旳平 面布局。园路多变旳形式，以及水体等 不规则形状旳建筑就是靠放线来精确旳。
• 坐标分为测量坐标和施工坐标。测量坐标为绝 对坐标，
测量坐标网应画成交叉十字线，坐标 代号宜用“X、Y”表达。施工坐标为相 对坐标，相对零点宜一般选用已经有建 筑物旳交叉点或道路旳交叉点，为区别 于绝对坐标，施工坐标用大写英文字母 A、B表达。

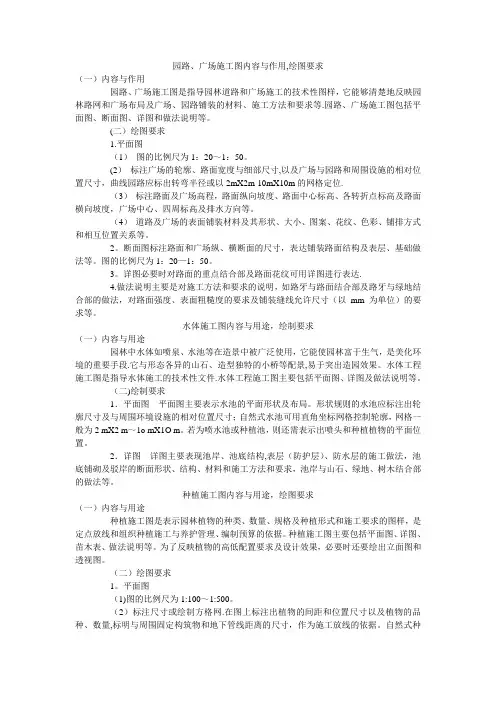

园路、广场施工图内容与作用,绘图要求（一）内容与作用园路、广场施工图是指导园林道路和广场施工的技术性图样，它能够清楚地反映园林路网和广场布局及广场、园路铺装的材料、施工方法和要求等.园路、广场施工图包括平面图、断面图、详图和做法说明等。

(二）绘图要求1.平面图（1）图的比例尺为1：20～1：50。

(2）标注广场的轮廓、路面宽度与细部尺寸,以及广场与园路和周围设施的相对位置尺寸，曲线园路应标出转弯半径或以2mX2m-10mX10m的网格定位.（3）标注路面及广场高程，路面纵向坡度、路面中心标高、各转折点标高及路面横向坡度，广场中心、四周标高及排水方向等。

（4）道路及广场的表面铺装材料及其形状、大小、图案、花纹、色彩、铺排方式和相互位置关系等。

2。

断面图标注路面和广场纵、横断面的尺寸，表达铺装路面结构及表层、基础做法等。

图的比例尺为1：20—1：50。

3。

详图必要时对路面的重点结合部及路面花纹可用详图进行表达.4.做法说明主要是对施工方法和要求的说明，如路牙与路面结合部及路牙与绿地结合部的做法，对路面强度、表面粗糙度的要求及铺装缝线允许尺寸（以mm为单位）的要求等。

水体施工图内容与用途，绘制要求（一）内容与用途园林中水体如喷泉、水池等在造景中被广泛使用，它能使园林富于生气，是美化环境的重要手段.它与形态各异的山石、造型独特的小桥等配景,易于突出造园效果。

水体工程施工图是指导水体施工的技术性文件.水体工程施工图主要包括平面图、详图及做法说明等。

（二)绘制要求1．平面图平面图主要表示水池的平面形状及布局。

形状规则的水池应标注出轮廓尺寸及与周围环境设施的相对位置尺寸；自然式水池可用直角坐标网格控制轮廓，网格一般为2 mX2 m～1o mX1O m。

若为喷水池或种植池，则还需表示出喷头和种植植物的平面位置。

2．详图详图主要表现池岸、池底结构,表层（防护层）、防水层的施工做法，池底铺砌及驳岸的断面形状、结构、材料和施工方法和要求，池岸与山石、绿地、树木结合部的做法等。

2、墙体
墙体是景墙的主体骨架部 件。为了加强墙体的刚度， 墙体中间常设墙垛，墙垛 的间距为 2400~3600mm。墙垛 的平面尺寸为 370mm×370mm、 490mm×370mm、 490mm× 490mm等几 种。 墙体的高度一般为 2200~3200mm，厚度 常为120、180、 240mm等几种。
园林施工的基本构造
园林建筑的基本构造
景墙 园林与铺地 楼道与楼梯 花架 廊 亭 石景与水景
一、景墙
景墙，在园林建筑中，作 为分割空间，直接作为景 物欣赏的墙。景墙一般不 能承受自身质量外的荷载。 分类：园林围墙、园中墙、 建筑物内墙 结构：基础、墙体、顶饰、 墙面饰、墙面窗洞
1、墙基础
墙基础是景墙 的地下 部分，墙基础直接安 置于地基上。其作用 就是把墙的自重及相 应的荷载传至地基。 墙基础的埋置深度一 般为500mm左右，常 将耕植土挖除，将老 土夯实即可。宽度一 般为500—700mm， 其宽度随墙身的高度 增加而变宽。墙基础 一般由垫层、大放脚、 基础墙、墙梁所组成。
墙洞口装饰，指的是景墙上开设的门洞口，窗洞口及其他洞 口上的装饰构造做法。
6、墙体变形缝
为适应墙体变形需要而设置的构造措施缝，叫做变形缝。在景墙 中，一般设置温度变形缝和沉降变形缝两种。
3、顶饰
顶饰是指景墙的顶部装饰构造做法。顶饰构造处理的基本要 求有两个，一是形成一定的造型形态，以满足景观设计的要 求；二是形成良好的防水防雨构造层次，以防止水渗漏进入 墙体，达到保护墙体的目的。
4、墙面饰 墙面饰指的是景墙墙体的墙面装饰。墙面装饰一般有勾 缝、抹灰、贴面三种

园林工程施工图概念在园林工程施工图中，主要包括平面图、立面图、剖面图、大样图、细部图、节点图等内容。

其中，平面图是园林工程施工图的主体部分，它展现了园林工程的整体布局、功能区划、景观元素的位置、数量和尺寸等信息。

平面图通常包括总平面图、分平面图、细部平面图等，根据设计的要求和施工的需要，平面图需要详细地标示各种植物、构筑物、路径、水体等元素的位置和尺寸。

立面图是园林工程施工图中的另一个重要部分，它展现了园林工程在垂直方向上的构造和布局情况。

立面图通常包括正立面图、侧立面图、局部立面图等，通过立面图可以清晰地表达景观元素的高度、形态和色彩等信息，为施工方提供了立体空间的参考。

剖面图是园林工程施工图中的一个重要内容，它展现了园林工程在水平和垂直方向上的构造和布局情况。

剖面图通常包括长剖面图、短剖面图、局部剖面图等，通过剖面图可以表达景观元素的地形、地貌、植被、水体等特征，为施工方提供了构筑物、植物、土方等方面的详细信息。

大样图是园林工程施工图中的一个重要部分，它展现了园林工程中各种构筑物、植物、材料等的具体形态和尺寸。

大样图通常包括建筑大样图、植物大样图、材料大样图等，通过大样图可以清晰地表达各种元素的外观、结构、材质等特征，为施工方提供了参考和依据。

细部图是园林工程施工图中的一个重要部分，它展现了园林工程中各种构筑物、植物、设施等的细节部分。

细部图通常包括路面细部图、照明细部图、雕塑细部图等，通过细部图可以清晰地表达各种构筑物、植物、设施等的细节设计和规格要求，为施工方提供了施工和安装的具体指导。

节点图是园林工程施工图中的一个重要内容，它展示了园林工程中各种构筑物、景观元素之间的连接关系和布置方式。

节点图通常包括景观节点图、交通节点图、功能节点图等，通过节点图可以清晰地表达各种元素之间的联系和互动关系，为整个园林工程的统一性和完整性提供了保障。

总的来说，园林工程施工图是园林工程设计的具体表现形式，它包括平面图、立面图、剖面图、大样图、细部图、节点图等内容，通过这些图纸可以清晰、明确地表达设计意图，为施工方提供了施工和安装的具体指导。

园林施工图包含内容1. 图纸目录2. 说明及技术指标表:（1）设计说明:景观施工图设计说明；（2）技术指标表3. 总图设计:（1）总平面道路设施定位图:清楚绘制各道路系统及主要设施的放线基点定位（2）总平面放线图:标注总平面中各部分设施、道路、构筑物等的详细尺度（3）总平面竖向图：标明总图中各部分的顶标高、底标高、设施构筑物标高、水面及水底标高等（4）总平面高程排水图：与竖向图结合标明地面雨水排水方向、坡度以及雨水收集口的位置（5）总平面铺装图：清楚标注出各铺装材料名称、肌理、规格，铺贴面图案做法（6）家具小品布置总平面图：家具、花钵、垃圾桶等小品摆放位置定位，及其图片选择4. 通用设计及详图设计:（1）路牙及铺地材料通用做法：所有铺地材料、道路路牙的通用做法及基层做法汇总；（2）其他节点通用做法：排水沟、雨水口、花池、台阶、灯具、检修井、取水口等通用做法详图；（3）各分区平面详图：①. 分区平面图需清楚标明铺面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，特别是转角处材料交接，所有铺贴材料需与总平面图交圈；②. 地面铺装排水放坡方向，坡度比例需表述清楚，雨水收集口位置安排需与总图交圈；③. 竖向、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；④. 平面图必须索引回总平面图，关于细部节点需索引到后续立面及细部详图。

（4）各分区立（剖）面详图:①. 分区立（剖）面图需清楚标明贴面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，特别是转角处材料交接，所有贴面材料需与总平面图交圈；②. 标高、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；③. 立（剖）图必须索引回总平面图，关于细部节点部分需往下索引到后续细部详图节点及相关图纸。

（5）各分区细部详图：①. 对各种材料名称、规格、肌理材料铺法，铺面交接做法细节需清楚详细的要求；②. 细部尺寸标注详细完整，各种倒角、异形材料的详细尺寸不可遗漏；③. 细部图图必须索引回景观平面详图或立（剖）面详图。

施工图制图要求2.1施工图总体构架第一部分：封皮、目录内容：封皮、目录图号：无第二部分：总图说明内容：总图说明、施工意向与成品景观小品意向图图号：ZS第三部分：总图部分内容：总平面图、索引图、总体放线图、竖向设计等图号：ZT第四部分：详图内容：各个节点的放线详图、铺装详图、设施详图等图号：XT第五部分：建施内容：所有广场铺装做法、台阶做法、基础做法、泵坑做法、溢水口做法等图号：JS第六部分：植物施工图内容：种植总说明与苗木清单、乔灌木平面图、乔木施工图、灌木施工图图号：ZZ第七部分：给排水施工图内容：给排水总说明、给水平面图、排水平面图图号：SS第八部分：强弱电施工图内容：强弱电总说明、系统图、强电平面图、弱点平面图图号：DS2.1施工图图层设置要求拷贝施工图线形至施工图文件，文件中主要分为以下图层：1）轮廓线层：粉红色（索引颜色6）2）设计线层：咖啡色（索引颜色33）3）剖断线层：蓝色（索引颜色5）4）铺装与填充线层：灰色（索引颜色252）2.1.1平面图作图要求包括总平面图部分、节点平面图部分、大样平面图部分等1）不同场地、标高面完成面之间，通过轮廓线层（粉红色）进行区分。

例如场地与植物的区分，场地与台阶的区分，路沿石与场地的区分、种植池、构筑物与场地的区分等。

2）同一场地内，不同铺装做法之间，通过设计线层（咖啡色）进行区分。

例如铺装面与路沿石的区分、铺装收边、铺装打带等。

3）同一铺装做法内，不同铺装材质之间，通过铺装与填充层（灰色）进行区分例如铺装模数的凑定、铺装填充等。

2.1.1剖面图、立面图、侧面图作图要求1）剖段面线，使用剖断线层（蓝色）。

2）非剖断线，使用设计线层（咖啡色）。

3）填充、植物图例、人物图例，使用铺装与填充层（灰色）。

2.1图层颜色控制要求轮廓线与文字颜色：粉红色（索引颜色6）铺装线与填充颜色：灰色（索引颜色252）剖段面线颜色：蓝色（索引颜色5）其他经验教训总结1.0在蜿蜒的小区园路设计中，常以人字形铺设为宜。

园林施工图包含内容1. 图纸目录2. 说明及技术指标表:（1）设计说明:景观施工图设计说明；（2）技术指标表3. 总图设计:（1）总平面道路设施定位图:清楚绘制各道路系统及主要设施的放线基点定位（2）总平面放线图:标注总平面中各部分设施、道路、构筑物等的详细尺度（3）总平面竖向图：标明总图中各部分的顶标高、底标高、设施构筑物标高、水面及水底标高等（4）总平面高程排水图：与竖向图结合标明地面雨水排水方向、坡度以及雨水收集口的位置（5）总平面铺装图：清楚标注出各铺装材料名称、肌理、规格，铺贴面图案做法（6）家具小品布置总平面图：家具、花钵、垃圾桶等小品摆放位置定位，及其图片选择4. 通用设计及详图设计:（1）路牙及铺地材料通用做法：所有铺地材料、道路路牙的通用做法及基层做法汇总；（2）其他节点通用做法：排水沟、雨水口、花池、台阶、灯具、检修井、取水口等通用做法详图；（3）各分区平面详图：①. 分区平面图需清楚标明铺面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，特别是转角处材料交接，所有铺贴材料需与总平面图交圈；②. 地面铺装排水放坡方向，坡度比例需表述清楚，雨水收集口位置安排需与总图交圈；③. 竖向、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；④. 平面图必须索引回总平面图，关于细部节点需索引到后续立面及细部详图。

（4）各分区立（剖）面详图:①. 分区立（剖）面图需清楚标明贴面材料名称、规格、肌理材料铺法，铺面交接做法需清楚表达，特别是转角处材料交接，所有贴面材料需与总平面图交圈；②. 标高、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不可遗漏；③. 立（剖）图必须索引回总平面图，关于细部节点部分需往下索引到后续细部详图节点及相关图纸。

（5）各分区细部详图：①. 对各种材料名称、规格、肌理材料铺法，铺面交接做法细节需清楚详细的要求；②. 细部尺寸标注详细完整，各种倒角、异形材料的详细尺寸不可遗漏；③. 细部图图必须索引回景观平面详图或立（剖）面详图。

园林施工图该图纸包含：总平面定位图总平面布置图绿化总平面图壁泉水池平面图壁泉水池立面图中心广场（绿地）平面图花池组合平面图主入口及儿童游戏场平面图花架顶平面住宅入户庭院平面图以及节点详图某街头绿地景观设计全套施工图纸包括：总平面图弧型水池墙面展开装饰框大样园路铺砖旱池大样旱池铺地大样柱顶立面大样柱顶平面大样观赏花坛大样临江平台大样人行道铺装剖面大样花坛大样石墙立面栏杆大样石墙基础花饰大样拦杆-1展开大样配筋、剖面及大样图等某中心绿地景观及绿化设计图包括：中心绿地绿化平面布置图绿荫广场铺地详图平面布置图灯光及水池平面布置图屋顶花园绿化平面布置图入口广场平面图凉亭详图入口广场东立面太极广场平面图小广场及木板道详图中心绿地局部铺地详图中心绿地局部铺地详图等园建目录园建总说明总平面及竖向标高图定位网格图(看需要)铺装总平面图景观大样索引图剖面图(景点侧视图)各景观大样图.水目录给排水总说明给排水总平面图给排水水景大样索引图各水景给排水图(平面图,系统图,材料表) 3.电气目录电气总说明配电总平面图系统图材料表4.绿化目录绿化总平面图(包括苗木表)绿化定位图(网格图)景点局部绿化图(注;看需要)1.园林设计图纸是园林设计设计人员掌握园林艺术理论、设计原理、有关工程技术及制图基本知识的基础上综合运用建筑、山石、水体、道路和植物等造园要素，经过艺术构思和合理布局所绘制的专业图纸。

2.常见的园林设计图纸主要包括以下几种。

1.总体规划设计图2.竖向设计图3.园林植物种植设计图4.园林建筑单体初步设计图5.园林工程施工图（园林工程施工图的作用主要是园林工程建设过程中对施工进行指导。

主要包括：施工总平面图、种植施工图、竖向施工图、园林建筑施工图、园路广场工程施工图、假山工程施工图、水井工程施工图及园林供电施工图等。

）3.园林总图园林总图部分应包括以下内容：总平面图、分区平面图、竖向设计图、放线定位图、铺装平面图、索引图等；对于简单小型工程，可不做分区平面图，并将竖向设计图与放线平面图合并，将铺装平面图与索引图合并4.主要有：a总平面及索引图（包括各景点的名称，各景点索引，各分区索引）b竖向设计图（包括道路节点标高及各景点控制标高、道路排水坡度，场地排水坡度，等高线的绘制）c放线平面图（包括各景点的定位，道路的宽度，定位坐标，有必要时可加设方格网）d铺装总平面图（包括材料档次定位及种类确定）e植物配置图（包括乔灌木平面布置图，地被植物平面布置图，植物名录表）f分区详图（广场、水景、节点大样）g园林建筑小品（种类很多）h水施工图（目录、给排水总说明、给排水总平面图、给排水水景大样索引图、各水景i给排水图(平面图,系统图,材料表)）j电施工图（目录、电气总说明、配电总平面图、系统图、材料表）5.完整的图纸应包括：1.图纸目录2.设计说明3.总平面，分区索引图，详图索引图4.定位图5.竖向排水6.硬质铺装图7.乔木种植图，灌木种植图。

园路、广场施工图内容与作用,绘图要求（一）内容与作用园路、广场施工图是指导园林道路和广场施工的技术性图样，它能够清楚地反映园林路网和广场布局及广场、园路铺装的材料、施工方法和要求等。

园路、广场施工图包括平面图、断面图、详图和做法说明等。

（二）绘图要求1。

平面图(1) 图的比例尺为1：20～1：50。

(2) 标注广场的轮廓、路面宽度与细部尺寸，以及广场与园路和周围设施的相对位置尺寸，曲线园路应标出转弯半径或以2mX2m—10mX10m的网格定位。

(3) 标注路面及广场高程，路面纵向坡度、路面中心标高、各转折点标高及路面横向坡度，广场中心、四周标高及排水方向等。

(4) 道路及广场的表面铺装材料及其形状、大小、图案、花纹、色彩、铺排方式和相互位置关系等。

2。

断面图标注路面和广场纵、横断面的尺寸，表达铺装路面结构及表层、基础做法等。

图的比例尺为1：20—1：50。

3。

详图必要时对路面的重点结合部及路面花纹可用详图进行表达。

4。

做法说明主要是对施工方法和要求的说明，如路牙与路面结合部及路牙与绿地结合部的做法，对路面强度、表面粗糙度的要求及铺装缝线允许尺寸（以mm为单位）的要求等。

水体施工图内容与用途,绘制要求（一）内容与用途园林中水体如喷泉、水池等在造景中被广泛使用，它能使园林富于生气，是美化环境的重要手段。

它与形态各异的山石、造型独特的小桥等配景，易于突出造园效果。

水体工程施工图是指导水体施工的技术性文件。

水体工程施工图主要包括平面图、详图及做法说明等。

（二）绘制要求1．平面图平面图主要表示水池的平面形状及布局。

形状规则的水池应标注出轮廓尺寸及与周围环境设施的相对位置尺寸；自然式水池可用直角坐标网格控制轮廓，网格一般为2 mX2 m～1o mX1O m。

若为喷水池或种植池，则还需表示出喷头和种植植物的平面位置。

2．详图详图主要表现池岸、池底结构，表层（防护层）、防水层的施工做法，池底铺砌及驳岸的断面形状、结构、材料和施工方法和要求，池岸与山石、绿地、树木结合部的做法等。
