汽车制动系统(1)

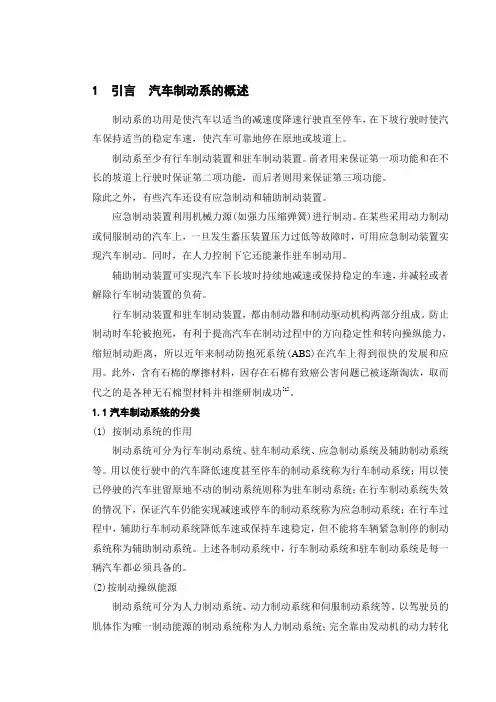

1 引言汽车制动系的概述制动系的功用是使汽车以适当的减速度降速行驶直至停车，在下坡行驶时使汽车保持适当的稳定车速，使汽车可靠地停在原地或坡道上。

制动系至少有行车制动装置和驻车制动装置。

前者用来保证第一项功能和在不长的坡道上行驶时保证第二项功能，而后者则用来保证第三项功能。

除此之外，有些汽车还设有应急制动和辅助制动装置。

应急制动装置利用机械力源(如强力压缩弹簧)进行制动。

在某些采用动力制动或伺服制动的汽车上，一旦发生蓄压装置压力过低等故障时，可用应急制动装置实现汽车制动。

同时，在人力控制下它还能兼作驻车制动用。

辅助制动装置可实现汽车下长坡时持续地减速或保持稳定的车速，并减轻或者解除行车制动装置的负荷。

行车制动装置和驻车制动装置，都由制动器和制动驱动机构两部分组成。

防止制动时车轮被抱死，有利于提高汽车在制动过程中的方向稳定性和转向操纵能力，缩短制动距离，所以近年来制动防抱死系统(ABS)在汽车上得到很快的发展和应用。

此外，含有石棉的摩擦材料，因存在石棉有致癌公害问题已被逐渐淘汰，取而代之的是各种无石棉型材料并相继研制成功[1]。

1.1汽车制动系统的分类(1) 按制动系统的作用制动系统可分为行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。

用以使行驶中的汽车降低速度甚至停车的制动系统称为行车制动系统；用以使已停驶的汽车驻留原地不动的制动系统则称为驻车制动系统；在行车制动系统失效的情况下，保证汽车仍能实现减速或停车的制动系统称为应急制动系统；在行车过程中，辅助行车制动系统降低车速或保持车速稳定，但不能将车辆紧急制停的制动系统称为辅助制动系统。

上述各制动系统中，行车制动系统和驻车制动系统是每一辆汽车都必须具备的。

(2)按制动操纵能源制动系统可分为人力制动系统、动力制动系统和伺服制动系统等。

以驾驶员的肌体作为唯一制动能源的制动系统称为人力制动系统；完全靠由发动机的动力转化图 2 双回路液压系统中的串联式双腔制动主缸 1-套；2-密封套；3-第一活塞；4-盖；5-防动圈；6、13-密封圈 7-垫片；8-挡片；9-第二活塞；10-弹簧；11-缸体；12-第二工作室 14、15-进油孔；16-定位圈；17-第一工作室；18-补偿孔；19-回油孔 图1 制动系统的组成示意图 1-前轮盘制动器；2-制动总泵；3-真空助力器；4-制动踏板机构；5-后轮鼓式制动；6-制动组合阀；7-制动警而成的气压或液压形式的势能进行制动的系统称为动力制动系统；兼用人力和发动机动力进行制动的制动系统称为伺服制动系统或助力制动系统[2]。

汽车制动系统工作原理
汽车制动系统是保证行车安全的重要装置之一。

其工作原理可以简单概括为以下几个步骤：
1. 刹车踏板踩下：当驾驶员踩下刹车踏板时，刹车系统开始工作。

驾驶员施加的力量会通过刹车踏板传递给主缸。

2. 主缸工作：主缸是制动系统的关键部件之一。

当驾驶员踩下刹车踏板时，主缸内的活塞会被驱动向前移动。

这个运动会在主缸内产生压力并通过制动液传递到制动系统的其他部件。

3. 制动液传递：制动液是一种特殊的液体，具有优秀的耐高温和耐压能力。

一旦压力加到制动液上，制动液会迅速传递到制动系统的其他部件，如制动鼓或制动盘。

4. 制动器工作：汽车制动系统根据车辆类型的不同可以分为鼓式制动系统和盘式制动系统。

- 鼓式制动系统：在鼓式制动系统中，制动液通过主缸传递到
车轮附近的制动器。

制动器内有一对制动鞋，当制动液加压后，制动鞋会向外挤压。

制动鼓的内壁会提供摩擦来减慢车轮的转动，从而实现制动效果。

- 盘式制动系统：在盘式制动系统中，制动液通过主缸传递到
车轮附近的制动器。

制动器由一个或多个刹车活塞组成，它们与车轮旋转的金属盘接触。

由于摩擦的产生，车轮的转动会慢下来。

5. 制动力调节：为了提高制动的稳定性和安全性，现代汽车制动系统通常配备了防抱死制动系统（ABS）和电子制动力分配系统（EBD）。

ABS可以通过控制制动液的压力来防止车轮抱死，从而保持车辆的操控性能。

EBD可以根据车辆状况自动调节前后轴制动力的分配。

通过以上步骤，汽车制动系统能够根据驾驶员的指令以及车辆状况实现安全高效的制动操作。

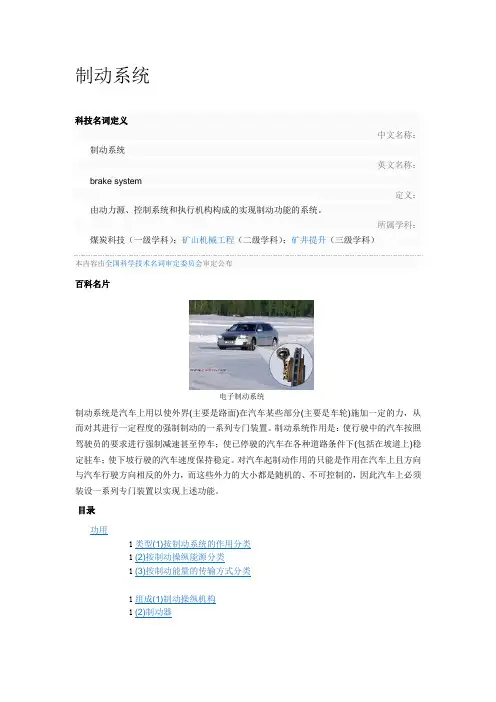

制动系统科技名词定义中文名称：制动系统英文名称：brake system定义：由动力源、控制系统和执行机构构成的实现制动功能的系统。

所属学科：煤炭科技（一级学科）；矿山机械工程（二级学科）；矿井提升（三级学科）本内容由全国科学技术名词审定委员会审定公布百科名片电子制动系统制动系统是汽车上用以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力，从而对其进行一定程度的强制制动的一系列专门装置。

制动系统作用是：使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车；使已停驶的汽车在各种道路条件下(包括在坡道上)稳定驻车；使下坡行驶的汽车速度保持稳定。

对汽车起制动作用的只能是作用在汽车上且方向与汽车行驶方向相反的外力，而这些外力的大小都是随机的、不可控制的，因此汽车上必须装设一系列专门装置以实现上述功能。

目录功用1类型(1)按制动系统的作用分类1(2)按制动操纵能源分类1(3)按制动能量的传输方式分类1组成(1)制动操纵机构1(2)制动器1原理1、一般制动系的基本结构12、制动工作原理13、制动主缸的结构及工作过程14、制动轮缸的结构及工作过程要求1维修与保养1.保证车辆制动性能良好12.怎样防止汽车侧滑1一、制动系统概述1.制动系可分为如下几类12.制动系统的一般工作原理13.轿车典型制动系统的组成1二、制动器——鼓式制动器1. 概述12．领从蹄式制动器13．单向双领蹄式制动器14．双向双领蹄式制动器15．双从蹄式制动器16．单向自增力式制动器17．双向自增力式制动器18．凸轮式制动器19．楔式制动器110．鼓式制动器小结三、制动器——盘式制动器1．概述2．定钳盘式制动器3．浮钳盘式制动器4．盘式制动器的特点四、驻车制动机构五、制动器的间隙自调装置六、制动传动装置1．机械制动传动装置2．液压传动装置七、制动助力器八、气压制动系统展开制动系统编辑本段功用·为了保证汽车安全行驶，提高汽车的平均行驶车速，以提高运输生产率，在各种汽车上都设有专用制动机构。

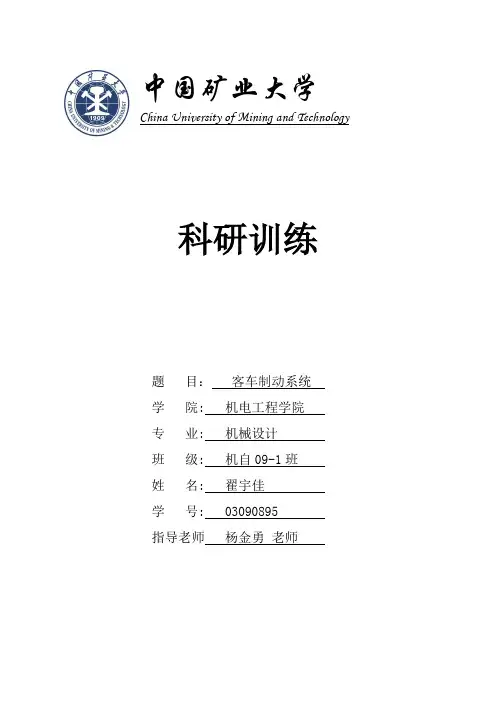

中国矿业大学China University of Mining and Technology科研训练题目：客车制动系统学院: 机电工程学院专业: 机械设计班级: 机自09-1班姓名: 翟宇佳学号: 03090895指导老师杨金勇老师一、汽车制动系统简介汽车制动系是用于使行驶中的汽车减速或停车，使下坡行驶的汽车的车速保持稳定以及使已停驶的汽车在原地（包括在斜坡上）驻留不动的机构。

汽车制动系直接影响着汽车行驶的安全性和停车的可靠性。

随着高速公路的迅速发展和车速的提高以及车流密度的日益增大，为了保证行车安全，停车可靠，汽车制动系的工作可靠性显得日益重要。

也只有制动性能良好，制动系工作可靠的汽车，才能充分发挥其动力性能。

汽车制动系至少应有行车制动装置和驻车制动装置。

行车制动装置用于使行驶中的汽车强制减速或停车，并使汽车在下段坡时保持适当的稳定车速。

驻车制动装置用于使汽车可靠而无时间限制地停住在一定位置甚至在斜坡上，它也有助于汽车在坡路上起步。

二、汽车制动系统的组成任何制动系统都有以下四个基本组成部分：1）功能装置：包括供给调节制动所需能量以及改善传能介质状态的各种零件，其中生产制动能量的部分称为制动能源。

2）控制装置：包括产生制动动作和控制动作和效果的各种部件，制动踏板机构即是最简单的一种控制装置。

3）传动装置：包括将制动能量传输到制动器的各个部件。

如制动主缸和制动轮缸。

4）制动器：产生阻碍车辆运动或运动趋势的力的部件，其中也包括辅助制动系中的缓速装置。

较为完善的制动系统还具有制动力调节装置，压力保护装置等。

三、汽车制动系统的类型1）按制动系统的功用分类（1）行车制动系统——使行驶中的汽车减低速度甚至停车的一套专门装置。

（2）驻车制动系统——使已停驶的汽车驻留原地不动的一套装置。

（3）第二制动系统——在行车制动系统失效的情况下保证汽车仍能实现减速或停车的一套装置。

（4）辅助制动系统——在汽车下长坡时用以稳定车速的一套装置。

汽车制动系统工作原理详解为了确保行车安全，汽车制动系统成为车辆中最为关键的部件之一。

它负责控制和减缓车辆速度，使车辆能够稳定地停下或减速。

本文将详细解析汽车制动系统的工作原理，包括液压制动和刹车片的协同作用，以及制动过程中的主要部件。

一、液压制动系统的作用及构成部分液压制动系统是汽车制动系统的重要组成部分，通过将驾驶员的制动操作转化为液压信号，从而实现刹车效果。

它由主缸、助力器、制动管路以及刹车器等几个关键部分构成。

1. 主缸：主缸位于驾驶舱内，通过驾驶员的制动踏板操作来产生制动信号。

当驾驶员踏下制动踏板时，主缸内液体压力增加，将制动信号传递给制动器。

2. 助力器：助力器旨在减轻驾驶员的制动操作力度。

它通过感应驾驶员的制动踏板力度变化，产生相应的助力信号，从而降低制动的难度。

3. 制动管路：制动管路是液压制动系统中连接主缸、助力器和刹车器的管道。

它起到传递制动信号和液压力的作用。

4. 刹车器：刹车器负责把液压力转换为制动力，并施加在车轮上，从而减速或停车。

它由制动卡钳、刹车盘和刹车鼓构成。

二、刹车片的作用和工作原理刹车片是汽车制动系统中非常关键的部件，它通过与刹车盘或刹车鼓的摩擦来产生制动力。

常见的刹车片包括盘式刹车片和鼓式刹车片。

1. 盘式刹车片：盘式刹车片主要应用于轿车和一些商用车上。

当驾驶员踏下制动踏板时，制动系统会产生液压力，使得刹车盘固定在车轮轴上的刹车卡钳夹紧刹车盘。

同时，刹车片与刹车盘之间的摩擦力产生制动力，使车辆减速或停车。

2. 鼓式刹车片：鼓式刹车片常用于汽车的后轮制动系统。

它由鼓式刹车盘、刹车鼓和刹车片组成。

当制动信号传递到刹车器时，刹车鼓会扩张开，使刹车片与刹车鼓内壁之间产生摩擦力，从而减速或停车。

三、制动过程中的关键部件除了液压制动和刹车片，汽车制动系统中还有一些关键部件，它们也对制动效果发挥重要作用。

1. 刹车盘和刹车鼓：刹车盘和刹车鼓是车轮中心固定的圆盘或圆筒形零件，它们承载着制动片对刹车器施加的摩擦力。

汽车制动系统设计与仿真随着现代社会发展，汽车作为我们生活中必不可少的工具，对于其安全性能的要求越来越高。

而汽车制动系统则是保障我们行驶安全的最重要的系统之一。

所以，设计出一款高效、稳定、可靠的汽车制动系统显得尤为重要。

本文将重点探讨汽车制动系统的设计与仿真。

1. 汽车制动系统的结构及作用汽车制动系统主要包括制动器、制动管路、制动液、制动辅助器和制动控制系统等。

其中，制动器分为盘式制动器和鼓式制动器两种，其中盘式制动器主要用于中高档车型，而鼓式制动器则适用于低档车型。

制动管路则是将制动器与制动液相连，起到传递制动力的作用。

制动辅助器则是帮助驾驶员较少脚力确保汽车制动效果的装置。

最后，制动控制系统则是通过传感器感知车辆运行状态，为驾驶员提供合理、安全的制动力下限。

2. 汽车制动系统的仿真汽车制动系统的仿真是通过计算机模拟来模拟实际的汽车制动情况，为汽车制动系统提供设计安全性能。

通常采用AMESim、MATLAB等仿真软件进行仿真模拟。

而利用仿真能够准确的反映出制动系统的运行情况，有效帮助设计师优化和调整汽车制动系统。

3. 汽车制动系统设计要点（1）盘式制动器的设计盘式制动器是较高档车型采用的制动器，其优点是制动稳定性好、磨损较慢、散热性能好等。

但是在设计过程中需要考虑制动噪音和热胀冷缩等因素。

因为制动器制动时会产生高温，当高温冷却时，会产生热胀冷缩，导致制动力变化。

并且制动板和刹车碟之间因为摩擦而产生的振动会引起制动噪音。

（2）鼓式制动器的设计鼓式制动器是较低档车型采用的制动器，由于其制动鼓的设计各不相同，因此在设计过程中需要特别注意。

一般有刚性鼓式制动器、弹性鼓式制动器等。

弹性鼓式制动器较为广泛采用，其结构与盘式制动器相似，由制动鼓、制动鞋等组成。

但需要注意的是，鼓式制动器鼓与制动器鞋接触面积较小，在制动时受力较大，对制动鞋的材料和结构的要求较高。

（3）制动管路和制动液的设计在设计制动管路和制动液时，需要考虑到管路和液体的流通受到的升降等因素，以及液体的密度、黏度等参数。

汽车制动系统原理
汽车制动系统原理是指利用摩擦力使车辆减速或停止的技术。

基本的汽车制动系统由制动踏板、主缸、制动分泵、制动盘（或制动鼓）、制动片（或制动鞋）、制动液、张紧器、制动阻尼器、制动管路等组成。

当驾驶员踩下制动踏板时，力量通过主缸传递到制动分泵，将制动液压入制动盘（或制动鼓）。

制动片（或制动鞋）与制动盘（或制动鼓）之间的摩擦力产生阻力，使车轮减速甚至停止。

整个制动系统涉及到液压力的传递和转换。

主缸通过活塞运动将驾驶员踩下的力量转化为液压力，然后将液压力传递给制动盘（或制动鼓）。

制动盘（或制动鼓）上的制动片（或制动鞋）受到液压力的压力，产生摩擦力来阻碍车轮运动。

为了保证制动系统的可靠性和安全性，制动片（或制动鞋）通常由耐磨损的材料制成，如金属纤维复合材料。

另外，制动盘（或制动鼓）通常也需要具备良好的散热性能，以防止制动过程中由于摩擦而产生的高温造成制动失效。

制动系统还包括了阻尼器和张紧器。

阻尼器用于调节制动力的大小，确保制动的平稳性。

张紧器则用于保持制动片（或制动鞋）与制动盘（或制动鼓）保持紧密接触，以提高制动效果。

总的来说，汽车制动系统原理是通过液压力传递和转换，利用摩擦力来减速或停止车辆。

各个部件协同工作，确保驾驶员在紧急情况下能够及时、可靠地控制车辆的速度和停止。

汽车制动系统的工作原理可以概括为：通过制动器（刹车片）与制动盘之间的摩擦力，使得汽车减速直至停止。

具体来说，这个过程可以分为以下几个步骤：
1. 接收信号：当驾驶员踩下刹车踏板时，这个信号会被传递到制动主缸。

2. 产生液压：制动主缸中的活塞会根据踏板行程移动，从而增加制动液的压力。

制动液会将压力传递到各个车轮的刹车分缸。

3. 刹车钳运动：刹车分缸中的液压推动刹车钳，使其向左右两边的刹车碟施力。

4. 刹车碟摩擦片：在刹车碟的摩擦作用下，刹车片与刹车碟之间产生摩擦力，从而产生制动力。

5. 制动力衰减：摩擦产生的热量会降低刹车片的摩擦系数，导致制动力逐渐衰减。

为了保持制动力，刹车系统会根据热衰减情况自动调整刹车片和刹车碟的磨损程度。

6. 释放压力：当驾驶员松开刹车踏板时，制动主缸中的活塞会回位，刹车分缸和刹车钳也会随之复位。

此外，汽车制动系统还具有防抱死功能。

这个功能会在紧急制动或者车轮打滑时启动，通过控制每个车轮的制动力来防止车轮抱死，从而保证车辆的稳定性。

具体来说，制动系统会根据车轮转速传感器和ABS控制单元来判断车轮滑移率和驱动力，从而在保证制动的条件下尽量减少车轮抱死的情况。

总的来说，汽车制动系统通过摩擦、液压、防抱死等机制，实现了对汽车的有效减速和停止，是保障行车安全的重要组成部分。

汽车制动系统的构成
汽车制动系统主要由四部分组成：供能装置、控制装置、传动装置和制动器。

1. 供能装置负责提供制动系统所需能量。

2. 控制装置负责对制动系统进行控制和调节，使制动器得以产生所需制动力矩。

3. 传动装置则负责将制动能量传输至制动器，使制动器得以产生制动力矩。

4. 制动器通过与车轮相连的旋转元件之间的相互摩擦来阻止车轮的转动或转动的趋势，从而实现对汽车的减速或停止。

除了这四部分，汽车的制动系统还包括行车制动装置和停车制动装置两套独立的装置。

行车制动装置由驾驶员用脚来操纵，也称为脚制动装置；停车制动装置由驾驶员用手操纵，也称为手制动装置。

在紧急情况下，两种制动装置可以同时使用以增加汽车制动的效果。

以上信息仅供参考，如需了解更多信息，建议咨询汽车行业专业人士。
