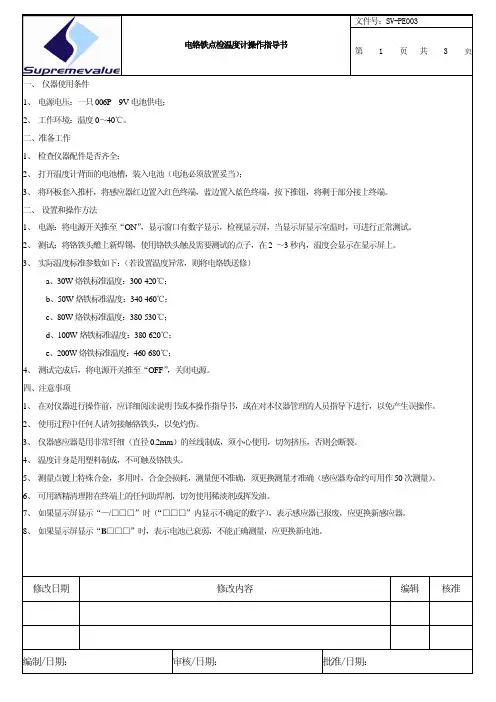

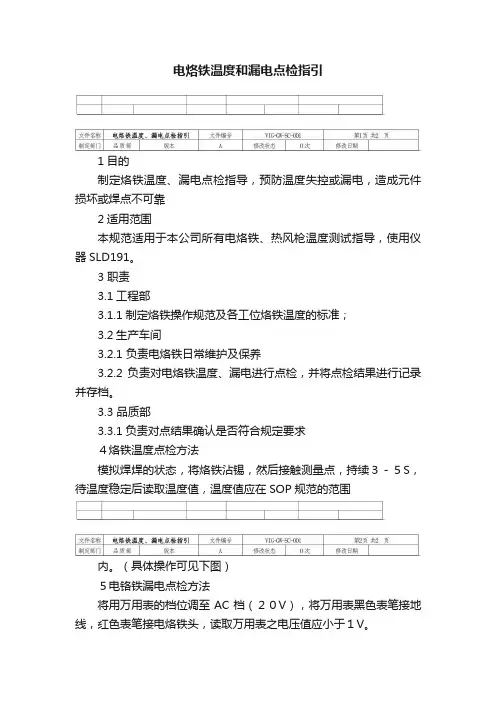

电烙铁温度计点检作业指导书

电烙铁温度和漏电点检指引
1目的
制定烙铁温度、漏电点检指导，预防温度失控或漏电，造成元件损坏或焊点不可靠
2适用范围
本规范适用于本公司所有电烙铁、热风枪温度测试指导，使用仪器SLD191。

3 职责
3.1工程部
3.1.1制定烙铁操作规范及各工位烙铁温度的标准；
3.2生产车间
3.2.1 负责电烙铁日常维护及保养
3.2.2 负责对电烙铁温度、漏电进行点检，并将点检结果进行记录并存档。

3.3 品质部
3.3.1负责对点结果确认是否符合规定要求
４烙铁温度点检方法
模拟焊焊的状态，将烙铁沾锡，然后接触测量点，持续３－５S，待温度稳定后读取温度值，温度值应在SOP规范的范围
内。

（具体操作可见下图）

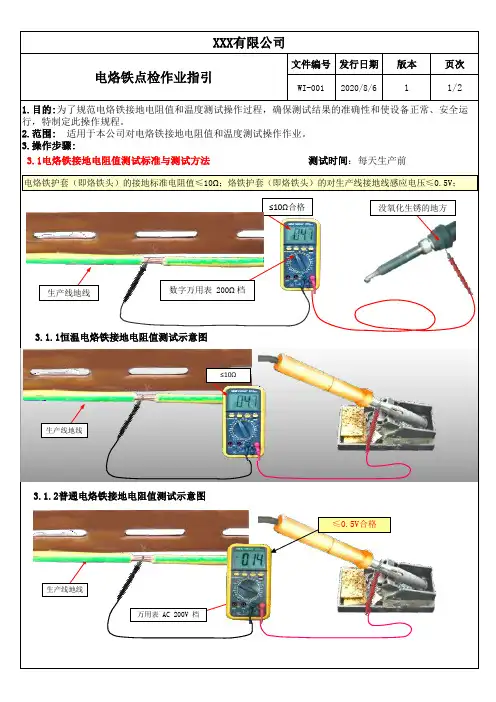

５电铬铁漏电点检方法
将用万用表的档位调至AC档（２０V），将万用表黑色表笔接地线，红色表笔接电烙铁头，读取万用表之电压值应小于１V。

６点检异常处理
６.１当点检发现异常时，需更换电烙铁，经点检合格方可使用；
７.如温度符合点检要求范围，但上锡效果较差或在焊接时易起铜皮，应立即停止操作，并需通知工程部到现场处理；
7点检注意事项
7.1 点检时应注意安全，避免被烫伤；
7.2 操作员每天在操作前点检三次，分别：上午、下午、加班；
8相关表单
《烙铁温度、漏电点检记录表》。

电烙铁温度点检测试作业指导书一、测试目的本作业指导书旨在指导人员正确进行电烙铁温度点检测试，确保电烙铁的工作温度符合要求，从而保证工作效果和产品质量。

二、测试方法及步骤1. 准备工作a. 确保测试前电烙铁已经预热，并达到稳定工作温度。

b. 准备温度计、温度计探头以及温度计校准证书。

2. 测试前准备a. 仔细阅读电烙铁的说明书，了解其工作温度要求以及温度范围。

b. 根据说明书的要求，选择合适的测试温度点进行点检测试。

3. 测量电烙铁温度a. 使用温度计探头，将探头固定在电烙铁的热处，确保探头与电烙铁表面接触密切。

b. 确保温度计读数稳定后，记录下温度计的读数。

4. 温度点检验a. 根据电烙铁的说明书，核对温度计读数是否在规定范围内。

b. 如果温度计读数在规定范围内，说明电烙铁温度正常，测试合格。

c. 如果温度计读数超出规定范围，说明电烙铁温度异常，测试不合格。

d. 对于温度异常的电烙铁，应立即停止使用，并进行维修或更换。

5. 记录与报告a. 每次测试完成后，将温度计读数记录在检测表中，并保存相关数据。

b. 对于温度异常的电烙铁，需要详细记录异常情况，并进行报告。

c. 定期汇总测试数据，进行分析和评估，以提高电烙铁的温度控制质量。

三、注意事项1. 在进行温度点检测试时，应保证测试环境的稳定和准确，避免外界因素对测试结果的影响。

2. 温度计的选择应严格按照要求进行，确保其精确度和稳定性。

3. 在测试过程中，应注意电烙铁的安全使用，避免烫伤或其他意外事故的发生。

4. 对于温度异常的电烙铁，应及时进行维修或更换，确保电烙铁工作温度恢复正常。

四、总结通过本作业指导书的指导，人员可以正确进行电烙铁温度点检测试，并及时发现温度异常问题，保证电烙铁的工作温度符合要求。

只有在合适的温度下工作，才能确保工作效果和产品质量。

因此，温度点检测试是非常重要的，应认真对待，并按照规范进行操作。

希望本指导书能为您的工作提供帮助！。

文件版本
页码

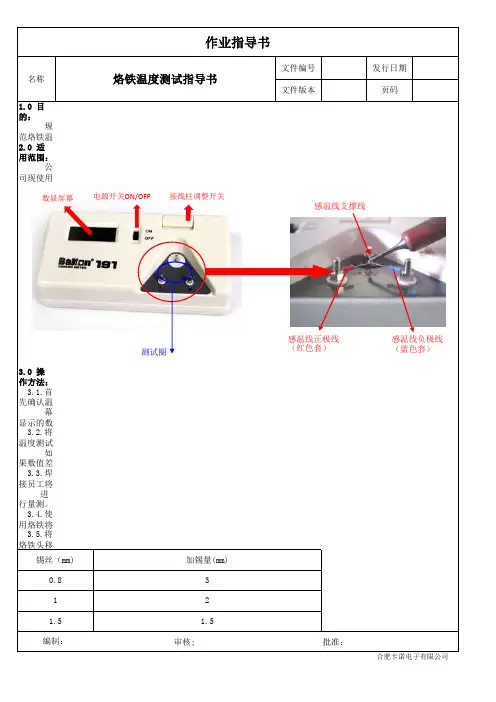

1.0 目的： 规范烙铁温
2.0 适用范围： 公司现使用
3.0 操作方法： 3.1.首先确认温 幕显示的数 3.2.将温度测试 如果数值差 3.3.焊接员工将 进行量测。

3.
4.使用烙铁将 3.
5.将烙铁头移
审核;批准：
1.5加锡量(mm)
32名称烙铁温度测试指导书
1.5
编制：
锡丝（mm)0.81感温线负极线（蓝色套）
感温线正极线（红色套）感温线支撑线
测试圈
接线柱调整开关
电源开关ON/OFF
数显屏幕
发行版次
页码
3.6.将已加上锡 与测试圈平 所要求的温
图三
4.0 测试频率： 4.1.烙铁温度量 4.2.当生产线上
4.2.1.更
4.2.2.变
5.0 注意事项： 5.1.测试时，应 5.2.每测试50次
5.3.温度测试仪
审核:批准:
编制: 5.3.电烙铁使用前测量，测量合格后作业员不得自行调节电烙铁温度。

4.3.电烙铁温度不符合标准（与作业指导书不符）时，检查员应立即校正温度并测量记录。

5.4.注意：测试时发热丝不可装反，红色装下方的左侧，蓝色装右侧，如图二所示。

名称烙铁温度测试指导书
20°~30°。

电烙铁温度点检测试作业指导书电烙铁温度点检测试作业指导书⒈引言⑴目的本文档旨在提供一份电烙铁温度点检测试作业的指导书，以确保测试人员能够正确进行测试，并保证电烙铁的温度符合制定的标准要求。

⑵背景电烙铁是一种常用的焊接工具，其温度是否符合要求直接影响到焊接质量。

因此，对电烙铁的温度进行点检测试非常重要，以确认其工作温度是否正常。

⒉测试准备⑴测试工具- 温度计- 校准仪表（可选）⑵测试环境- 温度稳定的实验室- 无干扰的测试台面⒊测试步骤⑴前期准备⒊⑴确保电烙铁已经预热至工作温度，并保持稳定。

⒊⑵准备测试工具和环境。

⑵测试过程⒊⑴将温度计放置于电烙铁的加热元件附近，确保接触牢固。

⒊⑵记录温度计显示的温度值。

⒊⑶持续观察电烙铁的温度，确保其稳定在预定的工作温度范围内。

⒊⑷若发现电烙铁的温度超出预定的工作温度范围，则测试结果为不合格。

⒋测试记录⑴创建测试记录表格，包括以下信息：- 电烙铁编号- 日期- 测试人员- 测试结果⑵在测试记录表格中填写测试过程中的温度值和测试结果。

⑶根据测试结果，将测试记录标记为合格或不合格。

⒌测试结果分析⑴合格结果：若电烙铁的温度稳定在预定的工作温度范围内，则测试结果为合格。

⑵不合格结果：若电烙铁的温度超出预定的工作温度范围，则测试结果为不合格。

⒍测试报告- 电烙铁编号- 日期- 测试人员- 测试结果- 不合格结果的原因分析- 不合格结果的改进措施⒎附件本文档无附件。

⒏法律名词及注释- 温度计：一种用于测量温度的工具。

- 校准仪表：一种用于校准温度计的仪器。

电烙铁作业指导书目录1 目的 (1)2 适用范围 (1)3 术语与定义 (1)4 职责和权限 (1)5 程序 (1)5.1注意事项 (1)5.1.1人身安全及防护 (1)5.1.2注意事项 (1)5.1.3 应用失准验证 (2)5.2使用方法 (2)5.2.1新烙铁在使用前的处理 (2)5.2.2 电烙铁的握法 (2)5.2.3 使用步骤 (3)5.2.4 焊接五步法 (3)5.2.5 结束使用步骤 (3)5.2.6 最适当工作温度 (4)5.3恢复与保养 (4)5.3.1 烙铁头保养 (4)5.3.2 烙铁头换新 (4)6 相关文件 (4)7 记录表样 (4)1 目的为了帮助员工安全、有效的使用恒温电烙铁进行生产作业，规范员工的操作步骤，增强员工对工具的保养及维护意识。

2 适用范围电气组研发人员、生产技术员等。

3 术语与定义3.1开关（1）：开关电烙铁3.2旋钮（2）：温度调节。

3.3烙铁柄（3）：辅助焊接。

3.4烙铁头（4）：加热熔化焊锡丝进行焊接。

4 职责和权限4.1质量部负责仪表发放、问题处理。

图3-14.2使用人员负责仪表日常维护，保养，使用。

5 程序5.1注意事项5.1.1人身安全及防护避免烙铁头烫伤自己及他人。

5.1.2注意事项5.1.2.1使用注意事项1）电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。

要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。

2）不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。

3）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。

如有出现凹坑或氧化块，应用细纹锉刀修复或者直接更换烙铁头。

4）焊接过程中注意烙铁头不能触碰到其他元器件。

5.1.2.2焊接注意事项：1）烙铁头的温度要适当，不同温度的烙铁头放在松香块上，会产生不同的现象，一般来说，松香熔化较快又不冒烟时的温度较为适宜。

产品型号文件编号作业站别工 时序号
用量
序号
数量
1
1
123
56
不可使用稀淡剂或挥发油清理终端上的残留物（只可使用酒精清理）
版次
4日期
变更说明
制作
审核
批准
感应器由0.2合金丝线制成，小心使用、不可用力挤压温度计身是塑料制成，不可触及加热中的烙铁头
感应器由特殊合金制成，测试有损耗，约测量50次后更换此款设备测距为：0℃～1200℃
测量标准取决与不同产品或各工站温度需求为准
注意事项
治具/设备
治具/设备参数
温度测试仪
/
物料编号
物料名称
XX191电烙铁温度点检/XX有限公司
电络铁温度点检作业指导书
1、如上图标识，A ：推扭，B ：开关，C ：感应器，D ：测量点，E ：推杆，F ：终端，G ：显示界面。

2、电烙铁开启，将温度调至300℃（参考值）位置等待升温3-5分钟，再将温度测试仪开启。

3、先在烙铁头上加上少量锡，并将烙铁头点在测试点上进行测试。

4、如上图所示，待2-3秒后读取显示界面数值（数值误差±6℃视为正常）。

A
B
C
D
E
F
G
XX
XX。

电烙铁作业指导书
1 目的
规范本岗位人员在日常工作中的行为，减少使用电烙铁时对环境造成的污染，避免因违章操作或操作失误造成人身伤害和设备事故。

2 适用范围
适用于本单位计量岗位。

3 本岗位一般环境因素/危险源
3.1一般环境因素
3.1.1电烙铁使用耗电。

3.2一般危险源
3.2.1 电线老化。

3.2.2 漏电。

4 本岗位重大环境因素/危险源
无
5 环境/安全防护用品、装置及设施
工作服、绝缘鞋等。

6 应急措施
在电烙铁作业中要按照电烙铁作业要点进行，一旦发生事故，应急处理措施如下：
6.1发生触电时立即关闭电源，把人转移至安全地带，若出现昏迷时应就地进行人工呼吸，并立即呼叫120求助，同时通知本单位领导及公司主管部门。

6.2发生火灾时立即切断电源、灭火，根据现场情况打火警电话119寻求救助。

6.3 保护现场，防止闲杂人员入内。

7 作业要点
7.1使用电烙铁应先检查是否漏电并放在稳妥的地方。

7.2操作前被焊仪器设备必须停电。

7.3烙铁不准用来锤、敲、撬东西。

7.4严禁用导线直接插入电源插座内。

7.5工作完毕将插头拔掉。

8 相关文件
附加说明：
本作业指导书由设备管理课起草并负责解释。

本作业指导书编制：***
校核：***
批准：***。

作业名称工序标准工时工艺标准化审核批准编制日08-1-22
烙铁温度测试A010发行日08-1-23
版本日期制作电源开关
###08-1-22卢飞玲
###2008-2-16卢飞玲感应器
NO.规格编号数量
白光1911
无铅
步骤1 2 3 4 5 6
1 2 3 4
作业步骤(Procedure)
操作
测量时显示数值稳定值才能记录。

注意事項(Attention)
无铅的电烙铁与有铅的电烙铁不能共用一个感温仪测量，要有区分；
每天上班开拉后开始测量，合格方可使用；
不合格的更换和校对后要测量方可使用；
温感仪
工具、仪器、设备
名称
烙铁温度检验作业指导书
发行号码:BK
适用产品型号
电烙铁 电焊台
发布历史
变更说明
初始发布
更名为烙铁温度检验作业指导书
锡线
开启温感仪的电源开关；将要测量的电烙铁和锡线在温感仪的感应器上加锡；（如左图1）
观察温感仪上的显示数值稳定后为读取数值,稳定数值是指10S内数值变化不超过±5℃；（如左图2）
无铅烙铁的温度是350℃-400℃，其它烙铁的温度是360℃-400℃；
恒温烙铁以自己显示的数值来对比,范围是±20℃,恒温烙铁的温度调节不能超过400℃；
将测量的数值记录在记录表中；（如左图3）
如有超过以上标准，请给予更换和校对。

HKKO191A 工序号
周期文件编号
REV
1首先打开电源开关至ON位置。

2将电烙铁温度设定指定温度升温。

34查看测试仪器上的数字显示屏，当数字上升至稳定时，其值为测试的实际温度。

5再将此测试温度记录在《烙铁检测记录》内。

6测试完成后，将测试仪器上测试点除掉余锡保持测试点清洁，同时将电源关闭。

1焊接设备需接地，作业员需佩戴防静电手环2
温度测试每天由管理人员安排指定人员按照要求测试。

3 测试值停止上升时，请把焊接设备离开测试点，并及时记录温度。

日期
2010-3-3
审核张爱莲2010-3-3
批准日期
作 业 指 导 书
操作者
操 作 方 法 步 骤
IPQC/QA
在烙铁头上加少量锡于烙铁测试仪器的热敏电阻结合处并保证结合点接触良好保
持3-4秒（见图一）。

产品名称B
烙铁检测作 业 图 示
产品型号使用工具
作业时间日期
注 意 事 项
拟制
马卫星
工位名称191A烙铁测试仪
将烙铁加少许锡置于热敏电阻结合处
此处读数（实际测量出的温度数值
电源开关：NO 为开；OFF 为关。

分发
IQC SMTQA/IPQC 电子QA/IPQC
货仓
SMT 部电子部。

XX有限公司文件编号三级文件检查指导书版本生效日期作业名称烙铁温度点检测试适用机种页码使用仪器设备烙铁测温仪使用辅料感温线符号：特殊特性：☆安全：环保：作业图示及分解动作分解1、按下测温仪机身按钮，将感温线套入测温仪支柱上；红线对“+”极，蓝线对“-”极，且感温线线圈只需套入支柱中心位置即可，不可套入到支柱底部；(图1、2) 2、打开开关(图3)；将烙铁头镀上少许锡水(图4)，放到感温线中心感应点上，测试持续5-6s，开始读数(图5)；3、将所测实际温度和烙铁机身显示温度及测试时间记录在《烙铁测量记录表》上；4、当所测温度超出标准范围时，联络生产部进行调试，将调试前后温度一并记录在《烙铁测量记录表》；同时需对前段生产品进行确认，将处理结果记录在“备注”栏。

测试规格要求1、测试频次：一天3次，4H/次，上午开拉时测一次，下午开拉时测一次，晚上开拉时测一次，设备调试、转机时需再次测试。

2、测试标准：420±20，时间5-6S注意事项1、感温线极性放入正确，线圈只套入支柱中心位置，不可套入到支柱底部；2、测试时间持续5-6s，温度无明显上升后开始读数；3、当测试出现温度无法上升时，则为感温线损坏，需更换；4、测温仪在更换感温线或测试结束时须关掉电源开关。

手指套（黄色填充表示佩戴）修改记录NO修改内容修改日期修改人审核人核准审核做成左手右手！图11、按下按钮,装入感温线图2线圈套入支柱中心位置蓝线套入“-”极对应支柱2、感温线装入状态图3图4图53、打开开关4、烙铁头粘上锡水5、测试5-6S读取实测温度。

作 业 标 准 书 作 成 基 准1/1页机 种共通作 成检 讨承 认版本号第二版工程名工 程 名作成日2008年2月1日//温度测试方法作 业 方 法注意事项及自主检查项目作方法一、焊锡罐温度测试方法:一、焊锡罐温度判定基准:1.确认温度计POWER状态,将固定探头放入焊锡液罐中,测试时 1.COIL线径为Φ0.12mm↓时,温度为:380±20℃读出温度计的最大数值,即温度值.2.COIL线径为Φ0.13~0.17mm时,温度为:400±20℃2探头放入焊锡罐的大概深度是:5mm左右2.探头放入焊锡罐的大概深度是:5mm左右3.测量时间约5秒↑,显示最大值, 即为该焊锡罐温度值二、烙铁温度判定基准: 电烙铁温度规格为:385±25℃.(内部管理规格~)℃ (内部管理规格:365~405)℃三、注意事项1.定期检查电池有无腐蚀及无电,并及时更换.2.测量前必须将焊锡罐表面锡渣刮除,烙铁尖D/P 温度测试探头上异物清扫干净后再进行测量四、点检频率&记录方式D/P 温度计开关POWER 键测试频率: 2次/日.&CHECK SHEET记录.二烙铁温度测试方法:二、烙铁温度测试方法:1.测试前先确认锡丝是否OK,温度计状态是否OK.2.首先将烙铁上异物清扫干净后,再将烙铁尖加锡放在烙铁温度计感应丝上测量时间约秒↑显示最大值 烙铁温度计感应丝上,测量时间约5秒↑,显示最大值即为该烙铁温度值使用部品NO 即为该烙铁温度值O部品名数量烙铁温度计开关/键治工具名数量型 号ON/OFF键D/P温度计1烙铁感应丝1烙铁温度计。

烙铁点检操作指导书操作指导书：烙铁点检操作目的：本操作指导书旨在指导烙铁点检操作流程，确保产品质量和工作安全。

1：前期准备：1.1 确保烙铁已经冷却至安全温度。

1.2 检查烙铁外观是否完好，无损坏、断裂等情况。

1.3 准备好清洁用品，如酒精棉球或布等。

2：准备工作：2.1 将烙铁插头连接到适当的电源上。

2.2 检查所需零部件是否齐全，如焊锡丝，焊台等。

2.3 确认工作区域整洁，不存在易燃或易爆物品。

3：操作步骤：3.1 打开烙铁电源开关。

3.2 调节烙铁温度至适宜的工作温度。

3.3 使用酒精棉球或布清洁烙铁头，确保清洁干净。

3.4 检查烙铁头是否完好，无锈蚀、变形等情况。

3.5 将焊锡丝插入焊锡台，确保焊锡丝处于适当位置。

3.6 将焊锡丝对准烙铁头，轻轻按下烙铁头，加热焊锡丝，使其融化。

3.7 在待焊接的部件上涂抹焊锡丝。

3.8将烙铁头对准焊接部件，均匀加热焊接区域。

3.9等待几秒钟，直至焊锡丝完全冷却。

3.10 检查焊接质量，确保焊接牢固，无虚焊、答焊等情况。

3.11 关闭烙铁电源开关。

4：后期处理：4.1 关闭所有操作用电源，断开烙铁电源插头。

4.2 清理工作区域，将工具和配件整理归位。

4.3 将烙铁存放在指定位置，避免碰撞和损坏。

4.4 检查并记录操作中的问题和异常情况。

4.5 如有需要，及时维修或更换烙铁和配件。

本文档涉及附件：- 烙铁点检操作流程图本文所涉及的法律名词及注释：- 焊接：将两个或多个金属部件通过热融焊接合在一起。

- 焊锡丝：焊接过程中所使用的焊接材料，通常是由锡和铅组成的合金线。
