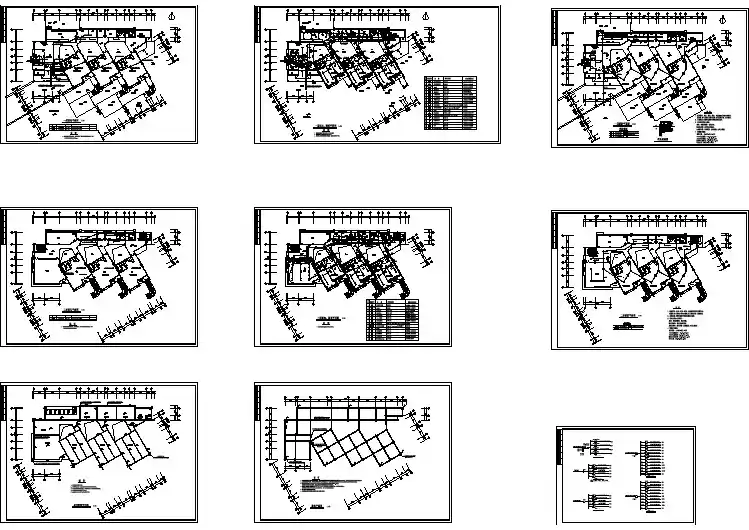

照明工程图一般由照明电气系统图、平面图及照明配电箱安装图等组成。
在系统图和平面图中的图形符号及其标注符号,以前的国家标准符号采用汉语拼音字头的形式,已经淘汰。
现在为了与国际社会接轨,主要采用国际电工委员会(IEC)的通用标准作为中国新的国家标准符号,采用的是英文字头表示。
目前我国各省市贯彻新标注符号进度不一。

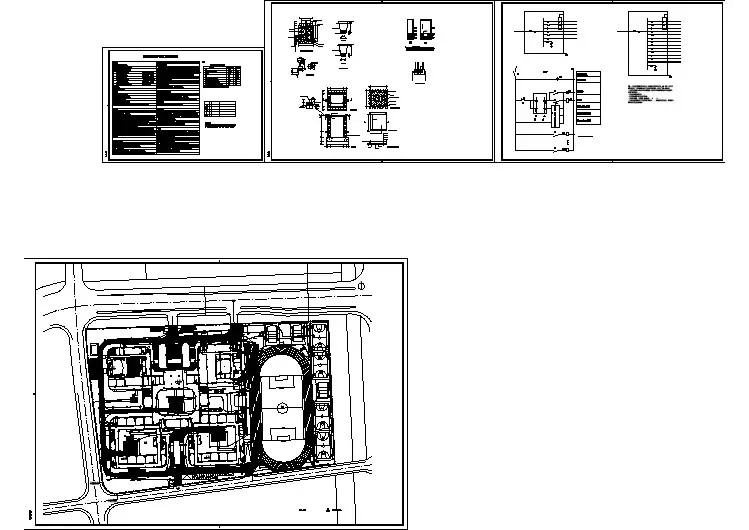

电气系统图是表示建筑物内外配电线路控制关系的线路图。
根据负载性质不同有照明系统图、动力系统图和电话系统图等。
系统图上需要表达的内容如下。
(1)电缆进线(或架空线路进线)回路数、电缆型号规格、导线或电缆的敷设方式及穿管管径。
表示该线路是采用铜芯塑料绝缘线,三根50mm2,两根25mm2,穿钢管敷设,管径50mm,沿地面暗设。
本例中导线型号BV中加一个L,成BLV,则表示铝芯塑料绝缘电线。
BX是铜芯橡皮绝缘线,BLX是铝芯橡皮绝缘线。
电缆及导线的型号繁多,可以参见电气施工图册或产品样本。
常用导线敷设方式的标注见表3-2。
管线敷设的部位见表3-3。
【例3-1】某照明系统图中标注有BV(3×50+2×25)SC50-FC表示该线路是采用铜芯塑料绝缘线,三根50mm2,两根25mm2,穿钢管敷设,管径50mm,沿地面暗设。
本例中导线型号BV中加一个L,成BLV,则表示铝芯塑料绝缘电线。
BX是铜芯橡皮绝缘线,BLX是铝芯橡皮绝缘线。
电缆及导线的型号繁多,可以参见电气施工图册或产品样本。
常用导线敷设方式的标注见表3-2。
管线敷设的部位见表3-3。
导线或电缆敷设方式的标注符号表3-2序中文名称旧代号新代号英文1 暗敷 A C Concealed2 明敷M E Exposed3 铝皮线卡QD AL Alnminum Clip4 电缆桥架CT☆Cable Tray5 金属软管 F Flexible metallieconduit6 厚壁钢管(水煤气管) GGRC Gastube(pipe)7 穿焊接钢管敷设G SC☆Steel Conduit8 穿薄壁钢管敷设JDG9 穿电线管敷设DG T☆Eletrical metallic Tubing1穿硬聚氯乙烯管敷设VG PC Poly Chre1 1穿阻燃半硬聚氯乙烯管敷设ZVGFPCFriePoly Chre1 2 塑料线槽敷设CP K Porcelaininsulator(Knob)13瓷瓶或瓷柱敷设XC PR Plastic Raceway1 4 钢线槽敷设GC SR☆Stell Raceway1 5 金属线槽敷设MRMetrallic Raceway16瓷夹板敷设CJ PL1 7 塑料夹敷设VJ PCL1 8 穿蛇皮管敷设SPGCP1 9 塑料阻燃管PVC☆注:☆表示是重点,在建筑工程中经常用。

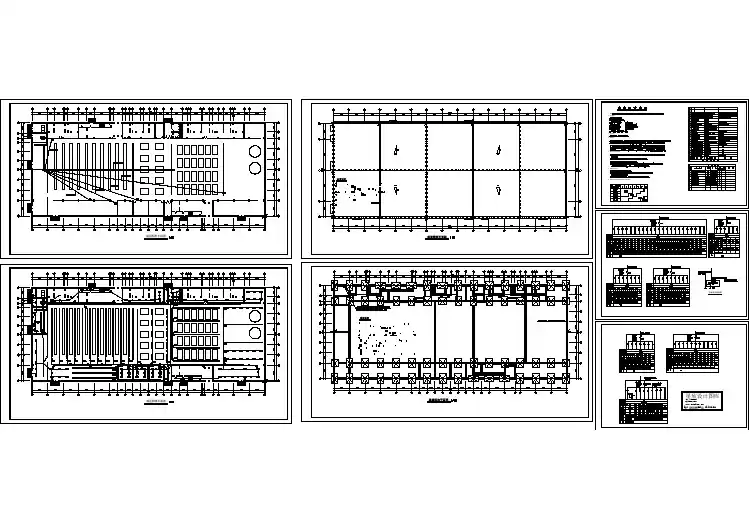

照明平面图,接地平面图
设计方案:
照明平面图:
低压配电室里设配电箱,配电箱出五根线用来给休息维修室,操作电源室,低压配电室,两变压器室,两高压配电室供电照明。
休息维修室设置三排每排两个灯泡,一个三联开关,四个枪墙式插座。
操作电源室设置三排每排两个灯泡,一个三联开关,四个墙式插座。
低压配电室设置三排第一排5个灯泡,第二排两组,每组两个灯泡,第三排两组,每组两个灯泡两个墙式插座。
变压器室7个灯泡7个开关,两变压器室都一样。
高压配电室设置三排每排两个灯泡,一个三联开关。
接地平面图:
每个房间的墙体钢筋连起来跟同源接地网连接,这相当于一个自然接地体,操作电源室设置两个接地装置,跟设备连起来。
低压配电室设置两个接地装置,跟配电柜基础上横钢连起来。
两变压器室设置两个接地装置,跟装置连接。
两高压配电室各个设置两个接地装置,跟配电柜基础上横钢连起来。
设计过程:
设计照明平面图时,变电所照明要选择亮度高,
光线均匀,无眩光灯具,达到最佳照明效果,照明场地无死角,方便对设备的检修。
对每个房间很房间之间的门,对外面的门,和窗户的大小尺寸要,设置好以方便,设备,导线,变压器的运行的发出的热量散出去。
墙体钢筋和同源接地网连接,然后每个房间的接地装置跟墙体钢筋连起来,在将接地装置跟配电柜基础上横钢连接。
设备和导线选型:
变电所电气照明所使用的灯泡NYC2205型长寿节能防眩平面灯。
电缆选择BV-500 2*2.5 G15 WE 的,其为2跟2.5平方厚的穿管直径为15,电压等级500,沿枪敷设的绝缘电缆。
开关选择,开关型号为S251S-C10的开关。
设计结果:
所有设备都正常运行,运行效果良好,灯泡光线均匀,无眩光灯具,照明场地无死角,达到最佳照明效果。
设计体会:
通过照明平面图,接地平面图设计,是我们对电气照明有了更深刻的了解,通过对变电所照明的要求我们学会了灯泡,电缆,设备选择,结合了理论知识和实际知识,对我们将来工作打下了良好的基础。
