建筑电气工程图设计(1)-照明平面图设计全解
- 格式:ppt
- 大小:694.50 KB
- 文档页数:64
一、常用文字符号:电箱符号线路敷设符号常用电气元件文字符号表二、电缆型号NH是耐火,YJV是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了!一、电缆型号由下面字母属性组成(1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层三、常用电缆规格型号1、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆(电线)BLV-铝芯聚氯乙烯绝缘电缆(电线)BVR-铜芯聚氯乙烯绝缘电缆(电线)BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆(电线)BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线)BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆(电线)2、低烟无卤系列产品低烟无卤阻燃系列电缆电线,WDZ-(加普通型号的电缆电线代号)注:阻燃一般分A、B、C、D四类, 例如:WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定(软电缆为移动式)敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用,主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所,电缆的额定电压应不低于供电系统的标称电压。
目录一建筑电气工程图基本知识 (2)(一)、建筑电气工程施工图概念 (2)(二)、建筑电气工程图的类别 (3)(三)、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)(一)、常用的文字符号及图形符号 (4)(二)、读图的方法和步骤 (6)(一)、模拟项目图纸组成 (21)(二)、电力系统的组成 (21)(三)、总干线 (21)(四)、配电系统识读 (21)(五)、平面图 (23)一建筑电气工程图基本知识(一)、建筑电气工程施工图概念建筑电气工程施工图,是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点(1)建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
(2)建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来,构成一个整体,导线可长可短能比较方便的表达较远的空间距离。
(3)电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸,通常用图形符号来表示,线路中的长度是用规定的线路的图形符号按比例绘制。
(二)、建筑电气工程图的类别1、系统图:用规定的符号表示系统的组成和连接关系,它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式,也可以表示某一装置各部分的关系。
系统图包括供配电系统图(强电系统图)、弱电系统图。
供配电系统图(强电系统图)是表示供电方式、供电回路、电压等级及进户方式;标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图:是用设备、器具的图形符号和敷设的导线(电缆)或穿线管路的线条画在建筑物或安装场所,用以表示设备、器具、管线实际安装位置的水平投影图。
目录一建筑电气工程图基本知识 (1)(一)、建筑电气工程施工图概念 (1)(二)、建筑电气工程图的类别 (2)(三)、建筑电气工程施工图的组成 (2)二电气工程图的识读 (2)(一)、常用的文字符号及图形符号 (2)(二)、读图的方法和步骤 (4)(一)、模拟项目图纸组成 (5)(二)、电力系统的组成 (5)(三)、总干线 (5)(四)、配电系统识读 (5)(五)、平面图 (6)一建筑电气工程图基本知识(一)、建筑电气工程施工图概念建筑电气工程施工图,是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点(1)建筑电气图大多是采用统一的图形符号并加注文字符号绘制的.(2)建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来,构成一个整体,导线可长可短能比较方便的表达较远的空间距离。
(3)电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸,通常用图形符号来表示,线路中的长度是用规定的线路的图形符号按比例绘制.(二)、建筑电气工程图的类别1、系统图:用规定的符号表示系统的组成和连接关系,它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式,也可以表示某一装置各部分的关系。
系统图包括供配电系统图(强电系统图)、弱电系统图。
供配电系统图(强电系统图)是表示供电方式、供电回路、电压等级及进户方式;标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图.2、平面图:是用设备、器具的图形符号和敷设的导线(电缆)或穿线管路的线条画在建筑物或安装场所,用以表示设备、器具、管线实际安装位置的水平投影图。
是表示装置、器具、线路具体平面位置的图纸。
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图(详图)等。
1.图纸目录:图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图)等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类:A0~A4,见表15-1。
基本幅面尺寸(mm)表15-1幅面代号A0A1A2A3A4宽×长(B×L)841×1189594×841420×591297×420210×297边宽(C)10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示,识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。

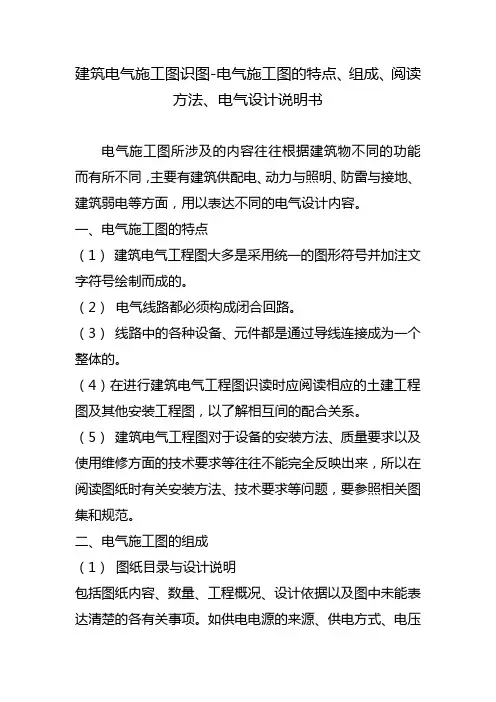

建筑电气施工图识图-电气施工图的特点、组成、阅读方法、电气设计说明书电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同,主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面,用以表达不同的电气设计内容。
一、电气施工图的特点(1)建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
(2)电气线路都必须构成闭合回路。
(3)线路中的各种设备、元件都是通过导线连接成为一个整体的。
(4)在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图,以了解相互间的配合关系。
(5)建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来,所以在阅读图纸时有关安装方法、技术要求等问题,要参照相关图集和规范。
二、电气施工图的组成(1)图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
(2)主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等,它是编制购置设备、材料计划的重要依据之一。
(3)系统图是平面图的一个补充,它与平面图相辅相成,是指导施工的重要部分。
如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
照明系统图消防系统图动力系统图系统图主要是由电源电压、总开关、分路开关、导线规格、穿管规格、敷设方式、回路编号、回路容量组成。
系统图的组成(4)平面布置图是系统图的的一个补充,它与系统图一一对应,是指导施工的重要部分。
平面布置图是电气施工图中的重要图纸之一,如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等,用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图(详图)等。
1.图纸目录:图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图)等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类:A0~A4,见表15-1。
基本幅面尺寸(mm)表15-1幅面代号A0A1A2A3A4宽×长(B×L)841×1189594×841420×591297×420210×297边宽(C)10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示,识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
建筑工程电气施工图设计任务书范本2、设计说明:工程设计概况完整、无误,设计依据引用正确;图例符号、主要设备材料表、设备及线路编号、安装方式等完整、清楚。
3、电气总平面图:各种强、弱电接口应与项目周边市政管网布置相匹配;应根据各专业管线图纸进行管线综合,设计内容不应有缺项。
4、变配电室:高低压配电系统图、变配电室电气平面、平剖面图完整;设置能满足供电部门要求和发包人内部核算要求的电能计量装置;屏蔽、降噪措施明确。
5、发电机房:机组选型要求明确;机房电气平面、剖面、配电系统图完整;降噪措施明确;预留设备运输、安装条件。
6、强电系统:配电箱(或控制箱)系统图应标明箱体编号、回路编号、回路相别、回路负荷名称及容量、线路敷设方式、负荷计算参数等;配电箱(或控制箱)系统的断路器等元器件、管、线按通用型号或是发包人要求的品牌型号设计;各种风机、水泵、照明等设备的二次控制原理图纸应提供完整;应提供配电系统竖向干线示意图。
7、强电平面:干线平面布置图应标注各回路对应的箱体及线路编号;灯具、开关、插座布置,并应标注各回路对应的箱体及线路编号,重要空间应提供照度计算参数;应根据设备布置提供电气竖井大样图。
8、消防系统及平面:消防报警及联动系统图应明确各种设备具体接线方式方法(包括对智能化安防系统等的联动控制);消防报警及联动系统平面图应包括所有报警设备。
9、弱电系统及平面:电视、通信、智能化,根据发包人要求配置系统;电视、通信、智能化,按专业出平面图。
10、防雷接地平面:相关说明、设计图纸(包括各机房、卫生间的等电位联结)。
11、计算书:用电设备负荷计算、变压器选型计算、安保负荷及发电机选型计算、电缆选型计算、系统短路电流计算、防雷类别计算及避雷针保护范围计算。
12、所有图纸共性要求:图纸图签各栏填写完善正确,各级签署齐全,图名与图纸内容相符;设计范围与合同约定相一致;设计要求(负荷级别及电源、动力及照明配电、线缆选型及敷设、设备安装、防雷及接地、等电位联结、人防电气设计、消防报警及联动、弱电系统等)完整、明确;电气节能设计专项完整;相关专业的技术接口要求、对承包商深化设计图纸的审核要求明确。
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图(详图)等。
1。
图纸目录:图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找.2。
设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项.3.图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等。
4。
平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图)等.5。
系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6。
详图:详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1。
电气图面的规定幅面尺寸共分五类:A0~A4,见表15-1。
绘制电气图所用的各种线条统称为图线。
常用图线见表15—2。
2。
图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示,识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15—3.线路敷设方式文字符号见表15-4。
线路敷设方式文字符号表15-4线路敷设部位文字符号见表15—5。
标注线路用途的文字符号见表15—6.标注线路用途文字符号表15—6线路的文字标注基本格式为:a b - c(d×e +f×g)i—j h其中a——线缆编号; b--型号;c—-线缆根数; d-—线缆线芯数;e——线芯截面(mm2); f——PE、N线芯数;g—-线芯截面(mm2); i——线路敷设方式;j——线路敷设部位; h-—线路敷设安装高度(m).上述字母无内容时则省略该部分。
建筑电气施工图识图方法(I)一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;2. 电气线路都必须构成闭合回路;3. 线路中的各种设备、元件都是通过导线连接成为一个整体的;4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图,以了解相互间的配合关系;5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来,所以在阅读图纸时有关安装方法、技术要求等问题,要参照相关图集和规范。
二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等,它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图平面布置图是电气施工图中的重要图纸之一,如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等,用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图,了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案,然后组织施工。
5. 控制原理图包括系统中各所用电气设备的电气控制原理,用以指导电气设备的安装和控制系统的调试运行工作。
6. 安装接线图包括电气设备的布置与接线,应与控制原理图对照阅读,进行系统的配线和调校。
7. 安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸,对安装部件的各部位注有具体图形和详细尺寸,是进行安装施工和编制工程材料计划时的重要参考。
