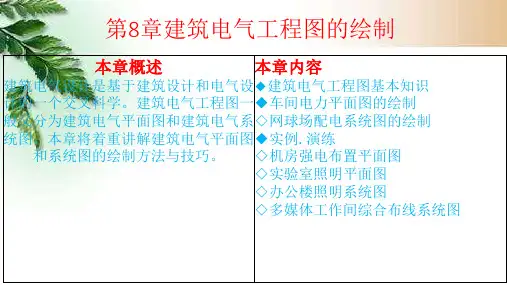

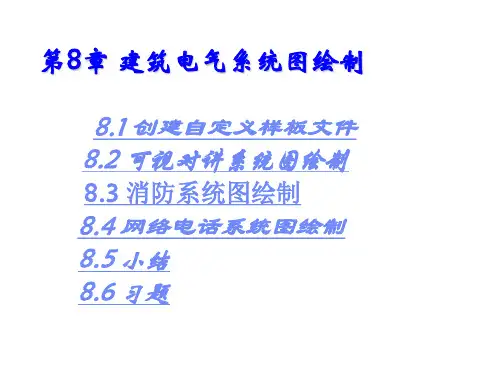

第8章 AutoCAD电气照明平面图绘制

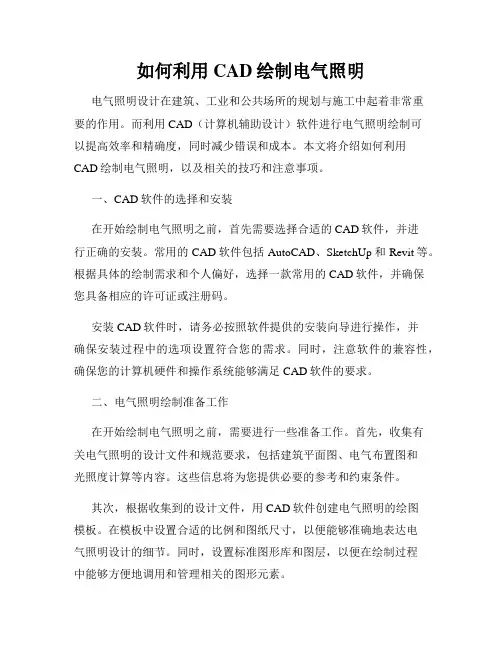

如何利用CAD绘制电气照明电气照明设计在建筑、工业和公共场所的规划与施工中起着非常重要的作用。

而利用CAD（计算机辅助设计）软件进行电气照明绘制可以提高效率和精确度，同时减少错误和成本。

本文将介绍如何利用CAD绘制电气照明，以及相关的技巧和注意事项。

一、CAD软件的选择和安装在开始绘制电气照明之前，首先需要选择合适的CAD软件，并进行正确的安装。

常用的CAD软件包括AutoCAD、SketchUp和Revit等。

根据具体的绘制需求和个人偏好，选择一款常用的CAD软件，并确保您具备相应的许可证或注册码。

安装CAD软件时，请务必按照软件提供的安装向导进行操作，并确保安装过程中的选项设置符合您的需求。

同时，注意软件的兼容性，确保您的计算机硬件和操作系统能够满足CAD软件的要求。

二、电气照明绘制准备工作在开始绘制电气照明之前，需要进行一些准备工作。

首先，收集有关电气照明的设计文件和规范要求，包括建筑平面图、电气布置图和光照度计算等内容。

这些信息将为您提供必要的参考和约束条件。

其次，根据收集到的设计文件，用CAD软件创建电气照明的绘图模板。

在模板中设置合适的比例和图纸尺寸，以便能够准确地表达电气照明设计的细节。

同时，设置标准图形库和图层，以便在绘制过程中能够方便地调用和管理相关的图形元素。

三、基础电气照明绘制技巧在进行电气照明绘制时，有一些基础技巧可以帮助您提高效率和准确度。

首先，合理利用CAD软件提供的绘制工具和功能，如线段、圆、多边形和阵列等。

这些工具能够快速绘制出所需的电气照明元件，如灯具、开关和插座等。

其次，使用CAD软件的图层功能进行图形元素的分组和管理。

将电气照明设计中的不同元素分别放置在不同的图层中，如照明设备、电源线和控制器等。

这样可以方便地控制和修改各个元素，同时提高图纸的可读性。

另外，利用CAD软件的坐标定位和标注功能精确控制电气照明设计的位置和尺寸。

您可以根据设计文件中提供的坐标和尺寸来定位和绘制各个元素，并通过CAD软件的标注功能添加文字和尺寸标注，以方便后续的施工和调试。

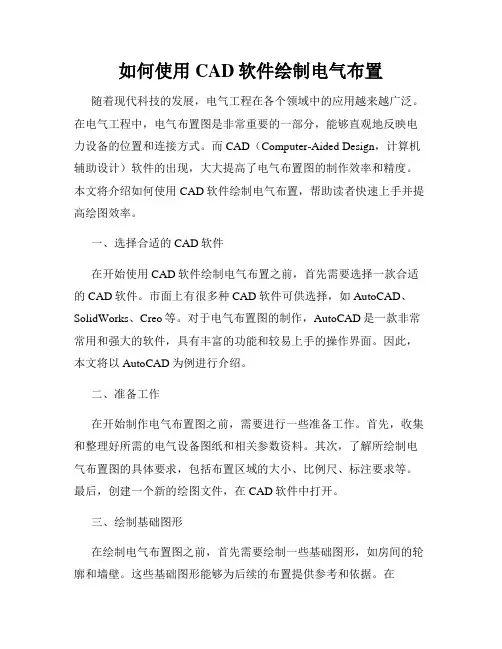

如何使用CAD软件绘制电气布置随着现代科技的发展，电气工程在各个领域中的应用越来越广泛。

在电气工程中，电气布置图是非常重要的一部分，能够直观地反映电力设备的位置和连接方式。

而CAD（Computer-Aided Design，计算机辅助设计）软件的出现，大大提高了电气布置图的制作效率和精度。

本文将介绍如何使用CAD软件绘制电气布置，帮助读者快速上手并提高绘图效率。

一、选择合适的CAD软件在开始使用CAD软件绘制电气布置之前，首先需要选择一款合适的CAD软件。

市面上有很多种CAD软件可供选择，如AutoCAD、SolidWorks、Creo等。

对于电气布置图的制作，AutoCAD是一款非常常用和强大的软件，具有丰富的功能和较易上手的操作界面。

因此，本文将以AutoCAD为例进行介绍。

二、准备工作在开始制作电气布置图之前，需要进行一些准备工作。

首先，收集和整理好所需的电气设备图纸和相关参数资料。

其次，了解所绘制电气布置图的具体要求，包括布置区域的大小、比例尺、标注要求等。

最后，创建一个新的绘图文件，在CAD软件中打开。

三、绘制基础图形在绘制电气布置图之前，首先需要绘制一些基础图形，如房间的轮廓和墙壁。

这些基础图形能够为后续的布置提供参考和依据。

在AutoCAD中，可以使用直线、矩形和多段线等工具来绘制这些基础图形。

四、绘制电气符号绘制电气符号是制作电气布置图的核心。

根据电气设备的不同类型，选择合适的符号库，并在绘图文件中导入。

AutoCAD中有很多电气符号库可供选择，可以根据实际需要进行导入和使用。

将所需的电气符号拖拽到绘图文件中，并按比例放置在相应位置。

根据电气设备的连接关系，使用直线、折线等工具绘制连接线，连接各个电气符号。

五、添加文字和标注在电气布置图中，文字和标注非常重要，能够提供更多的信息和指导。

在CAD软件中，可以使用文本工具添加文字和标注。

根据要求，添加设备名称、设备参数、电源线路等信息，并标注设备的尺寸和距离等。

cad怎么画电气原理图
CAD是计算机辅助设计的缩写，它可以帮助我们进行电气原
理图的绘制。

以下是绘制电气原理图的步骤：
1. 打开CAD软件，选择新建图纸。

2. 选择适当的图纸大小和比例。

3. 在图纸上选择绘制线段的工具，例如直线、多段线等。

4. 根据电路的需要，连续画出电源、开关、电阻、电容、电感等元件的形状。

每个元件之间应该保持一定的距离，以保证图纸的清晰度。

5. 如果需要进行标记，可以选择文本工具，在元件旁边添加文字说明。

6. 连接元件之间的导线，使用线段工具或多段线工具来绘制导线的路径。

导线之间应该相互连接，形成完整的电路。

7. 如果有需要，可以使用A、B、C等不同的标记来表示不同
的电路组成部分。

8. 检查电路图的正确性，确保每个元件都连接正确且没有错漏。

9. 最后，保存电路图，并进行打印或导出为图像文件。

请注意，根据您的要求，在电路图中不能有标题，也不能有相
同的文字。

所以，请在绘制电路图时，避免添加任何标题和重复的文字信息。

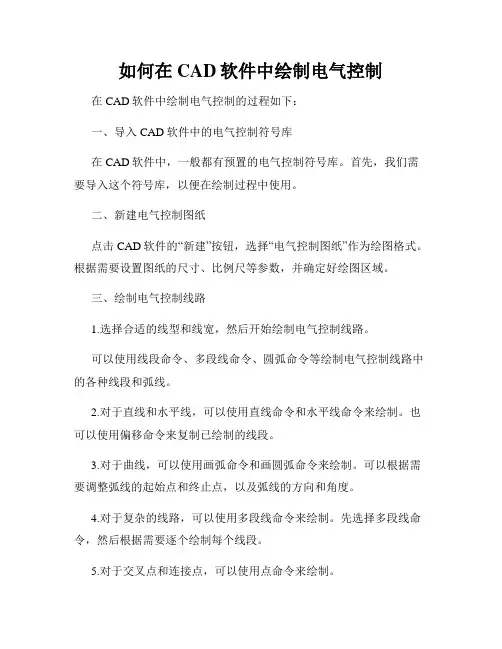

如何在CAD软件中绘制电气控制在CAD软件中绘制电气控制的过程如下：一、导入CAD软件中的电气控制符号库在CAD软件中，一般都有预置的电气控制符号库。

首先，我们需要导入这个符号库，以便在绘制过程中使用。

二、新建电气控制图纸点击CAD软件的“新建”按钮，选择“电气控制图纸”作为绘图格式。

根据需要设置图纸的尺寸、比例尺等参数，并确定好绘图区域。

三、绘制电气控制线路1.选择合适的线型和线宽，然后开始绘制电气控制线路。

可以使用线段命令、多段线命令、圆弧命令等绘制电气控制线路中的各种线段和弧线。

2.对于直线和水平线，可以使用直线命令和水平线命令来绘制。

也可以使用偏移命令来复制已绘制的线段。

3.对于曲线，可以使用画弧命令和画圆弧命令来绘制。

可以根据需要调整弧线的起始点和终止点，以及弧线的方向和角度。

4.对于复杂的线路，可以使用多段线命令来绘制。

先选择多段线命令，然后根据需要逐个绘制每个线段。

5.对于交叉点和连接点，可以使用点命令来绘制。

四、添加电气控制符号1.从导入的符号库中选择需要的电气控制符号，然后将其放置在绘图区域中的合适位置。

可以使用移动命令、复制命令、旋转命令等来调整符号的位置和方向。

2.可以根据需要重复使用相同的符号。

可以使用阵列命令来复制和排列多个相同的符号。

也可以使用块命令将相同的符号保存为块，并在需要时插入块。

五、添加文字和标注1.使用文字命令来添加文字说明。

可以选择合适的字体、字号和对齐方式。

2.使用标注命令来添加尺寸标注、注释标注等。

可以选择合适的标注样式和尺寸单位。

六、编辑和修改1.在绘制过程中，可以使用修改命令来编辑和修改已绘制的线段、符号和文字。

比如使用修剪命令、延伸命令、移动命令等。

2.可以使用更改图层命令来调整不同线段和符号的显示层次和颜色。

七、保存和输出完成绘制后，点击CAD软件的“保存”按钮，选择保存格式和路径，将绘制好的电气控制图纸保存下来。

总结：在CAD软件中绘制电气控制需要导入符号库、新建图纸、绘制线路、添加符号、添加文字和标注，然后进行编辑和修改，最后保存和输出。

cad绘制电气版图纸的方法步骤
cad绘制电气版图纸的方法步骤
CAD可以绘制很多行业的图纸，常见的就是机械行业、建筑行业等等。

那么大家知道cad怎么绘制电气版图纸吗?下面是店铺整理的cad怎么绘制电气版图纸的方法，希望能给大家解答。

cad绘制电气版图纸的方法
1、打开Autocad软件，进入软件页面，设置右下角为Autocad 经典
2、软件左侧为绘图快捷栏，右侧为修改快捷栏，利用左侧的绘图快捷栏开始绘制所需要的电气元件(也可以使用快捷键)，如图
3、绘制自己工作需要的常见电气元件，利用写块指令(快捷键W)，选择拾取点或者对象，将所需要制成块的电气元件选定，在文件名和保存路径里修改你所需要保存的文件名和地址
4、保存好之后，需要绘制图形时，点击插入里的块命令，将所保存的块导入图中
5、根据导入的电气块，绘制所需要的电气图
6、对画好的电气图进行保存，一套电气图就完成了，是不是很简单。

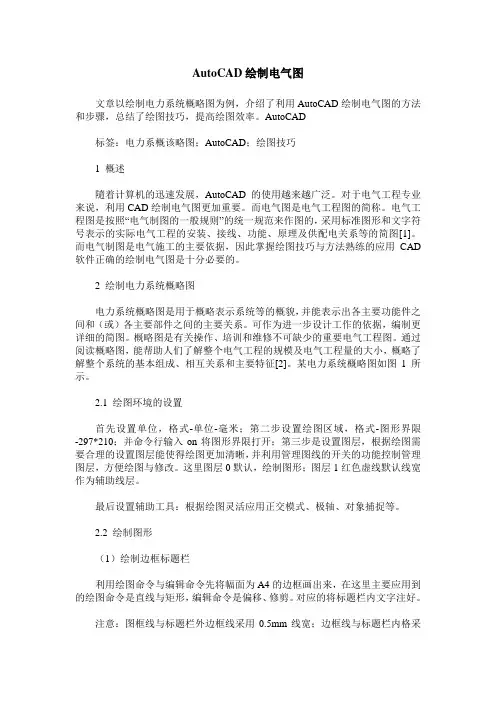

AutoCAD绘制电气图文章以绘制电力系统概略图为例，介绍了利用AutoCAD绘制电气图的方法和步骤，总结了绘图技巧，提高绘图效率。

AutoCAD标签：电力系概该略图；AutoCAD；绘图技巧1 概述隨着计算机的迅速发展，AutoCAD的使用越来越广泛。

对于电气工程专业来说，利用CAD绘制电气图更加重要。

而电气图是电气工程图的简称。

电气工程图是按照“电气制图的一般规则”的统一规范来作图的，采用标准图形和文字符号表示的实际电气工程的安装、接线、功能、原理及供配电关系等的简图[1]。

而电气制图是电气施工的主要依据，因此掌握绘图技巧与方法熟练的应用CAD 软件正确的绘制电气图是十分必要的。

2 绘制电力系统概略图电力系统概略图是用于概略表示系统等的概貌，并能表示出各主要功能件之间和（或）各主要部件之间的主要关系。

可作为进一步设计工作的依据，编制更详细的简图。

概略图是有关操作、培训和维修不可缺少的重要电气工程图。

通过阅读概略图，能帮助人们了解整个电气工程的规模及电气工程量的大小，概略了解整个系统的基本组成、相互关系和主要特征[2]。

某电力系统概略图如图1所示。

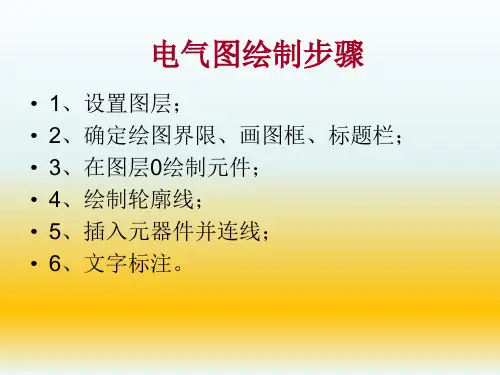

2.1 绘图环境的设置首先设置单位，格式-单位-毫米；第二步设置绘图区域，格式-图形界限-297*210；并命令行输入on将图形界限打开；第三步是设置图层，根据绘图需要合理的设置图层能使得绘图更加清晰，并利用管理图线的开关的功能控制管理图层，方便绘图与修改。

这里图层0默认，绘制图形；图层1红色虚线默认线宽作为辅助线层。

最后设置辅助工具：根据绘图灵活应用正交模式、极轴、对象捕捉等。

2.2 绘制图形（1）绘制边框标题栏利用绘图命令与编辑命令先将幅面为A4的边框画出来，在这里主要应用到的绘图命令是直线与矩形，编辑命令是偏移、修剪。

对应的将标题栏内文字注好。

注意：图框线与标题栏外边框线采用0.5mm线宽；边框线与标题栏内格采用默认0.25mm线宽。

（2）绘制定位线巧妙应用辅助线定位元件位置，使得整张图布局协调。

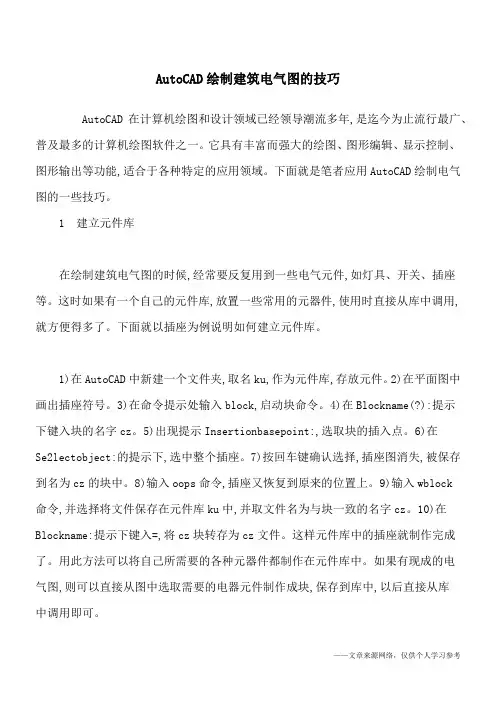

AutoCAD绘制建筑电气图的技巧
AutoCAD在计算机绘图和设计领域已经领导潮流多年,是迄今为止流行最广、普及最多的计算机绘图软件之一。

它具有丰富而强大的绘图、图形编辑、显示控制、图形输出等功能,适合于各种特定的应用领域。

下面就是笔者应用AutoCAD绘制电气
,
提示
在
,被保存
wblock
命令,10)在Blockname:提示下键入=,将cz块转存为cz文件。

这样元件库中的插座就制作完成了。

用此方法可以将自己所需要的各种元器件都制作在元件库中。

如果有现成的电
气图,则可以直接从图中选取需要的电器元件制作成块,保存到库中,以后直接从库
中调用即可。

2Polyedit命令的应用
一般建筑图中的墙线为粗线,而建筑电气设计中要求为细线,所以需要将所有的
粗实线改为细实线。

在AutoCAD中使用Polyedit命令,可以达到这一目的:1)输入polyedit命令,在Selectpolyline提示下选择需改变宽度的多义线。

2)在
键入all。

,度。

, 3
名,
层关闭。

这样就免去了一条一条删除辅助线的麻烦。

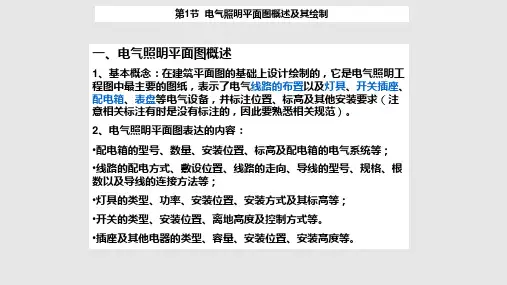

第15章住宅电气平面图15.1 电气平面图基础本节将简要介绍电气平面图的一些基本理论知识。

【预习重点】☑了解电气平面图概述。

☑了解常用照明线路分析。

☑文字标注及相关必要的说明。

15.1.1 电气平面图概述1．电气平面图表示的主要内容电气平面图一般包含以下内容：（1）配电箱的型号、数量、安装位置、安装标高、配电箱的电气系统。

（2）电气线路的配线方式、敷设位置、线路的走向、导线的型号、规格及根数，导线的连接方法。

（3）灯具的类型、功率、安装位置、安装方式及安装标高。

（4）开关的类型、安装位置、离地高度、控制方式。

（5）插座及其他电器的类型、容量、安装位置、安装高度等。

2．图形符号及文字符号的应用电气施工平面图是简图，采用图形符号和文字符号来描述图中的各项内容。

电气线路、其相关的电气设备的图形符号及其相关标注的文字符号所表征的意义，将于后续文字中作相关介绍。

3．电气线路及设备位置的确定方法电气线路及其设备一般采用图形符号和标注文字相结合的方式来表示，在电气施工平面图中不表示线路及设备本身的尺寸、形状，但必须确定其敷设和安装的位置。

其平面位置是根据建筑平面图的定位轴线和某些构筑物的平面位置来确定照明线路和设备布置的位置，而垂直位置，即安装高度，一般采用标高、文字符号等方式来表示。

4．电气平面图的绘制步骤（1）绘制房屋平面（外墙、门窗、房间、楼梯等）。

（2）电气工程CAD制图中，对于新建结构往往会由建筑专业提供建筑施工图，对于改建改造建筑则需重新绘制其建筑施工图。

（3）绘制配电箱、开关及电力设备。

（4）绘制各种灯具、插座、吊扇等。

（5）绘制进户线及各电气设备、开关、灯具间的连接线。

（6）对线路、设备等附加文字标注。

（7）附加必要的文字说明。

AutoCAD 2015中文版电气设计实例教程15.1.2 常用照明线路分析在一个建筑物内，有许多灯具和插座，一般有两种连接方法，一种是直接接线法，灯具、插座、开关直接从电源干线上引接，导线中间允许有接头，例如，瓷夹配线、瓷柱配线等；另一种是共头接线法，导线的连接只能在开关盒、灯头盒、接线盒引线，导线中间不允许有接头。

AutoCAD电气工程制图教程AutoCAD电气工程制图设计教程CAD电气制图设计是一个综合的知识领域，大家需要掌握一些什么样的知识，才可以具体的把握CAD电气制图设计。

想学AutoCAD电气工程制图教程吗？下面是考无忧网校小编为你分享的AutoCAD电气工程制图设计教程。

AutoCAD电气工程制图教程1.将“照明设备”图层设为当前图层，单击【常用】标签【绘图】面板【矩形】工具，绘制一个600×240的矩形2.单击【常用】标签【绘图】面板【图案填充】工具，将其填充为实色，并创建为图块，完成配电箱的绘制，如下图所示：(AutoCAD电气工程制图设计教程图例1)3.接下来绘制开关，单击【常用】标签【绘图】面板【直线】按钮，绘制如下图所示的图形：(AutoCAD电气工程制图教程图例2)4.将所绘图形使用【旋转】命令旋转-45度，结果如下图所示：(AutoCAD电气工程制图设计教程图例3)5.绘制一个直径为50的圆，并填充为实色，这样就绘制好了一个双控单联开关，如下图所示：(AutoCAD电气工程制图设计教程图例4)6.将所绘图形复制一个，使用【修剪】工具将图形下半部修剪，改为单联开关图形，如下图所示：(AutoCAD电气工程制图教程图例5)7.将配电箱旋转90度，复制一份，分别移至楼梯处，如下图所示：(AutoCAD电气工程制图设计教程图例6) 8.将开关复制并移到合适位置，如下图所示：(AutoCAD电气工程制图教程图例7)9.新建一个名为“照明电路”的图层，并设为当前图层，使用粗实线连接灯具与开关，结果如下图所示：(AutoCAD电气工程制图设计教程图例8)10.本例中所用插座均为单相三极组合插座，而有线电视插座与插座及网络插座均安排在弱电图线中11.将插座复制并移至合适位置，如下图所示：(AutoCAD电气工程制图教程图例9)12.连接插座线路，为了显示清晰，我们将照明线路图层隐藏。

13.这样我们就将灯具与插座布置好了，完成后如下图所示：(AutoCAD电气工程制图教程图例10)14.在绘制完成电气施工图后，需要对图形进行尺寸标注和文字说明，因为本例直接使用建筑平面图修改，因此不需要再标注尺寸，只需添加说明文字以及图框即可，完成后如下图所示：(AutoCAD电气工程制图教程图例11)以上是考无忧网校小编为你分享的AutoCAD电气工程制图设计教程。

CAD绘制电气线路图的详细步骤在电气工程中，绘制电气线路图是一个非常重要的环节。

而CAD 软件则是一种常用的工具，用于制作各种工程图纸。

本文将详细介绍使用CAD软件绘制电气线路图的步骤，帮助读者进行电气工程设计。

步骤一：准备工作在使用CAD软件绘制电气线路图之前，首先需要准备好所需的文件和资料。

包括电气设计的技术规范、相关的标准和图纸模板等。

步骤二：创建新的图纸启动CAD软件后，点击“新建”或者“创建新文件”选项。

在弹出的对话框中，选择“图形”作为绘图单位，设置画布尺寸和比例尺。

一般情况下，电气线路图使用常见的工程图纸尺寸，如A4或A3。

步骤三：绘制主要元件在新建的图纸上开始绘制主要的电气元件，如电源、开关、电机、照明灯具等。

可以通过CAD软件提供的常用图形绘制工具，如直线、圆形、多边形等来进行绘制。

步骤四：绘制连线完成主要元件的绘制后，开始绘制各个元件之间的连线。

在CAD 软件中，可以使用直线工具或者多段直线工具来绘制连线，以表示电气信号的传输路径。

绘制连线时，注意对齐元件的引脚或者连接点，并使用符号表示交叉或者分支。

步骤五：添加标签和注释标签和注释是电气线路图中必不可少的部分。

在CAD软件中，可以使用文字工具来添加标签和注释，用于标识元件的名称、编号、功能等。

同时，还可以使用符号、箭头等来表示电气信号的流向。

步骤六：设定图层和样式为了使电气线路图更加清晰和易读，可以在CAD软件中设定图层和样式。

通过将不同元件或连线放置在不同的图层中，可以方便地控制显示和编辑。

同时，还可以为不同的元件或连线设置不同的颜色、线型和线宽，以便更好地区分和识别。

步骤七：保存和打印完成电气线路图的绘制后，及时保存并备份文件，以免数据丢失。

同时，还可以使用CAD软件提供的打印或导出功能，将线路图输出为纸质版或者电子版，以便于后续的审核、传递或者归档。

尽管本文只提供了一个基本的绘图步骤，但电气线路图的设计是一个相对复杂和细致的工作，需要结合具体的项目需求和技术规范进行设计。

如何使用CAD软件绘制电气照明布置使用CAD软件绘制电气照明布置电气照明布置是建筑设计中一个重要的环节，它不仅关乎到建筑物的整体效果，还与人们的生活质量和舒适度直接相关。

为了提高工作效率和布置准确性，越来越多的设计师开始采用CAD软件进行电气照明布置的设计。

本文将介绍如何使用CAD软件进行电气照明布置，以及注意事项和技巧。

一、软件选择选择一款功能强大、易于操作的CAD软件对于电气照明布置的设计是非常重要的。

目前市面上有很多种类的CAD软件可供选择，如AutoCAD、Revit等。

这些软件都具有强大的绘图和建模功能，可以满足电气照明布置的要求。

根据自己的实际需求和熟悉程度选择一款合适的CAD软件进行使用。

二、准备工作在使用CAD软件进行电气照明布置之前，需要进行一些准备工作。

首先，了解建筑的平面布置图和设计图纸，包括墙体、门窗位置等相关信息。

其次，获取电气照明布置的设计要求，例如要安装的灯具种类、数量、功率等参数。

最后，收集相关资料和参考图纸，帮助我们更好地进行电气照明布置的设计。

三、创建图层在CAD软件中创建不同的图层是进行电气照明布置的基础步骤之一。

通过创建不同的图层，可以将不同种类的元素划分开来，方便管理和编辑。

例如可以创建一个墙体图层、灯具图层、电线管道图层等等。

在绘制时，可以根据需要选择相应的图层进行编辑，有利于后期的修改和管理。

四、绘制墙体和房间根据建筑平面图和设计要求，在CAD软件中绘制出墙体和房间的轮廓是进行电气照明布置的基础。

可以使用CAD软件提供的矩形绘图工具，根据实际尺寸和比例进行绘制。

在绘制过程中，可以根据需要设置不同的线型和线宽，使绘图更直观清晰。

绘制好墙体和房间后，可以根据需要进行调整和编辑。

五、添加灯具电气照明布置的设计离不开灯具的选择和安装。

在CAD软件中，可以通过插入灯具的模型来进行灯具的布置。

首先，从CAD软件的库中选择合适的灯具模型，然后插入到对应的房间或者墙体上。

知识目标1.了解电气平面布置图特征2.熟悉变电站常用设备、元器件的绘制3.掌握变电站平面布置图的绘制方法4.熟悉消防安全系统常用元器件的绘制5.掌握弱电工程平面图的绘制方法6.识别建筑平面图基本组成元素，了解典型建筑平面图绘制项目任务￿￿￿￿￿￿￿￿￿￿￿￿完成下列3个电气平面图的绘制，学习如何用定位线进行合理布局；能够快速应用图层功能，熟练应用复制、镜像工具提高绘图效率。

•变电所电气平面布置图•消防报警平面图•35kV变电站电气平面布置图变电所电气平面布置图消防报警平面图35kV变电站电气平面布置图项目相关知识•电气平面布置图介绍•变电所电气平面布置图的识图•消防报警平面图的识图•35kV变电站电气平面布置图识图项目实施•变电所电气平面布置图绘制•消防报警平面图绘制•35kV变电站电气平面布置图拓展知识•建筑平面图的识图•建筑平面图的绘制电气平面布置图介绍电气平面布置图是一种位置图，是用来表示各种电气设备及器件、装置与线路的平面与空间的位置、安装方式及其相互关系的图纸，是进行电气安装的主要依据，也是电气工程图纸中的重要图纸之一。

电气平面布置图也遵循简图规则，即图中所示的电气设备或器件并非真实外形，而是反映该设备或器件占地情况的简单图形，如矩形、圆形等简单的几何平面图形。

电气平面布置图介绍电气平面布置图中表示设备连接情况的导线用单直线或双直线表示，提供的是走线方向、连接方式等信息，而非真实导线数，具体导线类型、规格、数量等信息一般在附近标注。

常用的电气平面布置图有变配电所电气平面图、室外供电线路平面图、照明平面图、弱电平面图等，图中除了提供了设备安装位置、线路敷设方法的详细信息之外，还经常对所用导线型号、规格、数量、管径等施工数据进行标注。

变电所电气平面布置图消防报警平面图35kV变电站电气平面布置图整个变电所由柴油发电机房、低压配电室、高压配电室、变压器室4部分构成，所有设备之间的连接线用两根平行线来表示真实的连接导线，给出连接方式和线路走向。

如何利用CAD绘进行电气工程灯光设计CAD（计算机辅助设计）是现代工程设计中不可或缺的工具，其在电气工程灯光设计中也有着广泛的应用。

本文将介绍如何利用CAD绘制进行电气工程灯光设计，并分享一些相关的技巧和注意事项。

一、CAD简介CAD是指通过计算机软件进行工程设计的过程，可以大大提高设计效率和精度。

在电气工程灯光设计中，CAD可以帮助设计师实现快速且精确的灯光布局、光照计算和效果模拟等功能。

二、CAD绘图基础知识1. 学习CAD软件：选择一款常用且功能强大的CAD软件，如AutoCAD、SolidWorks等，并熟练掌握其基本操作和功能。

2. 坐标系统：了解CAD中的坐标系统，包括绝对坐标和相对坐标，并学会在绘图中使用正确的坐标。

3. 绘图工具：掌握CAD软件中的绘图工具，包括直线、圆、椭圆、多边形等，并学会使用这些工具进行绘图。

4. 图层管理：理解CAD中图层的概念和作用，合理使用图层管理工具，方便进行设计和修改。

三、电气工程灯光设计中的CAD应用1. 灯光布局：利用CAD软件可以在平面图上进行灯光布局，精确安排灯具的位置和数量。

2. 照明计算：CAD软件中常配备照明计算模块，可以根据灯具的参数和布局，自动进行照度、光度等计算，提供合理的照明解决方案。

3. 效果模拟：CAD软件还可以进行灯光效果模拟，设计师可以在虚拟环境中查看不同灯光布局和参数对照明效果的影响，并进行调整和优化。

四、电气工程灯光设计中的CAD技巧1. 图层设置：合理设置和使用图层，将不同类型的元素分别放置在不同的图层中，方便修改和管理。

2. 快捷键：熟悉并使用CAD软件中的快捷键，提高操作效率。

3. 物体阵列：利用CAD软件提供的物体阵列功能，可以快速复制和排列大量的灯具，减少工作量。

4. 参考图像：如果有设计参考图像，可以将其导入到CAD软件中进行参考，有助于精确还原设计效果。

五、电气工程灯光设计中需要注意的事项1. 标准规范：在进行电气工程灯光设计时，需要遵守相关的行业标准和规范，确保设计方案的合法性和安全性。
