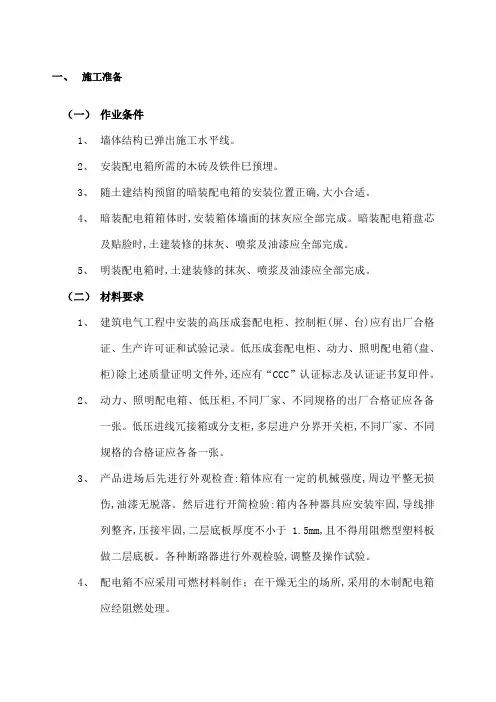

配电箱、配电柜技术交底
1、配电柜的标示牌采用铝制标示牌，按扭标示牌采用塑料标示牌标注宋体黑字。
2、总开关引至各负荷开关的小铜排喷绝缘漆，并在铜排前面挡一块有机板透明玻璃，有机玻璃板为阻燃产品。
3、配电箱内零线、地线端子的螺丝，均应为内六角螺丝。
4、二次线均应做压接接线端子并做涮锡处理。
5、配电箱、柜的一、二次图均贴在箱门或柜门的内侧，并交我方两套。
6、配电箱、柜的指示灯具采用发光二极管的产品。
7、所有箱柜的门锁为通用钥匙。
8、在暗装配电箱的四角焊出40X4扁铁供箱体的地线用及固定箱体用。
9、暗装配电箱不要开孔，按现场实际用量现场开孔。
10、配电柜带10#槽钢底座。
11、所有设备技术参数及功能要求必须符合相关的国家标准及北京市地方规定的要求。 12、箱、柜外壳采用的板材必须注名材质、厚度、生产厂家。
13、细则说明:
?接地:所有配电箱、柜分别设置专用工作零母线和保护接地线各一条，其中PE母线必须与配电箱、柜体有可靠连接。柜门或箱体门二层板都应有接地裸带引至保护接地线，并作可靠连接(二层板必须有专用接地柱)，箱、柜体内应当有明显、易操作的地方设置不可拆卸的接地螺丝，并有接地标志。工作零母线及保护接地线均不允许串接。照明配电箱接地螺栓采用内六角螺栓。
?加工部件齐全，箱体开口合适，切口整齐，不毛刺，配电箱、柜的配线排列整齐，绑扎成束固定在板上，同一端子上导线连接不多于2根，金属构架、铁盘及电器的金属外壳应有良好接地。箱、柜体颜色应按甲方指定的色标采购，内部油漆应均匀、完整，外表油漆应均匀、平滑，无明显划痕，无起泡、滴流等现象。柜体加工应平整，无手工敲打痕迹，所有金属加工件均不应有毛刺，尺寸要准确，装配公差要符合要求。电线与电器连接时，端部绞紧，且有不开口的终端端子，接线端子与电器设备连接时均应加平垫和弹簧垫，螺丝与垫片要求使用镀锌件。开关及接触器的进线必须带色标。母线应刷黑绝缘漆，漆膜应完整，且有安全隔离措施，
母线黑漆位置应一致、整齐并贴相序色标。每个开关的名称、路别应有明显标识。 ?安全线绑扎带、外套塑料管等采用的塑料制品心须为阻燃及绝缘。强电、弱电端子隔开布
----------------------------精品word文档值得下载值得拥有----------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------
----------------------------精品word文档值得下载值得拥有----------------------------------------------
置并标示清楚。
4?消防配电箱、应急照明配电箱箱体应作防火处理(防火漆)满足消防主管部门的要求。 14、配电箱、柜应使用冷轧钢板，配电箱体和门厚度不小于1.5mm，配电柜厚度不小于2mm。 15、配电箱、柜内的开关等元器件按设计选用，且具备3C认证。
16、配电箱、柜所有螺栓、紧固件，均应采用热镀锌元件。
17、配电箱、柜门开关灵活，门和箱件之间用裸编织铜线连接，且有标识，箱、柜门上铆上厂家金属铭牌标识。
18、配电箱、柜内配线应严格执行国家规范，相线黄、绿、红、零线淡蓝，保护线黄绿双色，相线与保护线截面积相等，箱壳的接地线采用编织软铜线，压好鼻子涮上锡。 19、所有回路应有编号，配电箱、柜应有系统图，图纸采用塑封固定牢固在箱、柜门内侧。 20、配电箱型式:明装、暗装两种，参照计划备注。明装箱宽600以上为双开门。电表箱应符合供电局要求。
21、动力柜、照明柜均设强切接点(智能、消防用)。所有动力箱、带接触器的照明箱、事故箱内均设智能、消防接点。
22、防护等级:IP40
23、配电箱、柜内分别设置N线、PE线汇流排，汇流排上的接端子采用内六角镀锌螺栓。配电箱内采用不小于15×3镀锌铜排。配电柜内采用不小于40×4镀锌铜排，压接螺丝的数量?设计回路。
24、配电箱、配电柜的尺寸、数量应参照设计图纸，如有变化需与我方协商。 25、对于易损元器件应无偿更换。
26、配电箱、配电柜内的元器件应有详细的价格清单，并有备品、备件。少量丢失器件应无偿提供。
27、暗装配电箱箱体和盘芯需分别供应，且应做好标识，同种规格的配电箱应按同一标准生产，方便安装。
28、配电箱厂家应协助施工单位进行调试，并配合验收等工作。
29、其它末尽事宜，均按照图纸及国家有关规定行业标准和规范执行。
