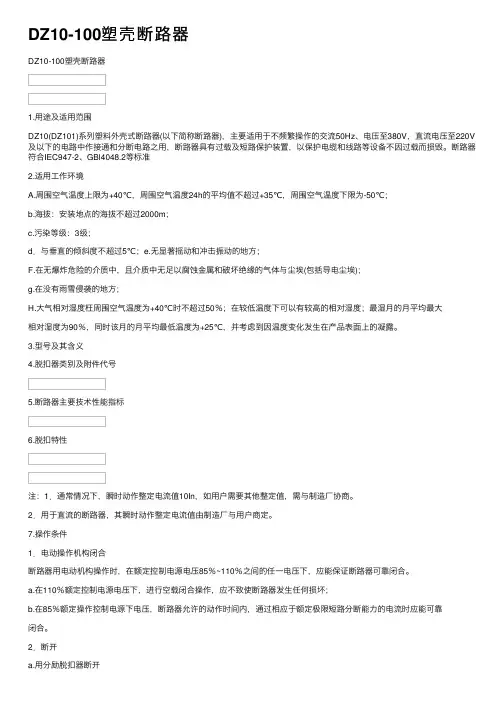

DZ10-100塑壳断路器DZ10-100塑壳断路器1.⽤途及适⽤范围DZ10(DZ101)系列塑料外壳式断路器(以下简称断路器)，主要适⽤于不频繁操作的交流50Hz、电压⾄380V，直流电压⾄220V 及以下的电路中作接通和分断电路之⽤，断路器具有过载及短路保护装置，以保护电缆和线路等设备不因过载⽽损毁。

断路器符合IEC947-2、GBl4048.2等标准2.适⽤⼯作环境A.周围空⽓温度上限为+40℃，周围空⽓温度24h的平均值不超过+35℃，周围空⽓温度下限为-50℃；b.海拔：安装地点的海拔不超过2000m；c.污染等级：3级；d．与垂直的倾斜度不超过5℃；e.⽆显著摇动和冲击振动的地⽅；F.在⽆爆炸危险的介质中，且介质中⽆⾜以腐蚀⾦属和破坏绝缘的⽓体与尘埃(包括导电尘埃)；g.在没有⾬雪侵袭的地⽅；H.⼤⽓相对湿度枉周围空⽓温度为+40℃时不超过50％；在较低温度下可以有较⾼的相对湿度；最湿⽉的⽉平均最⼤相对湿度为90％，同时该⽉的⽉平均最低温度为+25℃，并考虑到因温度变化发⽣在产品表⾯上的凝露。

3.型号及其含义4.脱扣器类别及附件代号5.断路器主要技术性能指标6.脱扣特性注：1．通常情况下，瞬时动作整定电流值10In，如⽤户需要其他整定值，需与制造⼚协商。

2．⽤于直流的断路器，其瞬时动作整定电流值由制造⼚与⽤户商定。

7.操作条件1．电动操作机构闭合断路器⽤电动机构操作时，在额定控制电源电压85％~110％之间的任⼀电压下，应能保证断路器可靠闭合。

a.在110％额定控制电源电压下，进⾏空载闭合操作，应不致使断路器发⽣任何损坏；b.在85％额定操作控制电源下电压，断路器允许的动作时间内，通过相应于额定极限短路分断能⼒的电流时应能可靠闭合。

2．断开a.⽤分励脱扣器断开当脱扣器操作期间的控制电压在70％和110％之间，则在断路器的所有操作条件下，应导致分励脱扣器脱扣。

b.⽤⽋压脱扣器断开当额定⼯作电压下降到额定值的70％和35％之间，⽋压脱扣器应动作；⽋压脱扣器在电源电压低于脱扣器额定⼯作电压的35％时，⽋压脱扣器应能防⽌断路器闭合；电源电压等于或⼤于脱扣器额定⼯作电压的85％时，应能保证断路器闭合。

几个断路器参数的含义-塑壳断路器参数含义是什么塑壳断路器能够在电流超过跳脱设定后自动切断电流。

塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

其脱扣单元分为：热磁脱扣与电子脱扣器。

常用的，额定电流共有以下几种 16 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。

塑壳断路器的主要参数⑴额定电压塑壳断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。

（2）额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。

⑶脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。

⑷过载保护电流、时间曲线过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。

⑸欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压一定要等于线路额定电压。

⑹分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压一定要等于控制控制电源电压。

⑺额定极限短路分断能力Icu塑壳断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。

额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。

额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。

对塑壳式断路器而言， Ics只要大于25%Icu就算合格，目前市场上断路器的Ics大多数在（50%—75%）Icu之间。

⑻限流分断能力限流分断能力是指电路发生短路时，断路器跳闸时限制故障电流的能力。

电路发生短路时，塑壳断路器触头快速打开，产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加，降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。

断路器外壳上常见的技术参数，到底都代表什么意思？我们经常会在断路器的外壳上看到一些技术参数，但是由于器件大小的限制，并没有对这些参数的含义进行详细的解读。

这就要求我们具备一定的参数阅读能力。

接下来，我们就一起以实物讲解的形式了解一下常见的参数到底都代表什么意思。

塑壳断路器的额定值图1 ABB的T1N160系列断路器如图1，该塑壳断路器为ABB公司的T1N160系列断路器，其额定参数：1.壳架电流：160A，即该断路器可安装的最大的长延时脱扣器的整定电流为160A。

2.额定电压：额定电压Ue=690V，额定绝缘电压Ui=800V，额定冲击耐受电压Uimp=8kV。

3.短路电流分段能力：在~400/415VAC系统中，短路电流极限分段能力Icu=36kA，短路电流运行分段能力Ics=75%Icu；在~690VAC系统中，短路电流极限分段能力Icu=6kA，短路电流运行分段能力Ics=50%Icu；在⎓250VDC系统中，短路电流极限分段能力Icu=36kA，短路电流运行分段能力Ics=75%Icu；在⎓500VDC系统中，短路电流极限分段能力Icu=36kA，短路电流运行分段能力Ics=50%Icu。

4.额定频率：~50-60Hz。

5.断路器类型：选择性类别A，即断路器只有过载长延时保护、短路瞬时保护；话句话说，A类断路器通常应用在配电系统末端，在发生短路故障时，立即切断故障回路，避免故障蔓延。

以上参数可以参考实物图，如图2所示。

图2 断路器参数表该断路器所采用的脱扣器类型为TMD热磁型脱扣器，其热脱扣可调，磁脱扣不可调（TMA热磁型脱扣器的热脱扣、磁脱扣均可调）。

1.热脱扣整定值Iset1（即图3实物标注的I1）：可以通过图3所示的左侧旋钮调整，分别为最小值MIN=0.7In=112A，中间值MED=0.85In=136A，最大值MAX=In=160A。

2.磁脱扣整定值Iset3（即图3实物标注的I3）：TMD的磁脱扣不可调，其整定值为1600A=10In，即该型断路器通过10倍额定电流时磁脱扣器会瞬时脱扣。

一、适用范围DZ20系列塑壳式断路器，起额定绝缘电压500V，交流50Hz或60Hz、额定工作电压380V或直流额定工作电压220V，其额定电流1250A。

一般作为配电用，额定电流200A及以下和400Y型的断路器亦可做为保护电动机用。

在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。

四极断路器主要用于交流50Hz、额定电压400V及以下，额定电流100至630A三相四线制的系统中，他能保证电流完全断开，确保安全，从而解决其它任何断路器不可克服的中性极电流不为零的弊端。

配电用断路器在配电网络中用来分配电流，且可做为线路及电源设备的过载、短路和欠电压保护。

保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和运转中分断以及作为电动机的过载、短路和欠电压保护。

二、型号及其含义附件名称/附件代号/过电流脱扣器方式瞬时脱扣器复式脱扣器无200 300 报警触头208 308分励脱扣器210 310辅助触头220 320 欠电压脱扣器230 330 分励脱扣器辅助触头240 340 分励脱扣器欠电压脱扣器250 350 二组辅助触头260 360 辅助触头欠电压脱扣器270 370 分励脱扣器报警触头218 318 辅助触头报警触头228 328 欠电压脱扣器报警触头238 338 分励脱扣器辅助触头报警触头248 348 分励脱扣器欠电压脱扣器报警触头258 358 二组辅助触头报警触头268 368欠电压脱扣器辅助触头报警触头278 378注：1.表中所列规格用户根据需要选取，但在一台断路器不应超过，表中每格中所规定的项目。

2.所有规格的断路器每组辅助触头由二常开和二常闭触头组成。

3.除1250Y无直流欠电压脱扣器外，其余等级的断路器均有欠电压脱扣器和分励脱扣。

其电压规格交流有22V、380V，直流有110V220V共四种。

4.报警触头均为一常开和一常闭触头。

5.壳架等级100A中无248、258、278、348、358、378的规格。

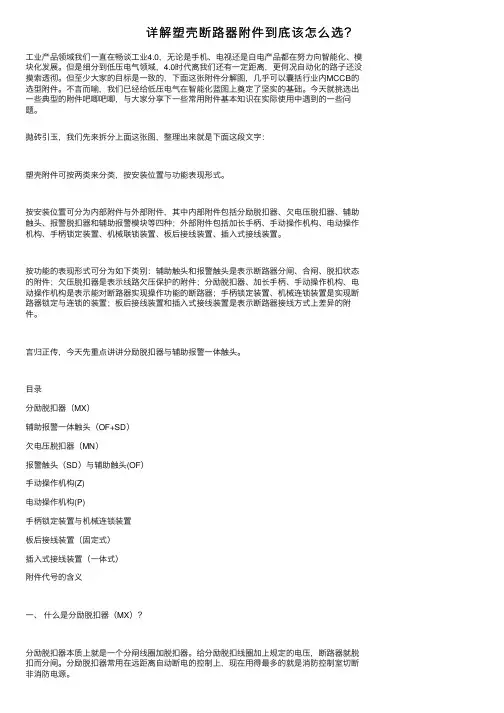

详解塑壳断路器附件到底该怎么选？⼯业产品领域我们⼀直在畅谈⼯业4.0，⽆论是⼿机、电视还是⽩电产品都在努⼒向智能化、模块化发展。

但是细分到低压电⽓领域，4.0时代离我们还有⼀定距离，更何况⾃动化的路⼦还没摸索透彻。

但⾄少⼤家的⽬标是⼀致的，下⾯这张附件分解图，⼏乎可以囊括⾏业内MCCB的选型附件。

不⾔⽽喻，我们已经给低压电⽓在智能化蓝图上奠定了坚实的基础。

今天就挑选出⼀些典型的附件吧唧吧唧，与⼤家分享下⼀些常⽤附件基本知识在实际使⽤中遇到的⼀些问题。

抛砖引⽟，我们先来拆分上⾯这张图，整理出来就是下⾯这段⽂字：塑壳附件可按两类来分类，按安装位置与功能表现形式。

按安装位置可分为内部附件与外部附件，其中内部附件包括分励脱扣器、⽋电压脱扣器、辅助触头、报警脱扣器和辅助报警模块等四种；外部附件包括加长⼿柄、⼿动操作机构、电动操作机构、⼿柄锁定装置、机械联锁装置、板后接线装置、插⼊式接线装置。

按功能的表现形式可分为如下类别：辅助触头和报警触头是表⽰断路器分闸、合闸、脱扣状态的附件；⽋压脱扣器是表⽰线路⽋压保护的附件；分励脱扣器、加长⼿柄、⼿动操作机构、电动操作机构是表⽰能对断路器实现操作功能的断路器；⼿柄锁定装置、机械连锁装置是实现断路器锁定与连锁的装置；板后接线装置和插⼊式接线装置是表⽰断路器接线⽅式上差异的附件。

⾔归正传，今天先重点讲讲分励脱扣器与辅助报警⼀体触头。

⽬录分励脱扣器（MX）辅助报警⼀体触头（OF+SD）⽋电压脱扣器（MN）报警触头（SD）与辅助触头(OF）⼿动操作机构(Z)电动操作机构(P)⼿柄锁定装置与机械连锁装置板后接线装置（固定式）插⼊式接线装置（⼀体式）附件代号的含义⼀、什么是分励脱扣器（MX）？分励脱扣器本质上就是⼀个分闸线圈加脱扣器。

给分励脱扣线圈加上规定的电压，断路器就脱扣⽽分闸。

分励脱扣器常⽤在远距离⾃动断电的控制上，现在⽤得最多的就是消防控制室切断⾮消防电源。

要使分励线圈动作，必须满⾜以下三点要求:1. 分励可靠脱扣的电压为电源电压的70%~110%；2. 微动开关触电的分段能⼒⼀般为AC:3A/400V，6A/230V；DC:5A/250V，10A/125V；3. 分励线圈通电时间是受限的，不应超过1秒。

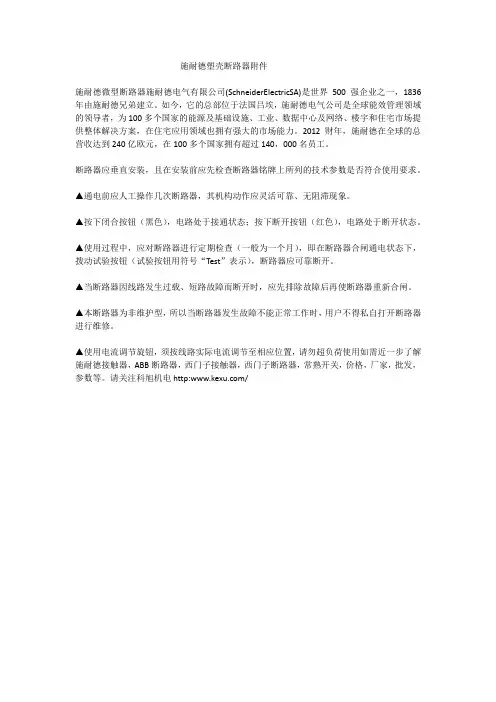

施耐德塑壳断路器附件
施耐德微型断路器施耐德电气有限公司(SchneiderElectricSA)是世界500强企业之一，1836年由施耐德兄弟建立。

如今，它的总部位于法国吕埃，施耐德电气公司是全球能效管理领域的领导者，为100多个国家的能源及基础设施、工业、数据中心及网络、楼宇和住宅市场提供整体解决方案，在住宅应用领域也拥有强大的市场能力。

2012财年，施耐德在全球的总营收达到240亿欧元，在100多个国家拥有超过140，000名员工。

断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。

▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。

请关注科旭机电http:/。

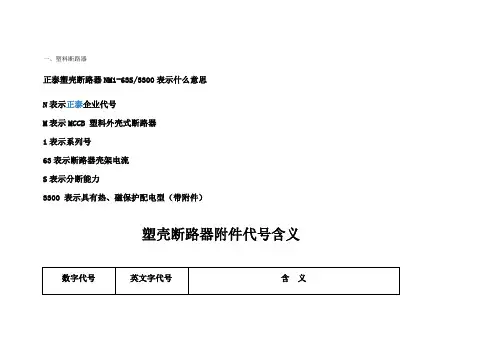

一、塑料断路器正泰塑壳断路器NM1-63S/3300表示什么意思N表示正泰企业代号M表示MCCB 塑料外壳式断路器1表示系列号63表示断路器壳架电流S表示分断能力3300 表示具有热、磁保护配电型（带附件）塑壳断路器附件代号含义4300 四极4200 四极P 电操机构Z 手操机构塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

一、塑料断路器正泰塑壳断路器NM1-63S/3300表示什么意思N表示正泰企业代号M表示MCCB 塑料外壳式断路器1表示系列号63表示断路器壳架电流S表示分断能力3300 表示具有热、磁保护配电型（带附件）塑壳断路器附件代号含义塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

??????然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系??????Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

塑壳断路器附件的功能以及如何选择（2）塑壳断路器附件的功能以及如何选择塑壳断路器附件的功能以及如何选择 [篇2]1.塑壳断路器的应用塑壳断路器广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。

由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。

本文对用户在选择和使用塑壳断路器时容易出现的问题做一介绍，以帮助用户合理选择使用塑壳断路器。

2.断路器壳架等级断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。

断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。

同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。

例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。

额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。

因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。

由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。

脱扣器电流整定值是指脱扣器调整到动作电流值。
