塑壳式断路器介绍塑壳式断路器的外壳通常采用塑料材料制成，具有良好的绝缘性能和耐腐蚀性能，能够有效地防止电弧的扩散。
在外壳上还会安装显示窗口和动作指示，用于显示断路器的运行状态和故障信息，方便运维人员进行检查和维护。
此外，塑壳式断路器还具有紧急断电开关，当发生电力事故时，可以迅速切断电路，保证人身安全。
塑壳式断路器的断路器本体是决定其断电能力和运行特性的关键部件。
一般来说，其断电能力和额定电流相关，常见的额定电流有10A、16A、32A等，依据实际需要进行选择和安装。
断路器本体内部通常包含电弧消耗器、双触点结构和电路保护装置等。
电弧消耗器用于有效地限制和消除电弧，并防止电器设备受到过大的电流冲击。
双触点结构能够确保断路器的稳定接触和可靠断开。
电路保护装置则具有过载保护、短路保护以及漏电保护等功能，一旦电流异常，会迅速切断电路以达到保护的目的。
塑壳式断路器的电动机构主要用于控制断路器的开关动作。
它采用电磁力原理，通过控制电磁铁的吸合和松开，来控制断路器的闭合和断开。
电动机构的操作可以通过手动或自动方式进行，手动操作适用于紧急情况下或无电源供应的环境，而自动操作一般通过电子设备或传感器进行，可以实现自动检测和断路器的控制。
电动机构还可以配备过载保护和短路保护装置，以提高断路器的安全性和可靠性。
触发装置是塑壳式断路器的另一个重要组成部分，它用于控制断路器的动作和切断电流。
触发装置通常由电流传感器、电流变送器和断路器控制单元等多个组件组成。
电流传感器用于检测电路中的电流情况，将电流信号转换为电压信号。
电流变送器则将电压信号转换为控制信号，并通过断路器控制单元发送给断路器，以实现断路器的开关动作。
触发装置具有高灵敏度、精确度和可靠性的特点，能够快速检测到异常情况并及时触发断路器的动作。
塑壳式断路器的工作原理是利用电磁原理和触发装置的功能，当电路中发生过载或短路时，触发装置能够检测到异常的电流，然后通过断路器控制单元发送命令，驱动电动机构使断路器迅速切断电流。

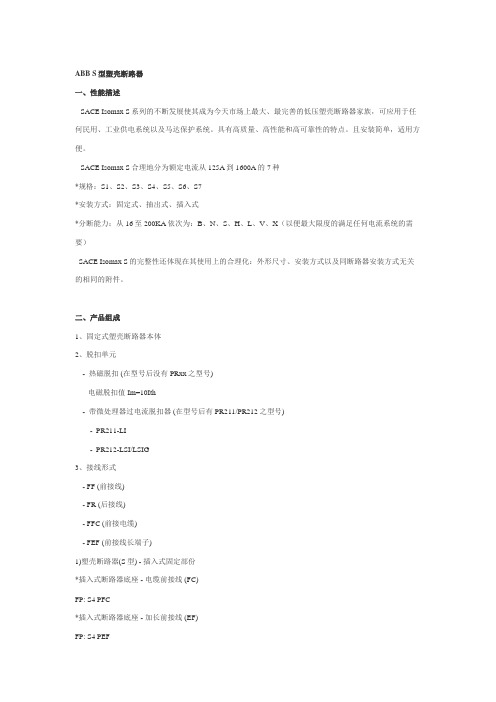

ABB S型塑壳断路器一、性能描述SACE Isomax S系列的不断发展使其成为今天市场上最大、最完善的低压塑壳断路器家族，可应用于任何民用、工业供电系统以及马达保护系统。
具有高质量、高性能和高可靠性的特点。
且安装简单，适用方便。
SACE Isomax S合理地分为额定电流从125A到1600A的7种*规格：S1、S2、S3、S4、S5、S6、S7*安装方式：固定式、抽出式、插入式*分断能力：从16至200KA依次为：B、N、S、H、L、V、X（以便最大限度的满足任何电流系统的需要）SACE Isomax S的完整性还体现在其使用上的合理化：外形尺寸、安装方式以及同断路器安装方式无关的相同的附件。
二、产品组成1、固定式塑壳断路器本体2、脱扣单元- 热磁脱扣 (在型号后没有PRxx之型号)电磁脱扣值 Im=10Ith- 带微处理器过电流脱扣器 (在型号后有PR211/PR212之型号)- PR211-LI- PR212-LSI/LSIG3、接线形式- FF (前接线)- FR (后接线)- FFC (前接电缆)- FEF (前接线长端子)1)塑壳断路器(S型) - 插入式固定部份*插入式断路器底座 - 电缆前接线 (FC)FP: S4 PFC*插入式断路器底座 - 加长前接线 (EF)FP: S4 PEF*插入式断路器底座 -后接线 ( R)FP: S4 PR2)塑壳断路器(S型) - 抽出式固定部份*抽出式断路器底座 - 电缆前接线 (FC) FP: S4 WFC*抽出式断路器底座 - 加长前接线 (EF) FP: S4 WEF FP: S6 WEF FP: S7 WEF *抽出式断路器底座 -后接线 ( R)FP: S4 WR**抽出式断路器底座 -水平后接线 (HR) FP: S6 WHR FP: S7 WHR*抽出式断路器底座 -垂直后接线 ( VR) FP: S6 WVR FP: S7 WVR三、产品选型1、TM热敏电磁脱扣器的常用规格2、微处理器脱扣器的常用规格3、S2X，S3X，S4X，S6X限流型断路器。

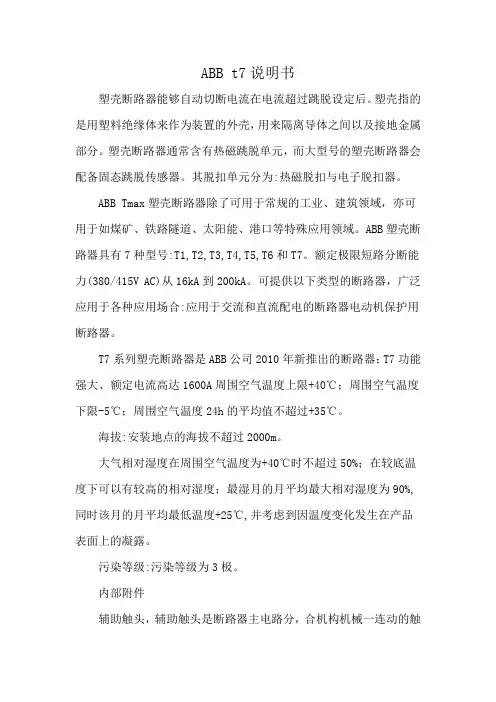

ABB t7说明书塑壳断路器能够自动切断电流在电流超过跳脱设定后。
塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
其脱扣单元分为:热磁脱扣与电子脱扣器。
ABB Tmax塑壳断路器除了可用于常规的工业、建筑领域，亦可用于如煤矿、铁路隧道、太阳能、港口等特殊应用领域。
ABB塑壳断路器具有7种型号:T1,T2,T3,T4,T5,T6和T7。
额定极限短路分断能力(380/415V AC)从16kA到200kA。
可提供以下类型的断路器，广泛应用于各种应用场合:应用于交流和直流配电的断路器电动机保护用断路器。
T7系列塑壳断路器是ABB公司2010年新推出的断路器；T7功能强大、额定电流高达1600A周围空气温度上限+40℃；周围空气温度下限-5℃；周围空气温度24h的平均值不超过+35℃。
海拔:安装地点的海拔不超过2000m。
大气相对湿度在周围空气温度为+40℃时不超过50%；在较底温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度+25℃,并考虑到因温度变化发生在产品表面上的凝露。
污染等级:污染等级为3极。
内部附件辅助触头，辅助触头是断路器主电路分，合机构机械一连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。
例如向灯、继电器等输出。
塑壳断路器壳架等级额定电流100A为单断点转换触头，225A 及以上为桥式触头结构，约定电流为3A:壳架等级额定电流400A及以上可装两常开、两常闭，约定电流为6A，操作性能与断路器的操作性能相同。
分励脱扣器:是一种用电压源激励的脱扣器，它的电压可与主电路电压无关。
分励脱扣器是一种远距离操纵分闸的附件。
当电源电压等于额定控制电源电压的70%-110%之间的任一电压时，就能可靠分断断路器。

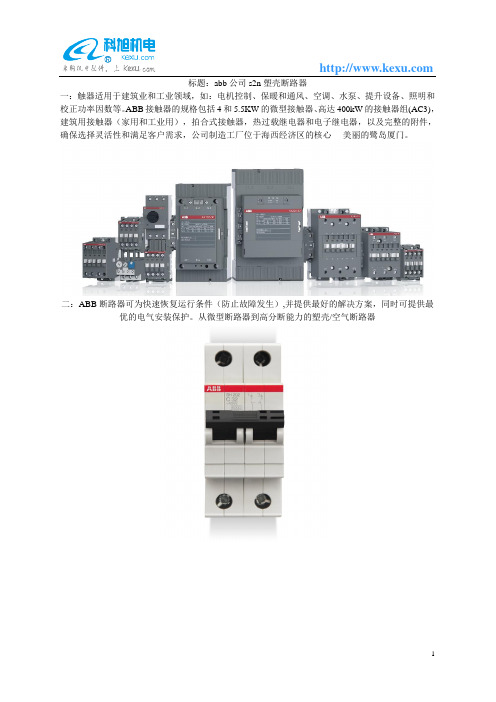

标题：abb公司s2n塑壳断路器
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。
ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。
二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。
塑料外壳式断路器作为低压配电系统和电动机保护回路中的过载、短路保护电器，额定电流在600A以下，且短路电流不大时，可选用塑壳断路器；因而塑壳断路器是应用广泛的产品。
塑壳断路器工作原理联锁装置有机械联锁和电气联锁两种类型。
工作原理是：（1）机械联锁装置一般使用钢丝绳或者杠杆机构，以机械位置的变动（也可采用多功能程序锁）来保证在断路器切断电源以前，隔离开关的操作把手不能动作。
（2）电气联锁装置电气联锁一般有两种联锁方式，一种是通过操作机构上的联动辅助接点（常开或常闭）去控制隔离开关的把手。
当断路器未断开时，隔离开关操作把手不能动作。
另一种电气联锁是利用距离开关操作机构上的联动辅助接点（常开或常闭）去控制断路器。
当拉动隔离开关的把手时，联动辅助接点（常开或常闭）使断路器动作以切断电路，从而可防止带负荷拉动距离开关的事故。
塑壳断路器的特性1.额定极限短路分断能力Icu：断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。
Ics作为一个特性参数，并非只简单考虑断路器的分断能力，而是作为一种分断指标，即分断几次短路故障后，还能保证其正常工作。
2.限流分断能力：断路器发生短路时、触头快速打开产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加。
断路器断开时间越少，Ics就越接近Icu，限流效果就越好，也可大大降低短路电流引起的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。
3.短路保护：短路保护就是短路瞬时跳闸。
要注意在负荷变化后及时调整保护的整定值，防止整定值过小频繁跳闸影响供电质量，或整定值过大使线路和设备得不到有效保护。
4.过载延时保护：过载延时保护是指负荷电流超过设备的限定范围有烧毁设备的危险，保护装置能在一定时间内切断电源。
过载有个热量积累的过程，保护动作不需要过于迅速。
对于短时过电流，保护不应该动作。
5.隔离功能：隔离功能就是要求断路器断开后的泄漏电流不致对人身和设备产生危害。
ABB的S塑壳断路器技术样本ABB是全球工业自动化领域的领导者之一、其S塑壳断路器技术样本是ABB在低压电气领域的核心产品之一，具有多项独特的技术优势和优质的产品性能。
S塑壳断路器是ABB的一种低压电气开关设备，被广泛应用于住宅、商业和工业领域，用于保护电路免受过载、短路和地故障等故障状态的损害。
下面将详细介绍ABBS塑壳断路器技术样本的特点。
首先，ABB的S塑壳断路器采用了最先进的技术，使其具有出色的性能和可靠性。
该断路器采用了双断点弧尽头设计，可以有效地打破电弧，并且可以在较短的时间内实现断路操作，确保电路在故障时迅速切断，减少对电气设备的损害。
其次，ABB的S塑壳断路器具有高断开能力和热稳定性。
该断路器设计了特殊的磁力机构，可以在短时间内实现高电流断开操作，保护电路免受过载和短路的损害。
同时，断路器还配备了优质的热稳定材料，使其在高温环境下工作时保持良好的性能，并确保其长期的可靠性。
第三，S塑壳断路器还具有灵活性和易于安装。
该断路器的设计结构紧凑，占用空间小，适用于各种安装环境。
断路器还具有标准化的组件设计，可以方便地进行组装和更换。
此外，S塑壳断路器还具有多种额定电流和断路容量的选项，以满足不同电气系统的需求。
另外，ABB的S塑壳断路器还具有完善的保护功能。
除了基本的短路保护和过载保护外，断路器还配备了不同类型的保护装置，如过电压保护、接地保护和短路开关等。
这些保护装置可以有效地提高电气系统的安全性和可靠性，减少故障的发生。
总的来说，ABB的S塑壳断路器技术样本是一种高性能、可靠、灵活和易于安装的低压电气设备。
其独特的设计和优质的产品性能，使其在低压电气保护领域具有广泛的应用前景。
无论是在住宅、商业还是工业领域，ABB的S塑壳断路器都可以提供可靠的电气保护，确保电路的安全运行。

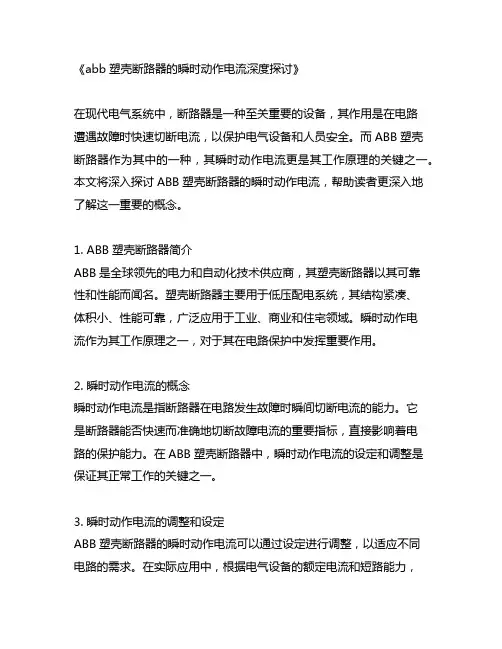

《abb塑壳断路器的瞬时动作电流深度探讨》在现代电气系统中，断路器是一种至关重要的设备，其作用是在电路遭遇故障时快速切断电流，以保护电气设备和人员安全。
而ABB塑壳断路器作为其中的一种，其瞬时动作电流更是其工作原理的关键之一。
本文将深入探讨ABB塑壳断路器的瞬时动作电流，帮助读者更深入地了解这一重要的概念。
1. ABB塑壳断路器简介ABB是全球领先的电力和自动化技术供应商，其塑壳断路器以其可靠性和性能而闻名。
塑壳断路器主要用于低压配电系统，其结构紧凑、体积小、性能可靠，广泛应用于工业、商业和住宅领域。
瞬时动作电流作为其工作原理之一，对于其在电路保护中发挥重要作用。
2. 瞬时动作电流的概念瞬时动作电流是指断路器在电路发生故障时瞬间切断电流的能力。
它是断路器能否快速而准确地切断故障电流的重要指标，直接影响着电路的保护能力。
在ABB塑壳断路器中，瞬时动作电流的设定和调整是保证其正常工作的关键之一。
3. 瞬时动作电流的调整和设定ABB塑壳断路器的瞬时动作电流可以通过设定进行调整，以适应不同电路的需求。
在实际应用中，根据电气设备的额定电流和短路能力，进行合理的瞬时动作电流设定是至关重要的。
合理的瞬时动作电流设定可以确保断路器在故障发生时能够迅速而准确地切断电流，最大程度地保护电气设备和人员安全。
4. 个人理解和观点瞬时动作电流作为断路器的重要指标，直接关系到电路的安全性和电气设备的保护。
在实际应用中，合理设置和调整瞬时动作电流对于保障电气系统的安全稳定运行至关重要。
随着电气系统的不断发展和智能化，对瞬时动作电流的要求也将不断提高，这也对断路器制造商提出了更高的挑战和要求。
总结ABB塑壳断路器作为电气系统中重要的保护设备，其瞬时动作电流的设定和调整对于保证电气设备和人员的安全至关重要。
对瞬时动作电流的深入理解和研究，有助于提高电气系统的安全性和可靠性。
希望本文能够帮助读者更好地理解ABB塑壳断路器瞬时动作电流的重要性和应用价值。
abb断路器参数摘要：一、ABB断路器简介1.ABB公司背景2.断路器的作用和重要性二、ABB断路器的主要参数1.额定电压2.额定电流3.断路能力4.短路耐受能力5.极数6.操作方式三、ABB断路器的性能优势1.高可靠性2.优良的短路保护性能3.快速断电能力4.节能环保四、ABB断路器的应用领域1.工业领域2.电力系统3.住宅和商业建筑4.基础设施项目正文：【一、ABB断路器简介】ABB是一家全球领先的瑞士工程公司，专注于电力和自动化技术的研发、制造和销售。
断路器作为电力系统中保护电路和设备安全的关键元件，其性能和质量对于整个电力系统的稳定运行至关重要。
【二、ABB断路器的主要参数】1.额定电压：ABB断路器提供各种额定电压等级，以满足不同应用场景的需求。
2.额定电流：根据负载电流的大小，选择合适的额定电流等级，以确保正常工作和安全。
3.断路能力：断路器在发生短路时能够切断电路的能力，通常用额定短时耐受电流表示。
4.短路耐受能力：指断路器在短路条件下能够保持稳定性能的能力。
5.极数：根据电路的极性，选择合适的极数，以确保正常连接和切断电路。
6.操作方式：ABB断路器提供多种操作方式，如手动、电动、气动等，以满足不同操作需求。
【三、ABB断路器的性能优势】1.高可靠性：ABB断路器采用优质材料和精湛制造工艺，确保产品具有高可靠性和长使用寿命。
2.优良的短路保护性能：ABB断路器在短路条件下能够快速、准确地切断电路，保护电力系统的安全稳定运行。
3.快速断电能力：在发生故障时，ABB断路器能够迅速切断电路，降低故障损失。
4.节能环保：ABB断路器在运行过程中具有较低的能耗和排放，符合绿色环保的要求。
【四、ABB断路器的应用领域】1.工业领域：ABB断路器广泛应用于各类工业生产领域，如石油、化工、冶金、建材等。
2.电力系统：在发电、输电、配电等电力系统中，ABB断路器发挥着关键的保护作用。
3.住宅和商业建筑：ABB断路器在住宅和商业建筑中用于保护人身安全和电气设备。
塑壳断路器的用途有那些(1)额定极限短路分断能力Icu断路器的分断能力指标有两种：额定极限短路分断能力4U和额定运行短路分断能力Ics。
Ics作为一个特性参数，并非只简单考虑断路器的分断能力，而是作为一种分断指标，即分断几次短路故障后，还能保证其正常工作。
对塑壳式断路器而言，应有足够的Icu，能够分断短路电流使开关跳闸。
按规定塑壳式断路器的Ics只要大于25%Icu就算合格。
而目前市场上断路器的Ics大多数在(50％-75%)Icu之间，所以对供电要求不高的配电系统，只须考虑Icu。
(2)限流分断能力限流分断能力是指断路器短路跳闸时限制故障电流的能力。
断路器发生短路时、触头快速打开产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加。
断路器断开时间越少，Ics就越接近Icu，限流效果就越好，也可大大降低短路电流引起的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。
(3)短路保护短路保护就是短路瞬时跳闸。
要注意在负荷变化后及时调整保护的整定值，防止整定值过小频繁跳闸影响供电质量，或整定值过大使线路和设备得不到有效保护。
(4)过载延时保护过载延时保护是指负荷电流超过设备的限定范围有烧毁设备的危险，保护装置能在一定时间内切断电源。
过载有个热量积累的过程，保护动作不需要过于迅速。
对于短时过电流，保护不应该动作。
(5)隔离功能隔离功能就是要求断路器断开后的泄漏电流不致对人身和设备产生危害。
多次短路跳闸后开关性能下降，泄漏电流会增大。
对人体而言30mA以下为安全漏电电流，而在恶劣的环境中，超过300mA的泄漏电流持续2小时以上，就可能使绝缘损坏发生相地短路进而引发火灾。
(6)漏电保护漏电器有热磁式和电子式2种，相比而言电子式漏电器具有体积小、精度高、灵敏度高的优点，但其抗干扰能力较差。
目前电子式漏电保护器占据主流，当漏电电流达到整定值时，执行电路接收零序电流互感器二次侧的感应电压信号，驱动转换触点输出漏电保护信号，使脱扣器动作切断电源。
abb电动机保护用断路器说明书
ABB电动机保护用断路器是一种具有自动断开和恢复供电功能的高性能断路器，主要用于保护电动机在运行中可能遇到的故障。
该断路器可以有效保护电动机免受过载、短路、漏电、反激、浪涌等现象的影响，可靠地断开电动机的供电，以防止电机的过热和短路，保护电机的运行安全。
它具有较高的短路开断能力、高断线可靠性、过载开断功能、过流保护功能和自动重合，可以确保电机在运行中安全可靠。
ABB电动机保护用断路器还具有智能功能，可以自动识别故障类型，自动断开供电，而且操作及管理更为方便，更能有效提升电机的可靠性和使用寿命。
ABB 设计的2种系列的塑壳断路器：众所周知的Isomax S系列和新开发的Tmax系列（在2003国际设计中，以其技术含量和环保而闻名）。
此外，Tmax 更具有极高的性能水平：外形尺寸小，安装简单。
再加上双重绝缘，确保操作者安全。
因其Tmax 断路器的卓越性能以及脱扣器和附件的完整性，可使用在交流和直流用电工厂的主配电和子配电中。
Tmax 特性 Tmax系列技术高，采用了最先进的设计和模拟工具，保证在最小的外形尺寸上达到最优的性能。
由于灭弧室采用最新科技和能够加快分闸速度，Tmax系列断路器可极大地限制允通能量、减少电流峰值，从而避免装置过热和降低电动应力。
此外，Tmax系列断路器使用了一套完全通用和标准的附件，具有很多优点：减少库存、方便灵活和使用方便。
它们皆可选配（使用电流高达500A的）新型剩余电流脱扣器。
（RC221， RC222， RC223）应用领域
塑壳断路器应用在工业和城市低压工厂，工作电流从1 - 1000A。
它们安装在直流和交流配电柜中，用于电机保护（电机控制中心）、发电机保护、电容器保护和终端用户。
