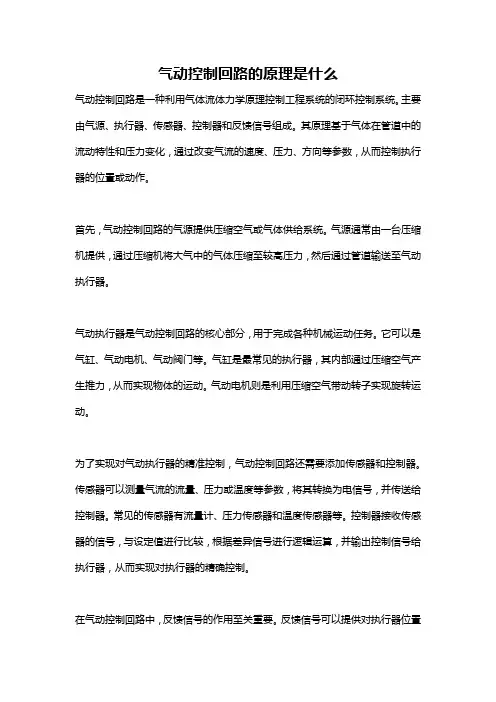

气动控制回路的原理是什么气动控制回路是一种利用气体流体力学原理控制工程系统的闭环控制系统。
主要由气源、执行器、传感器、控制器和反馈信号组成。
其原理基于气体在管道中的流动特性和压力变化,通过改变气流的速度、压力、方向等参数,从而控制执行器的位置或动作。
首先,气动控制回路的气源提供压缩空气或气体供给系统。
气源通常由一台压缩机提供,通过压缩机将大气中的气体压缩至较高压力,然后通过管道输送至气动执行器。
气动执行器是气动控制回路的核心部分,用于完成各种机械运动任务。
它可以是气缸、气动电机、气动阀门等。
气缸是最常见的执行器,其内部通过压缩空气产生推力,从而实现物体的运动。
气动电机则是利用压缩空气带动转子实现旋转运动。
为了实现对气动执行器的精准控制,气动控制回路还需要添加传感器和控制器。
传感器可以测量气流的流量、压力或温度等参数,将其转换为电信号,并传送给控制器。
常见的传感器有流量计、压力传感器和温度传感器等。
控制器接收传感器的信号,与设定值进行比较,根据差异信号进行逻辑运算,并输出控制信号给执行器,从而实现对执行器的精确控制。
在气动控制回路中,反馈信号的作用至关重要。
反馈信号可以提供对执行器位置或动作状态的实时监测,从而实现自动调整和校正。
常见的反馈信号有位置传感器、编码器等。
控制器将反馈信号与设定值进行比较,并根据差异信号进行反馈控制,以达到控制目标。
除了以上组成部分外,气动控制回路还包括管道、连接件和阀门等。
管道负责气体的输送和传递,连接件用于连接不同部件,而阀门用于控制气体的流量和压力。
阀门可以是手动操作的,也可以是电动或气动驱动的,用于调节或切断气体流动。
总结而言,气动控制回路的原理是基于气体流体力学原理,在气源的供气作用下,通过控制器和传感器对执行器进行精确控制,实现对工程系统的闭环控制。
它具有结构简单、动作迅速、承载能力大、使用寿命长等优点,在工业自动化控制和生产线上得到广泛应用。
气动回路工作原理
气动回路工作原理是通过气压来实现机械运动或执行某一控制功能的系统。
气动回路的基本组成包括压缩空气供应源、执行器、控制阀和管路连接等。
首先,气动回路的压缩空气供应源会提供高压气体,通常使用气压机或气罐来提供稳定的气压。
这种高压气体通过管路连接到执行器。
执行器可以是气缸或气动马达,它们在受到气体压力作用下能够产生机械运动。
气缸是最常见的执行器,它包括一个活塞和气缸筒。
当高压气体进入气缸筒时,活塞会受到压力的推动而运动,从而实现线性或往复运动。
气动马达则通过高压气体的推动来驱动轴或齿轮等部件旋转。
控制阀是气动回路中的重要组成部分,它用于控制气体的流动和压力。
控制阀通常有两个工作状态:打开和关闭。
当控制阀打开时,高压气体可以通过阀门流向执行器,从而推动执行器产生相应的运动。
而当控制阀关闭时,阻止气体流动,执行器停止工作。
管路连接将压缩空气源、执行器和控制阀连接在一起,使气体能够在系统中流动。
管路连接必须严密可靠,以确保气体不泄漏,并保持恰当的气体流速和压力。
根据具体的应用需求,气动回路还可以包括压力调节器、过滤器等辅助装置,用于调节气体压力和提供洁净的气体。
总的来说,气动回路工作原理依靠压缩空气作为动力源,通过控制阀和执行器来实现机械运动和控制功能,广泛应用于自动化生产线、工业机械以及各种机械设备中。
气动回路知识点总结一、气动回路的概念及作用气动回路是利用压缩空气传递能量的系统,其作用是实现机械传动、控制和执行功能。
气动回路通过压缩空气的作用,实现元件的运动、工作和控制,广泛应用于工业生产和机械制造领域。
二、气动元件及其作用1. 气动元件的分类:气动元件包括执行元件、控制元件和辅助元件。
执行元件主要包括气缸、气动阀门、气动执行机构等;控制元件主要包括电磁阀、压力阀、流量阀等;辅助元件主要包括过滤器、减压阀、接头等。
2. 气缸的作用:气缸是气动系统中的执行元件,主要用于产生直线运动和回转运动。
气缸通过压缩空气的作用,推动活塞杆实现工件夹持、工作台移动、门窗启闭等操作。
3. 气动阀门的作用:气动阀门是气动系统中的控制元件,主要用于控制压缩空气的流动方向、压力和流量。
气动阀门通过操作手柄或电磁信号,实现气源的开关、正反转和速度调节等功能。
4. 气动执行机构的作用:气动执行机构是气动系统中的执行元件,主要用于实现阀门、闸板、蝶阀等设备的自动控制。
气动执行机构通过扁致气缸或旋转气缸,驱动设备达到开关、调节和定位等目的。
三、气动回路的基本原理和结构1. 压缩空气的生成:气动回路首先需要压缩空气,常见的压缩空气设备有空压机、螺杆压缩机、活塞式压缩机等。
压缩空气的压力和流量要根据具体的工作要求进行选择。
2. 气源处理装置:压缩空气需要经过滤、减压、干燥等处理,以确保气源的纯净和稳定。
气源处理装置主要包括过滤器、减压阀、干燥器等。
3. 气动回路的控制方式:气动回路的控制方式主要有手动控制、机械控制和自动控制。
手动控制是通过操作手柄或脚踏板等手动装置实现;机械控制是通过齿轮、链条、连杆等机械传动实现;自动控制是通过电磁阀、传感器、控制器等电气元件实现。
4. 气源供给系统:气源供给系统主要包括气源管道、接头、接头和压缩空气的输送和连接。
四、气动回路的特点和优势1. 动能传递:气动系统通过压缩空气传递能量,无需依赖电源,适用于防爆环境和恶劣条件下的工作。
气动回路工作原理
气动回路工作原理是通过控制气压的变化来驱动气动元件的一种工作方式。
它主要由压缩空气供应系统、控制元件和执行元件组成。
在气动回路中,压缩空气通过压缩机产生,并通过管道传输到控制元件。
控制元件根据需要控制气压的变化,从而控制执行元件的运动。
执行元件根据控制元件的信号,利用压缩空气产生相应的运动。
气动回路中的控制元件包括气源处理装置、电磁阀、手动阀等。
气源处理装置主要用于过滤、减压和润滑空气,保证空气质量和稳定的气压。
电磁阀是气动回路中最常用的控制元件,它通过控制电磁铁的通断来控制气压的变化。
手动阀则是手动操作的控制元件,可以直接控制气压的开关。
执行元件则根据控制元件的信号产生相应的运动。
常见的执行元件有气缸和气动马达等。
气缸是气动回路中最常见的执行元件,它利用压缩空气的气压差来实现线性运动。
气动马达则是将气压的能量转化为机械能,实现旋转运动。
通过控制元件和执行元件的配合工作,气动回路可以实现各种机械系统的控制,如自动化生产线、机床等。
其工作原理简单可靠,具有响应速度快、力矩大等优点,因此在工业生产中得到广泛应用。

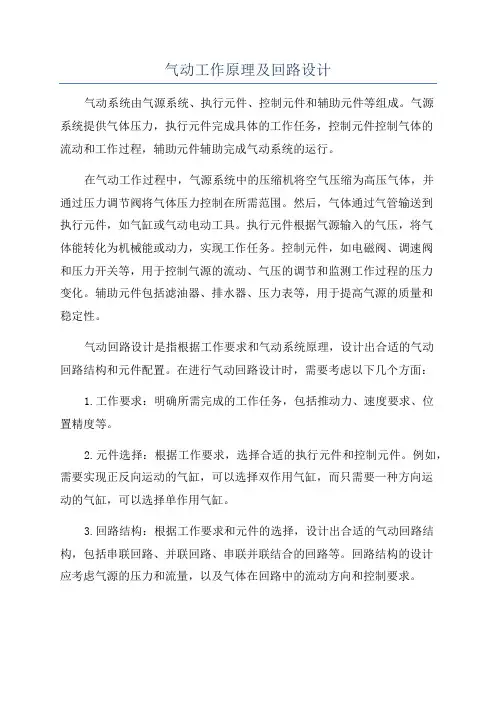

气动工作原理及回路设计气动系统由气源系统、执行元件、控制元件和辅助元件等组成。
气源系统提供气体压力,执行元件完成具体的工作任务,控制元件控制气体的流动和工作过程,辅助元件辅助完成气动系统的运行。
在气动工作过程中,气源系统中的压缩机将空气压缩为高压气体,并通过压力调节阀将气体压力控制在所需范围。
然后,气体通过气管输送到执行元件,如气缸或气动电动工具。
执行元件根据气源输入的气压,将气体能转化为机械能或动力,实现工作任务。
控制元件,如电磁阀、调速阀和压力开关等,用于控制气源的流动、气压的调节和监测工作过程的压力变化。
辅助元件包括滤油器、排水器、压力表等,用于提高气源的质量和稳定性。
气动回路设计是指根据工作要求和气动系统原理,设计出合适的气动回路结构和元件配置。
在进行气动回路设计时,需要考虑以下几个方面:1.工作要求:明确所需完成的工作任务,包括推动力、速度要求、位置精度等。
2.元件选择:根据工作要求,选择合适的执行元件和控制元件。
例如,需要实现正反向运动的气缸,可以选择双作用气缸,而只需要一种方向运动的气缸,可以选择单作用气缸。
3.回路结构:根据工作要求和元件的选择,设计出合适的气动回路结构,包括串联回路、并联回路、串联并联结合的回路等。
回路结构的设计应考虑气源的压力和流量,以及气体在回路中的流动方向和控制要求。
4.元件布置:合理安排气缸、阀门等元件的布置位置,以便实现工作过程中的协调运动和平衡力。
同时,注意布置位置对气动系统稳定性和可维护性的影响。
5.控制方法:为了实现气动回路的控制和协作运动,需要选择合适的控制方法和手段,如电气控制、机械控制或自动控制等。
总之,气动工作原理及回路设计是将气体压力转化为机械能、动力或运动的一种工作方式。
在设计气动回路时,需要综合考虑工作要求、元件选择、回路结构、元件布置和控制方法等因素,以实现气动系统的高效工作。
气动回路原理
气动回路原理是指利用气体(通常是压缩空气)作为动力源,通过管路、阀门和执行元件等组成的回路,实现对机械装置的控制和驱动。
其工作原理主要包括以下几个方面:
1. 压缩空气供应:气动回路的动力源是通过压缩空气来提供的。
一般而言,空气经过压缩机进行压缩,然后通过滤清器和调压阀进行处理和调节,最后进入气动回路供给需要的部件。
2. 管路系统:气动回路中的管路连接各个部件,实现气体的流动和传输。
管路应具有足够的强度和适当的密封性,以确保气流的畅通和减少泄漏。
3. 阀门控制:气动回路中的阀门起着控制气体流动的作用。
一般而言,阀门有两种类型,分别是二/三通阀和四通阀。
通过
打开或关闭阀门,可以实现气体的通断和方向控制。
4. 执行元件:气动回路中的执行元件负责将气动能转换为机械能,实现对机械装置的控制和驱动。
常见的执行元件包括气缸(气动马达)、气动阀门等。
通过控制气缸的移动或阀门的开闭,可以实现对机械装置的位置和速度控制。
5. 控制方式:气动回路可以通过手动、自动、电控等方式进行控制。
手动控制主要通过人工操作阀门和开关来实现。
自动控制则通过电气元件和控制系统来实现,可以实现各种复杂的控制逻辑和动作顺序。
总的来说,气动回路的工作原理关键在于将压缩空气作为能源并通过管路、阀门和执行元件进行控制和驱动,实现对机械装置的控制和动作。

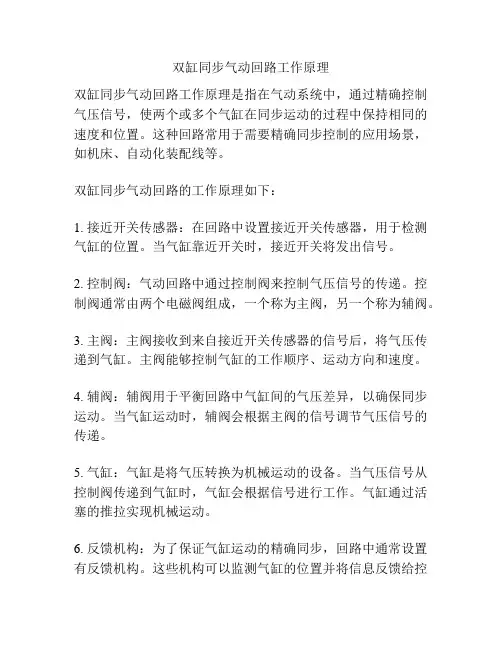

双缸同步气动回路工作原理
双缸同步气动回路工作原理是指在气动系统中,通过精确控制气压信号,使两个或多个气缸在同步运动的过程中保持相同的速度和位置。
这种回路常用于需要精确同步控制的应用场景,如机床、自动化装配线等。
双缸同步气动回路的工作原理如下:
1. 接近开关传感器:在回路中设置接近开关传感器,用于检测气缸的位置。
当气缸靠近开关时,接近开关将发出信号。
2. 控制阀:气动回路中通过控制阀来控制气压信号的传递。
控制阀通常由两个电磁阀组成,一个称为主阀,另一个称为辅阀。
3. 主阀:主阀接收到来自接近开关传感器的信号后,将气压传递到气缸。
主阀能够控制气缸的工作顺序、运动方向和速度。
4. 辅阀:辅阀用于平衡回路中气缸间的气压差异,以确保同步运动。
当气缸运动时,辅阀会根据主阀的信号调节气压信号的传递。
5. 气缸:气缸是将气压转换为机械运动的设备。
当气压信号从控制阀传递到气缸时,气缸会根据信号进行工作。
气缸通过活塞的推拉实现机械运动。
6. 反馈机构:为了保证气缸运动的精确同步,回路中通常设置有反馈机构。
这些机构可以监测气缸的位置并将信息反馈给控
制系统,以实时调整气压信号。
通过以上的工作原理,双缸同步气动回路可以实现气缸间的精确同步运动。
无论在负载变化、工作环境变化还是系统老化等情况下,回路都可以根据反馈机构的信息进行自动调整,以保持气缸的同步性。
这种回路对于需要高精度、高可靠性的运动控制应用来说,具有重要的意义。
液压或气动回路原理
液压回路原理是利用液体的能量传递和控制来实现工作机构的运动。
液压回路由液压泵、液压马达(或液压缸)、液压阀和液压油箱等组成。
液压泵通过驱动传动装置带动液压油在液压系统中循环流动。
当液压泵供油时,液压油被加压送入液压马达(或液压缸)中,使机械装置产生运动。
液压阀通过开启或关闭液压回路的通道来控制液压油的流动方向、流量大小和压力。
气动回路原理是利用压缩空气的能量进行工作机构的操作。
气动回路由气源、气动执行机构、气动阀以及气动管路等组成。
气源通过压缩空气产生压力,并通过气管输送到气动执行机构中。
气动执行机构根据气动阀的控制信号,通过开启或关闭空气通道,控制气动执行机构的运动方向和速度。
在液压回路和气动回路中,通过调节液压阀或气动阀的开闭程度,可以精确控制工作机构的运动速度和力量大小,实现对系统的精确控制。
这使得液压和气动回路在工业自动化控制系统中被广泛应用。
气动回路工作原理
气动回路是通过气压驱动工作的闭合回路系统。
它主要由气源、压力调节阀、执行机构、控制元件和传感器等组成。
1. 气源:气源是气动回路中提供气体压力的设备,可以是气缸或者压缩空气系统。
2. 压力调节阀:压力调节阀用于调节气体的压力,保持回路中的气压在设定范围内。
它通常由手动或自动调节装置来实现压力的调节,确保执行机构能够正常工作。
3. 执行机构:执行机构接受气动回路的控制信号,将气压信号转化为机械运动,实现所需的工作。
常见的执行机构有气缸和气动马达等。
4. 控制元件:控制元件用于控制或改变气动回路中气体的流动方向、速度和压力等参数。
常见的控制元件有电磁阀、单向阀和比例阀等。
5. 传感器:传感器用于监测气动回路中各个参数的变化,将其转化为电信号反馈给控制系统,实现闭环控制。
常见的传感器有压力传感器、流量传感器和位置传感器等。
气动回路的工作原理是:当气源提供气压后,气压经过压力调节阀调节后进入执行机构。
控制元件根据控制信号的输入,调节气体的流动方向和速度,从而控制执行机构的运动。
同时,传感器检测回路中的参数变化,并将其反馈给控制系统,实现
闭环控制。
通过这样的过程,气动回路能够实现各种工业自动化设备的控制。
打标机的气动回路原理
打标机的气动回路原理如下:
1. 气源供应:气源通过气压调节阀调整气压大小,并通过过滤器和干燥器滤除杂质和水分,然后进入气动回路。
2. 开关控制:采用电磁阀作为控制元件,通过电气信号来控制气动系统的开关。
3. 气压信号传递:当电磁阀通电时,电磁铁激活吸引阀芯,使开关通气,高压气体通过电磁阀进入气动元件。
4. 气动元件动作:气动元件根据气源的压力变化来实现不同的动作,如气缸的伸缩、旋转等。
5. 拉线传动:打标机中使用的气动回路通常通过拉线(线性驱动)或转轴(旋转驱动)来传递动力。
拉线通常由气缸的伸缩和弹簧复位来实现。
6. 打标机动作控制:通过控制电磁阀的通断,可以实现打标机的动作控制,如开始打标、停止打标、改变打标位置等。
总的来说,打标机的气动回路通过气源供应、开关控制、气压信号传递、气动元件动作、拉线传动和打标机动作控制等环节,实现了对打标机的控制和动作。
