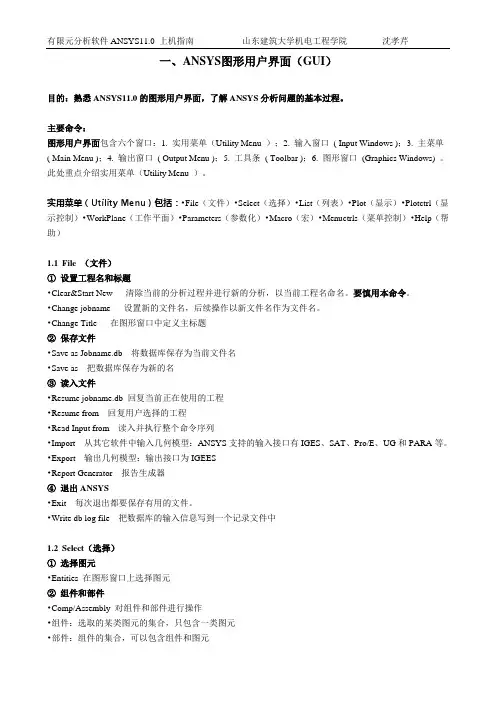

一、ANSYS图形用户界面(GUI)目的:熟悉ANSYS11.0的图形用户界面,了解ANSYS分析问题的基本过程。
主要命令:图形用户界面包含六个窗口:1. 实用菜单(Utility Menu );2. 输入窗口( Input Windows );3. 主菜单( Main Menu );4. 输出窗口( Output Menu );5. 工具条( Toolbar );6. 图形窗口(Graphics Windows) 。
此处重点介绍实用菜单(Utility Menu )。
实用菜单(Utility Menu)包括:•File(文件)•Select(选择)•List(列表)•Plot(显示)•Plotctrl(显示控制)•WorkPlane(工作平面)•Parameters(参数化)•Macro(宏)•Menuctrls(菜单控制)•Help(帮助)1.1File (文件)①设置工程名和标题•Clear&Start New 清除当前的分析过程并进行新的分析,以当前工程名命名。
要慎用本命令。
•Change jobname 设置新的文件名,后续操作以新文件名作为文件名。
•Change Title 在图形窗口中定义主标题②保存文件•Save as Jobname.db 将数据库保存为当前文件名•Save as 把数据库保存为新的名③读入文件•Resume jobname.db 回复当前正在使用的工程•Resume from 回复用户选择的工程•Read Input from 读入并执行整个命令序列•Import 从其它软件中输入几何模型:ANSYS支持的输入接口有IGES、SAT、Pro/E、UG和PARA等。
•Export 输出几何模型:输出接口为IGEES•Report Generator 报告生成器④退出ANSYS•Exit 每次退出都要保存有用的文件。
•Write db log file 把数据库的输入信息写到一个记录文件中1.2Select(选择)①选择图元•Entities 在图形窗口上选择图元②组件和部件•Comp/Assembly 对组件和部件进行操作•组件:选取的某类图元的集合,只包含一类图元③全部选择Everything 选择模型的所有项目下的所有图元。
