编制(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签名日期标记处数更改文件号笠名日期兰州交通大学机电工程学院实践中心机械加工工序卡片产品型号T6145 零(部)件图号T6145-001-002产品名称镗床零(部)名称镗床主轴套筒车间工序号工序名称材料牌号金工9 粗磨1 38CrMoAlA毛坯种类毛坯外形尺寸每坯可制件数每台件数圆钢中 120 X497 1 1设备名称设备型号设备编号同时加工件数外圆磨床M1432A 1夹具编号夹具名称切削液锥套心轴工位器具编号工位器具名称工序工时准终单件顶尖工步号工步内容工艺装备主轴转速(r/min切削速度(m/min)进给量(mm/r)背吃刀量(mm)进给次数工时定额机动辅助1 粗磨外圆①至①,R a1.25。
76 2425.20 24 0.2 1编制(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签名日期标记处数更改文件号签名日期兰州交通大学机电工程学院实践中心机械加工工序卡片产品型号T6145 零(部)件图号T6145-001-002产品名称镗床零(部)名称镗床主轴套筒车间工序号工序名称材料牌号金工10 铳38CrMoAlA毛坯种类毛坯外形尺寸每坯可制件数每台件数圆钢(P120 X497 1 1设备名称设备型号设备编号同时加工件数铳床X5030 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速(r/min切削速度(m/min)进给量(mm/r)背吃刀量(mm)进给次数工时定额机动辅助1 粗铳齿条800 40.19 0.4 5.5 12 精铳齿条1600 80.38 0.4 1.2 1标记处数更改文件号签名日期标记处数更改文件号签名日期兰州交通大学机电工程学院实践中心机械加工工序卡片产品型号T6145 零(部)件图号T6145-001-002产品名称镗床零(部)名称镗床主轴套筒工步号1 粗磨①至①,带磨槽内肩面,磨60。
机加工各工序流程概述机加工是一种通过机械力以及切削、磨削等工艺对工件进行加工的方法。
它是制造业中常见的加工方式之一。
本文将介绍机加工的各个工序流程,并对每个工序进行详细的说明。
工序一:加工准备在进行机加工之前,需要进行准备工作,以确保整个加工过程的顺利进行。
加工准备包括以下步骤:1.材料准备:选择适当的材料,并根据产品要求进行切割和定尺。
2.工艺设计:根据产品要求,确定合适的加工工艺,包括切削速度、进给速度和切削深度等参数。
3.夹紧工装准备:根据工件的形状和尺寸,选择合适的夹具和定位装置,并进行调整和安装。
4.设备准备:检查机床和刀具的状况,确保设备的正常运行。
工序二:粗加工粗加工是机加工的第一步,其主要目的是去除工件上的大型多余材料,为后续加工提供基准面和基准轴。
常见的粗加工工序有:1.车削:将工件放在旋转的工件主轴上,使用车刀沿着工件轴线进行切削,以使工件直径和长度产生变化。
2.镗削:利用刀具切削工件内孔,使其达到设定的尺寸和精度要求。
3.铣削:利用铣刀在工件上进行切削,并通过工件和刀具的相对运动产生图案、形状和孔等特征。
工序三:精加工精加工是在粗加工的基础上进行的,其目的是进一步提高工件的精度和表面质量。
常见的精加工工序有:1.磨削:使用砂轮对工件表面进行切削,以提高工件的精度和表面质量。
磨削工序可以分为平面磨削、圆柱磨削和内外圆磨削等。
2.刨削:利用铣刀或刨刀对工件表面进行切削,以消除表面的凹凸不平和加工痕迹,提高表面质量。
3.镜面抛光:通过在工件表面施加机械力和磨料,使其表面光洁度达到一定要求,获得极高的表面质量。
工序四:装配与调试在机加工完成后,还需要进行装配和调试,以确保加工出的零部件和装置能够正常工作。
常见的装配与调试工序有:1.零部件装配:将经过机加工的零部件按照产品要求进行装配,包括连接、固定和调整等工作。
2.系统调试:对机加工系统进行检查和测试,以保证系统的正常运行。
主要包括机械系统、液压系统和电气系统的调试。
机械加工工艺流程机械加工工艺流程是指将原材料通过加工设备进行切削、整形、打磨等工艺,以制造出零部件、产品的过程。
下面是一个简单的机械加工工艺流程的示例。
1. 材料准备:选择适当的材料,并根据设计要求和工艺要求,将材料进行切割、切削或锻造等预处理工艺,以获得合适的工件。
2. 设计与制图:根据产品的要求和设计规定,进行工件的设计与制图工作。
在制图过程中,需要考虑工艺性、材料使用率、切削力等因素。
3. 切削工序:通过刀具的切削力,将工件材料按照设计要求进行切削、整形。
常见的切削工序包括车削、铣削、钻孔、镗削等。
4. 精加工工序:在完成切削工序后,对工件进行精加工,以提高其精度和表面质量。
常见的精加工工序包括磨削、镜面加工、抛光等。
5. 热处理:对工件进行热处理,以增加材料的硬度、强度或改变材料的组织结构。
常见的热处理方式包括淬火、回火、退火等。
6. 表面处理:对工件的表面进行镀铬、喷涂、氧化等处理,以增加工件的耐腐蚀性、装饰性或其他特性。
7. 装配与调试:根据产品的要求,对加工好的零部件进行组装,进行调试和测试,确保零部件与产品的质量和性能要求。
8. 检验与质量控制:对加工完成的零部件和产品进行检验,确保其质量和性能符合设计要求。
质量控制包括尺寸检验、外观检查、性能测试等。
9. 包装与入库:将加工好的零部件或产品进行包装,以防止损坏和污染。
然后按照规定的要求进行入库,以备后续使用或发货。
10. 运输与售后服务:将产品送往目的地,进行运输、安装和调试。
同时提供售后服务,包括技术支持、维修等。
以上是一个简单的机械加工工艺流程示例,不同的机械加工工艺流程可能会有所区别,具体的工艺流程会根据产品的特点、要求和加工设备的性能而有所不同。
一.机械加工工艺过程的组成1.工序——工人,在工作地对工件所连续完成的工艺过程。
2.安装——经一次装夹后所完成的工序内容装夹——定位——加工前工件在机床或夹具上占据一正确的位置夹紧——使正确位置不发生变化增加安装误差增加装夹时间——应尽量减少安装次数3.工位——工件与工装可动部分相对工装固定部分所占的位置多工位加工——提高生产率、保证加工面间的相互位置精度4.工步——加工表面和加工工具不变条件下所完成的工艺过程一次安装中连续进行的若干相同的工步→1个工步用几把不同刀具或复合刀具加工→复合工步5.走刀——每进行一次切削——1次走刀二.工艺规程1.工艺规程的作用——①指导生产②组织生产和管理生产③新建、扩建或改建工厂及车间2.工艺规程的设计原则——①技术上的先进性②经济上的合理性③良好的劳动条件§机械加工工艺规程设计一.零件的工艺分析1.零件技术要求分析①加工表面的尺寸精度②主要加工表面的形状精度③主要加工表面之间的相互位置精度④各加工表面粗糙度以及表面质量方面的其他要求⑤热处理要求及其它技术要求(如动平衡等)。
1)零件的视图、技术要求是否齐全——主要技术要求和加工关键2)零件图所规定的加工要求是否合理3)零件的选材是否恰当,热处理要求是否合理2.零件结构及其工艺性分析①结构组成——内外圆柱面、圆锥面、平面、螺旋面、齿形面、成形面②结构组合——轴类、套筒类、盘环类、叉架类、箱体类★分析刚度及其方向③结构工艺性——保证使用要求的前提下,能否以高生产率和低成本制造二.毛坯的选择1.毛坯种类的选择铸件、锻件、焊接件、型材、冲压件、粉末冶金件和工程塑料件2.确定毛坯的形状和尺寸——尽量与零件接近毛坯加工余量——毛坯制造尺寸与零件相应尺寸的差值——加工总余量毛坯公差——毛坯制造尺寸的公差①为工件安装稳定,有些毛坯需工艺凸台②为加工方便,一些零件作整体毛坯——半圆形零件→合成整圆小零件(垫圈)→合成1件3.选择毛坯时应考虑的问题①零件的材料及力学性能要求——铸铁、有色金属→铸重要件→锻②零件的结构形状与尺寸——复杂件→铸小台阶轴→棒料,大台阶轴→锻③生产纲领的大小——大批量→先进方法④现有生产条件⑤采用新工艺、新技术、新材料三.定位基准选择1.基准的概念——确定其他点、线、面的位置所依据的点、线、面(1)设计基准——零件图上的基准——尺寸→尺寸线的起点相互位置→基准符号(2)工艺基准——工艺中用的基准——①工序基准②定位基准③测量基准④装配基准2.定位基准的选择——毛坯面定位→粗基准已加工面定位→精基准(1)精基准的选择——可靠保证主要加工表面间的相互位置精度1)基准重合原则——选设计基准为定位基准2)基准统一原则——尽可能在多数工序中用一组精基准定位3)定位稳定准确,简单方便的原则——选面大、精度高的面为精基准4)互为基准原则——为加工余量均匀,位置精度高——反复加工5)自为基准原则——要求余量小而均匀——选加工面本身为精基准●辅助基准——人为制造的基准——工艺需要而作的工艺凸台、中心孔提高精度——一面两孔定位(2)粗基准选择——可靠方便地加工精基准1)保证不加工面与加工面间的位置关系——选择不加工面作粗基准2)定位稳定可靠,简单方便——选大面、平整面,无缺陷3)合理分配各面加工余量——①应保证各加工面有足够的余量②某些重要面使其加工余量均匀4)同一方向上的粗基准原则上只允许使用一次●基准选择——具体情况具体分析,综合考虑,灵活运用,正确选择【例】选择支架零件的精基准和粗基准◆零件分析——加工面——底面、顶面、φ16H7孔、2-φ10孔、直槽、圆弧槽主要加工要求——φ16H7、对称度0.1、32±0.1、28±0.1◆基准分析——底面——顶面、φ16H7孔高度方向的设计基准φ16H7孔轴线——直槽、圆弧槽、2-φ10孔的设计基准。
1、翻边:是沿外形曲线周围将材料翻成侧立短边的冲压工序。
2、翻孔:是沿内孔周围将材料翻成侧立凸缘的冲压工序。
3、切开:是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。
被切开而分离的材料位于或基本位于分离前所处的平面上。
4、切边:是利用冲模修切成形工序件的边缘,使之具有一定直径、一定高度或一定形状的一种冲压工序。
5、切舌:是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。
被局部分离的材料,具有工件所要求的一定位置,不再位于分离前所处的平面上。
6、切断:是将材料沿敞开轮廓分离的一种冲压工序,被分离的材料成为工件或工序件。
7、反拉深:是把空心工序件内壁外翻的一种拉深工序。
8、冲中心孔:是在工序件表面形成浅凹中心孔的一种冲压工序,背面材料并无相应凸起。
9、冲孔:是将废料沿封闭轮廓从材料或工序件上分离的一种冲压工序,在材料或工序件上获得所需要的孔。
10、冲缺:是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序,敞开轮廓形成缺口,其深度不超过宽度。
11、冲裁:是利用冲模使部分材料或工序件与另一部分材料、工(序)件或废料分离的一种冲压工序。
冲裁是切断、落料、冲孔、冲缺、冲槽、剖切、凿切、切边、切舌、切开、修整等分离工序的总称。
12、冲槽:是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序,敞开轮廓呈槽形,其深度超过宽度。
13、扩口:是将空心件或管状件敞开处向外扩张的一种冲压工序。
14、压凸:是用凸模挤入工序件一面。
迫使材料流入对面凹坑以形成凸起的一种冲压工序。
15、压花:是强行局部排挤材料,在工序件表面形成浅凹花纹,图案、文字或符号的一种冲压工序。
被压花表面的背面并无对应于浅凹的凸起。
16、压筋:是起伏成形的一种。
当局部起伏以筋形式出现时,相应的起伏成形工序称为压筋。
17、成形:依靠材料流动而不依靠材料分离使工序件改变形状和尺寸的冲压工序的统称。
18、光洁冲裁:是不经整修直接获得整个断面全部或基本全部光洁的冲裁工序。

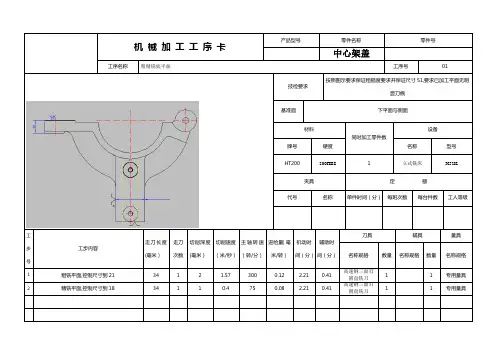

机械加工工序卡片产品型号零(部件)图号共页第页产品名称填料箱零(部件)名称填料箱盖车间工序号工序名材料牌号10 粗铣22φ上端面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数卧式铣床X61夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(s)准终单件描图工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)背吃刀量(mm)进给次数工步工时/min机动辅助1 粗铣22φ上端面255 64 2描校底图号设计(日期)审核(日期)标准化(日期)会签(日期)装订号标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零(部件)图号共页第页产品名称填料箱零(部件)名称填料箱盖车间工序号工序名材料牌号20 加工36mm下端面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数卧式铣床X61夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(s)准终单件描图工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)背吃刀量(mm)进给次数工步工时/min机动辅助1 粗铣36mm下端面255 64 2描校2半精铣36mm下底面490 123 1底图号设计(日期)审核(日期)标准化(日期)会签(日期)装订号标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零(部件)图号共页第页产品名称填料箱零(部件)名称填料箱盖车间工序号工序名材料牌号30 钻11φ通孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数钻床夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(s)准终单件描图工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)背吃刀量(mm)进给次数工步工时/min机动辅助1 钻11φ通孔1360 47 0.1描校底图号设计(日期)审核(日期)标准化(日期)会签(日期)装订号标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零(部件)图号共页第页产品名称填料箱零(部件)名称填料箱盖车间工序号工序名材料牌号40 粗铣以及半精铣端面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数卧式铣床夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(s)准终单件描图工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)背吃刀量(mm)进给次数工步工时/min机动辅助1 粗铣28φ前端面255 64 2描校2粗铣26φ前端面255 64 2 3 半精铣28φ前端面255 64 2底图号设计(日期)审核(日期)标准化(日期)会签(日期)装订号标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零(部件)图号共页第页产品名称填料箱零(部件)名称填料箱盖车间工序号工序名材料牌号50 粗铣以及半精铣端面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数卧式铣床夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(s)准终单件描图工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)背吃刀量(mm)进给次数工步工时/min机动辅助1 粗铣26φ后端面255 64 2描校2粗铣28φ后端面255 64 2 3 半精铣28φ后端面255 64 2底图号设计(日期)审核(日期)标准化(日期)会签(日期)装订号标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零(部件)图号共页第页产品名称填料箱零(部件)名称填料箱盖车间工序号工序名材料牌号60 钻→扩→粗铰→精铰18φ的孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数钻床夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(s)准终单件描图工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)背吃刀量(mm)进给次数工步工时/min机动辅助1 钻17φ的通孔1000 53 0.1描校2扩孔至17.85φ1000 56 1 3 粗铰至17.94φ1000 56 0.2 4精铰至189Hφ80 4.5 0.2底图号设计(日期)审核(日期)标准化(日期)会签(日期)装订号标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零(部件)图号共页第页产品名称填料箱零(部件)名称填料箱盖车间工序号工序名材料牌号70 钻→扩→粗铰→精铰16φ的孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数钻床夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(s)准终单件描图工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)背吃刀量(mm)进给次数工步工时/min机动辅助1 钻15φ的通孔1000 47 0.1描校2扩孔至15.85φ1000 49 0.9 3 粗铰至15.95φ1000 50 0.2 4精铰至189Hφ125 6.28 0.2底图号设计(日期)审核(日期)标准化(日期)会签(日期)装订号标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零(部件)图号共页第页产品名称填料箱零(部件)名称填料箱盖车间工序号工序名材料牌号HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工件数卧式车床夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(s)准终单件描图工步号工步内容工艺装备主轴转速(r/min)切削速度(m/min)进给量(mm/r)背吃刀量(mm)进给次数工步工时/min机动辅助1描校底图号设计(日期)审核(日期)标准化(日期)会签(日期)装订号标记处数更改文件号签字日期标记处数更改文件号签字日期。
机械设备施工工序在机械设备施工工程中,有一系列必须严格依照程序执行的工序,以确保施工质量和工程安全。
下面将详细介绍机械设备施工的典型工序。
1. 设备基础施工设备基础是机械设备的支撑平台,其施工质量直接关系到设备的安全稳定运行。
基础施工一般包括测量、开挖、回填、打桩、浇筑混凝土等工序。
在进行基础施工时,必须保证基础坚固、水平、垂直度正确,且符合设计要求。
2. 设备组装安装设备组装安装是机械设备施工的关键环节,包括设备吊装、定位、连接管路、接线等工序。
在进行设备组装安装前,需进行严格检查,确保设备无损坏,各部件完好无缺,同时要严格按照设计图纸和安装规范执行,保证安装准确、牢固。
3. 系统调试完成设备组装安装后,需要进行系统调试,包括设备启动、运行测试、性能检测等工序。
在系统调试中,要确保设备各功能正常、运行稳定,同时要及时调整参数,解决问题,确保设备能够正常投入使用。
4. 安全验收安全验收是机械设备施工工序中不可或缺的环节,包括设备工作状态检查、设备稳定性检测等。
验收过程中,要重点关注设备的安全性能,确保设备达到安全合格标准,避免潜在事故隐患。
5. 施工记录和整理在机械设备施工完成后,需要对整个施工过程进行记录和整理,包括施工日志、验收报告、设备操作手册等。
这些记录对于未来设备维护保养和故障排除具有重要意义,确保设备长期稳定运行。
综上所述,机械设备施工工序是一项复杂而重要的工程,需要经过严格规范的流程,确保施工质量和设备安全性。
只有认真执行各工序,严格按照规范操作,才能顺利完成机械设备施工,实现工程目标。

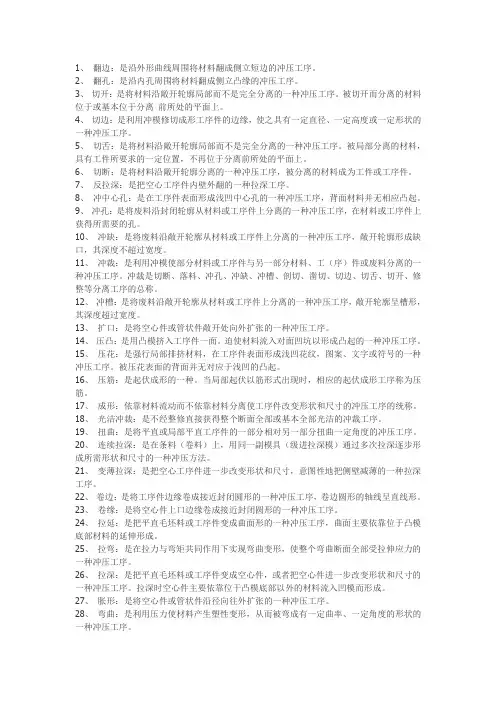

1、翻边:是沿外形曲线周围将材料翻成侧立短边的冲压工序。
2、翻孔:是沿内孔周围将材料翻成侧立凸缘的冲压工序。
3、切开:是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。
被切开而分离的材料位于或基本位于分离前所处的平面上。
4、切边:是利用冲模修切成形工序件的边缘,使之具有一定直径、一定高度或一定形状的一种冲压工序。
5、切舌:是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。
被局部分离的材料,具有工件所要求的一定位置,不再位于分离前所处的平面上。
6、切断:是将材料沿敞开轮廓分离的一种冲压工序,被分离的材料成为工件或工序件。
7、反拉深:是把空心工序件内壁外翻的一种拉深工序。
8、冲中心孔:是在工序件表面形成浅凹中心孔的一种冲压工序,背面材料并无相应凸起。
9、冲孔:是将废料沿封闭轮廓从材料或工序件上分离的一种冲压工序,在材料或工序件上获得所需要的孔。
10、冲缺:是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序,敞开轮廓形成缺口,其深度不超过宽度。
11、冲裁:是利用冲模使部分材料或工序件与另一部分材料、工(序)件或废料分离的一种冲压工序。
冲裁是切断、落料、冲孔、冲缺、冲槽、剖切、凿切、切边、切舌、切开、修整等分离工序的总称。
12、冲槽:是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序,敞开轮廓呈槽形,其深度超过宽度。
13、扩口:是将空心件或管状件敞开处向外扩张的一种冲压工序。
14、压凸:是用凸模挤入工序件一面。
迫使材料流入对面凹坑以形成凸起的一种冲压工序。
15、压花:是强行局部排挤材料,在工序件表面形成浅凹花纹,图案、文字或符号的一种冲压工序。
被压花表面的背面并无对应于浅凹的凸起。
16、压筋:是起伏成形的一种。
当局部起伏以筋形式出现时,相应的起伏成形工序称为压筋。
17、成形:依靠材料流动而不依靠材料分离使工序件改变形状和尺寸的冲压工序的统称。
18、光洁冲裁:是不经整修直接获得整个断面全部或基本全部光洁的冲裁工序。
19、扭曲:是将平直或局部平直工序件的一部分相对另一部分扭曲一定角度的冲压工序。
20、连续拉深:是在条料(卷料)上,用同一副模具(级进拉深模)通过多次拉深逐步形成所需形状和尺寸的一种冲压方法。
21、变薄拉深:是把空心工序件进一步改变形状和尺寸,意图性地把侧壁减薄的一种拉深工序。
22、卷边:是将工序件边缘卷成接近封闭圆形的一种冲压工序,卷边圆形的轴线呈直线形。
23、卷缘:是将空心件上口边缘卷成接近封闭圆形的一种冲压工序。
24、拉延:是把平直毛坯料或工序件变成曲面形的一种冲压工序,曲面主要依靠位于凸模底部材料的延伸形成。
25、拉弯:是在拉力与弯矩共同作用下实现弯曲变形,使整个弯曲断面全部受拉伸应力的一种冲压工序。
26、拉深:是把平直毛坯料或工序件变成空心件,或者把空心件进一步改变形状和尺寸的一种冲压工序。
拉深时空心件主要依靠位于凸模底部以外的材料流入凹模而形成。
27、胀形:是将空心件或管状件沿径向往外扩张的一种冲压工序。
28、弯曲:是利用压力使材料产生塑性变形,从而被弯成有一定曲率、一定角度的形状的一种冲压工序。
29、差温拉深;是利用加热、冷却手段使待变形部分材料的温度远高于已变形部分材料的温度,从而提高变形程度的一种拉深工序。
30、剖切:是将成形工序件一分为几的一种冲压工序。
31、起伏成形:是依靠材料的延伸使工序件形成局部凹陷或凸起的冲压工序。
起伏成形中材料厚度的改变为非意图性的,即厚度的少量改变是变形过程中自然形成的,不是设计指定的要求。
32、校平:是提高局部或整体平面型零件平直度的一种冲压工序。
33、液压拉深:是利用盛在刚性或柔性容器内的液体,代替凸模或凹模以形成空心件的一种拉深工序。
34、深孔冲裁:是孔径等于或小于被冲材料厚度时的冲孔工序。
35、落料:是将材料沿封闭轮廓分离的一种冲压工序,被分离的材料成为工件或工序件,大多是平面形状的。
36、凿切:是利用尖刃的凿切模进行的落料或冲孔工序。
凿切并无下模,垫在材料下面的只有平板,被冲材料绝大多数是非金属。
37、精冲:是光洁冲裁的一种,它利用有带齿压料板的精冲模使冲件整个断面全部或基本全部光洁。
38、缩口:是将空心件或管状件敞口处加压使其缩小的一种冲压工序。
39、整形:是依靠材料流动,少量改变工序件的形状和尺寸,以保证工件精度的一种冲压工序。
40、整修:是沿外形或内形轮廓切去少量材料,从而提高边缘光洁度和垂直度的一种冲压工序。
整修工序一般也同时提高尺寸精度。
