磁控溅射

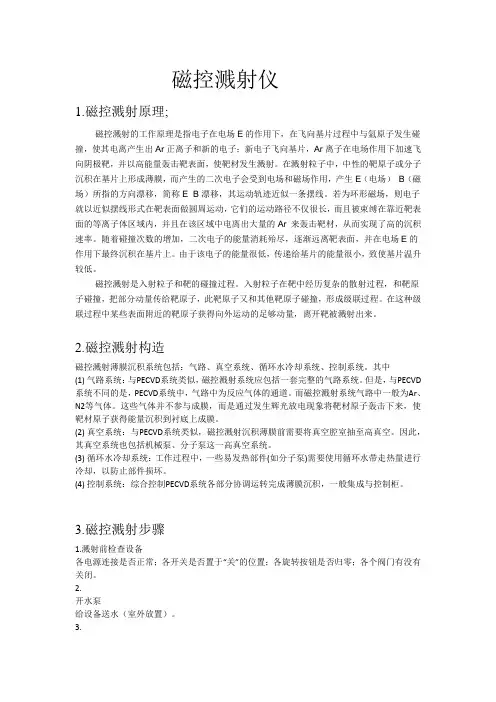

磁控溅射仪1.磁控溅射原理;磁控溅射的工作原理是指电子在电场E的作用下，在飞向基片过程中与氩原子发生碰撞，使其电离产生出Ar正离子和新的电子；新电子飞向基片，Ar离子在电场作用下加速飞向阴极靶，并以高能量轰击靶表面，使靶材发生溅射。

在溅射粒子中，中性的靶原子或分子沉积在基片上形成薄膜，而产生的二次电子会受到电场和磁场作用，产生E（电场）×B（磁场）所指的方向漂移，简称E×B漂移，其运动轨迹近似一条摆线。

若为环形磁场，则电子就以近似摆线形式在靶表面做圆周运动，它们的运动路径不仅很长，而且被束缚在靠近靶表面的等离子体区域内，并且在该区域中电离出大量的Ar 来轰击靶材，从而实现了高的沉积速率。

随着碰撞次数的增加，二次电子的能量消耗殆尽，逐渐远离靶表面，并在电场E的作用下最终沉积在基片上。

由于该电子的能量很低，传递给基片的能量很小，致使基片温升较低。

磁控溅射是入射粒子和靶的碰撞过程。

入射粒子在靶中经历复杂的散射过程，和靶原子碰撞，把部分动量传给靶原子，此靶原子又和其他靶原子碰撞，形成级联过程。

在这种级联过程中某些表面附近的靶原子获得向外运动的足够动量，离开靶被溅射出来。

2.磁控溅射构造磁控溅射薄膜沉积系统包括：气路、真空系统、循环水冷却系统、控制系统。

其中(1) 气路系统：与PECVD系统类似，磁控溅射系统应包括一套完整的气路系统。

但是，与PECVD 系统不同的是，PECVD系统中，气路中为反应气体的通道。

而磁控溅射系统气路中一般为Ar、N2等气体。

这些气体并不参与成膜，而是通过发生辉光放电现象将靶材原子轰击下来，使靶材原子获得能量沉积到衬底上成膜。

(2) 真空系统：与PECVD系统类似，磁控溅射沉积薄膜前需要将真空腔室抽至高真空。

因此，其真空系统也包括机械泵、分子泵这一高真空系统。

(3) 循环水冷却系统：工作过程中，一些易发热部件(如分子泵)需要使用循环水带走热量进行冷却，以防止部件损坏。

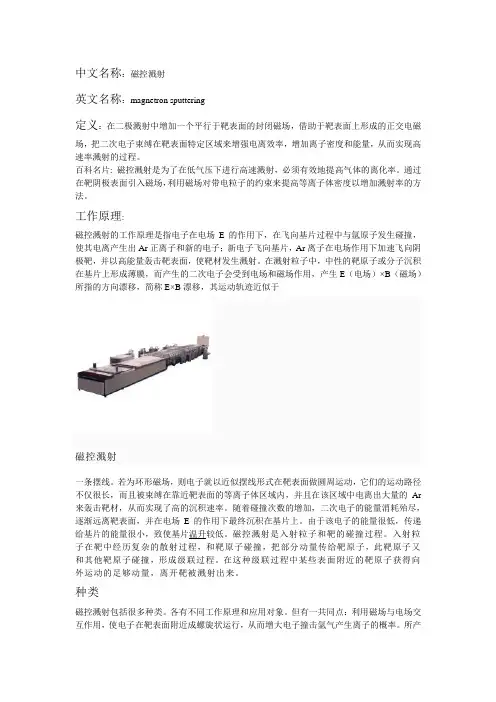

中文名称：磁控溅射英文名称：magnetron sputtering定义：在二极溅射中增加一个平行于靶表面的封闭磁场，借助于靶表面上形成的正交电磁场，把二次电子束缚在靶表面特定区域来增强电离效率，增加离子密度和能量，从而实现高速率溅射的过程。

百科名片: 磁控溅射是为了在低气压下进行高速溅射，必须有效地提高气体的离化率。

通过在靶阴极表面引入磁场，利用磁场对带电粒子的约束来提高等离子体密度以增加溅射率的方法。

工作原理:磁控溅射的工作原理是指电子在电场E的作用下，在飞向基片过程中与氩原子发生碰撞，使其电离产生出Ar正离子和新的电子；新电子飞向基片，Ar离子在电场作用下加速飞向阴极靶，并以高能量轰击靶表面，使靶材发生溅射。

在溅射粒子中，中性的靶原子或分子沉积在基片上形成薄膜，而产生的二次电子会受到电场和磁场作用，产生E（电场）×B（磁场）所指的方向漂移，简称E×B漂移，其运动轨迹近似于磁控溅射一条摆线。

若为环形磁场，则电子就以近似摆线形式在靶表面做圆周运动，它们的运动路径不仅很长，而且被束缚在靠近靶表面的等离子体区域内，并且在该区域中电离出大量的Ar 来轰击靶材，从而实现了高的沉积速率。

随着碰撞次数的增加，二次电子的能量消耗殆尽，逐渐远离靶表面，并在电场E的作用下最终沉积在基片上。

由于该电子的能量很低，传递给基片的能量很小，致使基片温升较低。

磁控溅射是入射粒子和靶的碰撞过程。

入射粒子在靶中经历复杂的散射过程，和靶原子碰撞，把部分动量传给靶原子，此靶原子又和其他靶原子碰撞，形成级联过程。

在这种级联过程中某些表面附近的靶原子获得向外运动的足够动量，离开靶被溅射出来。

种类磁控溅射包括很多种类。

各有不同工作原理和应用对象。

但有一共同点：利用磁场与电场交互作用，使电子在靶表面附近成螺旋状运行，从而增大电子撞击氩气产生离子的概率。

所产生的离子在电场作用下撞向靶面从而溅射出靶材。

靶源分平衡和非平衡式，平衡式靶源镀膜均匀，非平衡式靶源镀膜膜层和基体结合力强。

磁控溅射的名词解释磁控溅射是一种现代先进的薄膜制备技术，它利用离子化的金属原子或分子沉积在材料表面形成均匀而致密的薄膜。

这项技术的应用领域广泛，包括电子元件、太阳能电池、显示器、传感器等，具有优异的薄膜质量和高度可控的成膜过程。

磁控溅射的工艺过程如下：首先，将待沉积的金属或合金样品（称为目标材料）放置在真空室中，并设定适当的工艺参数，如沉积速率、温度等。

然后，通过将真空室抽成一定的真空度，以便在真空中进行溅射。

接下来，施加一定强度的磁场，并在目标素材表面附近放置一个靶极。

这样，当氩离子加速到一定能量后，撞击目标材料表面，使得它释放出离子化的金属原子或分子。

最后，这些离子化的金属原子在磁场的作用下，被引导到基板材料表面，形成一层薄膜。

磁控溅射的独特之处在于其高度可控的薄膜成膜过程。

通过调节工艺参数，例如沉积时间、温度、压力和靶极材料等，可以获得不同的薄膜性质，如厚度、硬度、晶粒度等。

此外，磁场的存在使得目标材料释放出的离子在沉积过程中更易定向，使薄膜成膜更加均匀。

这种可控性不仅能够满足各种应用需求，还可以优化薄膜的功能和性能。

磁控溅射技术具有重要意义的一个方面是其在电子工业中的广泛应用。

在集成电路和芯片制造过程中，磁控溅射可以制备金属导线、电极和隔离层等薄膜元件，用于电路的连接和保护。

此外，磁控溅射还可以制备透明导电膜，用于触摸屏、液晶显示器和光伏电池等光电器件。

这些应用不仅要求薄膜成膜的高质量和可控性，还需要满足特定的电学、光学和机械性能标准。

在太阳能电池领域，磁控溅射可以利用其高度可控的薄膜成膜技术制备多层结构的太阳能电池薄膜。

这种薄膜可以有效吸收和转换太阳光的能量，并将其转化为电能。

磁控溅射技术的应用使得太阳能电池具有更高的光电转换效率和更长的寿命，为可再生能源的发展提供了有力支持。

磁控溅射技术也在光学镀膜领域得到广泛应用。

通过沉积抗反射膜、反射膜和分光镜片等薄膜，可以优化光的传输和反射等特性，提高光学设备的性能和效率。

磁控溅射技术磁控溅射技术（MagnetronSputtering）是一种工艺技术，它可以将物质的激素部分转化成独立的离子，并将其射射到待涂层物体表面上，从而使得涂层物体表面形成一层薄膜。

磁控溅射技术被广泛应用于光学、电子、机械设备、制药设备、光通信等行业，是当今高科技领域研发设计的重要手段之一。

磁控溅射技术原理磁控溅射技术是一种将原子或分子能量值降低，使其出现球形高电荷状态，再以特殊的磁场配合电磁场，使之发出离子流，再将其射向待涂层物体表面，从而形成薄膜的一种物理沉积技术。

磁控溅射通常使用氩气或其它气体作为原料，采用高频电源充电，直流源来作用在特殊的磁场之中，形成电磁场作用于放电管内，使空气中的氩气分子离子化，形成加速离子，经过磁场的钙卡位作用，在被涂层表面上沉积成为薄膜。

磁控溅射技术优势磁控溅射技术具有诸多优势，其中最重要的优势是它可以生产出高精度涂层，涂层形貌相对较好，表面粗糙度低，具有良好的界面结构，在结构上可以产生变形和裂缝，从而改善其性能。

另外，由于磁控溅射技术本身的特性，它可以有效的改善层间的粗糙度、表面粗糙度等，使其表面进一步得到改善，从而提高涂层膜的性能。

此外，磁控溅射技术具有操作简单、速度快、改善特性及低成本等优势。

磁控溅射技术的应用磁控溅射技术在当今社会的应用十分广泛，它可以用于制造射频集成电路、宽带光缆、光学组件等电子元件，以及滤光片、反光镜、薄膜开关等光电子器件等。

此外，磁控溅射技术还可用于制造高性能的压电器件、高性能的催化剂和特殊材料等。

磁控溅射技术还可以用于核壳结构和整体结构的复合材料涂层，以及空间舱体、大型塔台等涂装，使其具备良好的抗腐蚀性、绝缘性以及机械特性等特性。

结论磁控溅射技术是一种物理沉积技术，其原理是形成一种电磁场作用于放电管，使其出现高电荷状态，然后形成加速离子，最后将其射向待涂层物体表面，从而形成薄膜。

磁控溅射技术具有生产高精度涂层、良好的表面粗糙度，改善特性及低成本等优势，在光学、电子、机械设备、制药设备以及光通信领域有着广泛的应用，是一项重要的技术。

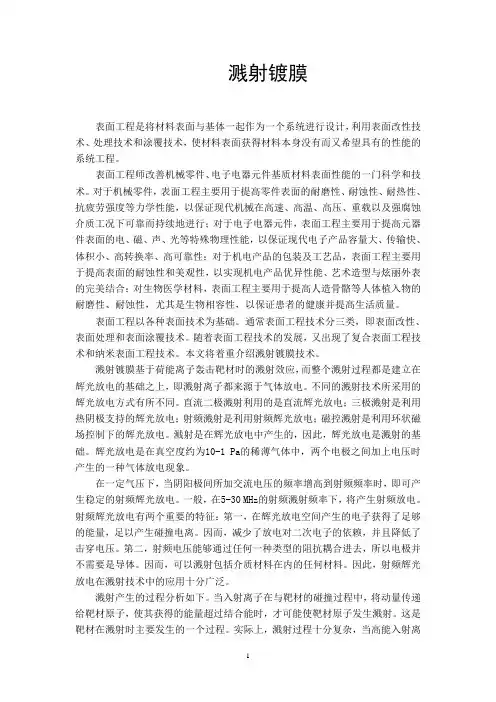

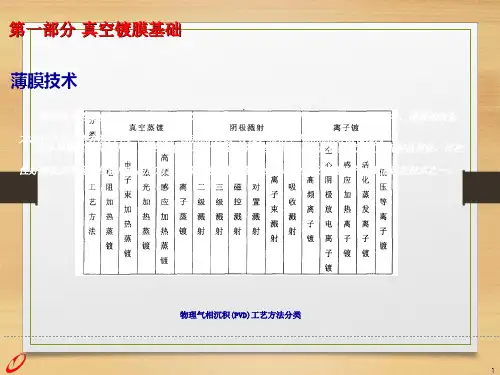

溅射镀膜表面工程是将材料表面与基体一起作为一个系统进行设计，利用表面改性技术、处理技术和涂覆技术，使材料表面获得材料本身没有而又希望具有的性能的系统工程。

表面工程师改善机械零件、电子电器元件基质材料表面性能的一门科学和技术。

对于机械零件，表面工程主要用于提高零件表面的耐磨性、耐蚀性、耐热性、抗疲劳强度等力学性能，以保证现代机械在高速、高温、高压、重载以及强腐蚀介质工况下可靠而持续地进行；对于电子电器元件，表面工程主要用于提高元器件表面的电、磁、声、光等特殊物理性能，以保证现代电子产品容量大、传输快、体积小、高转换率、高可靠性；对于机电产品的包装及工艺品，表面工程主要用于提高表面的耐蚀性和美观性，以实现机电产品优异性能、艺术造型与炫丽外表的完美结合；对生物医学材料，表面工程主要用于提高人造骨骼等人体植入物的耐磨性、耐蚀性，尤其是生物相容性，以保证患者的健康并提高生活质量。

表面工程以各种表面技术为基础。

通常表面工程技术分三类，即表面改性、表面处理和表面涂覆技术。

随着表面工程技术的发展，又出现了复合表面工程技术和纳米表面工程技术。

本文将着重介绍溅射镀膜技术。

溅射镀膜基于荷能离子轰击靶材时的溅射效应，而整个溅射过程都是建立在辉光放电的基础之上，即溅射离子都来源于气体放电。

不同的溅射技术所采用的辉光放电方式有所不同。

直流二极溅射利用的是直流辉光放电；三极溅射是利用热阴极支持的辉光放电；射频溅射是利用射频辉光放电；磁控溅射是利用环状磁场控制下的辉光放电。

溅射是在辉光放电中产生的，因此，辉光放电是溅射的基础。

辉光放电是在真空度约为10-1 Pa的稀薄气体中，两个电极之间加上电压时产生的一种气体放电现象。

在一定气压下，当阴阳极间所加交流电压的频率增高到射频频率时，即可产生稳定的射频辉光放电。

一般，在5-30 MHz的射频溅射频率下，将产生射频放电。

射频辉光放电有两个重要的特征：第一，在辉光放电空间产生的电子获得了足够的能量，足以产生碰撞电离。

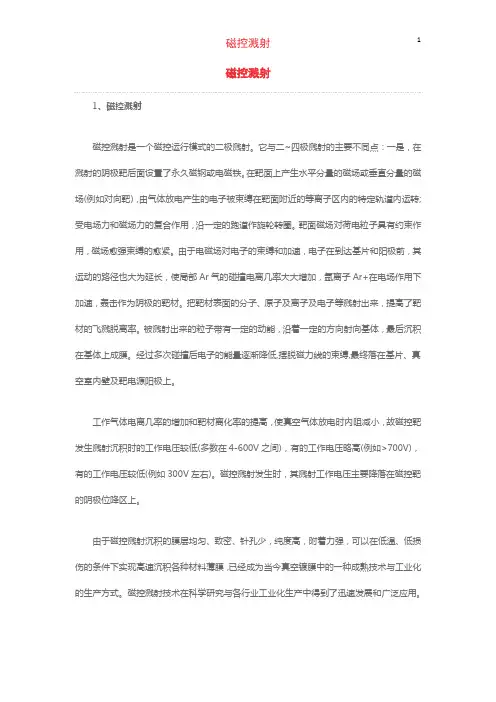

磁控溅射1、磁控溅射磁控溅射是一个磁控运行模式的二极溅射。

它与二~四极溅射的主要不同点：一是，在溅射的阴极靶后面设置了永久磁钢或电磁铁。

在靶面上产生水平分量的磁场或垂直分量的磁场(例如对向靶)，由气体放电产生的电子被束缚在靶面附近的等离子区内的特定轨道内运转;受电场力和磁场力的复合作用，沿一定的跑道作旋轮转圈。

靶面磁场对荷电粒子具有约束作用，磁场愈强束缚的愈紧。

由于电磁场对电子的束缚和加速，电子在到达基片和阳极前，其运动的路径也大为延长，使局部Ar气的碰撞电离几率大大增加，氩离子Ar+在电场作用下加速，轰击作为阴极的靶材。

把靶材表面的分子、原子及离子及电子等溅射出来，提高了靶材的飞溅脱离率。

被溅射出来的粒子带有一定的动能，沿着一定的方向射向基体，最后沉积在基体上成膜。

经过多次碰撞后电子的能量逐渐降低,摆脱磁力线的束缚,最终落在基片、真空室内壁及靶电源阳极上。

工作气体电离几率的增加和靶材离化率的提高，使真空气体放电时内阻减小，故磁控靶发生溅射沉积时的工作电压较低(多数在4-600V之间)，有的工作电压略高(例如>700V)，有的工作电压较低(例如300V左右)。

磁控溅射发生时，其溅射工作电压主要降落在磁控靶的阴极位降区上。

由于磁控溅射沉积的膜层均匀、致密、针孔少，纯度高，附着力强，可以在低温、低损伤的条件下实现高速沉积各种材料薄膜，已经成为当今真空镀膜中的一种成熟技术与工业化的生产方式。

磁控溅射技术在科学研究与各行业工业化生产中得到了迅速发展和广泛应用。

总之，磁控溅射技术就是利用电磁场来控制真空腔体内气体“异常辉光放电”中离子、电子的运动轨迹及分布状况的溅射镀膜的工艺过程。

2、产生磁控溅射的三个条件磁控气体放电进而引起溅射，必须满足三个必要而充分的条件：(1)第一，具有合适的放电气体压强P：直流或脉冲中频磁控放电，大约在0. 1 Pa~10Pa 左右)，典型值为5×10-1Pa;射频磁控放电大约在10-1~10-2Pa。
