磁控溅射问题及解决

磁控溅射提高台阶覆盖率的方法-回复磁控溅射（Magnetron sputtering）是一种常用的物理气相沉积技术，主要用于在材料表面形成薄膜。

然而，由于一些因素（如形状、尺寸和排列方式）的限制，磁控溅射的台阶覆盖率可能受到影响。

本文将介绍一些提高磁控溅射台阶覆盖率的方法，以帮助读者更好地理解和应用这一技术。

1. 外加磁场调节磁控溅射过程中，外加磁场可以影响溅射粒子的运动轨迹。

通过调节磁场的强度和方向，可以改变粒子在靶表面的着陆位置，从而提高台阶覆盖率。

一般而言，斜向排列的靶材利于增加平坦表面的覆盖率。

2. 靶材形状设计靶材的形状对于磁控溅射的台阶覆盖率也有重要影响。

通过设计具有圆角或渐变棱角的靶材形状，可以减少台阶的产生，进而提高台阶覆盖率。

此外，靶材的表面也可以进行喷砂处理，以增加表面粗糙度，使溅射粒子更容易附着在台阶处。

3. 充分清洁真空环境在磁控溅射过程中，真空环境的清洁度也是影响台阶覆盖率的重要因素。

杂质的存在可能导致气体分子的吸附、扩散和解析，破坏原本平坦的表面。

因此，在磁控溅射之前，需要进行充分的清洁，确保真空环境的干净。

4. 溅射功率控制溅射功率是指用于靶材的电功率，它会影响溅射粒子的能量和速度。

适当调节溅射功率可以控制溅射粒子的运动速度，对台阶覆盖率有一定影响。

一般来说，较高的溅射功率可以产生更高的能量粒子，使其更容易克服能垒，附着在台阶上。

5. 子午线和纵向扩散台阶覆盖率还受到溅射粒子的子午线和纵向扩散的影响。

子午线溅射粒子主要指沿着靶材表面法线的溅射粒子路径，纵向扩散则反映了溅射粒子在法线方向上的分布范围。

通过精确控制子午线和纵向扩散的参数，可以使得溅射粒子均匀分布于整个靶材表面，提高台阶覆盖率。

6. 靶材到基片距离靶材到基片的距离也是影响磁控溅射过程中台阶覆盖率的重要因素。

较短的距离可以减小溅射粒子的飞行时间，降低可能的散射和损失，有利于实现较高的台阶覆盖率。

综上所述，提高磁控溅射的台阶覆盖率是一个复杂的问题，需要综合考虑多个因素。

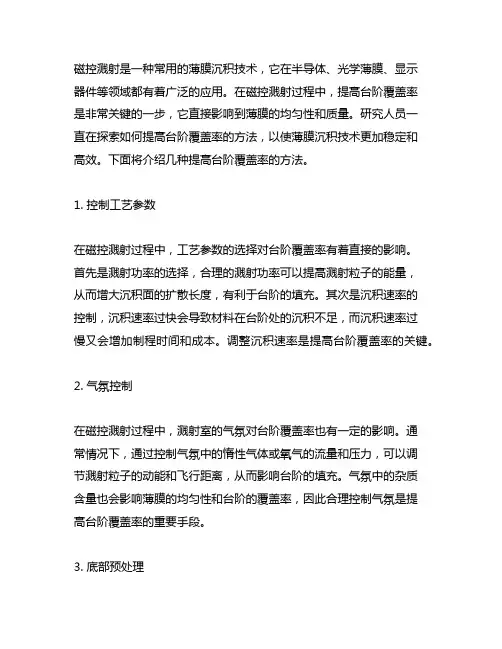

磁控溅射是一种常用的薄膜沉积技术，它在半导体、光学薄膜、显示器件等领域都有着广泛的应用。

在磁控溅射过程中，提高台阶覆盖率是非常关键的一步，它直接影响到薄膜的均匀性和质量。

研究人员一直在探索如何提高台阶覆盖率的方法，以使薄膜沉积技术更加稳定和高效。

下面将介绍几种提高台阶覆盖率的方法。

1. 控制工艺参数在磁控溅射过程中，工艺参数的选择对台阶覆盖率有着直接的影响。

首先是溅射功率的选择，合理的溅射功率可以提高溅射粒子的能量，从而增大沉积面的扩散长度，有利于台阶的填充。

其次是沉积速率的控制，沉积速率过快会导致材料在台阶处的沉积不足，而沉积速率过慢又会增加制程时间和成本。

调整沉积速率是提高台阶覆盖率的关键。

2. 气氛控制在磁控溅射过程中，溅射室的气氛对台阶覆盖率也有一定的影响。

通常情况下，通过控制气氛中的惰性气体或氧气的流量和压力，可以调节溅射粒子的动能和飞行距离，从而影响台阶的填充。

气氛中的杂质含量也会影响薄膜的均匀性和台阶的覆盖率，因此合理控制气氛是提高台阶覆盖率的重要手段。

3. 底部预处理为了提高台阶覆盖率，一些研究人员还尝试在溅射沉积之前对底部进行预处理。

通过在底部沉积一层薄膜或者氧化层，可以改善沉积面的结构和性质，从而提高溅射粒子在台阶处的沉积。

还可以在底部进行表面清洗、化学处理等工艺，以提高沉积面的平整度和粗糙度，有利于提高台阶的覆盖率。

4. 磁控溅射设备优化除了工艺参数和气氛控制外，磁控溅射设备的优化也对提高台阶覆盖率起着重要作用。

优化磁场设置、溅射源的设计、基底的旋转等，都可以改善溅射粒子的运动轨迹和能量分布，从而提高台阶的填充情况。

一些新型的磁控溅射设备也针对台阶覆盖率进行了优化，例如带有倾斜溅射功能、多源溅射功能等，都可以有效提高台阶覆盖率。

总结起来，提高磁控溅射中的台阶覆盖率是一个综合工艺和设备优化的问题，需要综合考虑工艺参数、气氛控制、底部预处理和设备优化等多方面因素。

随着科技的进步和人们对薄膜质量要求的提高，磁控溅射技术在提高台阶覆盖率方面的研究也将更加深入，为薄膜工艺的稳定性和可靠性提供更加坚实的基础。

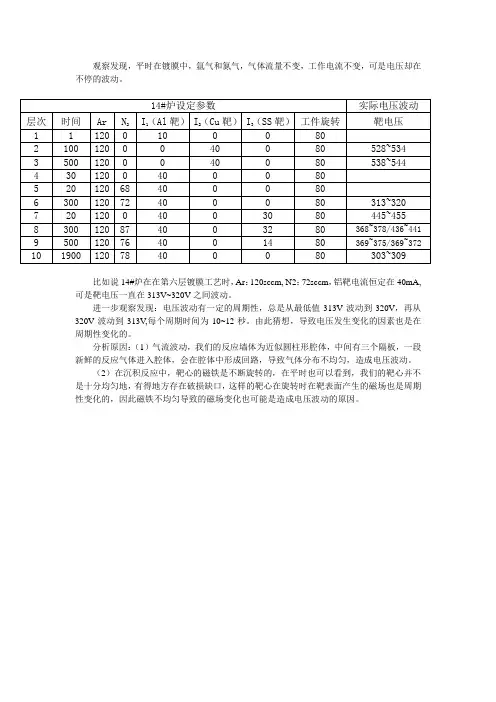

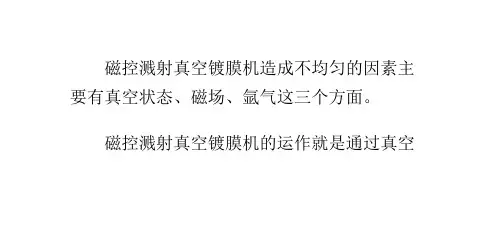

观察发现，平时在镀膜中，氩气和氮气，气体流量不变，工作电流不变，可是电压却在不停的波动。

比如说14#炉在在第六层镀膜工艺时，Ar：120sccm, N2：72sccm，铝靶电流恒定在40mA,可是靶电压一直在313V~320V之间波动。

进一步观察发现：电压波动有一定的周期性，总是从最低值313V波动到320V，再从320V波动到313V,每个周期时间为10~12秒。

由此猜想，导致电压发生变化的因素也是在周期性变化的。

分析原因：（1）气流波动，我们的反应墙体为近似圆柱形腔体，中间有三个隔板，一段新鲜的反应气体进入腔体，会在腔体中形成回路，导致气体分布不均匀，造成电压波动。

（2）在沉积反应中，靶心的磁铁是不断旋转的，在平时也可以看到，我们的靶心并不是十分均匀地，有得地方存在破损缺口，这样的靶心在旋转时在靶表面产生的磁场也是周期性变化的，因此磁铁不均匀导致的磁场变化也可能是造成电压波动的原因。

磁控溅射技术优缺点本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
磁控溅射技术优缺点
磁控溅射自问世后就获得了迅速的发展和广泛的应用，有力地冲击了其它镀膜方法的地位，主要是由它以下的优点决定的：
1、沉积速度快、基材温升低、对膜层的损伤小；
2、对于大部分材料，只要能制成耙材，就可以实现溅射；
3、溅射所获得的薄膜与基片结合较好；
4、溅射所获得的薄膜纯度高、致密性好、成膜均匀性好；
5、溅射工艺可重复性好，可以在大面积基片上获得厚度均匀的薄膜；
6、能够精确控制镀层的厚度，同时可通过改变参数条件控制组成薄膜的颗粒大小；
7、不同的金属、合金、氧化物能够进行混合，同时溅射于基材上；
8、易于实现工业化。

但磁控溅射也存在着一些问题，主要有：
1、磁控溅射所利用的环状磁场迫使二次电子跳栏式地沿着环状磁场转圈。

相应地，环状磁场控制的区域是等离子体密度最高的部位。

在磁控溅射时，可以看见溅射气体——氩气在这部位发出强烈的淡蓝色辉光，形成一个光环。

处于光环下的靶材是被离子轰击最严重的部位，会溅射出一条环状的沟槽。

环状磁场是电子运动的轨道，环状的辉光和沟槽将其形象地表现了出来。

磁控溅射靶的溅射沟槽一旦穿透靶材，就会导致整块靶材报废，所以靶材的利用率不高，一般低于40％；
2、等离子体不稳定；
3、不能实现强磁性材料的低温高速溅射，因为几乎所有的磁通都通不过磁性靶子，所以在靶面附近不能加外加强磁场。

2。

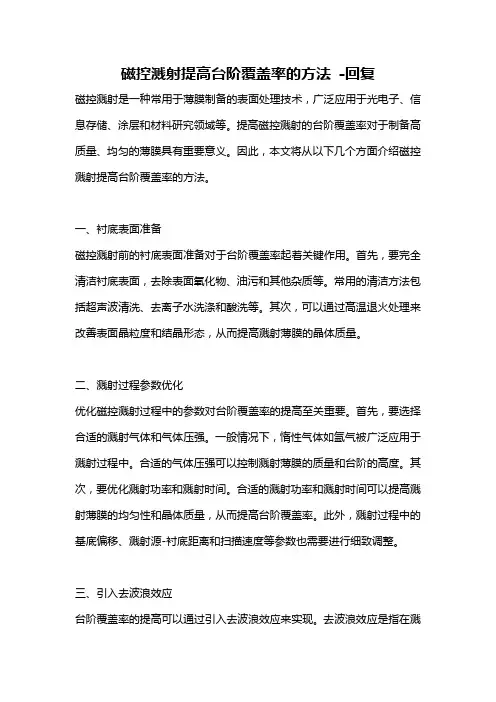

磁控溅射提高台阶覆盖率的方法-回复磁控溅射是一种常用于薄膜制备的表面处理技术，广泛应用于光电子、信息存储、涂层和材料研究领域等。

提高磁控溅射的台阶覆盖率对于制备高质量、均匀的薄膜具有重要意义。

因此，本文将从以下几个方面介绍磁控溅射提高台阶覆盖率的方法。

一、衬底表面准备磁控溅射前的衬底表面准备对于台阶覆盖率起着关键作用。

首先，要完全清洁衬底表面，去除表面氧化物、油污和其他杂质等。

常用的清洁方法包括超声波清洗、去离子水洗涤和酸洗等。

其次，可以通过高温退火处理来改善表面晶粒度和结晶形态，从而提高溅射薄膜的晶体质量。

二、溅射过程参数优化优化磁控溅射过程中的参数对台阶覆盖率的提高至关重要。

首先，要选择合适的溅射气体和气体压强。

一般情况下，惰性气体如氩气被广泛应用于溅射过程中。

合适的气体压强可以控制溅射薄膜的质量和台阶的高度。

其次，要优化溅射功率和溅射时间。

合适的溅射功率和溅射时间可以提高溅射薄膜的均匀性和晶体质量，从而提高台阶覆盖率。

此外，溅射过程中的基底偏移、溅射源-衬底距离和扫描速度等参数也需要进行细致调整。

三、引入去波浪效应台阶覆盖率的提高可以通过引入去波浪效应来实现。

去波浪效应是指在溅射过程中通过一定的方法使得薄膜的表面变得平整。

常用的方法包括引入反向磁场、施加微波功率和增加辅助离子束等。

引入反向磁场可以减小溅射薄膜的表面粗糙度，提高台阶覆盖率。

施加微波功率可以增加溅射薄膜表面的能量，有利于去除波浪状结构。

增加辅助离子束则可以通过表面活化效应去除薄膜中的波浪结构。

四、优化溅射靶材和靶材制备溅射靶材的质量和制备方法对台阶覆盖率的提高也具有重要影响。

首先，要选择质量较高的靶材，靶材的纯度和晶体结构对溅射薄膜的质量有直接影响。

其次，靶材的制备方法也需要优化，例如采用均匀的压块和合适的成型工艺可以减小靶材的表面缺陷，提高溅射过程中靶材的利用率和溅射薄膜的质量。

综上所述，通过衬底表面准备、溅射过程参数优化、引入去波浪效应和优化溅射靶材等方法，可以有效提高磁控溅射的台阶覆盖率。

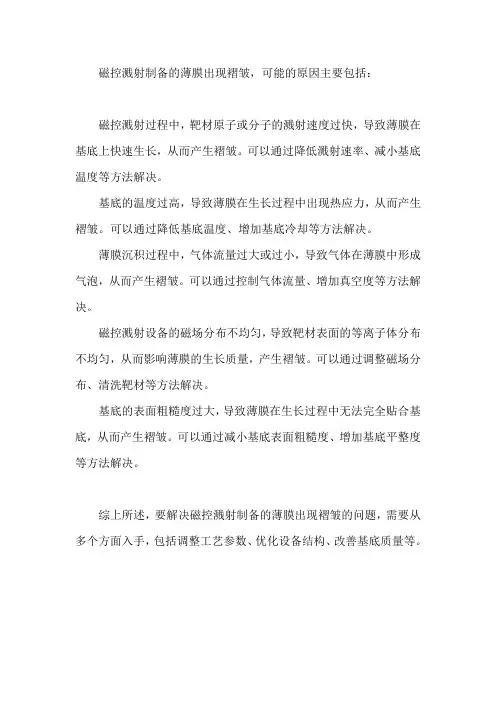

磁控溅射制备的薄膜出现褶皱，可能的原因主要包括：
磁控溅射过程中，靶材原子或分子的溅射速度过快，导致薄膜在基底上快速生长，从而产生褶皱。

可以通过降低溅射速率、减小基底温度等方法解决。

基底的温度过高，导致薄膜在生长过程中出现热应力，从而产生褶皱。

可以通过降低基底温度、增加基底冷却等方法解决。

薄膜沉积过程中，气体流量过大或过小，导致气体在薄膜中形成气泡，从而产生褶皱。

可以通过控制气体流量、增加真空度等方法解决。

磁控溅射设备的磁场分布不均匀，导致靶材表面的等离子体分布不均匀，从而影响薄膜的生长质量，产生褶皱。

可以通过调整磁场分布、清洗靶材等方法解决。

基底的表面粗糙度过大，导致薄膜在生长过程中无法完全贴合基底，从而产生褶皱。

可以通过减小基底表面粗糙度、增加基底平整度等方法解决。

综上所述，要解决磁控溅射制备的薄膜出现褶皱的问题，需要从多个方面入手，包括调整工艺参数、优化设备结构、改善基底质量等。

磁控溅射六大常见问题点及解决对策磁控溅射镀膜机工作原理是在真空状态下，使用弧光放电和辉光放电的工作原理。

在金属和非金属的工件表面上镀制金色的氮化钛，黑色碳化钛，七彩的氮氧化钛等。

亦可镀防腐蚀膜（如AL,Cr不锈钢及TiN等）和耐磨膜，膜层与基底结合牢固，利用溅射工艺进行镀膜，可提高膜层的附着力、重复性、致密度、均匀度等特点。

适合于塑料制品、陶瓷、树脂、水晶玻璃制品等、工艺品、塑料手机壳、电子产品、建材等行业，具有很好的发展前景。

磁控溅射镀膜工艺六大常见问题点及改善对策：1.膜层灰暗及发黑(1)真空度低于0.67Pa。

应将真空度提高到0.13-0.4Pa。

(2)氩气纯度低于99．9％。

应换用纯度为99．99％的氩气。

(3)充气系统漏气。

应检查充气系统，排除漏气现象。

(4)底漆未充分固化。

应适当延长底漆的固化时间。

(5)镀件放气量太大。

应进行干燥和封孔处理2.膜层表面光泽暗淡(1)底漆固化不良或变质。

应适当延长底漆的固化时间或更换底漆。

(2)溅射时间太长。

应适当缩短。

(3)溅射成膜速度太快。

应适当降低溅射电流或电压3.膜层色泽不均(1)底漆喷涂得不均匀。

应改进底漆的施涂方法。

(2)膜层太薄。

应适当提高溅射速度或延长溅射时间。

(3)夹具设计不合理。

应改进夹具设计。

(4)镀件的几何形状太复杂。

应适当提高镀件的旋转速度4.膜层发皱、龟裂(1)底漆喷涂得太厚。

应控制在7—lOtan厚度范围内。

(2)涂料的粘度太高。

应适当降低。

(3)蒸发速度太快。

应适当减慢。

(4)膜层太厚。

应适当缩短溅射时间。

(5)镀件温度太高。

应适当缩短对镀件的加温时间5.膜层表面有水迹、指纹及灰粒(1)镀件清洗后未充分干燥。

应加强镀前处理。

(2)镀件表面溅上水珠或唾液。

应加强文明生产，操作者应带口罩。

(3)涂底漆后手接触过镀件，表面留下指纹。

应严禁用手接触镀件表面。

(4)涂料中有颗粒物。

应过滤涂料或更换涂料。

(5)静电除尘失效或喷涂和固化环境中有颗粒灰尘。

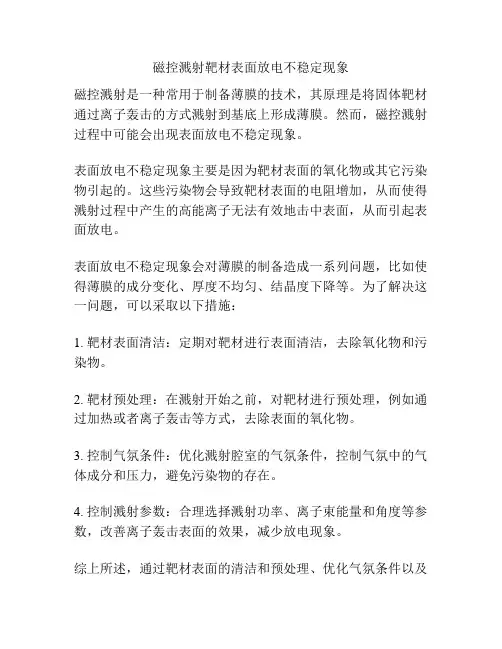

磁控溅射靶材表面放电不稳定现象
磁控溅射是一种常用于制备薄膜的技术，其原理是将固体靶材通过离子轰击的方式溅射到基底上形成薄膜。

然而，磁控溅射过程中可能会出现表面放电不稳定现象。

表面放电不稳定现象主要是因为靶材表面的氧化物或其它污染物引起的。

这些污染物会导致靶材表面的电阻增加，从而使得溅射过程中产生的高能离子无法有效地击中表面，从而引起表面放电。

表面放电不稳定现象会对薄膜的制备造成一系列问题，比如使得薄膜的成分变化、厚度不均匀、结晶度下降等。

为了解决这一问题，可以采取以下措施：
1. 靶材表面清洁：定期对靶材进行表面清洁，去除氧化物和污染物。

2. 靶材预处理：在溅射开始之前，对靶材进行预处理，例如通过加热或者离子轰击等方式，去除表面的氧化物。

3. 控制气氛条件：优化溅射腔室的气氛条件，控制气氛中的气体成分和压力，避免污染物的存在。

4. 控制溅射参数：合理选择溅射功率、离子束能量和角度等参数，改善离子轰击表面的效果，减少放电现象。

综上所述，通过靶材表面的清洁和预处理、优化气氛条件以及
合理控制溅射参数等措施，可以有效降低磁控溅射过程中的表面放电不稳定现象，提高薄膜制备的质量和稳定性。

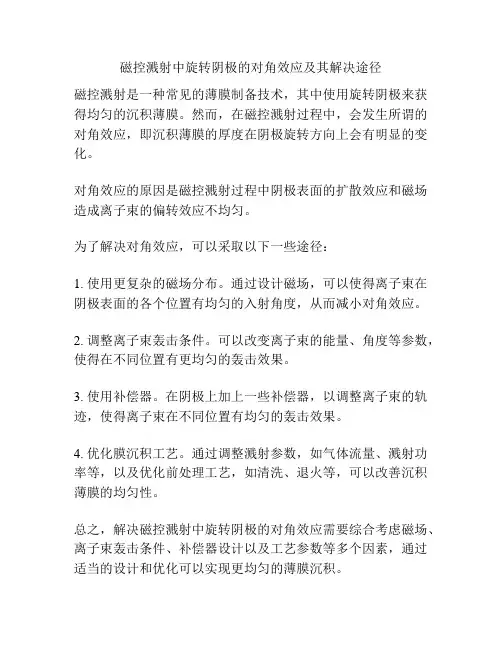

磁控溅射中旋转阴极的对角效应及其解决途径
磁控溅射是一种常见的薄膜制备技术，其中使用旋转阴极来获得均匀的沉积薄膜。

然而，在磁控溅射过程中，会发生所谓的对角效应，即沉积薄膜的厚度在阴极旋转方向上会有明显的变化。

对角效应的原因是磁控溅射过程中阴极表面的扩散效应和磁场造成离子束的偏转效应不均匀。

为了解决对角效应，可以采取以下一些途径：
1. 使用更复杂的磁场分布。

通过设计磁场，可以使得离子束在阴极表面的各个位置有均匀的入射角度，从而减小对角效应。

2. 调整离子束轰击条件。

可以改变离子束的能量、角度等参数，使得在不同位置有更均匀的轰击效果。

3. 使用补偿器。

在阴极上加上一些补偿器，以调整离子束的轨迹，使得离子束在不同位置有均匀的轰击效果。

4. 优化膜沉积工艺。

通过调整溅射参数，如气体流量、溅射功率等，以及优化前处理工艺，如清洗、退火等，可以改善沉积薄膜的均匀性。

总之，解决磁控溅射中旋转阴极的对角效应需要综合考虑磁场、离子束轰击条件、补偿器设计以及工艺参数等多个因素，通过适当的设计和优化可以实现更均匀的薄膜沉积。

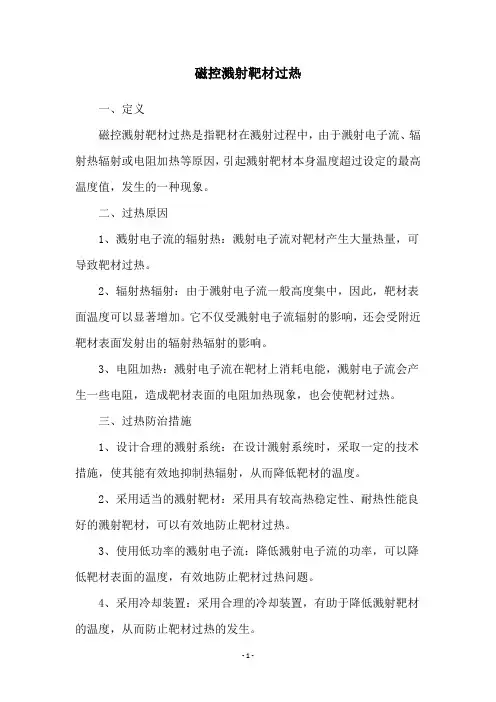

磁控溅射靶材过热
一、定义
磁控溅射靶材过热是指靶材在溅射过程中，由于溅射电子流、辐射热辐射或电阻加热等原因，引起溅射靶材本身温度超过设定的最高温度值，发生的一种现象。

二、过热原因
1、溅射电子流的辐射热：溅射电子流对靶材产生大量热量，可导致靶材过热。

2、辐射热辐射：由于溅射电子流一般高度集中，因此，靶材表面温度可以显著增加。

它不仅受溅射电子流辐射的影响，还会受附近靶材表面发射出的辐射热辐射的影响。

3、电阻加热：溅射电子流在靶材上消耗电能，溅射电子流会产生一些电阻，造成靶材表面的电阻加热现象，也会使靶材过热。

三、过热防治措施
1、设计合理的溅射系统：在设计溅射系统时，采取一定的技术措施，使其能有效地抑制热辐射，从而降低靶材的温度。

2、采用适当的溅射靶材：采用具有较高热稳定性、耐热性能良好的溅射靶材，可以有效地防止靶材过热。

3、使用低功率的溅射电子流：降低溅射电子流的功率，可以降低靶材表面的温度，有效地防止靶材过热问题。

4、采用冷却装置：采用合理的冷却装置，有助于降低溅射靶材的温度，从而防止靶材过热的发生。
