诺基亚520拆机教程图文解说
诺基亚520的内部构造结构拆机十分简单，楼主平常爱拆机或帮同学拆机换屏等，然淘宝买了套地摊货螺丝刀，居然把自己机子的一颗螺丝拧滑丝了，身不在家，工具不在手，想到要去维修部，想到被js坑的感觉不爽。
都涗这个都滑丝了拆不了，认为这个无利可图，便敷衍几句，回来后经过自己不断的尝试毛主*席精神。
用小刀在螺丝帽上磨了一整中午，出现一字痕迹，然后终于拧开了。
拆机者多谨慎小心为好。
楼主的还在保修期内，相信大诺品质。
拆机奉献在此啰嗦了。
手机端，图文在下，编辑上图。
排不了版。
内部简单，准备工具只需下列即可：
1.T4螺丝刀。
2.尖头镊子。
(或其它能代替镊子的物件)
开始拆机，把后盖上的8颗螺钉卸下，然后从屏幕上方沿左右两方用指甲(或代替指甲的物什器件)慢慢撬开，然后框壳往下推一点，不然usb接口会挡着，后盖即可打开。
然后见到主板，把主板的两端上的排线接口用镊子轻轻翘起即可。
可以卸下主板了。
接着是卸下带框的屏幕显示屏，框的旁边有凹槽，把尖嘴镊子伸下去轻轻与同一边上方的凹槽平衡翘起，便可分离带框的显示屏，和触摸屏了，
从框子内取下最主要的显示屏，亦是将镊子尖端伸进凹槽内，轻轻翘起即可，如果不是换屏的，请勿操作这项，操作不当内连接着屏幕排线粘贴在框内，需要些许技术方能取出，不然易造成屏幕损坏。
至此拆机已经结束.
/tutorial/112714.html。
对于这款4英寸屏幕，搭载Symbian^3操作系统的顶级商务手机诺基亚E7来说，无论是诺基亚，还是我们广大的玩家，都对诺基亚E7给予了很高的期望。
相信有不少朋友已经入手诺基亚E7了，但对于一些玩家来说，用手机是次要的，最主要的还是对手机进行“暴力”拆机，而这也是大家想要看到。
今天给大家带来的就是诺基亚E7的拆机教程图解，不知道看过之后你会不会也有一种想要拆机的冲动呢！下面进入正题。
拆机前的准备工序：1、将手机关机2、取出SIM卡槽3、准备工具：六角T5螺丝刀、最小号十字螺丝刀、镊子、拆机拨片、风枪（也可用电吹风代替）首先打开诺基亚E7顶部的HDMI接口盖用T5螺丝刀拧下螺丝：然后用拨片或者指甲掀开HDMI右侧的盖板（下面用双面胶链接，掀开时请小心）：然后用拨片或者指甲掀开HDMI右侧的盖板（下面用双面胶链接，掀开时请小心）：然后用拨片或者指甲掀开HDMI右侧的盖板（下面用双面胶链接，掀开时请小心）：拧下盖板下面的螺丝拧下来后双手攥住手机，然后用两个拇指向前推动盖板部位（因为作者要留一个手拍照，所以无法解放双手）：不用很大力气就推下来了。
如果此处吃力，可以尝试用指甲等工具从上盖两侧边先向外翘下：然后我们来拆底部的盖子，首先要小心的揭下这个盖板（也是用双面胶粘的）：先用刀片或者镊子之类的翘起一个角，然后慢慢的掀起来：之后拧下底部露出来的这颗螺丝，然后按照下图放方式推开底盖：上下端盖都拆掉了，我们可以看到大后盖的螺丝了：分别拧下这四个角的螺丝：接下来我们来拆键盘，首先拧开顶部的转轴锁定螺丝：此时转轴已经可以90°翻开了，然后掀开手机，用最小号的十字螺丝刀拧下键盘上面的4颗螺丝：螺丝全部拧下后再由上边开始掀开键盘，要慢慢的向外用力，因为键盘下面有少许双面胶粘合。
由于键盘为金属制造，所以要保证不能使金属变形：键盘拿下来后就可以看到键盘的电路板了：然后用指甲或者拨片从边上轻轻的撬开铝合金外壳边缘：掀开铝合金后盖（注意：此处是从侧面掀开的，掀开时不要用力过猛，让铝合金外壳变形就麻烦了）：看到电池了：如果大家只是为了换电池，那么看到这里就可以了，电池已经可以完全的拿下来了，如果您还有更高层次的追求，那么请随悟空继续往下拆。

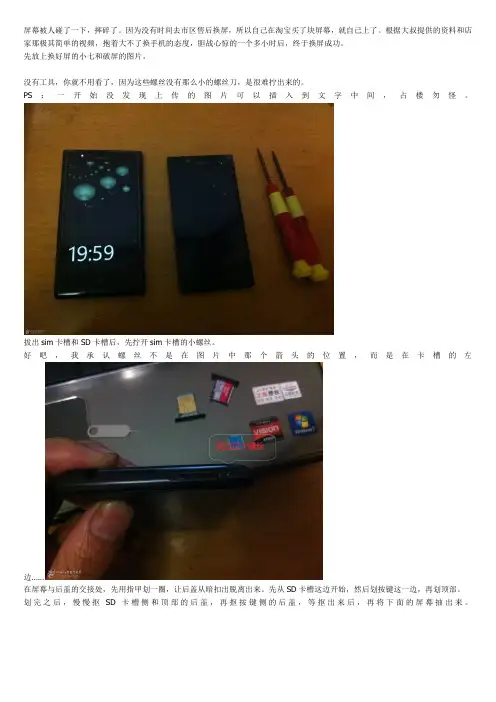

屏幕被人碰了一下，摔碎了。
因为没有时间去市区售后换屏，所以自己在淘宝买了块屏幕，就自己上了。
根据大叔提供的资料和店家那极其简单的视频，抱着大不了换手机的态度，胆战心惊的一个多小时后，终于换屏成功。
先放上换好屏的小七和破屏的图片。
没有工具，你就不用看了，因为这些螺丝没有那么小的螺丝刀，是很难拧出来的。
PS：一开始没发现上传的图片可以插入到文字中间，占楼勿怪。
拔出sim卡槽和SD卡槽后，先拧开sim卡槽的小螺丝。
好吧，我承认螺丝不是在图片中那个箭头的位置，而是在卡槽的左边……在屏幕与后盖的交接处，先用指甲划一圈，让后盖从暗扣出脱离出来。
先从SD卡槽这边开始，然后划按键这一边，再划顶部。
划完之后，慢慢抠SD卡槽侧和顶部的后盖，再抠按键侧的后盖，等抠出来后，再将下面的屏幕抽出来。
再将两边的排线接口抠下来。
拧开箭头所指的螺丝，取下下部的外放剩下的就是拆主板了。
大家一定要注意感应器与主板是连在一起的，取下主板的时候要将感应器也从屏幕上取下来。
感应器下有一点双面胶粘着，大家可以慢慢抠。
感应器上面的海绵不用去掉（我昨天取感应器花了蛮多时间）。
因为上面主板和下面主板中间的排线已经被双面胶粘上，我就不拆下来了。
上面主板取下之前，要将两根排线的接口先取下（上图黑色的两根，接口在主板跟屏幕之间，抠开感应器之后，掰开主板能够看到）。
然后将按键排线慢慢揭下（有双面胶粘着，揭的时候小心别弄断了）再将听筒揭下，下面也有双面胶粘着，慢慢揭吧。
这是拆下所有部件之后的破屏，新买来的屏幕也是这样的。
在新屏幕装所有排线、部件、电池和螺丝后，不要急着盖上后盖。
大家先按下排线的开机按键，看屏幕会不会亮。
注意，要用指甲或者硬一点的东西按中间的那个小点。
我昨天不知道，用手指肉按了半天没反应，还以为寄来的屏幕没用，再装回破屏，按了也没反应，郁闷死我了，后来才发现，要按凸点，才会高chao……开机后检查听筒、外放、前后摄像头、感应器、耳机接口后，如果都正常，那么就可以盖上后盖啦。

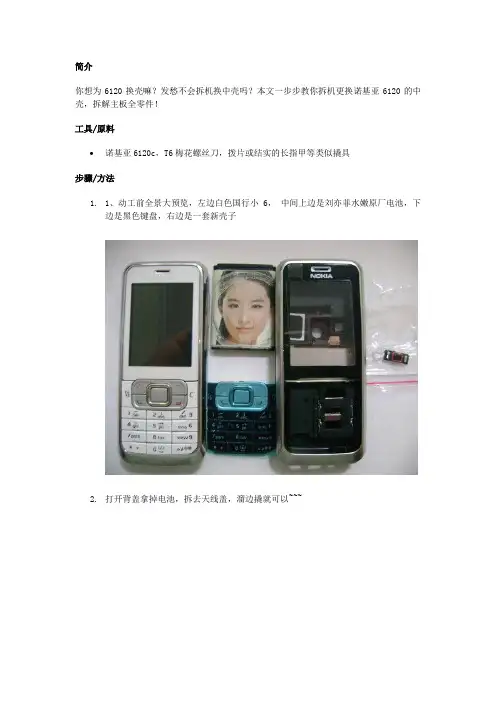

简介你想为6120换壳嘛？发愁不会拆机换中壳吗？本文一步步教你拆机更换诺基亚6120的中壳，拆解主板全零件！工具/原料诺基亚6120c，T6梅花螺丝刀，拨片或结实的长指甲等类似撬具步骤/方法1.1、动工前全景大预览，左边白色国行小6，中间上边是刘亦菲水嫩原厂电池，下边是黑色键盘，右边是一套新壳子2.打开背盖拿掉电池，拆去天线盖，溜边撬就可以~~~3.用拨片溜边翘卸下前面板4.拆主板工具——T6六角螺丝刀。
没有的话找个很小的一字螺丝刀卡对角线拧也成。
拧下六颗螺丝钉，液晶屏、键盘所在的金属板和金属板下边的电路板就可以一起拿出来了，尽显了诺基亚的简约不简单之处5.换中板用不着将金属板和下边的电路板分开。
它俩在底部有一个排线相连，记得要轻拿轻放。
电路板啥样呢？看看背面~~~6.接下来把中板上的零碎物件全部拆下来转移到新中板上，下图是挪好了的样子，后边逐一讲解下图中，绿框里是充电器插头，插入充电器往出一挑就出来了，没有卡子固定蓝框里的是蓝牙配件，细长一根儿，整个往起撬就行红框里是麦克风，这个比较难卸，找个越薄越好的东西（我动用了瑞士军刀最小号刀的薄刀尖，手术刀或刮胡刀刀片的薄尖应该更好吧），从边缘插进去轻轻挑带出来，边缘是橡胶的，所以能插进去，下手一定要轻，否则以后给女朋友打电话人家该听不到你讲话了~左边椭圆形金属块儿是外放的扬声器，需要撬出来，撬之前翻过来看看背面，有一层网状物，下家伙轻点儿别撬坏喽，一般购买的中板里都带有新的网状膜，且膜边缘有双面胶，所以把金属块扬声器撬下来直接按到新壳子里就行了右边及上边三处集成块儿触点是天线的一部分，也相当于固定天线模块的卡子，慢慢撬动之后按下去，从背面拿下整块儿内置天线。
（下图是装到黑色新壳上之后的样子）撬走扬声器之后的网状膜7.就这么点儿东西，装完后再把主板连同金属板压上拧好六颗螺丝、上壳，即大功告成。
秀下成品图：注意事项翘扬声器和麦克风时一定不能硬来，慢慢地小心谨慎，胆大心细最重要。

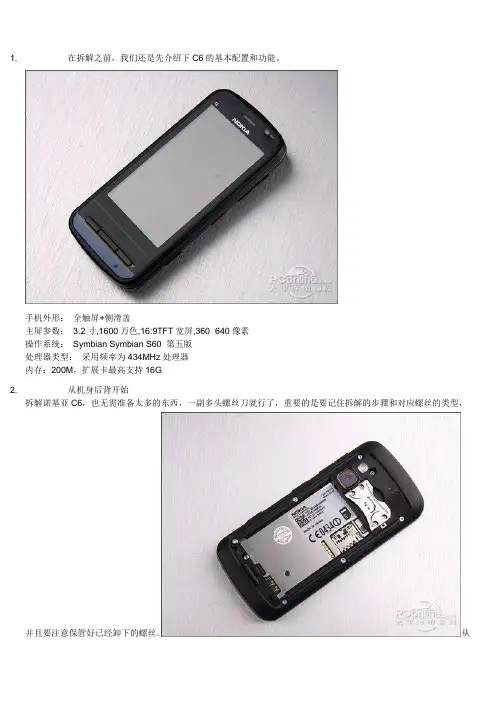

1. 在拆解之前，我们还是先介绍下C6的基本配置和功能。
手机外形：全触屏+侧滑盖主屏参数：3.2寸,1600万色,16:9TFT宽屏,360×640像素操作系统：Symbian Symbian S60 第五版处理器类型：采用频率为434MHz处理器内存：200M，扩展卡最高支持16G2. 从机身后背开始拆解诺基亚C6，也无需准备太多的东西，一副多头螺丝刀就行了，重要的是要记住拆解的步骤和对应螺丝的类型，并且要注意保管好已经卸下的螺丝。
从背面开始“下手”打开电池后盖，我们会看到许多显眼的大颗六角螺丝，这也是我们开始“下手”的地方了。
3. 螺丝刀转又转，且表示“鸭梨”不大不同种类的螺丝注意区分4. 背后的大螺丝拧下了，后盖还紧密扣着，但是屏幕那边的结构已经分离开来，中间的排线还“藕断丝连”着。
侧滑的诺基亚C6开始变身“后空翻二代”了充满科技感的“贝壳”另一边看，“侧空翻二代”怎么这么“赤果果”了？当然，绿色的电路板平时大家是看不见的，因为键盘上下滑动的过程中一直裹着它。
5. 二、揭开后盖看各零部件终于要拆诺基亚C6的心脏地带部位了，我们可以用指甲慢慢地掰开。
注意此时屏幕部件还没有分离的，因为排线的接头还藏在机身里面，所以操作起来还是有点顾虑。
用指甲慢慢撬开诺基亚C6的后盖6.分离的后盖和机身整体诸多被包裹着的芯片，包括CPU、内存、Flash等分离后的诺基亚C6是以一块绿色的电路板为核心，上面很多银**状的部件是诸多芯片的位置，用“铁皮屋”包裹着是因为要减少芯片产生的辐射对外界的影响（为了保持原貌，我们不再进行更深入的暴力拆解）。
下面看看各部件的细节赏析：500万像素摄像头细节手机的摄像头虽然并非像人眼睛那样是灵魂之窗，但是这个摄像头确实成为了主板上的一个亮点，光芒四射的。
数据线接口和震动模块这个就是MicroUSB接口和震动模块了，个别手机会把震动模块做出独立的构件，像LED灯的那样贴在主板上，但是诺基亚C6的震动模块是焊接在主板上了，不怕震着震着脱离了，更加牢固了。

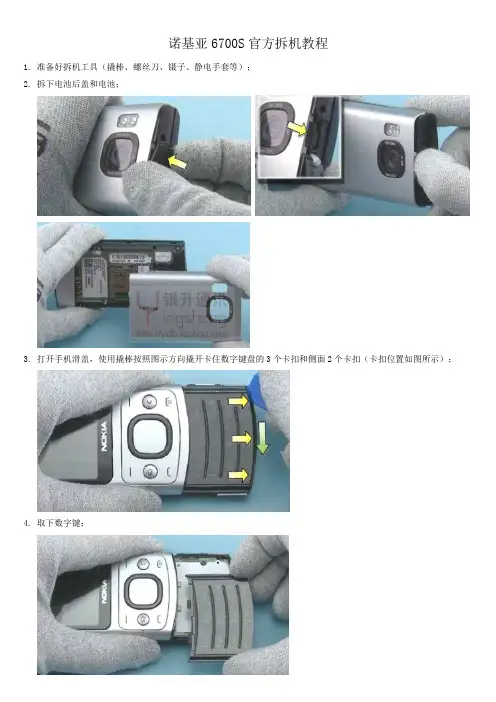

诺基亚6700S官方拆机教程1.准备好拆机工具（撬棒、螺丝刀、镊子、静电手套等）；2.拆下电池后盖和电池；3.打开手机滑盖，使用撬棒按照图示方向撬开卡住数字键盘的3个卡扣和侧面2个卡扣（卡扣位置如图所示）；4.取下数字键；5.使用镊子拆除数字键盘上的主键盘贴纸（胶贴），胶贴应废弃不在使用；6.按照如图所示顺序拆解4颗T4+螺丝，应废弃不在使用；7.滑开手机滑盖，按照如图所示拧开2颗T4+螺丝，应废弃不在使用；8.使用撬棒撬开卡住主板的2个卡扣（如图所示）；9.合上手机滑盖，用手向上拿起背壳组件；10.使用2mm充电插头顶起电源接口，并使用镊子拆下电源接口；11.使用2.5mm耳机插头顶起耳机接口，并使用镊子拆下耳机接口；12.使用撬棒撬起天线模块组件，并拆解天线模块组件；13.按照图示位置使用撬棒撬开天线盖上的3个卡扣，并拆下天线盖；14.使用扁平镊子轻轻撬开主排线接口，注意不要损伤周围的元器件；15.轻轻拿起主板并拆除滑盖组件；16.使用摄像头拆卸工具拆卸摄像头模块---插入拆卸工具至摄像头底座内并按下直至里面的卡扣被松开，并轻轻向上提起摄像头模块；17.使用尖头镊子轻轻挑起数字键盘膜并撕下，键盘膜应废弃不再使用；18.按照图示顺序拆下2颗T4+螺丝，应废弃不在使用；19.推动滑盖并撬开如图所示位置的6个卡扣：先使用撬棒撬开滑盖两侧的卡扣，再撬开底部的卡扣；20.再次推动滑盖，按图示位置撬开滑盖组件，并轻轻向上拿起前外壳；21.在显示屏上贴上保护膜，避免灰尘或脏污；22.小心轻轻压出键盘组件并拆下；23.按照图示顺序拆下2颗T4+螺丝，应废弃不在使用；24.小心移动键盘支持组件至图示方向，并按照图示顺序拆下2颗T4+螺丝，应废弃不在使用；25.拆下听筒框架组件；26.使用撬棒拆解LCD屏上排线卡扣，注意不要伤到LCD接口；27.使用撬棒轻轻翘起LCD屏，注意不要伤到LCD屏，并小心拆下LCD显示屏；28.将设备翻转后拆下主排线组装件；29.滑动滑盖并将主排线组件从滑盖模块上的缺口处穿出；30.使用撬棒撬开滑盖模块上主排线组件的顶部位置；31.继续拆解主排线组装件顶部的剩余部分；32.拆下滑盖模块；33.使用撬棒从键盘支持组件上拆下主排线，拆下的主排线应废弃不再使用；34.至此，全部拆解完成。

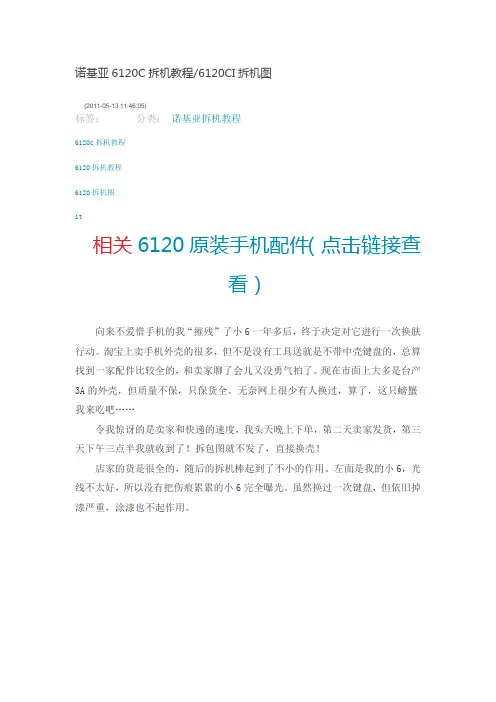

诺基亚6120C拆机教程/6120CI拆机图(2011-05-13 11:46:05)标签：分类：诺基亚拆机教程6120c拆机教程6120拆机教程6120拆机图it相关6120原装手机配件（点击链接查看）向来不爱惜手机的我“摧残”了小6一年多后，终于决定对它进行一次换肤行动。
淘宝上卖手机外壳的很多，但不是没有工具送就是不带中壳键盘的，总算找到一家配件比较全的，和卖家聊了会儿又没勇气拍了。
现在市面上大多是台产3A的外壳，但质量不保，只保货全。
无奈网上很少有人换过，算了，这只螃蟹我来吃吧……令我惊讶的是卖家和快递的速度，我头天晚上下单，第二天卖家发货，第三天下午三点半我就收到了！拆包图就不发了，直接换壳！店家的货是很全的，随后的拆机棒起到了不小的作用。
左面是我的小6，光线不太好，所以没有把伤痕累累的小6完全曝光。
虽然换过一次键盘，但依旧掉漆严重，涂漆也不起作用。
拆机开始！第一步：拆下电池盖、电池、SIM卡还有手机链，TF卡可以保留第二步：拆机棒登场！拆后盖要点——从上面用拆机棒拆一个口子。
这里要暴力一点儿，否则比较难拆~第三步：拆前盖，要点也是从上面角上开始拆，前盖一共有六个卡扣，最上面的两个比较好拆。
拆下前盖键盘自然也拆下来了。
第四步：拆不知道的东西……我猜应该是天线，从前用的6610这个位置是个天线。
注意这里也是从上面拆，虽然看着不是很结实，但在拆的过程中还是要用一点儿暴力的！这是第一个难题，这个地方下不去狠心，后面可就更下不去手了！第五步：卸螺丝，这个很简单，随机的螺丝刀卸螺丝非常好用！卸的时候要按对角线来卸。
卸下后的核心电路板，可以左面看到一块是键盘，右面一块上面的零件很多。
我不是修手机，不研究这个，继续拆……第六步：不要以为拆了电路板后就大功告成了，因为这才刚刚开始！我这样以为过，所以我知道后果很严重，这个喇叭便是教训。
喇叭后面有一层薄薄的膜，可能是用来共振的，我在拆下来的时候不下心摸到了这个膜，这感觉就像《地雷战》里鬼子拆地雷一样，一身汗呐同志们！后来装上去后发现音质也不如从前了……买来的壳的差距在这里体现出来了，中壳还是原装的做的细腻，喇叭周围的材质要好得多。
