对于这款4英寸屏幕，搭载Symbian^3操作系统的顶级商务手机诺基亚E7来说，无论是诺基亚，还是我们广大的玩家，都对诺基亚E7给予了很高的期望。
相信有不少朋友已经入手诺基亚E7了，但对于一些玩家来说，用手机是次要的，最主要的还是对手机进行“暴力”拆机，而这也是大家想要看到。
今天给大家带来的就是诺基亚E7的拆机教程图解，不知道看过之后你会不会也有一种想要拆机的冲动呢！下面进入正题。
拆机前的准备工序：1、将手机关机2、取出SIM卡槽3、准备工具：六角T5螺丝刀、最小号十字螺丝刀、镊子、拆机拨片、风枪（也可用电吹风代替）首先打开诺基亚E7顶部的HDMI接口盖用T5螺丝刀拧下螺丝：然后用拨片或者指甲掀开HDMI右侧的盖板（下面用双面胶链接，掀开时请小心）：然后用拨片或者指甲掀开HDMI右侧的盖板（下面用双面胶链接，掀开时请小心）：然后用拨片或者指甲掀开HDMI右侧的盖板（下面用双面胶链接，掀开时请小心）：拧下盖板下面的螺丝拧下来后双手攥住手机，然后用两个拇指向前推动盖板部位（因为作者要留一个手拍照，所以无法解放双手）：不用很大力气就推下来了。
如果此处吃力，可以尝试用指甲等工具从上盖两侧边先向外翘下：然后我们来拆底部的盖子，首先要小心的揭下这个盖板（也是用双面胶粘的）：先用刀片或者镊子之类的翘起一个角，然后慢慢的掀起来：之后拧下底部露出来的这颗螺丝，然后按照下图放方式推开底盖：上下端盖都拆掉了，我们可以看到大后盖的螺丝了：分别拧下这四个角的螺丝：接下来我们来拆键盘，首先拧开顶部的转轴锁定螺丝：此时转轴已经可以90°翻开了，然后掀开手机，用最小号的十字螺丝刀拧下键盘上面的4颗螺丝：螺丝全部拧下后再由上边开始掀开键盘，要慢慢的向外用力，因为键盘下面有少许双面胶粘合。
由于键盘为金属制造，所以要保证不能使金属变形：键盘拿下来后就可以看到键盘的电路板了：然后用指甲或者拨片从边上轻轻的撬开铝合金外壳边缘：掀开铝合金后盖（注意：此处是从侧面掀开的，掀开时不要用力过猛，让铝合金外壳变形就麻烦了）：看到电池了：如果大家只是为了换电池，那么看到这里就可以了，电池已经可以完全的拿下来了，如果您还有更高层次的追求，那么请随悟空继续往下拆。

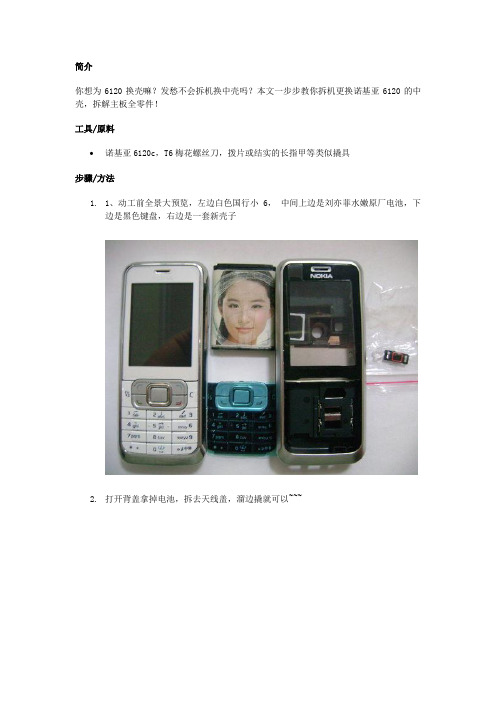

简介你想为6120换壳嘛？发愁不会拆机换中壳吗？本文一步步教你拆机更换诺基亚6120的中壳，拆解主板全零件！工具/原料诺基亚6120c，T6梅花螺丝刀，拨片或结实的长指甲等类似撬具步骤/方法1.1、动工前全景大预览，左边白色国行小6，中间上边是刘亦菲水嫩原厂电池，下边是黑色键盘，右边是一套新壳子2.打开背盖拿掉电池，拆去天线盖，溜边撬就可以~~~3.用拨片溜边翘卸下前面板4.拆主板工具——T6六角螺丝刀。
没有的话找个很小的一字螺丝刀卡对角线拧也成。
拧下六颗螺丝钉，液晶屏、键盘所在的金属板和金属板下边的电路板就可以一起拿出来了，尽显了诺基亚的简约不简单之处5.换中板用不着将金属板和下边的电路板分开。
它俩在底部有一个排线相连，记得要轻拿轻放。
电路板啥样呢？看看背面~~~6.接下来把中板上的零碎物件全部拆下来转移到新中板上，下图是挪好了的样子，后边逐一讲解下图中，绿框里是充电器插头，插入充电器往出一挑就出来了，没有卡子固定蓝框里的是蓝牙配件，细长一根儿，整个往起撬就行红框里是麦克风，这个比较难卸，找个越薄越好的东西（我动用了瑞士军刀最小号刀的薄刀尖，手术刀或刮胡刀刀片的薄尖应该更好吧），从边缘插进去轻轻挑带出来，边缘是橡胶的，所以能插进去，下手一定要轻，否则以后给女朋友打电话人家该听不到你讲话了~左边椭圆形金属块儿是外放的扬声器，需要撬出来，撬之前翻过来看看背面，有一层网状物，下家伙轻点儿别撬坏喽，一般购买的中板里都带有新的网状膜，且膜边缘有双面胶，所以把金属块扬声器撬下来直接按到新壳子里就行了右边及上边三处集成块儿触点是天线的一部分，也相当于固定天线模块的卡子，慢慢撬动之后按下去，从背面拿下整块儿内置天线。
（下图是装到黑色新壳上之后的样子）撬走扬声器之后的网状膜7.就这么点儿东西，装完后再把主板连同金属板压上拧好六颗螺丝、上壳，即大功告成。
秀下成品图：注意事项翘扬声器和麦克风时一定不能硬来，慢慢地小心谨慎，胆大心细最重要。

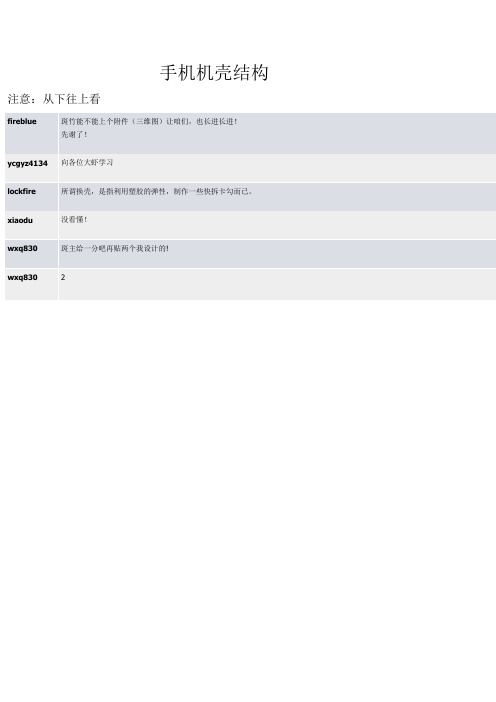

手机机壳结构注意：从下往上看fireblue斑竹能不能上个附件（三维图）让咱们，也长进长进！先谢了！ycgyz4134向各位大虾学习lockfire所谓换壳，是指利用塑胶的弹性，制作一些快拆卡勾而已。
xiaodu没看懂！wxq830斑主给一分吧再贴两个我设计的!wxq830 2wxq830我设计的feiyang1978观摩学习中异想天开在学习liuzhiping哈哈，可以了，我是个菜鸟，请多多指教。
liuzhiping moto i205liuzhiping我想贴长图上去，怎么贴不上？谁能告诉我怎么贴？liuzhiping moto i205luckycyber想认识linda MM 怎么联系？无名小辈不懂就只能顶了：）simba不错的地方啊：）ningzhen有没有注意到ALCATEL T512,后盖可以拆,前盖参考NOKIA 8250 前盖,零件固定在中间金属架上,按键更容易啦!godmast期待有高手，来个完整的设计！想学学no1zh007收益不少,谢了!panhaiping谁有:NOIKIA8855的结构图?很不错!jiang_wen1期待出现好的设计，让我好好学习学习7期待有一天,能吐一颗象牙lus20学习,学习,再学习.........TANK采用一些电池盖的结构设计采用放对位置后平推,锁紧采用两端和中间用簧片或塑料变形的形式,否则可能通不过严格的跌落实验,但不可果foxconngwj手机结构的社几要loosson在观望中。
bbk_hk期待出现好的设计，让我好好学习学习newwonder顶一顶yycadre现在很忙下次再做。
另外，向每个人学习tiger_gxh linda:还记得sunny那个v60不?用时间久了,漆掉了就很不好看了,可是翻盖的结构外壳不好替换,怎么办?这才是亟待解决的问题,最主要tiger_gxh linda妹妹,你有没有见过3310的结构,估计是最简单的手机结构了,又好做!那个就是平推的结构,看上去给人一种不牢固的感觉,可是装上YuYong6801解脱的正确用法应该是：用右手拇指和食（中）指向内扣压上盖使塑料变形，同时向上移动使上下盖分离。

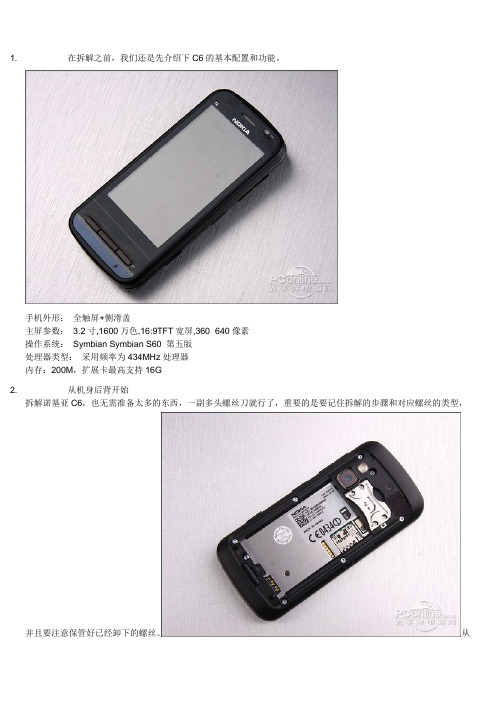

1. 在拆解之前，我们还是先介绍下C6的基本配置和功能。
手机外形：全触屏+侧滑盖主屏参数：3.2寸,1600万色,16:9TFT宽屏,360×640像素操作系统：Symbian Symbian S60 第五版处理器类型：采用频率为434MHz处理器内存：200M，扩展卡最高支持16G2. 从机身后背开始拆解诺基亚C6，也无需准备太多的东西，一副多头螺丝刀就行了，重要的是要记住拆解的步骤和对应螺丝的类型，并且要注意保管好已经卸下的螺丝。
从背面开始“下手”打开电池后盖，我们会看到许多显眼的大颗六角螺丝，这也是我们开始“下手”的地方了。
3. 螺丝刀转又转，且表示“鸭梨”不大不同种类的螺丝注意区分4. 背后的大螺丝拧下了，后盖还紧密扣着，但是屏幕那边的结构已经分离开来，中间的排线还“藕断丝连”着。
侧滑的诺基亚C6开始变身“后空翻二代”了充满科技感的“贝壳”另一边看，“侧空翻二代”怎么这么“赤果果”了？当然，绿色的电路板平时大家是看不见的，因为键盘上下滑动的过程中一直裹着它。
5. 二、揭开后盖看各零部件终于要拆诺基亚C6的心脏地带部位了，我们可以用指甲慢慢地掰开。
注意此时屏幕部件还没有分离的，因为排线的接头还藏在机身里面，所以操作起来还是有点顾虑。
用指甲慢慢撬开诺基亚C6的后盖6.分离的后盖和机身整体诸多被包裹着的芯片，包括CPU、内存、Flash等分离后的诺基亚C6是以一块绿色的电路板为核心，上面很多银**状的部件是诸多芯片的位置，用“铁皮屋”包裹着是因为要减少芯片产生的辐射对外界的影响（为了保持原貌，我们不再进行更深入的暴力拆解）。
下面看看各部件的细节赏析：500万像素摄像头细节手机的摄像头虽然并非像人眼睛那样是灵魂之窗，但是这个摄像头确实成为了主板上的一个亮点，光芒四射的。
数据线接口和震动模块这个就是MicroUSB接口和震动模块了，个别手机会把震动模块做出独立的构件，像LED灯的那样贴在主板上，但是诺基亚C6的震动模块是焊接在主板上了，不怕震着震着脱离了，更加牢固了。
诺基亚C6-01 产品一、二级维修手册诺基亚C6-01 产品一、二级维修手册目录：一、维修前准备1、工具和设备准备2、构建维修环境二、产品拆解1、拆解工具准备2、拆解步骤三、零部件更换1、主板更换2、屏幕更换3、电池更换4、按键更换5、摄像头更换6、信号天线更换四、硬件故障排除1、无法开机或关机2、屏幕显示异常3、无信号或信号弱4、按键失灵5、电池无法充电6、其他硬件故障五、软件故障排除1、系统卡顿或崩溃2、无法连接Wi-Fi3、无法接听或拨打方式4、无法发送或接收短信5、其他软件故障六、维修后组装1、零部件安装2、组装步骤七、维修质量检验1、屏幕显示检验2、信号接收检验3、按键功能检验4、电池充放电检验5、摄像头功能检验八、安全注意事项1、高压电是危险的2、维修过程要注意静电防护附件：1、零部件图纸2、维修工具清单法律名词及注释：1、产品维修：对产品进行故障排除和修复的过程。
2、一、二级维修：一级维修指简单的故障排除，二级维修指更复杂的故障排除，可能涉及更换零部件。
3、维修质量检验：对维修后的产品进行功能和性能的测试，确保维修质量达标。
本文档涉及附件：1、零部件图纸2、维修工具清单本文所涉及的法律名词及注释：1、产品维修：对产品进行故障排除和修复的过程。
2、一、二级维修：一级维修指简单的故障排除，二级维修指更复杂的故障排除，可能涉及更换零部件。
3、维修质量检验：对维修后的产品进行功能和性能的测试，确保维修质量达标。
诺基亚N8拆机换电池图文教程
NOKIA N8电池的设计可谓是一大败笔，它既不是像苹果那样直接将一块大容量的电池内置，也不是像NOKIA以往机型那样加个电池盖，将电池放在里面。
而是设计成了当前的这样，要使用螺丝刀拆机才能取出电池，杀鸡取卵的工序确实给我们带来很多麻烦。
我不是设计师，无法了解他们设计的初衷以及想法，如果单单是为了美观而这么设计的那就太令我们无奈了...
不多说了，下面我给大家演示下换电池的步骤，以便在大家操作的时候做个参照。
工具/原料
T-5螺丝刀一把
步骤/方法
首先，我们用T-5的螺丝刀分别拧下机器两侧下方的螺丝两边螺丝全部拧下之后我们用双手攥住手机，用两个大拇指在两侧面向外推底座，这个位置要注意最好是两边用力均匀，避免出现一端缝大一端缝小。
出来缝后就可以轻轻的拔下底座了。
打开后我们看到了电池仓前的卡扣，首先我们用食指向外搬动A处的卡扣，在用拇指向上搬动B处
很简单的就开了。
(下手时轻点，别造成毁灭性的伤害)
打开卡扣后我们向上搬开挡板，然后从根部向左退一下，拿掉挡板。
拿掉挡板后拉出电池
所有的工序基本上做完了，换完电池之后直接逆着步骤装上即可。
注意看好电池的机极性。
(看好电池仓前的极性)。

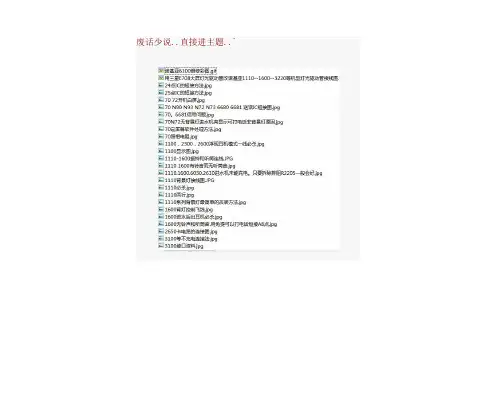

废话少说..直接进主题..`[本帖最后由 672522080 于 2008-1-10 16:22 编辑] 附件下载：1110-1600振铃和听筒连线.JPG[下载次数：51]下载：1600无铃声和听筒音.用免提可以打电话短接AB点.jpg[下载次数：45]下载：2650卡电路的连接图.jpg[下载次数：32]下载：3230手机无显示.jpg[下载次数：40]下载：5300内存卡IC短接.jpg[下载次数：40]下载：3230无灯.jpg[下载次数：41]下载：6020.7260不照相.jpg[下载次数：42]下载：3250照相出现此功能不被支持解决方法.jpg[下载次数：39]下载：6020不送话.jpg[下载次数：40]下载：6111无铃声.jpg[下载次数：39]下载：6270进水不能照相必杀.jpg[下载次数：38]下载：6270无送话，玻璃管损坏的飞线解决的方法.jpg[下载次数：34]下载：7260显示屏一闪一闪的维修.jpg[下载次数：35]下载：7260灯控原理图.jpg[下载次数：30]下载：7370 解决出现未能充电.jpg[下载次数：40]下载：7610按键组成以及管脚.jpg[下载次数：32]下载：7610不识MMC卡.jpg[下载次数：32] 下载：BB5手机 IC 型号.JPG[下载次数：28]下载：7610开机白屏，可打电话，可关机.jpg[下载次数：32]下载：BB5天线开关飞线图.jpg[下载次数：33]下载：7610开机白屏十秒钟左右关机的维修方法，针对刷机故障依旧者.jpg[下载次数：28]下载：BB5天线开关接线图.jpg[下载次数：30]下载：8800耳机和车载模式必杀!!!.jpg[下载次数：39]下载：N70_72显示芯片故障判断.jpg[下载次数：41]。
诺基亚N8拆机图文教程视频教程来源：塞班智能手机网作者：SUN 悟空Bee 73907次点击发表于：2010-12-31 21:59:55鉴于当前网络上非官方的拆机教程很少，笔者用百度以及谷歌搜索了下居然没找到。
故亲自制作了本教程以指引广大拆机爱好者。
由于个人水平以及工具有限，可能有漏说或者忘记重点说明的地方还请读者见谅。
先说到这，开工。
所用工具：T5、T6螺丝刀，镊子，以及风枪（电吹风代替也可）首先，我们用T-5的螺丝刀分别拧下机器两侧下方的螺丝两边螺丝全部拧下之后我们用双手攥住手机，用两个大拇指在两侧面向外推底座这个位置要注意最好是两边用力均匀，避免出现一端缝大一端缝小。
出来缝后就可以轻轻的拔下底座了。
打开后我们看到了电池仓前的卡扣，首先我们用食指向外搬动A处的卡扣，在用拇指向上搬动B处很简单的就开了。
（下手时轻点，避免对手机造成毁灭性的伤害）打开卡扣后我们向上搬开挡板，然后从根部向左退一下，拿掉挡板。
拿掉挡板后拉出电池然后打开顶端的HDMI盖子，用T5螺丝刀拧下这个黑色螺丝然后由任意一侧开始用力翘下顶盖注：这个位置需要多说几句.诺基亚N8拆机难度最大的也就是这个位置了，看下面的卡扣就能看出来，貌似是做了什么防拆设计，一般情况下想要把它拆下来的时候他就基本上变形了。
而且拆的时候不能太用力，怕破坏其金属外壳，所以只能用指甲用力的抠。
（详见视频教程）这个就是那个非常难拆的卡扣上下盖都拆下来后我们会看到这四颗螺丝，同样T5的螺丝刀，拧下全拧下来后我们来拆液晶部分用指甲或者其他的拆机工具塞进液晶的两侧端，然后滑向中间部位，用力向上搬开这部位的卡扣注：液晶排线在屏幕的下方，小心不要扯到排线，还有用力要均匀，避免折坏液晶或触控板。
待两边都撬开后，我们从上向下掀起液晶。
然后小心的用镊子撬开两个排线（液晶和触控板排线）拿下液晶部分。
接下来我们换上T6的螺丝刀，拆最后的三颗螺丝。
分别位于上端（黑色）以及中部两侧（银色）这三颗螺丝拆下来之后我们在拆下右上方的天线。
