详细图解诺基亚N95拆机教程换排线

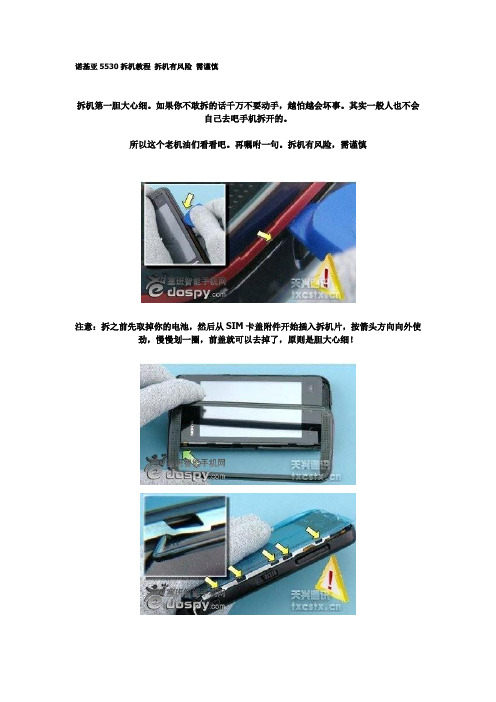

诺基亚5530拆机教程拆机有风险需谨慎
拆机第一胆大心细。

如果你不敢拆的话千万不要动手，越怕越会坏事。

其实一般人也不会
自己去吧手机拆开的。

所以这个老机油们看看吧。

再嘱咐一句。

拆机有风险，需谨慎
注意：拆之前先取掉你的电池，然后从SIM卡盖附件开始插入拆机片，按箭头方向向外使劲，慢慢划一圈，前盖就可以去掉了，原则是胆大心细！
最好用薄膜保护好你的屏幕，然后按箭头指示拨开金属框
挖开排线连接，取掉屏幕，
开始拆螺丝了，这个比撬要简单多了，风险明显减小
取第二层，注意几个排线连接要先挖出，比较脆弱的东西啊
这个时候可以看到了主板了，但是注意有些地方藕断丝连的，不要急着分离啊
挖出主板，什么都好办了，其他的小东西都可以拆开的
这个地方是个天线哦，一个金属壳，可以取出来玩玩的
这里是数据线插口盖
这就是很多人在争论5530的喇叭的其中一个
第二个喇叭，还有话筒，所以下面的两个缝，应该是一个放你声音进去，一个放它声音出
来的
听筒，注意听筒外面还套有一个塑料环来固定，所以换听筒的朋友不要把塑料环丢掉了
这里是听筒、感光元件和调节音量大小的侧边按键的排线
下面的一些动作就有些残忍了，撑得住的就继续看吧
黄颜色箭头代表的是可以打开的保护盖
大团圆了，全部肢解完成。

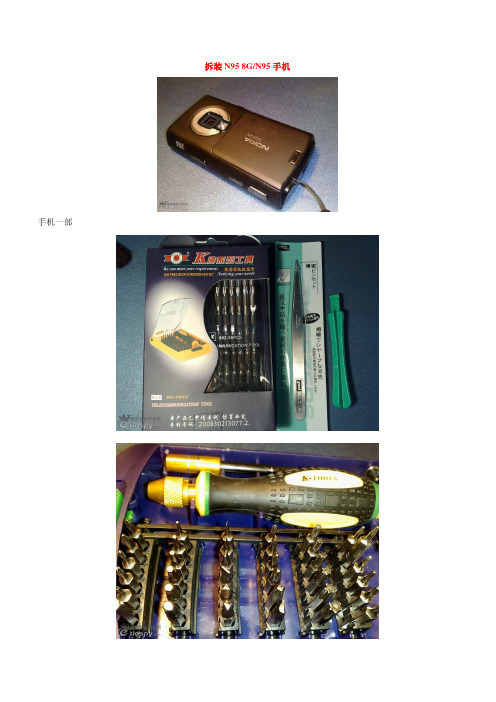

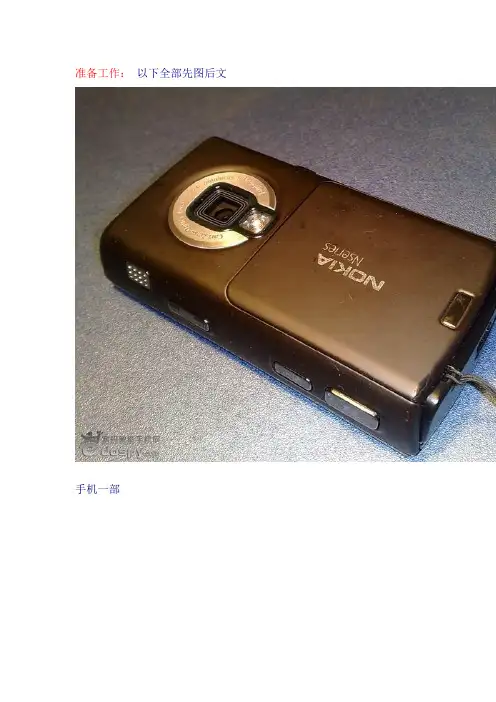

拆装N95 8G/N95手机手机一部拆机工具一套（有T5 T6两个六角的螺丝刀即可），一个带吹的小皮球，用来吹灰尘，有T5 T6两个六角的螺丝刀即可，电脑城有卖散件的，一把2元，也可以网上购买成套的，图中的工具淘宝价20出头，送一把镊子，一根拆机棒，特别说明，拆机不需要用到拆机棒，使用拆机棒相反会容易弄坏器件、我们替代拆机棒的工具是自己的指甲，下文有说明擦镜头屏幕的布一块拆机棒（事实证明，完全不需要，新手使用拆机棒相反很容易把配件弄变形，替代工具，自己的指甲）酒精，最好是不含水的，这样在机器上擦拭时候不会留下水分，不会腐蚀机器，酒精很快就会挥发掉，我是拆开清理油渍的，大家根据自己需要用不用这个。

开始拆机：首先去掉电池，如果仅仅是拆机擦内屏，或者换键盘，换机壳，不下电池也可以的，下面的图都是先上图，图下面配文字，江南不擅长作图，所以图片都没有加自己的水印，也没有在图片上写字，都是在下面配上说明文字。

第一部分：拆机换机壳、更换导航键、数字键盘篇拆屏幕上面的外壳：屏幕顶部两颗T5螺丝底部两颗T5螺丝用拆机棒感觉没有直接用手指甲方便，用大拇指从屏幕顶端的缝隙或者侧面的缝隙插进去，然后慢慢的松动外壳，左右2侧各有2个卡子，弄松即可拿下外屏的盖子，第一次动手的网友可能会有些紧张，担心弄断，不会的，多弄一会，就可以拿下，以后就熟练了这样，前面板就拆下来了，前面板中间的那个东东是手机听筒的喇叭，有2个弹簧的脚，当盖回去的时候会自动和手机上的2个触点对接，有的手机听筒听声音时断时续，就是这里接触不好，装的时候上进螺丝就好，或者把那个弹簧的角向外搬一点，让他更容易接触手机上的触点这个外屏的罩子，自己是有一个透明的塑料壳的，可以起到保护内屏的作用，我们的手机贴膜就是贴在这个透明的塑料壳上的，所以，大家尽管放心，不要担心内屏会有问题，如果外壳真的花了，连同键盘在内所有的外壳配件一套也就40-50元，是台*湾产的3A高仿的，很不错然后就可以拿掉导航键了，轻轻向上一抬即可现在是拆数字键，数字键盘看起来很严密，没有缝隙，仔细观察，在最下面，也就是手机外壳的上面一点点的地方，有个缝隙，用食指或者拇指的指甲塞进去，然后翘起来，（这里因为缝隙小，用拆机棒反而会把外壳弄变形）是键盘灯，激活键盘的时候4个灯都会亮起抬起来后，想上拿，键盘就可以取下来了，这里说一下，键盘是随时都可以拿下来的，不用经过前面的拆机步骤，也就是说，手机键盘进水了，有灰尘了，不用担心，随时都可以拿下来，然后用水清洗都可以，因为全部都是塑料的，完全不怕水拆手机背面的外壳仔细的看一下外壳和机体连接的地方，有条缝隙，和拆上面外壳一样把手指甲伸进去，然后弄松塑料卡扣，可以两边同时进行完全松动了，可以拿下来了拿下来了，就是这个样子，外壳完全是塑料的，可以用水清洗手机侧面的照相，音量调制，媒体键，是有弹性的，按的时候完全放心，特别是照相键，行程大，适合照相，用力按，不用担心会出问题拆掉了后壳后，顶部的那个电源键的顶板的2颗螺丝才能看到，这个是T6的螺丝，拆掉这两颗螺丝顶板很轻松的就拿掉了，看见右下角的最右边2个铜脚了吗，这是用来和手机前面板上的天线相连的针脚，现在螺丝是松开的，连不上天线所以手机没信号，找不到网络服务商，如果这个时候想测试电话，用一只手按住手机背部，让那两针脚和面板上的铜触点接触，就可以搜到网络信号了，所以手机装回去的时候这颗螺丝一定要上紧移动水机用户如果网络使用自动模式，没有网络时会自动找到联通的3G标示，用手捏紧后面板，移动信号马上就正常了顶板就是这个样子，面板上的所有的按键，在手机上都有一个小小的凸起按钮，外壳拿掉后，手机可以正常打电话、拍照，使用程序，唯一不行的就是上部的外面板拿掉后，没有了耳机听筒，开启扬声器，一样可以通话这些是上下外壳、导航键、数字键、顶板拆掉后的合影，网友拆机维护保养一般拆到这样就可以，我的任务就是擦洗键盘，已经完成任务了！掀起屏幕，先活动活动，观察一下抬起导航键底板，即可看见屏幕的排线，原装的手机这个导航键底板的左上角有一块胶，粘在下面的主机板上，不要担心弄坏他，用力些就抬起来了，翻新的机器就没有这个胶，翻新机器把元件放进机器清洗后这些胶就没有了看清楚排线的插槽，用指甲尖轻轻的从底部向上抬起，一边动一点，注意保持两边平衡，这样不会弄坏排线，很快就可以拆下来这样外屏拆下来了，正面和背面，这台机器很显然是原装货，我拆过其他的，屏幕背面有石灰一样的白点，是在专用液体里面清洗浸泡的结果，那个就是翻新的机器了，翻新机器的其他配件都有痕迹，但是从外观是很难看出来的，只有拆开后才能一目了然，然而JS是不可能给你拆机先看的，并且会把螺丝孔贴上封签拿掉屏幕后的前面板背面的两颗T6螺丝，继续拆掉两颗丝拿掉后，前主机板和后主机板直接只有一根排线相连了，小心的放下手机，观察一下排线的接口慢抬起它即可，两边用力要均匀拿下来咯前后主机板分离了后主机板，还可以再拆开一层，先拆下右侧的两颗T6螺丝，然后拿下底部挡板中间的2个小黑色的圆球看见了吗，这个是红外设备要把后主机板继续拆开，需要把手机底部的保护板先拆下来有两颗T6螺丝，拆掉即可手机的后主机板一分为二，现在算是彻底变成零件了，想换主板现在就可以，想换相机，把相机拿下，再把相机的排线拆下即可，动手能力强的，如果某个芯片坏了，自己可以用电烙铁拆下旧的，换上新的，但是焊接技术一定要过关，不然会烧坏接口的，自己买配件维修机器最多只能更换元件，因为机器是印刷电路，主板电路方面自己是无法修理的，送到厂家维修，也是更换元件，不可能对损坏的元件进行维修的，那个底保护板上有两个天线，应该是wlan的，另一个我不确定是不是蓝牙的这块板子上面都是值钱的好东西，BB5机型的2个CPU、GPS、手机闪存、大容量存储、照相机等等芯片都在正反两面了，中间位置由个白色的纽扣电池，就是主板电池，有的网友手机经常开机没时间，就是这个电池没电了，可以对手机直冲解决，如果无效就更好电池好了，右边黑色的是USB接口的塑料保护圈，没有螺丝，可以拿下来右下角那个白色的元件是手机的震动马达被分离开的单薄的后主机板底部，左面上下2个白色的是手机的外放喇叭，看起来很壮观，难怪音效那么好，我比较懒，到现在SIM也没拿下来，我早已经把需要保洁的部分全部清理过啦所有的零配件合影，到这里就算是拆完了，还有些零件也是可以拆下的，比如外放喇叭、相机外保护壳等等，需要更换或者清理的网友可以小心拆下组装机器：和拆机过程相反，把清理或更换好的元件装回去，下面帮助一部分网友把机器重新装起来，有的网友动手能力比较强，不用看下面的图了先装好底部的保护挡板，拧好螺丝，不要太紧，感觉自己的手感，遇到80%左右的阻力就好，这个安装好了，手机后主机板就可以二合为一了插好前后主机板连接的排线，排线接口对准后，一定要两边一起均匀的平压下去，看我的手排线接好后，稳妥的将前后主机板对上，对好螺丝孔，特别是那根排线，一定要整齐的放进去，在拧紧螺丝前，先上下推动几次，确定滑道很流畅了，才可以拧上螺丝两颗螺丝拧好把屏幕装回前主机板排线接口对准后，看我手的动作，要两边一起均匀的平稳按下去用专用的布和橡皮吹给屏幕保洁，如果有玻璃清洗剂，放一滴效果就更好了，可惜我没有屏幕保洁后很干净了这个时候不要着急安装其他的部件，建议先装上电池，开始测试，看看是不是有什么地方没装好开机测试完全正常，可以继续安装外壳等配件4个卡子卡好，用手捏捏就可以到位上顶板的时候两颗螺丝一定要拧紧，让天线有效接触触点，再把下机壳装上，按紧卡槽装上电池和后盖还有四颗T5螺丝不要忘记了，特别是上面的2个一定要注意，不要拧的太紧了，否则螺母的塑料底座容易损坏，如果有的网友螺母拧坏了，听筒接触不好，也不要紧，把听筒的两个针脚向外扳一点，就容易和手机的触点接触了，上面少一颗两颗螺丝，对手机使用没有什么影响，如果都断了，也没什么，外壳是有卡槽的，以后等其它外观部件都旧了，40-50元买一整套包括键盘在内的外壳换上就行了，螺丝不要丢了，以后换壳还要用到的好啦，大功告成，可以使用啦！。

诺基亚520拆机教程图文解说
诺基亚520的内部构造结构拆机十分简单，楼主平常爱拆机或帮同学拆机换屏等，然淘宝买了套地摊货螺丝刀，居然把自己机子的一颗螺丝拧滑丝了，身不在家，工具不在手，想到要去维修部，想到被js坑的感觉不爽。

都涗这个都滑丝了拆不了，认为这个无利可图，便敷衍几句，回来后经过自己不断的尝试毛主*席精神。

用小刀在螺丝帽上磨了一整中午，出现一字痕迹，然后终于拧开了。

拆机者多谨慎小心为好。

楼主的还在保修期内，相信大诺品质。

拆机奉献在此啰嗦了。

手机端，图文在下，编辑上图。

排不了版。

内部简单，准备工具只需下列即可：
1.T4螺丝刀。

2.尖头镊子。

(或其它能代替镊子的物件)
开始拆机，把后盖上的8颗螺钉卸下，然后从屏幕上方沿左右两方用指甲(或代替指甲的物什器件)慢慢撬开，然后框壳往下推一点，不然usb接口会挡着，后盖即可打开。

然后见到主板，把主板的两端上的排线接口用镊子轻轻翘起即可。

可以卸下主板了。

接着是卸下带框的屏幕显示屏，框的旁边有凹槽，把尖嘴镊子伸下去轻轻与同一边上方的凹槽平衡翘起，便可分离带框的显示屏，和触摸屏了，
从框子内取下最主要的显示屏，亦是将镊子尖端伸进凹槽内，轻轻翘起即可，如果不是换屏的，请勿操作这项，操作不当内连接着屏幕排线粘贴在框内，需要些许技术方能取出，不然易造成屏幕损坏。

至此拆机已经结束.
/tutorial/112714.html。

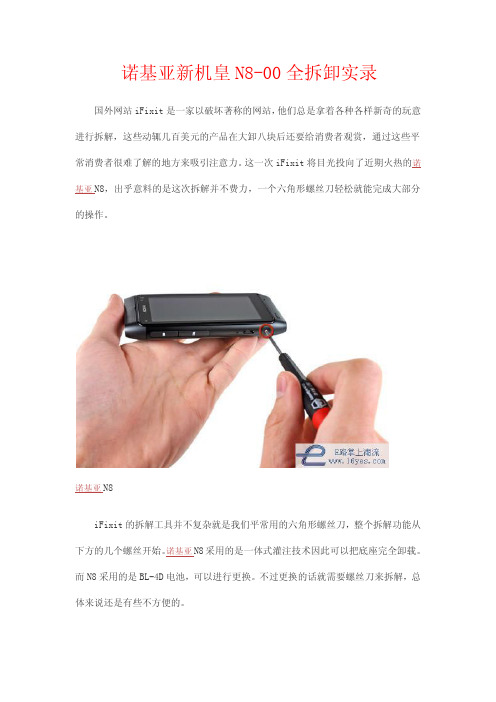

诺基亚新机皇N8-00全拆卸实录国外网站iFixit是一家以破坏著称的网站，他们总是拿着各种各样新奇的玩意进行拆解，这些动辄几百美元的产品在大卸八块后还要给消费者观赏，通过这些平常消费者很难了解的地方来吸引注意力。

这一次iFixit将目光投向了近期火热的诺基亚N8，出乎意料的是这次拆解并不费力，一个六角形螺丝刀轻松就能完成大部分的操作。

诺基亚N8
iFixit的拆解工具并不复杂就是我们平常用的六角形螺丝刀，整个拆解功能从下方的几个螺丝开始。

诺基亚N8采用的是一体式灌注技术因此可以把底座完全卸载。

而N8采用的是BL-4D电池，可以进行更换。

不过更换的话就需要螺丝刀来拆解，总体来说还是有些不方便的。

可拆卸电池（需要工具）
iFixit在评价拆解诺基亚N8容易度方面给出了8分（10分为最容易拆解），并且表示诺基亚N8的大部分配件都可以自己进行更换。

而且由于采用通用的AMOLED 屏幕连屏幕都可以进行更换，这为想要购买水货N8的朋友敲了一个警钟，翻新产品肯定会在上市几个月后出现。

诺基亚N8电路板
诺基亚N8外部用螺丝钉固定，而内部电路板实际上也采用了比较普通的螺丝固定。

不过在拆解的时候一定要注意下方的排线，否则很容易拆完装不回去了。

电板采用螺丝固定
电路板特写
在经过一番努力后，整个诺基亚N8已经完全被大卸八块。

在电路板上可以看到N8采用的是博通BCM2727，工作频率为680MHz，并保持较低功耗。

相信各位网友可以通过这篇新闻可以对诺基亚N8有一个更为深入的了解。

完全拆解图。

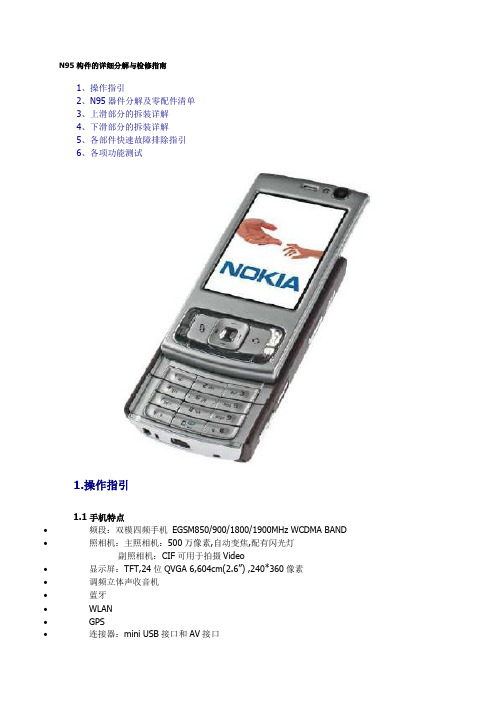

N95构件的详细分解与检修指南1、操作指引2、N95器件分解及零配件清单3、上滑部分的拆装详解4、下滑部分的拆装详解5、各部件快速故障排除指引6、各项功能测试1.操作指引1.1手机特点∙频段：双模四频手机EGSM850/900/1800/1900MHz WCDMA BAND ∙照相机：主照相机：500万像素,自动变焦,配有闪光灯副照相机：CIF可用于拍摄Video∙显示屏：TFT,24位QVGA 6,604cm(2.6”) ,240*360像素∙调频立体声收音机∙蓝牙∙WLAN∙GPS∙连接器：mini USB接口和AV接口∙操作系统：Series 60∙使用BL-5F锂电池1.2环境保护特性∙无铅焊接产品1.3告诫1.服务中心有可能被要求安装手机车载系统与汽车内，某些故障的情况下，手机的射频信号有可能影响到汽车的电力管理系统和ABS防抱死系统。

如果有必要，请向汽车销售商或生产商请教以确定汽车电子系统对射频能量的抗干扰性能。

2.移动电话有以下地方是不能进行操作使用：有潜在爆炸可能的地方，例如：加油站，煤气站，爆破作业区等。

3.任何无线收发设备，包括手机在内，可能会对受工业机构保护的医学设备进行干扰。

如果有必要请与医用设备商进行沟通，其他电子设备也有可能受到干扰。

1.4注意1.维修与调教只能由合资格的技术人员进行。

2.要确保所有工作都要戴上防静电带并在防静电工作室内进行。

3.只要使用在物料清单中列出的已批准物料进行维修服务。

4.要确保所有元件，螺丝和绝缘体在维修和调教后都安装好，并确保所有电缆与电线都已安装到位。

1.5一般维修提示∙如果自己想熟悉和了解诺基亚产品，请到/主页，进入“服务与支持”-->“移动电话”选择相应的手机型号，下载并阅读产品指南或用户说明书。

∙在开始维修之前，请进入ESD防静电区域并使ESD防静电带。

∙使用手套来避免油污和指纹。

∙保护膜保护显示窗口与显示屏，可避免灰尘与刮花。

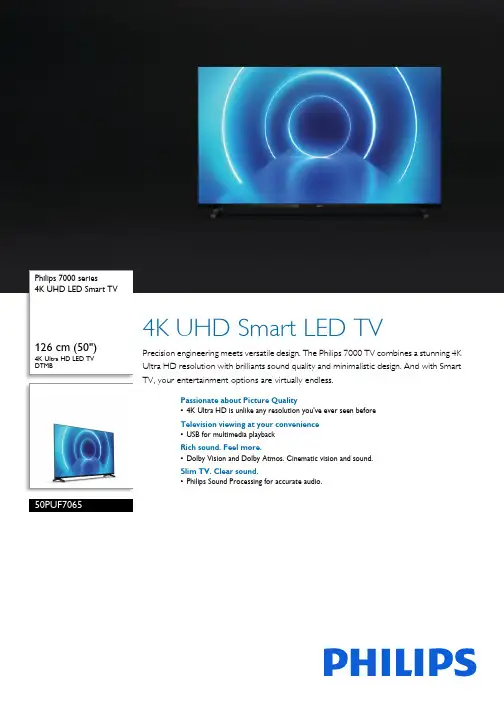

Philips 7000 series4K UHD LED Smart TV126 cm (50") 4K Ultra HD LED TV DTMB50PUF70654K UHD Smart LED TVPrecision engineering meets versatile design. The Philips 7000 TV combines a stunning 4K Ultra HD resolution with brilliants sound quality and minimalistic design. And with Smart TV, your entertainment options are virtually endless.Passionate about Picture Quality•4K Ultra HD is unlike any resolution you've ever seen beforeTelevision viewing at your convenience•USB for multimedia playbackRich sound. Feel more.•Dolby Vision and Dolby Atmos. Cinematic vision and sound.Slim TV. Clear sound.•Philips Sound Processing for accurate audio.Issue date 2022-08-26Version: 8.1.1112 NC: 8670 001 71772EAN: 69 59033 85747 8© 2022 Koninklijke Philips N.V.All Rights reserved.Specifications are subject to change without notice. Trademarks are the property of Koninklijke Philips N.V. or their respective owners.Specifications4K UHD LED Smart TV126 cm (50") 4K Ultra HD LED TV, DTMBHighlightsUSB (photos, music, video)Share the fun. Connect your USB memory-stick, digital camera, mp3 player or other multimedia device to the USB port on your TV to enjoy photos, videos and music with the easy to use onscreen content browser.4K Ultra HDSee more. A Philips 4K UHD TV brings content to life with rich colors and crisp contrast. Images have more depth, and motion is smooth. Movies, shows, games, and more look great no matter the source.Dolby Vision and Dolby AtmosSupport for Dolby's premium sound and video formats means the HDR content you watch will look-and sound-gloriously real. Whether it's the latest streaming series or a Blu-Ray disc set, you'll enjoy contrast, brightness, and color that reflect the director's original intentions. And hear spacious sound with clarity, detail, and depth.DTS HDDTS HD optimizes sound processing by preserving the original sound content so that you can enjoy a better sound from your speakers with crystal-cleardialog.Picture/Display•Display: 4K Ultra HD LED •Panel resolution: 3840x2160•Aspect ratio: 16:9•Picture enhancement: HDR10, Micro Dimming ProSmart TV Features•Ease of Installation: Auto detect Philips devices, Device connection wizard, Network installation wizard, Settings assistant wizard•Ease of Use: One-stop smart menu button, Onscreen usermanual•Firmware upgradeable: Firmware auto upgrade wizard, Firmware upgradeable via USB, Online firmware upgrade•Screen Format Adjustments: Fit to screen, Zoom, stretch•SmartTV apps*: Online video stores, Social TVConvenience•Sleep timer •Teletext: EPGSound•Sound Enhancement: Incredible Surround, Auto Volume Leveler, Bass Control •Output power (RMS): 2x10WConnectivity•Number of HDMI connections: 3•Number of USBs: 2•Other connections: Antenna IEC75, Ethernet-LAN RJ-45, CVBS+Audio L/R in, AV out, AV in, Digital audio out (optical)•Wireless connection: Yes, Wi-Fi 802.11n, 2x2,Single band•EasyLink (HDMI-CEC): One touch play, Remote control pass-through, System audio control, System standby•Number of AV connections: 1Multimedia Applications•Video Playback Formats: H264/MPEG-4 AVC, MPEG-2, MPEG-4, Containers: AVI, MKV, MPEG-1•Music Playback Formats: AAC, MP3, WMA-PRO (v9 and v10)•Picture Playback Formats: JPEG, BMP, GIFSupported Display Resolution•Computer inputs on all HDMI: 4K Ultra HD 3840x2160@30Hz•Video inputs on all HDMI: up to 4K Ultra HD 3840x2160p, @ 24, 25, 30, 50, 60HzTuner/Reception/Transmission•Digital TV: DTMB•MPEG Support: MPEG2, MPEG4•Video Playback: NTSC, PAL•TV Program guide*: 8 day Electronic Program Guide•HEVC supportPower•Mains power: 220V ~/ 50Hz•Ambient temperature: 5 °C to 45 °C •Standby power consumption: <=0.5W •Power consumption: 140 WDimensions•Box dimensions (W x H x D): 1240 x 800 x 160 mm•Set dimensions (W x H x D): 1113 x 654 x 87 mm •Set dimensions with stand (W x H x D): 1113 x 686 x 251 mm •Product weight: 10.8 kg•Product weight (+stand): 11 kg•Wall mount compatible: 200 x 200 mmAccessories•Included accessories: Power cord, Quick start guide, Remote Control, Table top stand, Warranty Leaflet, 2 x AAA Batteries, Mini-jack to CVBS-L/R cable*EPG and actual visibility (up to 8 days) is country and operator dependent.*USB recording for digital channels only, recordings may be limited by broadcast copy protection (CI+). Country and channel restrictions may apply.。

诺基亚N97 官方拆机图文教程Nokia N97官方拆机图文教程献给喜欢DIY和需要维修的朋友们O(∩_ ∩)O~希望大家喜欢~ 之前弄了一下N86的拆机教程~还好大家烂菜叶和西红柿丢的少，所以就继续鼓捣一下N97的官方拆机图文教程~~~英文比较烂~如果有误~欢迎指正~不过看图片也很清楚了~嘿嘿N97总图示拆卸开始↓1）Nokia N97拆卸2）你必须使用诺基亚标准版本工具包3）用保护膜保护前外壳屏幕4）松开按钮取下电池盖5）拿走电池盖6）如果里面有电池，也一起取下7）按照图中显示的顺序拧开6个TORX+4号螺丝8）借着拧开那个TORX+4号螺丝9）打开滑盖，用SRT-6松开夹子的下部10）用SRT-6沿着盖子周围松开整个夹子11）关闭滑盖12）小心抬起上部可以看见侧滑板部件的柔性连接线13）用SS-93打开侧滑板部件的柔性连接线，小心别损伤了连接线或者周围部件14）接着用SS-93小心打开Q-摇杆的柔性连接线15）把上部和主板的B外壳分离16）用SS-93打开音频的柔性连接线，小心别损伤了连接线或者周围部件17）接着用SS-93抬起音频部件18）接着用SS-93松开IHF固定器部件19）用镊子取下音频部件和IHF固定器部件20）用SS-93把音频部件和IHF固定器部件分离21）用SS-93松开主板22）如图所示可以分离主板23）用SS-93小心打开摄像头连接线，通过那个洞口用镊子拖动和取下摄像头24）接着用SS-93打开面板部件的柔性连接线25）把主板翻过来，用SS-93松开面板柔性线路板后取下26）用SS-93松开散热片后取下27）用SS-93拆卸天线部件后取下28）滑开电话29）用牙科工具取下2个螺丝贴片30）按照图中显示的顺序拧开2个飞利浦00号螺丝31）如图所示用SRT-6拆卸A外壳部件32）接着小心抬起A外壳部件的右边33）用SS-93断开A外壳部件的连接线，取下A外壳部件34）记得用保护膜保护LCD液晶屏幕35）用SS-93尖锐的尾部松开听筒，用镊子取下听筒36）用SS-93抬起LCD液晶屏幕37）用SS-93断开LCD液晶屏幕的连接线，取下LCD液晶屏幕38）打开滑盖39）用牙科工具开始松开QWERTY键盘，如图所示剥离和取下键盘40）Nokia N97拆卸现在完成了，拆卸结束强J到此被安全分尸~拆机需要胆大心细~希望大家都玩机愉快O(∩_∩)O~以下是一些小提示部件提示：1）如图所示按扭矩的14 Ncm拧紧2个飞利浦00号螺丝2）如图所示按扭矩的7 Ncm拧紧TORX+4号螺丝3）如图所示按扭矩的18 Ncm拧紧6个TORX+4号螺丝焊接部件：本教程中文翻译版权归“一般坏”所有。

RM-157手机特点:• 频段频段：：RM-157 EGSM/900/1800/1900MHz/EDGE•照相机照相机：：主照相机：CMOS 320万像素(2048*1536),3倍光学变焦/8倍数码变焦副照相机：CIF,(352*28)• 显示屏显示屏：： 主屏: 6,098cm(2.4”) QVGA(240*320像素)TFT,1600万色小屏: 2.794cm(1.1”) OLED(128*36像素)65,536色• 调频立体声收音机 • 蓝牙 • 红外• 连接器连接器：：Pop-Port 接口™ • 操作系统操作系统：：Series 60更多内容参看 使用BL-5F 锂电池通话时间 待机时间备注3小时10天 基于网络条件环境保护特性:无铅焊接产品维修手册一、二级维修中心专用诺基亚公司版权所有Copyright © Nokia Corporation. 此材料此材料，，包括文件编辑和任何相关的电脑程序都受到诺基亚公司的版权控制保护受到诺基亚公司的版权控制保护。

诺基亚公司保留所有权利诺基亚公司保留所有权利。

任何或所有关于此材料的复制任何或所有关于此材料的复制，，再造再造，，保存，传播和翻译都需要诺基亚公司的授权认可传播和翻译都需要诺基亚公司的授权认可。

此材料所有内容均是保密信息此材料所有内容均是保密信息，，严禁向其它诺基亚未受权认可的公司或个人展示或传播认可的公司或个人展示或传播。

目录页数 1. 指引.............................................................................................................................................................4 2. 一般维修信息.............................................................................................................................................5 3. 给维修室工作人员指引的网页.................................................................................................................6 4. 手机器件分解图1......................................................................................................................................7 5. 手机器件分解图2......................................................................................................................................8 6. 器件外观.....................................................................................................................................................9 7. 产品主板器件位置图...............................................................................................................................10 8. 零配件清单...............................................................................................................................................11 9. 维修工具...................................................................................................................................................12 10. 软件升级...................................................................................................................................................14 11. 上翻部分拆卸步骤介绍............................................................................................................................15 12. 上翻部分装配步骤介绍............................................................................................................................19 13. 下翻部分拆卸步骤介绍............................................................................................................................23 14. 下翻部分装配步骤介绍............................................................................................................................31 15. 示意图快速简单故障排除指引................................................................................................................40 16. 快速故障排除指引示意图----开机...........................................................................................................41 17. 快速故障排除指引示意图----充电...........................................................................................................42 18. 快速故障排除指引示意图----无网络.......................................................................................................43 19. 快速故障排除指引示意图----WLAN/蓝牙卡故障...................................................................................44 20. 快速故障排除指引示意图----听筒故障...................................................................................................45 21.快速故障排除指引示意图----免提扬声器 (46)22.快速故障排除指引示意图----主显示屏 (47)23.快速故障排除指引示意图----小显示屏 (48)24.快速故障排除指引示意图----话筒 (49)快速故障排除指引示意图25.快速故障排除指引示意图----摄像机麦克风 (50)26.快速故障排除指引示意图----键盘 (51)27.快速故障排除指引示意图----旋转传感器 (52)28.快速故障排除指引示意图----侧按键/操纵杆 (53)29.快速故障排除指引示意图----闪光灯 (54)30.快速故障排除指引示意图----上翻软件键盘 (55)31.快速故障排除指引示意图----缩放控制杆/快门键 (56)32.快速故障排除指引示意图----主照相机 (57)33.快速故障排除指引示意图----副照相机 (58)34.功能测试 (59)35.网络及通话功能测试 (59)更改记录状态版本号日期备注draft V1.0 2006-1-241. 指引此文档用于指导诺基亚一级与二级维修中心工作间维修技术人员对诺基亚产品进行维修服务。

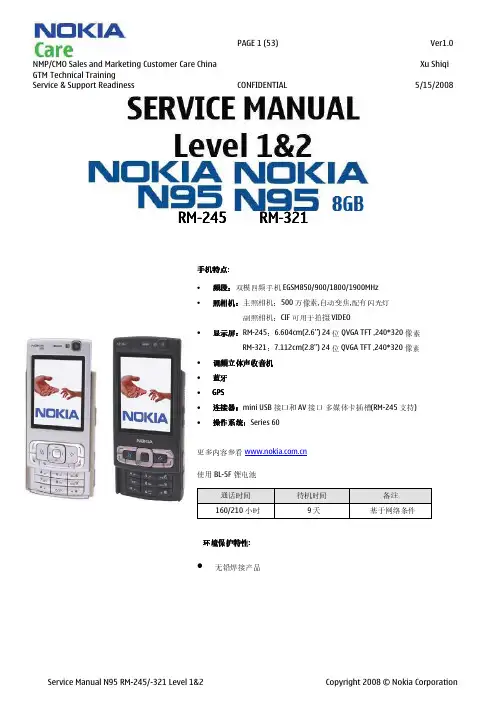

Service & Support ReadinessCONFIDENTIAL5/15/2008RMRM--245245 RM RM RM--323211手机特点:• 频段频段：：双模四频手机 EGSM850/900/1800/1900MHz•照相机照相机：：主照相机：500万像素,自动变焦,配有闪光灯 副照相机：CIF 可用于拍摄VIDEO• 显示屏显示屏：：RM-245：6.604cm(2.6”) 24位QVGA TFT ,240*320像素 RM-321：7.112cm(2.8”) 24位QVGA TFT ,240*320像素 • 调频立体声收音机 • 蓝牙 • GPSGPS • 连接连接器器：mini USB 接口和AV 接口 多媒体卡插槽(RM-245支持) • 操作系统操作系统：：Series 60更多内容参看 使用BL-5F 锂电池通话时间 待机时间 备注 160/210小时9天基于网络条件环境保护特性:无铅焊接产品Service & Support ReadinessCONFIDENTIAL5/15/2008维修手册一、二级维修中心专用诺基亚公司版权所有Copyright ©Copyright © Nokia Corporation. Nokia Corporation. 此材料此材料，，包括文件编辑和包括文件编辑和任何相关的电脑程序都受到任何相关的电脑程序都受到诺基亚公司的版权控制保护诺基亚公司的版权控制保护。

诺基亚公司保留所有权利诺基亚公司保留所有权利。

任何或所有关于此材料的复制任何或所有关于此材料的复制，，再造再造，，保存保存，，传播和翻译都需要诺基亚公司的授权认可播和翻译都需要诺基亚公司的授权认可。

此材料所有内容均是保密信息此材料所有内容均是保密信息，，严禁向其它诺基亚未受权认可的公司或个人展示或传播公司或个人展示或传播。

目录页数 1. 指引............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................44 2. 一般维一般维修信息修信息.........................................................................................................................................................................................................................................................................................................................................................................................................................................................................55 3. 给维修室工作人员指引的网页. (66)4. N95 RM N95 RM--245手机器件分解图.....................................................................................................................................................................................................................................................................................................................................................................................775. N95 RM N95 RM--245器件外器件外观观............................................................................................................................................................................................................................................................................................................................................................................................................................886. N95_8G RM N95_8G RM--321 手机器件分解图................................................................................................................................................................................................................................................................................................................................................................997. 主板器件位置图......................................................................................................................................................................................................................................................................................................................................................................................................................108. 零配件清单........................................................................................................................................................................................................................................................................................................................................................................................................................................................................119.维修工具 (12)10. 软件升级................................................................................................................................................................................................................................................................................................................................................................................................................................................................................14 11. 上滑部分拆卸步骤介绍............................................................................................................................................................................................................................................................................................................................................................................................15 12. 上滑部分装配步骤介绍............................................................................................................................................................................................................................................................................................................................................................................................18 13. 下滑部分拆卸步骤介绍............................................................................................................................................................................................................................................................................................................................................................................................21 14. 下滑部分拆卸步骤介绍............................................................................................................................................................................................................................................................................................................................................................................................26 15. 简单故障快速排除指引示意图..................................................................................................................................................................................................................................................................................................................................................................32 16. 快速故障排除指引示意图----开机......................................................................................................................................................................................................................................................................................................................33 17. 快速故障排除指引示意图----充电......................................................................................................................................................................................................................................................................................................................34 18. 快速故障排除指引示意图----无网络..............................................................................................................................................................................................................................................................................................................35 19. 快速故障排除指引示意图--------WLAN/WLAN/蓝牙故障............................................................................................................................................................................................................................................................................36 20. 快速故障排除指引示意图--------GPS GPS GPS..........................................................................................................................................................................................................................................................................................................................................................37 21. 快速故障排除指引示意图----听筒. (38)NMP/CMO Sales and Marketing Customer Care China Xu ShiqiGTM Technical Training Service & Support Readiness CONFIDENTIAL 5/15/200822. 快速故障排除指引示意图----免提扬声器 (39)23. 快速故障排除指引示意图----显示屏..............................................................................................................................................................................................................................................................................................................40 24. 快速故障排除指引示意图----麦克风..............................................................................................................................................................................................................................................................................................................41 25. 快速故障排除指引示意图--------ITU ITU 键盘........................................................................................................................................................................................................................................................................................................42 26. 快速故快速故障排除指引示意图障排除指引示意图--------S60S60键盘........................................................................................................................................................................................................................................................................................................43 27. 快速故障排除指引示意图----多媒体键盘............................................................................................................................................................................................................................................................................................44 28. 快速故障排除指引示意图----查看键..............................................................................................................................................................................................................................................................................................................45 29. 快速故障排除指引示意图----音量键..............................................................................................................................................................................................................................................................................................................46 30. 快速故障排除指引示意图----照相键/自动对焦........................................................................................................................................................................................................................................................................47 31. 快速故障排除指引示意图----闪光灯..............................................................................................................................................................................................................................................................................................................48 32. 快速故障排除指引示意图-------- AV AV 接口..........................................................................................................................................................................................................................................................................................................49 33. 快速故障排除指引示意图--------USB USB USB..........................................................................................................................................................................................................................................................................................................................................................50 34. 快速故障排除指引示意图----副照相机....................................................................................................................................................................................................................................................................................................51 35. 快速故障排除指引示意图----主照相机....................................................................................................................................................................................................................................................................................................52 36. 功能测试................................................................................................................................................................................................................................................................................................................................................................................................................................................................................53 37. 网络及通话功能测试 (53)更改记录状态 版本号 日期 备注 draft V1.0 2008-5-14Service & Support ReadinessCONFIDENTIAL5/15/20081. 指引此文档用于指导诺基亚一级与二级维修中心工作间维修技术人员对诺基亚产品进行维修服务。
