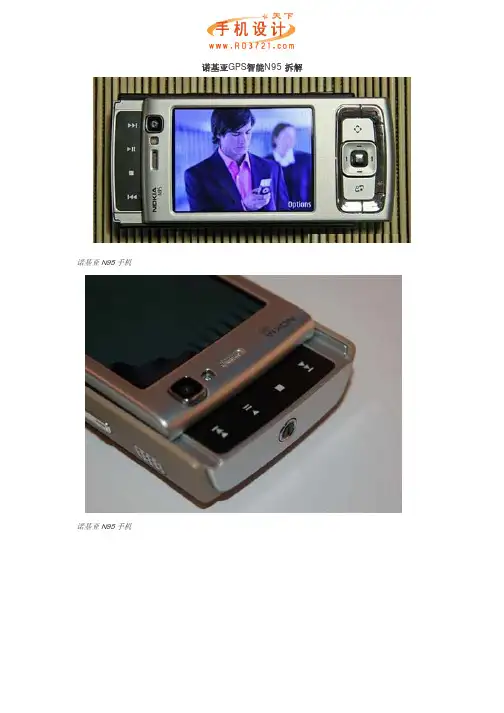

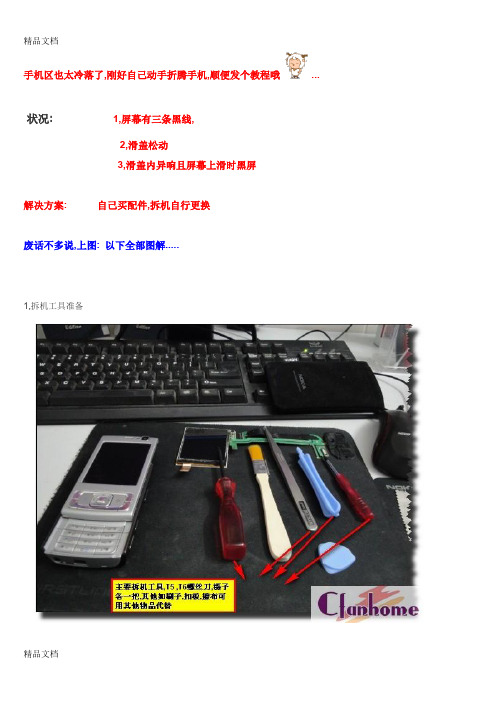

诺基亚GPS智能N95拆解
诺基亚N95手机
诺基亚N95手机
机壳内部：
上机壳内侧特写模具水准一般
上下机壳间的滑盖部分图，这是关键部位，
尤其是排线的受力处理不好就会出大毛病
上滑盖部分拆掉键盘和面板后的状态屏幕下隐约可见
箭头所指为拆开上方背盖后看到的天线区
塑料机壳的内部工艺及材质和该机当初该机简单评测时给我们的触感比较一致，应该说是，对比当前的中档机型也只是平均水准罢了。
电路板部分
电路板部分：
SIM卡一侧的电路板图芯片型号不是很清晰还好又看到了屏蔽罩
上图电路板拆掉两个芯片的金属屏蔽罩后拍摄
电路板的另一面，该机功能虽多，也是一块板
从另一个角度看右侧大片的区域是方向键区
电路板的印版品质貌似不错，两面虽在一张板上，但布线应该是类似Marian声卡那样的互相屏蔽的防干扰方式。
多数芯片都是采用贴片的安装方式没有太多暴露在外的引脚，不过排布不是太整齐，空间的利用方面似乎存在一些问题。
机内其它部分
机壳和电路板以外的部分，可以看到包括电池参仓的金属底板，滑盖的上层接触面壳体，以及液晶屏幕的控制电路板。
液晶面板，连着信号排线
上图是液晶屏幕下的上半部机身底部壳体，连着非常重要的液晶的控制电路板，就是图中绿色的板子。
右侧上方的伸出的黑色带状物就是排线连接液晶屏幕这一端。
图中左侧较大的方形物体是副摄像头，下方的白色小方块是屏幕光感应亮度调节功能的传感器。

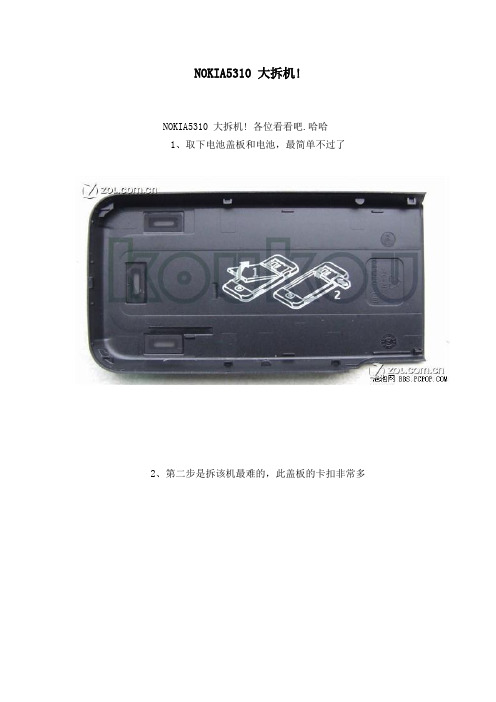

NOKIA5310 大拆机!
NOKIA5310 大拆机! 各位看看吧.哈哈
1、取下电池盖板和电池，最简单不过了
2、第二步是拆该机最难的，此盖板的卡扣非常多
3、来张小集体照，忘了放电池盖板了
4、拆下耳机插座和天线旁边的两颗螺钉后，取下前框
5、电源开关和MICRO USB防尘塞
6、取下键盘后，拧出键盘下的4颗螺钉（照片为取下了两颗时）
7、整体分离，板子上元器件名称就不标了，照片上搞文字太麻烦了
8、再来张集体照（又忘了把电池盖放进去了……）
9、分离下图左上方的FPC连接器
10、小心的分离主板和金属框，注意不要拉伤液晶屏和主板之间的FPC，要不
就完蛋了
12、主板IC特写。
诺基亚520机器后壳如何打开
诺基亚520机器后壳如何打开呢?下面就哈小编一起来看看吧。
工具/原料
诺基亚520手机
镙丝刀
方法
取下电池后盖
用镙丝刀将镙丝取下，注意标示为1的是长镙丝，标示为2的为短镙丝，到时装机时应注意。
取下镙丝后丛缝隙中将后罩取下
取下后罩将从手机侧面，两边将卡口撬开，撬时请小心，不要将液晶撬坏了，
最终将液晶和触屏就分开了，就可以换触屏了!
取下电池后盖
用镙丝刀将镙丝取下，注意标示为1的是长镙丝，标示为2的为短镙丝，到时装机时应注意。
取下镙丝后丛缝隙中将后罩取下
取下后罩将从手机侧面，两边将卡口撬开，撬时请小心，不要将液晶撬坏了，
最终将液晶和触屏就分开了，就可以换触屏了!
[诺基亚520机器后壳如何打开]
下载文档。
诺基亚N97 官方拆机图文教程Nokia N97官方拆机图文教程献给喜欢DIY和需要维修的朋友们O(∩_ ∩)O~希望大家喜欢~ 之前弄了一下N86的拆机教程~还好大家烂菜叶和西红柿丢的少，所以就继续鼓捣一下N97的官方拆机图文教程~~~英文比较烂~如果有误~欢迎指正~不过看图片也很清楚了~嘿嘿N97总图示拆卸开始↓1）Nokia N97拆卸2）你必须使用诺基亚标准版本工具包3）用保护膜保护前外壳屏幕4）松开按钮取下电池盖5）拿走电池盖6）如果里面有电池，也一起取下7）按照图中显示的顺序拧开6个TORX+4号螺丝8）借着拧开那个TORX+4号螺丝9）打开滑盖，用SRT-6松开夹子的下部10）用SRT-6沿着盖子周围松开整个夹子11）关闭滑盖12）小心抬起上部可以看见侧滑板部件的柔性连接线13）用SS-93打开侧滑板部件的柔性连接线，小心别损伤了连接线或者周围部件14）接着用SS-93小心打开Q-摇杆的柔性连接线15）把上部和主板的B外壳分离16）用SS-93打开音频的柔性连接线，小心别损伤了连接线或者周围部件17）接着用SS-93抬起音频部件18）接着用SS-93松开IHF固定器部件19）用镊子取下音频部件和IHF固定器部件20）用SS-93把音频部件和IHF固定器部件分离21）用SS-93松开主板22）如图所示可以分离主板23）用SS-93小心打开摄像头连接线，通过那个洞口用镊子拖动和取下摄像头24）接着用SS-93打开面板部件的柔性连接线25）把主板翻过来，用SS-93松开面板柔性线路板后取下26）用SS-93松开散热片后取下27）用SS-93拆卸天线部件后取下28）滑开电话29）用牙科工具取下2个螺丝贴片30）按照图中显示的顺序拧开2个飞利浦00号螺丝31）如图所示用SRT-6拆卸A外壳部件32）接着小心抬起A外壳部件的右边33）用SS-93断开A外壳部件的连接线，取下A外壳部件34）记得用保护膜保护LCD液晶屏幕35）用SS-93尖锐的尾部松开听筒，用镊子取下听筒36）用SS-93抬起LCD液晶屏幕37）用SS-93断开LCD液晶屏幕的连接线，取下LCD液晶屏幕38）打开滑盖39）用牙科工具开始松开QWERTY键盘，如图所示剥离和取下键盘40）Nokia N97拆卸现在完成了，拆卸结束强J到此被安全分尸~拆机需要胆大心细~希望大家都玩机愉快O(∩_∩)O~以下是一些小提示部件提示：1）如图所示按扭矩的14 Ncm拧紧2个飞利浦00号螺丝2）如图所示按扭矩的7 Ncm拧紧TORX+4号螺丝3）如图所示按扭矩的18 Ncm拧紧6个TORX+4号螺丝焊接部件：本教程中文翻译版权归“一般坏”所有。

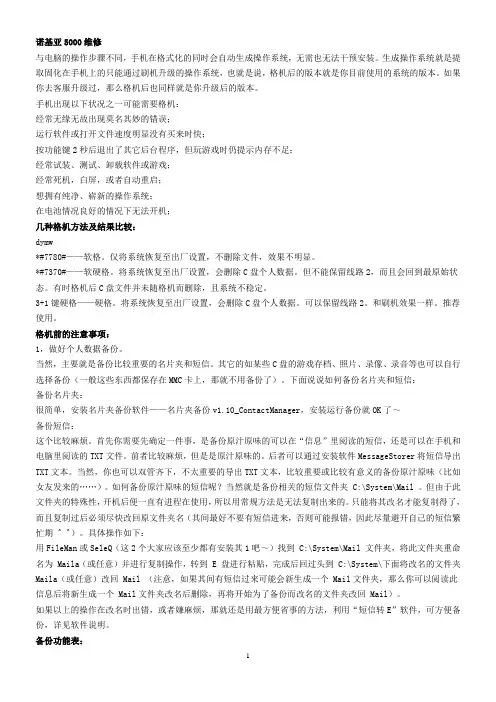

诺基亚5000维修与电脑的操作步骤不同，手机在格式化的同时会自动生成操作系统，无需也无法干预安装。
生成操作系统就是提取固化在手机上的只能通过刷机升级的操作系统，也就是说，格机后的版本就是你目前使用的系统的版本。
如果你去客服升级过，那么格机后也同样就是你升级后的版本。
手机出现以下状况之一可能需要格机：经常无缘无故出现莫名其妙的错误；运行软件或打开文件速度明显没有买来时快；按功能键2秒后退出了其它后台程序，但玩游戏时仍提示内存不足；经常试装、测试、卸载软件或游戏；经常死机，白屏，或者自动重启；想拥有纯净、崭新的操作系统；在电池情况良好的情况下无法开机；几种格机方法及结果比较：dymw*#7780#——软格。
仅将系统恢复至出厂设置，不删除文件，效果不明显。
*#7370#——软硬格。
将系统恢复至出厂设置，会删除C盘个人数据。
但不能保留线路2，而且会回到最原始状态。
有时格机后C盘文件并未随格机而删除，且系统不稳定。
3+1键硬格——硬格。
将系统恢复至出厂设置，会删除C盘个人数据。
可以保留线路2。
和刷机效果一样。
推荐使用。
格机前的注意事项：1，做好个人数据备份。
当然，主要就是备份比较重要的名片夹和短信。
其它的如某些C盘的游戏存档、照片、录像、录音等也可以自行选择备份（一般这些东西都保存在MMC卡上，那就不用备份了）。
下面说说如何备份名片夹和短信：备份名片夹：很简单，安装名片夹备份软件——名片夹备份v1.10_ContactManager，安装运行备份就OK了～备份短信：这个比较麻烦。
首先你需要先确定一件事，是备份原汁原味的可以在“信息”里阅读的短信，还是可以在手机和电脑里阅读的TXT文件。
前者比较麻烦，但是是原汁原味的。
后者可以通过安装软件MessageStorer将短信导出TXT文本。
当然，你也可以双管齐下，不太重要的导出TXT文本，比较重要或比较有意义的备份原汁原味（比如女友发来的……）。
如何备份原汁原味的短信呢？当然就是备份相关的短信文件夹 C:\System\Mail 。
诺基亚6700S官方拆机教程1.准备好拆机工具（撬棒、螺丝刀、镊子、静电手套等）；2.拆下电池后盖和电池；3.打开手机滑盖，使用撬棒按照图示方向撬开卡住数字键盘的3个卡扣和侧面2个卡扣（卡扣位置如图所示）；4.取下数字键；5.使用镊子拆除数字键盘上的主键盘贴纸（胶贴），胶贴应废弃不在使用；6.按照如图所示顺序拆解4颗T4+螺丝，应废弃不在使用；7.滑开手机滑盖，按照如图所示拧开2颗T4+螺丝，应废弃不在使用；8.使用撬棒撬开卡住主板的2个卡扣（如图所示）；9.合上手机滑盖，用手向上拿起背壳组件；10.使用2mm充电插头顶起电源接口，并使用镊子拆下电源接口；11.使用2.5mm耳机插头顶起耳机接口，并使用镊子拆下耳机接口；12.使用撬棒撬起天线模块组件，并拆解天线模块组件；13.按照图示位置使用撬棒撬开天线盖上的3个卡扣，并拆下天线盖；14.使用扁平镊子轻轻撬开主排线接口，注意不要损伤周围的元器件；15.轻轻拿起主板并拆除滑盖组件；16.使用摄像头拆卸工具拆卸摄像头模块---插入拆卸工具至摄像头底座内并按下直至里面的卡扣被松开，并轻轻向上提起摄像头模块；17.使用尖头镊子轻轻挑起数字键盘膜并撕下，键盘膜应废弃不再使用；18.按照图示顺序拆下2颗T4+螺丝，应废弃不在使用；19.推动滑盖并撬开如图所示位置的6个卡扣：先使用撬棒撬开滑盖两侧的卡扣，再撬开底部的卡扣；20.再次推动滑盖，按图示位置撬开滑盖组件，并轻轻向上拿起前外壳；21.在显示屏上贴上保护膜，避免灰尘或脏污；22.小心轻轻压出键盘组件并拆下；23.按照图示顺序拆下2颗T4+螺丝，应废弃不在使用；24.小心移动键盘支持组件至图示方向，并按照图示顺序拆下2颗T4+螺丝，应废弃不在使用；25.拆下听筒框架组件；26.使用撬棒拆解LCD屏上排线卡扣，注意不要伤到LCD接口；27.使用撬棒轻轻翘起LCD屏，注意不要伤到LCD屏，并小心拆下LCD显示屏；28.将设备翻转后拆下主排线组装件；29.滑动滑盖并将主排线组件从滑盖模块上的缺口处穿出；30.使用撬棒撬开滑盖模块上主排线组件的顶部位置；31.继续拆解主排线组装件顶部的剩余部分；32.拆下滑盖模块；33.使用撬棒从键盘支持组件上拆下主排线，拆下的主排线应废弃不再使用；34.至此，全部拆解完成。

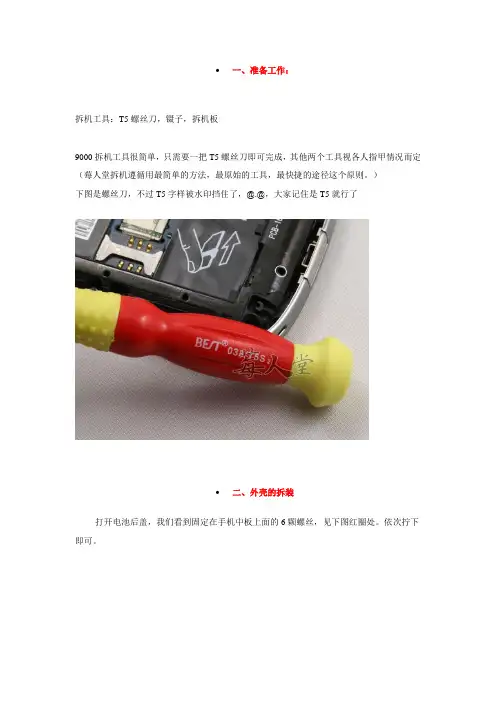

∙一、准备工作：拆机工具：T5螺丝刀，镊子，拆机板9000拆机工具很简单，只需要一把T5螺丝刀即可完成，其他两个工具视各人指甲情况而定（莓人堂拆机遵循用最简单的方法，最原始的工具，最快捷的途径这个原则。
