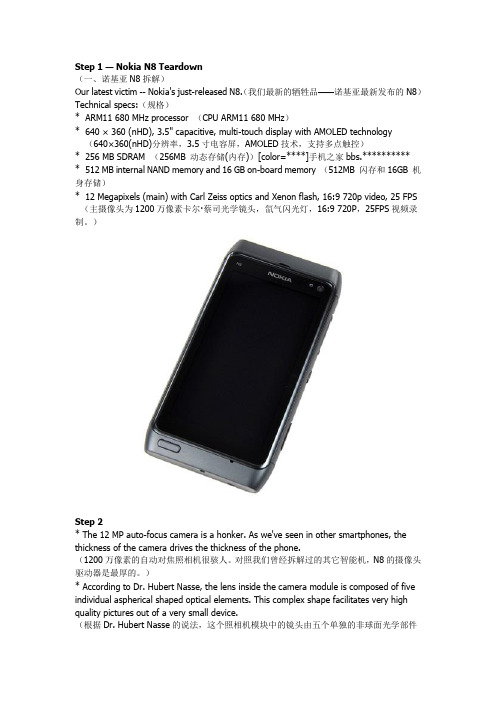

Step 1 — Nokia N8 Teardown（一、诺基亚N8拆解）Our latest victim -- Nokia's just-released N8.（我们最新的牺牲品——诺基亚最新发布的N8）Technical specs:（规格）* ARM11 680 MHz processor （CPU ARM11 680 MHz）* 640 × 360 (nHD), 3.5" capacitive, multi-touch display with AMOLED technology （640×360(nHD)分辨率，3.5寸电容屏，AMOLED技术，支持多点触控）* 256 MB SDRAM （256MB 动态存储(内存)）[color=****]手机之家bbs.*********** 512 MB internal NAND memory and 16 GB on-board memory （512MB 闪存和16GB 机身存储）* 12 Megapixels (main) with Carl Zeiss optics and Xenon flash, 16:9 720p video, 25 FPS （主摄像头为1200万像素卡尔·蔡司光学镜头，氙气闪光灯，16:9 720P，25FPS视频录制。
）Step 2* The 12 MP auto-focus camera is a honker. As we've seen in other smartphones, the thickness of the camera drives the thickness of the phone.（1200万像素的自动对焦照相机很骇人。
对照我们曾经拆解过的其它智能机，N8的摄像头驱动器是最厚的。
）* According to Dr. Hubert Nasse, the lens inside the camera module is composed of five individual aspherical shaped optical elements. This complex shape facilitates very high quality pictures out of a very small device.（根据Dr. Hubert Nasse的说法，这个照相机模块中的镜头由五个单独的非球面光学部件组成，这样的组合部件可以通过很小的部件得到非常高质量的图片。

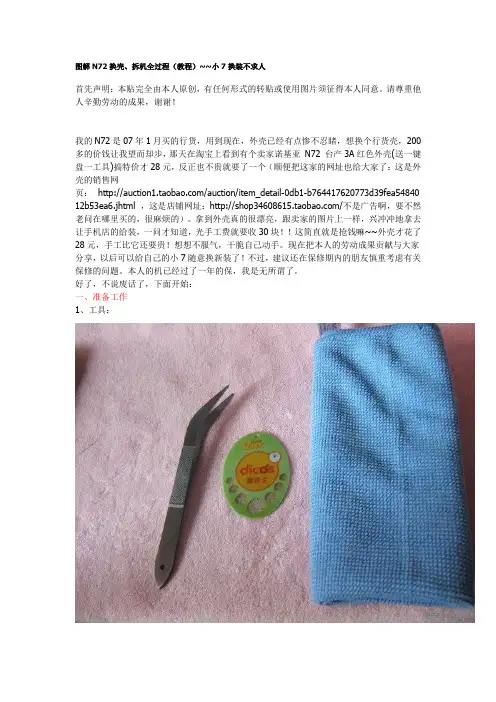

图解N72换壳、拆机全过程（教程）~~小7换装不求人首先声明：本贴完全由本人原创，有任何形式的转贴或使用图片须征得本人同意。
请尊重他人辛勤劳动的成果，谢谢！我的N72是07年1月买的行货，用到现在，外壳已经有点惨不忍睹，想换个行货壳，200多的价钱让我望而却步，那天在淘宝上看到有个卖家诺基亚N72 台产3A红色外壳(送一键盘一工具)搞特价才28元，反正也不贵就要了一个（顺便把这家的网址也给大家了：这是外壳的销售网页： /auction/item_detail-0db1-b764417620773d39fea54840 12b53ea6.jhtml ，这是店铺网址：/不是广告啊，要不然老问在哪里买的，很麻烦的）。
拿到外壳真的很漂亮，跟卖家的图片上一样，兴冲冲地拿去让手机店的给装，一问才知道，光手工费就要收30块！！这简直就是抢钱嘛~~外壳才花了28元，手工比它还要贵！想想不服气，干脆自己动手。
现在把本人的劳动成果贡献与大家分享，以后可以给自己的小7随意换新装了！不过，建议还在保修期内的朋友慎重考虑有关保修的问题。
本人的机已经过了一年的保，我是无所谓了。
好了，不说废话了，下面开始：一、准备工作1、工具：我准备的东西很简单：一个镊子、一个德克士的2007年VIP卡（也可以用类似的塑料卡片代替，比如塑料工作牌、过塑的照片）、擦镜头布。
2、另外要注意多准备一块干净、干爽的毛巾铺在工作面上。
手要洗干净，不要带水。
最好能摸一下铁的东西放放电，人体带静电，在拆机的过程中容易因为静电烧了电子元器件（如果专业的话，还要搞什么接电的东西，咱们也就一业余的，没必要）。
呵呵~~不吓唬你们了，开始吧二、拆机过程：1、先看看没拆之前的小7：真的好残~~不罗嗦，继续拆（下面的图片是视频截图，不是很清晰，请原谅哈~~因为本人的手都在拆机，实在没有第三只手拿相机了~~）第一步，首先关机，然后打开后盖，取出电池。
接下来拆前盖。
用德克士的VIP卡插入外壳的缝隙中，向外稍用力就有听到“卡”的一声响，这时说明已经打开了一个卡扣。

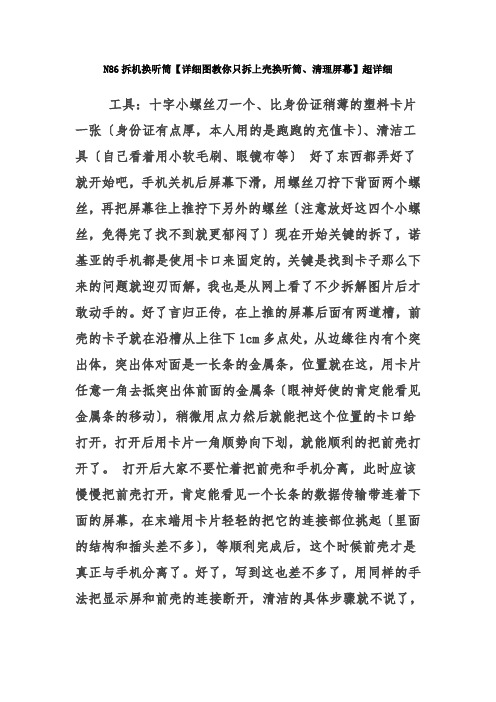

N86拆机换听筒【详细图教你只拆上壳换听筒、清理屏幕】超详细工具：十字小螺丝刀一个、比身份证稍薄的塑料卡片一张〔身份证有点厚，本人用的是跑跑的充值卡〕、清洁工具〔自己看着用小软毛刷、眼镜布等〕好了东西都弄好了就开始吧，手机关机后屏幕下滑，用螺丝刀拧下背面两个螺丝，再把屏幕往上推拧下另外的螺丝〔注意放好这四个小螺丝，免得完了找不到就更郁闷了〕现在开始关键的拆了，诺基亚的手机都是使用卡口来固定的，关键是找到卡子那么下来的问题就迎刃而解，我也是从网上看了不少拆解图片后才敢动手的。
好了言归正传，在上推的屏幕后面有两道槽，前壳的卡子就在沿槽从上往下1cm多点处，从边缘往内有个突出体，突出体对面是一长条的金属条，位置就在这，用卡片任意一角去抵突出体前面的金属条〔眼神好使的肯定能看见金属条的移动〕，稍微用点力然后就能把这个位置的卡口给打开，打开后用卡片一角顺势向下划，就能顺利的把前壳打开了。
打开后大家不要忙着把前壳和手机分离，此时应该慢慢把前壳打开，肯定能看见一个长条的数据传输带连着下面的屏幕，在末端用卡片轻轻的把它的连接部位挑起〔里面的结构和插头差不多〕，等顺利完成后，这个时候前壳才是真正与手机分离了。
好了，写到这也差不多了，用同样的手法把显示屏和前壳的连接断开，清洁的具体步骤就不说了，凭个人喜好操作，注意的是86屏幕里面可不像外面一样耐磨，清理的时候要特别注意不要划伤，免得后悔莫及。
听筒价格：淘宝买的：25元（听说是原装，不知有没上当，市面的是10多元）拆机盒套装（18元。
淘宝别的店卖13元，看在这个店送两块贴纸我，我就没在乎了）PMMA屏幕板是淘宝卖手机我的那个卖家免费寄我的。
注：要买一根拆机棒（一块钱，我太急忘记买了，所以要拿刀当撬棒，容易撬花壳子啊）整体来说：1。
拆机还是不要用这种盒装的。
用那种连体的螺丝刀最好，这样不容易扭伤螺丝。
2。
拆开上壳四颗螺丝后，撬上壳的时候，用力撬，不必担心撬不开，因为下面有4个扣位，这扣位是可拆可装的结构，不会拉伤的。

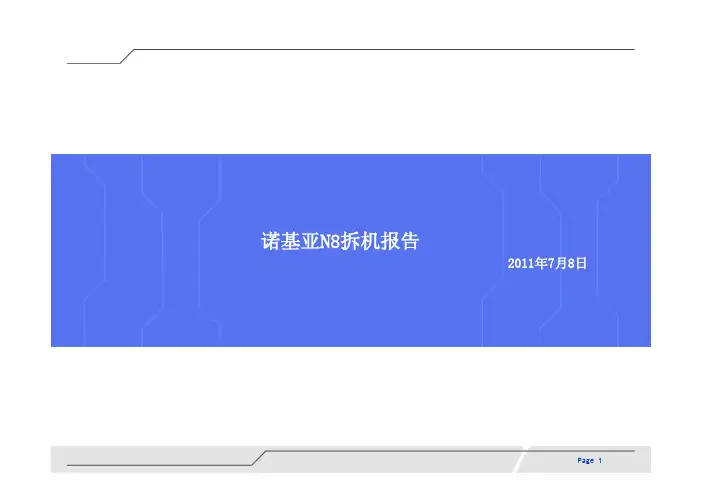

诺基亚N8拆机报告 2011年7月8日光线、距离感应器副摄像头功能表键MIC孔喇叭出音孔氙气闪光灯下装饰件材质：PC厚度：1.1mm表面处理：喷涂加丝印下装饰件里热熔了一个GSM天线支架，GSM天线是FPC式贴附在支架上，值得借鉴取出电池型号：BL-4D容量：1200mAh尺寸：4.5*44*60mm连接方式：刀式连接材质：PC厚度：1.1mm表面处理：喷涂上装饰件里热熔一个电源按键及两片装饰片面壳材质：铝合金6063工艺：压铸+CNC加工表面处理：喷涂TP构成：Glass+ITO Glass蓝牙天线是FPC式贴附在一支架上，然后利用卡扣扣在中间支架上，天线馈点与主板弹片相连中间支架材质：PA+55%GF（强度和刚性很好）工艺：模内注塑不锈钢铁片TOSHIBA的16G内部存储器Texas Instruments（德州仪器）的基带Broadcom（博通）GPU爱普科斯的RF前端模组意法半导体的RF收发模块瑞萨科技的射频功率放大器DC接口WIFI模组前摄像头光、距离感应拍照键锁定键MICBT天线氙气闪光灯电池音量键红色：与面壳和底壳相连的接地点绿色：与主板相连的接触点主板上有连接有一块小板，是通过夹在主板中间的FPC直接相连，没有焊接和连接器，该方式值得学习一下与其他智能机闪光灯不同，N8配备了一个专业摄像机采用的氙气闪光灯，巨大的电容为氙气闪光灯提供所需的高电压，采用弹片目前智能手机拍照像素最高的1200W像素的卡尔蔡司镜头直接焊接在主板上BT天线主天线贴在支架上然后热熔在底部装饰件内主天线面积约560mm2禁空高度约11mm用POGO PIN与主板连接N8上所有的器件如听筒、DC接口、喇叭、天线、闪光灯、蓝牙天线，都用弹片形式好处就是整机拆开后干净整洁，安装方便，缺点就是成本很高下装饰件的连接紧固方式采用侧面螺丝锁附，拆开后壳发现在后壳螺丝孔处，两侧各预放置一个热熔铜螺母，安装时将下装饰插入后壳，定位侧面螺丝可以让外观更好看一些，但此设计增加不少组装难度和成本。

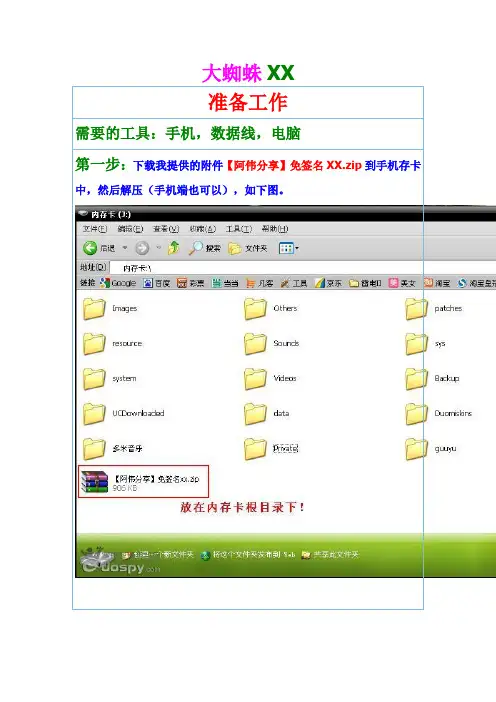

大蜘蛛XX准备工作需要的工具：手机，数据线，电脑第一步：下载我提供的附件【阿伟分享】免签名XX.zip到手机存卡中，然后解压（手机端也可以），如下图。
解压后得到：打开后出现四个文件，如下图第二步：鼠标右击上面的QuarantineDriversLDD.zip ，然后选择解压到存卡中，这里要注意必须解压到存卡根目录（就是刚刚进入存卡的目录），解压到其他文件夹肯定失败，手机端解压也肯定失败！第三步：检查工作！解压后到图中位置检查是否有四个文件！(请务必检查！！不要到时候再有人问为啥我没有那四个文件）没有的话请重新解压到，不要说解压不了，不会解压的问百度！第四步：现在，拔下数据线，手机离线模式，然后安装第一步中解压【阿伟分享】免签名XX.zip得到的drweb-600-symbian-s60. sis，必须安装在存卡里（既有E盘又有存卡的安装在E盘），这里值得注意的是手机的时间必须是最近几天，我想没有人现在的时间是2010年吧？（话说我是特意刷官方固件测试，时间是2010，刚开始无法安装，后来时间改为今天就要行了，呵呵！）破解过程第一步：好了，安装完后打开安装好的Dr.we，打开后出现此图，选择中断第二步：出现下图，选项-隔离区第三步：出现下图，选项-全选，没有三个文件的请不要提问了，肯定是没解压好，请认真+仔细地看第二步！！话说你提问我也只会给一个回答：请认真检查是否解压成功。
第四步：出现此图，选项-还原第五步：好了，RomPacther驱动程序现在已经在c:\sys\bin文件夹中了（这个你不需要懂），那么当然是果断安装RomPacther+ 3.1 Lite喽！建议安装E盘！第六步：打开RomPacther，你会看到两个补丁，Install server RP是免签补丁，Open4all是权限补丁，然后选中你要开启的补丁，按确定键（导航键中间），补丁打勾了就说明应用成功了，五版机直接点击圆圈即可！也可以自己加入其他补丁（比如3倍加速），怎么加？加到E盘patches中！QUOTE:有问题要问？先看这里再提问！！常见问题详解（一）权限补丁可用，免签补丁不可用1.如果以上做完后出现权限补丁可用，免签补丁不可用的情况，那么就要用到下面附件中我提供的installserver.zip，方法很简单，开启权限补丁后用X-plore等第三方文件管理器将installserver.zip里面的sys文件夹解压到C盘（手机）根目录下！！然后就可以实现免签名了！安装软件试试看吧！有些人说我解压了，但是那个免签补丁还是红色xx呀，好吧，让我告诉你原因：因为这是另一种免签名方式，当然上面的免签补丁还是红色xx是一定的！你就直接安装八门神器试试看吧！QUOTE:installserver补丁适用机型一览表：installserver(1):E60, E61i, E62, E65, E70, N71, N73, N75, N77, N80, N91, N91, N92installserver(2):E51,E63,E66,E71,E90, N76, N81, N81 8GB,N82, N93, N93i, N95, N95-2, 6290, 5700, 6120, 6110, i520,i550, i400, i450, i560, G810, N78, N96, 6220installserver(3):Symbian V5机型installserver(4):所有Symbian^3，Symbian Anna和Symbian Belle系统机型installserver(3250专用):3250installserver(5500专用):5500installserver(E50专用):E50installserver(E61专用):E61installserver(E50专用):E502.x-plore即x管理器我下面也提供了，解压后就可以安装x管理器了!3.怎么用x管理器解压呢：打开x管理器，找到你要解压的压缩文件，打开它，选项-解压到，选择你要解压的位置，按确定就行了！（二）以上做完安装软件还出现证书错误有两种可能原因了：（1）免签补丁错误，可以下载我下面提供的补丁集合.rar,比较全的一个补丁集合，不能保证所有机型通用，你也可以自己搜索你们机型可用的补丁，怎么用下面有提到！（2）软件本身被签名了，请确保安装的软件未签名或者已去除签名，这里我也提供给你一个自由签名软件来去除签名（三）XX后安装软件出现文件已损坏原因免签补丁错误，即installserver.exe不对造成的！（特别是E系列手机）解决方法方法一：开启权限补丁，用X-plore等第三方文件管理器将c:\sys\bin 里面的installserver.exe删除并替换成你的机型可用的installserver.exe就可以安装了。

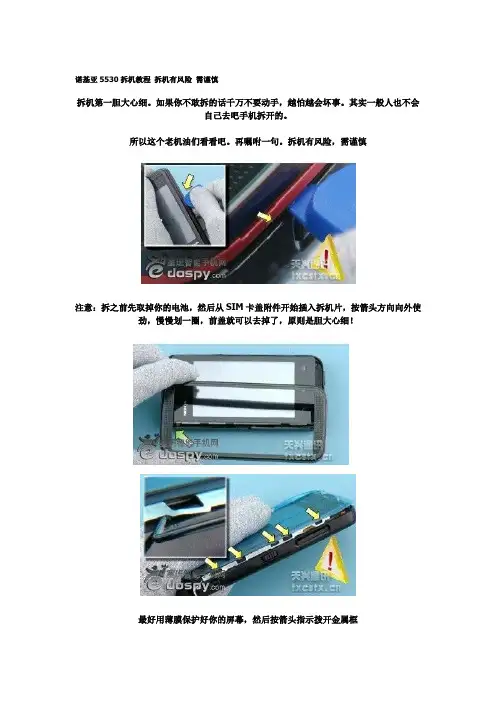

诺基亚5530拆机教程拆机有风险需谨慎
拆机第一胆大心细。
如果你不敢拆的话千万不要动手，越怕越会坏事。
其实一般人也不会
自己去吧手机拆开的。
所以这个老机油们看看吧。
再嘱咐一句。
拆机有风险，需谨慎
注意：拆之前先取掉你的电池，然后从SIM卡盖附件开始插入拆机片，按箭头方向向外使劲，慢慢划一圈，前盖就可以去掉了，原则是胆大心细！
最好用薄膜保护好你的屏幕，然后按箭头指示拨开金属框
挖开排线连接，取掉屏幕，
开始拆螺丝了，这个比撬要简单多了，风险明显减小
取第二层，注意几个排线连接要先挖出，比较脆弱的东西啊
这个时候可以看到了主板了，但是注意有些地方藕断丝连的，不要急着分离啊
挖出主板，什么都好办了，其他的小东西都可以拆开的
这个地方是个天线哦，一个金属壳，可以取出来玩玩的
这里是数据线插口盖
这就是很多人在争论5530的喇叭的其中一个
第二个喇叭，还有话筒，所以下面的两个缝，应该是一个放你声音进去，一个放它声音出
来的
听筒，注意听筒外面还套有一个塑料环来固定，所以换听筒的朋友不要把塑料环丢掉了
这里是听筒、感光元件和调节音量大小的侧边按键的排线
下面的一些动作就有些残忍了，撑得住的就继续看吧
黄颜色箭头代表的是可以打开的保护盖
大团圆了，全部肢解完成
以上都是简单工具就可以实现的，各位可以试试
说明：此乃官方拆机指南，请大家放心学习，原为英文版，我只是做了一下翻译介绍，至于有人问图上为什么有垃圾桶，这是因为官方说拆到垃圾桶的就是不可以再次利用的。

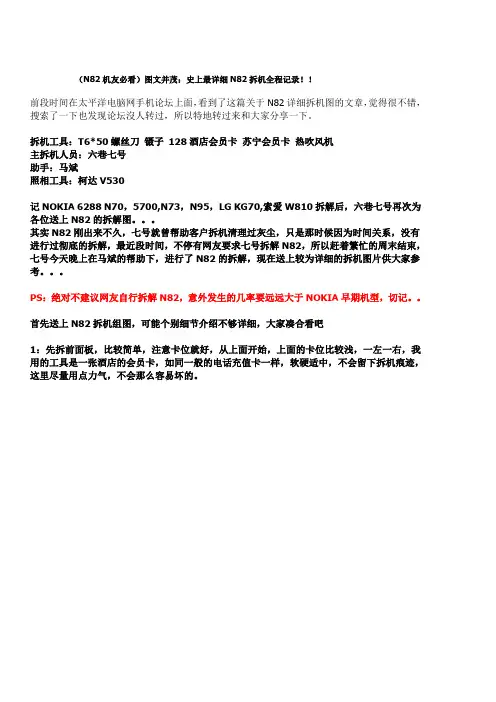

诺基亚N82这个手机相信大家都是很熟悉，从发布到上市，大家都是非常的关注。
确实，诺基亚N82具有比较帅气的直板机身，采用S60智能系统，内置500万像素卡尔·蔡司认证摄像头，并具备氙气闪光灯；另外还有GPS卫星导航、2.4英寸QVGA屏幕……几乎把所有的高端配置都集中在一身，如此收到大家的关注也在情理之中。
拆机地点：家里
拆机工具：T6*50螺丝刀镊子128酒店会员卡会员卡热吹风机
主拆机人员：六巷七号（后附照片^_^）
助手：马斌
照相工具：柯达V530
继NOKIA6288 N70、5700、N73、N95、LG KG70、索尼爱立信W810拆解后，六巷七号再次为各位送上淘宝网才买的N82的分解拆机图。
诺基亚N82
其实N82刚出来不久，七号就曾帮助客户拆机清理过灰尘，只是那时候因为时间关系，没有进行过彻底的拆解，最近段时间，不停有网友要求七号拆解N82，所以赶着繁忙的周末结束，七号今天晚上在马斌的帮助下，进行了N82的拆解，现在送上较为详细的拆机图片供大家参考。
PS：绝对不建议网友自行拆解N82，意外发生的几率要远远大于NOKIA早期机型，切记。
首先送上N82拆机组图，可能个别细节介绍不够详细，大家凑合看吧^_^。
1：先拆前面板，比较简单，注意卡位就好，从上面开始，上面的卡位比较浅，一左一
右，我用的工具是一张酒店的会员卡，如同一般的电话充值卡一样，软硬适中，不会留下拆机痕迹，这里尽量用点力气，不会那么容易坏的。
2：然后是两边，卡位比较深，一样的道理，因为上面已经拆开，所以边上就非常容易了。
3：前面板很容易就拿下来了。
大家注意看前面板的卡位位置。
拆开外壳了：下面开始键盘位置拆解，这里非常简单，小心点，顺着边缝插慢慢插进去就可以了，选择好工具，根本不用担心会造成划痕的。
5：键盘面板部分拿下来后，在这里七号犯了个错误，因为是第一次拆解N82，所以七号做了些无用功，这里希望不要给大家造成误区。
七号首先是把键盘面板部分拆了下来，拆了后才发现没有办法拿下来，因为键盘部分应该以键盘和键盘的硬件做为一个整体拆解。
这也是思考了段时间才大胆尝试后的发现。
而且在拆解过程中发现了一个区别于NOKIA前期机器构造的一个特点，因为在开始研究液晶部分时候，七号有过这样的推测，但是也是拆了键盘后才证实了这个推测，而这个特点差点造成了七号对于N82的拆解失败，也让七号庆幸没有先拆液晶。
七号的推测就是淘宝网N82的内部构造中使用了大量的不干胶用于固定，
所以七号才认定N82是绝对经的起撞击的。
6：大家注意看键盘部分，它和NOKIA其它机器是不一样的，它的按键和键盘硬件部分是没有办法分开的，或者说，如果你要硬分开它，那么结果就是没有办法修理的。
中间连接的细微排线之间是没有接口的，至少是没有可以拆解的接口的。
拆键盘的时候注意右边，以为键盘和主板连接的排线是在右边部分，所以建议先从左边拆起。
（注意看排线位置）
7：键盘拿下来后，大家应该可以从照片中看到不干胶部分，所以七号才临时增加了一个工具，风筒。
8：拆液晶之前，七号我做了下热身，先拆了后镜头部分的外壳，非常容易，小心不要造成划痕就可以了，没有任何大的卡位，顺着边缝慢慢拆下来就好。
9：热身完毕后，略作休息，开始拆解非常困难的地方，液晶。
这里让七号裁剪了一张苏宁的VIP卡，哎，因为手上没有多于的可以使用的工具，只能浪费了这张卡咯，好在国美的还留着，哈（红色那个就是苏宁的VIP卡）
10：先把卡做好，其实这样的卡还是有点软，但是七号没有别的办法了，尽量的把头部削成薄的，窄的。
11：开始用风筒加热液晶部分，让下面部分的不干胶融化
12：用做好的卡工具慢慢的插入液晶板底部，这里请一定一定要小心，液晶是非常非常脆弱的，更何况液晶部分的排线，更是脆弱，发生一点点意外，都够大出血咯。
13，插进去后，开始慢慢移到两边，轻轻的翘起液晶板。
14：液晶板翘起后就可以看到下面连接主板的排线了，慢慢的拆开它，小心再小心。
看看液晶和挡板上面的不干胶。
15：液晶拿下来后，也就没有别的什么难度了，拆了很多机器的七号我本人，也就兴趣索然了，因为其它也就没什么难度了，先从中部挡板上的6颗螺丝开始，螺丝刀开始用到了，从头到尾的过程中，这东西也就用2次；拆螺丝，装螺丝。
16：翘起中部挡板，露出了N82的主板了，这么多层层的保护，相比N82的主板想要变形，想要损坏，确实是不容易的，相信只要各位机油们不要把82放进水盆里，一般都不会影响到主板的，各位如果有问题拿去客服，客服说你主板变形的话，你们可以打电话投诉咯。
注意取下主板前要先断开排线连接，这些地方尽量小心点。
17：拿下摄像头。
呵呵，记得第一次见到N73摄像头的时候，被摄像头的巨大所震撼，所以现在看到N82的摄像头，也就没什么感觉了，象素似乎和外形真没关系的，500万像素的摄像头也没有大多少，哈。
20：N82拆解完毕了
后记：因为七号拆机从不看任何教程的，因为我在我自己的店里常常帮各种各样的客户的各种各样的机器换壳，都是边拆边换边思考的，所以全部的过程都是凭经验和思考完成，所以可能有些地方还没有各位机油们处理的好，有更好办法的欢迎大家讨论。
