1. 目的：
本标准规定了展示类丝网印刷试验方法、检验规则等要求。
2. 范围：
本标准适用于金属，塑料等材料上的丝网印刷。
3. 外观检验环境、方法：
照明设备
在自然光或光照度在200-300LX的近似自然光下（如40W白色荧光灯距离750mm 视觉方向
检验人员的校正视力不低于
要求验货人员眼睛与部件在要求的距离检验
验货人员视线与所持部件垂直（见图1）
转动部件呈45°角,然后使视线与部件呈夹角（见图1）
检验某部位所在面的视觉持续时间大约10秒
确定任何的判退用一带箭头的标签指示出缺陷位置
光源Light
Hl
4.
5.可靠性检验:
1、2、4为通用标准，3、6为SEB常用标准，5为JARDEN常用标准，7为SOLA（常用标
准，8为澳洲SUNBEA常用
7. 表单记录：
《丝印巡检记录》
8. 说明
本要求自规范发布之日起执行，由品质一科负责修改解释。

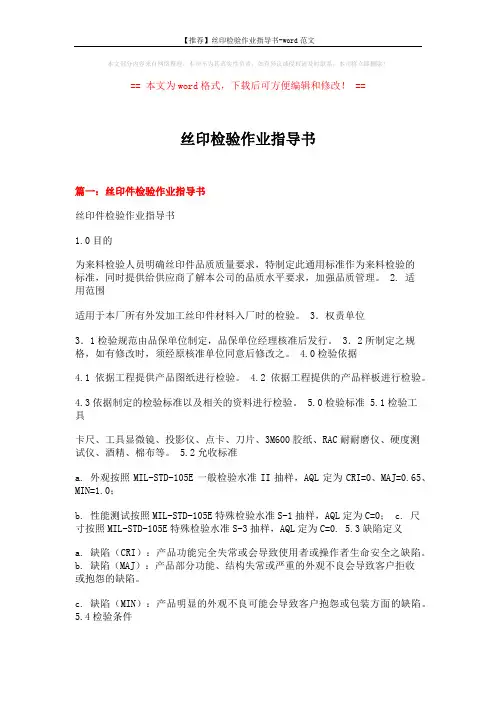

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==丝印检验作业指导书篇一：丝印件检验作业指导书丝印件检验作业指导书1.0目的为来料检验人员明确丝印件品质质量要求，特制定此通用标准作为来料检验的标准，同时提供给供应商了解本公司的品质水平要求，加强品质管理。
2. 适用范围适用于本厂所有外发加工丝印件材料入厂时的检验。
3．权责单位3．1检验规范由品保单位制定，品保单位经理核准后发行。
3．2所制定之规格，如有修改时，须经原核准单位同意后修改之。
4.0检验依据4.1依据工程提供产品图纸进行检验。
4.2依据工程提供的产品样板进行检验。
4.3依据制定的检验标准以及相关的资料进行检验。
5.0检验标准 5.1检验工具卡尺、工具显微镜、投影仪、点卡、刀片、3M600胶纸、RAC耐耐磨仪、硬度测试仪、酒精、棉布等。
5.2允收标准a. 外观按照MIL-STD-105E一般检验水准II抽样，AQL定为CRI=0、MAJ=0.65、MIN=1.0；b. 性能测试按照MIL-STD-105E特殊检验水准S-1抽样，AQL定为C=0；c. 尺寸按照MIL-STD-105E特殊检验水准S-3抽样，AQL定为C=0. 5.3缺陷定义a. 缺陷（CRI）：产品功能完全失常或会导致使用者或操作者生命安全之缺陷。
b. 缺陷（MAJ）：产品部分功能、结构失常或严重的外观不良会导致客户拒收或抱怨的缺陷。
c. 缺陷（MIN）：产品明显的外观不良可能会导致客户抱怨或包装方面的缺陷。
5.4检验条件a. 光源：标准光源灯光；b. 检物表面与眼睛距离：30~40cm；c. 视线与被检物表面角度：45±15o；d. 检验时间：≤10S；e. 视力：裸视或矫正视力在1.0以上且无色盲。
6.0丝印件检验内容 6.1外观检验：篇二：丝印作业指导书一、目的为使印刷的产品效果好，提高生产效率，并能符合客户之要求。
丝网印刷技术要求及验收标准Q/HZHD杭州华迪汽车仪表有限公司企业标准HZHD 303,2011丝网印刷技术要求及验收标准2011-10-15发布 2011-11-01实施杭州华迪汽车仪表有限公司发布前言丝网印刷是汽车行业印制仪表表面，图案等场合广泛使用的一种工艺，为了保证丝网印刷质量，结合产品本身使用特点和用户要求，制订了本企业标准《丝网印刷技术要求及验收标准》作为生产和交货的依据。
本标准由杭州华迪汽车仪表有限公司提出。
本标准起草单位:杭州华迪汽车仪表有限公司本标准主要起草人:本标准主要批准人:Q/HZHD 303-2011丝网印刷技术要求及验收标准1.范围本标准规定了展示类丝网印刷术语、产品分类及其结构、材料、要求、试验方法、检验规则、标志、包装、运输、储存等要求。
本标准适用于金属，塑料等材料上的丝网印刷。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划 GBT 9761-2008 色漆和清漆色漆的目视比色3.术语定义3.1丝网印刷:利用丝网印版图文部分网孔透油墨，非图文部分网孔不透墨的基本原理进行印刷方式，以下简称“丝印”。
3.3 丝网:是印刷中常用的丝网有绢网、尼龙丝网、涤纶丝网、不锈钢丝网。
3.3 网框:网框使用的材料主要有木料、中空铝型材、铸铝成型框、钢材等几种材料。
最常用的则是铝型材制作的网框。
3.4感光胶:感光胶有重铬酸盐系,重氮盐系、铁盐系。
感光光谱范围在340,440nm,显影性能好,分辩力高,稳定性好,便于贮存,且经济卫生,无毒无公害。
印刷对感光材料的要求是:感光材料形成的版膜适应不同种类油墨的性能要求。
具有相当的耐印力,能承受刮墨板相当次数的刮压,与丝网的结合力好,印刷时不产生脱膜故障;易剥离,利于丝网版材的再生利用。
3.5刮板:由于刮板在印刷中接触各种油墨及溶剂，并要求耐磨性高，有一定的硬度。
塑料件丝印检验规范1、丝印的外观检验检验项目接受标准检验方法结果判定／工具ＡＢＣ型号及印刷颜色正确，无丝印反、丝印与样品对●色彩异常，字体大小不一致比应无漏印、错印、丝印模糊，同以表面目测●文字或符号丝印粗细应均匀首尾笔画残缺、中间笔画断笔，断缺长与点标卡●丝印度应＜ 0.15mm(不影响识别）对比丝印应无细淡、粗黑、重影、笔划颤抖、拖尾（ 30-35cm 处应清晰地看到，易立目测●即辨认）丝印倾斜、偏移基准位置与点标卡●对比2、印刷的外观检验缺陷参考表：NO不良项目文字粗1细不均2文字外侧污点或印刷飞边文字偏3离中心4文字倾斜印刷5溅点印刷6针孔7文字断线边角8漏印9文字内容描述字宽字宽W1 W2标准比标准细（粗）ah. 如图w右侧的油墨飞边(a: 长度 b: 宽度 )(h: 字高 W: 字宽 )YXL偏移线H标准线L：指全部的字长H：指偏离水准线的垂直距离.在应无印刷的区域出现点状油漆在应该有印刷的地方出现点状的缺少油墨连续文字发生断线宽度 c如图所示L边角缺印d d为缺角长度L为标准长度残缺部规格描述|W1- W 2| ≤ 0.2W1即对标准 W1允许的文字的不均匀度为±20%飞边长度 a≤1/3 h飞边宽度 b≤1/3 W比照样品或菲林字体中心位置偏移值：X≤0. 20mmY≤0. 20mmL≤3mm时-0.3mm ≤H≤0.3mmL>3mm 时- 0.5mm≤ H≤ 0.5mm溅点的直径D ≤0.2 ,N ≤1针孔的直径D ≤0.2 ,N ≤1c≤0.15mm,N≤1d≤1/10L,N ≤ 1a ≤1/4 h残缺hW 宽度 a深度 b b ≤1/2 W 字高 h字宽 W10 印刷重影二次印刷的整体错位不允许300 ~350mm目视距11 指纹印刷文字留有指纹离不可分辨时允许印刷表面异线屑状异物、印迹等300 ~350mm目视距12 物离不可分辨时允许300 ~350mm目视距13 色薄文字的颜色偏浅离不可分辨时允许印刷文字或印刷文字或颜色与图纸规定不不允许14 颜色错误符15 文字锯齿印刷文字的边呈现锯齿参照限度样品3、丝印的特殊检验序 检验检验内容方法及条件判定标准检验工具抽样号 项目数量用百格刀或锋利刀片（刀锋角度为 15°～30°）在测试样本表面划 10×10个1mm ×1mm小网格， 每一条划线应深及镀层的底材；用 在划线的 毛刷将测试区域的碎片刷干净；用粘附力交叉点处2百格刀或锋利 量产附着 350～400g/cm 的胶带（3M600号胶纸或等同）有小片的牢牢粘住被测试小网格，并用橡皮擦用力擦拭刀片；3M600后1力测 油漆脱落，胶带，以加大胶带与被测区域的接触面积及力 号胶纸或等 2pcs/ 试且脱落总 度；用手抓住胶带一端，在垂直方向 (90 °) 同。
丝印油墨的检测标准与方法丝印油墨是一种常用的印刷油墨，其具有颜色鲜艳、耐候性好、使用寿命长等特点。
为了保证丝印油墨的质量和印刷效果，需要制定一些检测标准与方法。
本文将介绍丝印油墨的常见检测项目和相应的检测方法。
一、外观检测丝印油墨的外观检测主要包括观察其颜色、光泽度和均匀度等方面。
可以使用目测法或者专业的检测仪器进行检测，比如颜色测色仪、光泽度计等。
1. 颜色测量：使用色差计或者颜色测色仪对丝印油墨进行颜色的定量测量。
根据应用的具体要求，比较测量结果与标准色号的差异，判断颜色是否合格。
2. 光泽度检测：使用光泽度计对丝印油墨的光泽度进行测量。
可以根据实际需求，设定光泽度的数值范围，判断油墨是否符合要求。
3. 均匀度检测：观察油墨表面的均匀度是否一致，是否存在色块、色差或不均匀的情况。
可以用目测法或者显微镜进行观察。
二、粘度检测粘度是丝印油墨流动性和干燥速度的重要指标。
通常采用黏度计进行测量，测量结果以单位时间内流动的油墨体积来表示。
1. 旋转式黏度计：将油墨倒入黏度杯中，然后放置到固定温度底座上，启动黏度计进行测量。
根据不同的油墨种类，选择对应的转速进行测量。
2. Zahn杯式黏度计：将油墨倒入Zahn杯中，然后从底部的孔洞中开始计时，记录流出杯所需时间。
根据流量和时间的关系，计算出粘度值。
三、干燥速度检测干燥速度是丝印油墨的重要性能指标之一，对于印刷工艺和出货周期有着重要影响。
常用的检测方法有以下几种：1. 干燥时间测定：将油墨涂在玻璃片或者其他平坦表面上，按照规定的条件进行干燥，记录干燥所需时间。
2. 干燥速率测定：使用干燥速率仪对丝印油墨的干燥速率进行测量。
该仪器可以模拟现实中的干燥条件，通过测量油墨的干燥速率来评估其性能。
四、粘度稳定性检测粘度稳定性是指油墨粘度在一段时间内的变化情况。
粘度稳定性差的油墨容易导致印刷过程中的印刷不良、印版堵塞等问题，因此需要进行检测。
1. 循环稳定性测试：将油墨放到恒温搅拌器中进行循环搅拌，一段时间后取样进行粘度测量，观察粘度的变化情况。

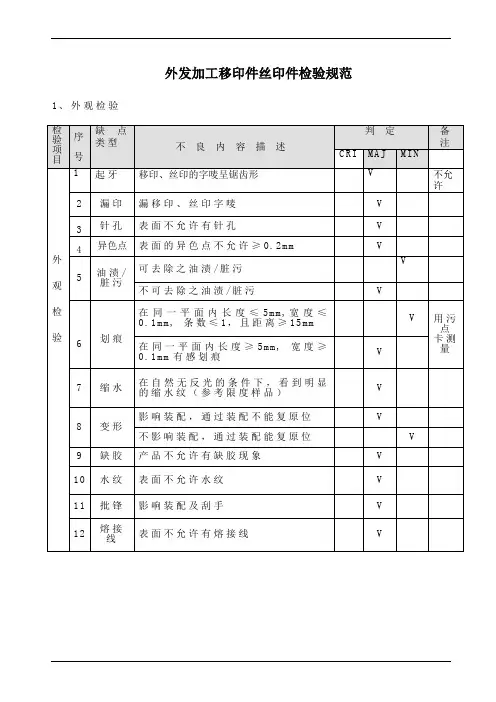

外发加工移印件丝印件检验规范1、外观检验2 、尺寸检测：严格按照文控中心所发放的图纸或样品，用卡尺、工具显微镜或投影仪测量产品的长度、宽度、厚度等关键尺寸，公差按照±0.05进行检验，并记录在检验报告中，当非关键尺寸有特殊要求时也要测量。
3 、附着力测试：用锋得刀片(刀锋角度为15º~30º)在测试样板表面划10X10个1mmX1mm或(5X5个2mmX2mm)小网格,每一条划线应深及油漆层的底材;用毛刷将测试区域的碎片刷干净;用3M 600号胶纸牢牢粘住被测试小网格,并用橡皮擦拭胶带,以加大胶带与测试区域的接触面积及力度;用手抓住胶带的一端,将胶带呈45º角迅速扯下胶纸,粘揭3次,每次使用新的胶带.要求附着力达4B(或3B)为合格.5B-划线边缘光滑,在划线的边缘及交叉点处均无油漆层脱落;4B-在划线的交叉点处有小片的油漆层脱落,且脱落总面积小于5%;3B-在划线边缘及交叉点处有小片的油漆层脱落,且脱落总面积在5%~15之间2B-在划线边缘及交叉点处有成片的油漆层脱落,且脱落总面积在15%~35之间1B-在划线边缘及交叉点处有成片的油漆层脱落,且脱落总面积在35%~65之间0B-在划线的边缘及交叉点处有成片的油漆层脱落,且脱落总面积≥65%注1: 当测试面积较小时,不要求一定要划10X10个小方格,可以根据测试面积的大小确定划格的数目.注2: 当油漆层的厚度小于50µm时,划10X10个1mmX1mm的小方格; 当油漆层的厚度大于50µm时,划5X5个2mmX2mm的小方格.注3: 对于表面光滑的喷油件,表面附着力达4B以上;对于表面有皮纹的油漆层,要求附着力达3B以上.4、耐磨性测试：用专用的RCA耐磨测试仪及专用的纸带,施加175g的载荷,带动纸带在样本表面磨擦200个循环, 油漆层不露底材为合格.(供应商提供测试报告)5 、耐醇测试：用纯棉布蘸满无水酒精(浓度≥99.5%),包在专用的500g砝码头上(包上棉布后测试头的面积为1平方厘米),以40次/分钟~60次/分钟的速度,20mm左右的行程,在样本表面来回擦拭200个循环,试验完成后以油漆层无变色、不露底材为合格.(供应商提供测试报告)。

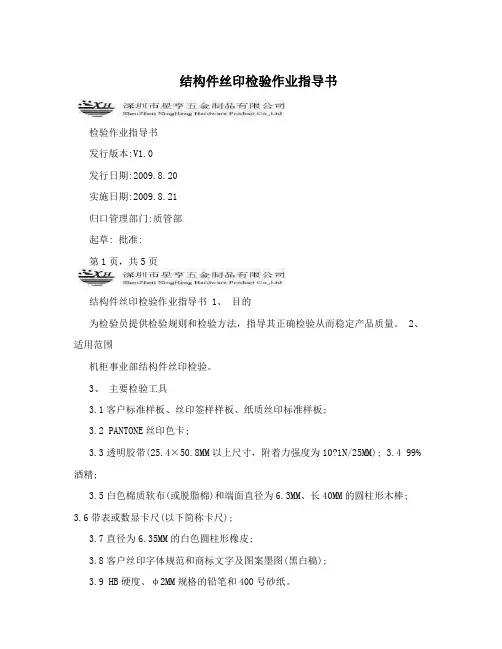

结构件丝印检验作业指导书检验作业指导书发行版本:V1.0发行日期:2009.8.20实施日期:2009.8.21归口管理部门:质管部起草: 批准:第1页，共5页结构件丝印检验作业指导书 1、目的为检验员提供检验规则和检验方法，指导其正确检验从而稳定产品质量。
2、适用范围机柜事业部结构件丝印检验。
3、主要检验工具3.1客户标准样板、丝印签样样板、纸质丝印标准样板;3.2 PANTONE丝印色卡;3.3透明胶带(25.4×50.8MM以上尺寸，附着力强度为10?1N/25MM); 3.4 99%酒精;3.5白色棉质软布(或脱脂棉)和端面直径为6.3MM、长40MM的圆柱形木棒;3.6带表或数显卡尺(以下简称卡尺);3.7直径为6.35MM的白色圆柱形橡皮;3.8客户丝印字体规范和商标文字及图案墨图(黑白稿);3.9 HB硬度、φ2MM规格的铅笔和400号砂纸。
4、检验环境4.1光度:200~300LX(相当于40W日光灯750MM远);04.3如条件许可，检验者目视方向应与光源方向成45，如下图1所视。
图1:4.3检验者沿目视方向与待检表面之间的距离为450MM，目视时间为10秒。
5、物性品质标准5.1颜色5.1.1按设计图纸，以客户标准样板、丝印签样样板、纸质丝印标准样板和PANTONE丝印色卡为标准(如丝印签样样板、标准样板、纸质丝印标准样板和PANTONE色卡同时存在，则以签样样板为准;如标准样板、纸质丝印标准样板同时存在，则以标准样板为准)。
5.1.2在自然光线下目测如有较明显色差，则为不良。
5.2附着力用透明胶带(见3.3节)贴在丝印文字或图案上(胶带不能起皱)，用手指压紧胶带使0其与丝印表面紧密接触，3分钟后以与丝印表面成45方向迅速拉起胶带，文字或图案表面第2页，共5页状态有变化为不良。
5.3抗化学溶剂性5.3.1将折叠成8层的白色棉质软布(或脱脂棉)捆绑在端面直径为6.3MM、长40MM的圆柱形木棒的一端，再将99%酒精倒于木棒端面的白色软布(或脱脂棉)上。
