丝印检验标准丝印是一种常用的印刷工艺，广泛应用于电子产品、玩具、家具、包装等行业。
在丝印生产过程中，为了确保印刷品质量，需要进行丝印检验。
丝印检验标准是评价丝印品质的重要依据，本文将介绍丝印检验标准的相关内容。
首先，丝印检验标准包括印刷图案的清晰度和精度、印刷层厚、印刷位置偏差、印刷色彩和颜色鲜艳度等内容。
对于印刷图案的清晰度和精度，应检验图案的线条是否清晰、文字是否清晰可辨、图案的精细度是否符合要求。
印刷层厚是指印刷油墨在印刷品上的厚度，应根据产品的要求进行检验。
印刷位置偏差是指印刷品上的图案与设计要求位置的偏差情况，应根据设计要求进行检验。
印刷色彩和颜色鲜艳度是指印刷品的色彩是否符合要求，颜色是否鲜艳。
以上几个方面是丝印检验标准的重点内容。
其次，丝印检验标准的制定应遵循以下原则，科学性、合理性、可操作性和实用性。
科学性是指标准制定应基于科学的依据和方法，合理性是指标准应符合实际生产情况和产品要求，可操作性是指标准应易于操作和实施，实用性是指标准应对产品质量具有指导意义。
在制定丝印检验标准时，应充分考虑以上原则，确保标准的科学性和实用性。
最后，丝印检验标准的执行需要严格按照标准要求进行，对于不符合标准的产品应及时予以处理，以确保产品质量。
同时，应不断总结经验，不断完善丝印检验标准，以适应市场需求和产品要求的变化。
综上所述，丝印检验标准是保证产品质量的重要依据，制定科学合理的丝印检验标准，严格执行标准要求，不断完善和提高标准，对于提高丝印产品质量具有重要意义。
希望本文对您有所帮助。
1. 目的：
本标准规定了展示类丝网印刷试验方法、检验规则等要求。
2. 范围：
本标准适用于金属，塑料等材料上的丝网印刷。
3. 外观检验环境、方法：
照明设备
在自然光或光照度在200-300LX的近似自然光下（如40W白色荧光灯距离750mm 视觉方向
检验人员的校正视力不低于
要求验货人员眼睛与部件在要求的距离检验
验货人员视线与所持部件垂直（见图1）
转动部件呈45°角,然后使视线与部件呈夹角（见图1）
检验某部位所在面的视觉持续时间大约10秒
确定任何的判退用一带箭头的标签指示出缺陷位置
光源Light
Hl
4.
5.可靠性检验:
1、2、4为通用标准，3、6为SEB常用标准，5为JARDEN常用标准，7为SOLA（常用标
准，8为澳洲SUNBEA常用
7. 表单记录：
《丝印巡检记录》
8. 说明
本要求自规范发布之日起执行，由品质一科负责修改解释。
丝印检验标准<i>丝印检验标准</i>丝印检验标准1.目的1.1规范喷涂/丝印缺陷用语。
1.2明确产品要求,统一检验标准。
2.适用范围适用于本公司所有喷涂/丝印的产品的检验。
3.表面等级3.1 A级表面：能直接正视的外部表面如机柜的正面，以下简称A面。
3.2 B级表面：不明显的外部和开启门后就能正视的内部表面如机柜的后表面，以下简称B面。
3.3 C级表面; 不易察看的内部和外部表面如机柜的底面,以下简称C面。
4.检验环境4.1光度:200-300LX (相当于40W日光灯距离为750MM)4.2产品需检验表面与检验者目视方向大约成45°(如下图)，时间约10秒.4.3 检验者目视方向与待检产品表面距离如下：A级表面:400MM B级表面:500MM C级表面:800MM5.丝印常见缺陷A.异物：丝印后,涂膜附着灰尘、点状或丝状异物。
B.露底：由于丝印位置丝印太薄露底色。
<i>丝印检验标准</i>C.漏印：要求丝印位置未丝印到。
D.模糊/断线;丝印不良致丝印线条和图案粗细不均，模糊不清，字线局部不相连。
E.丝印厚薄不均匀：由于丝印操作不当，造成点线或图案的丝印层厚薄不均。
F.错位：由于丝印位置不准，丝印位偏移。
G.附着力差：丝印涂层附着力不够，用3M胶纸可贴掉。
H.***：涂膜表面能看见针眼状小孔。
I.擦伤/划痕：丝印后保护不善造成。
J.杂色/污渍：非丝印颜色附着在丝印面上。
K.色差：和标准色板相比颜色有偏差。
丝印可靠性测试方法1、高温存储试验存储温度: +66°C存放时间: 48 hours接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹, 剥落且颜色光泽无明显变化低温试验存储温度: -40°C存放时间: 48 hours接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化高温高湿存储试验<i>丝印检验标准</i>存储温度/湿度：+66°C/85%RH存放时间：96小时接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化4、热冲击试验X 存储温度: -40°C/+66°C-40°C +66°C 为一循环,温度间的转换时间不超过5分钟，共12循环。
丝网印刷技术要求及验收标准Q/HZHD杭州华迪汽车仪表有限公司企业标准HZHD 303,2011丝网印刷技术要求及验收标准2011-10-15发布 2011-11-01实施杭州华迪汽车仪表有限公司发布前言丝网印刷是汽车行业印制仪表表面，图案等场合广泛使用的一种工艺，为了保证丝网印刷质量，结合产品本身使用特点和用户要求，制订了本企业标准《丝网印刷技术要求及验收标准》作为生产和交货的依据。
本标准由杭州华迪汽车仪表有限公司提出。
本标准起草单位:杭州华迪汽车仪表有限公司本标准主要起草人:本标准主要批准人:Q/HZHD 303-2011丝网印刷技术要求及验收标准1.范围本标准规定了展示类丝网印刷术语、产品分类及其结构、材料、要求、试验方法、检验规则、标志、包装、运输、储存等要求。
本标准适用于金属，塑料等材料上的丝网印刷。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划 GBT 9761-2008 色漆和清漆色漆的目视比色3.术语定义3.1丝网印刷:利用丝网印版图文部分网孔透油墨，非图文部分网孔不透墨的基本原理进行印刷方式，以下简称“丝印”。
3.3 丝网:是印刷中常用的丝网有绢网、尼龙丝网、涤纶丝网、不锈钢丝网。
3.3 网框:网框使用的材料主要有木料、中空铝型材、铸铝成型框、钢材等几种材料。
最常用的则是铝型材制作的网框。
3.4感光胶:感光胶有重铬酸盐系,重氮盐系、铁盐系。
感光光谱范围在340,440nm,显影性能好,分辩力高,稳定性好,便于贮存,且经济卫生,无毒无公害。
印刷对感光材料的要求是:感光材料形成的版膜适应不同种类油墨的性能要求。
具有相当的耐印力,能承受刮墨板相当次数的刮压,与丝网的结合力好,印刷时不产生脱膜故障;易剥离,利于丝网版材的再生利用。
3.5刮板:由于刮板在印刷中接触各种油墨及溶剂，并要求耐磨性高，有一定的硬度。
丝印件检验规范目的规范产品质量检测标准，确保产品质量完全满足相关客户的要求。
规范产品质量缺陷的统一描述，确保内/外部的品质交流和沟通达成共识。
针对相关质量缺陷，分析改进现行生产工艺质量控制方法。
确保生产和检测标准与产品质量标准的一致性。
适用范围适用于所有丝印车间所有丝印产品的检测。
适用于外购、外加工或客供丝印产品的检测。
丝印件质量缺陷分类丝印件质量缺陷判定等级：丝印件质量缺陷产生的原因分析颜色错误---调制的油墨颜色与工程技术要求的完全不一致；或工程技术要求与客户要求的完全不一致（颜色偏差特别明显，或者根本就是两种不同的油墨颜色）。
颜色偏差---调制的油墨所丝印出来的颜色与工程技术要求或客户要求有一定的偏差，通过分光测色计读出的Lab△E值与规定和要求的偏差值在客户接收范围内，或超过了客户的允收标准。
油墨脱落---承印物的表面被化学污染，导致丝印油墨附着不牢固；丝印层干燥条件不足，丝印油墨未彻底干透；油墨本身附着力差；原材料本身无图层；油墨与原材料起化学反应。
丝印偏位---网版拉伸尺寸误差过大；作业员操作方法不当，造成丝印定位（套位）不准；丝印的产品来料定位面边缘变形或呈锯齿状；网版变形；承印物受热胀冷缩的影响明显，导致丝印第二对位或套位不准；定位片破损，造成丝印套位偏位。
补油不良---丝印漏油点，实施人工补油后的视觉效果差，补油局部形成积油或油墨厚度不均、或光泽度不同的现象。
光泽不均---油墨稀稠度不均匀；承印表面不平整造成着墨不均；胶刮有刮痕造成印刷油墨不均匀。
字体变形---静电过大，造成承印物粘网；承印物表面起皱不平、网板变形。
墨膜龟裂---承印物表面受到其它化学溶剂的污染；油墨干燥温度过高；油墨配方中的溶剂与某种溶剂发生了化学反应。
表面异物---车间防尘控制不足；承印物静电吸附力过大。
飞墨拉丝---油墨研磨不匀，印刷时刮板离版慢，印刷图像周围的余白少，产生静电，导致油墨拉丝；丝印刮板力度过小；油墨浓度高。

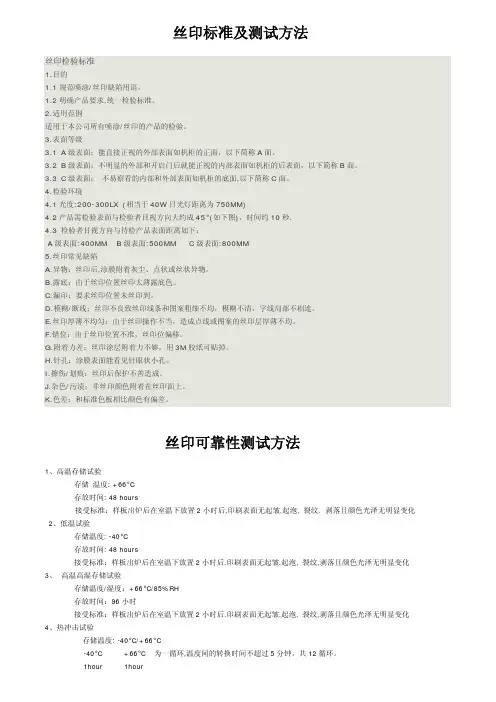

丝印标准及测试方法丝印检验标准1.目的1.1规范喷涂/丝印缺陷用语。
1.2明确产品要求,统一检验标准。
2.适用范围适用于本公司所有喷涂/丝印的产品的检验。
3.表面等级3.1 A级表面：能直接正视的外部表面如机柜的正面，以下简称A面。
3.2 B级表面：不明显的外部和开启门后就能正视的内部表面如机柜的后表面，以下简称B面。
3.3 C级表面；不易察看的内部和外部表面如机柜的底面,以下简称C面。
4.检验环境4.1光度:200-300LX (相当于40W日光灯距离为750MM)4.2产品需检验表面与检验者目视方向大约成45°(如下图)，时间约10秒.4.3 检验者目视方向与待检产品表面距离如下：A级表面:400MM B级表面:500MM C级表面:800MM5.丝印常见缺陷A.异物：丝印后,涂膜附着灰尘、点状或丝状异物。
B.露底：由于丝印位置丝印太薄露底色。
C.漏印：要求丝印位置未丝印到。
D.模糊/断线；丝印不良致丝印线条和图案粗细不均，模糊不清，字线局部不相连。
E.丝印厚薄不均匀：由于丝印操作不当，造成点线或图案的丝印层厚薄不均。
F.错位：由于丝印位置不准，丝印位偏移。
G.附着力差：丝印涂层附着力不够，用3M胶纸可贴掉。
H.针孔：涂膜表面能看见针眼状小孔。
I.擦伤/划痕：丝印后保护不善造成。
J.杂色/污渍：非丝印颜色附着在丝印面上。
K.色差：和标准色板相比颜色有偏差。
丝印可靠性测试方法1、高温存储试验存储温度: +66°C存放时间: 48 hours接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹, 剥落且颜色光泽无明显变化2、低温试验存储温度: -40°C存放时间: 48 hours接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化3、高温高湿存储试验存储温度/湿度：+66°C/85%RH存放时间：96小时接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化4、热冲击试验存储温度: -40°C/+66°C-40°C +66°C 为一循环,温度间的转换时间不超过5分钟，共12循环。

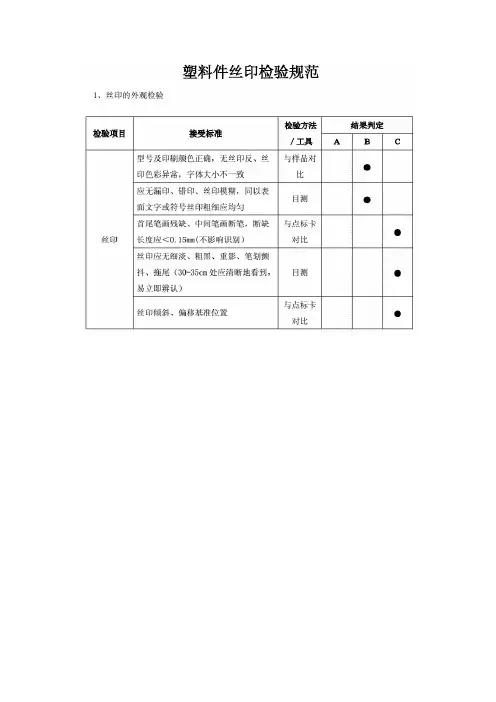

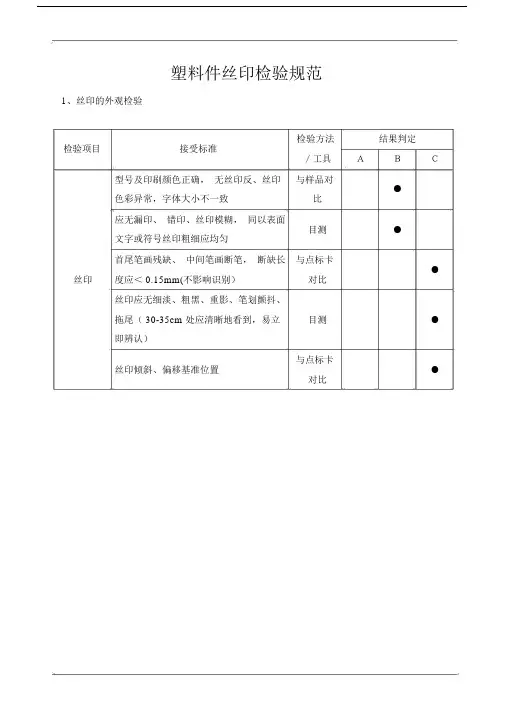

塑料件丝印检验规范1、丝印的外观检验检验项目接受标准检验方法结果判定／工具ＡＢＣ型号及印刷颜色正确，无丝印反、丝印与样品对●色彩异常，字体大小不一致比应无漏印、错印、丝印模糊，同以表面目测●文字或符号丝印粗细应均匀首尾笔画残缺、中间笔画断笔，断缺长与点标卡●丝印度应＜ 0.15mm(不影响识别）对比丝印应无细淡、粗黑、重影、笔划颤抖、拖尾（ 30-35cm 处应清晰地看到，易立目测●即辨认）丝印倾斜、偏移基准位置与点标卡●对比2、印刷的外观检验缺陷参考表：NO不良项目文字粗1细不均2文字外侧污点或印刷飞边文字偏3离中心4文字倾斜印刷5溅点印刷6针孔7文字断线边角8漏印9文字内容描述字宽字宽W1 W2标准比标准细（粗）ah. 如图w右侧的油墨飞边(a: 长度 b: 宽度 )(h: 字高 W: 字宽 )YXL偏移线H标准线L：指全部的字长H：指偏离水准线的垂直距离.在应无印刷的区域出现点状油漆在应该有印刷的地方出现点状的缺少油墨连续文字发生断线宽度 c如图所示L边角缺印d d为缺角长度L为标准长度残缺部规格描述|W1- W 2| ≤ 0.2W1即对标准 W1允许的文字的不均匀度为±20%飞边长度 a≤1/3 h飞边宽度 b≤1/3 W比照样品或菲林字体中心位置偏移值：X≤0. 20mmY≤0. 20mmL≤3mm时-0.3mm ≤H≤0.3mmL>3mm 时- 0.5mm≤ H≤ 0.5mm溅点的直径D ≤0.2 ,N ≤1针孔的直径D ≤0.2 ,N ≤1c≤0.15mm,N≤1d≤1/10L,N ≤ 1a ≤1/4 h残缺hW 宽度 a深度 b b ≤1/2 W 字高 h字宽 W10 印刷重影二次印刷的整体错位不允许300 ~350mm目视距11 指纹印刷文字留有指纹离不可分辨时允许印刷表面异线屑状异物、印迹等300 ~350mm目视距12 物离不可分辨时允许300 ~350mm目视距13 色薄文字的颜色偏浅离不可分辨时允许印刷文字或印刷文字或颜色与图纸规定不不允许14 颜色错误符15 文字锯齿印刷文字的边呈现锯齿参照限度样品3、丝印的特殊检验序 检验检验内容方法及条件判定标准检验工具抽样号 项目数量用百格刀或锋利刀片（刀锋角度为 15°～30°）在测试样本表面划 10×10个1mm ×1mm小网格， 每一条划线应深及镀层的底材；用 在划线的 毛刷将测试区域的碎片刷干净；用粘附力交叉点处2百格刀或锋利 量产附着 350～400g/cm 的胶带（3M600号胶纸或等同）有小片的牢牢粘住被测试小网格，并用橡皮擦用力擦拭刀片；3M600后1力测 油漆脱落，胶带，以加大胶带与被测区域的接触面积及力 号胶纸或等 2pcs/ 试且脱落总 度；用手抓住胶带一端，在垂直方向 (90 °) 同。
