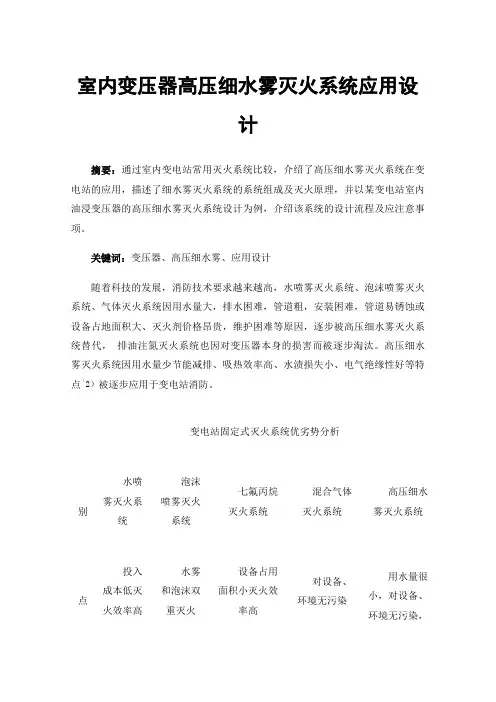

室内变压器高压细水雾灭火系统应用设计摘要:通过室内变电站常用灭火系统比较,介绍了高压细水雾灭火系统在变电站的应用,描述了细水雾灭火系统的系统组成及灭火原理,并以某变电站室内油浸变压器的高压细水雾灭火系统设计为例,介绍该系统的设计流程及应注意事项。
关键词:变压器、高压细水雾、应用设计随着科技的发展,消防技术要求越来越高,水喷雾灭火系统、泡沫喷雾灭火系统、气体灭火系统因用水量大,排水困难,管道粗,安装困难,管道易锈蚀或设备占地面积大、灭火剂价格昂贵,维护困难等原因,逐步被高压细水雾灭火系统替代,排油注氮灭火系统也因对变压器本身的损害而被逐步淘汰。
高压细水雾灭火系统因用水量少节能减排、吸热效率高、水渍损失小、电气绝缘性好等特点(2)被逐步应用于变电站消防。
变电站固定式灭火系统优劣势分析类别水喷雾灭火系统泡沫喷雾灭火系统七氟丙烷灭火系统混合气体灭火系统高压细水雾灭火系统优点投入成本低灭火效率高水雾和泡沫双重灭火设备占用面积小灭火效率高对设备、环境无污染用水量很小,对设备、环境无污染,具有强的吸热、辐射热阻隔及除烟性能,对保护区域密闭要求低,管道通径小,成本低、施工方便,应用范围广,可用于变压器、电气设备室、电缆夹层等保护缺点用水量大,排水困难需要完整的消防给水系统水渍损失大管道粗,安装困难应用范围小,只能保护变压器用水量大,排水困难泡沫灭火剂5年需更换水渍损失大管道粗,安装困难应用范围小,只能保护变压器保护高度受限,不适用变压器室七氟丙烷灭火剂价格高,易泄露七氟丙烷受热分解产生有害物质管道粗,安装困难对保护区密闭要求高应用范围小,不能保护变压器保护高度受限,不适用变压器室气瓶间占用面积大管道粗,设备压力高,易泄露,不便于安装、后期维护对保护区密闭要求高应用范围小,不能保护变压器对水质要求高(饮用水)管道材质要求高(不锈钢)1、室内变电站油浸变压器高压细水雾灭火系统设计1.1 项目概况该项目变电站变压器为室内油浸式变压器,设有3台 I10kV变压器,每台变压器设置一个散热器,并设置防火墙进行分隔,本工程设置一套高压细水雾灭火系统。
细水雾灭火系统设计、施工及验收规范总则1.0.1 本条提出了制定本规范的目的和意义,即合理地设计细水雾灭火系统通过正确的施工与调试方式,使之有效地保护人身和财产安全。
细水雾灭火系统是以水为介质,采用特殊喷头在特定的工作压力下喷洒细水雾进行灭火或控火的一种固定式灭火系统。
细水雾雾滴直径小,比表面积大,火场火焰及高温将其迅速汽化,细水雾在汽化过程中吸收大量热量,降低火场温度,并降低氧气含量,达到迅速灭火的功效。
细水雾灭火系统的研究及应用的历史超过50年,但其技术发展也长期处于停滞不前状态。
随着近几年科学技术的高速发展,加之卤代烷系列灭火剂的全面被禁止使用,大量消防保护场所亟待新型的灭火系统予以保护。
在各国科研、生产及学术研究机构的共同努力下细水雾灭火技术有了较大的发展。
细水雾灭火系统对保护对象可实施灭火、抑制火、控制火、控温和降尘等多种方式的保护,同时,对于扑救带电设备火灾中发挥了良好的作用。
其灭火机理可归纳如下:1、高效吸热细水雾喷头对具有一定压力的水流进行分流、撞击以及空气雾化,将喷头出口处雾滴粒径控制在1000μ以下,小粒径水滴在受热后易于汽化,在气、液相态变化过程中从燃烧物质表面吸收了大量的热量,按100℃水的蒸发潜热为2257kJ/kg计,每只喷嘴喷出的水雾吸热功率约为300kW。
2、窒息细水雾喷入火场后,雾滴在受热汽化后,体积增大了1700倍,最大限度地排除了火场的空气,在燃烧物周围形成一道屏障阻挡新鲜空气的吸入。
当氧气周围的氧气浓度降低到一定水平时,火焰将被窒息、熄灭。
3、阻隔辐射热细水雾喷入火场后,蒸发形成的蒸汽迅速将燃烧物、火焰和烟羽笼罩,对火焰的辐射热具有极佳的阻隔能力,能够有效抑制辐射热引燃周围其它物品,达到防止火焰蔓延的效果。
我国的细水雾灭火系统研究以公安部天津消防科学研究所承担的国家“九五”重点科技攻关项目子专题“细水雾灭火系统的研究”课题为代表。
该项目已于2001年12月通过了科技部和公安部组织的项目鉴定。
高压细水雾灭火系统施工方案1. 背景介绍随着人们对火灾安全的要求越来越高,高压细水雾灭火系统在建筑物、工厂和其他场所的使用逐渐普及。
高压细水雾灭火系统通过喷射细小水滴形成雾状,能够快速有效地抑制火灾,并降低火灾造成的损失。
本文将介绍高压细水雾灭火系统的施工方案,包括工程准备、系统设计、施工流程和注意事项。
2. 工程准备在开始施工之前,需要进行一系列工程准备工作,确保施工的顺利进行。
主要包括以下几个方面: - 确定施工范围和目标:根据建筑物或场所的具体情况,确定需要安装高压细水雾灭火系统的区域和目标。
- 安全评估:对施工区域进行安全评估,评估潜在的火灾风险和灭火需求。
- 设计方案:根据评估结果,制定高压细水雾灭火系统的设计方案,包括系统组成、设备选型和布局等。
- 资源准备:准备施工所需的材料和设备,如高压水泵、喷嘴、管道等。
3. 系统设计高压细水雾灭火系统的设计是施工的关键步骤之一。
系统设计需要考虑以下几个方面: - 水源选择:选择合适的水源,如城市自来水、地下水或水箱等。
- 喷头布局:根据建筑物结构和火灾风险进行喷头的布局设计,确保灭火效果最佳。
- 管道布置:合理规划管道路径和布置方式,保证水流畅通,同时减少管道压力损失。
- 控制系统:设计灭火系统的控制系统,包括主控制盘、传感器等设备,保证系统的稳定运行和自动启动。
4. 施工流程高压细水雾灭火系统的施工流程一般包括以下几个步骤: - 安装水泵和水箱:根据设计方案,安装高压水泵和水箱,确保水源供应充足。
- 安装管道和喷头:根据设计方案,安装管道和喷头,并进行管道连接和密封,以确保喷水效果和灭火能力。
- 安装控制系统:安装和连接控制系统设备,如主控制盘、传感器等,并进行调试和测试。
- 系统调试和测试:进行系统的调试和测试,包括水流测试、喷头效果测试、控制系统自动启动测试等。
- 系统验收和培训:完成施工后,进行系统验收和培训,确保系统的正常运行和使用。
高压细水雾灭火系统施工方案1. 引言高压细水雾灭火系统是一种以高压细水雾作为灭火介质的灭火系统。
相比传统的灭火系统,高压细水雾灭火系统具有更高的灭火效率和更小的水雾颗粒大小,能快速有效地扑灭火灾,减小火灾带来的损失。
本文档旨在提供高压细水雾灭火系统的施工方案,确保系统能够正常运行并达到预期的灭火效果。
2. 设计要求在进行高压细水雾灭火系统的施工前,需要明确系统的设计要求。
以下是几个重要的设计要求:•系统能够迅速启动并投入工作,实现快速灭火;•系统能够覆盖到待保护区域的每个角落,确保全面有效的灭火;•系统的水雾颗粒大小要足够小,以增加灭火效果;•系统的构建材料要耐高温、防腐蚀,并具备一定的结构强度;•系统需要配备相应的传感器和控制系统,实现自动监测和控制。
3. 施工步骤3.1. 准备工作在施工前,我们需要进行一些准备工作以确保施工的顺利进行。
具体步骤如下:1.完成施工方案的设计,包括系统的布置、管道的走向等;2.确定所需材料和工具,并进行采购;3.对施工区域进行清理,清除障碍物和污染物。
3.2. 安装管道和喷头在进行安装工作前,需要根据设计方案确定管道的布置和走向。
然后按照以下步骤进行管道和喷头的安装:1.预先测量并确定喷头位置,确保每个待保护区域都能被覆盖;2.使用合适的工具,将管道连接起来,并保证连接处的严密性;3.安装喷头并固定好位置,确保喷头朝向正确,并能够发出均匀细小的水雾。
3.3. 安装传感器和控制系统高压细水雾灭火系统需要配备传感器和控制系统以实现自动监测和控制。
在进行安装前,需要进行以下步骤:1.确定传感器和控制系统的位置,并进行标记;2.安装传感器和控制系统,并进行连接;3.进行系统的调试和测试,确保传感器和控制系统正常工作。
3.4. 进行系统测试在施工完成后,需要对系统进行测试以确保其正常运行。
测试的步骤如下:1.打开系统的主电源,并确保电源供应正常;2.使用合适的方法模拟火灾情况,触发系统的启动;3.观察系统的灭火效果,并进行记录和评估;4.如有必要,对系统进行调整和优化。
高压细水雾施工方案一、施工前准备施工现场勘察:了解现场环境,评估施工难度和风险,制定相应的施工安全措施。
材料准备:采购所需的高压水泵、喷头、喷嘴、管道等材料,确保材料质量符合标准。
施工队伍组织:组建专业的施工队伍,明确各岗位职责,确保施工过程中的协作与沟通。
二、配置高压水泵根据现场需求和喷雾覆盖范围,选择合适的高压水泵型号。
安装水泵基础,确保水泵稳定且便于维护。
连接电源和水源,测试水泵运行状态,确保正常工作。
三、安装喷头和喷嘴根据喷雾要求,选择合适的喷头和喷嘴型号。
在适当的位置安装喷头和喷嘴,确保喷雾范围覆盖目标区域。
紧固喷头和喷嘴,防止松动或脱落。
四、建立管道系统设计合理的管道布局,确保水源能够顺畅地输送到各个喷头和喷嘴。
选择合适的管材和连接方式,进行管道安装。
进行管道试压,检查管道连接处是否严密无泄漏。
五、施工步骤按照预先设计的施工方案,逐步进行各个施工环节。
严格控制施工质量,确保每个施工环节符合设计要求。
及时处理施工过程中出现的问题,确保施工进度不受影响。
六、调试喷头和喷嘴在施工完成后,对喷头和喷嘴进行调试,确保喷雾效果达到预期。
调整喷头和喷嘴的角度和位置,使喷雾更加均匀和密集。
七、设置喷雾范围根据实际需求,设置合适的喷雾范围,确保目标区域得到充分覆盖。
通过调整喷头和喷嘴的数量和位置,实现喷雾范围的精确控制。
八、调节水泵压力根据喷雾范围和效果要求,调节水泵的压力,确保喷雾的均匀性和穿透力。
通过调节水泵的压力开关或控制系统,实现水泵压力的精确控制。
九、进行施工在完成上述准备和调试工作后,开始进行高压细水雾施工。
确保施工过程中操作规范、安全,防止发生意外事故。
实时监控喷雾效果,根据实际情况进行调整和优化。
十、持续监测在施工过程中和施工完成后,持续监测喷雾效果和水泵运行状态。
定期对设备进行维护和保养,确保设备长期稳定运行。
收集施工过程中的数据和信息,为后续施工提供参考和改进方向。
通过以上施工方案的详细规划和实施步骤,可以确保高压细水雾施工项目的顺利进行和高质量完成。
.一、高压细水雾灭火系统高压细水雾系统由高压细水雾泵组、细水雾喷头、区域控制阀组、不锈钢管道以及火灾报警控制系统等组成。
1)喷头选型根据保护对象的火灾危险性及空间尺寸选用高压细水雾喷头:公共区吊顶处采用闭式K=1.25喷头.喷头的安装间距不大于3.0m,不小于2.0m,距墙不大于1.5m。
有地板层的机房工作层采用开式K=0.45喷头.喷头的安装间距不大于3.0m,不小于1.5m,距墙不大于1.5m。
地板层采用开式K=0.17喷头.喷头的安装间距不大于3.0m,不小于1.5m,距墙不大于1.5m。
其余保护区均采用开式K=0.95喷头.喷头的安装间距不大于3.0m,不小于1.5m,距墙不大于1.5m。
开式喷头参数:k=0.17,q=1.7L/min;k=0.45,q=4.5L/min;k=0.95,q=9.5L/min; 闭式喷头参数:k=1.25,q=12.5L/min,动作温度57℃,RTI小于20; 2)泵组选型①本系统设计流量为最大保护区同时开启喷头数流量确定,最大流量防护区为五层机房;其流量为Q=364L/min。
系统工作压力按照最不利点进行水力计算,计算公式采用Darcy-Weisbach(达西-魏斯巴赫)公式,计算结果:H=13MPa。
②根据计算结果选用高压细水雾泵组一套,其型号为PAH80-5(四用一备),Q=448L/min, H=14MPa,N=120kw,含稳压泵(一用一备)流量: Q=11.8L/min,H=1.4MPa,N=0.55KW。
3、系统供水及水质要求1)系统的水质不应低于现行国家标准《生活饮用水卫生标准》GB 5749的规定。
2)高压细水雾灭火系统供水压力要求不低于0.2MPa,且不得大于0.6MPa。
高压细水雾泵房位于地下室,因管网的供水压不能满足0.2~0.6MPa 之间,且有一路可靠的水源,因此本项目采用市政增压供水方式。
设增压泵两台CDLF32-20,Q=28m3//h,H=29m,N=4kW,一用一备,高压细水雾泵组供水电磁阀开启时,同时启动增压泵。
水喷雾和细水雾灭火系统设计技术规范7.3.1水喷雾灭火系统。
1 系统分类。
1)水喷雾灭火系统是一种局部灭火系统,水雾直接覆盖到被保护对象的表面,水喷雾喷头以进口最低水压为标准可分为中速水喷雾喷头和高速水喷雾喷头:①中速喷头的压力为0.15~0.50MPa,水滴粒径为0.4~0.8mm,用于防护冷却。
②高速喷头的压力为0.25-0.80MPa,水滴粒径为0.3~0.4mm,用于灭火和控火。
③超高速水喷雾系统是一种充水系统,响应时间为0.15s,这种系统被应用于敞开、无界限场所和其内的工艺设备的爆燃灭火和控火。
超高速灭火系统有四种形式:a. 局部应用系统是应用超高速水雾直接喷射到一个特别的点和类似点火点,如切割、混合以及研磨工序,喷头应尽可能靠近类似点火点的位置;b.面积应用系统是应用超高速水雾直接喷射到一个特别的地板和楼板画,以及特别物体的表面,这是通过在整个危险面的空间设置空间喷头来实现的;c.双应用系统是一个系统同时采用局部应用系统和面积应用系统;d .整体保护系统是指超高速水喷雾覆盖危险面积和直接的外延。
2)超高速灭火系统的四种形式普通水喷雾系统亦可采用。
水喷雾系统控制如同雨淋系统,遭遇火灾时除应具备与雨淋系统相同的技术性能外,尚应达到下列技术要求:应在响应时间内喷出水雾;不论顶喷或立体喷雾,水雾均应在喷头有效射程内全面覆盖、直接喷射到达保护对象表面。
2 设置场所。
水喷雾灭火系统可用于扑救固体火灾,闪点高于60℃的液体火灾和电气火灾。
并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设备的防护冷却,某些危险固体如火药和烟炮。
在民用建筑中水喷雾灭火系统主要用于保护燃油燃气锅炉房、柴油发电机房和柴油泵等场所。
3 设计参数。
1)水喷雾灭火系统的设计参数是喷雾强度、响应时间和持续喷雾时间等。
见表7.3.1—1。
表7.3.1-1 水喷雾规范GB50129中的有关设计参数 防护目的 保护对象 设计喷雾强度(L /min ·m 2)响应时间(s )持续喷雾时间 (h )灭火 固体火灾 15 45 1液体火灾闪点60~120℃的液体20 0.5闪点高于120℃的液体13电气火灾油侵式电力变压器、油开关20 0.4油侵式电力变压器的集油坑6电缆13防护冷却甲乙丙类液体生产、储存、装卸设施6 45 4甲乙丙类液体储罐直径20m以下 6 300 4 直径20m以上 6可燃气体生产、储存、装卸设施和罐瓶间、瓶库9 60 62)锅炉房和柴油发电机房下述的设计参数可供参考,设计采用时须经当地消防部门批准;①关于燃油燃气锅炉房、直燃机房和柴油发电机房的水喷雾强度不宜小于10L/min·m2,在对于燃油燃气锅炉房还应考虑爆膜片和燃烧器的局部喷雾,每个点的喷雾强度不少于150L/min。
最新版]高压细水雾系统工程项目施工方案方案高压细水雾消防工程施工方案一、工程施工方案二、项目实施进度计划三、质量保证措施四、安全文明施工保证措施五、环境保护措施六、劳动力安排计划工程施工方案1.编制依据1.1 根据高压细水雾灭火系统施工图。
1.2 遵照《自动喷水灭火系统施工及验收规范》—GB.1.3 遵照《工业金属管道工程施工及验收规范》—GB.1.4 遵照《细水雾灭火系统设计、施工及验收规范》——DBJ41/T074—2006.1.5 参考*******************工程建筑图纸及现场实际勘察。
2.工程概况2.1 高压细水雾保护区共划分为***个防护分区,保护面积为XXX,其中地下****层有****个防护分区;地面****层有***个防护分区。
每个防护区设一个消防电磁阀箱进行控制。
所有分区由一个集中的高压泵站供水,泵站设在地下一层独立的房间内。
2.2 根据防护分区的特点,用高压细水雾喷头进行布置。
每个保护房间都作为独立的防护分区,喷头间距以不超过****米进行布置,防护区内最大分区的喷头数为****,总计****个喷头。
2.3 喷雾原则:发生火灾时,同一时刻只允许一个防护分区喷雾。
高压泵出水主管道及各分区主管道及支管道均采用DN***不锈钢无缝钢管,主管规格DN**,支管和下垂管规格DN**。
2.4 管道之间连接以及泵站、电磁阀连接,采用三通、四通进行氩弧焊焊接;异径管道连接采用同心异径大小头进行过渡。
2.5 喷头使用专用接头焊接连接。
3.工作范围本工程范围为高压细水雾系统设备和材料的安装、调试、验收、移交等必要的工作。
主要包括如下工作:施工图内所有高压细水雾灭火系统给水管及喷头点位的焊接及管道、喷头的安装。
泵站及泵站内管道的安装,水箱、控制箱的安装,电缆的连接等。
管道的冲洗试压及安装调试,配合发包方进行系统调试及验收。
工程移交。
5.系统主要施工工艺和方法高压细水雾水系统主要分为设备安装、管道安装。
前言
1 总则
2 术语、符号
2.1 术语
2.2 符号
3 设计方法
3.1 基本设计参数
3.2 喷嘴数量及布置
3.3 系统储水容器数量的计算
3.4 介质
4 系统组件
5 操作与控制
1 总则
1.0.1为了合理地设计高压细水雾系统,减少火灾危害,保护人民生命财产安全,特制定本规范。
1.0.2本规范适用于新建、扩建、改建的建筑物、构筑物和轮船等运输工具中设置的高压细水雾系统的设计。
1.0.3 高压细水雾系统可用于扑救液体火灾和电气火灾。
1.0.4高压细水雾系统不适用于扑救遇水发生反应造成燃烧、爆炸的火灾。
1.0.5高压细水雾系统的设计除应执行本规范规定外,尚应符合现行的有关国家标准规范的规定。
2 术语、符号
2.1 术语
2.1.1高压细水雾系统
由储水容器、储气容器、单向阀、集流管、控制阀、喷嘴、连接管件、管道及探测器、报警控制器等部件组成的自动灭火系统。
该系统瓶组为预安装形式。
2.1.2细水雾喷嘴
在一定的工作压力下,通过旋转、撞击和射流等机械方式,将气-水两相流体进行物理性雾化的喷射部件。
2.1.3控制阀
它是系统启动、停止及循环操作的实施部件,并控制气-水两相的混合过程,具有手动和电动两种动作方式。
2.1.4充装量
储水容器中水的质量,kg。
2.1.5 最大工作压力
将储气容器充装氮气后,置于最高工作温度中,此时储气容器中的压力。
该容器的最高工作温度为50℃,MPa。
2.1.6雾滴直径
细水雾雾滴体积中间直径范围DZ应为40μm ~200μm。
2.1.7系统响应时间
从报警控制器接到火警信号起,至喷嘴喷出水雾的时间。
2.2 符号
3 设计方法
3.1基本设计参数
3.1.1高压细水雾系统的基本设计参数应根据防护区和保护对象的具体情况确定。
3.1.2累积喷雾时间不应小于表3.1.2。
3.1.3储气容器的工作压力范围应为12-15MPa,储水容器的水容积应为50L,充装量不应小于48Kg。
3.1.4高压细水雾系统的响应时间不应大于30s。
3.1.5高压细水雾系统储气容器和储水容器的数量比应为1:3。
3.1.6高压细水雾系统管径的选择应符合表3.1.6。
3.1.6防护区允许开口面积不应大于防护区侧墙面积的1%。
3.2 喷嘴数量及布置
3.2.1喷嘴数量
每100m3防护区应用的喷嘴数量不应小于2只。
3.2.2喷嘴布置应符合表3.2.2.1
当保护对象为带电体时,喷嘴布置还应符合表3.2.2.2。
3.3 系统储水容器数量的计算
系统计算水流量按公式3.3.1计算
Q=0.08*n*K*p1/2 3.3.1注:式3.3.1中取K=1.4,p=4.0MPa。
系统实际水流量按公式3.3.2计算
Qa=Q*0.4 3.3.2系统实际用水量按公式3.3.3计算
W= Qa*t 3.3.3系统储水容器数量按公式3.3.4计算
N= Qa/48 (圆整) 3.3.3
3.4 介质
3.4.1储气容器充装氮气,纯度不低于95%。
3.4.2储水容器充装纯净水或蒸馏水,20°C时水的电导率不应大于508μs/cm。
4 系统组件
4.0.1 细水雾喷嘴、瓶组和控制阀必须采用经国家固定灭火系统及耐火构件质量监督检验中心检测合格的产品。
4.0.2控制阀的功能应符合下列要求:
4.0.2.1 接通或关断细水雾系统的供气和供水。
4.0.2.2 接收控制器的信号启/停控制阀。
4.0.2.3 具有手动应急操作装置。
4.0.2.4 反馈控制阀启闭状态及储气容器压力。
4.0.3细水雾瓶组及控制阀应设置在环境温度不低于4°C的室内,其安装位置应在防护区外,宜靠近防护区并便于操作的地点。
4.0.4管道及支架
4.0.4.1 系统管道应采用不锈钢无缝管。
4.0.4.2 系统管道应采用卡套式管件连接。
4.0.4.3 采用金属支架,间距不应大于2.0m,在距喷嘴150mm处应设支架。
5 操作与控制
5.0.1 细水雾系统应设有自动控制、手动控制和机械应急操作三种控制方式
5.0.2与细水雾系统配合设置的火灾自动报警及控制系统应按现行〈火灾自动报警系统设计规范〉(GBJ116-88)有关规定执行。
5.0.3火灾探测器宜采用金属管差定温探测器、防火缆式探测器、红外探测器或可视探测器等循环型探测器。
5.0.4细水雾系统宜采用独立系统,不宜采用组合分配系统。
