DB51T 592-2006 厨房设备细水雾灭火系统设计、施工及验收规范

细水雾灭火系统设计、施工及验收规范1 总则1.0.1 本条提出了制定本规范的目的和意义，即合理地设计细水雾灭火系统通过正确的施工与调试方式，使之有效地保护人身和财产安全。

细水雾灭火系统是以水为介质，采用特殊喷头在特定的工作压力下喷洒细水雾进行灭火或控火的一种固定式灭火系统。

细水雾雾滴直径小，比表面积大，火场火焰及高温将其迅速汽化，细水雾在汽化过程中吸收大量热量，降低火场温度，并降低氧气含量，达到迅速灭火的功效。

细水雾灭火系统的研究及应用的历史超过50年，但其技术发展也长期处于停滞不前状态。

随着近几年科学技术的高速发展，加之卤代烷系列灭火剂的全面被禁止使用，大量消防保护场所亟待新型的灭火系统予以保护。

在各国科研、生产及学术研究机构的共同努力下细水雾灭火技术有了较大的发展。

细水雾灭火系统对保护对象可实施灭火、抑制火、控制火、控温和降尘等多种方式的保护，同时，对于扑救带电设备火灾中发挥了良好的作用。

其灭火机理可归纳如下:目次1 总则 (21)2 术语、符号 (22)2.1 术语 (22)2.2 符号（略）3 系统设计 (23)3.1 一般规定 (23)3.2 基本设计参数 (24)4 系统组件 (26)4.1 一般规定 (26)4.2 组件要求 (26)5 操作与控制 (27)6 安全要求 (27)7 施工与验收 (28)7.1 基本规定 (28)7.2 施工安装 (29)7.3 系统调试 (30)7.4 细水雾灭火系统工程质量验收 (31)1 总则1.0.1 本条提出了制定本规范的目的和意义，即合理地设计细水雾灭火系统通过正确的施工与调试方式，使之有效地保护人身和财产安全。

细水雾灭火系统是以水为介质，采用特殊喷头在特定的工作压力下喷洒细水雾进行灭火或控火的一种固定式灭火系统。

细水雾雾滴直径小，比表面积大，火场火焰及高温将其迅速汽化，细水雾在汽化过程中吸收大量热量，降低火场温度，并降低氧气含量，达到迅速灭火的功效。

高科技细水雾灭火系统设计施工验收规范1. 引言本文档旨在规范高科技细水雾灭火系统的设计、施工和验收工作，确保系统的安全性和可靠性。

2. 设计规范2.1. 设计原则- 根据建筑物的类型、使用情况和危险性等因素，采用适当的细水雾灭火系统设计方案。

- 遵循相关法律法规和行业标准，确保系统符合安全要求和环境保护要求。

2.2. 设计要求- 确定系统的覆盖范围，包括消防分区和灭火区域的划分。

- 根据消防风险评估结果确定系统的容量和布置方式。

- 确定系统的供水来源和水力设计，保证系统在灭火过程中能够提供足够的水量和压力。

- 确定系统的控制方式和报警联动策略，保证系统的自动化运行和及时预警能力。

3. 施工规范3.1. 材料和设备- 使用符合国家标准和相关规定的高品质材料和设备，保证其性能和质量。

- 在施工过程中，要进行必要的检测和试验，确保材料和设备符合设计要求。

3.2. 施工要求- 按照设计要求进行系统的安装和布线，确保系统的正常运行。

- 对系统进行严格的试车和调试，排除故障和隐患，保证系统的稳定性和可靠性。

- 在施工过程中，要注意安全措施，确保施工人员的人身安全和环境安全。

4. 验收规范4.1. 验收依据- 根据国家标准和相关规范，以及设计文件和施工记录为依据进行验收。

- 对系统的性能、功能和安全性进行检查和测试，确保系统符合规定要求。

4.2. 验收程序- 验收前，应组织相关人员进行系统的检查和测试，记录并整理相关数据。

- 验收时，要组织专业人员对系统进行综合评估，包括设备和材料的质量、系统的运行状态等方面。

- 验收后，对验收结果进行记录和归档，形成验收报告。

5. 总结通过遵守本文档所规定的高科技细水雾灭火系统设计、施工和验收规范，可以确保系统的安全性和可靠性，为建筑物的消防安全提供保障。

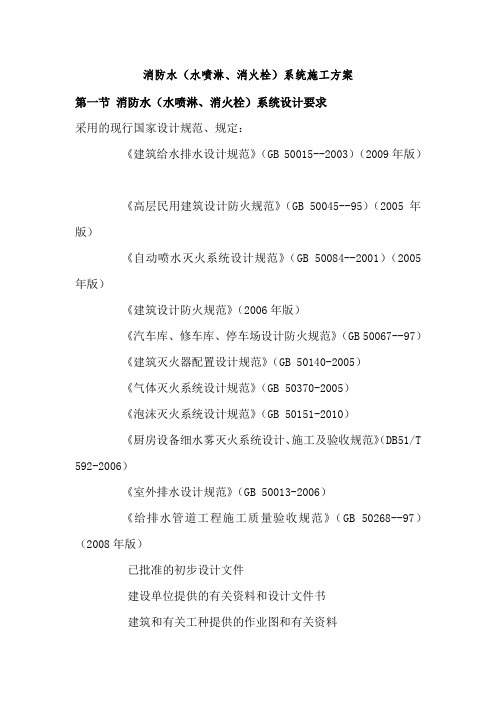

消防水（水喷淋、消火栓）系统施工方案第一节消防水（水喷淋、消火栓）系统设计要求采用的现行国家设计规范、规定：《建筑给水排水设计规范》（GB 50015--2003）（2009年版）《高层民用建筑设计防火规范》（GB 50045--95）（2005年版）《自动喷水灭火系统设计规范》（GB 50084--2001）（2005年版）《建筑设计防火规范》（2006年版）《汽车库、修车库、停车场设计防火规范》（GB 50067--97）《建筑灭火器配置设计规范》（GB 50140-2005）《气体灭火系统设计规范》（GB 50370-2005）《泡沫灭火系统设计规范》（GB 50151-2010）《厨房设备细水雾灭火系统设计、施工及验收规范》（DB51/T 592-2006）《室外排水设计规范》（GB 50013-2006）《给排水管道工程施工质量验收规范》（GB 50268--97）（2008年版）已批准的初步设计文件建设单位提供的有关资料和设计文件书建筑和有关工种提供的作业图和有关资料2 室内消火栓给水系统1）设计参数喷水强度：8L/;作用面积：160m2;火灾延时：2)自动喷水灭火系统的每层配水管上均设置了安全信号蝶阀和水流指示器。

自喷系统上饭配水管入口压力大于处均设置减压孔板。

室外总图统一设置地上式喷淋水泵接合器以供消防车供水加压。

3)在消防控制中心应能显示水流指示器，压力开关，信号蝶阀，水泵，蓄水池及屋顶水箱水位，以及电源和备用动力等是佛那个处于正常工作状态的反馈信号，并应能控制水泵等的操作。

4 管道材料消火栓消防系统室内消火栓管道：消火栓管道采用无缝内外壁热浸镀锌钢管和加厚型内外壁热浸镀锌钢管。

当管径DN＜100mm时，采用丝扣连接；当管径≥DN100mm时，采用沟槽式卡箍连接。

自动喷水灭火系统自动喷水消防给水管道：自动喷淋管道根据高度采用无缝内外壁热浸镀锌钢管；管道压力为。

其余管道均采用内外壁热浸镀锌钢管。

浙江省工程建设标准细水雾灭火系统设计、施工及验收规范Code for design、installation and acceptanceof water mist fire-extinguishing systemsDB33/1010-2002J10183-20021总则1.0.1为了正确、合理地设计细水雾灭火系统，确保施工质量和使用功能，减少火灾危害，保护人身、财产安全和生态环境，制定本规范。

1.0.2本规范适用于新建、扩建、改建工程中档案、图书、文物库；计算机、通讯机房；电气、机械设备场所设置的细水雾灭火系统的设计、施工、验收及维护管理。

1.0.3细水雾灭火系统的设计，应密切结合保护对象的功能、建筑特点和火灾特性，正确选择系统的类型，优化系统的集成，积极采用新技术、新设计、新材料，做到安全可靠，技术先进、经济合理。

1.0.4细水雾灭火系统的设计、施工、验收及维护管理，除应执行本规范的规定外，尚应符合国家现行有关强制性标准的规定。

2术语和符号2.1术语2.1.1细水雾water mist在喷头最小工作压力下，水雾累积体积分布D v0.99小于1000μm的水雾。

2.1.2低压细水雾灭火系统low pressure water mist system低压细水雾灭火系统包括低压双流体和低压单流体两种系统。

由细水雾喷头、高压氮气瓶及减压器、低压水罐或水泵、配水管道、阀组等组成，发生火灾时可自动或人工启动，压力水及气化介质或压力水通过细水雾喷头喷射细水雾灭火或控火的固定灭火系统。

2.1.3中压单流体细水雾灭火系统intermediate pressure single-fluid water mist system由细水雾喷头、中压水泵、配水管道、阀组等组成，发生火灾时可自动或人工启动，压力水通过细水雾喷头喷射细水雾灭火或控火的固定灭火系统。

2.1.4高压单流体细水雾灭火系统high pressure single-fluid water mist system高压单流体细水雾灭火系统包括气瓶式和水泵式两种系统。

消防水（水喷淋、消火栓）系统施工方案第一节消防水（水喷淋、消火栓）系统设计要求1.1采用的现行国家设计规范、规定：《建筑给水排水设计规范》（GB 50015--2003）（2009年版）《高层民用建筑设计防火规范》（GB 50045--95）（2005年版）《自动喷水灭火系统设计规范》（GB 50084--2001）（2005年版）《建筑设计防火规范》（2006年版）《汽车库、修车库、停车场设计防火规范》（GB 50067--97）《建筑灭火器配置设计规范》（GB 50140-2005）《气体灭火系统设计规范》（GB 50370-2005）《泡沫灭火系统设计规范》（GB 50151-2010）《厨房设备细水雾灭火系统设计、施工及验收规范》（DB51/T 592-2006）《室外排水设计规范》（GB 50013-2006）《给排水管道工程施工质量验收规范》（GB 50268--97）（2008年版）已批准的初步设计文件建设单位提供的有关资料和设计文件书建筑和有关工种提供的作业图和有关资料2 室内消火栓给水系统1）设计参数喷水强度：8L/min.m2;作用面积：160m2;火灾延时：1.0h2)自动喷水灭火系统的每层配水管上均设置了安全信号蝶阀和水流指示器。

自喷系统上饭配水管入口压力大于0.4MPa处均设置减压孔板。

室外总图统一设置地上式喷淋水泵接合器以供消防车供水加压。

3)在消防控制中心应能显示水流指示器，压力开关，信号蝶阀，水泵，蓄水池及屋顶水箱水位，以及电源和备用动力等是佛那个处于正常工作状态的反馈信号，并应能控制水泵等的操作。

4 管道材料4.5 消火栓消防系统4.5.1 室内消火栓管道：消火栓管道采用无缝内外壁热浸镀锌钢管和加厚型内外壁热浸镀锌钢管。

当管径DN＜100mm时，采用丝扣连接；当管径≥DN100mm时，采用沟槽式卡箍连接。

4.6 自动喷水灭火系统4.6.1 自动喷水消防给水管道：自动喷淋管道根据高度采用无缝内外壁热浸镀锌钢管；管道压力为 2.5MPa。

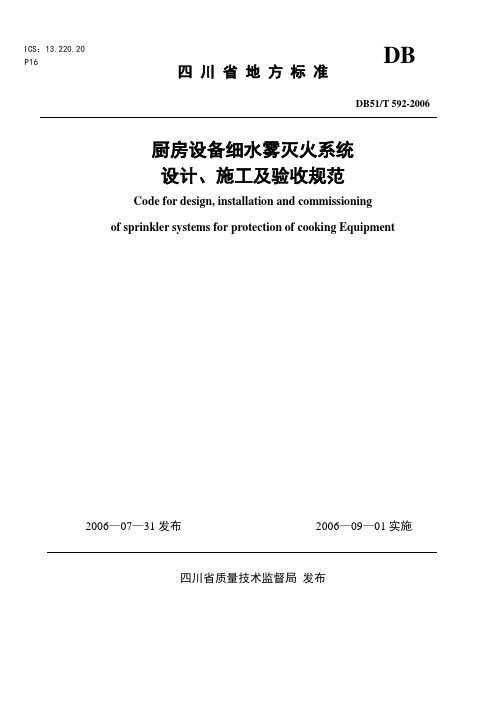

四 川 省 地 方 标 准 DB51/T 592-2006厨房设备细水雾灭火系统设计、施工及验收规范Code for design, installation and commissioningof sprinkler systems for protection of cooking Equipment2006—07—31发布 2006—09—01实施四川省质量技术监督局发布四川省地方标准厨房设备细水雾灭火系统设计、施工及验收规范Code for design, installation and commissioningof sprinkler systems for protection of cooking equipmentDB51/T 592-2006主编部门：四川省建筑设计院批准部门：四川省质量技术监督局施行日期：2006年09月01日2006成都四川省公安消防总队关于颁布《厨房设备细水雾灭火系统设计、施工及验收规范》的通知公厅消发[2006] 120号各市、州消防支队，各有关单位：近年来，厨房火灾明显呈上升势头，其中，厨房设备中烹饪部位的食用油火灾不易扑灭，复燃几率大，且集油烟装置引发的火灾隐蔽性强，扑救极其困难。

为预防和减少厨房设备火灾，保护人民生命财产安全，根据四川省质量技术监督局发布的川质监函[2006]53号《关于印发〈2006年度制、修订四川省地方标准项目计划〉的通知》的要求，由四川省建筑设计院主编的《厨房设备细水雾灭火系统设计、施工及验收规范》，经四川省质量技术监督局组织审定，批准为四川省地方标准，编号为DB51/T 592-2006，施行日期为2006年09月01日。

四川省公安消防总队二〇〇六年八月二日前言根据四川省质量技术监督局发布的川质监函[2006]53号《关于印发〈2006年度制、修订四川省地方标准项目计划〉的通知》的要求，由四川省建筑设计院负责编制本规范。

2023年细水雾灭火系统组件安装调试与检测验收细水雾灭火系统是一种新型的灭火系统，利用细小的水雾雾化成为细小的水珠，在覆盖面积大、散热迅速的情况下，可以快速灭火并避免二次燃烧。

____年细水雾灭火系统组件的安装调试与检测验收是确保系统正常运行和灭火效果的重要环节。

本文将从安装准备、组件安装调试和检测验收三个方面展开，详细介绍____年细水雾灭火系统组件的安装调试与检测验收过程。

一、安装准备在开始安装细水雾灭火系统组件之前，需要进行一系列的准备工作，确保安装顺利进行。

主要包括以下几个方面：1.安全措施：确保安装人员熟悉系统的安全操作要求和紧急情况处理程序，佩戴好相应的个人防护装备。

2.准备材料和工具：准备好系统组件的安装所需的材料和工具，包括螺丝、管件、密封胶等。

3.施工图纸和技术资料准备：根据工程图纸和技术资料，对每个组件的位置和安装方式进行了解，为后续的安装提供指导。

4.工作区域清理和布置：清理工作区域，确保无杂物和障碍物，合理布置工具和设备，提供良好的工作环境。

二、组件安装调试细水雾灭火系统的组件主要包括喷头、压力容器、管道和控制系统。

下面将详细介绍每个组件的安装调试过程。

1.喷头安装调试喷头是细水雾灭火系统的主要组件，负责将水雾喷洒到火灾现场。

在安装喷头之前，需要确定喷头的位置和喷射方向。

a.确定位置：根据工程图纸和设计要求，确定喷头的位置，保证能够覆盖火灾现场的整个区域。

b.安装固定件：在喷头位置上固定喷头固定件，确保喷头的稳定性。

c.连接管路：将喷头与管路连接，确保喷头能够正常供水。

d.调试喷射方向：根据需要，调整喷头的喷射方向，确保能够准确喷射到火灾现场。

2.压力容器安装调试压力容器是细水雾灭火系统的核心部分，存储着压缩空气和水。

在安装压力容器之前，需要进行以下步骤：a.安装支架：将压力容器的支架固定在适当的位置，确保支架的牢固和平稳。

b.安装压力容器：将压力容器放置在支架上，确保容器与支架的连接稳固。

四川省消防总队: 我们是一家星级宾馆，近期正进行宾馆厨房改造，改造方案在消防报建审核中，要求我们增设厨房自动灭火系统。

请问四川省消防总队： 1、在选择厨房自动灭火系统时应执行什么样的标准？ 2、为降低工程造价可否仅作灶台的消防保护？盼复！鸿运宾馆保卫部刘兵89631556 2007年4月29日一、在选择厨房自动灭火系统时应执行什么样的标准？应执行国家标准《建筑设计防火规范》（GB50016-2006）和四川省地方标准《厨房设备细水雾灭火系统设计、施工及验收规范》（GB51/T592－2006）。

对于其他新产品，特别是系统设备，如独立式火灾报警、漏电报警系统、大空间自动灭火系统、厨房自动灭火系统等的装置或系统，其设计、施工及验收应按照相应国家、地方、协会、企业相关产品的设计、施工及验收标准的先后次序采用实施。

在工程的设计、施工及验收时应首先采用国家标准（如《二氧化碳灭火系统设计规范》GB50129-95）；如果没有国家标准，则应采用地方标准（如四川省的《厨房设备细水雾灭火系统设计、施工及验收规范》DB51/T592-2006），再次是协会标准（如中国工程建设标准化协会标准《注氮控氧防火系统技术规程》CECS189:2005）；如果没有协会标准，而准备采用其他省市的地方标准时，该地方标准应在使用地省级公安消防总队备案通过后方可采用；如果没有国家、地方、协会标准可循，而采用企业标准时，该企业标准同样应到使用地省级公安消防总队备案通过后方可采用。

二、为降低工程造价可否仅作灶台的消防保护？根据《建筑设计防火规范》第8.5.8条：公共建筑中营业面积大于500m2的餐饮场所，其烹饪操作间的排油烟罩及烹饪部位应设置自动灭火装置……；《厨房设备细水雾灭火系统设计、施工及验收规范》也规定：集油烟罩和防火阀前的排烟管道应设置自动灭火装置。

因此只作灶台的消防保护不行，还要对集油烟罩和防火阀前的排烟管道设置厨房灭火装置。

先进细水雾灭火系统设计施工验收规范1. 引言本文档旨在规范先进细水雾灭火系统的设计、施工和验收工作，确保系统能够高效稳定地工作，并满足相关的安全标准和要求。

2. 设计要求2.1 系统设计原则- 设计应充分考虑被保护区域的特点和需求，制定合适的系统布置方案。

- 设计应满足国家和地方相关安全法规和标准的要求。

- 设计应采用先进的细水雾灭火技术，确保系统的灭火效果和安全性能。

2.2 系统设计内容- 确定被保护区域的雾化器数量和布置方案。

- 确定水源供应能力和水质要求。

- 设计灭火系统的控制和监测装置。

- 设计系统的供水管道和雾化器支管。

- 设计自动启动和手动启动装置。

- 设计系统的报警和联动装置。

3. 施工要求3.1 施工原则- 施工应按照设计要求进行，确保施工质量和安全性。

- 施工过程中应遵循相关的安全操作规范，保证作业人员的安全。

3.2 施工流程- 确定施工方案和施工计划。

- 购买和准备所需材料和设备。

- 进行现场安装和调试。

- 进行系统的漏水测试和功能测试。

- 完成系统的验收工作，确保系统符合设计要求和相关标准。

4. 验收要求4.1 验收文件- 提供系统的详细设计文件，包括设计图纸和技术说明书。

- 提供施工日志和质量检查记录。

- 提供系统的漏水测试和功能测试记录。

4.2 验收内容- 对系统的布置、管道连接、设备安装等进行检查。

- 进行系统的漏水测试和功能测试。

- 检查系统的控制和监测装置是否正常工作。

- 检查系统的报警和联动装置是否正常工作。

4.3 验收结果- 验收合格：系统的设计、施工和功能满足要求，符合相关标准。

- 验收不合格：系统存在设计或施工缺陷，需要进行修正和改进。

5. 总结本文档对先进细水雾灭火系统的设计、施工和验收规范进行了详细介绍，确保系统可以高效稳定地工作，并符合相关的安全标准和要求。

在实际操作过程中，应严格按照规范要求进行设计、施工和验收，确保系统的可靠性和安全性。

细水雾灭火系统组件安装调试与检测验收细水雾灭火系统是一种采用雾化喷头将水喷雾化形成细小水雾来进行灭火的系统。

它具有灭火效果好、不会对设备和人员造成伤害、环境友好等优点，因此在某些特殊场所被广泛应用。

而对于细水雾灭火系统的组件的安装调试与检测验收，是确保该系统能够正常工作的关键环节。

一、细水雾灭火系统组件安装调试1. 喷头安装：喷头是细水雾灭火系统的核心组件，其安装要求准确、均匀。

首先，根据设计要求确定喷头的数量和位置，并在安装位置预留好穿墙孔。

然后在喷头底部涂上硅胶密封胶，并用螺栓将喷头固定在墙面上。

最后，在各个喷头之间用管道进行连接，并将管道紧固。

2. 冷却器安装：冷却器的作用是将进入系统的水进行降温，以提高喷出的水雾效果。

冷却器的位置选在系统入口处，通常为水泵出口管道附近。

冷却器可以直接固定在墙面上，也可以使用支架进行支撑。

3. 水泵安装：水泵是细水雾灭火系统的核心设备，保证系统能够正常供水。

选定水泵的位置后，需要进行电气接线和管道连接。

在电气接线方面，应依据水泵的电气图纸进行操作。

而在管道连接方面，应使用合适的管件和密封胶进行连接，确保不发生泄漏。

4. 控制阀安装：控制阀用于控制系统的开关，一般设置在系统水源附近。

控制阀的安装需要参照图纸进行操作，确定阀门的位置和方向。

安装时，需要将控制阀紧固在地面上，并与水源管道进行连接。

5. 控制面板安装：控制面板用于控制整个系统的运行，一般安装在离水泵近的控制室内。

首先，根据电气图纸连接控制面板的电源和各个设备。

然后，将控制面板固定在控制室内的适当位置，并安装相应的按钮和指示灯。

二、细水雾灭火系统组件的检测验收1. 喷头检测验收：喷头是细水雾灭火系统的关键组件之一，需要进行喷雾均匀性、喷射方向和喷射距离等方面的检测。

在喷头安装完成后，通过实际测试，观察喷头的工作情况，确保喷头能够均匀地喷出细水雾并达到预期的喷射距离。

2. 冷却器检测验收：冷却器是细水雾灭火系统中的重要组件，用于降低进入系统的水的温度。
