分解炉频繁结皮原因分析及处理-中国水泥技术网2009-5-23 作者: 瞿学坤刘飞姚公放，义煤集团水泥公司,河南渑池472411我公司5000t／d生产线于2006年6月26日投料试生产，其中分解炉采用喷—旋结合形成复合流场的炉型。
投产后，分解炉频繁结皮严重影响生产。
1 结皮情况每次结皮均在分解炉的4根三风道燃烧器周围并向分解炉锥体延伸，向上可到分解炉直段都有结皮，严重影响窑风入炉，造成分解炉燃烧器出口堵塞，分解炉多处发生过红炉，甚至造成窑系统无法运行而停产。
由于分解炉结皮严重造成停窑清理6次，每次清理费时费力，安全性极差，最长的一次清理用了5d。
窑运转率极低，最长的运转1个半月左右，最短的只有10d。
2原因分析该生产线最初设计使用长焰煤和贫瘦煤搭配的燃料，分解炉锥体上对称分布着4根法国皮拉德公司产的三风道燃烧器，用来强化煤粉在分解炉内的燃烧。
正式生产时考虑整个系统的适应能力，生产用原煤是陕西神木产优质烟煤，挥发分在25％～30％，与最初设计差别较大。
因燃烧器与下料点位置相距较远，煤粉燃烧放出的热能不能迅速被物料吸收，在炉锥体较小的空间形成局部高温造成结皮，甚至红炉；其次就是系统处于试生产，各种设备、电气故障多，开停窑次数较多，加上中控操作水平不熟练，导致分解炉温度波动大产生结皮。
3第一次改造及预防措施3．1 改造方案1)取消4号燃烧器(即三次风入炉口右侧第一根)，改为3根燃烧器供煤；3根燃烧器位置均向上提高1m；旋转角度由原来的20°改为0°；水平夹角由原来的30°改为10°；3根燃烧器与分解炉的中心的定位角度不变；燃烧器头部伸出炉浇注料表面300mm(改造示意见图1)。
图1 分解炉改造示意2)C4下料管撒料盒位置不变，用浇注料在撒料盒板体上浇注一个斜坡，即改现有板体与水平夹角15°为30°。
3．2 预防措施1)关小三次风，加强分解炉的喷腾效应。
分解炉结皮原因的分析及处理我公司分解炉于2004年8月20日至9月底期间，结皮严重并且掉结皮堵三次风管多次，造成窑热工制度不稳、投料低、能耗高，甚至造成停窑事故的发生，严重影响生产。
现将前一阶段出现的分解炉结皮问题作一简要分析，供同行参考。
1 、炉型及工艺特性：我公司分解炉的炉型属于史密斯公司的SLC-S型，根据SLC型分解炉的流场分布来看，其基本上属于喷射流，并且喷射流的基本特征：轴向风速大，切向和径向风速很小，并且随着与炉体中心线距离的增大，轴向风速逐步降低，特别分解炉下锥体部位，在锥体边缘位置轴向风速锐减。
由于轴向风速的变化，在炉体内部形成紊乱的流场结构并存在立涡，一方面也造成物料分布产生区域性不均匀（立涡区），同样也造成燃料在喷射燃烧的同时形成涡旋。
2 、结皮及分解炉检查情况：2004年8月20日至9月底期间，分解炉频繁出现结皮并脱落，多次检查均发现分解炉下锥体部位周围结皮，严重时撒料箱位置的结皮已和扬料板持平，喷煤管两侧结皮厚达30~50cm。
根据塌落的结皮及入炉检查，结皮外观属多孔状熔渣，其间夹裹松散粉状料粉形成大块，在炉内检查时发现结皮松散、易脱落。
3 、结皮原因分析：根据结皮与物料成分分析情况表明，结皮主要是由煤灰渣溶解其他物料而形成的大块。
我厂分解炉下锥体结皮的分布情况及结皮形成时各物料成分、理化性能情况表明，我厂结皮及其形成具以下特征：3.1结皮产生主要由煤灰渣溶解其他物料而形成的大块。
3.2 结皮产生时分解炉锥体部位物料分布较为均匀，但喷煤管处偏厚一些，且结皮速较快。
3.3 结皮产生期间燃煤的焦渣特性值均在5以上，且入窑煤灰分均在38~43%，发热量小于5000千卡/千克.煤。
3.4 分解炉出口负压升高500~600Pa，出口温度由850~890ºC升高到950~1000ºC；分解炉锥部温度由于结皮包裹而下降，锥部压力下降。
根据以上特征各种物料分析表（1~4）及分解炉运行现象，可以充分说明我厂分解炉锥体部位结皮的原因如下：我厂的燃煤灰分较高，发热量较低，挥发分较正常，煤在分解炉内燃烧属辉焰燃烧，从外观观察火焰浊红。

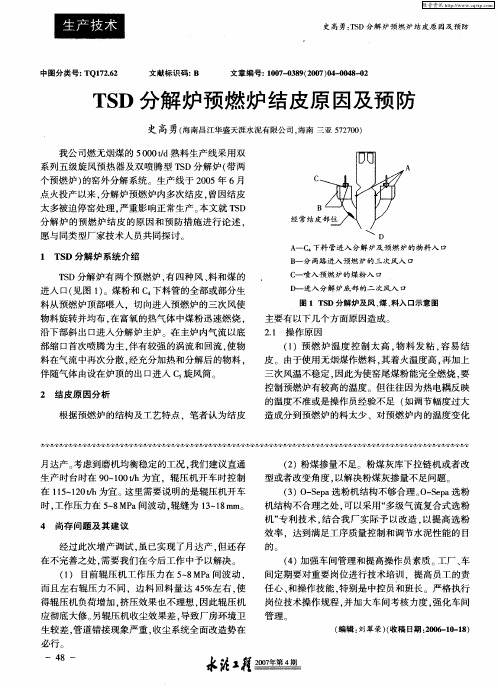

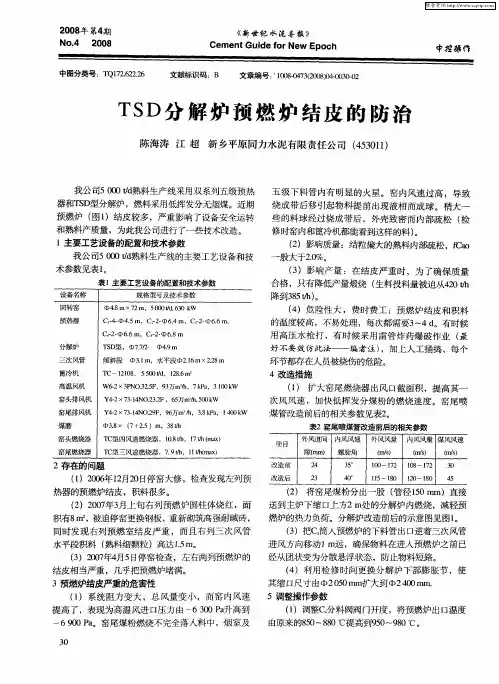

TSD分解炉预燃炉结皮原因及预防我公司燃无烟煤的5000 t／d熟料生产线采用双系列五级旋风预热器及双喷腾型TSD分解炉（带两个预燃炉）的窑外分解系统。
生产线于2005年6月点火投产以来，分解炉预燃炉内多次结皮，曾因结皮太多被迫停窑处理，严重影响正常生产。
本文就TSD分解炉的预燃炉结皮的原因和预防措施进行论述，愿与同类型厂家技术人员共同探讨。
1 TSD分解炉系统介绍TSD分解炉有两个预燃炉，有四种风、料和煤的进入口（见图1）。
煤粉和C4下料管的全部或部分生料从预燃炉顶部喂入，切向进入预燃炉的三次风使物料旋转并均布，在富氧的热气体中煤粉迅速燃烧,沿下部斜出口进入分解炉主炉。
在主炉内气流以底部缩口首次喷腾为主．伴有较强的涡流和回流．使物料在气流中再次分散，经充分加热和分解后的物料,伴随气体由设在炉顶的出口进入C5旋风筒。
图1 TSD分解炉及风、煤、料入口示意图2 结皮原因分析根据预燃炉的结构及工艺特点，笔者认为结皮主要有以下几个方面原因造成。
2.1 操作原因（1）预燃炉温度控制太高，物料发粘，容易结皮。
由于使用无烟煤作燃料，其着火温度高，再加上三次风温不稳定，因此为使窑尾煤粉能完全燃烧，要控制预燃炉有较高的温度。
但往往因为热电耦反映的温度不准或是操作员经验不足（如调节幅度过大造成分到预燃炉的料太少、对预燃炉内的温度变化预知不敏感）等原因，使预燃炉温度过高而导致物料提前出现液相而造成结皮（结皮部位见图1）。
（2）入预燃炉三次风量不足。
预燃炉是蜗壳旋流进风，三次风从切向进入，形成高速旋转气流逐渐向下推进物料。
如果风量小，则风速低，形不成旋流，或是旋流速度低而中途短路，那预燃炉就差不多是沉降室，容易在边壁、拐角积料甚至结皮。
我们在预燃炉中部检查孔处就经常能发现疏松结皮，而且有10 cm左右厚，应该就是风量不足造成的。
如果旋流风速很大，风是贴着边壁走的，足可以“飞砂走石”，不会在中部直筒部分形成结皮。
影响三次风量的因素除三次风门开度外，还有就是三次风管内的积灰量，积灰太多阻力变大，通风量就会减小。
预热器和分解炉结皮的分析及处理2010.No.12我公司2500t/d 生产线于2008年8月24日点火试生产。
采用喷、旋结合的CDC 分解炉，炉内采用2个皮拉德多通道型燃烧器。
投产后，预热器、分解炉及炉缩口结皮严重，使系统通风量减小，造成窑内产生还原气氛和煤粉不完全燃烧现象。
采取常规措施后，没有解决问题。
从投产到2009年5月底，共有23次分解炉严重结皮导致被迫停窑处理的事故，最长的一次清理用了3天，最短的也有1天，窑运转率极低，最长运转周期在半个月左右，严重影响了熟料产质量，熟料fCaO 含量的平均值在2.0%左右，3d 抗压强度仅23～25MPa 。
针对上述情况，我公司于2009年5月底进行了一系列的调整和技改。
1原因分析及处理措施1.1分解炉设计问题分解炉设计时两个燃烧器在下锥体呈对称布置，与撒料盒垂直，与水平方向呈30°夹角向下插入分解炉，燃烧器头部伸出浇注料400mm ，三次风与分解炉圆周切线呈20°夹角进入分解炉，如图1a 所示。
预热器和分解炉结皮的分析及处理陈德谦，周振山（攀枝花钢城集团瑞丰水泥有限公司，四川攀枝花617016）中图分类号：TQ172.622.26文献标识码：B文章编号：1002－9877（2010）12-0030-02图1分解炉技改示意在试生产阶段，分解炉下锥体结皮严重，经取样分析，结皮物结构致密，明显为高温熔融结皮，有时还夹杂有生料粉。
这种现象表明分解炉内风料混合不均匀，物料有局部沉淀现象，结皮料化学分析见表1，其硫碱比在0.7～0.8之间，在一个恰当的范围内，说明原料硫碱比不是导致结皮的主要原因。
表1结皮料化学分析及硫碱比30--2010.No.12时间熟料标准煤耗/（kg/t)熟料电耗/（kWh/t ）技改前（2009年1～5月加权平均值）150.77102.12技改后（2009年6～12月加权平均值）137.0293.30经综合分析认为，结皮的主要原因是分解炉设计不当，主要表现在以下三方面：1）燃烧器布置不当燃烧器位置过于靠下，距离C 4下料口太远，燃烧产生的高温气体不能迅速与物料混合，产生局部高温，导致结皮。
分解炉频繁结皮原因分析及处理-中国水泥技术网2009-5-23 作者: 瞿学坤刘飞姚公放，义煤集团水泥公司,河南渑池472411我公司5000t／d生产线于2006年6月26日投料试生产，其中分解炉采用喷—旋结合形成复合流场的炉型。
投产后，分解炉频繁结皮严重影响生产。
1 结皮情况每次结皮均在分解炉的4根三风道燃烧器周围并向分解炉锥体延伸，向上可到分解炉直段都有结皮，严重影响窑风入炉，造成分解炉燃烧器出口堵塞，分解炉多处发生过红炉，甚至造成窑系统无法运行而停产。
由于分解炉结皮严重造成停窑清理6次，每次清理费时费力，安全性极差，最长的一次清理用了5d。
窑运转率极低，最长的运转1个半月左右，最短的只有10d。
2原因分析该生产线最初设计使用长焰煤和贫瘦煤搭配的燃料，分解炉锥体上对称分布着4根法国皮拉德公司产的三风道燃烧器，用来强化煤粉在分解炉内的燃烧。
正式生产时考虑整个系统的适应能力，生产用原煤是陕西神木产优质烟煤，挥发分在25％～30％，与最初设计差别较大。
因燃烧器与下料点位置相距较远，煤粉燃烧放出的热能不能迅速被物料吸收，在炉锥体较小的空间形成局部高温造成结皮，甚至红炉；其次就是系统处于试生产，各种设备、电气故障多，开停窑次数较多，加上中控操作水平不熟练，导致分解炉温度波动大产生结皮。
3第一次改造及预防措施3．1 改造方案1)取消4号燃烧器(即三次风入炉口右侧第一根)，改为3根燃烧器供煤；3根燃烧器位置均向上提高1m；旋转角度由原来的20°改为0°；水平夹角由原来的30°改为10°；3根燃烧器与分解炉的中心的定位角度不变；燃烧器头部伸出炉浇注料表面300mm(改造示意见图1)。
图1 分解炉改造示意2)C4下料管撒料盒位置不变，用浇注料在撒料盒板体上浇注一个斜坡，即改现有板体与水平夹角15°为30°。
3．2 预防措施1)关小三次风，加强分解炉的喷腾效应。
分解炉缩口结皮的原因分析解决措施0 前言河南新乡平原同力水泥有限责任公司(以下简称“我公司”)第一条5000t／d水泥熟料生产线于2005年4月上旬建成投产运行。
2006年4月该生产线分解炉缩口结皮严重，使系统通风量减小，造成窑内产生还原气氛和煤粉不完全。
采用加大拉风后，则增大了高温风机的电耗，且把烧成带向窑尾移动，导致熟料提前成球而结粒偏大，黄心料、欠烧料较多。
据统计，此时熟料叫w(f-CaO)值平均在2.0％左右，28 d强度约降低5 MPa，严重影响了熟料产质量。
采取相应措施后，分解炉缩口结皮很少，熟料产量大幅度提高、质量明显好转。
1 分解炉缩口结皮原因分析1．1煤质的影响我公司原煤采用低挥发分无烟煤(煤的工业分析见表1)。
原煤的供应商较多(少时有3家，最多时有7～8家)。
为了降低成本，允许供应商在满足我公司原煤各项质量指标要求的前提条件下对原煤进行搭配调整。
但在经济利益的驱动下，有的供应商会掺加一些价格低廉的高硫煤。
虽然进厂混合煤全硫含量(质量分数)控制都小于1．5％，但混合煤可能是由含硫量差别不大的三种煤组成，也可能是由低含硫量煤 [w(Sbad)=0．3％～0．5％]与高含硫量煤[w(Sbad) =3．5％～4.0％]与其他煤按比例混合而成，这在煤的工业分析中是难以分析清楚的。
若是后者且均化措施又不到位，那高硫煤时，在无旁路放风的情况下，在硫和碱反应达到平衡后还有过剩，过剩的硫会在分解炉缩口形成致密的结皮。
表1 煤粉工业分析Mad/% Vad/% Aad/% Sbad/% Qnet,ad/(kJ�6�1kg-1)1.38 10.57 30.71 1.91 23452.68另外，煤粉细度偏粗也是造成分解炉缩口结皮的原因之一。
因对正常运行中的回转窑来说，在温度和系统通风量基本稳定的情况下，煤粉的速度与煤粉的挥发分、灰分、水分含量和细度有关。
在选定矿点原煤后，煤粉的挥发分、灰分和水分含量基本固定，则煤粉细度成为满足特定工艺的关键参数。
