（二）、分解炉的工作原理与结构概述分解炉是把生料粉分散悬浮在气流中，使燃料燃烧和碳酸钙分解过程在很短时间(一般1．5～3秒)内发生的装置，是一种高效率的直接燃烧式固相一气相热交换装置。
在分解炉内，由于燃料的燃烧是在激烈的紊流状态下与物料的吸热反应同时进行，燃料的细小颗粒呈一面浮游，一面燃烧，使整个炉内几乎都变成了燃烧区。
所以不能形成可见辉焰，而是处于820～900℃低温无焰燃烧的状态。
水泥烧成过程大致可分为两个阶段：石灰质原料约在900℃时进行分解反应(吸热)；在1200～1450℃时进行水泥化合物生成反应(放热、部分熔融)。
根据理论计算，当物料由750℃升高到850℃，分解率由原来的25％提高到85～90％时。
每千克熟料尚须1670千焦的热量。
因此，全燃料的60％左右用于分解炉的燃烧，40％用在窑内燃烧。
近几年来窑外分解技术发展很快，虽然分解炉的结构型式和工作原理不尽相同，它们各有自己的特点，但是从入窑碳酸钙分解率来看，都不相上下，一般都达到85％以上。
由此看来，分解炉的结构型式对于入窑生料碳酸钙分解率的影响是不太大的。
关键在于燃料在生料浓度很高的分解炉内能稳定、完全燃烧，炉内温度分布均匀，并使碳酸钙分解在很短时间内完成。
我国某厂烧煤分解炉的结构示意图3—18。
分解炉由预燃室和炉体两部分组成，预燃室主要起预燃和散料作用，炉体主要起燃料燃烧和碳酸钙分解作用。
在钢板壳体内壁镶砌耐火砖。
由冷却机来的二次空气分成两路进入预燃室。
三级旋风筒下来的预热料，由二次空气从预燃室柱体的中上部带入预燃室。
约四分之一的分解炉用煤粉，从预燃室顶部由少量二次空气带入并着火燃烧，约四分之三左右的煤粉在分解炉锥体的上部位置喂入，以此来提高和调整分解炉的温度，使整个炉内温度分布趋于均匀，担任分解碳酸钙的主力作用。
炉体内的煤粉颗粒，虽被大量的惰性气体CO2和N2所包围，减少了与O2接触的机会，煤粉的燃烧速度就会减慢。
但由于进入预燃室的煤粉不受生料粉的影响，而且在纯空气中燃烧，形成引燃火焰，起到火种的作用，使预燃室出口处有明火存在，对煤粉起着强制着火作用。
分解炉的工作原理
分解炉是一种用于分解化学物质的设备，其工作原理基于高温和氧化条件下的热分解反应。
以下是分解炉的工作原理的详细说明：
1. 高温环境：分解炉内部设置了加热器，通过加热器提供高温环境。
高温是分解炉正常工作的基础，因为热分解反应需要足够高的温度才能进行。
2. 封闭空气供应：分解炉通常通过控制进气与出气的比例来控制内部气氛。
在分解炉工作期间，炉内通常会为了确保准确的反应条件而采用封闭空气供应系统，这有助于控制内炉气氛，以实现所需的分解反应。
3. 热分解反应：被投入到分解炉中的化学物质在高温环境中发生热分解反应。
热分解是一种化学反应，通过加热将化学物质分解成更简单的化学物质，通常伴随着生成气体、废渣或其他分解产物的释放。
4. 控制系统：分解炉通常配备有针对炉内温度、进气和出气流量、反应时间等参数的控制系统。
控制系统可以根据需要调整和维持适当的反应条件，以确保分解反应的效果和质量。
5. 产物收集和处理：分解炉将化学物质分解后，产生的气体、废渣或其他产物需要被收集和处理。
根据分解炉运行的具体需求，将副产物进行回收或进一步处理，以便达到生产要求或环保要求。
总结：分解炉通过提供高温和氧化条件，将化学物质加热至分解温度，然后进行热分解反应。
通过控制进气、出气、温度等参数，实现对分解反应的控制。
产物需要被收集和处理，以完成整个分解炉的工作过程。

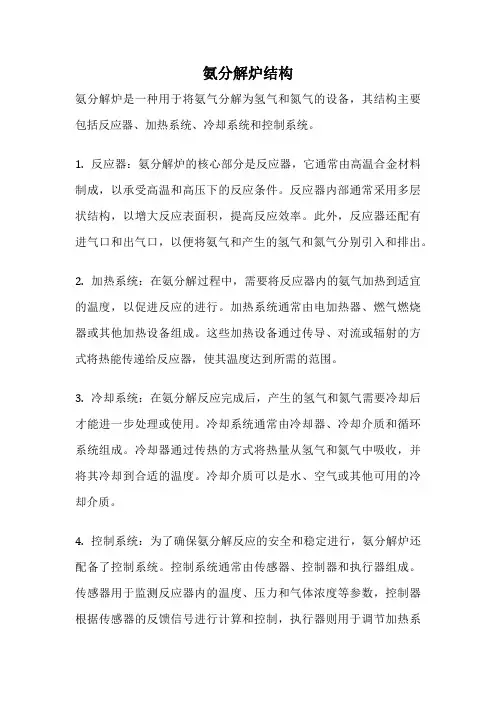

氨分解炉结构氨分解炉是一种用于将氨气分解为氢气和氮气的设备，其结构主要包括反应器、加热系统、冷却系统和控制系统。
1. 反应器：氨分解炉的核心部分是反应器，它通常由高温合金材料制成，以承受高温和高压下的反应条件。
反应器内部通常采用多层状结构，以增大反应表面积，提高反应效率。
此外，反应器还配有进气口和出气口，以便将氨气和产生的氢气和氮气分别引入和排出。
2. 加热系统：在氨分解过程中，需要将反应器内的氨气加热到适宜的温度，以促进反应的进行。
加热系统通常由电加热器、燃气燃烧器或其他加热设备组成。
这些加热设备通过传导、对流或辐射的方式将热能传递给反应器，使其温度达到所需的范围。
3. 冷却系统：在氨分解反应完成后，产生的氢气和氮气需要冷却后才能进一步处理或使用。
冷却系统通常由冷却器、冷却介质和循环系统组成。
冷却器通过传热的方式将热量从氢气和氮气中吸收，并将其冷却到合适的温度。
冷却介质可以是水、空气或其他可用的冷却介质。
4. 控制系统：为了确保氨分解反应的安全和稳定进行，氨分解炉还配备了控制系统。
控制系统通常由传感器、控制器和执行器组成。
传感器用于监测反应器内的温度、压力和气体浓度等参数，控制器根据传感器的反馈信号进行计算和控制，执行器则用于调节加热系统和冷却系统的工作状态，以保持反应器内的条件在安全范围内。
氨分解炉是一种用于将氨气分解为氢气和氮气的设备，其结构包括反应器、加热系统、冷却系统和控制系统。
这些组成部分密切配合，共同完成氨分解反应，并确保反应的安全和稳定进行。
通过合理的设计和优化，氨分解炉能够高效地将氨气转化为有用的氢气和氮气，为工业生产和能源利用提供了重要的支持。
氨分解炉的工作原理
氨分解炉是一种用于生产氢气的重要设备，其工作原理主要是利用催化剂将氨
气分解成氢气和氮气。
在工业生产中，氢气被广泛应用于石油加工、化肥生产、电力工业等领域。
因此，了解氨分解炉的工作原理对于相关行业的工程师和技术人员至关重要。
氨分解炉的工作原理可以分为以下几个步骤：
首先，氨气进入分解炉后，经过预热后进入反应器。
在反应器内，氨气与催化
剂发生反应，分解成氢气和氮气。
这个过程是一个放热反应，需要一定的温度来促进反应的进行。
其次，催化剂在反应过程中起着至关重要的作用。
通常情况下，氨分解炉所使
用的催化剂主要是金属催化剂，如铑、铂、镍等。
这些催化剂能够提高氨气的分解速率，降低反应的活化能，从而促进反应的进行。
随后，分解后的氢气和氮气混合气体通过冷却装置进行冷却，并进入分离装置
进行分离。
在分离装置中，氢气和氮气被分离出来，分别用于不同的工业生产过程。
最后，分解炉在工作过程中需要不断地补充新的氨气，并及时清除反应产物，
保持反应的持续进行。
同时，还需要对反应温度、压力等参数进行实时监控和调节，以确保反应的稳定进行。
总的来说，氨分解炉的工作原理是利用催化剂将氨气分解成氢气和氮气的过程。
这个过程涉及到多个步骤，包括氨气的分解、催化剂的作用、分离和冷却等。
了解氨分解炉的工作原理对于提高生产效率、保障安全生产具有重要意义，也有助于相关行业的技术人员更好地进行设备维护和故障排除。

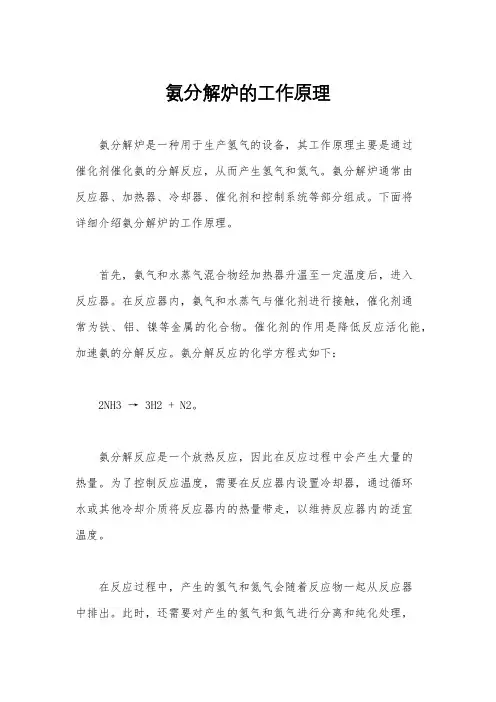

氨分解炉的工作原理
氨分解炉是一种用于生产氢气的设备，其工作原理主要是通过
催化剂催化氨的分解反应，从而产生氢气和氮气。
氨分解炉通常由
反应器、加热器、冷却器、催化剂和控制系统等部分组成。
下面将
详细介绍氨分解炉的工作原理。
首先，氨气和水蒸气混合物经加热器升温至一定温度后，进入
反应器。
在反应器内，氨气和水蒸气与催化剂进行接触，催化剂通
常为铁、铝、镍等金属的化合物。
催化剂的作用是降低反应活化能，加速氨的分解反应。
氨分解反应的化学方程式如下：
2NH3 → 3H2 + N2。
氨分解反应是一个放热反应，因此在反应过程中会产生大量的
热量。
为了控制反应温度，需要在反应器内设置冷却器，通过循环
水或其他冷却介质将反应器内的热量带走，以维持反应器内的适宜
温度。
在反应过程中，产生的氢气和氮气会随着反应物一起从反应器
中排出。
此时，还需要对产生的氢气和氮气进行分离和纯化处理，
以获得高纯度的氢气产品。
控制系统在氨分解炉中起着至关重要的作用。
控制系统可以监测和调节反应器内的温度、压力、氨气和水蒸气的流量等参数，以确保反应过程的稳定和安全。
同时，控制系统还可以对产生的氢气和氮气进行分离和纯化处理，以获得高纯度的氢气产品。
总的来说，氨分解炉的工作原理是利用催化剂催化氨的分解反应，产生氢气和氮气。
在反应过程中需要控制温度、压力等参数，并对产生的氢气和氮气进行分离和纯化处理，以获得高纯度的氢气产品。
这种工作原理使得氨分解炉成为一种重要的氢气生产设备，被广泛应用于化工、石化、电力等领域。
氨分解炉的工作原理
氨分解炉是一种用于将氨气（NH3）分解为氢气（H2）和氮
气（N2）的装置。
其工作原理基于氨气在高温下的热分解反应，反应方程式如下：
2NH3 → 3H2 + N2
具体的工作过程如下：
1. 氨气进入分解炉：氨气通常由外部供应源输送到分解炉中。
进入分解炉的氨气需要经过预处理，如除去杂质或调整温度和压力等。
2. 加热至高温：进入分解炉的氨气被加热至高温状态，通常在600-900摄氏度之间。
加热的目的是为了提供足够的能量以促
使氨气的分子间键断裂。
3. 分解反应发生：在高温下，氨气分子发生热分解反应，分子间键断裂，生成氢气和氮气。
这是一个放热反应，因此释放大量的热量。
4. 氢气和氮气分离：反应生成的氢气和氮气需要被分离和收集。
通常使用分离器来完成氢气和氮气的分离，因为它们在物理性质上有明显的差异。
5. 尾气处理：分解炉的尾气可能还含有未完全分解的氨气、氨气的衍生物、水蒸气和其他杂质。
这些尾气需要经过处理，如
冷凝、吸收、过滤等去除杂质，以保证对环境的排放符合相应的标准。
总的来说，氨分解炉通过加热氨气至高温，触发氨气的热分解反应，最终产生氢气和氮气。
该分解过程需要严格控制温度、压力和物料输送等参数，以确保高效、安全地进行分解反应。

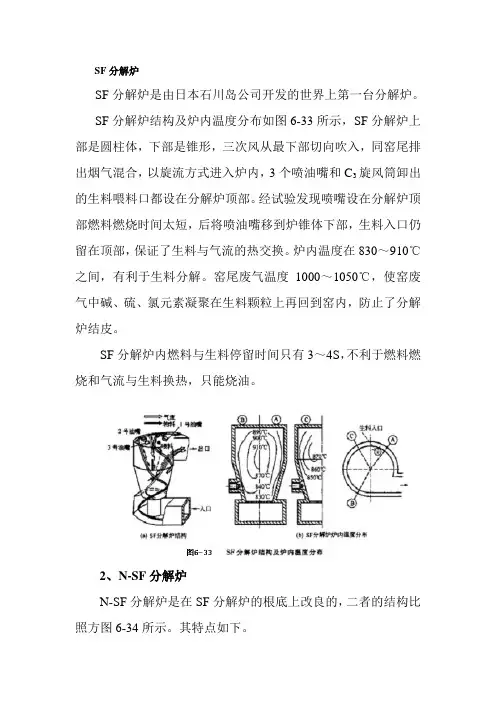

SF分解炉SF分解炉是由日本石川岛公司开发的世界上第一台分解炉。
SF分解炉结构及炉内温度分布如图6-33所示，SF分解炉上部是圆柱体，下部是锥形，三次风从最下部切向吹入，同窑尾排出烟气混合，以旋流方式进入炉内，3个喷油嘴和C3旋风筒卸出的生料喂料口都设在分解炉顶部。
经试验发现喷嘴设在分解炉顶部燃料燃烧时间太短，后将喷油嘴移到炉锥体下部，生料入口仍留在顶部，保证了生料与气流的热交换。
炉内温度在830～910℃之间，有利于生料分解。
窑尾废气温度1000～1050℃，使窑废气中碱、硫、氯元素凝聚在生料颗粒上再回到窑内，防止了分解炉结皮。
SF分解炉内燃料与生料停留时间只有3～4S，不利于燃料燃烧和气流与生料换热，只能烧油。
2、N-SF分解炉N-SF分解炉是在SF分解炉的根底上改良的，二者的结构比照方图6-34所示。
其特点如下。
1将SF分解炉燃烧喷嘴由炉顶移动到旋流室顶部，以一定角度向下吹，使喷出煤粉直接喷入三次风中，由于三次风含氧浓度比SF分解炉中混合气体高，同时不含生料粉，故点火容易且燃烧稳定。
着火煤粉进入炉内继续燃烧，为保证煤粉燃烧完全，要求增大煤粉在炉内停留时间，增加了炉高度，提高了炉有效容积。
2将SF分解炉顶喂料口下移，由C3筒卸出的生料通过分料阀分成两局部，一局部到窑尾上升烟道内，以降低窑尾废气温度，使废气中碱硫氯元素凝聚在生料颗粒上再回到窑内，减少在烟道内结皮。
这局部物料不能喂入过多，否那么也会结皮堵塞烟道。
大局部生料喂入炉锥体下部。
由于生料下料口下移及N-SF分解炉加高延长了生料在炉内停留时间达12～13s，有利于气料间热交换，使入窑生料分解率提高到90％以上。
3取消SF分解炉窑尾上升烟道中设置平衡窑内和三次风管内压力的缩口，在烟道内加生料可以消耗局部动能，适当控制三次风管进分解炉闸门，可取得窑与分解炉之间的压力平衡。
取消缩口不会因为缩口结皮引起堵塞，同时在烟道四壁设置捅料孔，定期用压缩空气去除四壁的结皮。

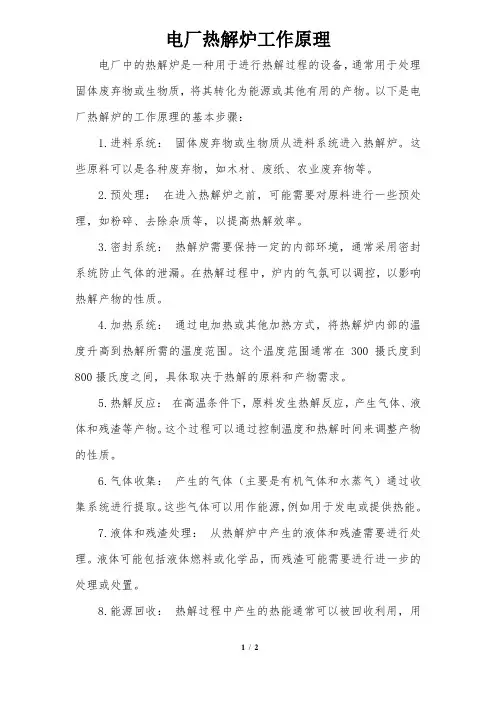

电厂热解炉工作原理
电厂中的热解炉是一种用于进行热解过程的设备，通常用于处理固体废弃物或生物质，将其转化为能源或其他有用的产物。
以下是电厂热解炉的工作原理的基本步骤：
1.进料系统： 固体废弃物或生物质从进料系统进入热解炉。
这些原料可以是各种废弃物，如木材、废纸、农业废弃物等。
2.预处理： 在进入热解炉之前，可能需要对原料进行一些预处理，如粉碎、去除杂质等，以提高热解效率。
3.密封系统： 热解炉需要保持一定的内部环境，通常采用密封系统防止气体的泄漏。
在热解过程中，炉内的气氛可以调控，以影响热解产物的性质。
4.加热系统： 通过电加热或其他加热方式，将热解炉内部的温度升高到热解所需的温度范围。
这个温度范围通常在300摄氏度到800摄氏度之间，具体取决于热解的原料和产物需求。
5.热解反应： 在高温条件下，原料发生热解反应，产生气体、液体和残渣等产物。
这个过程可以通过控制温度和热解时间来调整产物的性质。
6.气体收集： 产生的气体（主要是有机气体和水蒸气）通过收集系统进行提取。
这些气体可以用作能源，例如用于发电或提供热能。
7.液体和残渣处理： 从热解炉中产生的液体和残渣需要进行处理。
液体可能包括液体燃料或化学品，而残渣可能需要进行进一步的处理或处置。
8.能源回收： 热解过程中产生的热能通常可以被回收利用，用
于加热进料或提供电力。
总体而言，电厂热解炉通过高温处理原料，使其发生热解反应，产生有用的产物，如气体、液体燃料和残渣。
这种技术有助于废弃物处理和能源回收。

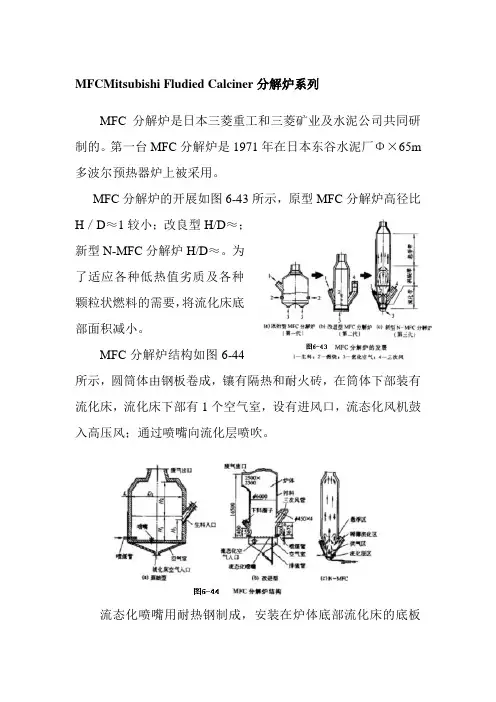

MFCMitsubishi Fludied Calciner分解炉系列MFC分解炉是日本三菱重工和三菱矿业及水泥公司共同研制的。
第一台MFC分解炉是1971年在日本东谷水泥厂Φ×65m 多波尔预热器炉上被采用。
MFC分解炉的开展如图6-43所示，原型MFC分解炉高径比H／D≈1较小；改良型H/D≈；新型N-MFC分解炉H/D≈。
为了适应各种低热值劣质及各种颗粒状燃料的需要，将流化床底部面积减小。
MFC分解炉结构如图6-44所示，圆筒体由钢板卷成，镶有隔热和耐火砖，在筒体下部装有流化床，流化床下部有1个空气室，设有进风口，流态化风机鼓入高压风；通过喷嘴向流化层喷吹。
流态化喷嘴用耐热钢制成，安装在炉体底部流化床的底板上，喷嘴间距202122021。
流化床的底板及钢管用普通钢材制造，耐热钢喷嘴点焊在钢管上，底板上浇注耐火浇注料，只把喷嘴露出来。
流化床设有排渣管道，用于排除预热器及分解炉耐火材料剥落的碎块以及三次空气带来的大颗粒熟料。
1、原型MFC分解炉MFC炉工作原理：被预热的生料，从自下而上数第二级旋风筒进入分解炉内，由篦冷机抽吸的热空气一局部降温到350℃以下，经高压鼓风机及流态化喷嘴至流化床底部；大局部进入炉内流化床的上部；燃烧后的烟气由炉上部进入最低一级旋风筒，即第一级旋风筒。
燃料喂入流化床内，与生料混合并进行裂解，随后进入流化床上部的自由空间，在篦冷机来的三次空气作用下继续燃烧。
炉内过剩空气系数一般在～范围内，由炉内出来的尚未燃烧的可燃成分，经斜烟道同窑尾出来的烟气混合，在上升烟道及最低级旋风简内继续燃烧，并用于生料分解。
炉温在800～850℃之间，温差在±10℃之内，煅烧稳定，没有局部高温，不易发生黏结故障。
炉断面热负荷最高可达×106 J／m2·h。
由于流化床的鼓风压力在10～152。
由于燃料在炉内滞留时间较长，适合于使用各种低热值及颗粒状燃料。
MFC分解炉经使用后发现炉底流化床面积很大，通过流化床最低风速要控在／s以上，造成流化空气和三次空气比高于3:7，故一方面使通过的三次空气回收热量减少，造成整个分解窑系统热耗增高；另一方面由于流化床面积大，形成稳定流化层厚度很难，使炉内煅烧条件恶化。

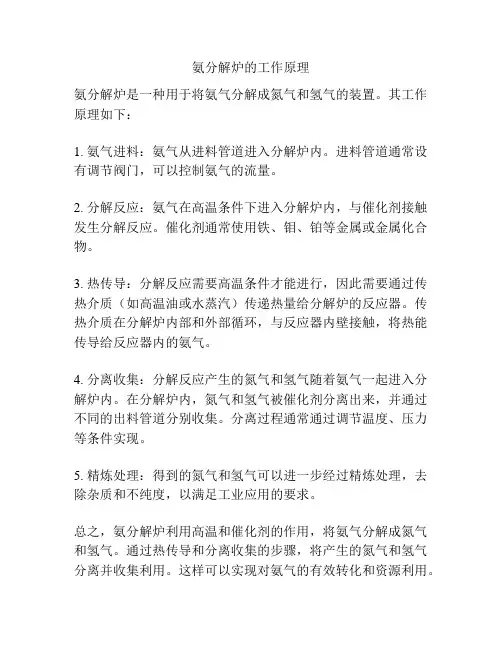

氨分解炉的工作原理
氨分解炉是一种用于将氨气分解成氮气和氢气的装置。
其工作原理如下：
1. 氨气进料：氨气从进料管道进入分解炉内。
进料管道通常设有调节阀门，可以控制氨气的流量。
2. 分解反应：氨气在高温条件下进入分解炉内，与催化剂接触发生分解反应。
催化剂通常使用铁、钼、铂等金属或金属化合物。
3. 热传导：分解反应需要高温条件才能进行，因此需要通过传热介质（如高温油或水蒸汽）传递热量给分解炉的反应器。
传热介质在分解炉内部和外部循环，与反应器内壁接触，将热能传导给反应器内的氨气。
4. 分离收集：分解反应产生的氮气和氢气随着氨气一起进入分解炉内。
在分解炉内，氮气和氢气被催化剂分离出来，并通过不同的出料管道分别收集。
分离过程通常通过调节温度、压力等条件实现。
5. 精炼处理：得到的氮气和氢气可以进一步经过精炼处理，去除杂质和不纯度，以满足工业应用的要求。
总之，氨分解炉利用高温和催化剂的作用，将氨气分解成氮气和氢气。
通过热传导和分离收集的步骤，将产生的氮气和氢气分离并收集利用。
这样可以实现对氨气的有效转化和资源利用。
分解炉的工作原理与结构分解炉是一种用于处理化学物质的装置，通过在高温高压下分解原料，将其中的成分分离出来。
分解炉能够广泛应用于各种领域，如石油化工、金属冶炼、电子工业等。
本文将详细介绍分解炉的工作原理与结构。
一、工作原理分解炉的工作原理是通过提高原料的温度和压力，使得原料分子间相互碰撞，产生裂解反应分解成小分子化合物，最终将其分离出来。
一般来说，分解炉使用碳、氧气、氮气等气体作为燃料，将其加热到高温高压状态，然后通过反应管将原料送入炉内进行分解。
分解后产生的气体通过分离器进行分离，便可得到所需要的成分。
二、结构组成1. 爆炸室爆炸室位于分解炉的中部，其结构一般为圆柱形或矩形，内部有一定的燃烧空间。
爆炸室的作用是将气体和固体处理物料进行混合并提高其温度和压力。
爆炸室一般由耐火材料制成，以防止它被爆炸所摧毁。
2. 进料系统进料系统用于将处理物料送入分解炉中。
它通常包括料斗、输送机、加热炉、进气管道、反应管等。
料斗和输送机用于将原料输送到加热炉中，加热炉则用于提高物料的温度和压力，以加速裂解反应。
进气管道将气体送入爆炸室，反应管则将处理物料输送到爆炸室中进行反应。
3. 分离系统分离系统用于将分解后的气体和固体分离出来。
它通常包括冷却器、分离器和收集器。
冷却器用于将高温的气体冷却成液态，以便于分离。
分离器一般采用物理或化学方法将气体或固体的成分分离。
收集器则用于收集所需要的产品。
4. 控制系统控制系统由自动控制器、传感器和执行器组成。
自动控制器负责对分解炉的工作状态进行监测和控制，传感器则将相关数据反馈给自动控制器进行处理，执行器负责执行自动控制器下达的指令。
三、总结分解炉是一种非常重要的化工装置，其工作原理和结构与炉型密切相关。
分解炉的主要作用是将原材料分解成所需的成分，并将不需要的成分进行分离。
分解炉的结构一般由爆炸室、进料系统、分离系统和控制系统组成。
通过对分解炉的工作原理和结构的深入了解，我们可以更好地运用和管理它，使其在化工领域中扮演更加重要的角色。
氨分解炉的工作原理
1. 氨分解炉的工作原理
氨分解炉是一种用来分解氨的工艺设备。
它由加热层、膨胀层、
气调控制层和复合材料层组成，其中加热层使用压铸石英作为传热外
壳和截留层，用来固定和控制内部温度。
膨胀层可以加快热量在复合
材料层内的传导速度，起到加快氨分解速度的作用。
复合材料层中含
有硅、石英、钛、铝等材料，具有良好的耐高温和耐磨性能。
气调控
制层能够把温度在加热和膨胀层内快速、准确的传递，可以实现气体
和液体的表面充分接触，同时还可以控制室温，避免温度过高造成氨
分解效率下降。
2. 氨分解炉的反应过程
氨分解炉内部维护一定的温度。
在加热层中，高温气体会加热复合
材料层内的氨气，使氨气温度升到高温，经过膨胀层将高温气体表面
与气液充分联系，使氨反应成气态的氢气和氮气；反应过后，气体在
气调控制层中经过冷凝放热，形成大量的水洗热，用于水洗循环冷却，以及有毒有害气体的排出，最终形成的气态氢气和氮气能够满足工业
应用需求。
3. 氨分解炉的优点
（1）氨分解炉具有高效性，反应速度快，氨可以在较短时间内分解，且能够有效把氨气中的热量分解。
（2）操作简单，不需要进行特殊的优化和调整，容易掌握操作技巧，简化了操作流程。
（3）安全性高，分解氨反应发生在室温和恒定温度，过热会导致氨
分解炉发热，不会对操作者和环境造成危害。
（4）维护方便，氨分解炉的设计具有降低运行成本的功能，仅需进
行定期的检查和维护，无须深层次的维护，维护成本较低。
（5）无污染，氨分解炉反应产物为氢气和氮气，对环境无污染。
分解炉的工作原理与结构（二）引言：分解炉作为一种常见的工业设备，在化工、石油、能源等领域具有广泛的应用。
本文将进一步介绍分解炉的工作原理与结构，以帮助读者更好地了解和应用分解炉。
正文：1. 燃料供给系统：- 燃料输送管道：用于输送燃料到燃料预处理设备。
- 燃料预处理设备：对燃料进行预处理，包括脱硫、脱氮等过程。
- 燃料喷嘴：将燃料导入燃烧室，确保燃料均匀燃烧。
2. 空气供给系统：- 空气进气管道：将空气引入燃烧室，与燃料进行充分混合。
- 空气预处理设备：对空气进行预处理，包括除尘、降温等处理。
- 风机：提供足够的风力将空气送入燃烧室。
3. 反应炉：- 燃烧室：燃料和空气混合燃烧的区域，产生高温高压的气体。
- 反应室：气体在此处进行分解反应，产生所需的产物。
- 冷却室：将分解后的气体冷却至适宜的温度，以便后续处理。
4. 热交换系统：- 冷却水系统：通过冷却水对炉体进行冷却，同时回收部分热量。
- 加热系统：通过燃料燃烧产生的热量对炉体进行加热，保持反应温度。
- 废热回收系统：对废气进行热回收，提高能源利用效率。
5. 控制系统：- 温度控制：监测和调节反应炉内的温度，确保反应过程的稳定性。
- 压力控制：监测和调节反应炉内的压力，确保操作的安全性。
- 流量控制：对燃料和空气的流量进行控制，保证燃烧和反应的平衡。
总结：通过对分解炉的工作原理与结构进行详细介绍，我们了解到燃料供给系统、空气供给系统、反应炉、热交换系统和控制系统五个大点对于分解炉的工作起到重要作用。
深入了解和熟练运用分解炉，将为化工、石油、能源等领域的生产提供更高效的工具和技术支持。
热解炉的工作原理1. 简介热解炉是一种用于将有机物分解成小分子气体和液体的设备。
它是在高温条件下进行的热解反应，通常用于废物处理、生物质能源利用和化学工业等领域。
本文将详细介绍热解炉的工作原理及其相关基本原理。
2. 热解反应热解是指在高温条件下，有机物分子发生断裂，生成小分子气体和液体产物的过程。
热解反应是一种热化学反应，其反应速率受温度、反应物浓度和反应物性质等因素的影响。
3. 热解炉的结构热解炉通常由炉体、加热装置、反应室、冷却装置和收集装置等组成。
3.1 炉体炉体是热解炉的主体部分，用于容纳反应室和保温。
炉体通常由耐高温材料制成，如陶瓷、石墨等。
3.2 加热装置加热装置用于提供高温条件，通常采用电加热、燃气加热或激光加热等方式。
加热装置的稳定性和控制精度对热解反应的进行至关重要。
3.3 反应室反应室是热解炉中进行热解反应的空间，通常是一个密封的容器。
反应室的设计应考虑到反应物的均匀分布和产物的有效收集。
3.4 冷却装置冷却装置用于将产物从高温状态迅速冷却，以防止产物的进一步反应和分解。
常用的冷却方式包括水冷、气冷和冷却剂循环等。
3.5 收集装置收集装置用于收集和分离产物，通常包括气体收集器和液体收集器。
气体收集器一般采用气体采样袋或气体收集瓶，液体收集器一般采用冷凝器或分液漏斗。
4. 热解炉的工作过程热解炉的工作过程包括预热、热解和冷却三个阶段。
4.1 预热阶段在预热阶段，加热装置将炉体加热至设定温度。
预热阶段的目的是将炉体和反应室的温度提升到反应所需的温度范围，以减少反应启动时间。
4.2 热解阶段在热解阶段，将待处理的有机物放入反应室，并将反应室密封。
加热装置持续提供高温，使有机物发生热解反应。
在高温条件下，有机物分子发生断裂，生成小分子气体和液体产物。
热解反应的温度通常在300℃到800℃之间，不同的反应物和反应条件会产生不同的产物。
常见的产物包括可燃气体（如甲烷、乙烯等）、液体油（如石油、生物油等）和固体残渣（如焦炭、灰渣等）。
